FIAT DOBLO COMBI 2009 Instructieboek (in Dutch)

De gegevens in deze publicatie zijn uitsluitend indicatief bedoeld.
Fiat behoudt zich het recht voor op elk moment de in deze publicatie beschreven modellen om technische of commerciële redenen te wijzigen.
Wendt u voor nadere informatie tot het Fiat Servicenetwerk.
Gedrukt op milieuvriendelijk chloorvrij papier.
NEDERLANDS
GEBRUIK EN ONDERHOUD
FIATDOBLÓ
DOBLO LUM NL 16-02-2009 16:17 Pagina 1

Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat Doblò.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructieboekje bevat
informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat Doblò volledig te benutten.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden aangegeven door symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde „Service- en garantiehandleiding” vindt u de extra service van Fiat:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Fiat Doblò beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting,
de motoruitvoering en het model van de auto die u gekocht hebt.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 1

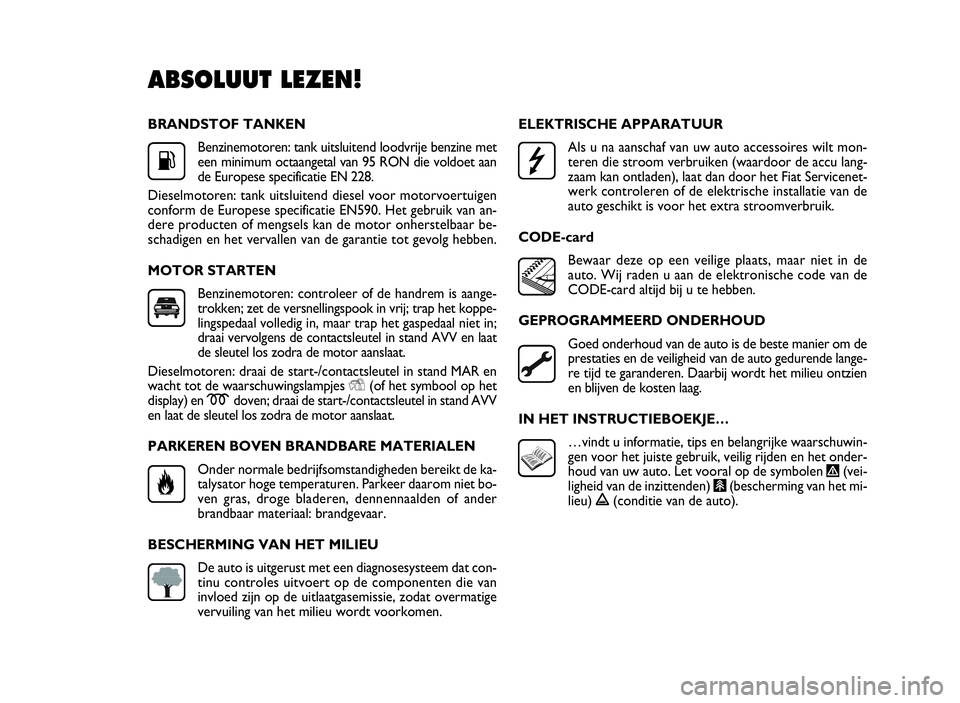

BRANDSTOF TANKEN
Benzinemotoren: tank uitsluitend loodvrije benzine met
een minimum octaangetal van 95 RON die voldoet aan
de Europese specificatie EN 228.
Dieselmotoren: tank uitsluitend diesel voor motorvoertuigen
conform de Europese specificatie EN590. Het gebruik van an-
dere producten of mengsels kan de motor onherstelbaar be-
schadigen en het vervallen van de garantie tot gevolg hebben.
MOTOR STARTEN
Benzinemotoren: controleer of de handrem is aange-
trokken; zet de versnellingspook in vrij; trap het koppe-
lingspedaal volledig in, maar trap het gaspedaal niet in;
draai vervolgens de contactsleutel in stand AVV en laat
de sleutel los zodra de motor aanslaat.
Dieselmotoren: draai de start-/contactsleutel in stand MAR en
wacht tot de waarschuwingslampjesY(of het symbool op het
display) enmdoven; draai de start-/contactsleutel in stand AVV
en laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de ka-
talysator hoge temperaturen. Parkeer daarom niet bo-
ven gras, droge bladeren, dennennaalden of ander
brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem dat con-
tinu controles uitvoert op de componenten die van
invloed zijn op de uitlaatgasemissie, zodat overmatige
vervuiling van het milieu wordt voorkomen.
K
ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt mon-
teren die stroom verbruiken (waardoor de accu lang-
zaam kan ontladen), laat dan door het Fiat Servicenet-
werk controleren of de elektrische installatie van de
auto geschikt is voor het extra stroomverbruik.
CODE-card
Bewaar deze op een veilige plaats, maar niet in de
auto. Wij raden u aan de elektronische code van de
CODE-card altijd bij u te hebben.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto is de beste manier om de
prestaties en de veiligheid van de auto gedurende lange-
re tijd te garanderen. Daarbij wordt het milieu ontzien
en blijven de kosten laag.
IN HET INSTRUCTIEBOEKJE…
…vindt u informatie, tips en belangrijke waarschuwin-
gen voor het juiste gebruik, veilig rijden en het onder-
houd van uw auto. Let vooral op de symbolen
"(vei-
ligheid van de inzittenden)
#(bescherming van het mi-
lieu)!(conditie van de auto).
ABSOLUUT LEZEN!


001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 2

3
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN UW AUTO

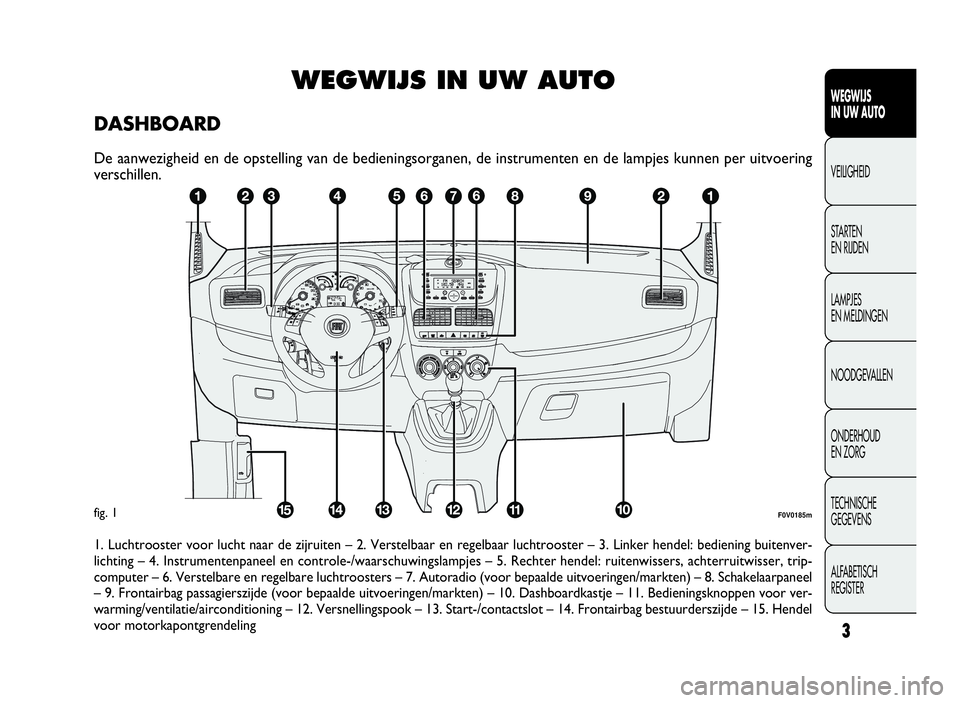

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering
verschillen.
1. Luchtrooster voor lucht naar de zijruiten – 2. Verstelbaar en regelbaar luchtrooster – 3. Linker hendel: bediening buitenver-
lichting – 4. Instrumentenpaneel en controle-/waarschuwingslampjes – 5. Rechter hendel: ruitenwissers, achterruitwisser, trip-
computer – 6. Verstelbare en regelbare luchtroosters – 7. Autoradio (voor bepaalde uitvoeringen/markten) – 8. Schakelaarpaneel
– 9. Frontairbag passagierszijde (voor bepaalde uitvoeringen/markten) – 10. Dashboardkastje – 11. Bedieningsknoppen voor ver-
warming/ventilatie/airconditioning – 12. Versnellingspook – 13. Start-/contactslot – 14. Frontairbag bestuurderszijde – 15. Hendel
voor motorkapontgrendeling
F0V0185mfig. 1
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 3

4
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

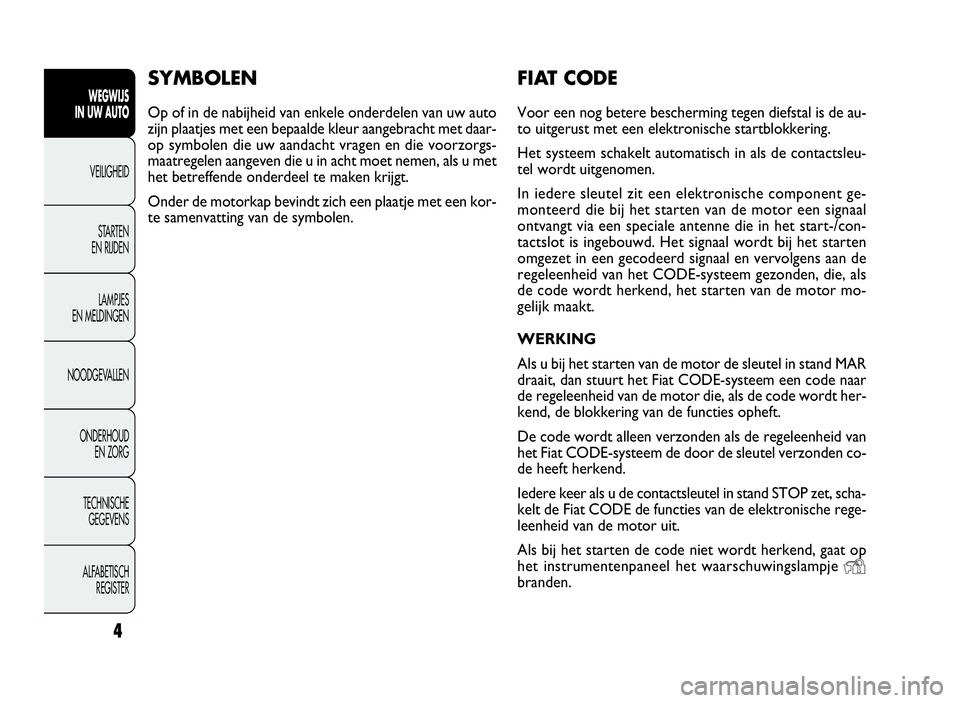

FIAT CODE
Voor een nog betere bescherming tegen diefstal is de au-
to uitgerust met een elektronische startblokkering.
Het systeem schakelt automatisch in als de contactsleu-
tel wordt uitgenomen.
In iedere sleutel zit een elektronische component ge-
monteerd die bij het starten van de motor een signaal
ontvangt via een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt bij het starten
omgezet in een gecodeerd signaal en vervolgens aan de
regeleenheid van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van de motor mo-
gelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR
draait, dan stuurt het Fiat CODE-systeem een code naar
de regeleenheid van de motor die, als de code wordt her-
kend, de blokkering van de functies opheft.
De code wordt alleen verzonden als de regeleenheid van
het Fiat CODE-systeem de door de sleutel verzonden co-
de heeft herkend.
Iedere keer als u de contactsleutel in stand STOP zet, scha-
kelt de Fiat CODE de functies van de elektronische rege-
leenheid van de motor uit.
Als bij het starten de code niet wordt herkend, gaat op
het instrumentenpaneel het waarschuwingslampje
Ybranden.
SYMBOLEN
Op of in de nabijheid van enkele onderdelen van uw auto
zijn plaatjes met een bepaalde kleur aangebracht met daar-
op symbolen die uw aandacht vragen en die voorzorgs-
maatregelen aangeven die u in acht moet nemen, als u met
het betreffende onderdeel te maken krijgt.
Onder de motorkap bevindt zich een plaatje met een kor-
te samenvatting van de symbolen.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 4

5
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

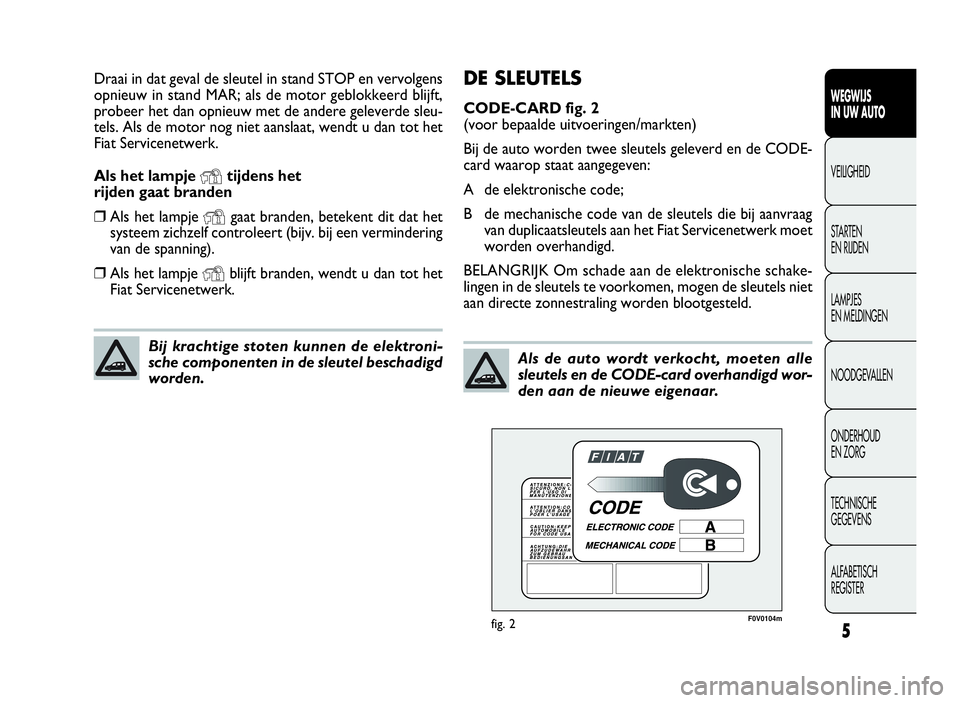

DE SLEUTELS
CODE-CARD fig. 2
(voor bepaalde uitvoeringen/markten)
Bij de auto worden twee sleutels geleverd en de CODE-
card waarop staat aangegeven:
A de elektronische code;
B de mechanische code van de sleutels die bij aanvraag
van duplicaatsleutels aan het Fiat Servicenetwerk moet
worden overhandigd.
BELANGRIJK Om schade aan de elektronische schake-
lingen in de sleutels te voorkomen, mogen de sleutels niet
aan directe zonnestraling worden blootgesteld. Draai in dat geval de sleutel in stand STOP en vervolgens
opnieuw in stand MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere geleverde sleu-
tels. Als de motor nog niet aanslaat, wendt u dan tot het
Fiat Servicenetwerk.
Als het lampje
Ytijdens het
rijden gaat branden
❒Als het lampjeYgaat branden, betekent dit dat het
systeem zichzelf controleert (bijv. bij een vermindering
van de spanning).
❒Als het lampjeYblijft branden, wendt u dan tot het
Fiat Servicenetwerk.
Bij krachtige stoten kunnen de elektroni-
sche componenten in de sleutel beschadigd
worden.
F0V0104mfig. 2
Als de auto wordt verkocht, moeten alle
sleutels en de CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 5

F0V0003mfig. 3F0V0004mfig. 4

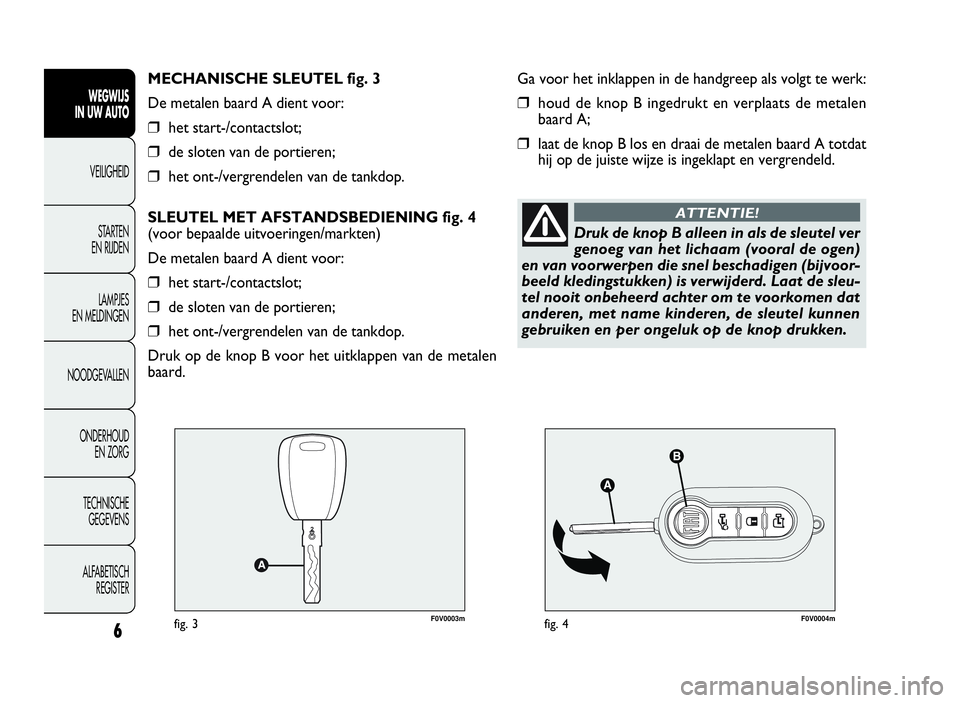

Ga voor het inklappen in de handgreep als volgt te werk:
❒houd de knop B ingedrukt en verplaats de metalen
baard A;
❒laat de knop B los en draai de metalen baard A totdat
hij op de juiste wijze is ingeklapt en vergrendeld. MECHANISCHE SLEUTEL fig. 3
De metalen baard A dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop.
SLEUTEL MET AFSTANDSBEDIENING fig. 4
(voor bepaalde uitvoeringen/markten)
De metalen baard A dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop.
Druk op de knop B voor het uitklappen van de metalen
baard.
6
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Druk de knop B alleen in als de sleutel ver
genoeg van het lichaam (vooral de ogen)
en van voorwerpen die snel beschadigen (bijvoor-
beeld kledingstukken) is verwijderd. Laat de sleu-
tel nooit onbeheerd achter om te voorkomen dat
anderen, met name kinderen, de sleutel kunnen
gebruikenenperongelukopdeknopdrukken.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 6

7
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0022mfig. 5F0V0005mfig. 6

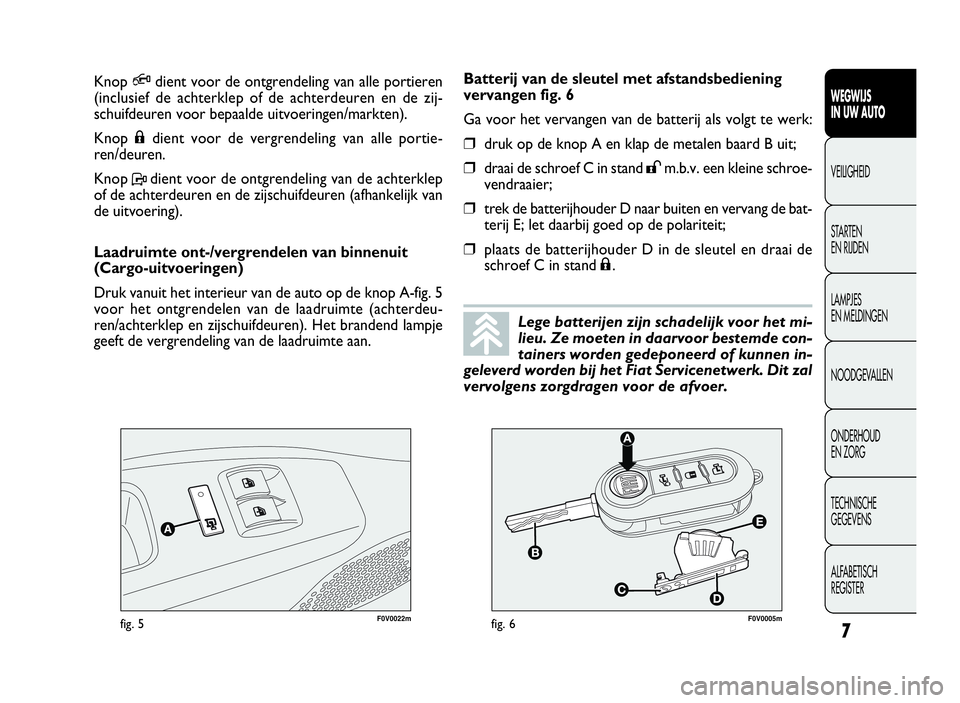

Batterij van de sleutel met afstandsbediening
vervangen fig. 6
Ga voor het vervangen van de batterij als volgt te werk:
❒druk op de knop A en klap de metalen baard B uit;
❒draai de schroef C in stand:m.b.v. een kleine schroe-
vendraaier;
❒trek de batterijhouder D naar buiten en vervang de bat-
terij E; let daarbij goed op de polariteit;
❒plaats de batterijhouder D in de sleutel en draai de
schroef C in stand
;. Knop
Qdient voor de ontgrendeling van alle portieren
(inclusief de achterklep of de achterdeuren en de zij-
schuifdeuren voor bepaalde uitvoeringen/markten).
Knop;dient voor de vergrendeling van alle portie-
ren/deuren.
KnopPdient voor de ontgrendeling van de achterklep
of de achterdeuren en de zijschuifdeuren (afhankelijk van
de uitvoering).
Laadruimte ont-/vergrendelen van binnenuit
(Cargo-uitvoeringen)
Druk vanuit het interieur van de auto op de knop A-fig. 5
voor het ontgrendelen van de laadruimte (achterdeu-
ren/achterklep en zijschuifdeuren). Het brandend lampje
geeft de vergrendeling van de laadruimte aan.
Lege batterijen zijn schadelijk voor het mi-
lieu. Ze moeten in daarvoor bestemde con-
tainers worden gedeponeerd of kunnen in-
geleverd worden bij het Fiat Servicenetwerk. Dit zal
vervolgens zorgdragen voor de afvoer.
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 7

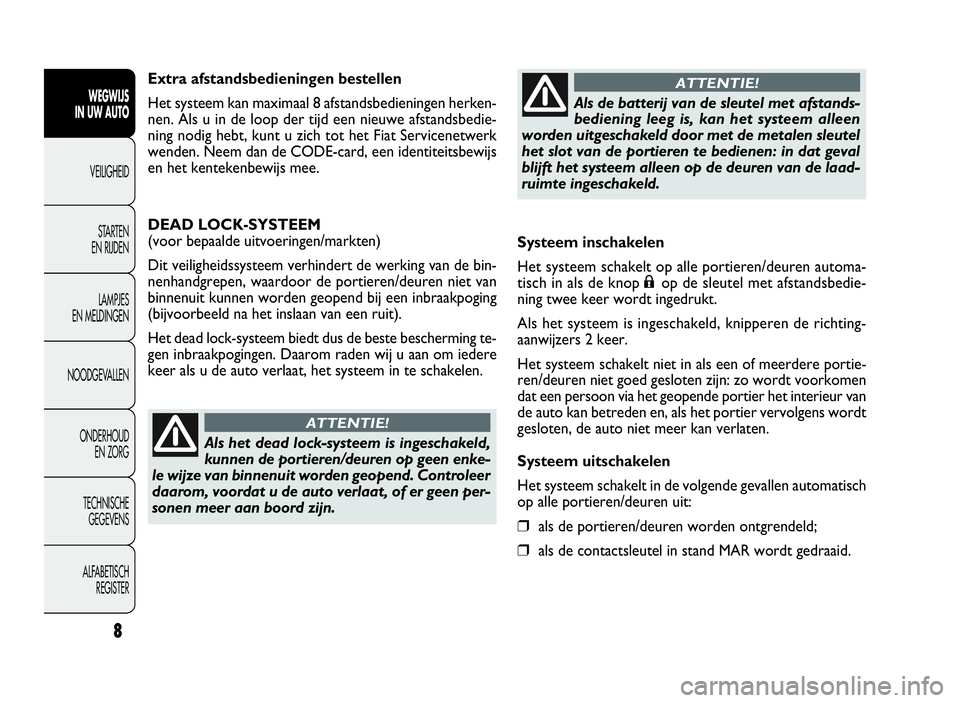

Systeem inschakelen
Het systeem schakelt op alle portieren/deuren automa-
tisch in als de knop
;op de sleutel met afstandsbedie-
ning twee keer wordt ingedrukt.
Als het systeem is ingeschakeld, knipperen de richting-
aanwijzers 2 keer.
Het systeem schakelt niet in als een of meerdere portie-
ren/deuren niet goed gesloten zijn: zo wordt voorkomen
dat een persoon via het geopende portier het interieur van
de auto kan betreden en, als het portier vervolgens wordt
gesloten, de auto niet meer kan verlaten.
Systeem uitschakelen
Het systeem schakelt in de volgende gevallen automatisch
op alle portieren/deuren uit:
❒als de portieren/deuren worden ontgrendeld;
❒als de contactsleutel in stand MAR wordt gedraaid. Extra afstandsbedieningen bestellen
Het systeem kan maximaal 8 afstandsbedieningen herken-
nen. Als u in de loop der tijd een nieuwe afstandsbedie-
ning nodig hebt, kunt u zich tot het Fiat Servicenetwerk
wenden. Neem dan de CODE-card, een identiteitsbewijs
en het kentekenbewijs mee.
DEAD LOCK-SYSTEEM
(voor bepaalde uitvoeringen/markten)
Dit veiligheidssysteem verhindert de werking van de bin-
nenhandgrepen, waardoor de portieren/deuren niet van
binnenuit kunnen worden geopend bij een inbraakpoging
(bijvoorbeeld na het inslaan van een ruit).
Het dead lock-systeem biedt dus de beste bescherming te-
gen inbraakpogingen. Daarom raden wij u aan om iedere
keer als u de auto verlaat, het systeem in te schakelen.
8
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het dead lock-systeem is ingeschakeld,
kunnen de portieren/deuren op geen enke-
le wijze van binnenuit worden geopend. Controleer
daarom, voordat u de auto verlaat, of er geen per-
sonen meer aan boord zijn.
ATTENTIE!
Als de batterij van de sleutel met afstands-
bediening leeg is, kan het systeem alleen
worden uitgeschakeld door met de metalen sleutel
het slot van de portieren te bedienen: in dat geval
blijft het systeem alleen op de deuren van de laad-
ruimte ingeschakeld.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 8

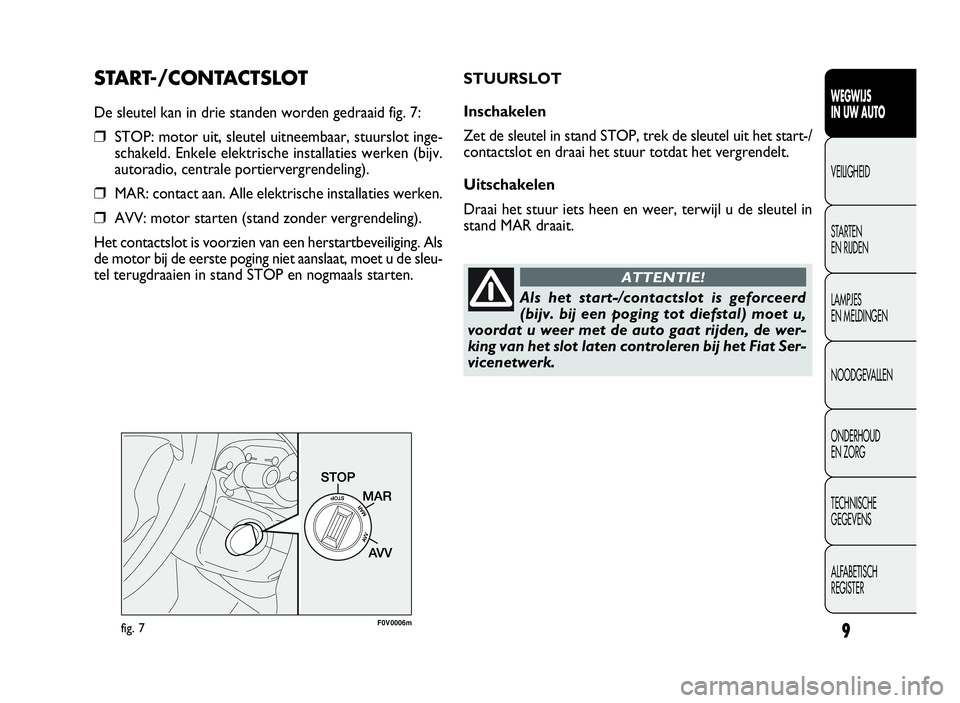

9
START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 7:
❒STOP: motor uit, sleutel uitneembaar, stuurslot inge-
schakeld. Enkele elektrische installaties werken (bijv.
autoradio, centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische installaties werken.
❒AVV: motor starten (stand zonder vergrendeling).
Het contactslot is voorzien van een herstartbeveiliging. Als
de motor bij de eerste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOP en nogmaals starten.
F0V0006mfig. 7
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de sleutel uit het start-/
contactslot en draai het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in
stand MAR draait.
Als het start-/contactslot is geforceerd
(bijv. bij een poging tot diefstal) moet u,
voordat u weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij het Fiat Ser-
vicenetwerk.
ATTENTIE!
001-034 DOBLO LUM 2e NL 26-05-2010 9:04 Pagina 9
