CONNAISSANCE DU VÉHICULE
TABLEAU DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur position varient en fonction des versions.
1. Diffuseur pour envoi de l’air aux glaces latérales - 2. Diffuseur d’air réglable et orientable - 3. Levier gauche : commande de l’éclairage
externe - 4. Combiné de bord et témoins - 5. Levier droit : commandes d’essuie-glace, essuie-glace de lunette arrière, trip computer -
6. Diffuseurs d’air réglables et orientables - 7. Autoradio (pour les versions/marchés qui le prévoient) - 8. Moulure des commandes -
9. Air bag côté passager (pour les versions/marchés qui le prévoient) - 10. Boîte à gants - 11. Commandes de chauffage/ventilation/climatisation
- 12. Levier de vitesses - 13. Dispositif de démarrage - 14. Air bag côté conducteur - 15. Levier d’ouverture du capot moteur
F0V0185m
fig. 1
001-034 DOBLO LUM FR 2e 20-05-2010 9:53 Pagina 3

42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

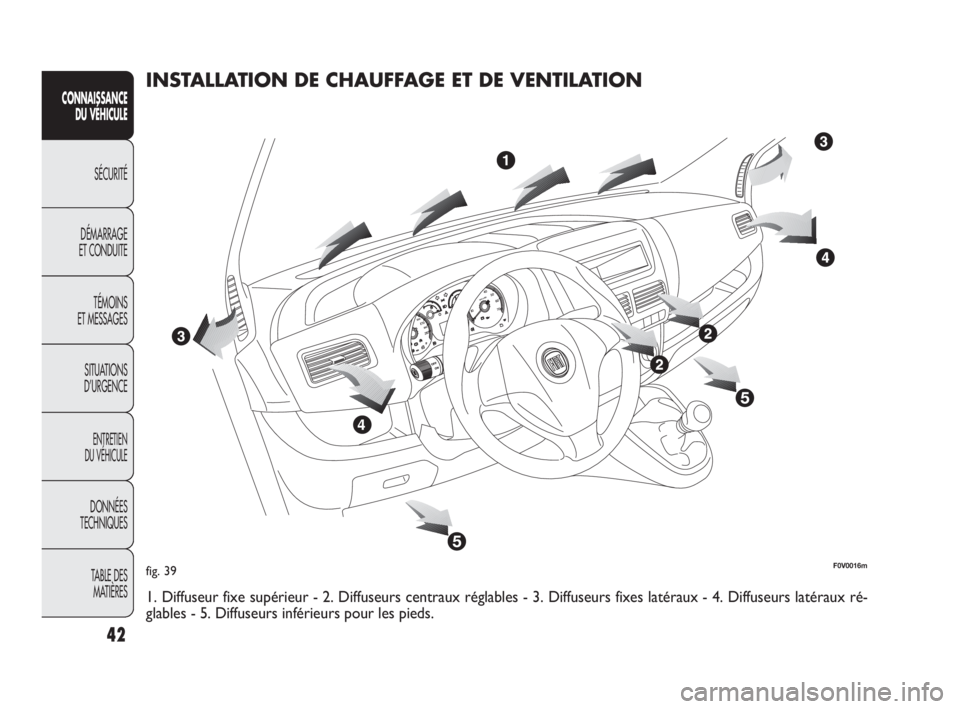

fig. 39F0V0016m
INSTALLATION DE CHAUFFAGE ET DE VENTILATION
1. Diffuseur fixe supérieur - 2. Diffuseurs centraux réglables - 3. Diffuseurs fixes latéraux - 4. Diffuseurs latéraux ré-
glables - 5. Diffuseurs inférieurs pour les pieds.
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 42

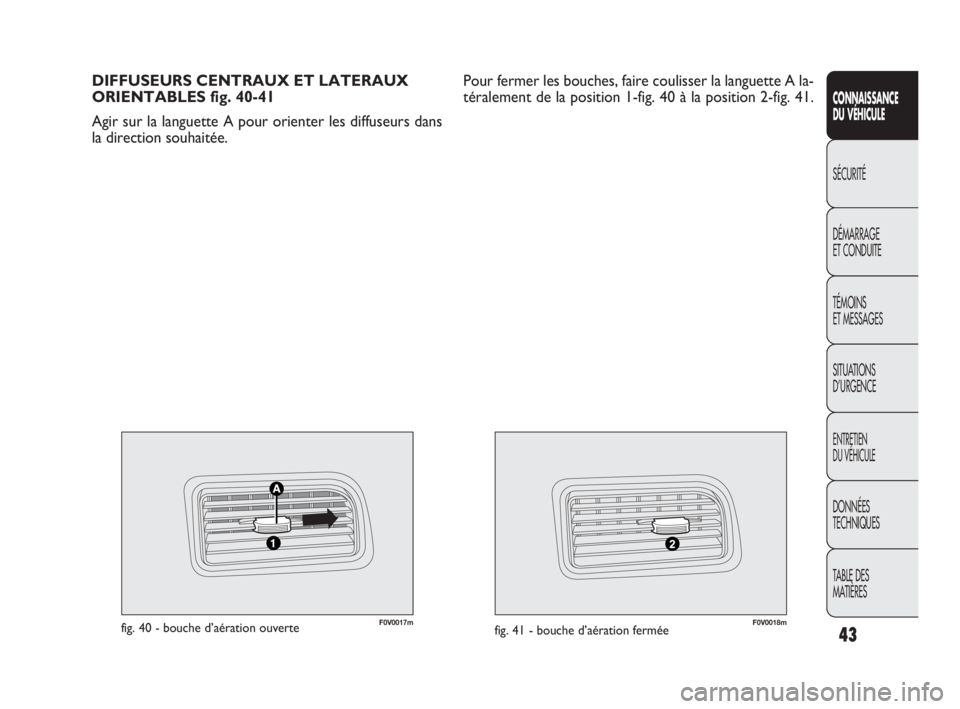

F0V0017mfig. 40 - bouche d’aération ouverteF0V0018mfig. 41 - bouche d’aération fermée
DIFFUSEURS CENTRAUX ET LATERAUX
ORIENTABLES fig. 40-41
Agir sur la languette A pour orienter les diffuseurs dans
la direction souhaitée.
43
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Pour fermer les bouches, faire coulisser la languette A la-
téralement de la position 1-fig. 40 à la position 2-fig. 41.
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 43

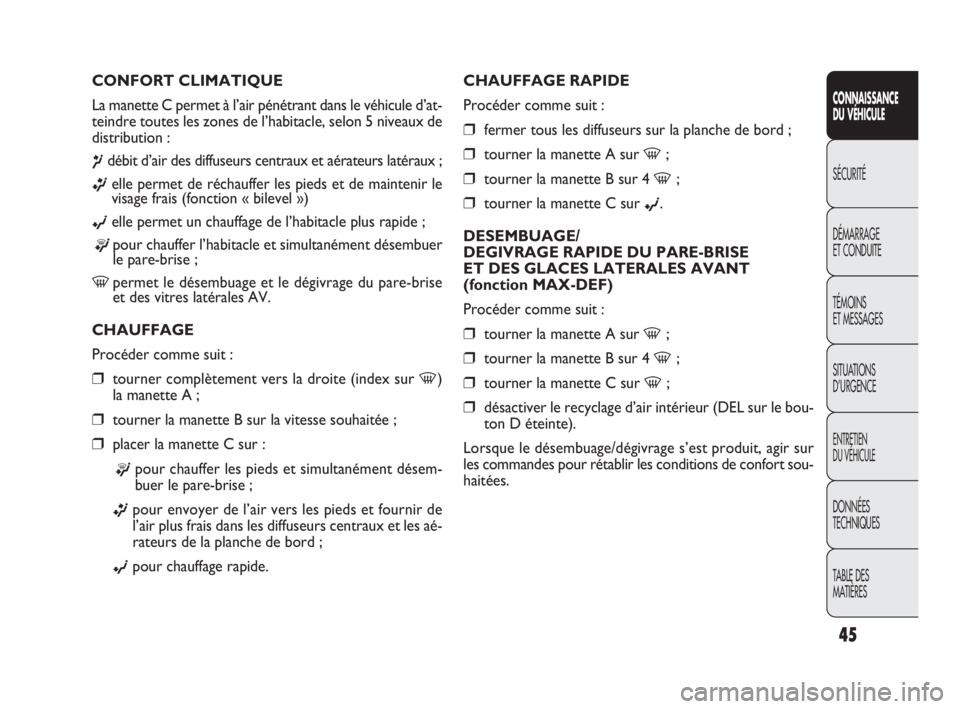

CHAUFFAGE RAPIDE
Procéder comme suit :
❒fermer tous les diffuseurs sur la planche de bord ;
❒tourner la manette A sur -;
❒tourner la manette B sur 4 -;
❒tourner la manette C sur ©.
DESEMBUAGE/
DEGIVRAGE RAPIDE DU PARE-BRISE
ET DES GLACES LATERALES AVANT
(fonction MAX-DEF)
Procéder comme suit :
❒tourner la manette A sur -;
❒tourner la manette B sur 4 -;
❒tourner la manette C sur -;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte).
Lorsque le désembuage/dégivrage s’est produit, agir sur
les commandes pour rétablir les conditions de confort sou-
haitées. CONFORT CLIMATIQUE
La manette C permet à l’air pénétrant dans le véhicule d’at-
teindre toutes les zones de l’habitacle, selon 5 niveaux de
distribution :
¶débit d’air des diffuseurs centraux et aérateurs latéraux ;
ßelle permet de réchauffer les pieds et de maintenir le
visage frais (fonction « bilevel »)
©elle permet un chauffage de l’habitacle plus rapide ;
®pour chauffer l’habitacle et simultanément désembuer
le pare-brise ;
-permet le désembuage et le dégivrage du pare-brise
et des vitres latérales AV.
CHAUFFAGE
Procéder comme suit :
❒tourner complètement vers la droite (index sur -)
la manette A ;
❒tourner la manette B sur la vitesse souhaitée ;
❒placer la manette C sur :
®pour chauffer les pieds et simultanément désem-
buer le pare-brise ;
ßpour envoyer de l’air vers les pieds et fournir de
l’air plus frais dans les diffuseurs centraux et les aé-
rateurs de la planche de bord ;
©pour chauffage rapide.
45
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 45

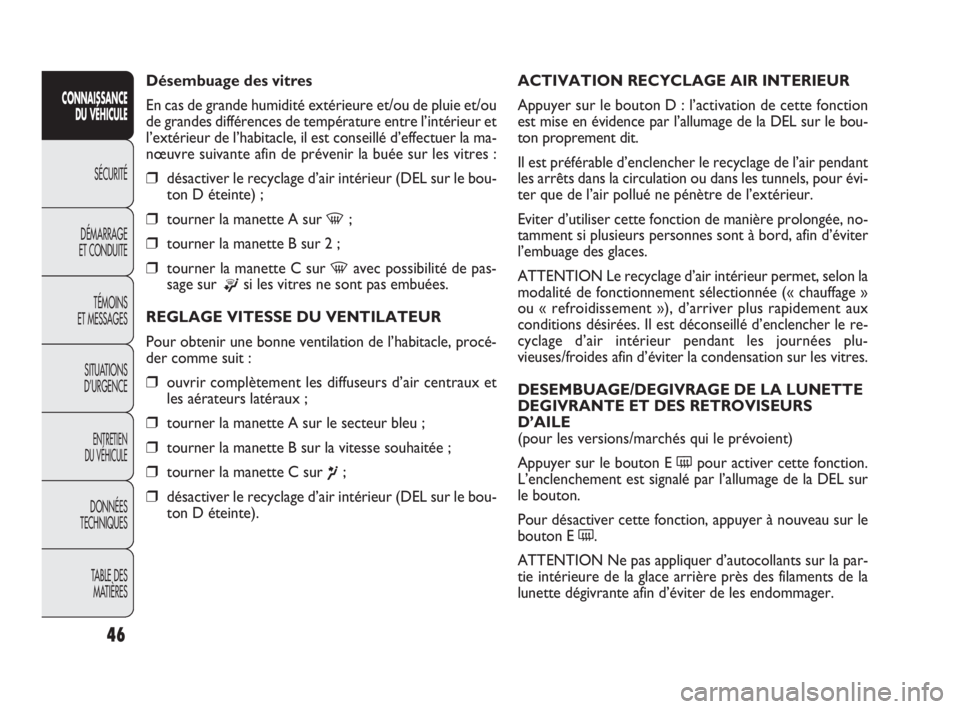

ACTIVATION RECYCLAGE AIR INTERIEUR
Appuyer sur le bouton D : l’activation de cette fonction
est mise en évidence par l’allumage de la DEL sur le bou-
ton proprement dit.
Il est préférable d’enclencher le recyclage de l’air pendant
les arrêts dans la circulation ou dans les tunnels, pour évi-
ter que de l’air pollué ne pénètre de l’extérieur.
Eviter d’utiliser cette fonction de manière prolongée, no-
tamment si plusieurs personnes sont à bord, afin d’éviter
l’embuage des glaces.
ATTENTION Le recyclage d’air intérieur permet, selon la
modalité de fonctionnement sélectionnée (« chauffage »
ou « refroidissement »), d’arriver plus rapidement aux
conditions désirées. Il est déconseillé d’enclencher le re-
cyclage d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la condensation sur les vitres.
DESEMBUAGE/DEGIVRAGE DE LA LUNETTE
DEGIVRANTE ET DES RETROVISEURS
D’AILE
(pour les versions/marchés qui le prévoient)
Appuyer sur le bouton E
(pour activer cette fonction.
L’enclenchement est signalé par l’allumage de la DEL sur
le bouton.
Pour désactiver cette fonction, appuyer à nouveau sur le
bouton E
(.
ATTENTION Ne pas appliquer d’autocollants sur la par-
tie intérieure de la glace arrière près des filaments de la
lunette dégivrante afin d’éviter de les endommager. Désembuage des vitres
En cas de grande humidité extérieure et/ou de pluie et/ou
de grandes différences de température entre l’intérieur et
l’extérieur de l’habitacle, il est conseillé d’effectuer la ma-
nœuvre suivante afin de prévenir la buée sur les vitres :
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte) ;
❒tourner la manette A sur -;
❒tourner la manette B sur 2 ;
❒tourner la manette C sur -avec possibilité de pas-
sage sur
®si les vitres ne sont pas embuées.
REGLAGE VITESSE DU VENTILATEUR
Pour obtenir une bonne ventilation de l’habitacle, procé-
der comme suit :
❒ouvrir complètement les diffuseurs d’air centraux et
les aérateurs latéraux ;
❒tourner la manette A sur le secteur bleu ;
❒tourner la manette B sur la vitesse souhaitée ;
❒tourner la manette C sur ¶;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte).
46
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 46

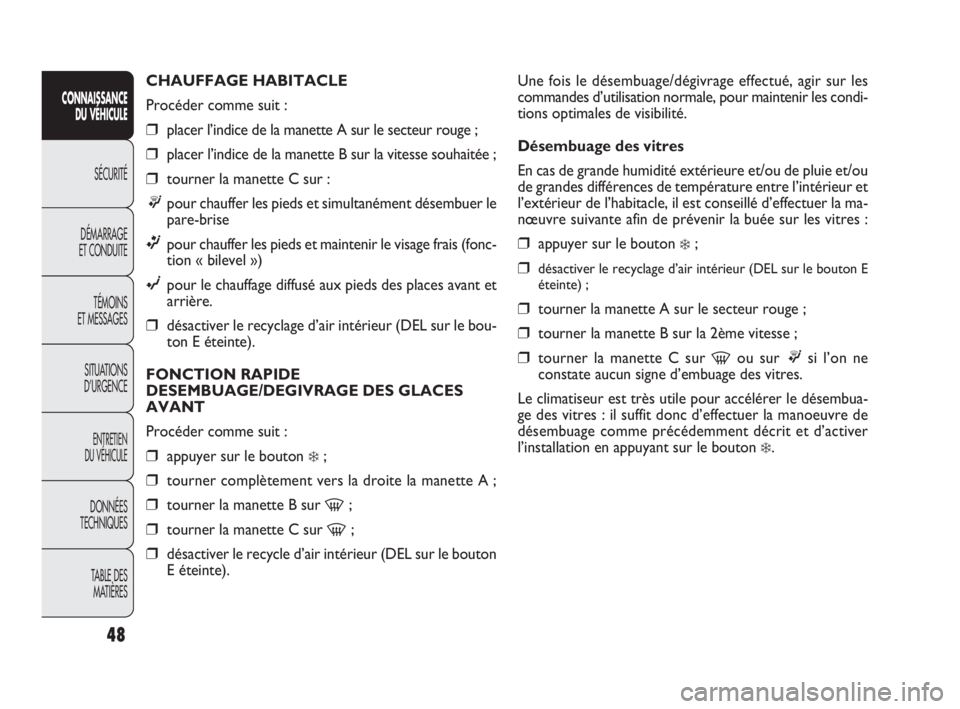

Une fois le désembuage/dégivrage effectué, agir sur les
commandes d’utilisation normale, pour maintenir les condi-
tions optimales de visibilité.
Désembuage des vitres
En cas de grande humidité extérieure et/ou de pluie et/ou
de grandes différences de température entre l’intérieur et
l’extérieur de l’habitacle, il est conseillé d’effectuer la ma-
nœuvre suivante afin de prévenir la buée sur les vitres :
❒appuyer sur le bouton ❄;
❒désactiver le recyclage d’air intérieur (DEL sur le bouton E
éteinte) ;
❒tourner la manette A sur le secteur rouge ;
❒tourner la manette B sur la 2ème vitesse ;
❒tourner la manette C sur -ou sur ®si l’on ne
constate aucun signe d’embuage des vitres.
Le climatiseur est très utile pour accélérer le désembua-
ge des vitres : il suffit donc d’effectuer la manoeuvre de
désembuage comme précédemment décrit et d’activer
l’installation en appuyant sur le bouton
❄. CHAUFFAGE HABITACLE
Procéder comme suit :
❒placer l’indice de la manette A sur le secteur rouge ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒tourner la manette C sur :
®pour chauffer les pieds et simultanément désembuer le
pare-brise
ßpour chauffer les pieds et maintenir le visage frais (fonc-
tion « bilevel »)
©pour le chauffage diffusé aux pieds des places avant et
arrière.
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton E éteinte).
FONCTION RAPIDE
DESEMBUAGE/DEGIVRAGE DES GLACES
AVANT
Procéder comme suit :
❒appuyer sur le bouton ❄;
❒tourner complètement vers la droite la manette A ;
❒tourner la manette B sur -;
❒tourner la manette C sur -;
❒désactiver le recycle d’air intérieur (DEL sur le bouton
E éteinte).
48
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 48

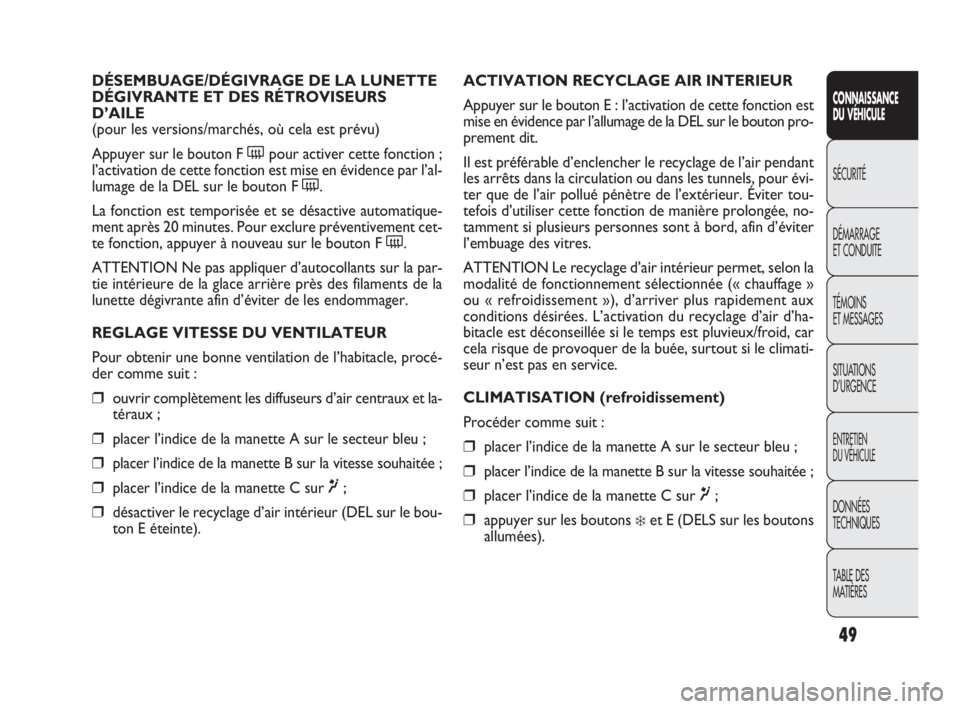

ACTIVATION RECYCLAGE AIR INTERIEUR
Appuyer sur le bouton E : l’activation de cette fonction est
mise en évidence par l’allumage de la DEL sur le bouton pro-
prement dit.
Il est préférable d’enclencher le recyclage de l’air pendant
les arrêts dans la circulation ou dans les tunnels, pour évi-
ter que de l’air pollué pénètre de l’extérieur. Éviter tou-
tefois d’utiliser cette fonction de manière prolongée, no-
tamment si plusieurs personnes sont à bord, afin d’éviter
l’embuage des vitres.
ATTENTION Le recyclage d’air intérieur permet, selon la
modalité de fonctionnement sélectionnée (« chauffage »
ou « refroidissement »), d’arriver plus rapidement aux
conditions désirées. L’activation du recyclage d’air d’ha-
bitacle est déconseillée si le temps est pluvieux/froid, car
cela risque de provoquer de la buée, surtout si le climati-
seur n’est pas en service.
CLIMATISATION (refroidissement)
Procéder comme suit :
❒placer l’indice de la manette A sur le secteur bleu ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒placer l’indice de la manette C sur ¶;
❒appuyer sur les boutons ❄et E (DELS sur les boutons
allumées). DÉSEMBUAGE/DÉGIVRAGE DE LA LUNETTE
DÉGIVRANTE ET DES RÉTROVISEURS
D’AILE
(pour les versions/marchés, où cela est prévu)
Appuyer sur le bouton F (pour activer cette fonction ;
l’activation de cette fonction est mise en évidence par l’al-
lumage de la DEL sur le bouton F (.
La fonction est temporisée et se désactive automatique-
ment après 20 minutes. Pour exclure préventivement cet-
te fonction, appuyer à nouveau sur le bouton F (.
ATTENTION Ne pas appliquer d’autocollants sur la par-
tie intérieure de la glace arrière près des filaments de la
lunette dégivrante afin d’éviter de les endommager.
REGLAGE VITESSE DU VENTILATEUR
Pour obtenir une bonne ventilation de l’habitacle, procé-
der comme suit :
❒ouvrir complètement les diffuseurs d’air centraux et la-
téraux ;
❒placer l’indice de la manette A sur le secteur bleu ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒placer l’indice de la manette C sur ¶;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton E éteinte).
49
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 49

Boutons distribution air (B)
En appuyant sur ces boutons, il est possible de sélection-
ner manuellement une des sept modalités de distributions
de l’air :
▲Flux d’air vers les diffuseurs du pare-brise et des vitres
latérales avant pour le désembuage ou le dégivrage des
vitres.
˙Flux d’air vers les diffuseurs centraux et latéraux de la
planche de bord pour la ventilation du buste et du vi-
sage pendant les saisons chaudes.
▼Flux d’air vers les diffuseurs dans la zone des pieds avant
et arrière. La tendance naturelle de la chaleur à mon-
ter, permet le réchauffement très rapide de l’habitacle
et offre immédiatement une sensation de chaleur.
˙
▼Répartition du flux d’air entre les aérateurs dans la
zone des pieds (air plus chaud), les aérateurs cen-
traux/latéraux de la planche de bord (air plus frais). Cet-

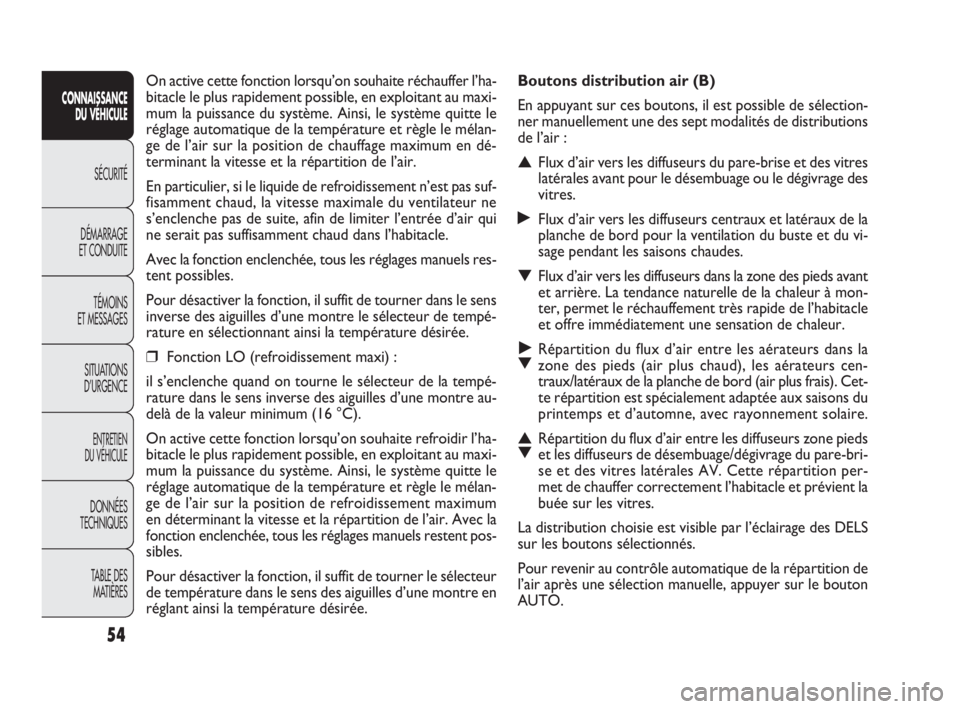

te répartition est spécialement adaptée aux saisons du
printemps et d’automne, avec rayonnement solaire.
▲
▼Répartition du flux d’air entre les diffuseurs zone pieds
et les diffuseurs de désembuage/dégivrage du pare-bri-
se et des vitres latérales AV. Cette répartition per-
met de chauffer correctement l’habitacle et prévient la
buée sur les vitres.
La distribution choisie est visible par l’éclairage des DELS
sur les boutons sélectionnés.
Pour revenir au contrôle automatique de la répartition de
l’air après une sélection manuelle, appuyer sur le bouton
AUTO. On active cette fonction lorsqu’on souhaite réchauffer l’ha-
bitacle le plus rapidement possible, en exploitant au maxi-
mum la puissance du système. Ainsi, le système quitte le
réglage automatique de la température et règle le mélan-
ge de l’air sur la position de chauffage maximum en dé-
terminant la vitesse et la répartition de l’air.
En particulier, si le liquide de refroidissement n’est pas suf-
fisamment chaud, la vitesse maximale du ventilateur ne
s’enclenche pas de suite, afin de limiter l’entrée d’air qui
ne serait pas suffisamment chaud dans l’habitacle.
Avec la fonction enclenchée, tous les réglages manuels res-
tent possibles.
Pour désactiver la fonction, il suffit de tourner dans le sens
inverse des aiguilles d’une montre le sélecteur de tempé-
rature en sélectionnant ainsi la température désirée.
❒Fonction LO (refroidissement maxi) :
il s’enclenche quand on tourne le sélecteur de la tempé-
rature dans le sens inverse des aiguilles d’une montre au-
delà de la valeur minimum (16 °C).
On active cette fonction lorsqu’on souhaite refroidir l’ha-
bitacle le plus rapidement possible, en exploitant au maxi-
mum la puissance du système. Ainsi, le système quitte le
réglage automatique de la température et règle le mélan-
ge de l’air sur la position de refroidissement maximum
en déterminant la vitesse et la répartition de l’air. Avec la
fonction enclenchée, tous les réglages manuels restent pos-
sibles.
Pour désactiver la fonction, il suffit de tourner le sélecteur
de température dans le sens des aiguilles d’une montre en
réglant ainsi la température désirée.
54
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 54

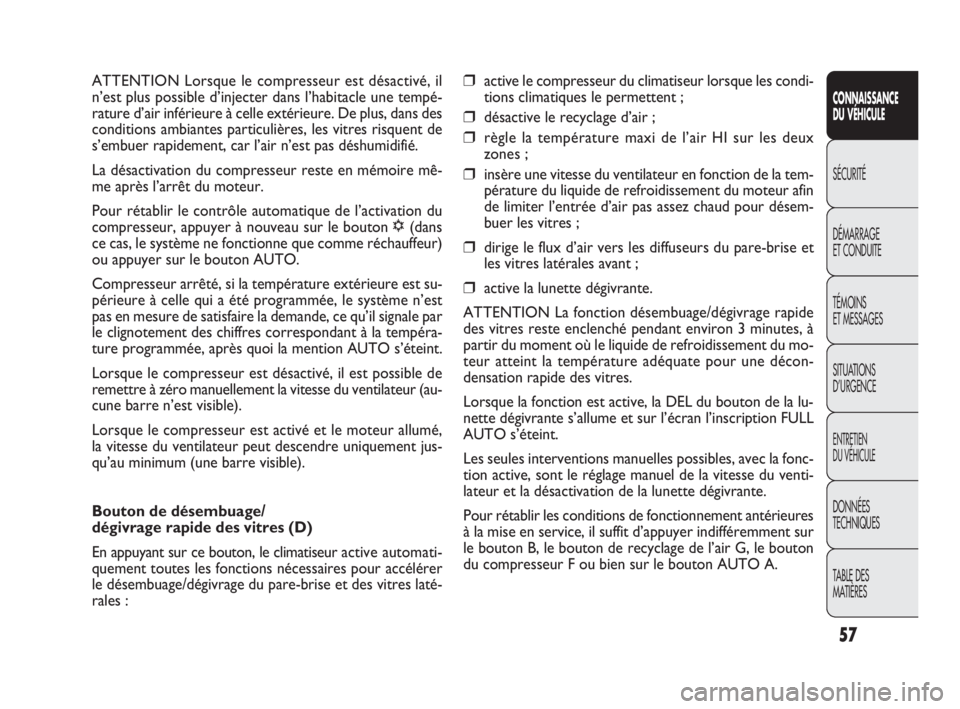

❒active le compresseur du climatiseur lorsque les condi-
tions climatiques le permettent ;
❒désactive le recyclage d’air ;
❒règle la température maxi de l’air HI sur les deux
zones ;
❒insère une vitesse du ventilateur en fonction de la tem-
pérature du liquide de refroidissement du moteur afin
de limiter l’entrée d’air pas assez chaud pour désem-
buer les vitres ;
❒dirige le flux d’air vers les diffuseurs du pare-brise et
les vitres latérales avant ;
❒active la lunette dégivrante.
ATTENTION La fonction désembuage/dégivrage rapide
des vitres reste enclenché pendant environ 3 minutes, à
partir du moment où le liquide de refroidissement du mo-
teur atteint la température adéquate pour une décon-
densation rapide des vitres.
Lorsque la fonction est active, la DEL du bouton de la lu-
nette dégivrante s’allume et sur l’écran l’inscription FULL
AUTO s’éteint.
Les seules interventions manuelles possibles, avec la fonc-
tion active, sont le réglage manuel de la vitesse du venti-
lateur et la désactivation de la lunette dégivrante.
Pour rétablir les conditions de fonctionnement antérieures
à la mise en service, il suffit d’appuyer indifféremment sur
le bouton B, le bouton de recyclage de l’air G, le bouton
du compresseur F ou bien sur le bouton AUTO A. ATTENTION Lorsque le compresseur est désactivé, il
n’est plus possible d’injecter dans l’habitacle une tempé-
rature d’air inférieure à celle extérieure. De plus, dans des
conditions ambiantes particulières, les vitres risquent de
s’embuer rapidement, car l’air n’est pas déshumidifié.
La désactivation du compresseur reste en mémoire mê-
me après l’arrêt du moteur.
Pour rétablir le contrôle automatique de l’activation du
compresseur, appuyer à nouveau sur le bouton √(dans
ce cas, le système ne fonctionne que comme réchauffeur)
ou appuyer sur le bouton AUTO.
Compresseur arrêté, si la température extérieure est su-
périeure à celle qui a été programmée, le système n’est
pas en mesure de satisfaire la demande, ce qu’il signale par
le clignotement des chiffres correspondant à la tempéra-
ture programmée, après quoi la mention AUTO s’éteint.
Lorsque le compresseur est désactivé, il est possible de
remettre à zéro manuellement la vitesse du ventilateur (au-
cune barre n’est visible).
Lorsque le compresseur est activé et le moteur allumé,
la vitesse du ventilateur peut descendre uniquement jus-
qu’au minimum (une barre visible).
Bouton de désembuage/
dégivrage rapide des vitres (D)
En appuyant sur ce bouton, le climatiseur active automati-
quement toutes les fonctions nécessaires pour accélérer
le désembuage/dégivrage du pare-brise et des vitres laté-
rales :
57
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
035-114 DOBLO LUM FR 2e 20-05-2010 10:45 Pagina 57

181
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

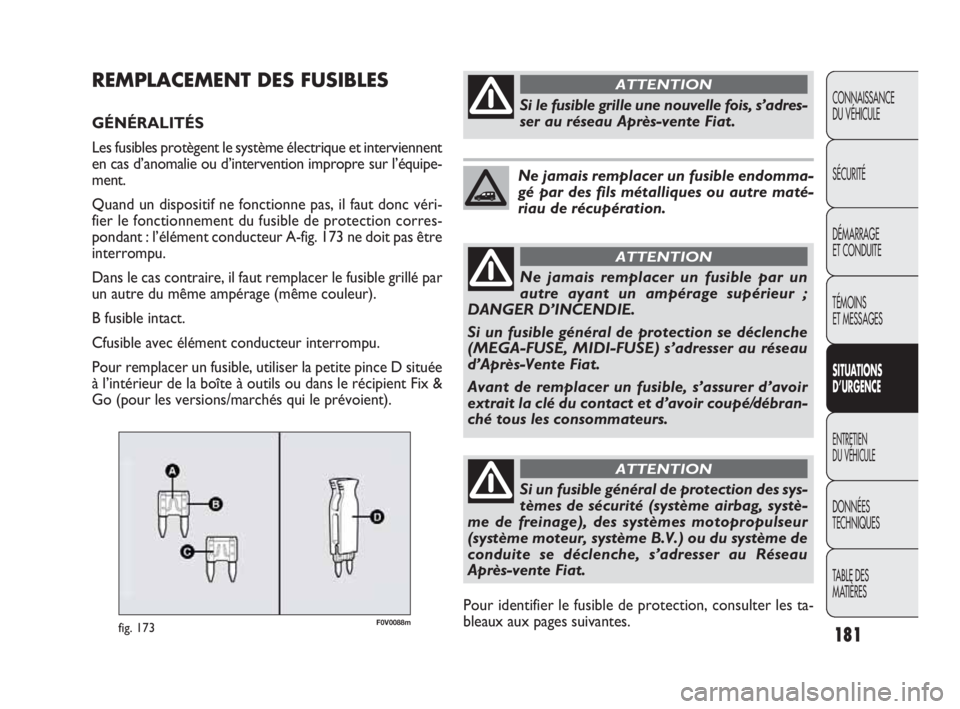

F0V0088mfig. 173
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et interviennent
en cas d’anomalie ou d’intervention impropre sur l’équipe-
ment.
Quand un dispositif ne fonctionne pas, il faut donc véri-
fier le fonctionnement du fusible de protection corres-
pondant : l’élément conducteur A-fig. 173 ne doit pas être
interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par
un autre du même ampérage (même couleur).
B fusible intact.
Cfusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la petite pince D située
à l’intérieur de la boîte à outils ou dans le récipient Fix &
Go (pour les versions/marchés qui le prévoient).
Si le fusible grille une nouvelle fois, s’adres-
ser au réseau Après-vente Fiat.
ATTENTION
Ne jamais remplacer un fusible endomma-
gé par des fils métalliques ou autre maté-
riau de récupération.
Ne jamais remplacer un fusible par un
autre ayant un ampérage supérieur ;
DANGER D’INCENDIE.
Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE) s’adresser au réseau
d’Après-Vente Fiat.
Avant de remplacer un fusible, s’assurer d’avoir
extrait la clé du contact et d’avoir coupé/débran-
ché tous les consommateurs.
ATTENTION
Pour identifier le fusible de protection, consulter les ta-
bleaux aux pages suivantes.
Si un fusible général de protection des sys-
tèmes de sécurité (système airbag, systè-
me de freinage), des systèmes motopropulseur
(système moteur, système B.V.) ou du système de
conduite se déclenche, s’adresser au Réseau
Après-vente Fiat.
ATTENTION
155-190 DOBLO LUM FR 2e 24-05-2010 9:29 Pagina 181
