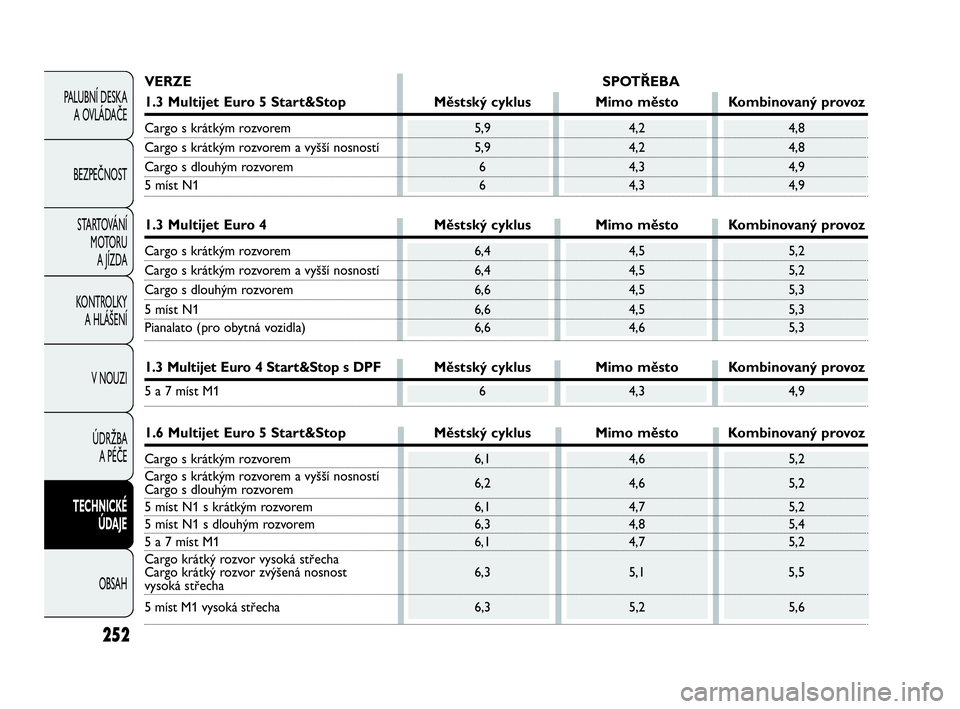

VERZE SPOTŘEBA
1.3 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 5,9 4,2 4,8
Cargo s krátkým rozvorem a vyšší nosností 5,9 4,2 4,8
Cargo s dlouhým rozvorem 6 4,3 4,9
5 míst N1 6 4,3 4,9
1.3 Multijet Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,4 4,5 5,2
Cargo s krátkým rozvorem a vyšší nosností 6,4 4,5 5,2
Cargo s dlouhým rozvorem 6,6 4,5 5,3
5 míst N1 6,6 4,5 5,3
Pianalato (pro obytná vozidla) 6,6 4,6 5,3
1.3 Multijet Euro 4 Start&Stop s DPFMěstský cyklus Mimo město Kombinovaný provoz
5 a 7 míst M1 6 4,3 4,9
1.6 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,1 4,6 5,2
Cargo s krátkým rozvorem a vyšší nosností
6,2 4,6 5,2
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 6,1 4,7 5,2
5 míst N1 s dlouhým rozvorem 6,3 4,8 5,4
5 a 7 míst M1 6,1 4,7 5,2
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost 6,3 5,1 5,5
vysoká střecha
5 míst M1 vysoká střecha 6,3 5,2 5,6
219-260 DOBLO LUM 2e CZ 28-05-2010 14:31 Pagina 252

253
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA

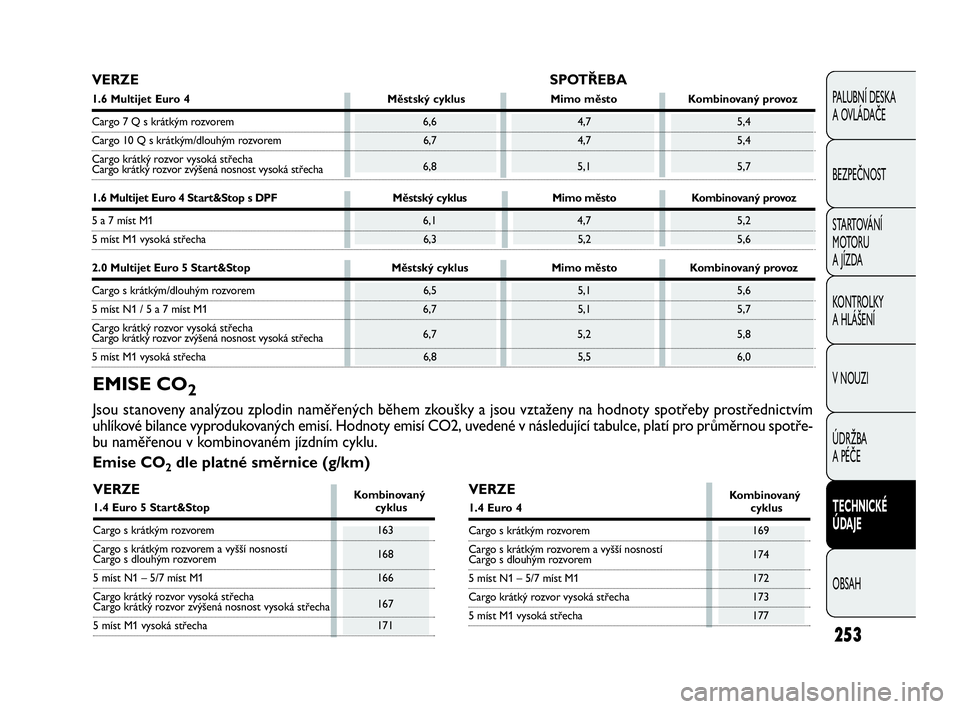

1.6 Multijet Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo 7 Q s krátkým rozvorem 6,6 4,7 5,4
Cargo 10 Q s krátkým/dlouhým rozvorem 6,7 4,7 5,4
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,8 5,1 5,7
1.6 Multijet Euro 4 Start&Stop s DPF Městský cyklus Mimo město Kombinovaný provoz
5 a 7 míst M1 6,1 4,7 5,2
5 míst M1 vysoká střecha 6,3 5,2 5,6
2.0 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým/dlouhým rozvorem 6,5 5,1 5,6
5 míst N1 / 5 a 7 míst M1 6,7 5,1 5,7
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,7 5,2 5,8
5 míst M1 vysoká střecha 6,8 5,5 6,0
EMISE CO2
Jsou stanoveny analýzou zplodin naměřených během zkoušky a jsou vztaženy na hodnoty spotřeby prostřednictvím
uhlíkové bilance vyprodukovaných emisí. Hodnoty emisí CO2, uvedené v následující tabulce, platí pro průměrnou spotře-
bu naměřenou v kombinovaném jízdním cyklu.
Emise CO
2dle platné směrnice (g/km)
VERZEKombinovaný1.4 Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 163
Cargo s krátkým rozvorem a vyšší nosností
168
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 166
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha167
5 míst M1 vysoká střecha 171
VERZEKombinovaný1.4 Euro 4 cyklus
Cargo s krátkým rozvorem 169
Cargo s krátkým rozvorem a vyšší nosností
174
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 172
Cargo krátký rozvor vysoká střecha 173
5 míst M1 vysoká střecha 177
219-260 DOBLO LUM 2e CZ 28-05-2010 14:31 Pagina 253

254
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE

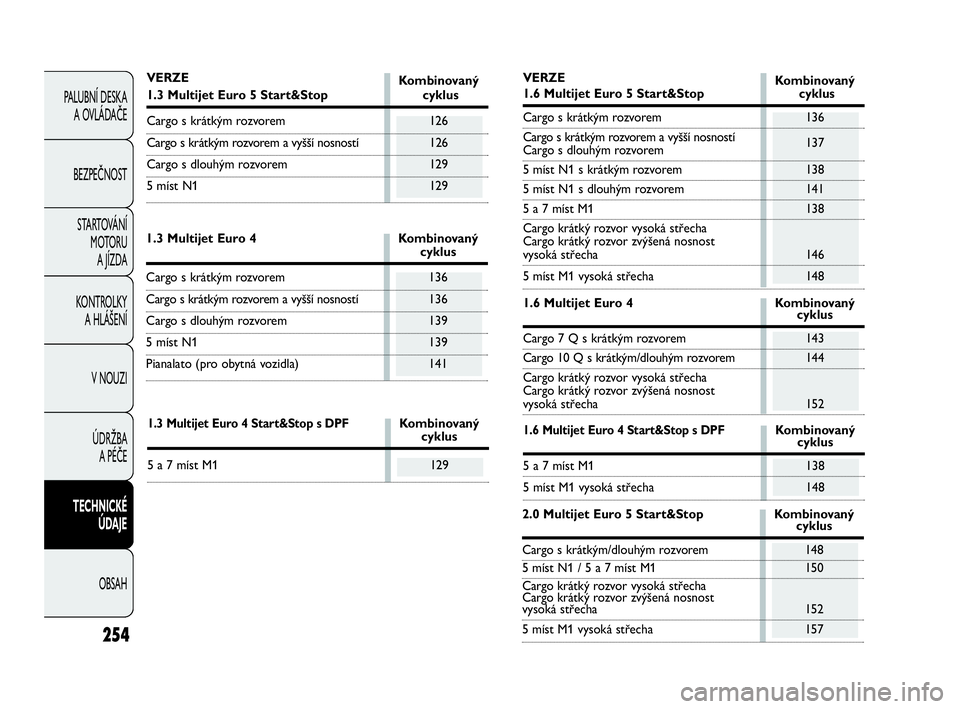

Kombinovaný
1.3 Multijet Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 126
Cargo s krátkým rozvorem a vyšší nosností 126
Cargo s dlouhým rozvorem 129
5 míst N1 129
1.3 Multijet Euro 4 Kombinovaný cyklus
Cargo s krátkým rozvorem 136
Cargo s krátkým rozvorem a vyšší nosností 136
Cargo s dlouhým rozvorem 139
5 míst N1 139
Pianalato (pro obytná vozidla) 141
1.3 Multijet Euro 4 Start&Stop s DPFKombinovaný cyklus
5 a 7 míst M1 129
1.6 Multijet Euro 4 Start&Stop s DPFKombinovaný cyklus
5 a 7 míst M1 138
5 míst M1 vysoká střecha 148
2.0 Multijet Euro 5 Start&Stop Kombinovaný cyklus
Cargo s krátkým/dlouhým rozvorem 148
5 míst N1 / 5 a 7 míst M1 150
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost
vysoká střecha 152
5 míst M1 vysoká střecha 157
VERZE
Kombinovaný
1.6 Multijet Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 136
