rozměr pneumatik FIAT DOBLO COMBI 2009 Návod k použití a údržbě (in Czech)

230
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

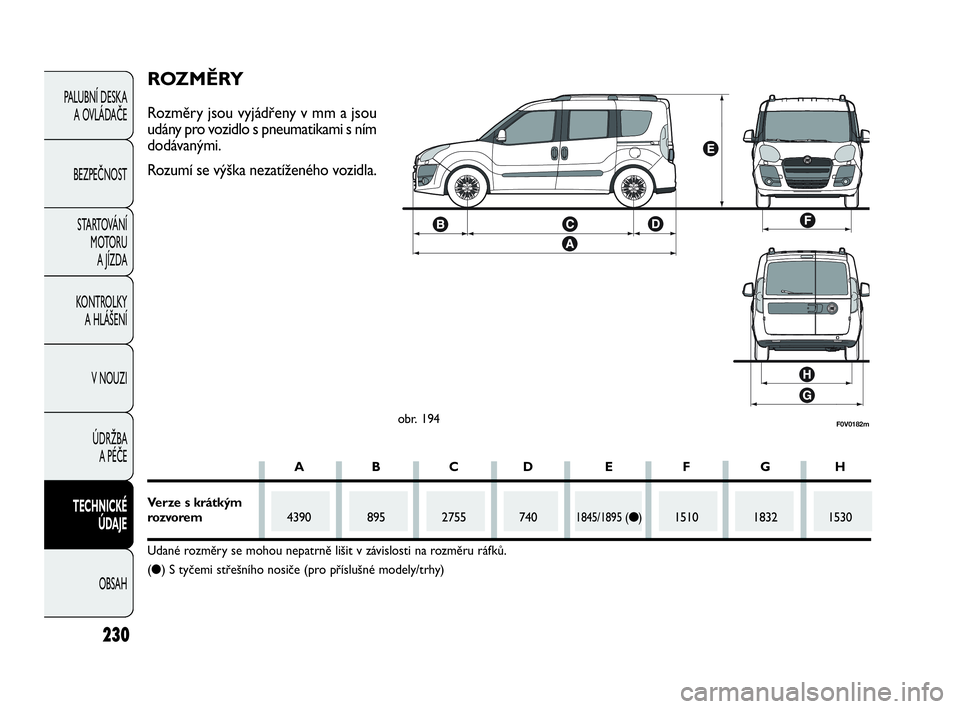

F0V0182mobr. 194
ROZMĚRY
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
AB CD E F GH
Verze s krátkým
rozvorem4390 895 2755 7401845/1895 (●)1510 1832 1530
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) S tyčemi střešního nosiče (pro příslušné modely/trhy)
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 230

231
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

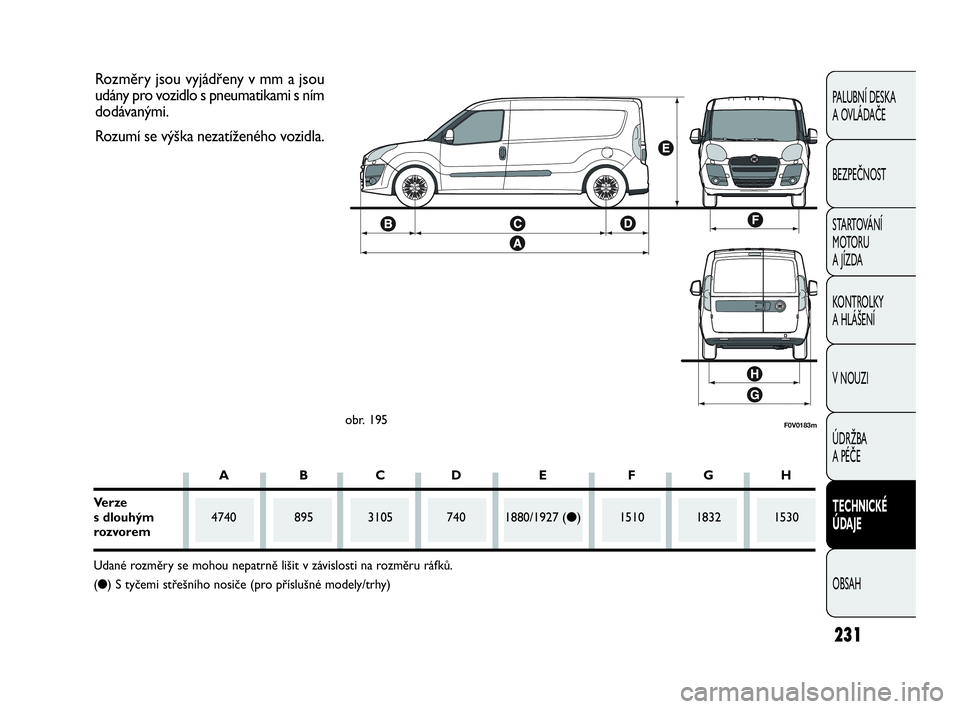

F0V0183mobr. 195
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
ABCD E FGH
Ve r z e
s dlouhým4740 895 3105 740 1880/1927 (
●) 1510 1832 1530rozvorem
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) S tyčemi střešního nosiče (pro příslušné modely/trhy)
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 231

232
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

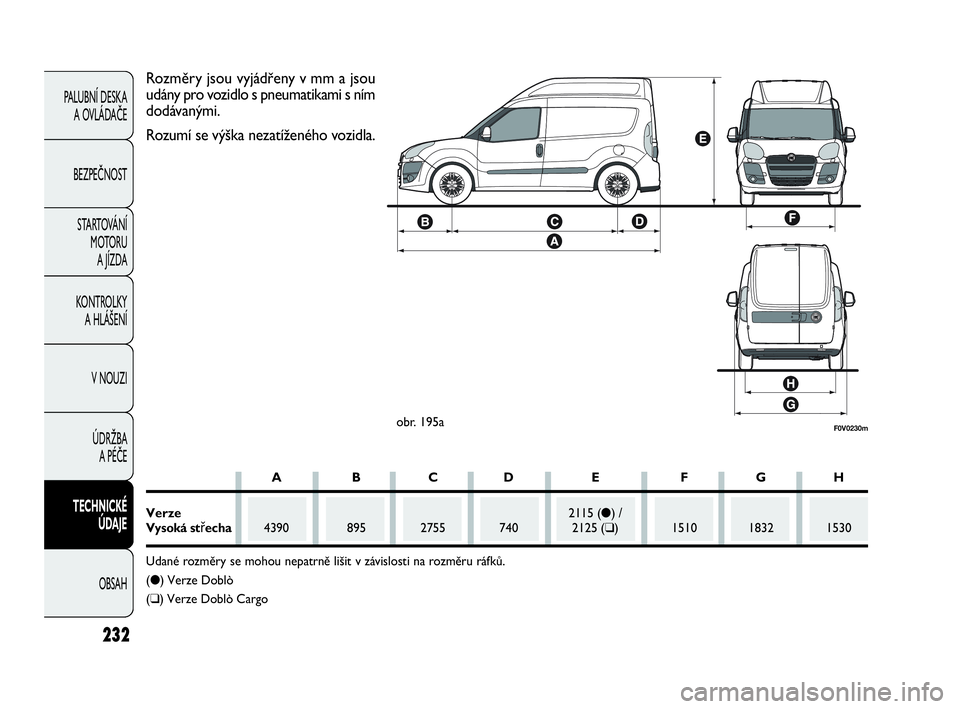

F0V0230mobr. 195a
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
ABCD E FGH
Verze2115 (●) /
Vysoká střecha4390 895 2755 740 2125 (❑) 1510 1832 1530
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) Verze Doblò
(❑) Verze Doblò Cargo
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 232

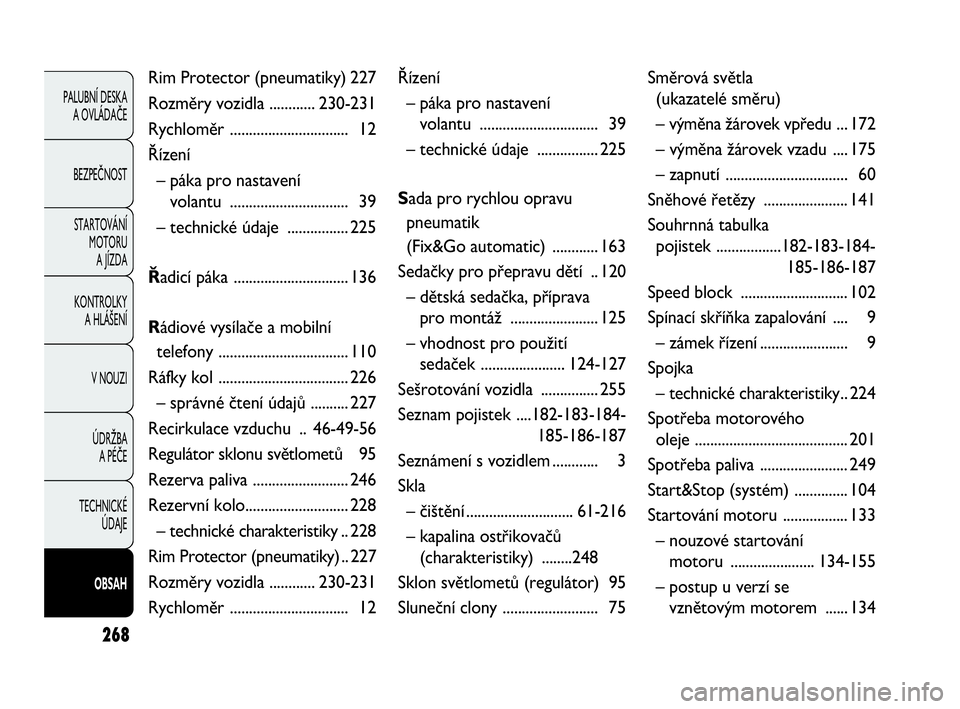

268
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Rim Protector (pneumatiky) 227
Rozměry vozidla ............230-231
Rychloměr ............................... 12
Řízení
– páka pro nastavení
volantu ............................... 39
– technické údaje ................ 225
Řadicí páka .............................. 136
Rádiové vysílače a mobilní
telefony .................................. 110
Ráfky kol .................................. 226
– správné čtení údajů .......... 227
Recirkulace vzduchu .. 46-49-56
Regulátor sklonu světlometů 95
Rezerva paliva ......................... 246
Rezervní kolo........................... 228
– technické charakteristiky .. 228
Rim Protector (pneumatiky) .. 227
Rozměry vozidla ............230-231
Rychloměr ............................... 12Řízení
– páka pro nastavení
volantu ............................... 39
– technické údaje ................ 225
Sada pro rychlou opravu
pneumatik
(Fix&Go automatic) ............ 163
Sedačky pro přepravu dětí .. 120
– dětská sedačka, příprava
pro montáž ....................... 125
– vhodnost pro použití
sedaček ......................124-127
Sešrotování vozidla ............... 255
Seznam pojistek ....182-183-184-
185-186-187
Seznámení s vozidlem............ 3
Skla
– čištění............................61-216
– kapalina ostřikovačů
(charakteristiky) ........248
Sklon světlometů (regulátor) 95
Sluneční clony ......................... 75Směrová světla
(ukazatelé směru)
– výměna žárovek vpředu ... 172
– výměna žárovek vzadu .... 175
– zapnutí ................................ 60
Sněhové řetězy ...................... 141
Souhrnná tabulka
pojistek .................182-183-184-
185-186-187
Speed block ............................ 102
Spínací skříňka zapalování .... 9
– zámek řízení....................... 9
Spojka
– technické charakteristiky .. 224
Spotřeba motorového
oleje ........................................ 201
Spotřeba paliva ....................... 249
Start&Stop (systém) .............. 104
Startování motoru ................. 133
– nouzové startování
motoru ......................134-155
– postup u verzí se
vznětovým motorem ...... 134
261-272 DOBLO LUM 2e CZ 28-05-2010 11:44 Pagina 268
