stop start FIAT DOBLO COMBI 2010 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

14
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

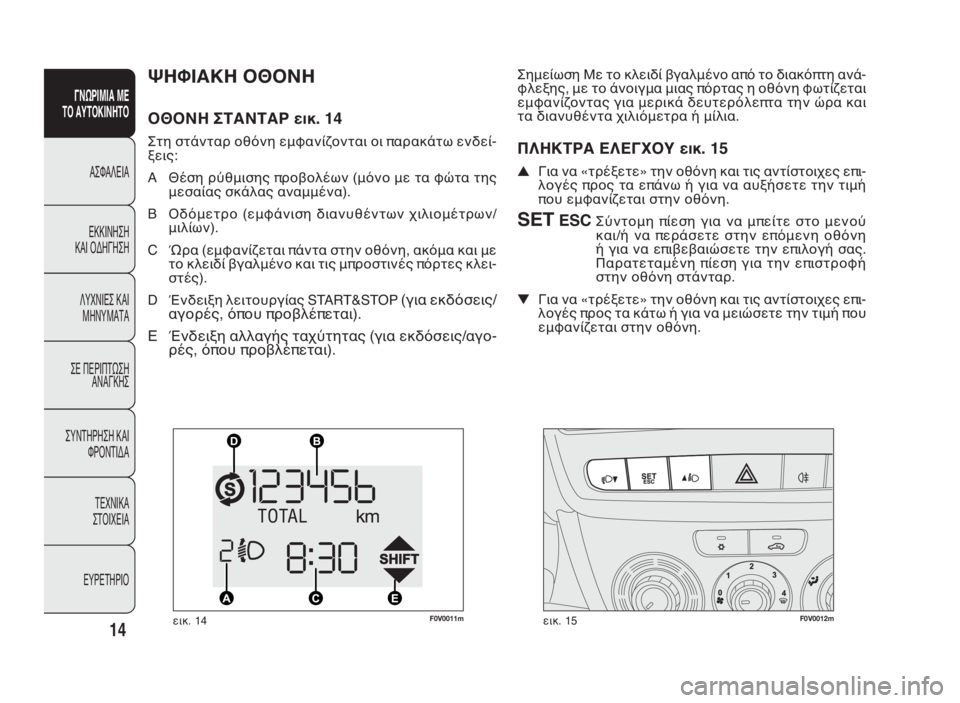

ΨΗΦΙΑΚΗ ΟΘΟΝΗ
ΟΘΟΝΗ ΣΤΑΝΤΑΡ εικ. 14
Στη στάνταρ οθόνη εμφανίζονται οι παρακάτω ενδεί-
ξεις:
A Θέση ρύθμισης προβολέων (μόνο με τα φώτα της
μεσαίας σκάλας αναμμένα).
B Οδόμετρο (εμφάνιση διανυθέντων χιλιομέτρων/
μιλίων).
C Ώρα (εμφανίζεται πάντα στην οθόνη, ακόμα και με
το κλειδί βγαλμένο και τις μπροστινές πόρτες κλει-
στές).
D Ένδειξη λειτουργίας START&STOP
(για εκδόσεις/
αγορές, όπου προβλέπεται).
E Ένδειξη αλλαγής ταχύτητας (για εκδόσεις/αγο-
ρές, όπου προβλέπεται).
Σημείωση Με το κλειδί βγαλμένο από το διακόπτη ανά-
φλεξης, με το άνοιγμα μιας πόρτας η οθόνη φωτίζεται
εμφανίζοντας για μερικά δευτερόλεπτα την ώρα και
τα διανυθέντα χιλιόμετρα ή μίλια.
ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ εικ. 15
▲Για να «τρέξετε» την οθόνη και τις αντίστοιχες επι-
λογές προς τα επάνω ή για να αυξήσετε την τιμή
που εμφανίζεται στην οθόνη.
SETESCΣύντομη πίεση για να μπείτε στο μενού
και/ή να περάσετε στην επόμενη οθόνη
ή για να επιβεβαιώσετε την επιλογή σας.
Παρατεταμένη πίεση για την επιστροφή
στην οθόνη στάνταρ.
▼Για να «τρέξετε» την οθόνη και τις αντίστοιχες επι-
λογές προς τα κάτω ή για να μειώσετε την τιμή που
εμφανίζεται στην οθόνη.
F0V0011mεικ. 14F0V0012mεικ. 15
001-034 DOBLO LUM EL 2e 27-05-2010 9:47 Pagina 14

19
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0038mεικ. 16F0V0012mεικ. 17
F Ένδειξη λειτουργίας START&STOP(για εκδόσεις/
αγορές, όπου προβλέπεται)
G Ένδειξη αλλαγής ταχύτητας (Gear Shift Indication)
(για εκδόσεις/ αγορές, όπου προβλέπεται)
Σημείωση Με το άνοιγμα μιας μπροστινής πόρτας
η οθόνη ενεργοποιείται εμφανίζοντας για μερικά δευ-
τερόλεπτα την ώρα και τα διανυθέντα χιλιόμετρα
ή μίλια.
ΠΛΗΚΤΡΑ ΕΛΕΓΧΟΥ εικ. 17
▲Για να «τρέξετε» την οθόνη και τις αντίστοιχες επι-
λογές προς τα επάνω ή για να αυξήσετε την τιμή
που εμφανίζεται στην οθόνη.
SETESCΣύντομη πίεση για να μπείτε στο μενού
και/ή να περάσετε στην επόμενη οθόνη
ή για να επιβεβαιώσετε την επιλογή σας.
Παρατεταμένη πίεση για την επιστροφή
στη στάνταρ οθόνη.
▼Για να «τρέξετε» την οθόνη και τις αντίστοιχες επι-
λογές προς τα κάτω ή για να μειώσετε την τιμή που
εμφανίζεται στην οθόνη.

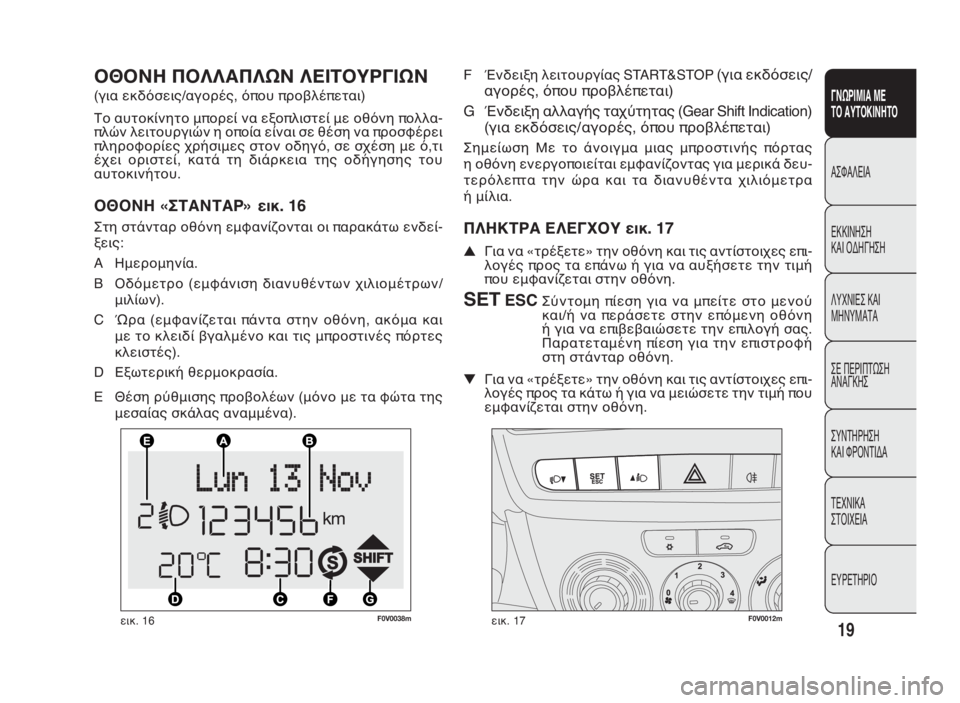

ΟΘΟΝΗ ΠΟΛΛΑΠΛΩΝ ΛΕΙΤΟΥΡΓΙΩΝ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Το αυτοκίνητο μπορεί να εξοπλιστεί με οθόνη πολλα-
πλών λειτουργιών η οποία είναι σε θέση να προσφέρει
πληροφορίες χρήσιμες στον οδηγό, σε σχέση με ό,τι
έχει οριστεί, κατά τη διάρκεια της οδήγησης του
αυτοκινήτου.
ΟΘΟΝΗ «ΣΤΑΝΤΑΡ» εικ. 16
Στη στάνταρ οθόνη εμφανίζονται οι παρακάτω ενδεί-
ξεις:
A Ημερομηνία.
B Οδόμετρο (εμφάνιση διανυθέντων χιλιομέτρων/
μιλίων).
C Ώρα (εμφανίζεται πάντα στην οθόνη, ακόμα και
με το κλειδί βγαλμένο και τις μπροστινές πόρτες
κλειστές).
D Εξωτερική θερμοκρασία.
E Θέση ρύθμισης προβολέων (μόνο με τα φώτα της
μεσαίας σκάλας αναμμένα).
001-034 DOBLO LUM EL 2e 27-05-2010 9:47 Pagina 19

F0V0040mεικ. 103

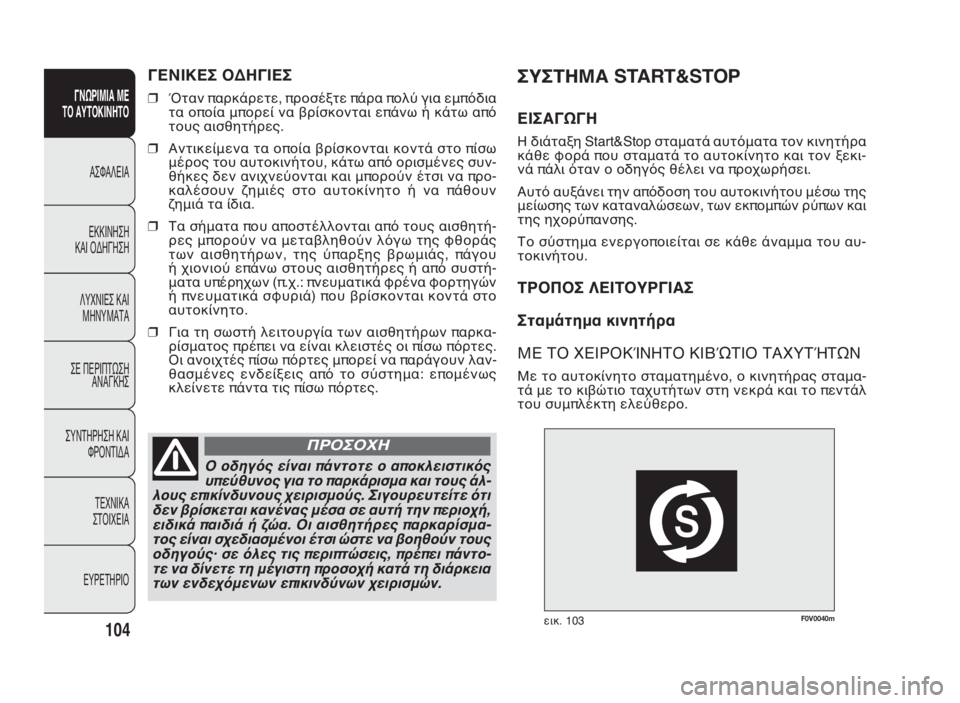

ΣΥΣΤΗΜΑ START&STOP
ΕΙΣΑΓΩΓΗ
Η διάταξη Start&Stop σταματά αυτόματα τον κινητήρα
κάθε φορά που σταματά το αυτοκίνητο και τον ξεκι-
νά πάλι όταν ο οδηγός θέλει να προχωρήσει.
Αυτό αυξάνει την απόδοση του αυτοκινήτου μέσω της
μείωσης των καταναλώσεων, των εκπομπών ρύπων και
της ηχορύπανσης.
Το σύστημα ενεργοποιείται σε κάθε άναμμα του αυ-
τοκινήτου.
ΤΡΟΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ
Σταμάτημα κινητήρα
ΜΕ ΤΟ ΧΕΙΡΟΚΊΝΗΤΟ ΚΙΒΏΤΙΟ ΤΑΧΥΤΉΤΩΝ
Με το αυτοκίνητο σταματημένο, ο κινητήρας σταμα-
τά με το κιβώτιο ταχυτήτων στη νεκρά και το πεντάλ
του συμπλέκτη ελεύθερο.
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Όταν παρκάρετε, προσέξτε πάρα πολύ για εμπόδια
τα οποία μπορεί να βρίσκονται επάνω ή κάτω από
τους αισθητήρες.
❒Αντικείμενα τα οποία βρίσκονται κοντά στο πίσω
μέρος του αυτοκινήτου, κάτω από ορισμένες συν-
θήκες δεν ανιχνεύονται και μπορούν έτσι να προ-
καλέσουν ζημιές στο αυτοκίνητο ή να πάθουν
ζημιά τα ίδια.
❒Τα σήματα που αποστέλλονται από τους αισθητή-
ρες μπορούν να μεταβληθούν λόγω της φθοράς
των αισθητήρων, της ύπαρξης βρωμιάς, πάγου
ή χιονιού επάνω στους αισθητήρες ή από συστή-
ματα υπέρηχων (π.χ.: πνευματικά φρένα φορτηγών
ή πνευματικά σφυριά) που βρίσκονται κοντά στο
αυτοκίνητο.
❒Για τη σωστή λειτουργία των αισθητήρων παρκα-
ρίσματος πρέπει να είναι κλειστές οι πίσω πόρτες.
Οι ανοιχτές πίσω πόρτες μπορεί να παράγουν λαν-
θασμένες ενδείξεις από το σύστημα: επομένως
κλείνετε πάντα τις πίσω πόρτες.
104
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Ο οδηγός είναι πάντοτε ο αποκλειστικός
υπεύθυνος για το παρκάρισμα και τους άλ-
λους επικίνδυνους χειρισμούς. Σιγουρευτείτε ότι
δεν βρίσκεται κανένας μέσα σε αυτή την περιοχή,
ειδικά παιδιά ή ζώα. Οι αισθητήρες παρκαρίσμα-
τος είναι σχεδιασμένοι έτσι ώστε να βοηθούν τους
οδηγούς· σε όλες τις περιπτώσεις, πρέπει πάντο-
τε να δίνετε τη μέγιστη προσοχή κατά τη διάρκεια
των ενδεχόμενων επικινδύνων χειρισμών.
ΠΡΟΣΟΧΗ
035-114 DOBLO LUM EL 2e 28-05-2010 12:09 Pagina 104

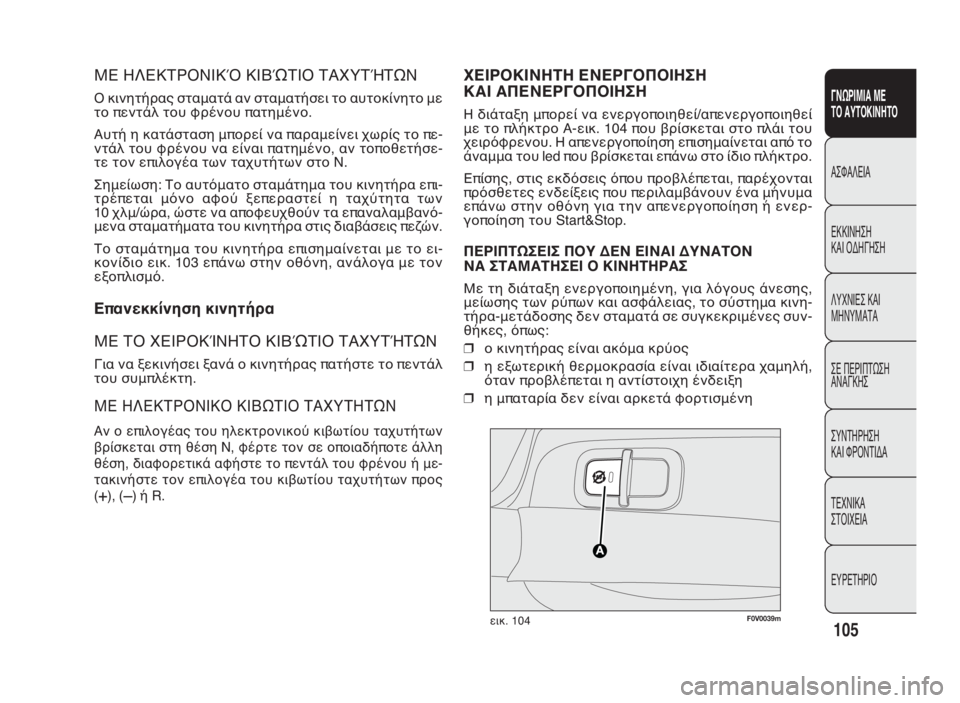

ΜΕ ΗΛΕΚΤΡΟΝΙΚΌ ΚΙΒΏΤΙΟ ΤΑΧΥΤΉΤΩΝ
Ο κινητήρας σταματά αν σταματήσει το αυτοκίνητο με
το πεντάλ του φρένου πατημένο.
Αυτή η κατάσταση μπορεί να παραμείνει χωρίς το πε-
ντάλ του φρένου να είναι πατημένο, αν τοποθετήσε-
τε τον επιλογέα των ταχυτήτων στο N.
Σημείωση: Το αυτόματο σταμάτημα του κινητήρα επι-
τρέπεται μόνο αφού ξεπεραστεί η ταχύτητα των
10 χλμ/ώρα, ώστε να αποφευχθούν τα επαναλαμβανό-
μενα σταματήματα του κινητήρα στις διαβάσεις πεζών.
Το σταμάτημα του κινητήρα επισημαίνεται με το ει-
κονίδιο εικ. 103 επάνω στην οθόνη, ανάλογα με τον
εξοπλισμό.
Επανεκκίνηση κινητήρα
ΜΕ ΤΟ ΧΕΙΡΟΚΊΝΗΤΟ ΚΙΒΏΤΙΟ ΤΑΧΥΤΉΤΩΝ
Για να ξεκινήσει ξανά ο κινητήρας πατήστε το πεντάλ
του συμπλέκτη.
ΜΕ ΗΛΕΚΤΡΟΝΙΚΟ ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ
Αν ο επιλογέας του ηλεκτρονικού κιβωτίου ταχυτήτων
βρίσκεται στη θέση N, φέρτε τον σε οποιαδήποτε άλλη
θέση, διαφορετικά αφήστε το πεντάλ του φρένου ή με-
τακινήστε τον επιλογέα του κιβωτίου ταχυτήτων προς
(
+), (–)ήR.
105
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0039mεικ. 104
ΧΕΙΡΟΚΙΝΗΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ
ΚΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ
Η διάταξη μπορεί να ενεργοποιηθεί/απενεργοποιηθεί
με το πλήκτρο Α-εικ. 104 που βρίσκεται στο πλάι του
χειρόφρενου. Η απενεργοποίηση επισημαίνεται από το
άναμμα του led που βρίσκεται επάνω στο ίδιο πλήκτρο.
Επίσης, στις εκδόσεις όπου προβλέπεται, παρέχονται
πρόσθετες ενδείξεις που περιλαμβάνουν ένα μήνυμα
επάνω στην οθόνη για την απενεργοποίηση ή ενερ-
γοποίηση του Start&Stop.
ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΟΝ
ΝΑ ΣΤΑΜΑΤΗΣΕΙ Ο ΚΙΝΗΤΗΡΑΣ
Με τη διάταξη ενεργοποιημένη, για λόγους άνεσης,
μείωσης των ρύπων και ασφάλειας, το σύστημα κινη-
τήρα-μετάδοσης δεν σταματά σε συγκεκριμένες συν-
θήκες, όπως:
❒ο κινητήρας είναι ακόμα κρύος
❒η εξωτερική θερμοκρασία είναι ιδιαίτερα χαμηλή,
όταν προβλέπεται η αντίστοιχη ένδειξη
❒η μπαταρία δεν είναι αρκετά φορτισμένη
035-114 DOBLO LUM EL 2e 28-05-2010 12:09 Pagina 105

❒αυτοκίνητο εν κινήσει, στην περίπτωση διαδρομής
σε δρόμο με κλίση
❒σταμάτημα του κινητήρα μέσω του συστήματος
Start&Stop για περισσότερο από τρία λεπτά.
❒το αυτόματο σύστημα κλιματισμού δεν έχει φτάσει
ακόμα στο κατάλληλο επίπεδο θερμικής άνεσης
ή έχει ενεργοποιηθεί το MAX – DEF.
Με την ταχύτητα συμπλεγμένη, η αυτόματη επανεκ-
κίνηση του κινητήρα επιτρέπεται μόνο πιέζοντας μέ-
χριτοτέρματοπεντάλτουσυμπλέκτη.Αυτόζητείται
από τον οδηγό μέσω του αναβοσβησίματος της λυ-
χνίας εικ. 103 επάνω στον πίνακα οργάνων και, όπου
προβλέπεται, μέσω του μηνύματος επάνω στην οθόνη.
Σημείωση: Αν ο συμπλέκτης δεν πατηθεί, αφού περά-
σουν τα τρία λεπτά από το σβήσιμο του κινητήρα,
η επανεκκίνηση του κινητήρα θα είναι δυνατή μόνο με
το διακόπτη ανάφλεξης.
Σημείωση: Στις περιπτώσεις τυχαίου σταματήματος
του κινητήρα, που οφείλεται για παράδειγμα, σε από-
τομη ελευθέρωση του πεντάλ του συμπλέκτη με συ-
μπλεγμένη ταχύτητα, αν το σύστημα Start&Stop είναι
ενεργοποιημένο, είναι δυνατόν να ξεκινήσετε και πά-
λι τον κινητήρα πατώντας μέχρι το τέρμα το πεντάλ
του συμπλέκτη ή βάζοντας το κιβώτιο ταχυτήτων στη
νεκρά.
ΛΕΙΤΟΥΡΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
Στις περιπτώσεις σταματήματος του κινητήρα μέσω
του συστήματος Start&Stop, αν ο οδηγός λύσει τη ζώ-
νη ασφαλείας και ανοίξει την πόρτα του ή την πόρτα
του συνοδηγού, η επανεκκίνηση του κινητήρα επι-
τρέπεται μόνο με το διακόπτη ανάφλεξης.
Αυτή η κατάσταση επισημαίνεται στον οδηγό είτε μέ-
σω του βομβητή, είτε μέσω του αναβοσβησίματος της
λυχνίας εικ. 103 επάνω στον πίνακα οργάνων και, όπου

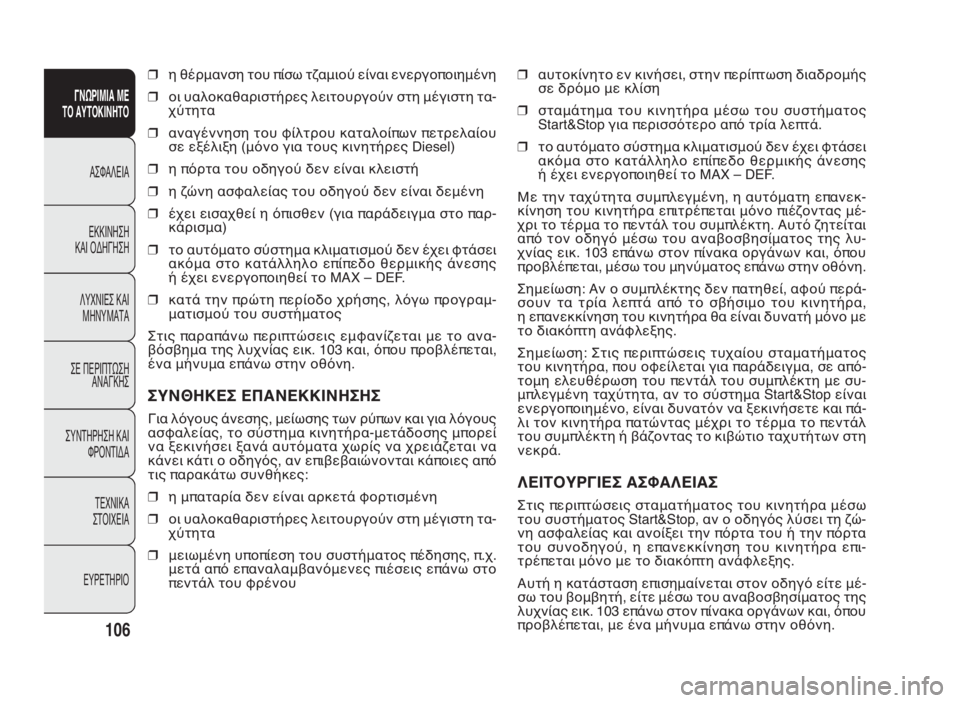

προβλέπεται, με ένα μήνυμα επάνω στην οθόνη. ❒η θέρμανση του πίσω τζαμιού είναι ενεργοποιημένη
❒οι υαλοκαθαριστήρες λειτουργούν στη μέγιστη τα-
χύτητα
❒αναγέννηση του φίλτρου καταλοίπων πετρελαίου
σε εξέλιξη (μόνο για τους κινητήρες Diesel)
❒η πόρτα του οδηγού δεν είναι κλειστή
❒η ζώνη ασφαλείας του οδηγού δεν είναι δεμένη
❒έχει εισαχθεί η όπισθεν (για παράδειγμα στο παρ-
κάρισμα)
❒το αυτόματο σύστημα κλιματισμού δεν έχει φτάσει
ακόμα στο κατάλληλο επίπεδο θερμικής άνεσης
ή έχει ενεργοποιηθεί το MAX – DEF.
❒κατά την πρώτη περίοδο χρήσης, λόγω προγραμ-
ματισμού του συστήματος
Στις παραπάνω περιπτώσεις εμφανίζεται με το ανα-
βόσβημα της λυχνίας εικ. 103 και, όπου προβλέπεται,
ένα μήνυμα επάνω στην οθόνη.
ΣΥΝΘΗΚΕΣ ΕΠΑΝΕΚΚΙΝΗΣΗΣ
Για λόγους άνεσης, μείωσης των ρύπων και για λόγους
ασφαλείας, το σύστημα κινητήρα-μετάδοσης μπορεί
να ξεκινήσει ξανά αυτόματα χωρίς να χρειάζεται να
κάνει κάτι ο οδηγός, αν επιβεβαιώνονται κάποιες από
τις παρακάτω συνθήκες:
❒η μπαταρία δεν είναι αρκετά φορτισμένη
❒οι υαλοκαθαριστήρες λειτουργούν στη μέγιστη τα-
χύτητα
❒μειωμένη υποπίεση του συστήματος πέδησης, π.χ.
μετά από επαναλαμβανόμενες πιέσεις επάνω στο
πεντάλ του φρένου
106
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
035-114 DOBLO LUM EL 2e 28-05-2010 12:09 Pagina 106

F0V0041mεικ. 105

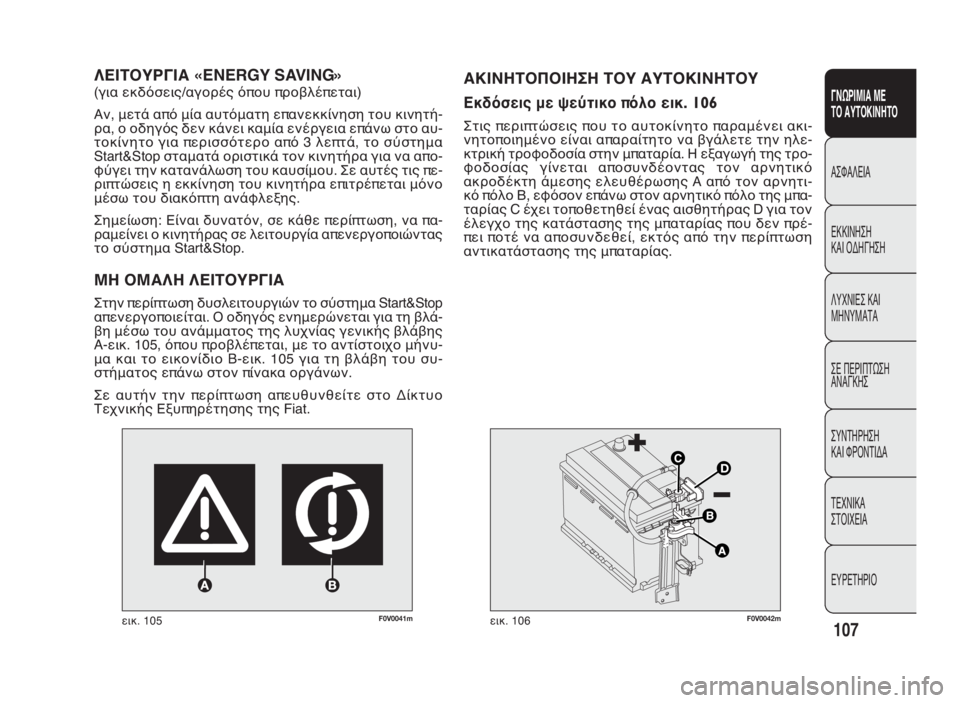

ΛΕΙΤΟΥΡΓΙΑ «ENERGY SAVING»
(για εκδόσεις/αγορές όπου προβλέπεται)
Αν, μετά από μία αυτόματη επανεκκίνηση του κινητή-
ρα, ο οδηγός δεν κάνει καμία ενέργεια επάνω στο αυ-
τοκίνητο για περισσότερο από 3 λεπτά, το σύστημα
Start&Stop σταματά οριστικά τον κινητήρα για να απο-
φύγει την κατανάλωση του καυσίμου. Σε αυτές τις πε-
ριπτώσεις η εκκίνηση του κινητήρα επιτρέπεται μόνο
μέσω του διακόπτη ανάφλεξης.
Σημείωση: Είναι δυνατόν, σε κάθε περίπτωση, να πα-
ραμείνει ο κινητήρας σε λειτουργία απενεργοποιώντας
το σύστημα Start&Stop.
ΜΗ ΟΜΑΛΗ ΛΕΙΤΟΥΡΓΙΑ
Στην περίπτωση δυσλειτουργιών το σύστημα Start&Stop
απενεργοποιείται. Ο οδηγός ενημερώνεται για τη βλά-
βη μέσω του ανάμματος της λυχνίας γενικής βλάβης
A-εικ. 105, όπου προβλέπεται, με το αντίστοιχο μήνυ-
μα και το εικονίδιο B-εικ. 105 για τη βλάβη του συ-
στήματος επάνω στον πίνακα οργάνων.
Σε αυτήν την περίπτωση απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
107
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0V0042mεικ. 106
ΑΚΙΝΗΤΟΠΟΙΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ
Εκδόσεις με ψεύτικο πόλοεικ.106
Στις περιπτώσεις που το αυτοκίνητο παραμένει ακι-
νητοποιημένο είναι απαραίτητο να βγάλετε την ηλε-
κτρική τροφοδοσία στην μπαταρία. Η εξαγωγή της τρο-
φοδοσίας γίνεται αποσυνδέοντας τον αρνητικό
ακροδέκτη άμεσης ελευθέρωσης Α από τον αρνητι-
κό πόλο Β, εφόσον επάνω στον αρνητικό πόλο της μπα-
ταρίας C έχει τοποθετηθεί ένας αισθητήρας D για τον
έλεγχο της κατάστασης της μπαταρίας που δεν πρέ-
πει ποτέ να αποσυνδεθεί, εκτός από την περίπτωση
αντικατάστασης της μπαταρίας.
035-114 DOBLO LUM EL 2e 28-05-2010 12:09 Pagina 107

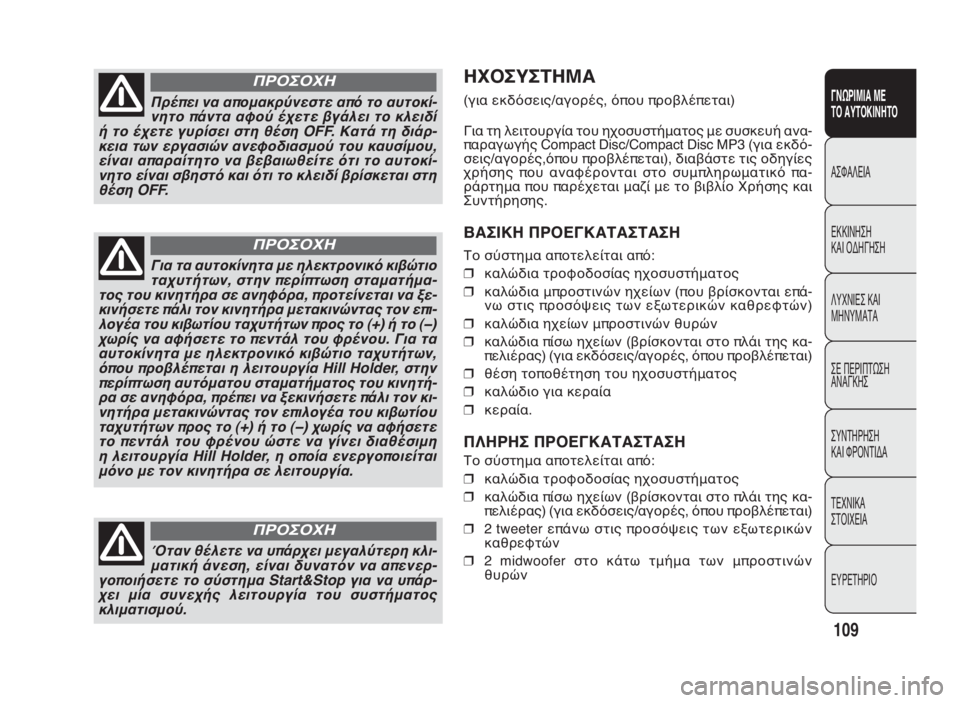

ΗΧΟΣΥΣΤΗΜΑ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για τη λειτουργία του ηχοσυστήματος με συσκευή ανα-
παραγωγής Compact Disc/Compact Disc MP3 (για εκδό-
σεις/αγορές,όπου προβλέπεται), διαβάστε τις οδηγίες
χρήσης που αναφέρονται στο συμπληρωματικό πα-
ράρτημα που παρέχεται μαζί με το βιβλίο Χρήσης και
Συντήρησης.
ΒΑΣΙΚΗ ΠΡΟΕΓΚΑΤΑΣΤΑΣΗ
Το σύστημα αποτελείται από:
❒καλώδια τροφοδοσίας ηχοσυστήματος
❒καλώδια μπροστινών ηχείων (που βρίσκονται επά-
νω στις προσόψεις των εξωτερικών καθρεφτών)
❒καλώδια ηχείων μπροστινών θυρών
❒καλώδια πίσω ηχείων (βρίσκονται στο πλάι της κα-
πελιέρας)(γιαεκδόσεις/αγορές,όπουπροβλέπεται)
❒θέση τοποθέτηση του ηχοσυστήματος
❒καλώδιο για κεραία
❒κεραία.
ΠΛΗΡΗΣ ΠΡΟΕΓΚΑΤΑΣΤΑΣΗ
Το σύστημα αποτελείται από:
❒καλώδια τροφοδοσίας ηχοσυστήματος
❒καλώδια πίσω ηχείων (βρίσκονται στο πλάι της κα-
πελιέρας) (για εκδόσεις/αγορές, όπου προβλέπεται)
❒2 tweeter επάνω στις προσόψεις των εξωτερικών
καθρεφτών
❒2 midwoofer στο κάτω τμήμα των μπροστινών
θυρών
109
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
Πρέπει να απομακρύνεστε από το αυτοκί-
νητο πάντα αφού έχετε βγάλει το κλειδί
ή το έχετε γυρίσει στη θέση OFF. Κατά τη διάρ-
κεια των εργασιών ανεφοδιασμού του καυσίμου,
είναι απαραίτητο να βεβαιωθείτε ότι το αυτοκί-
νητο είναι σβηστό και ότι το κλειδί βρίσκεται στη
θέση OFF.
ΠΡΟΣΟΧΗ
Για τα αυτοκίνητα με ηλεκτρονικό κιβώτιο
ταχυτήτων, στην περίπτωση σταματήμα-
τος του κινητήρα σε ανηφόρα, προτείνεται να ξε-
κινήσετε πάλι τον κινητήρα μετακινώντας τον επι-
λογέα του κιβωτίου ταχυτήτων προς το (+) ή το (−)
χωρίς να αφήσετε το πεντάλ του φρένου. Για τα
αυτοκίνητα με ηλεκτρονικό κιβώτιο ταχυτήτων,
όπου προβλέπεται η λειτουργία Hill Holder, στην
περίπτωση αυτόματου σταματήματος του κινητή-
ρα σε ανηφόρα, πρέπει να ξεκινήσετε πάλι τον κι-
νητήρα μετακινώντας τον επιλογέα του κιβωτίου
ταχυτήτων προς το (+) ή το (−) χωρίς να αφήσετε
το πεντάλ του φρένου ώστε να γίνει διαθέσιμη
η λειτουργία Hill Holder, η οποία ενεργοποιείται
μόνο με τον κινητήρα σε λειτουργία.
ΠΡΟΣΟΧΗ
Όταν θέλετε να υπάρχει μεγαλύτερη κλι-
ματική άνεση, είναι δυνατόν να απενερ-
γοποιήσετε το σύστημα Start&Stop για να υπάρ-
χει μία συνεχής λειτουργία του συστήματος
κλιματισμού.
ΠΡΟΣΟΧΗ
035-114 DOBLO LUM EL 2e 28-05-2010 12:09 Pagina 109

152
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

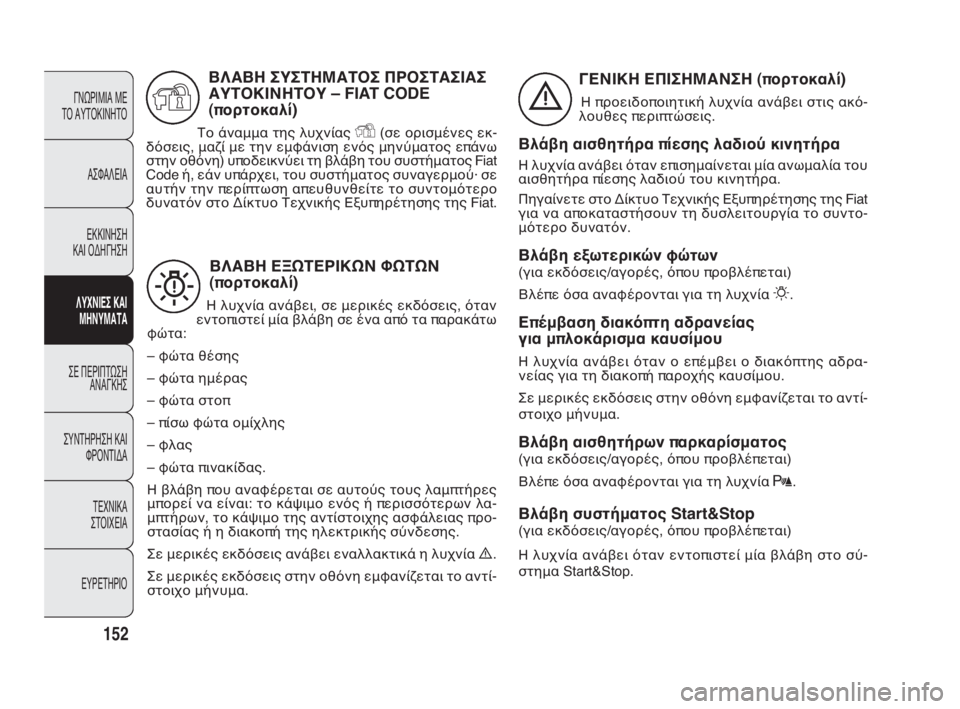

ΒΛΑΒΗ ΕΞΩΤΕΡΙΚΩΝ ΦΩΤΩΝ
(πορτοκαλί)
Η λυχνία ανάβει, σε μερικές εκδόσεις, όταν
εντοπιστεί μία βλάβη σε ένα από τα παρακάτω
φώτα:
– φώτα θέσης
– φώτα ημέρας
– φώτα στοπ
– πίσω φώτα ομίχλης
– φλας
– φώτα πινακίδας.
Η βλάβη που αναφέρεται σε αυτούς τους λαμπτήρες
μπορεί να είναι: το κάψιμο ενός ή περισσότερων λα-
μπτήρων, το κάψιμο της αντίστοιχης ασφάλειας προ-
στασίας ή η διακοπή της ηλεκτρικής σύνδεσης.
Σε μερικές εκδόσεις ανάβει εναλλακτικά η λυχνία
è.
Σε μερικές εκδόσεις στην οθόνη εμφανίζεται το αντί-
στοιχο μήνυμα.
W
ΓΕΝΙΚΗ ΕΠΙΣΗΜΑΝΣΗ (πορτοκαλί)
Η προειδοποιητική λυχνία ανάβει στις ακό-
λουθες περιπτώσεις.
Βλάβη αισθητήρα πίεσης λαδιού κινητήρα
Η λυχνία ανάβει όταν επισημαίνεται μία ανωμαλία του
αισθητήρα πίεσης λαδιού του κινητήρα.
Πηγαίνετε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat
για να αποκαταστήσουν τη δυσλειτουργία το συντο-
μότερο δυνατόν.
Βλάβη εξωτερικών φώτων
(για εκδόσεις/αγορές, όπου προβλέπεται)
Βλέπε όσα αναφέρονται για τη λυχνία
6.
Επέμβαση διακόπτη αδρανείας
για μπλοκάρισμα καυσίμου
Η λυχνία ανάβει όταν ο επέμβει ο διακόπτης αδρα-
νείας για τη διακοπή παροχής καυσίμου.
Σε μερικές εκδόσεις στην οθόνη εμφανίζεται το αντί-
στοιχο μήνυμα.
Βλάβη αισθητήρων παρκαρίσματος
(για εκδόσεις/αγορές, όπου προβλέπεται)
Βλέπε όσα αναφέρονται για τη λυχνία t.
Βλάβη συστήματος Start&Stop
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η λυχνία ανάβει όταν εντοπιστεί μία βλάβη στο σύ-
στημα Start&Stop.
è
ΒΛΑΒΗ ΣΥΣΤΗΜΑΤΟΣ ΠΡΟΣΤΑΣΙΑΣ
ΑΥΤΟΚΙΝΗΤΟΥ – FIAT CODE
(πορτοκαλί)
Το άναμμα της λυχνίας Y(σε ορισμένες εκ-
δόσεις, μαζί με την εμφάνιση ενός μηνύματος επάνω
στην οθόνη) υποδεικνύει τη βλάβη του συστήματος Fiat
Code ή, εάν υπάρχει, του συστήματος συναγερμού· σε
αυτήν την περίπτωση απευθυνθείτε το συντομότερο
δυνατόν στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
Y
143-154 DOBLO LUM EL 2e 28-05-2010 12:15 Pagina 152

153
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

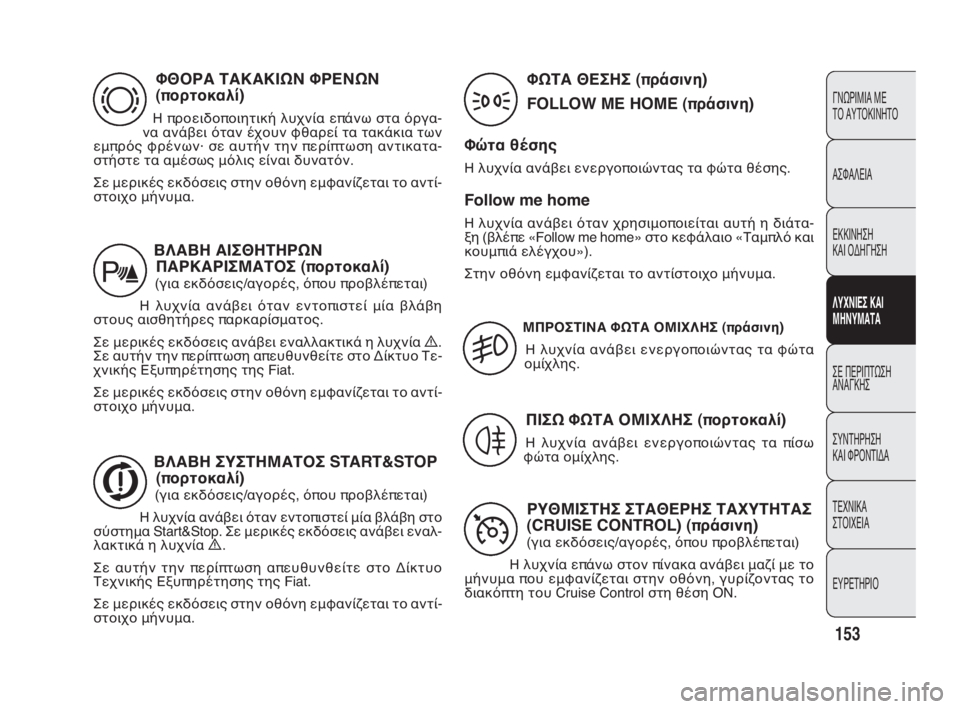

ΦΘΟΡΑ ΤΑΚΑΚΙΩΝ ΦΡΕΝΩΝ
(πορτοκαλί)
Η προειδοποιητική λυχνία επάνω στα όργα-
να ανάβει όταν έχουν φθαρεί τα τακάκια των
εμπρός φρένων· σε αυτήν την περίπτωση αντικατα-
στήστε τα αμέσως μόλις είναι δυνατόν.
Σε μερικές εκδόσεις στην οθόνη εμφανίζεται το αντί-
στοιχο μήνυμα.d
ΒΛΑΒΗ ΑΙΣΘΗΤΗΡΩΝ
ΠΑΡΚΑΡΙΣΜΑΤΟΣ (πορτοκαλί)
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η λυχνία ανάβει όταν εντοπιστεί μία βλάβη
στους αισθητήρες παρκαρίσματος.
Σε μερικές εκδόσεις ανάβει εναλλακτικά η λυχνία
è.
Σε αυτήν την περίπτωση απευθυνθείτε στο Δίκτυο Τε-
χνικής Εξυπηρέτησης της Fiat.
Σε μερικές εκδόσεις στην οθόνη εμφανίζεται το αντί-
στοιχο μήνυμα.
t
ΒΛΑΒΗ ΣΥΣΤΗΜΑΤΟΣ START&STOP
(πορτοκαλί)
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η λυχνία ανάβει όταν εντοπιστεί μία βλάβη στο
σύστημα Start&Stop. Σε μερικές εκδόσεις ανάβει εναλ-
λακτικά η λυχνία
è.
Σε αυτήν την περίπτωση απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat.
Σε μερικές εκδόσεις στην οθόνη εμφανίζεται το αντί-
στοιχο μήνυμα.
j
ΦΩΤΑ ΘΕΣΗΣ (πράσινη)
FOLLOW ME HOME (πράσινη)
Φώτα θέσης
Η λυχνία ανάβει ενεργοποιώντας τα φώτα θέσης.
Follow me home
Η λυχνία ανάβει όταν χρησιμοποιείται αυτή η διάτα-
ξη (βλέπε «Follow me home» στο κεφάλαιο «Ταμπλό και
κουμπιά ελέγχου»).
Στην οθόνη εμφανίζεται το αντίστοιχο μήνυμα.
3
ΜΠΡΟΣΤΙΝΑ ΦΩΤΑ ΟΜΙΧΛΗΣ (πράσινη)
Η λυχνία ανάβει ενεργοποιώντας τα φώτα
ομίχλης.
5
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ (πορτοκαλί)
Η λυχνία ανάβει ενεργοποιώντας τα πίσω
φώτα ομίχλης.4
ΡΥΘΜΙΣΤΗΣ ΣΤΑΘΕΡΗΣ ΤΑΧΥΤΗΤΑΣ
(CRUISE CONTROL) (πράσινη)
(για εκδόσεις/αγορές, όπου προβλέπεται)
Η λυχνία επάνω στον πίνακα ανάβει μαζί με το
μήνυμα που εμφανίζεται στην οθόνη, γυρίζοντας το
διακόπτη του Cruise Control στη θέση ON.Ü
143-154 DOBLO LUM EL 2e 28-05-2010 12:15 Pagina 153

183
ΓΝΩΡΙΜΙΑ ΜΕ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

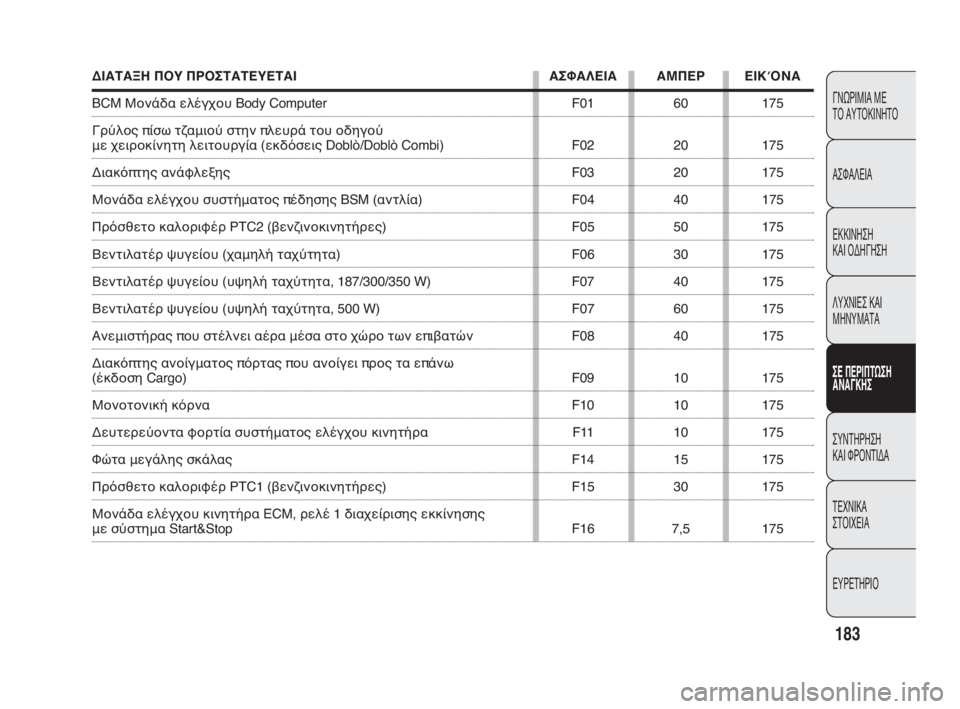

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ ΕΙΚΌΝΑ
BCM Μονάδα ελέγχου Body Computer F01 60 175
Γρύλος πίσω τζαμιού στην πλευρά του οδηγού
με χειροκίνητη λειτουργία (εκδόσεις Doblò/Doblò Combi) F02 20 175
Διακόπτης ανάφλεξης F03 20 175
Μονάδα ελέγχου συστήματος πέδησης BSM (αντλία) F04 40 175
Πρόσθετο καλοριφέρ PTC2 (βενζινοκινητήρες) F05 50 175
Βεντιλατέρ ψυγείου (χαμηλή ταχύτητα) F06 30 175
Βεντιλατέρ ψυγείου (υψηλή ταχύτητα, 187/300/350 W) F07 40 175
Βεντιλατέρ ψυγείου (υψηλή ταχύτητα, 500 W) F07 60 175
Ανεμιστήρας που στέλνει αέρα μέσα στο χώρο των επιβατών F08 40 175
Διακόπτης ανοίγματος πόρτας που ανοίγει προς τα επάνω
(έκδοση Cargo) F09 10 175
Μονοτονική κόρνα F10 10 175
Δευτερεύοντα φορτία συστήματος ελέγχου κινητήρα F11 10 175
Φώτα μεγάλης σκάλας F14 15 175
Πρόσθετο καλοριφέρ PTC1 (βενζινοκινητήρες) F15 30 175
Μονάδα ελέγχου κινητήρα ECM, ρελέ 1 διαχείρισης εκκίνησης
με σύστημα Start&Stop F16 7,5 175
155-190 DOBLO LUM EL 2e 28-05-2010 12:19 Pagina 183
