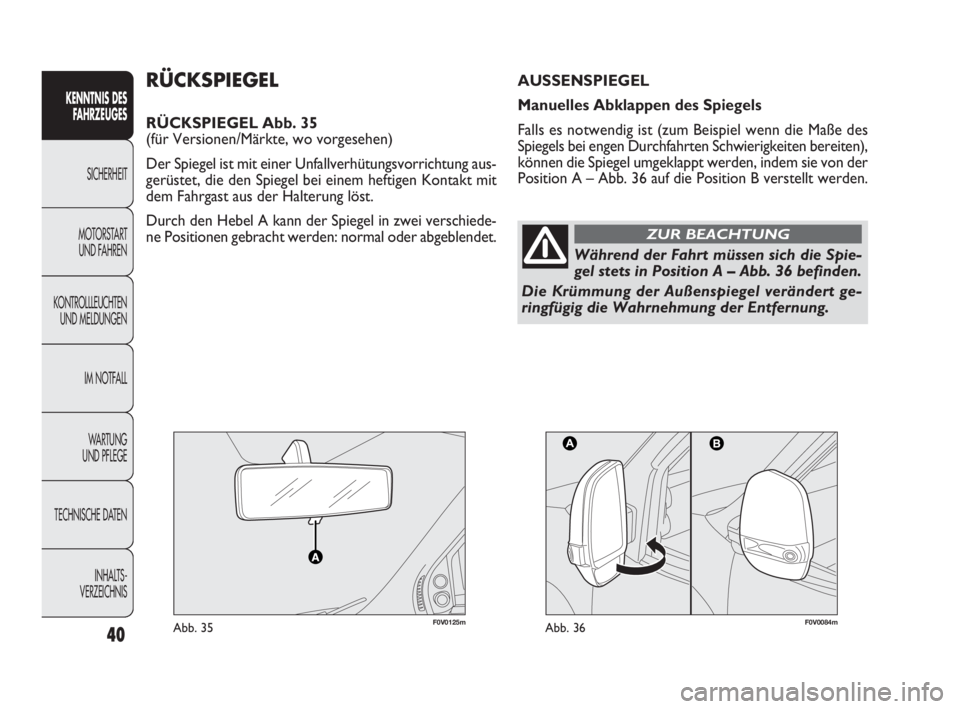

RÜCKSPIEGEL
RÜCKSPIEGEL Abb. 35
(für Versionen/Märkte, wo vorgesehen)
Der Spiegel ist mit einer Unfallverhütungsvorrichtung aus-
gerüstet, die den Spiegel bei einem heftigen Kontakt mit
dem Fahrgast aus der Halterung löst.
Durch den Hebel A kann der Spiegel in zwei verschiede-
ne Positionen gebracht werden: normal oder abgeblendet.
Während der Fahrt müssen sich die Spie-
gel stets in Position A – Abb. 36 befinden.
Die Krümmung der Außenspiegel verändert ge-
ringfügig die Wahrnehmung der Entfernung.
ZUR BEACHTUNG
AUSSENSPIEGEL
Manuelles Abklappen des Spiegels
Falls es notwendig ist (zum Beispiel wenn die Maße des
Spiegels bei engen Durchfahrten Schwierigkeiten bereiten),
können die Spiegel umgeklappt werden, indem sie von der
Position A – Abb. 36 auf die Position B verstellt werden.
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 40

41
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

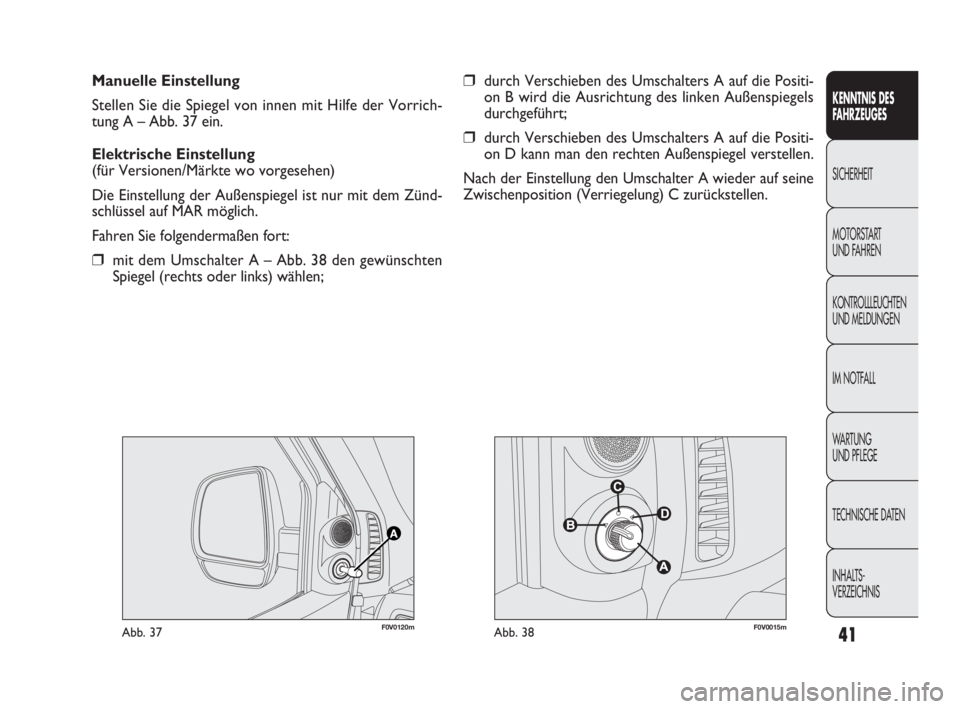

Manuelle Einstellung
Stellen Sie die Spiegel von innen mit Hilfe der Vorrich-
tung A – Abb. 37 ein.
Elektrische Einstellung
(für Versionen/Märkte wo vorgesehen)
Die Einstellung der Außenspiegel ist nur mit dem Zünd-
schlüssel auf MAR möglich.
Fahren Sie folgendermaßen fort:
❒mit dem Umschalter A – Abb. 38 den gewünschten
Spiegel (rechts oder links) wählen;
❒durch Verschieben des Umschalters A auf die Positi-
on B wird die Ausrichtung des linken Außenspiegels
durchgeführt;
❒durch Verschieben des Umschalters A auf die Positi-
on D kann man den rechten Außenspiegel verstellen.
Nach der Einstellung den Umschalter A wieder auf seine
Zwischenposition (Verriegelung) C zurückstellen.
F0V0120mAbb. 37F0V0015mAbb. 38
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 41

42
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Abb. 39F0V0016m

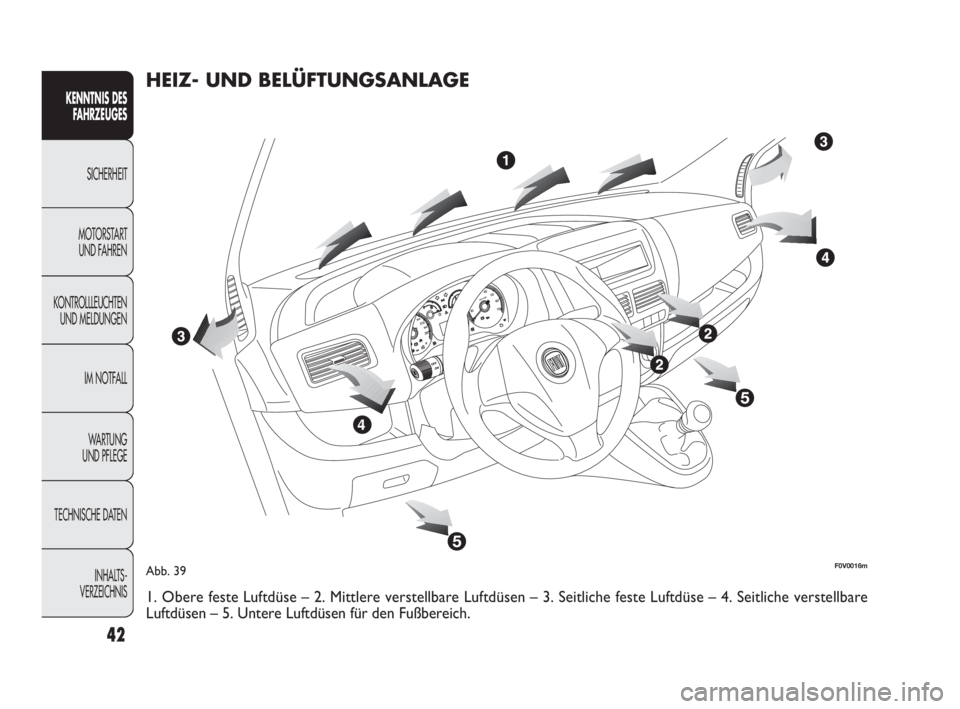

HEIZ- UND BELÜFTUNGSANLAGE
1. Obere feste Luftdüse – 2. Mittlere verstellbare Luftdüsen – 3. Seitliche feste Luftdüse – 4. Seitliche verstellbare
Luftdüsen – 5. Untere Luftdüsen für den Fußbereich.
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 42

43
F0V0017mAbb. 40 – Luftdüse offenF0V0018mAbb. 41 – Luftdüse geschlossen

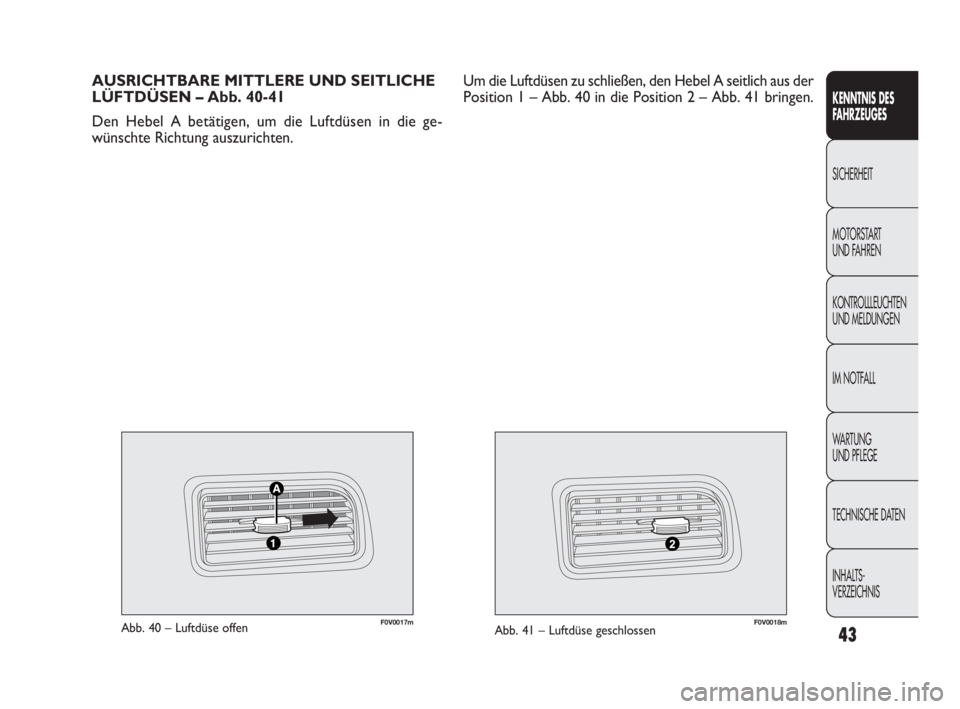

AUSRICHTBARE MITTLERE UND SEITLICHE
LÜFTDÜSEN – Abb. 40-41
Den Hebel A betätigen, um die Luftdüsen in die ge-
wünschte Richtung auszurichten.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Um die Luftdüsen zu schließen, den Hebel A seitlich aus der
Position 1 – Abb. 40 in die Position 2 – Abb. 41 bringen.
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 43

44
HEIZUNG UND BELÜFTUNG

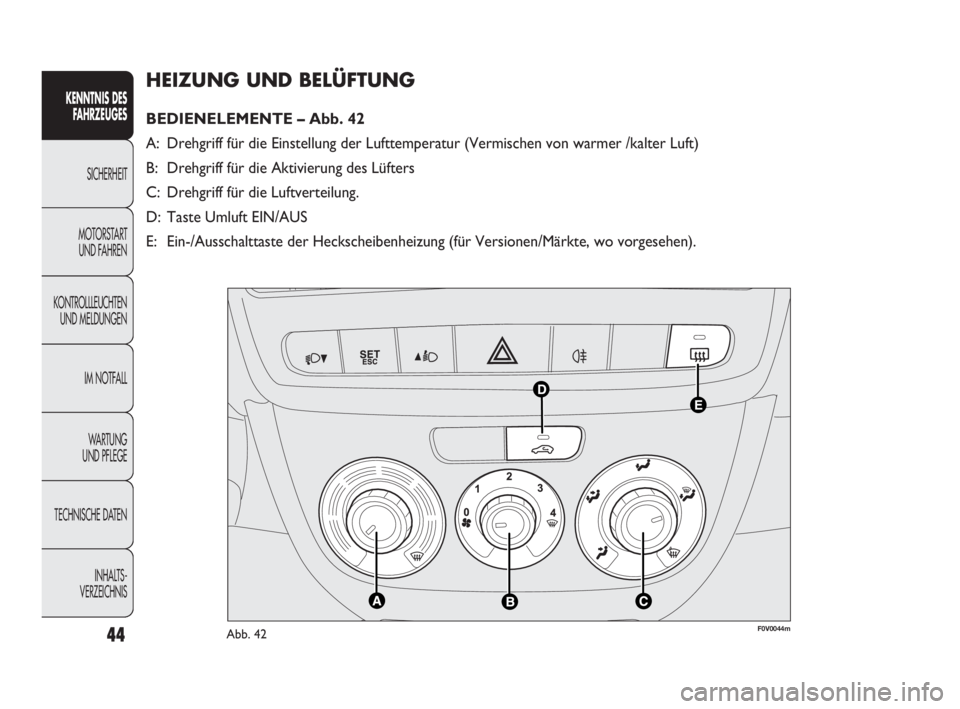

BEDIENELEMENTE – Abb. 42
A: Drehgriff für die Einstellung der Lufttemperatur (Vermischen von warmer /kalter Luft)
B: Drehgriff für die Aktivierung des Lüfters
C: Drehgriff für die Luftverteilung.
D: Taste Umluft EIN/AUS
E: Ein-/Ausschalttaste der Heckscheibenheizung (für Versionen/Märkte, wo vorgesehen).
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0044mAbb. 42
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 44

45
SCHNELLES BEHEIZEN DES INNENRAUMS
Fahren Sie folgendermaßen fort:
❒schließen Sie alle Luftdüsen auf dem Armaturenbrett;
❒den Drehgriff A auf -drehen;
❒den Drehgriff B auf 4 -drehen;
❒den Drehgriff C auf ©drehen.
SCHNELLE BESCHLAGENTFERNUNG/
ENTFROSTUNG DER
WINDSCHUTZSCHEIBE UND VORDEREN
SEITENFENSTER
(Funktion MAX-DEF)
Fahren Sie folgendermaßen fort:
❒den Drehgriff A auf -drehen;
❒den Drehgriff B auf 4 -drehen;
❒den Drehgriff C auf -drehen;
❒die Umluft ausschalten (LED auf der Taste aus).
Nach erfolgter Beschlagentfernung/Entfrostung die nor-
malen Bedientasten betätigen, um die gewünschten Kom-
fortbedingungen wiederherzustellen. KLIMAKOMFORT

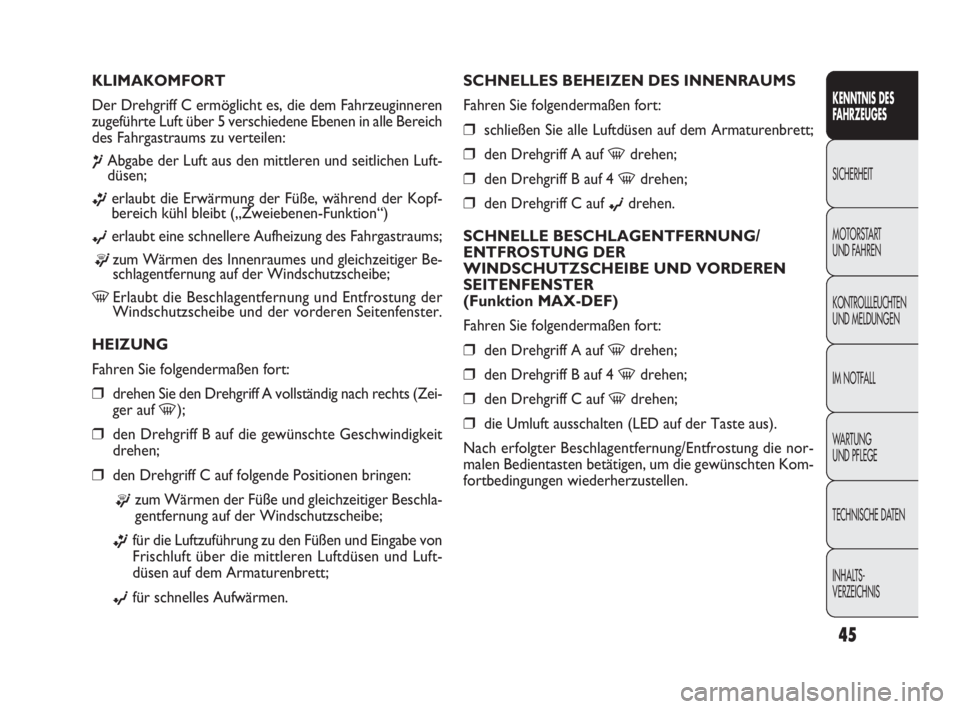

Der Drehgriff C ermöglicht es, die dem Fahrzeuginneren
zugeführte Luft über 5 verschiedene Ebenen in alle Bereich
des Fahrgastraums zu verteilen:
¶Abgabe der Luft aus den mittleren und seitlichen Luft-
düsen;
ßerlaubt die Erwärmung der Füße, während der Kopf-
bereich kühl bleibt („Zweiebenen-Funktion“)
©erlaubt eine schnellere Aufheizung des Fahrgastraums;
®zum Wärmen des Innenraumes und gleichzeitiger Be-
schlagentfernung auf der Windschutzscheibe;
-Erlaubt die Beschlagentfernung und Entfrostung der
Windschutzscheibe und der vorderen Seitenfenster.
HEIZUNG
Fahren Sie folgendermaßen fort:
❒drehen Sie den Drehgriff A vollständig nach rechts (Zei-
ger auf
-);
❒den Drehgriff B auf die gewünschte Geschwindigkeit
drehen;
❒den Drehgriff C auf folgende Positionen bringen:
®zum Wärmen der Füße und gleichzeitiger Beschla-
gentfernung auf der Windschutzscheibe;
ßfür die Luftzuführung zu den Füßen und Eingabe von
Frischluft über die mittleren Luftdüsen und Luft-
düsen auf dem Armaturenbrett;
©für schnelles Aufwärmen.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 45

46
EINSCHALTEN DES UMLUFTBETRIEBS
Die Taste D drücken: die aktive Funktion wird durch das
Aufleuchten der Led auf der Taste angezeigt.
Es empfiehlt sich, den Umluftbetrieb während eines Halts
im Stau oder im Tunnel einzuschalten, um die Einleitung
von verschmutzter Luft zu vermeiden.
Diese Funktion sollte nicht über einen längeren Zeitraum
benutzt werden, insbesondere dann, wenn sich mehrere
Personen im Fahrzeug befinden, um ein mögliches Be-
schlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je nach
gewählter Betriebsart („Heizung“ oder „Kühlung“), die ge-
wünschten Klimabedingungen schneller zu erzielen. Die
Einschaltung des Umluftbetriebs sollte bei regneri-
schen/kalten Tagen vermieden werden, um das Beschla-
gen der Scheiben zu vermeiden.
BESCHLAGENTFERNUNG/ ENTEISUNG DER
HECKSCHEIBE UND BEHEIZBARE
AUSSENSPIEGEL
(für Versionen/Märkte wo vorgesehen)

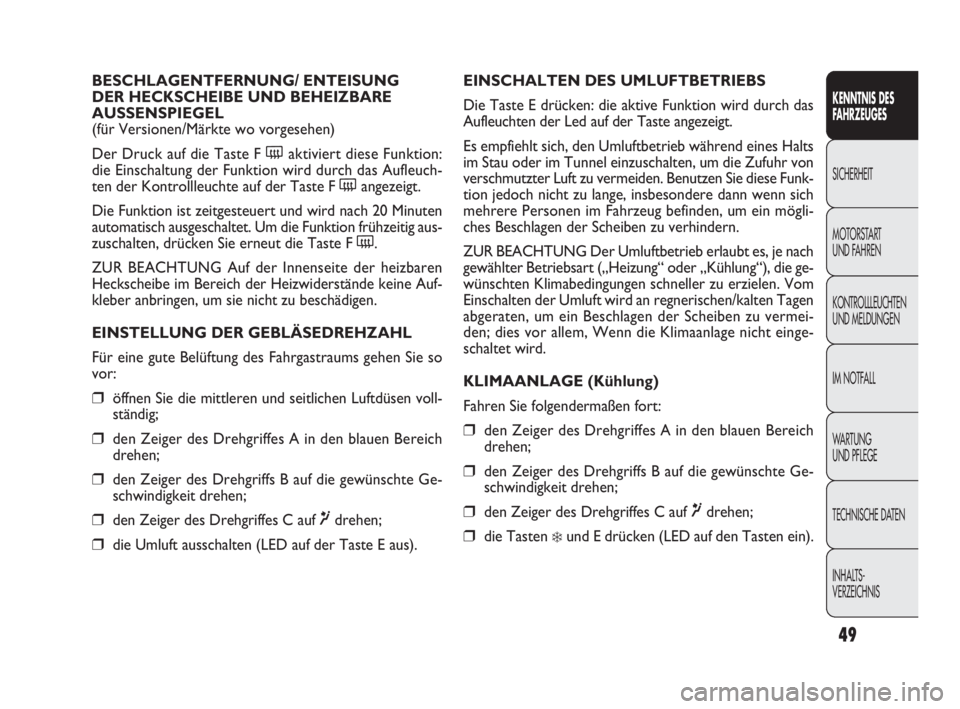

Drücken Sie die Taste E
(um diese Funktion zu aktivie-
ren. Die aktive Funktion wird durch das Aufleuchten des
Leds auf der Taste angezeigt.
Um die Funktion frühzeitig auszuschalten, drücken Sie er-
neut die Taste E
(.
ZUR BEACHTUNG Auf der Innenseite der heizbaren
Heckscheibe im Bereich der Heizwiderstände keine Auf-
kleber anbringen, um sie nicht zu beschädigen. Beschlagentfernung an den Scheiben

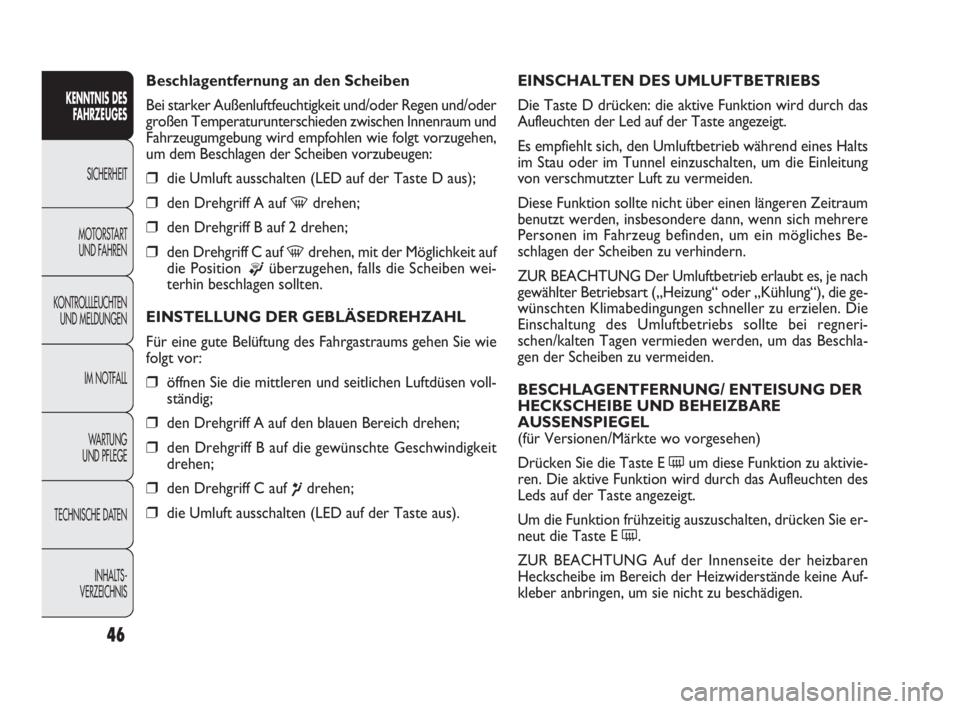

Bei starker Außenluftfeuchtigkeit und/oder Regen und/oder
großen Temperaturunterschieden zwischen Innenraum und
Fahrzeugumgebung wird empfohlen wie folgt vorzugehen,
um dem Beschlagen der Scheiben vorzubeugen:
❒die Umluft ausschalten (LED auf der Taste D aus);
❒den Drehgriff A auf -drehen;
❒den Drehgriff B auf 2 drehen;
❒den Drehgriff C auf -drehen, mit der Möglichkeit auf
die Position
®überzugehen, falls die Scheiben wei-
terhin beschlagen sollten.
EINSTELLUNG DER GEBLÄSEDREHZAHL
Für eine gute Belüftung des Fahrgastraums gehen Sie wie
folgt vor:
❒öffnen Sie die mittleren und seitlichen Luftdüsen voll-
ständig;
❒den Drehgriff A auf den blauen Bereich drehen;
❒den Drehgriff B auf die gewünschte Geschwindigkeit
drehen;
❒den Drehgriff C auf ¶drehen;
❒die Umluft ausschalten (LED auf der Taste aus).
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 46

47
MANUELLE KLIMAANLAGE (für Versionen/Märkte, wo vorgesehen)

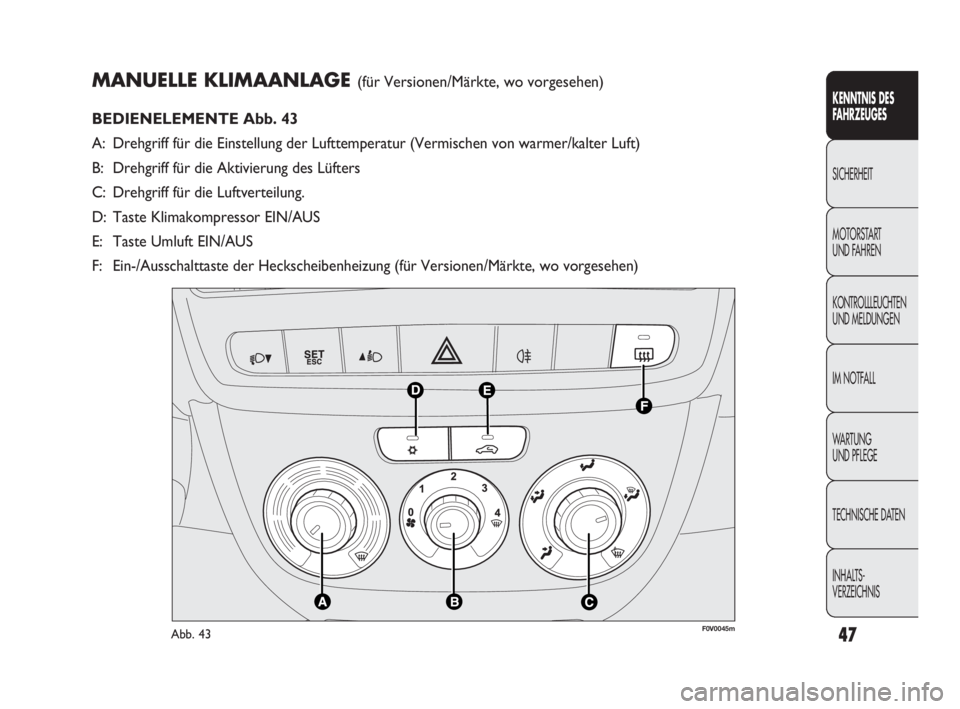

BEDIENELEMENTE Abb. 43
A: Drehgriff für die Einstellung der Lufttemperatur (Vermischen von warmer/kalter Luft)
B: Drehgriff für die Aktivierung des Lüfters
C: Drehgriff für die Luftverteilung.
D: Taste Klimakompressor EIN/AUS
E: Taste Umluft EIN/AUS
F: Ein-/Ausschalttaste der Heckscheibenheizung (für Versionen/Märkte, wo vorgesehen)
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0045mAbb. 43
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 47

48
Nach der Beschlagsentfernung/Enteisung die normalen Be-
dienungen betätigen, um die optimale Sicht beizubehalten.
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen und/oder
großen Temperaturunterschieden zwischen Innenraum und
Fahrzeugumgebung wird empfohlen wie folgt vorzugehen,
um dem Beschlagen der Scheiben vorzubeugen:
❒die Taste ❄drücken;
❒die Umluft ausschalten (LED auf der Taste E aus);
❒den Drehgriff A auf den roten Bereich drehen;
❒den Drehgriff B auf die 2. Geschwindigkeit drehen;
❒den Drehgriff C auf -oder auf ®stellen, wenn die
Scheibe keine Zeichen von Beschlag aufweist.
Die Klimaanlage ist sehr nützlich, um den Beschlag an den
Scheiben schneller zu entfernen: es genügt eine Be-
schlagsentfernung wie vorher beschrieben und die Akti-
vierung der Anlage mit der Taste

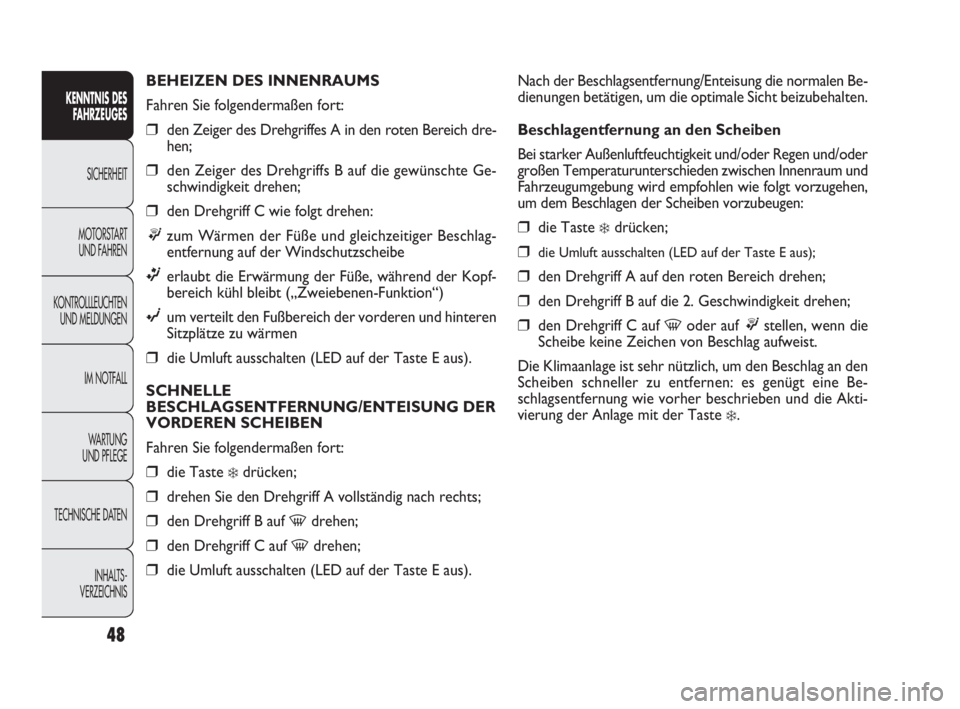

❄. BEHEIZEN DES INNENRAUMS
Fahren Sie folgendermaßen fort:
❒den Zeiger des Drehgriffes A in den roten Bereich dre-
hen;
❒den Zeiger des Drehgriffs B auf die gewünschte Ge-
schwindigkeit drehen;
❒den Drehgriff C wie folgt drehen:
®zum Wärmen der Füße und gleichzeitiger Beschlag-
entfernung auf der Windschutzscheibe
ßerlaubt die Erwärmung der Füße, während der Kopf-
bereich kühl bleibt („Zweiebenen-Funktion“)
©um verteilt den Fußbereich der vorderen und hinteren
Sitzplätze zu wärmen
❒die Umluft ausschalten (LED auf der Taste E aus).
SCHNELLE
BESCHLAGSENTFERNUNG/ENTEISUNG DER
VORDEREN SCHEIBEN
Fahren Sie folgendermaßen fort:
❒die Taste ❄drücken;
❒drehen Sie den Drehgriff A vollständig nach rechts;
❒den Drehgriff B auf -drehen;
❒den Drehgriff C auf -drehen;
❒die Umluft ausschalten (LED auf der Taste E aus).
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 48

49
EINSCHALTEN DES UMLUFTBETRIEBS
Die Taste E drücken: die aktive Funktion wird durch das
Aufleuchten der Led auf der Taste angezeigt.
Es empfiehlt sich, den Umluftbetrieb während eines Halts
im Stau oder im Tunnel einzuschalten, um die Zufuhr von
verschmutzter Luft zu vermeiden. Benutzen Sie diese Funk-
tion jedoch nicht zu lange, insbesondere dann wenn sich
mehrere Personen im Fahrzeug befinden, um ein mögli-
ches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je nach
gewählter Betriebsart („Heizung“ oder „Kühlung“), die ge-
wünschten Klimabedingungen schneller zu erzielen. Vom
Einschalten der Umluft wird an regnerischen/kalten Tagen
abgeraten, um ein Beschlagen der Scheiben zu vermei-
den; dies vor allem, Wenn die Klimaanlage nicht einge-
schaltet wird.
KLIMAANLAGE (Kühlung)
Fahren Sie folgendermaßen fort:
❒den Zeiger des Drehgriffes A in den blauen Bereich
drehen;
❒den Zeiger des Drehgriffs B auf die gewünschte Ge-
schwindigkeit drehen;
❒den Zeiger des Drehgriffes C auf ¶drehen;
❒die Tasten ❄und E drücken (LED auf den Tasten ein). BESCHLAGENTFERNUNG/ ENTEISUNG
DER HECKSCHEIBE UND BEHEIZBARE
AUSSENSPIEGEL
(für Versionen/Märkte wo vorgesehen)
Der Druck auf die Taste F (aktiviert diese Funktion:
die Einschaltung der Funktion wird durch das Aufleuch-
ten der Kontrollleuchte auf der Taste F (angezeigt.
Die Funktion ist zeitgesteuert und wird nach 20 Minuten
automatisch ausgeschaltet. Um die Funktion frühzeitig aus-
zuschalten, drücken Sie erneut die Taste F (.
ZUR BEACHTUNG Auf der Innenseite der heizbaren
Heckscheibe im Bereich der Heizwiderstände keine Auf-
kleber anbringen, um sie nicht zu beschädigen.
EINSTELLUNG DER GEBLÄSEDREHZAHL
Für eine gute Belüftung des Fahrgastraums gehen Sie so
vor:
❒öffnen Sie die mittleren und seitlichen Luftdüsen voll-
ständig;
❒den Zeiger des Drehgriffes A in den blauen Bereich
drehen;
❒den Zeiger des Drehgriffs B auf die gewünschte Ge-
schwindigkeit drehen;
❒den Zeiger des Drehgriffes C auf ¶drehen;
❒die Umluft ausschalten (LED auf der Taste E aus).
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 49
