SETUP-MENU
Menuen indeholder en række funktioner som er ordnet
i ring og kan vælges med knapperne▲og▼. Derved får
man adgang til de forskellige valgmuligheder og indstillin-
ger der er beskrevet i det følgende. For nogle funktioner
(„Ur“ og „Enhed“) findes der en undermenu. Setup-me-
nuen åbnes med et kort tryk på knappen SET ESC. Med
enkeltvise tryk på knapperne▲og▼kan man rulle op
og ned i menuen. Herefter er procedurerne forskellige af-
hængigt af den valgte menufunktion. Menuen indeholder
følgende funktioner:
– BELYSNING
– FARTGRÆNSE
– TRIP B DATA
– INDST. AF UR
–INDST.AFDATO
– VIS RADIO (hvis til stede)
– AUT. LÅSNING
– MÅLEENHEDER
–SPROG
– VOL. F. ADVARSLER
– VOL. F. KNAPPER
– SELALARM
(kun hvis tidligere deaktiveret)
– SERVICE Bemærk: Knapperne▲og▼aktiverer forskellige funk-
tioner alt efter følgende situationer:
Regulering af instrumentbelysning
– Når standardvisningen er aktiv, regulerer knapperne lys-
styrken i instrumentgruppe og autoradio.
Setup-menu
– rulning op eller ned i menuen;
– forhøjelse eller reduktion af værdier ved indstillinger.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 20

26

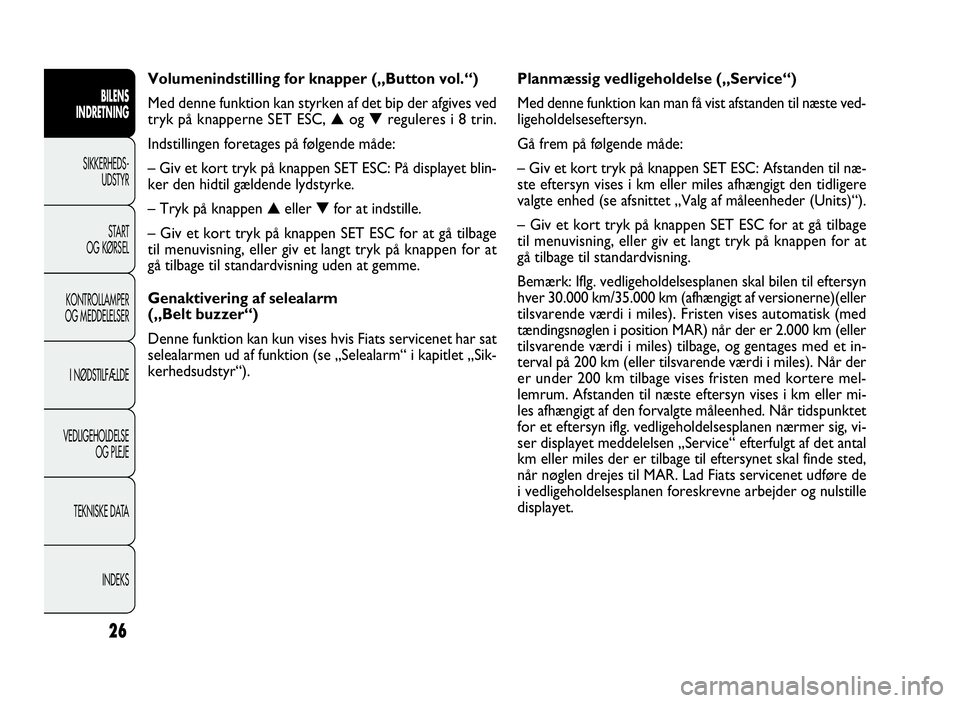

Planmæssig vedligeholdelse („Service“)
Med denne funktion kan man få vist afstanden til næste ved-
ligeholdelseseftersyn.
Gå frem på følgende måde:
– Giv et kort tryk på knappen SET ESC: Afstanden til næ-
ste eftersyn vises i km eller miles afhængigt den tidligere
valgte enhed (se afsnittet „Valg af måleenheder (Units)“).
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning.
Bemærk: Iflg. vedligeholdelsesplanen skal bilen til eftersyn
hver 30.000 km/35.000 km (afhængigt af versionerne)(eller
tilsvarende værdi i miles). Fristen vises automatisk (med
tændingsnøglen i position MAR) når der er 2.000 km (eller
tilsvarende værdi i miles) tilbage, og gentages med et in-
terval på 200 km (eller tilsvarende værdi i miles). Når der
er under 200 km tilbage vises fristen med kortere mel-
lemrum. Afstanden til næste eftersyn vises i km eller mi-
les afhængigt af den forvalgte måleenhed. Når tidspunktet
for et eftersyn iflg. vedligeholdelsesplanen nærmer sig, vi-
ser displayet meddelelsen „Service“ efterfulgt af det antal
km eller miles der er tilbage til eftersynet skal finde sted,
når nøglen drejes til MAR. Lad Fiats servicenet udføre de
i vedligeholdelsesplanen foreskrevne arbejder og nulstille
displayet. Volumenindstilling for knapper („Button vol.“)
Med denne funktion kan styrken af det bip der afgives ved
tryk på knapperne SET ESC,▲og▼reguleres i 8 trin.
Indstillingen foretages på følgende måde:
– Giv et kort tryk på knappen SET ESC: På displayet blin-
ker den hidtil gældende lydstyrke.
– Tryk på knappen▲eller▼for at indstille.
– Giv et kort tryk på knappen SET ESC for at gå tilbage
til menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
Genaktivering af selealarm
(„Belt buzzer“)
Denne funktion kan kun vises hvis Fiats servicenet har sat
selealarmen ud af funktion (se „Selealarm“ i kapitlet „Sik-
kerhedsudstyr“).
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-034 DOBLO LUM DA 2e.qxd 26-05-2010 13:55 Pagina 26

117

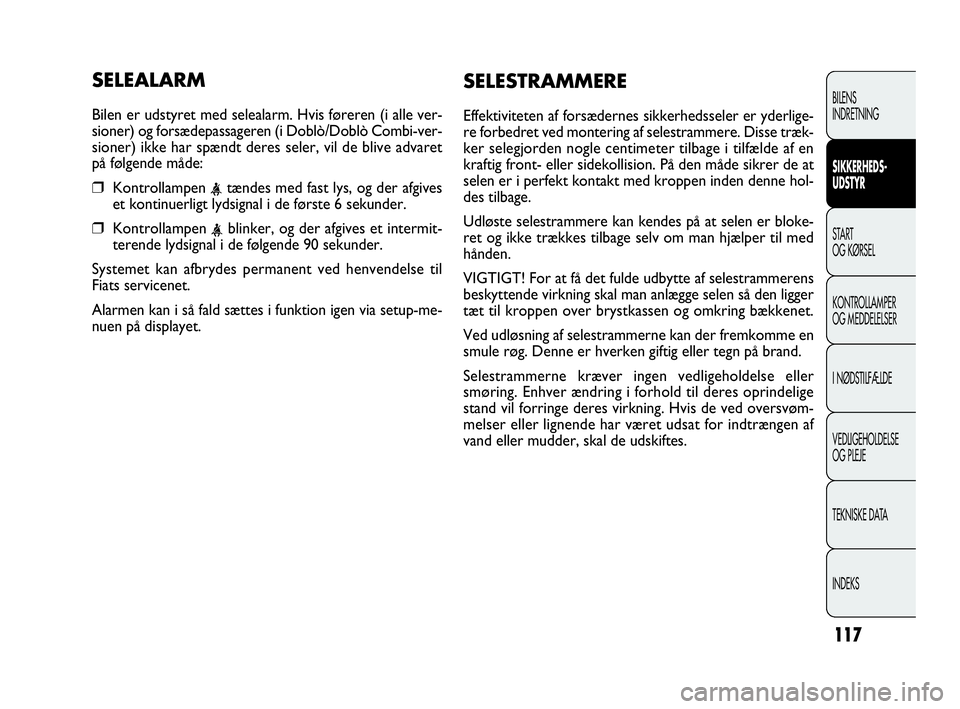

SELEALARM
Bilen er udstyret med selealarm. Hvis føreren (i alle ver-
sioner) og forsædepassageren (i Doblò/Doblò Combi-ver-
sioner) ikke har spændt deres seler, vil de blive advaret
på følgende måde:
❒Kontrollampen et kontinuerligt lydsignal i de første 6 sekunder.
❒Kontrollampen terende lydsignal i de følgende 90 sekunder.
Systemet kan afbrydes permanent ved henvendelse til
Fiats servicenet.
Alarmen kan i så fald sættes i funktion igen via setup-me-
nuen på displayet.
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
SELESTRAMMERE
Effektiviteten af forsædernes sikkerhedsseler er yderlige-
re forbedret ved montering af selestrammere. Disse træk-
ker selegjorden nogle centimeter tilbage i tilfælde af en
kraftig front- eller sidekollision. På den måde sikrer de at
selen er i perfekt kontakt med kroppen inden denne hol-
des tilbage.
Udløste selestrammere kan kendes på at selen er bloke-
ret og ikke trækkes tilbage selv om man hjælper til med
hånden.
VIGTIGT! For at få det fulde udbytte af selestrammerens
beskyttende virkning skal man anlægge selen så den ligger
tæt til kroppen over brystkassen og omkring bækkenet.
Ved udløsning af selestrammerne kan der fremkomme en
smule røg. Denne er hverken giftig eller tegn på brand.
Selestrammerne kræver ingen vedligeholdelse eller
smøring. Enhver ændring i forhold til deres oprindelige
stand vil forringe deres virkning. Hvis de ved oversvøm-
melser eller lignende har været udsat for indtrængen af
vand eller mudder, skal de udskiftes.
115-132 DOBLO LUM DA 2e 26-05-2010 14:47 Pagina 117

148
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

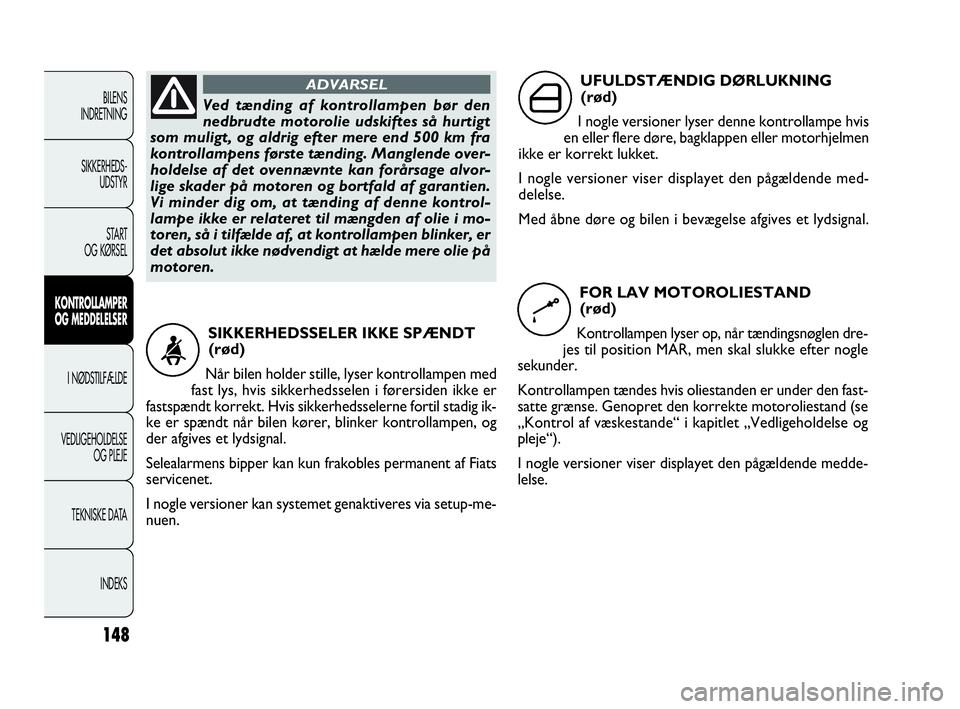

Ved tænding af kontrollampen bør den
nedbrudte motorolie udskiftes så hurtigt
som muligt, og aldrig efter mere end 500 km fra
kontrollampens første tænding. Manglende over-
holdelse af det ovennævnte kan forårsage alvor-
lige skader på motoren og bortfald af garantien.
Vi minder dig om, at tænding af denne kontrol-
lampe ikke er relateret til mængden af olie i mo-
toren, så i tilfælde af, at kontrollampen blinker, er
det absolut ikke nødvendigt at hælde mere olie på
motoren.
ADVARSEL
SIKKERHEDSSELER IKKE SPÆNDT
(rød)
Når bilen holder stille, lyser kontrollampen med
fast lys, hvis sikkerhedsselen i førersiden ikke er
fastspændt korrekt. Hvis sikkerhedsselerne fortil stadig ik-
ke er spændt når bilen kører, blinker kontrollampen, og
der afgives et lydsignal.
Selealarmens bipper kan kun frakobles permanent af Fiats
servicenet.
I nogle versioner kan systemet genaktiveres via setup-me-
nuen.
<
UFULDSTÆNDIG DØRLUKNING
(rød)
I nogle versioner lyser denne kontrollampe hvis
en eller flere døre, bagklappen eller motorhjelmen
ikke er korrekt lukket.
I nogle versioner viser displayet den pågældende med-
delelse.
Med åbne døre og bilen i bevægelse afgives et lydsignal.
FOR LAV MOTOROLIESTAND
(rød)
Kontrollampen lyser op, når tændingsnøglen dre-
jes til position MAR, men skal slukke efter nogle
sekunder.
Kontrollampen tændes hvis oliestanden er under den fast-
satte grænse. Genopret den korrekte motoroliestand (se
„Kontrol af væskestande“ i kapitlet „Vedligeholdelse og
pleje“).
I nogle versioner viser displayet den pågældende medde-
lelse.
´
k
143-154 DOBLO LUM DA 2e 26-05-2010 14:49 Pagina 148

152
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
FEJL VED UDVENDIG BELYSNING
(ravfarvet)
I nogle versioner lyser denne kontrollampe op
hvis en af følgende lygter svigter:
– positionslygter
– kørelygter
– stoplygter (undtagen 3. stoplygte)
– tågebaglygte
– blinklygter
– nummerpladelygter.
Fejlen kan være forårsaget af en eller flere overbrændte
pærer, overbrændt sikring eller afbrydelse i de elektriske
forbindelser.
I nogle versioner tændes kontrollampen èi stedet.
I nogle versioner viser displayet den pågældende medde-
lelse.
W
GENEREL ADVARSEL OM FEJL
(ravfarvet)
Kontrollampen lyser op under følgende oms-
tændigheder:
Fejl ved olietrykssensor
Kontrollampen lyser op hvis der konstateres en fejl ved
sensoren for motorolietryk.
Lad hurtigst muligt til Fiats servicenet udbedre fejlen.
Fejl ved udvendig belysning
(afhængigt af versioner/markeder)
Se beskrivelse for kontrollampen
6.
Brændstofafbryder udløst
Kontrollampen lyser op hvis den inertiaktiverede brænd-
stofafbryder er udløst.
I nogle versioner viser displayet den pågældende med-
delelse.
Fejl ved parkeringssensorer
(afhængigt af versioner/markeder)
Se beskrivelse for kontrollampen t.
Fejl ved Start&Stop-system
(afhængigt af versioner/markeder)
Kontrollampen tænder, når der forekommer fejl
i Start&Stop-systemet.
è
FEJL VED FIAT CODE STARTSPÆRRE
(ravfarvet)
Tænding af kontrollampen
Y(i nogle versioner
ledsaget af en meddelelse på displayet), angiver fejl
ved Fiat code startspærren eller, hvis til stede, ved alarm-
systemet. Henvend dig hurtigst muligt til Fiats servicenet.
Y
143-154 DOBLO LUM DA 2e 26-05-2010 14:49 Pagina 152

187
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
BESKYTTET KREDS SIKRING AMPERE FIGUR
Nærlys i højre side F12 7,5 177
Loftslampe fortil, loftslampe bagtil, lamper på solskærme, sidelys på døre, lys i bagagerum F32 7,5 177
Instrumentgruppe F53 5 177
Motor til aflåsning/oplåsning af døre, motor til aktivering af deadlock,
motor til oplåsning af bagklap F38 20 177
Brændstofsystem + batteri til diagnosestik for EOBD-system, styreenhed
for automatisk klimaanlæg, alarmsirene, autoradio, styreenhed for convergence
Blue&Me™, styreenhed for registrering af dæktryk F36 10 177
Elektropumpe for front- og bagrudevasker F43 15 177
Motor til eldrevet rude i fordøren i passagersiden F48 20 177
Nærlys i venstre side, lygteregulator F13 7,5 177
Forsyning til kontakt på bremsepedal, kontakt på koblingspedal, indvendigt
varmeapparat, styreenhed for convergence Blue&Me™, forberedelse for autoradio F51 7,5 177
Forsyning til instrumentgruppe, kontakt på bremsepedal, tredje stoplygte F37 5 177
Forsyning til belysning af kontrolpaneler, styreenhed for parkeringssensor, styreenhed
for registrering af dæktryk, bevægelse af de eldrevne sidespejle, regnsensor,
styreenhed for eldrevet soltag, stik til telematisk information – my-port F49 5 177
Forsyning til relæ for motorsikringsboks og relæ for bodycomputerens styreenhed F31 5 177
Motor til eldrevet rude i fordøren i førersiden F47 20 177
Strømudtag bagtil F94 15 177
Cigarettænder/strømudtag i kabine F95 15 177
Cigarettænder/strømudtag i kabine F96 15 177
Opvarmning af førersæde F97 10 177
Opvarmning af passagersæde F98 10 177
155-190 DOBLO LUM DA 2e 26-05-2010 15:00 Pagina 187

207
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

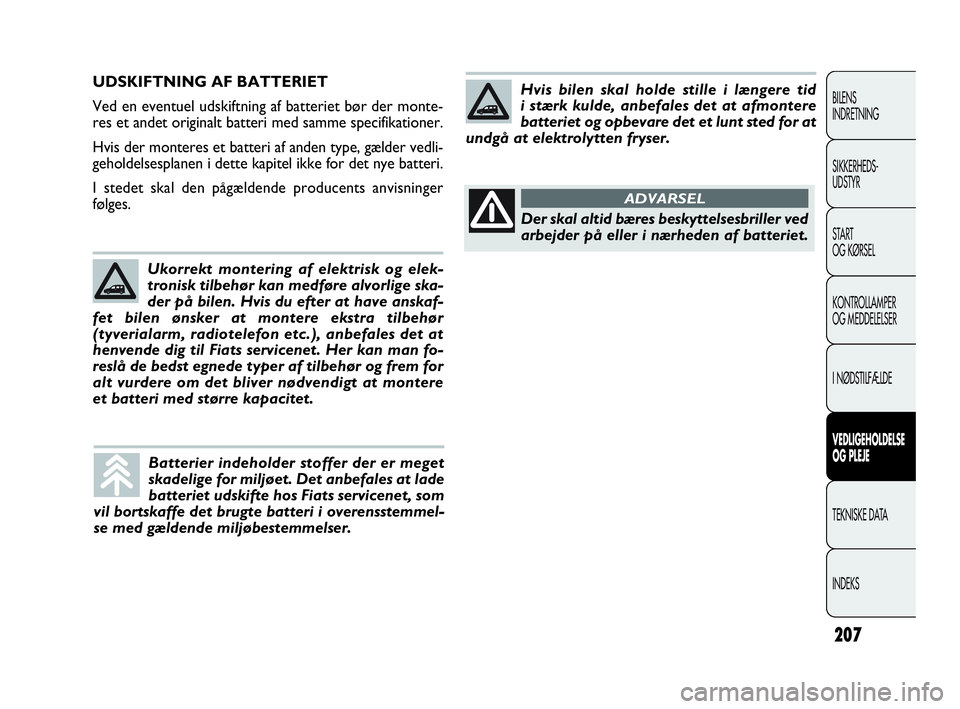

UDSKIFTNING AF BATTERIET
Ved en eventuel udskiftning af batteriet bør der monte-
res et andet originalt batteri med samme specifikationer.
Hvis der monteres et batteri af anden type, gælder vedli-
geholdelsesplanen i dette kapitel ikke for det nye batteri.
I stedet skal den pågældende producents anvisninger
følges.
Ukorrekt montering af elektrisk og elek-
tronisk tilbehør kan medføre alvorlige ska-
der på bilen. Hvis du efter at have anskaf-
fet bilen ønsker at montere ekstra tilbehør
(tyverialarm, radiotelefon etc.), anbefales det at
henvende dig til Fiats servicenet. Her kan man fo-
reslå de bedst egnede typer af tilbehør og frem for
alt vurdere om det bliver nødvendigt at montere
et batteri med større kapacitet.
Batterier indeholder stoffer der er meget
skadelige for miljøet. Det anbefales at lade
batteriet udskifte hos Fiats servicenet, som
vil bortskaffe det brugte batteri i overensstemmel-
se med gældende miljøbestemmelser.
Hvis bilen skal holde stille i længere tid
i stærk kulde, anbefales det at afmontere
batteriet og opbevare det et lunt sted for at
undgå at elektrolytten fryser.
Der skal altid bæres beskyttelsesbriller ved
arbejder på eller i nærheden af batteriet.
ADVARSEL
191-218 DOBLO LUM DA 2e 26-05-2010 15:18 Pagina 207

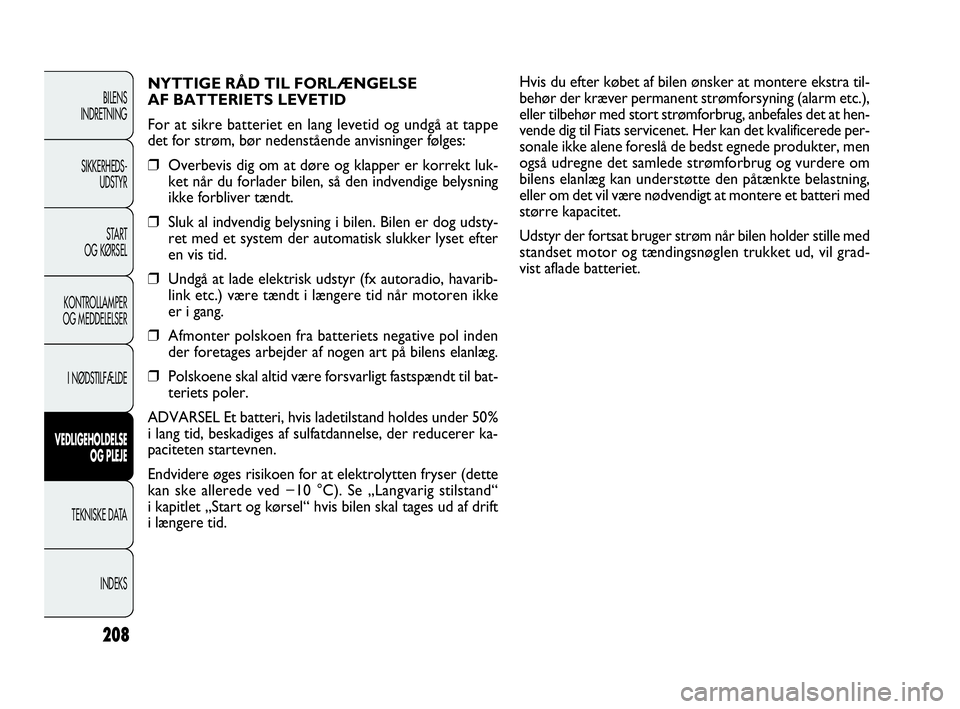

Hvis du efter købet af bilen ønsker at montere ekstra til-
behør der kræver permanent strømforsyning (alarm etc.),
eller tilbehør med stort strømforbrug, anbefales det at hen-
vende dig til Fiats servicenet. Her kan det kvalificerede per-
sonale ikke alene foreslå de bedst egnede produkter, men
også udregne det samlede strømforbrug og vurdere om
bilens elanlæg kan understøtte den påtænkte belastning,
eller om det vil være nødvendigt at montere et batteri med
større kapacitet.
Udstyr der fortsat bruger strøm når bilen holder stille med
standset motor og tændingsnøglen trukket ud, vil grad-
vist aflade batteriet.
208
NYTTIGE RÅD TIL FORLÆNGELSE
AF BATTERIETS LEVETID
For at sikre batteriet en lang levetid og undgå at tappe
det for strøm, bør nedenstående anvisninger følges:
❒Overbevis dig om at døre og klapper er korrekt luk-
ket når du forlader bilen, så den indvendige belysning
ikke forbliver tændt.
❒Sluk al indvendig belysning i bilen. Bilen er dog udsty-
ret med et system der automatisk slukker lyset efter
en vis tid.
❒Undgå at lade elektrisk udstyr (fx autoradio, havarib-
link etc.) være tændt i længere tid når motoren ikke
er i gang.
❒Afmonter polskoen fra batteriets negative pol inden
der foretages arbejder af nogen art på bilens elanlæg.
❒Polskoene skal altid være forsvarligt fastspændt til bat-
teriets poler.
ADVARSEL Et batteri, hvis ladetilstand holdes under 50%
i lang tid, beskadiges af sulfatdannelse, der reducerer ka-
paciteten startevnen.
Endvidere øges risikoen for at elektrolytten fryser (dette
kan ske allerede ved −10 °C). Se „Langvarig stilstand“
i kapitlet „Start og kørsel“ hvis bilen skal tages ud af drift
i længere tid.BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
191-218 DOBLO LUM DA 2e 26-05-2010 15:18 Pagina 208

269
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
STA R T
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

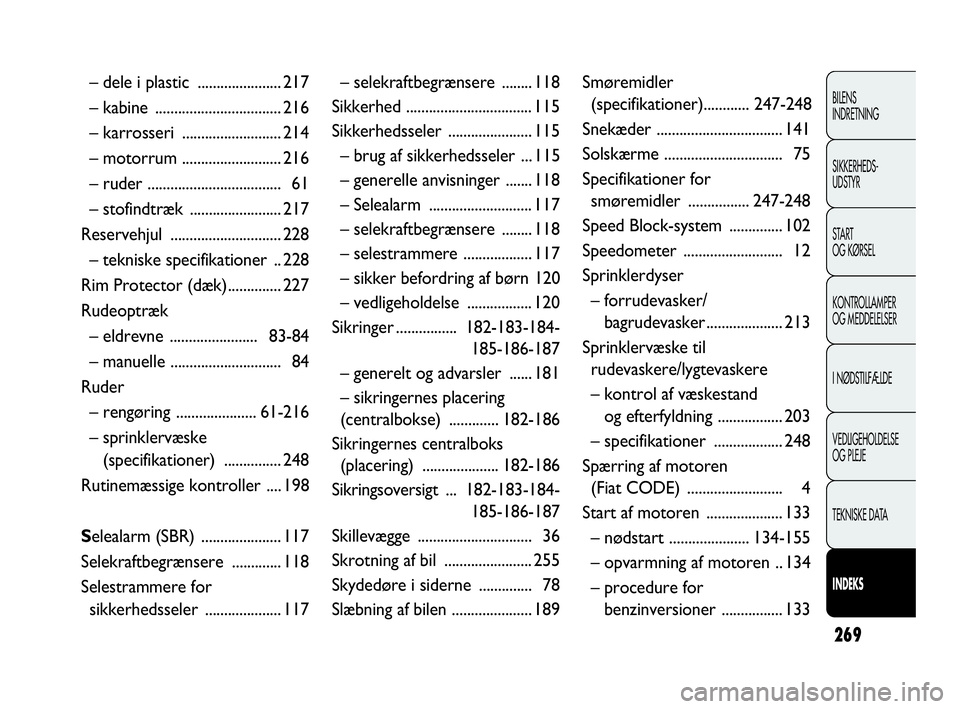

– dele i plastic ...................... 217
– kabine ................................. 216
– karrosseri .......................... 214
– motorrum .......................... 216
– ruder ................................... 61
– stofindtræk ........................ 217
Reservehjul ............................. 228
– tekniske specifikationer .. 228
Rim Protector (dæk).............. 227
Rudeoptræk
– eldrevne .......................83-84
– manuelle ............................. 84
Ruder
– rengøring .....................61-216
– sprinklervæske
(specifikationer) ............... 248
Rutinemæssige kontroller .... 198
Selealarm (SBR) ..................... 117
Selekraftbegrænsere ............. 118
Selestrammere for
sikkerhedsseler .................... 117– selekraftbegrænsere ........ 118
Sikkerhed ................................. 115
Sikkerhedsseler ...................... 115
– brug af sikkerhedsseler ... 115
– generelle anvisninger ....... 118
– Selealarm ........................... 117
– selekraftbegrænsere ........ 118
– selestrammere .................. 117
– sikker befordring af børn 120
– vedligeholdelse ................. 120
Sikringer................182-183-184-
185-186-187
– generelt og advarsler ...... 181
– sikringernes placering
(centralbokse) .............182-186
Sikringernes centralboks
(placering) ....................182-186
Sikringsoversigt ...182-183-184-
185-186-187
Skillevægge .............................. 36
Skrotning af bil ....................... 255
Skydedøre i siderne .............. 78
Slæbning af bilen ..................... 189Smøremidler
(specifikationer)............247-248
Snekæder ................................. 141
Solskærme ............................... 75
Specifikationer for
smøremidler ................247-248
Speed Block-system .............. 102
Speedometer .......................... 12
Sprinklerdyser
– forrudevasker/
bagrudevasker.................... 213
Sprinklervæske til
rudevaskere/lygtevaskere
– kontrol af væskestand
og efterfyldning ................. 203
– specifikationer .................. 248
Spærring af motoren
(Fiat CODE) ......................... 4
Start af motoren .................... 133
– nødstart .....................134-155
– opvarmning af motoren .. 134
– procedure for
benzinversioner ................ 133
261-272 DOBLO LUM DA 2e 26-05-2010 15:26 Pagina 269
