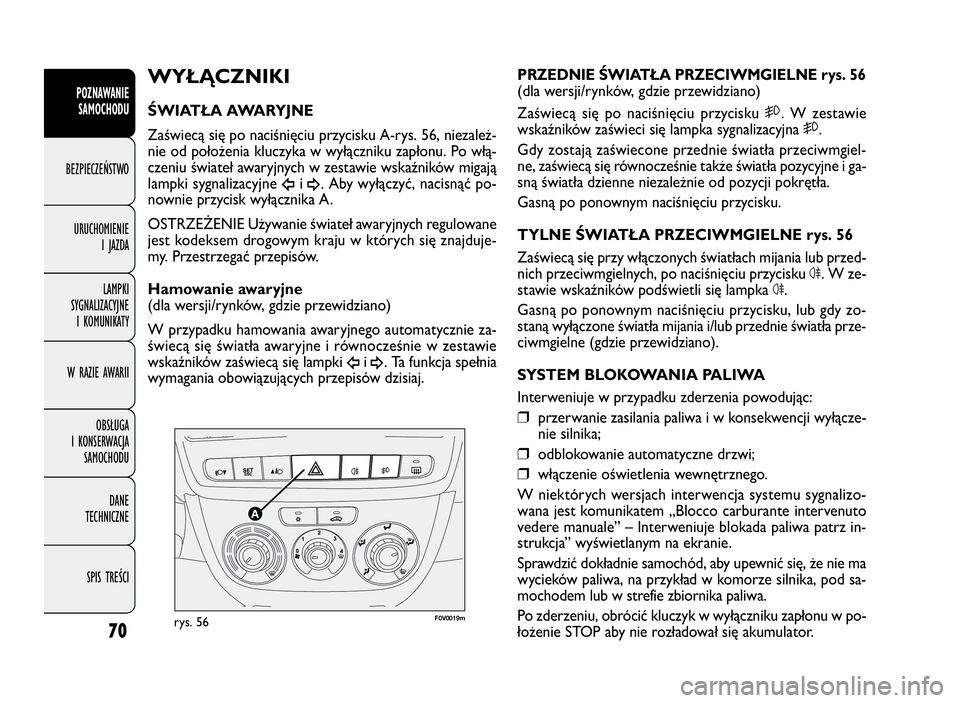

F0V0019mrys. 56
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE rys. 56
(dla wersji/rynków, gdzie przewidziano)
Zaświecą się po naciśnięciu przycisku 5. W zestawie
wskaźników zaświeci się lampka sygnalizacyjna 5.
Gdy zostają zaświecone przednie światła przeciwmgiel-
ne, zaświecą się równocześnie także światła pozycyjne i ga-
sną światła dzienne niezależnie od pozycji pokrętła.
Gasną po ponownym naciśnięciu przycisku.
TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 56
Zaświecą się przy włączonych światłach mijania lub przed-
nich przeciwmgielnych, po naciśnięciu przycisku
4. W ze-
stawie wskaźników podświetli się lampka
4.
Gasną po ponownym naciśnięciu przycisku, lub gdy zo-
staną wyłączone światła mijania i/lub przednie światła prze-
ciwmgielne (gdzie przewidziano).
SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia powodując:
❒przerwanie zasilania paliwa i w konsekwencji wyłącze-
nie silnika;
❒odblokowanie automatyczne drzwi;
❒włączenie oświetlenia wewnętrznego.
W niektórych wersjach interwencja systemu sygnalizo-
wana jest komunikatem „Blocco carburante intervenuto
vedere manuale” – Interweniuje blokada paliwa patrz in-
strukcja” wyświetlanym na ekranie.
Sprawdzić dokładnie samochód, aby upewnić się, że nie ma
wycieków paliwa, na przykład w komorze silnika, pod sa-
mochodem lub w strefie zbiornika paliwa.
Po zderzeniu, obrócić kluczyk w wyłączniku zapłonu w po-
łożenie STOP aby nie rozładował się akumulator.
WYŁĄCZNIKI
ŚWIATŁA AWARYJNE
Zaświecą się po naciśnięciu przycisku A-rys. 56, niezależ-
nie od położenia kluczyka w wyłączniku zapłonu. Po włą-
czeniu świateł awaryjnych w zestawie wskaźników migają
lampki sygnalizacyjne
Îi¥. Aby wyłączyć, nacisnąć po-
nownie przycisk wyłącznika A.
OSTRZEŻENIE Używanie świateł awaryjnych regulowane
jest kodeksem drogowym kraju w których się znajduje-
my. Przestrzegać przepisów.
Hamowanie awaryjne
(dla wersji/rynków, gdzie przewidziano)
W przypadku hamowania awaryjnego automatycznie za-
świecą się światła awaryjne i równocześnie w zestawie
wskaźników zaświecą się lampki
Îi¥. Ta funkcja spełnia
wymagania obowiązujących przepisów dzisiaj.
70
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
035-114 DOBLO LUM PL 2e 28-05-2010 15:33 Pagina 70

261
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
– półka tylna (umieszczenie) 88
– powiększenie bagażnika ... 89
– wyjęcie półki tylnej ......... 88
Bagażnik
– mocowanie bagażu .......... 91
– otwarcie/zamknięcie
z wnętrza .....................85-86
– otwieranie pilotem .......... 6
– powiększenie bagażnika .. 89
Bezpieczeństwo ..................... 115
Bezpieczeństwo dzieci .......... 80
Bezpieczniki............182-183-184-
185-186-187
– ostrzeżenia ogólne ........... 181
– rozmieszczenie
bezpieczników (skrzynki
bezpieczników) ........ 182-186
Bieg wsteczny (lampa)
– wymiana żarówek ............ 175
Blokada kierownicy ............... 9Blokowanie drzwi
tylnych .........................80-81-82
Blokowanie paliwa (system) 70
Blokowanie silnika
(Fiat CODE) ......................... 4
Brake Assist (system) ........... 98
Charakterystyka
olejów ...........................247-248
Charakterystyki techniczne . 219
Chłodzenie silnika
– charakterystyka ................ 248
– sprawdzenie poziomów
i uzupełnienie .................... 203
Ciśnienie w oponach ............ 229
CO2 spalin .............................. 253
CODE card ............................. 5
Cruise Control
(regulator stałej prędkości) 63
Czujniki di parkowania ......... 103
Czyszczenie i obsługa ABS .......................................... 96
Air bag boczny (side bag -
window bag) ........130-131-132
– ostrzeżenia ogólne ........... 139
Air bag przednie .................... 128
– dezaktywacja ..................... 130
– kierowcy ............................ 129
– pasażera ............................. 129
Akumulator.............................. 206
– doładowanie ....................... 188
– obsługa ............................... 208
– uruchomienie za pomocą
akumulatora dodatkowego 155
– wymiana ............................. 207
– zalecenia dotyczące
przedłużenia trwałości .... 208
ASR (system) .......................... 100
Bagażnik .................................. 85
– mocowanie bagażu .......... 91
SPIS TREŚCI
261-272 DOBLO LUM PL 2e 28-05-2010 15:24 Pagina 261

271
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS TREŚCI
Wnętrze (czyszczenie) .........216
Wskaźnik obrotów silnika
(obrotomierz) ...................... 12
Wskaźnik poziomu paliwa ... 13
– typ paliwa...................111-112
Wskaźnik prędkości
samochodu
(prędkościomierz) ............... 12
Wskaźnik temperatury
płynu chłodzącego silnik ..... 13
– typ płynu chłodzącego .... 248
Wycieraczka szyby tylnej
– charakterystyka płynu
spryskiwaczy szyby
tylnej ................................... 248
– działanie ............................. 62
– wymiana pióra .................. 212
Wycieraczki szyby przedniej
– charakterystyka płynu
spryskiwaczy szyby
przedniej ............................ 248
– działanie ............................. 62
– pióra wycieraczek ... 211-212
– spryskiwacze ..................... 213Wykaz
bezpieczników......182-183-184-
185-186-187
Wykaz czynności przeglądów
okresowych .........192-194-196
Wyłącznik zapłonu ................. 9
– blokada kierownicy ........... 9
Wyłącznik zapłonu i blokada
kierownicy ............................. 9
Wyloty powietrza
klimatyzacji ............................ 43
Wymiana baterii w pilocie ... 6
Wymiana bezpieczników
– ostrzeżenia ogólne ........... 181
– rozmieszczenie
bezpieczników (skrzynki
bezpieczników) ........ 182-186
– wykaz
bezpieczników ..182-183-184-
.............................185-186-187
Wymiana koła ......................... 156
– ciśnienie pompowania
opon ................................... 229
– typy opon i obręczy kół .. 228– zalecenia ogólne
i ostrzeżenia ...................... 156
Wymiana żarówek
– typy żarówek ..................... 170
– wnętrze .............................. 178
– zalecenia ogólne ............... 169
– zewnętrznej ....................... 172
Wymiary samochodu ... 230-231
Wyposażenie wnętrza .......... 71
Wyposażenie wnętrza .......... 71
Wyświetlacz cyfrowy ............ 14
– ekran standard .................. 14
– menu ustawień- ................. 15
– przyciski sterujące ............ 14
Wyświetlacz wielofunkcyjny 19
– ekran standard .................. 19
– menu ustawień ................. 20
– przyciski sterujące ............ 19
Zagłówki
– przedni ............................... 38
– tylny .................................... 38
