FIAT DOBLO COMBI 2010 Libretto Uso Manutenzione (in Italian)

20
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

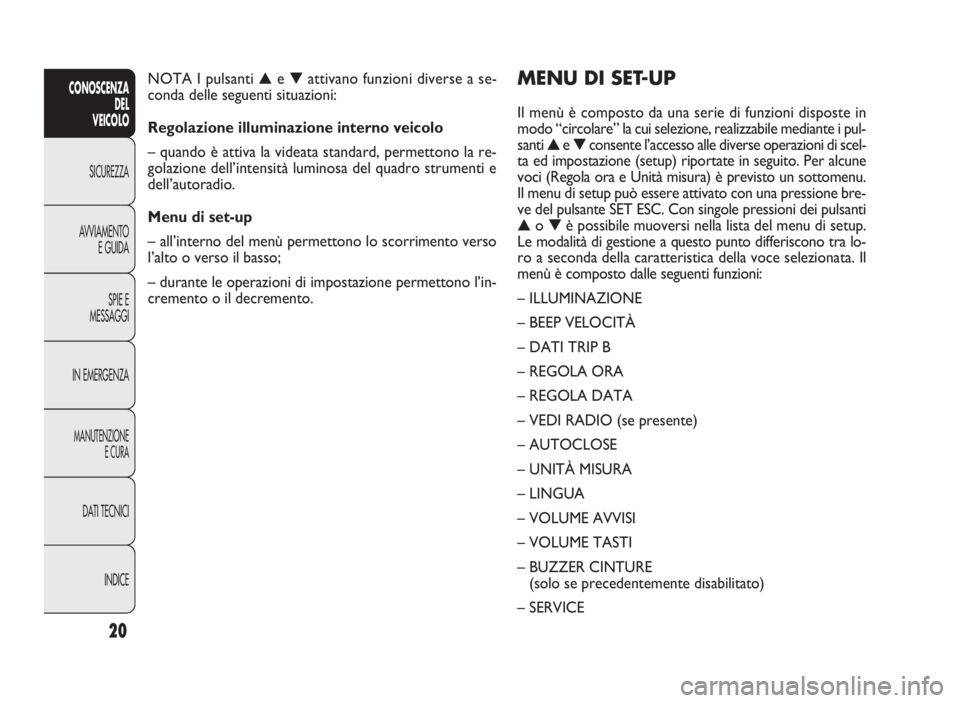

MENU DI SET-UP
Il menù è composto da una serie di funzioni disposte in
modo “circolare” la cui selezione, realizzabile mediante i pul-
santi▲e▼consente l’accesso alle diverse operazioni di scel-
ta ed impostazione (setup) riportate in seguito. Per alcune
voci (Regola ora e Unità misura) è previsto un sottomenu.
Il menu di setup può essere attivato con una pressione bre-
ve del pulsante SET ESC. Con singole pressioni dei pulsanti
▲o▼è possibile muoversi nella lista del menu di setup.
Le modalità di gestione a questo punto differiscono tra lo-
ro a seconda della caratteristica della voce selezionata. Il
menù è composto dalle seguenti funzioni:
– ILLUMINAZIONE
– BEEP VELOCITÀ
– DATI TRIP B
–REGOLAORA
– REGOLA DATA
– VEDI RADIO (se presente)
– AUTOCLOSE
– UNITÀ MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BUZZER CINTURE
(solo se precedentemente disabilitato)
– SERVICE NOTA I pulsanti▲e▼attivano funzioni diverse a se-
conda delle seguenti situazioni:
Regolazione illuminazione interno veicolo
– quando è attiva la videata standard, permettono la re-
golazione dell’intensità luminosa del quadro strumenti e
dell’autoradio.
Menu di set-up
– all’interno del menù permettono lo scorrimento verso
l’alto o verso il basso;
– durante le operazioni di impostazione permettono l’in-
cremento o il decremento.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 20

21
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

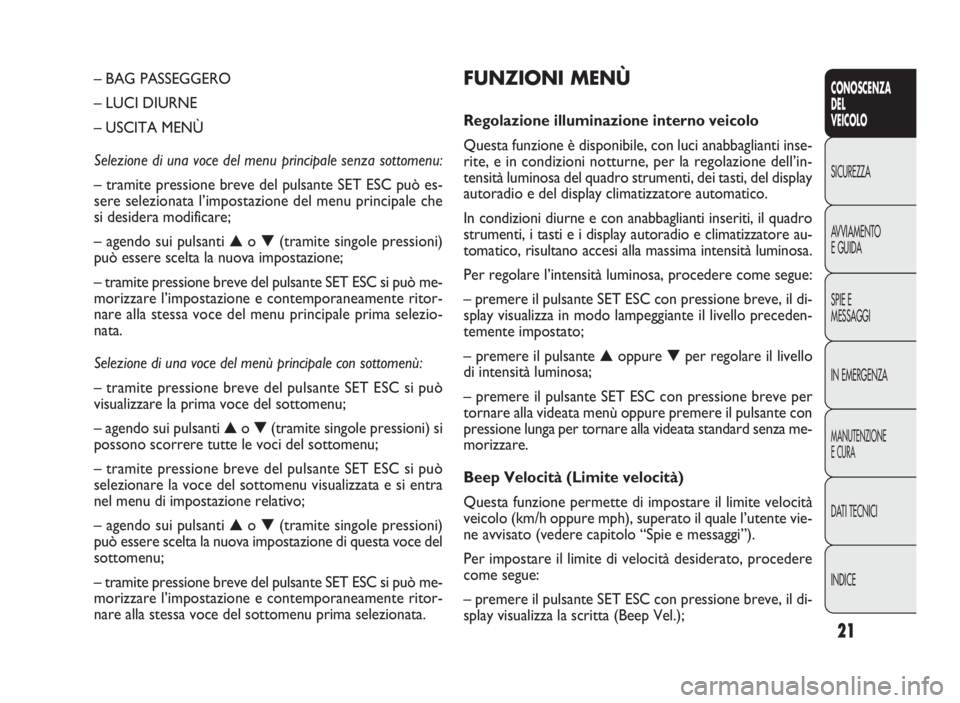

FUNZIONI MENÙ
Regolazione illuminazione interno veicolo
Questa funzione è disponibile, con luci anabbaglianti inse-
rite, e in condizioni notturne, per la regolazione dell’in-
tensità luminosa del quadro strumenti, dei tasti, del display
autoradio e del display climatizzatore automatico.
In condizioni diurne e con anabbaglianti inseriti, il quadro
strumenti, i tasti e i display autoradio e climatizzatore au-
tomatico, risultano accesi alla massima intensità luminosa.
Per regolare l’intensità luminosa, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante il livello preceden-
temente impostato;
– premere il pulsante▲oppure▼per regolare il livello
di intensità luminosa;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare il limite velocità
veicolo (km/h oppure mph), superato il quale l’utente vie-
ne avvisato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità desiderato, procedere
come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta (Beep Vel.); – BAG PASSEGGERO
– LUCI DIURNE
– USCITA MENÙ
Selezione di una voce del menu principale senza sottomenu:
– tramite pressione breve del pulsante SET ESC può es-
sere selezionata l’impostazione del menu principale che
si desidera modificare;
– agendo sui pulsanti▲o▼(tramite singole pressioni)
può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente ritor-
nare alla stessa voce del menu principale prima selezio-
nata.
Selezione di una voce del menù principale con sottomenù:
– tramite pressione breve del pulsante SET ESC si può
visualizzare la prima voce del sottomenu;
– agendo sui pulsanti▲o▼(tramite singole pressioni) si
possono scorrere tutte le voci del sottomenu;
– tramite pressione breve del pulsante SET ESC si può
selezionare la voce del sottomenu visualizzata e si entra
nel menu di impostazione relativo;
– agendo sui pulsanti▲o▼(tramite singole pressioni)
può essere scelta la nuova impostazione di questa voce del
sottomenu;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente ritor-
nare alla stessa voce del sottomenu prima selezionata.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 21

22
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

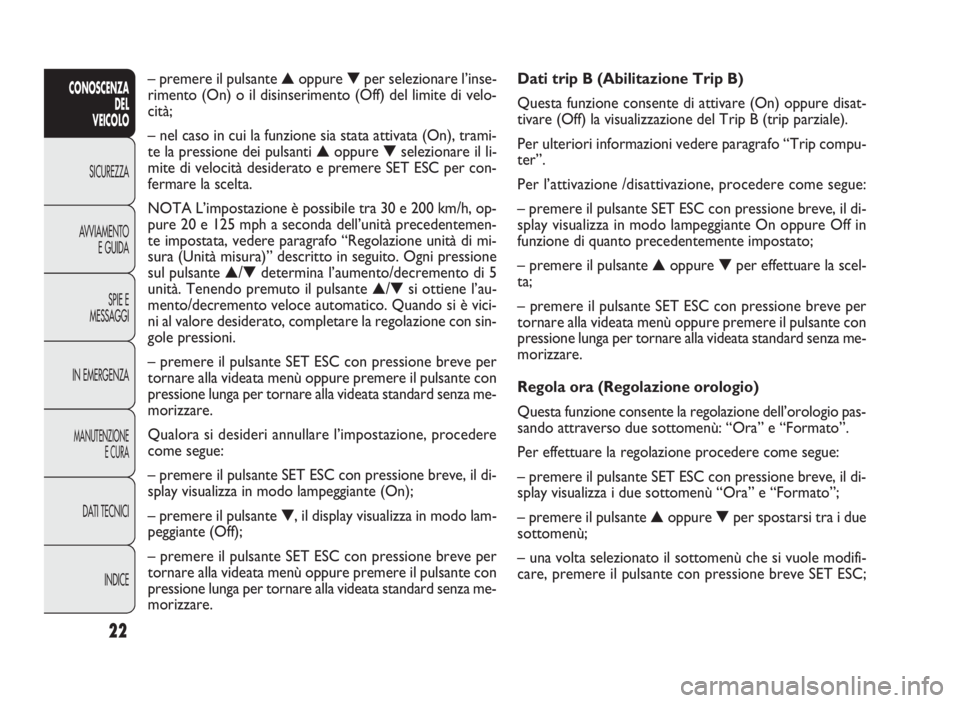

Dati trip B (Abilitazione Trip B)
Questa funzione consente di attivare (On) oppure disat-
tivare (Off) la visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere paragrafo “Trip compu-
ter”.
Per l’attivazione /disattivazione, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante On oppure Off in
funzione di quanto precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Regola ora (Regolazione orologio)
Questa funzione consente la regolazione dell’orologio pas-
sando attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante▲oppure▼per spostarsi tra i due
sottomenù;
– una volta selezionato il sottomenù che si vuole modifi-
care, premere il pulsante con pressione breve SET ESC; – premere il pulsante▲oppure▼per selezionare l’inse-
rimento (On) o il disinserimento (Off) del limite di velo-
cità;
– nel caso in cui la funzione sia stata attivata (On), trami-
te la pressione dei pulsanti▲oppure▼selezionare il li-
mite di velocità desiderato e premere SET ESC per con-
fermare la scelta.
NOTA L’impostazione è possibile tra 30 e 200 km/h, op-
pure 20 e 125 mph a seconda dell’unità precedentemen-
te impostata, vedere paragrafo “Regolazione unità di mi-
sura (Unità misura)” descritto in seguito. Ogni pressione
sul pulsante▲/▼determina l’aumento/decremento di 5
unità. Tenendo premuto il pulsante▲/▼si ottiene l’au-
mento/decremento veloce automatico. Quando si è vici-
ni al valore desiderato, completare la regolazione con sin-
gole pressioni.
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Qualora si desideri annullare l’impostazione, procedere
come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante (On);
– premere il pulsante▼, il display visualizza in modo lam-
peggiante (Off);
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 22

23
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

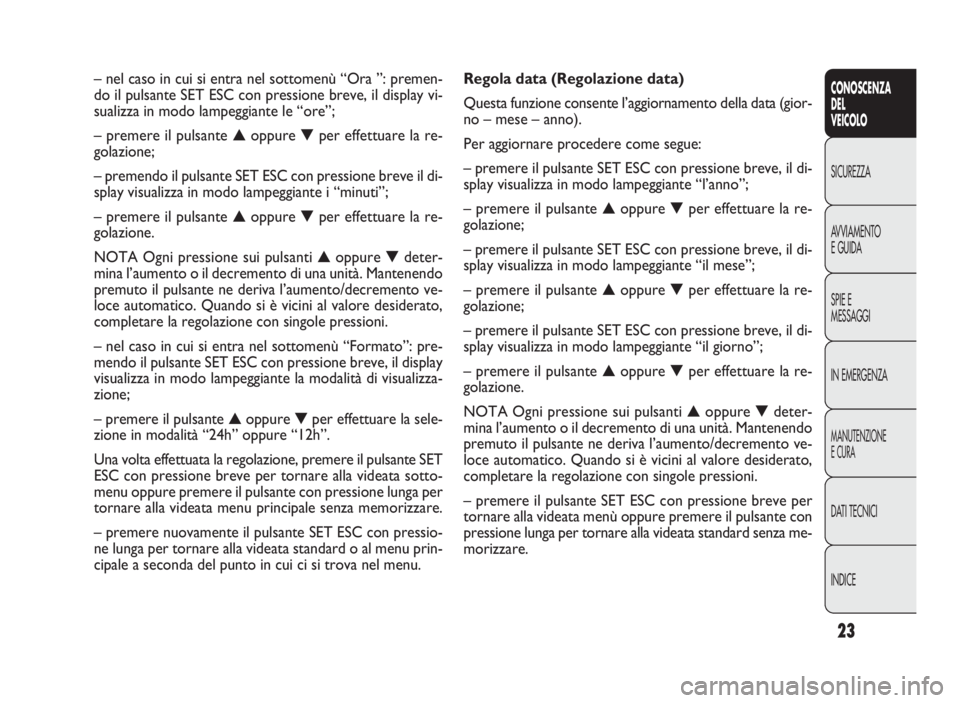

Regola data (Regolazione data)
Questa funzione consente l’aggiornamento della data (gior-
no – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante “l’anno”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante “il mese”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante “il giorno”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione.
NOTA Ogni pressione sui pulsanti▲oppure▼deter-
mina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/decremento ve-
loce automatico. Quando si è vicini al valore desiderato,
completare la regolazione con singole pressioni.
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare. – nel caso in cui si entra nel sottomenù “Ora ”: premen-
do il pulsante SET ESC con pressione breve, il display vi-
sualizza in modo lampeggiante le “ore”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premendo il pulsante SET ESC con pressione breve il di-
splay visualizza in modo lampeggiante i “minuti”;
– premere il pulsante▲oppure▼per effettuare la re-
golazione.
NOTA Ogni pressione sui pulsanti▲oppure▼deter-
mina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/decremento ve-
loce automatico. Quando si è vicini al valore desiderato,
completare la regolazione con singole pressioni.
– nel caso in cui si entra nel sottomenù “Formato”: pre-
mendo il pulsante SET ESC con pressione breve, il display
visualizza in modo lampeggiante la modalità di visualizza-
zione;
– premere il pulsante▲oppure▼per effettuare la sele-
zione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante SET
ESC con pressione breve per tornare alla videata sotto-
menu oppure premere il pulsante con pressione lunga per
tornare alla videata menu principale senza memorizzare.
– premere nuovamente il pulsante SET ESC con pressio-
ne lunga per tornare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si trova nel menu.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 23

24
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante On oppure Off in
funzione di quanto precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata sottomenù oppure premere il pulsan-
te con pressione lunga per tornare alla videata menu prin-
cipale senza memorizzare;
– premere nuovamente il pulsante SET ESC con pressio-
ne lunga per tornare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si trova nel menu.

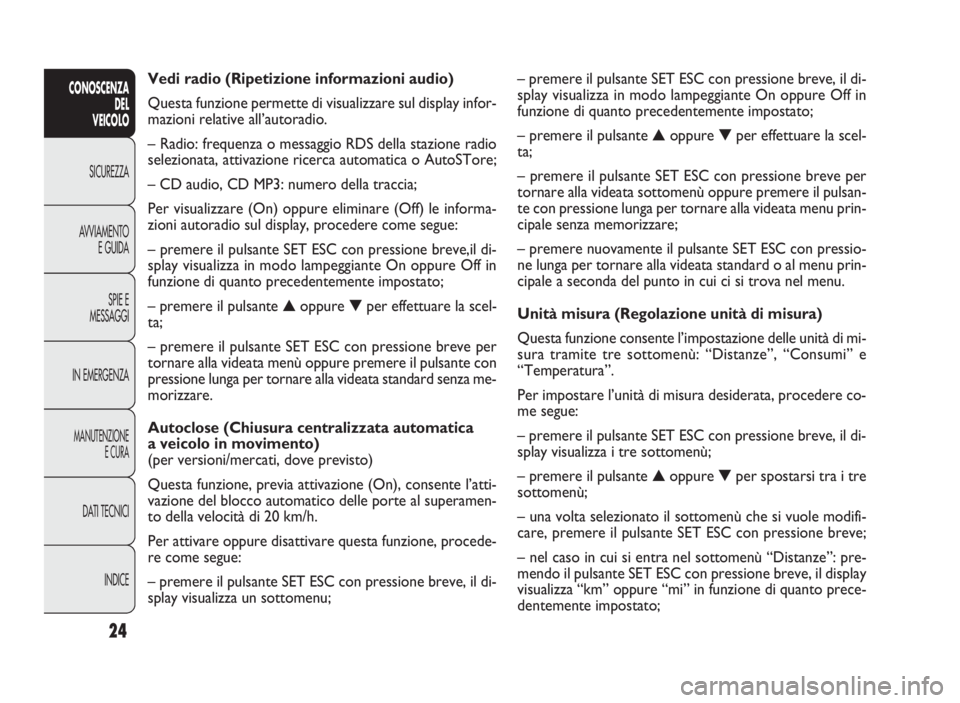

Unità misura (Regolazione unità di misura)
Questa funzione consente l’impostazione delle unità di mi-
sura tramite tre sottomenù: “Distanze”, “Consumi” e
“Temperatura”.
Per impostare l’unità di misura desiderata, procedere co-
me segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza i tre sottomenù;
– premere il pulsante▲oppure▼per spostarsi tra i tre
sottomenù;
– una volta selezionato il sottomenù che si vuole modifi-
care, premere il pulsante SET ESC con pressione breve;
– nel caso in cui si entra nel sottomenù “Distanze”: pre-
mendo il pulsante SET ESC con pressione breve, il display
visualizza “km” oppure “mi” in funzione di quanto prece-
dentemente impostato; Vedi radio (Ripetizione informazioni audio)
Questa funzione permette di visualizzare sul display infor-
mazioni relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio
selezionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
Per visualizzare (On) oppure eliminare (Off) le informa-
zioni autoradio sul display, procedere come segue:
– premere il pulsante SET ESC con pressione breve,il di-
splay visualizza in modo lampeggiante On oppure Off in
funzione di quanto precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Autoclose (Chiusura centralizzata automatica
a veicolo in movimento)
(per versioni/mercati, dove previsto)
Questa funzione, previa attivazione (On), consente l’atti-
vazione del blocco automatico delle porte al superamen-
to della velocità di 20 km/h.
Per attivare oppure disattivare questa funzione, procede-
re come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza un sottomenu;
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 24

25
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Lingua (Selezione lingua)
Le visualizzazioni del display, previa impostazione, posso-
no essere rappresentate nelle seguenti lingue: Italiano, In-
glese, Tedesco, Portoghese, Spagnolo, Francese, Olande-
se, Polacco, Turco.
Per impostare la lingua desiderata, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante la “lingua” prece-
dentemente impostata;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Volume avvisi (Regolazione volume segnalazione
acustica avarie /avvertimenti)
Questa funzione consente di regolare (su 8 livelli) il volu-
me della segnalazione acustica (buzzer) che accompagna le
visualizzazioni di avaria /avvertimento.
Per impostare il volume desiderato, procedere come se-
gue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante il “livello” del volu-
me precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la re-
golazione; – premere il pulsante▲oppure▼per effettuare la scel-
ta;
– nel caso in cui si entra nel sottomenù “Consumi”: pre-
mendo il pulsante SET ESC con pressione breve, il display
visualizza “km/l ”, “l/100km” oppure “mpg” in funzione di
quando precedentemente impostato;
Se l’unità di misura distanza impostata è “km” il display con-
sente l’impostazione dell’unità di misura (km/l oppure
l/100km) riferita alla quantità di carburante consumato.
Se l’unità di misura distanza impostata è “mi” il display vi-
sualizzerà la quantità di carburante consumato in “mpg”.
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– nel caso in cui si entra nel sottomenù “Temperatura”:
premendo il pulsante SET ESC con pressione breve, il di-
splay visualizza “°C” oppure “°F” in funzione di quando
precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
Una volta effettuata la regolazione, premere il pulsante ME-
NU ESC con pressione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con pressione lunga
per tornare alla videata menu principale senza memoriz-
zare.
– premere nuovamente il pulsante SET ESC con pressio-
ne lunga per tornare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si trova nel menu.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 25

26
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

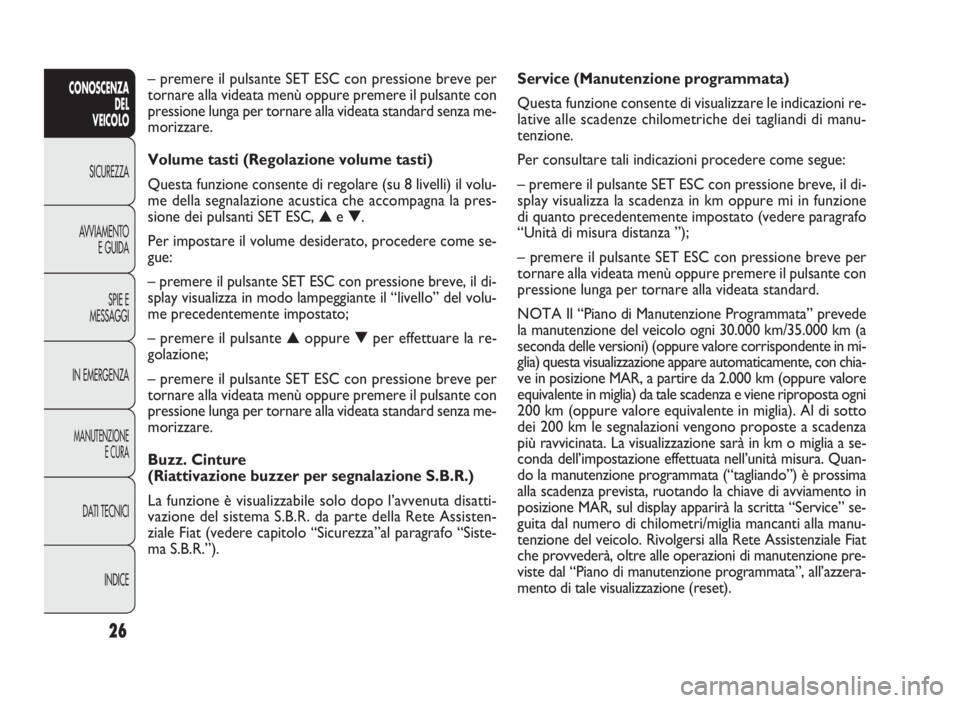

Service (Manutenzione programmata)
Questa funzione consente di visualizzare le indicazioni re-
lative alle scadenze chilometriche dei tagliandi di manu-
tenzione.
Per consultare tali indicazioni procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scadenza in km oppure mi in funzione
di quanto precedentemente impostato (vedere paragrafo
“Unità di misura distanza ”);
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard.
NOTA Il “Piano di Manutenzione Programmata” prevede
la manutenzione del veicolo ogni 30.000 km/35.000 km (a
seconda delle versioni) (oppure valore corrispondente in mi-
glia) questa visualizzazione appare automaticamente, con chia-
ve in posizione MAR, a partire da 2.000 km (oppure valore
equivalente in miglia) da tale scadenza e viene riproposta ogni
200 km (oppure valore equivalente in miglia). Al di sotto
dei 200 km le segnalazioni vengono proposte a scadenza
più ravvicinata. La visualizzazione sarà in km o miglia a se-
conda dell’impostazione effettuata nell’unità misura. Quan-
do la manutenzione programmata (“tagliando”) è prossima
alla scadenza prevista, ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la scritta “Service” se-
guita dal numero di chilometri/miglia mancanti alla manu-
tenzione del veicolo. Rivolgersi alla Rete Assistenziale Fiat
che provvederà, oltre alle operazioni di manutenzione pre-
viste dal “Piano di manutenzione programmata”, all’azzera-
mento di tale visualizzazione (reset). – premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Volume tasti (Regolazione volume tasti)
Questa funzione consente di regolare (su 8 livelli) il volu-
me della segnalazione acustica che accompagna la pres-
sione dei pulsanti SET ESC,▲e▼.
Per impostare il volume desiderato, procedere come se-
gue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante il “livello” del volu-
me precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la re-
golazione;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Buzz. Cinture
(Riattivazione buzzer per segnalazione S.B.R.)
La funzione è visualizzabile solo dopo l’avvenuta disatti-
vazione del sistema S.B.R. da parte della Rete Assisten-
ziale Fiat (vedere capitolo “Sicurezza”al paragrafo “Siste-
ma S.B.R.”).
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 26

27
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE

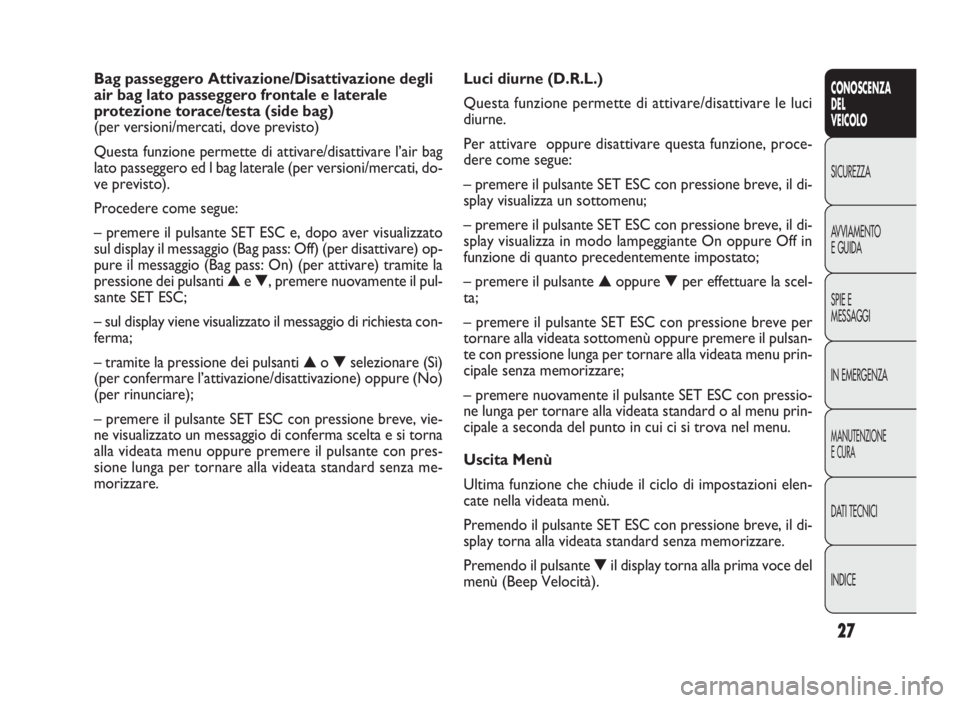

Luci diurne (D.R.L.)
Questa funzione permette di attivare/disattivare le luci
diurne.
Per attivare oppure disattivare questa funzione, proce-
dere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza un sottomenu;
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza in modo lampeggiante On oppure Off in
funzione di quanto precedentemente impostato;
– premere il pulsante▲oppure▼per effettuare la scel-
ta;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata sottomenù oppure premere il pulsan-
te con pressione lunga per tornare alla videata menu prin-
cipale senza memorizzare;
– premere nuovamente il pulsante SET ESC con pressio-
ne lunga per tornare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si trova nel menu.
Uscita Menù
Ultima funzione che chiude il ciclo di impostazioni elen-
cate nella videata menù.
Premendo il pulsante SET ESC con pressione breve, il di-
splay torna alla videata standard senza memorizzare.
Premendo il pulsante▼il display torna alla prima voce del
menù (Beep Velocità). Bag passeggero Attivazione/Disattivazione degli
air bag lato passeggero frontale e laterale
protezione torace/testa (side bag)
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare l’air bag
lato passeggero ed l bag laterale (per versioni/mercati, do-
ve previsto).
Procedere come segue:
– premere il pulsante SET ESC e, dopo aver visualizzato
sul display il messaggio (Bag pass: Off) (per disattivare) op-
pure il messaggio (Bag pass: On) (per attivare) tramite la
pressione dei pulsanti▲e▼, premere nuovamente il pul-
sante SET ESC;
– sul display viene visualizzato il messaggio di richiesta con-
ferma;
– tramite la pressione dei pulsanti▲o▼selezionare (Sì)
(per confermare l’attivazione/disattivazione) oppure (No)
(per rinunciare);
– premere il pulsante SET ESC con pressione breve, vie-
ne visualizzato un messaggio di conferma scelta e si torna
alla videata menu oppure premere il pulsante con pres-
sione lunga per tornare alla videata standard senza me-
morizzare.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 27

28
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Grandezze visualizzate
Autonomia
Rappresenta la distanza indicativa che può essere ancora
percorsa con il carburante presente all’interno del serba-
toio. Sul display verrà visualizzata l’indicazione “----” al
verificarsi dei seguenti eventi:
– valore di autonomia inferiore a 50 km (oppure 30 mi)
– in caso di sosta con motore avviato per un tempo pro-
lungato.
AVVERTENZA La variazione del valore di autonomia può
essere influenzata da diversi fattori: stile di guida (vedere
quanto descritto al paragrafo “Stile di guida” nel capitolo
“Avviamento e guida”), tipo di percorso (autostradale, ur-
bano, montano, ecc…), condizioni di utilizzo del veicolo
(carico trasportato, pressione dei pneumatici, ecc…). La
programmazione di un viaggio deve pertanto tener conto
di quanto precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio della nuova missione.
Consumo medio
Rappresenta la media indicativa dei consumi dall’inizio del-
la nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata costantemente, del con-
sumo di carburante. In caso di sosta con motore avviato
sul display verrà visualizzata l’indicazione “----”.
Velocità media
Rappresenta il valore medio della velocità veicolo in fun-
zione del tempo complessivamente trascorso dall’inizio
della nuova missione.TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualizzare, con chiave di
avviamento in posizione MAR, le grandezze relative allo
stato di funzionamento del veicolo. Tale funzione è com-
posta da due trip separati denominati “Trip A” e “Trip
B” capaci di monitorare la “missione completa” del veicolo
(viaggio) in modo indipendente l’uno dall’altro. Entrambe
le funzioni sono azzerabili (reset - inizio di una nuova mis-
sione).
Il “Trip A” consente la visualizzazione delle seguenti gran-
dezze:
– Autonomia
– Distanza percorsa
– Consumo medio
– Consumo istantaneo
– Velocità media
– Tempo di viaggio (durata di guida).
Il “Trip B”, presente solo su display multifunzionale, con-
sente la visualizzazione delle seguenti grandezze:
– Distanza percorsa B
– Consumo medio B
– Velocità media B
– Tempo di viaggio B (durata di guida).
NOTA Il “Trip B” è una funzione escludibile (vedere pa-
ragrafo “Abilitazione Trip B”). Le grandezze “Autonomia”
e “Consumo istantaneo” non sono azzerabili.
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 28

29
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
EGUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
F0V0010mfig. 18
– dopo ogni scollegamento e conseguente riconnessione
della batteria.
AVVERTENZA L’operazione di azzeramento effettuata
in presenza delle visualizzazioni del “Trip A” effettua il re-
set solo delle grandezze relative alla propria funzione.
AVVERTENZA L’operazione di azzeramento effettuata
in presenza delle visualizzazioni del “Trip B” effettua il re-
set solo delle grandezze relative alla propria funzione.
Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare
l’azzeramento (reset) premendo e mantenendo premuto
il pulsante TRIP per più di 2 secondi.
Uscita Trip
Per uscire dalla funzione Trip: mantenere premuto il pul-
sante SET ESC per più di 2 secondi. Tempo di viaggio
Tempo trascorso dall’inizio della nuova missione.
AVVERTENZA In assenza di informazioni, tutte le gran-
dezze del Trip computer visualizzano l’indicazione “----” al
posto del valore. Quando viene ripristinata la condizione
di normale funzionamento, il conteggio delle varie gran-
dezze riprende in modo regolare, senza avere né un az-
zeramento dei valori visualizzati precedentemente all'a-
nomalia, né l’inizio di una nuova missione.

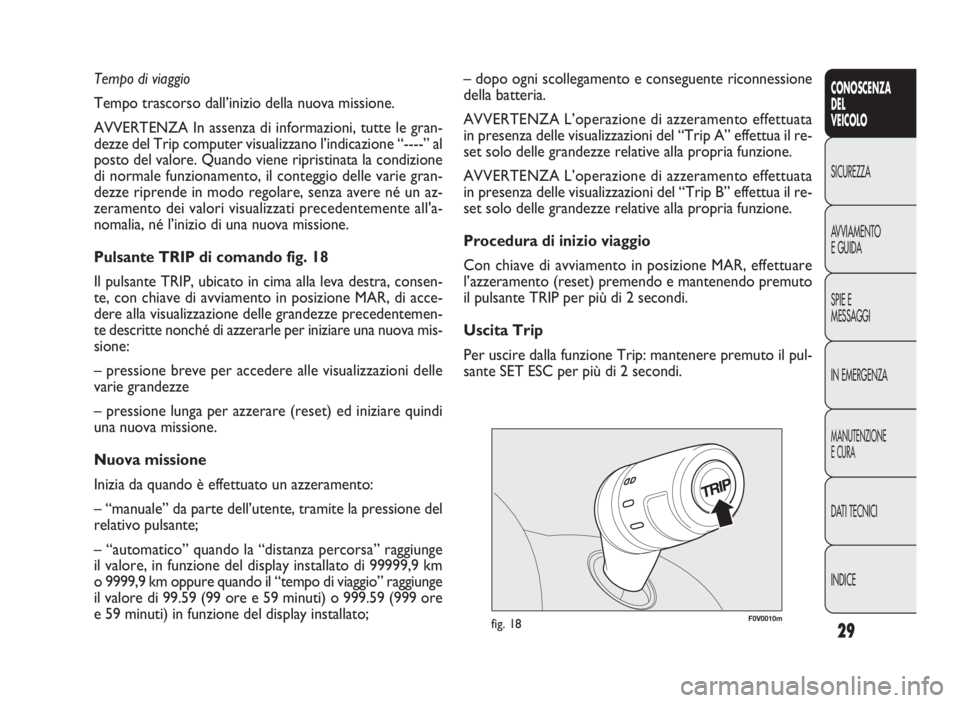

Pulsante TRIP di comando fig. 18
Il pulsante TRIP, ubicato in cima alla leva destra, consen-
te, con chiave di avviamento in posizione MAR, di acce-
dere alla visualizzazione delle grandezze precedentemen-
te descritte nonché di azzerarle per iniziare una nuova mis-
sione:
– pressione breve per accedere alle visualizzazioni delle
varie grandezze
– pressione lunga per azzerare (reset) ed iniziare quindi
una nuova missione.
Nuova missione
Inizia da quando è effettuato un azzeramento:
– “manuale” da parte dell’utente, tramite la pressione del
relativo pulsante;
– “automatico” quando la “distanza percorsa” raggiunge
il valore, in funzione del display installato di 99999,9 km
o 9999,9 km oppure quando il “tempo di viaggio” raggiunge
il valore di 99.59 (99 ore e 59 minuti) o 999.59 (999 ore
e 59 minuti) in funzione del display installato;
001-034 DOBLO LUM I 2e 30-04-2010 14:11 Pagina 29
