sensor FIAT DOBLO COMBI 2010 Manual de Uso e Manutenção (in Portuguese)

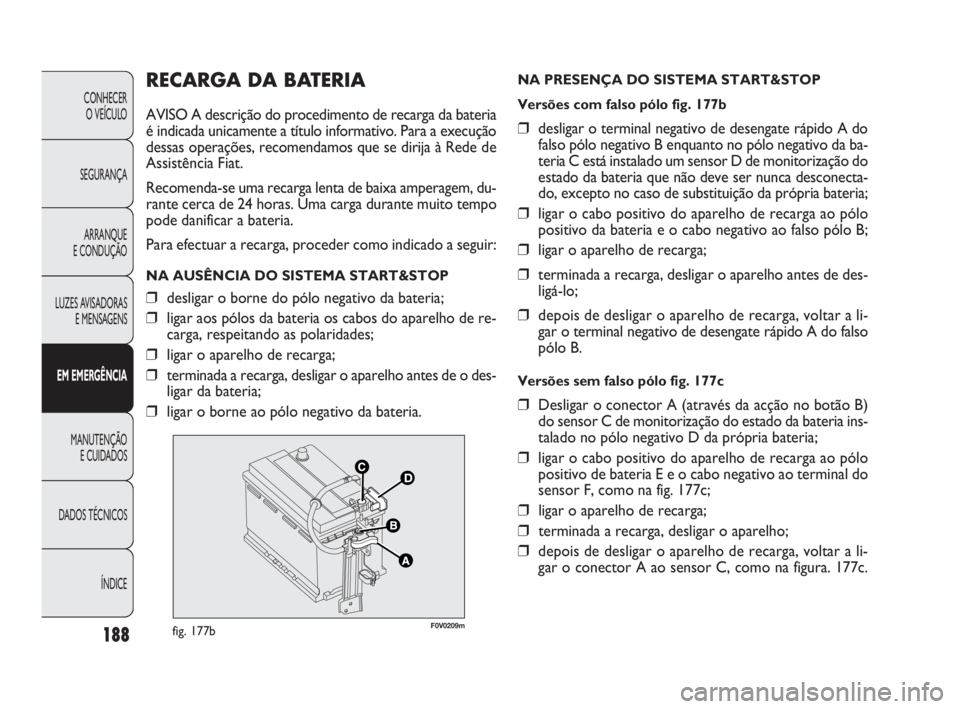

RECARGA DA BATERIA
AVISO A descrição do procedimento de recarga da bateria
é indicada unicamente a título informativo. Para a execução
dessas operações, recomendamos que se dirija à Rede de
Assistência Fiat.
Recomenda-se uma recarga lenta de baixa amperagem, du-
rante cerca de 24 horas. Uma carga durante muito tempo
pode danificar a bateria.
Para efectuar a recarga, proceder como indicado a seguir:
NA AUSÊNCIA DO SISTEMA START&STOP
❒desligar o borne do pólo negativo da bateria;
❒ligar aos pólos da bateria os cabos do aparelho de re-
carga, respeitando as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de o des-
ligar da bateria;
❒ligar o borne ao pólo negativo da bateria.
188
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V0209mfig. 177b
NA PRESENÇA DO SISTEMA START&STOP
Versões com falso pólo fig. 177b
❒desligar o terminal negativo de desengate rápido A do
falso pólo negativo B enquanto no pólo negativo da ba-
teria C está instalado um sensor D de monitorização do
estado da bateria que não deve ser nunca desconecta-
do, excepto no caso de substituição da própria bateria;
❒ligar o cabo positivo do aparelho de recarga ao pólo
positivo da bateria e o cabo negativo ao falso pólo B;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho antes de des-
ligá-lo;
❒depois de desligar o aparelho de recarga, voltar a li-
gar o terminal negativo de desengate rápido A do falso
pólo B.
Versões sem falso pólo fig. 177c
❒Desligar o conector A (através da acção no botão B)
do sensor C de monitorização do estado da bateria ins-
talado no pólo negativo D da própria bateria;
❒ligar o cabo positivo do aparelho de recarga ao pólo
positivo de bateria E e o cabo negativo ao terminal do
sensor F, como na fig. 177c;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o aparelho;
❒depois de desligar o aparelho de recarga, voltar a li-
gar o conector A ao sensor C, como na figura. 177c.
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 188

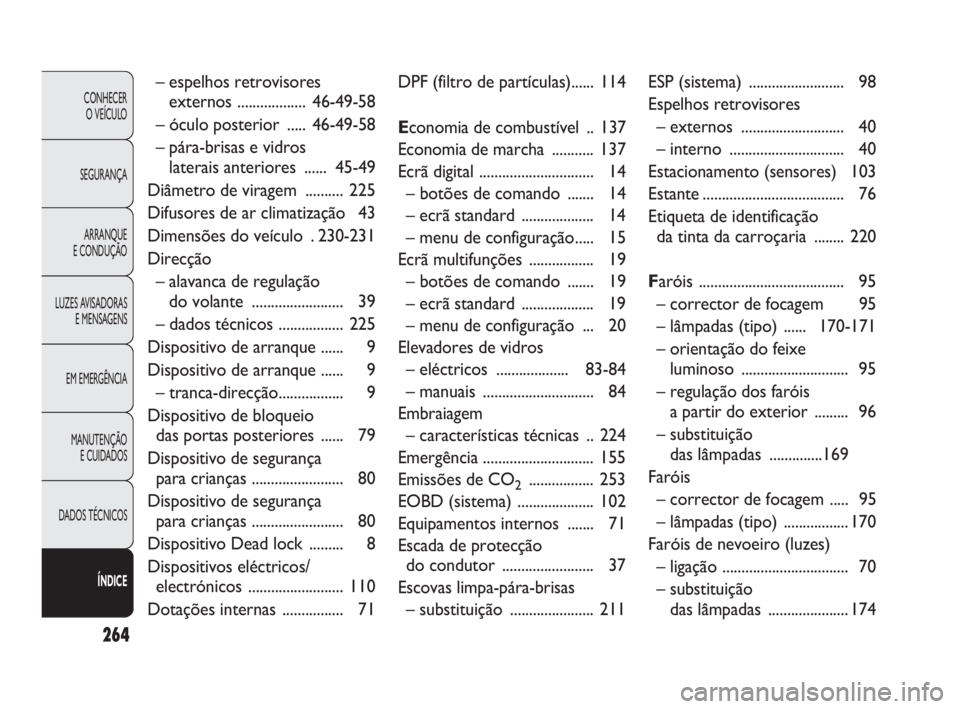

264
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
– espelhos retrovisores
externos ..................46-49-58
– óculo posterior ..... 46-49-58
– pára-brisas e vidros
laterais anteriores ...... 45-49
Diâmetro de viragem .......... 225
Difusores de ar climatização 43
Dimensões do veículo . 230-231
Direcção
– alavanca de regulação
do volante ........................ 39
– dados técnicos ................. 225
Dispositivo de arranque ...... 9
Dispositivo de arranque ...... 9
– tranca-direcção................. 9
Dispositivo de bloqueio
das portas posteriores ...... 79
Dispositivo de segurança
para crianças ........................ 80
Dispositivo de segurança
para crianças ........................ 80
Dispositivo Dead lock ......... 8
Dispositivos eléctricos/
electrónicos ......................... 110
Dotações internas ................ 71DPF (filtro de partículas)...... 114
Economia de combustível .. 137
Economia de marcha ........... 137
Ecrã digital .............................. 14
– botões de comando ....... 14
– ecrã standard ................... 14
– menu de configuração..... 15
Ecrã multifunções ................. 19
– botões de comando ....... 19
– ecrã standard ................... 19
– menu de configuração ... 20
Elevadores de vidros
– eléctricos ................... 83-84
– manuais ............................. 84
Embraiagem
– características técnicas .. 224
Emergência ............................. 155
Emissões de CO
2................. 253
EOBD (sistema) .................... 102
Equipamentos internos ....... 71
Escada de protecção
do condutor ........................ 37
Escovas limpa-pára-brisas
– substituição ...................... 211ESP (sistema) ......................... 98
Espelhos retrovisores
– externos ........................... 40
– interno .............................. 40
Estacionamento (sensores) 103
Estante..................................... 76
Etiqueta de identificação
da tinta da carroçaria ........ 220
Faróis ...................................... 95
– corrector de focagem 95
– lâmpadas (tipo) ...... 170-171
– orientação do feixe
luminoso ............................ 95
– regulação dos faróis
a partir do exterior ......... 96
– substituição
das lâmpadas ..............169
Faróis
– corrector de focagem ..... 95
– lâmpadas (tipo) ................. 170
Faróis de nevoeiro (luzes)
– ligação ................................. 70
– substituição
das lâmpadas ..................... 174
261-272 DOBLO LUM 2e PT 26-05-2010 8:38 Pagina 264

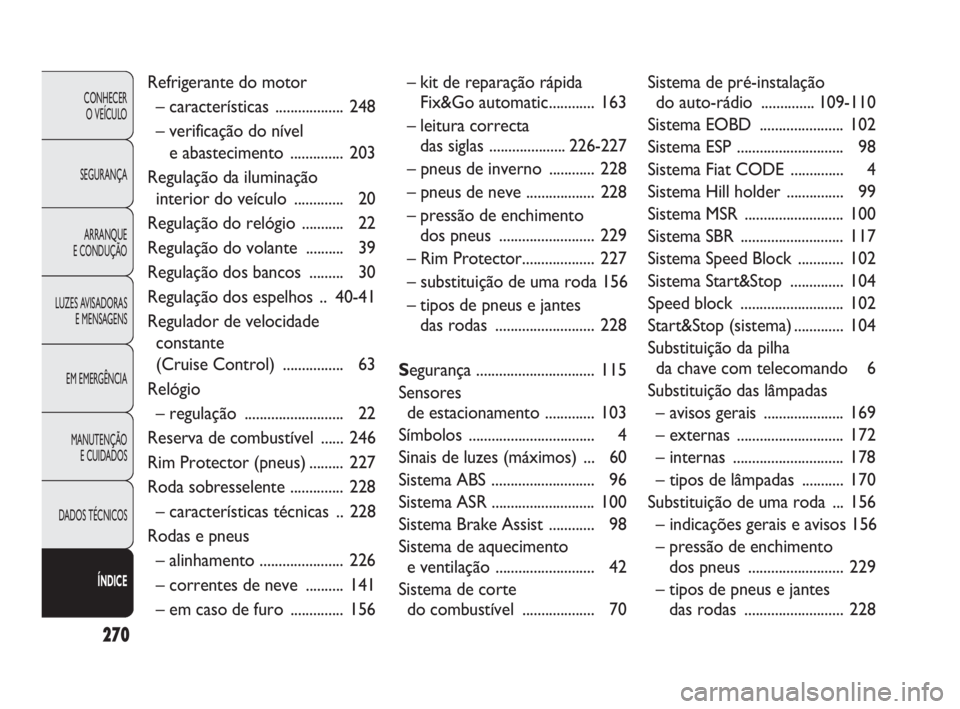

270
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
Refrigerante do motor
– características .................. 248
– verificação do nível
e abastecimento .............. 203
Regulação da iluminação
interior do veículo ............. 20
Regulação do relógio ........... 22
Regulação do volante .......... 39
Regulação dos bancos ......... 30
Regulação dos espelhos .. 40-41
Regulador de velocidade
constante
(Cruise Control) ................ 63
Relógio
– regulação .......................... 22
Reserva de combustível ...... 246
Rim Protector (pneus)......... 227
Roda sobresselente .............. 228
– características técnicas .. 228
Rodas e pneus
– alinhamento ...................... 226
– correntes de neve .......... 141
– em caso de furo .............. 156– kit de reparação rápida
Fix&Go automatic............ 163
– leitura correcta
das siglas ....................226-227
– pneus de inverno ............228
– pneus de neve .................. 228
– pressão de enchimento
dos pneus ......................... 229
– Rim Protector................... 227
– substituição de uma roda 156
– tipos de pneus e jantes
das rodas .......................... 228
Segurança ............................... 115
Sensores
de estacionamento ............. 103
Símbolos ................................. 4
Sinais de luzes (máximos) ... 60
Sistema ABS ........................... 96
Sistema ASR ........................... 100
Sistema Brake Assist ............ 98
Sistema de aquecimento
e ventilação .......................... 42
Sistema de corte
do combustível ................... 70Sistema de pré-instalação
do auto-rádio ..............109-110
Sistema EOBD ...................... 102
Sistema ESP ............................ 98
Sistema Fiat CODE .............. 4
Sistema Hill holder ............... 99
Sistema MSR .......................... 100
Sistema SBR ........................... 117
Sistema Speed Block ............ 102
Sistema Start&Stop .............. 104
Speed block ........................... 102
Start&Stop (sistema)............. 104
Substituição da pilha
da chave com telecomando 6
Substituição das lâmpadas
– avisos gerais ..................... 169
– externas ............................ 172
– internas ............................. 178
– tipos de lâmpadas ...........170
Substituição de uma roda ... 156
– indicações gerais e avisos 156
– pressão de enchimento
dos pneus ......................... 229
– tipos de pneus e jantes
das rodas .......................... 228
261-272 DOBLO LUM 2e PT 26-05-2010 8:38 Pagina 270
