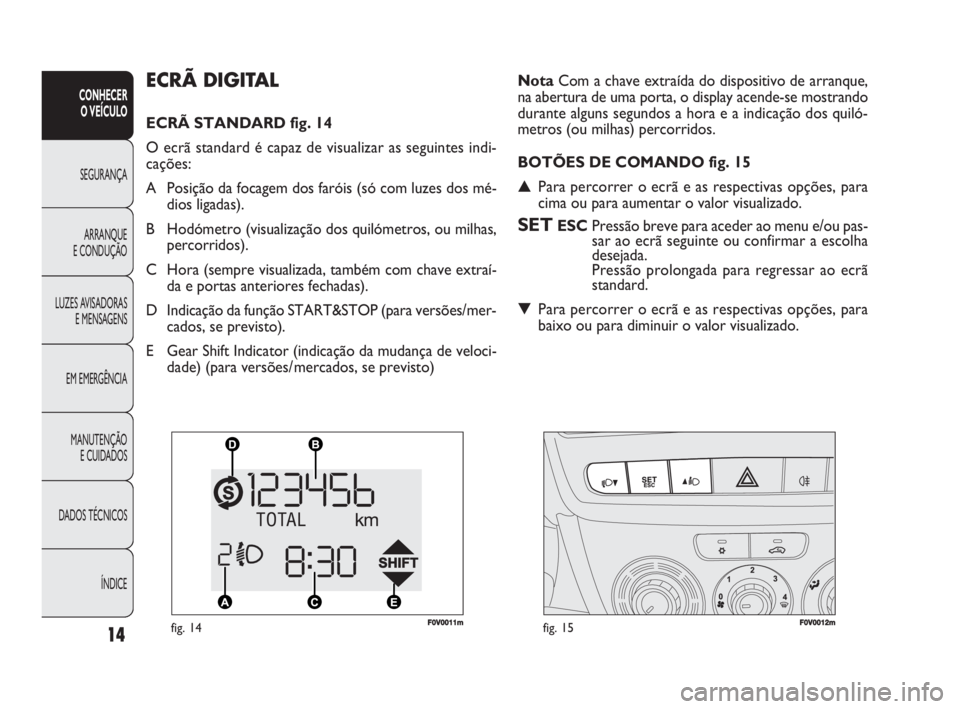

ECRÃ DIGITAL
ECRÃ STANDARD fig. 14
O ecrã standard é capaz de visualizar as seguintes indi-
cações:
A Posição da focagem dos faróis (só com luzes dos mé-
dios ligadas).
B Hodómetro (visualização dos quilómetros, ou milhas,
percorridos).
C Hora (sempre visualizada, também com chave extraí-
da e portas anteriores fechadas).
D Indicação da função START&STOP (para versões/mer-
cados, se previsto).
E Gear Shift Indicator (indicação da mudança de veloci-
dade) (para versões/ mercados, se previsto)NotaCom a chave extraída do dispositivo de arranque,
na abertura de uma porta, o display acende-se mostrando
durante alguns segundos a hora e a indicação dos quiló-
metros (ou milhas) percorridos.
BOTÕES DE COMANDO fig. 15
▲Para percorrer o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.
SETESCPressão breve para aceder ao menu e/ou pas-
sar ao ecrã seguinte ou confirmar a escolha
desejada.
Pressão prolongada para regressar ao ecrã
standard.
▼Para percorrer o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
F0V0011mfig. 14F0V0012mfig. 15
001-034 DOBLO LUM 2e PT 25-05-2010 10:40 Pagina 14

FF0V0000400mmfig. 103

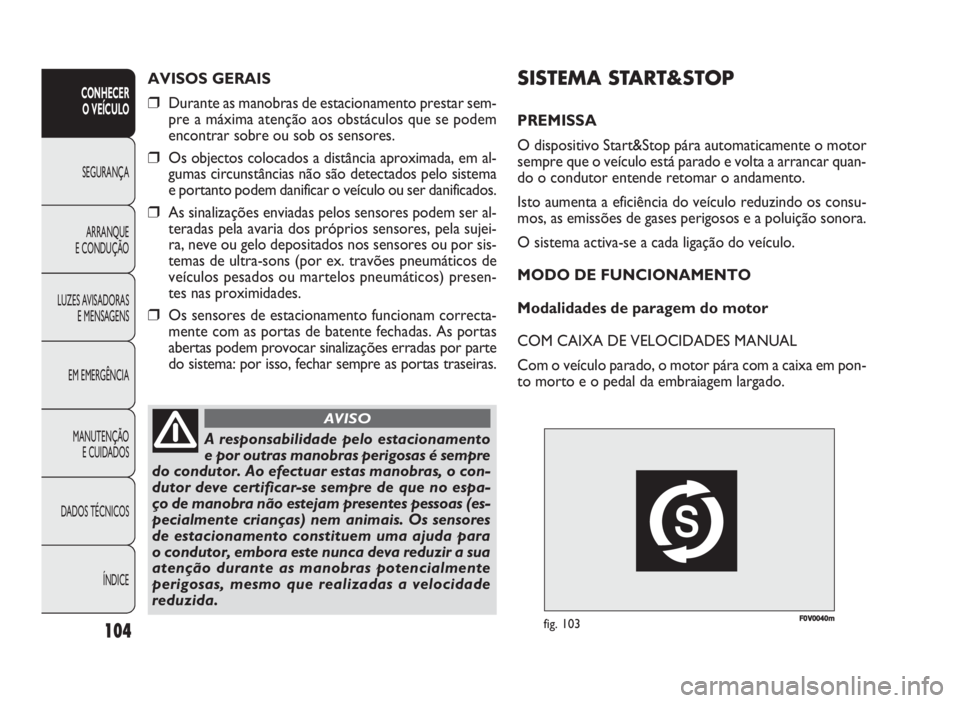

SISTEMA START&STOP
PREMISSA
O dispositivo Start&Stop pára automaticamente o motor
sempre que o veículo está parado e volta a arrancar quan-
do o condutor entende retomar o andamento.
Isto aumenta a eficiência do veículo reduzindo os consu-
mos, as emissões de gases perigosos e a poluição sonora.
O sistema activa-se a cada ligação do veículo.
MODO DE FUNCIONAMENTO
Modalidades de paragem do motor
COM CAIXA DE VELOCIDADES MANUAL
Com o veículo parado, o motor pára com a caixa em pon-
to morto e o pedal da embraiagem largado. AVISOS GERAIS
❒Durante as manobras de estacionamento prestar sem-
pre a máxima atenção aos obstáculos que se podem
encontrar sobre ou sob os sensores.
❒Os objectos colocados a distância aproximada, em al-
gumas circunstâncias não são detectados pelo sistema
e portanto podem danificar o veículo ou ser danificados.
❒As sinalizações enviadas pelos sensores podem ser al-
teradas pela avaria dos próprios sensores, pela sujei-
ra, neve ou gelo depositados nos sensores ou por sis-
temas de ultra-sons (por ex. travões pneumáticos de
veículos pesados ou martelos pneumáticos) presen-
tes nas proximidades.
❒Os sensores de estacionamento funcionam correcta-
mente com as portas de batente fechadas. As portas
abertas podem provocar sinalizações erradas por parte
do sistema: por isso, fechar sempre as portas traseiras.
104
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
A responsabilidade pelo estacionamento
e por outras manobras perigosas é sempre
do condutor. Ao efectuar estas manobras, o con-
dutor deve certificar-se sempre de que no espa-
ço de manobra não estejam presentes pessoas (es-
pecialmente crianças) nem animais. Os sensores
de estacionamento constituem uma ajuda para
o condutor, embora este nunca deva reduzir a sua
atenção durante as manobras potencialmente
perigosas, mesmo que realizadas a velocidade
reduzida.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 104

COM CAIXA ROBOTIZADA
O motor pára se o veículo parar com o pedal do travão
pressionado.
Esta condição pode ser mantida sem que o pedal do tra-
vão seja pressionado, se se posicionar a alavanca da caixa
em N.
Nota: A paragem do motor só é permitida depois de ter
superado uma velocidade de aprox. 10 km/h, para evitar
repetidas paragens do motor quando se anda a passo de
homem.
A paragem do motor é assinalada pelo ícone fig. 103 no
display, segundo os equipamentos.
Modalidade de nova ligação do motor
COM CAIXA DE VELOCIDADES NORMAL
Para permitir a nova ligação do motor, pressionar o pe-
dal de embraiagem.
COM CAIXA ROBOTIZADA
Se a alavanca da caixa robotizada estiver na posição N, co-
locá-la em qualquer posição de marcha, caso contrário,
soltar o pedal do travão ou movimentar a alavanca das mu-
danças para (
+), (–) ou R.
105
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V000399mfig. 104

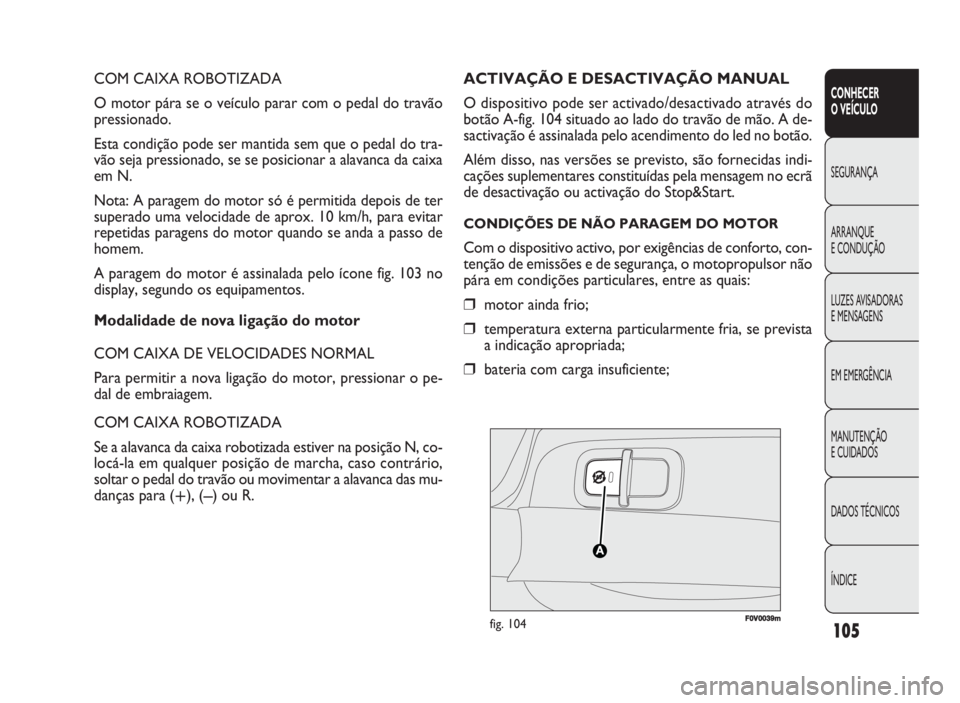

ACTIVAÇÃO E DESACTIVAÇÃO MANUAL
O dispositivo pode ser activado/desactivado através do
botão A-fig. 104 situado ao lado do travão de mão. A de-
sactivação é assinalada pelo acendimento do led no botão.
Além disso, nas versões se previsto, são fornecidas indi-
cações suplementares constituídas pela mensagem no ecrã
de desactivação ou activação do Stop&Start.
CONDIÇÕES DE NÃO PARAGEM DO MOTOR
Com o dispositivo activo, por exigências de conforto, con-
tenção de emissões e de segurança, o motopropulsor não
pára em condições particulares, entre as quais:
❒motor ainda frio;
❒temperatura externa particularmente fria, se prevista
a indicação apropriada;
❒bateria com carga insuficiente;
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 105

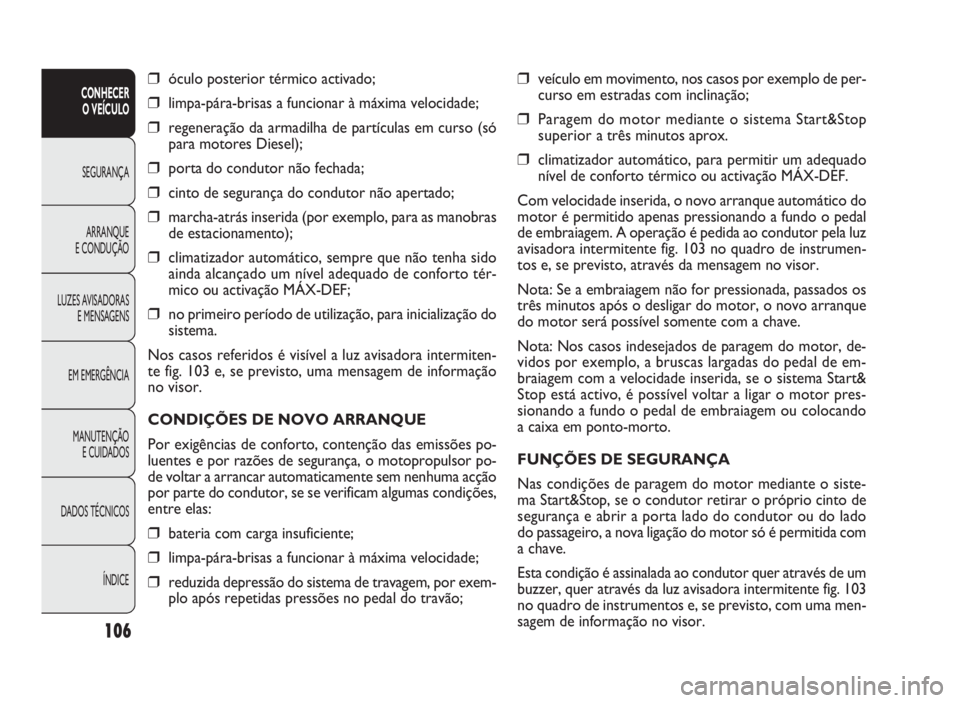

❒veículo em movimento, nos casos por exemplo de per-
curso em estradas com inclinação;
❒Paragem do motor mediante o sistema Start&Stop
superior a três minutos aprox.
❒climatizador automático, para permitir um adequado
nível de conforto térmico ou activação MÁX-DEF.
Com velocidade inserida, o novo arranque automático do
motor é permitido apenas pressionando a fundo o pedal
de embraiagem. A operação é pedida ao condutor pela luz
avisadora intermitente fig. 103 no quadro de instrumen-
tos e, se previsto, através da mensagem no visor.
Nota: Se a embraiagem não for pressionada, passados os
três minutos após o desligar do motor, o novo arranque
do motor será possível somente com a chave.
Nota: Nos casos indesejados de paragem do motor, de-
vidos por exemplo, a bruscas largadas do pedal de em-
braiagem com a velocidade inserida, se o sistema Start&
Stop está activo, é possível voltar a ligar o motor pres-
sionando a fundo o pedal de embraiagem ou colocando
a caixa em ponto-morto.
FUNÇÕES DE SEGURANÇA
Nas condições de paragem do motor mediante o siste-
ma Start&Stop, se o condutor retirar o próprio cinto de
segurança e abrir a porta lado do condutor ou do lado
do passageiro, a nova ligação do motor só é permitida com
a chave.
Esta condição é assinalada ao condutor quer através de um
buzzer, quer através da luz avisadora intermitente fig. 103
no quadro de instrumentos e, se previsto, com uma men-
sagem de informação no visor.
❒óculo posterior térmico activado;
❒limpa-pára-brisas a funcionar à máxima velocidade;
❒regeneração da armadilha de partículas em curso (só
para motores Diesel);
❒porta do condutor não fechada;
❒cinto de segurança do condutor não apertado;
❒marcha-atrás inserida (por exemplo, para as manobras
de estacionamento);
❒climatizador automático, sempre que não tenha sido
ainda alcançado um nível adequado de conforto tér-
mico ou activação MÁX-DEF;
❒no primeiro período de utilização, para inicialização do
sistema.
Nos casos referidos é visível a luz avisadora intermiten-
te fig. 103 e, se previsto, uma mensagem de informação
no visor.
CONDIÇÕES DE NOVO ARRANQUE
Por exigências de conforto, contenção das emissões po-
luentes e por razões de segurança, o motopropulsor po-
de voltar a arrancar automaticamente sem nenhuma acção
por parte do condutor, se se verificam algumas condições,
entre elas:
❒bateria com carga insuficiente;
❒limpa-pára-brisas a funcionar à máxima velocidade;
❒reduzida depressão do sistema de travagem, por exem-
plo após repetidas pressões no pedal do travão;
106
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 106

F0V0041mfig. 105
FUNÇÃO DE «ENERGY SAVING»
(para versões/mercados, se previsto)
Se, após um novo arranque automático do motor, o con-
dutor não executa nenhuma acção no veículo por um tem-
po prolongado de aprox. 3 minutos, o sistema Start&Stop
pára definitivamente o motor para evitar consumos de
combustível. Nestes casos o arranque do motor é permi-
tido somente com a chave.
Nota: Todavia, é possível, em qualquer caso, manter o mo-
tor ligado desactivando o sistema Start&Stop.
IRREGULARIDADES DE FUNCIONAMENTO
Em caso de mau funcionamento, o sistema Start&Stop
desactiva-se. O condutor é informado da anomalia me-
diante a ligação da luz avisadora genérica A-fig. 105, se
previsto, com a mensagem informativa e com o ícone
B-fig. 105 de avaria do sistema no quadro de bordo.
Neste caso, dirigir-se à Rede de Assistência Fiat.
107
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
F0V000422mfig. 106
INACTIVIDADE DO VEÍCULO
Versões com falso pólo fig. 106
Nos casos de inactividade do veículo, é necessário prestar
particular atenção à desactivação da alimentação eléctrica
da bateria. O procedimento deve ser efectuado desligan-
do o terminal negativo de desengate rápido A do falso pó-
lo negativo B, enquanto que no pólo negativo da bateria C
está instalado um sensor D de monitorização do estado da
bateria que não deve ser nunca desconectado, excepto
no caso de substituição da própria bateria.
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 107

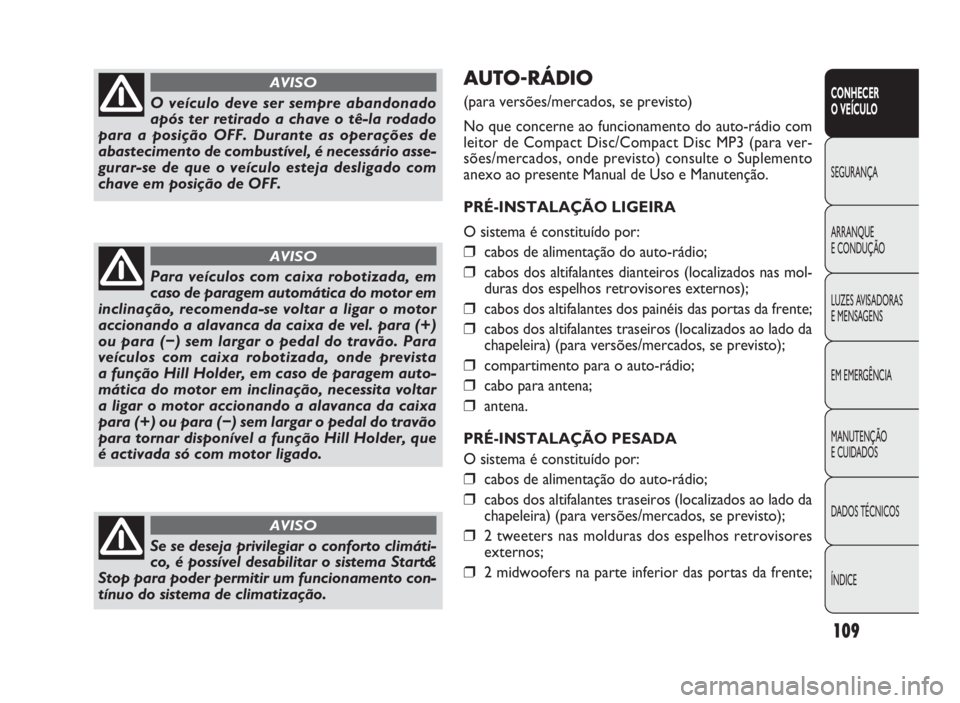

AUTO-RÁDIO
(para versões/mercados, se previsto)
No que concerne ao funcionamento do auto-rádio com
leitor de Compact Disc/Compact Disc MP3 (para ver-
sões/mercados, onde previsto) consulte o Suplemento
anexo ao presente Manual de Uso e Manutenção.
PRÉ-INSTALAÇÃO LIGEIRA
O sistema é constituído por:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes dianteiros (localizados nas mol-
duras dos espelhos retrovisores externos);
❒cabos dos altifalantes dos painéis das portas da frente;
❒cabos dos altifalantes traseiros (localizados ao lado da
chapeleira) (para versões/mercados, se previsto);
❒compartimento para o auto-rádio;
❒cabo para antena;
❒antena.
PRÉ-INSTALAÇÃO PESADA
O sistema é constituído por:
❒cabos de alimentação do auto-rádio;
❒cabos dos altifalantes traseiros (localizados ao lado da
chapeleira) (para versões/mercados, se previsto);
❒2 tweeters nas molduras dos espelhos retrovisores
externos;
❒2 midwoofers na parte inferior das portas da frente;
109
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE
O veículo deve ser sempre abandonado
após ter retirado a chave o tê-la rodado
para a posição OFF. Durante as operações de
abastecimento de combustível, é necessário asse-
gurar-se de que o veículo esteja desligado com
chave em posição de OFF.
AVISO
Para veículos com caixa robotizada, em
caso de paragem automática do motor em
inclinação, recomenda-se voltar a ligar o motor
accionando a alavanca da caixa de vel. para (+)

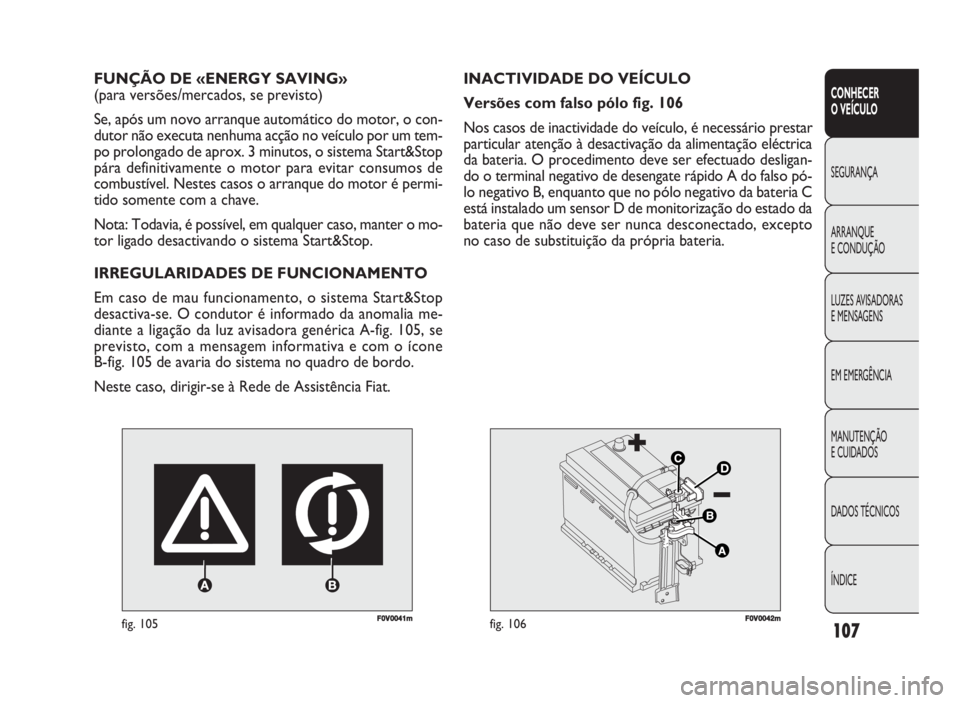

ou para (−) sem largar o pedal do travão. Para
veículos com caixa robotizada, onde prevista
a função Hill Holder, em caso de paragem auto-
mática do motor em inclinação, necessita voltar
a ligar o motor accionando a alavanca da caixa
para (+) ou para (−) sem largar o pedal do travão
para tornar disponível a função Hill Holder, que
é activada só com motor ligado.
AVISO
Se se deseja privilegiar o conforto climáti-
co, é possível desabilitar o sistema Start&
Stop para poder permitir um funcionamento con-
tínuo do sistema de climatização.
AVISO
035-114 DOBLO LUM 2e PT 27-05-2010 15:31 Pagina 109

152
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

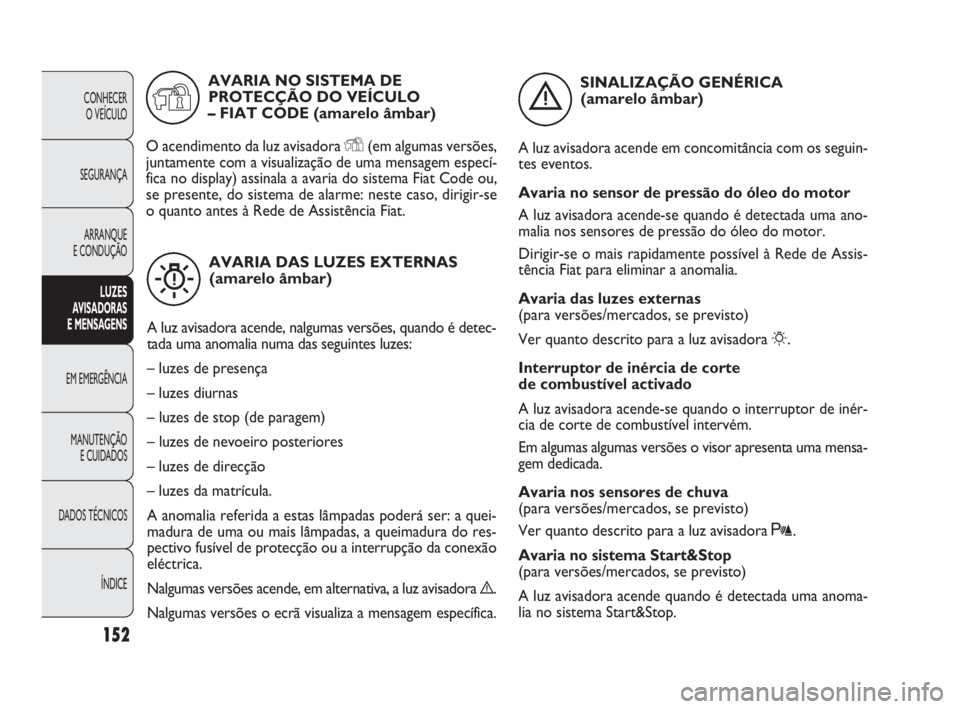

AVARIA DAS LUZES EXTERNAS
(amarelo âmbar)
A luz avisadora acende, nalgumas versões, quando é detec-
tada uma anomalia numa das seguintes luzes:
– luzes de presença
– luzes diurnas
– luzes de stop (de paragem)
– luzes de nevoeiro posteriores
– luzes de direcção
– luzes da matrícula.
A anomalia referida a estas lâmpadas poderá ser: a quei-
madura de uma ou mais lâmpadas, a queimadura do res-
pectivo fusível de protecção ou a interrupção da conexão
eléctrica.
Nalgumas versões acende, em alternativa, a luz avisadora è.
Nalgumas versões o ecrã visualiza a mensagem específica.
W
SINALIZAÇÃO GENÉRICA
(amarelo âmbar)
A luz avisadora acende em concomitância com os seguin-
tes eventos.
Avaria no sensor de pressão do óleo do motor
A luz avisadora acende-se quando é detectada uma ano-
malia nos sensores de pressão do óleo do motor.
Dirigir-se o mais rapidamente possível à Rede de Assis-
tência Fiat para eliminar a anomalia.
Avaria das luzes externas
(para versões/mercados, se previsto)
Ver quanto descrito para a luz avisadora
6.
Interruptor de inércia de corte
de combustível activado
A luz avisadora acende-se quando o interruptor de inér-
cia de corte de combustível intervém.
Em algumas algumas versões o visor apresenta uma mensa-
gem dedicada.
Avaria nos sensores de chuva
(para versões/mercados, se previsto)
Ver quanto descrito para a luz avisadora t.
Avaria no sistema Start&Stop
(para versões/mercados, se previsto)
A luz avisadora acende quando é detectada uma anoma-
lia no sistema Start&Stop.
è
AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO
– FIAT CODE (amarelo âmbar)
O acendimento da luz avisadora
Y(em algumas versões,
juntamente com a visualização de uma mensagem especí-
fica no display) assinala a avaria do sistema Fiat Code ou,
se presente, do sistema de alarme: neste caso, dirigir-se
o quanto antes à Rede de Assistência Fiat.
Y
143-154 DOBLO LUM 2e PT 25-05-2010 11:22 Pagina 152

153
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

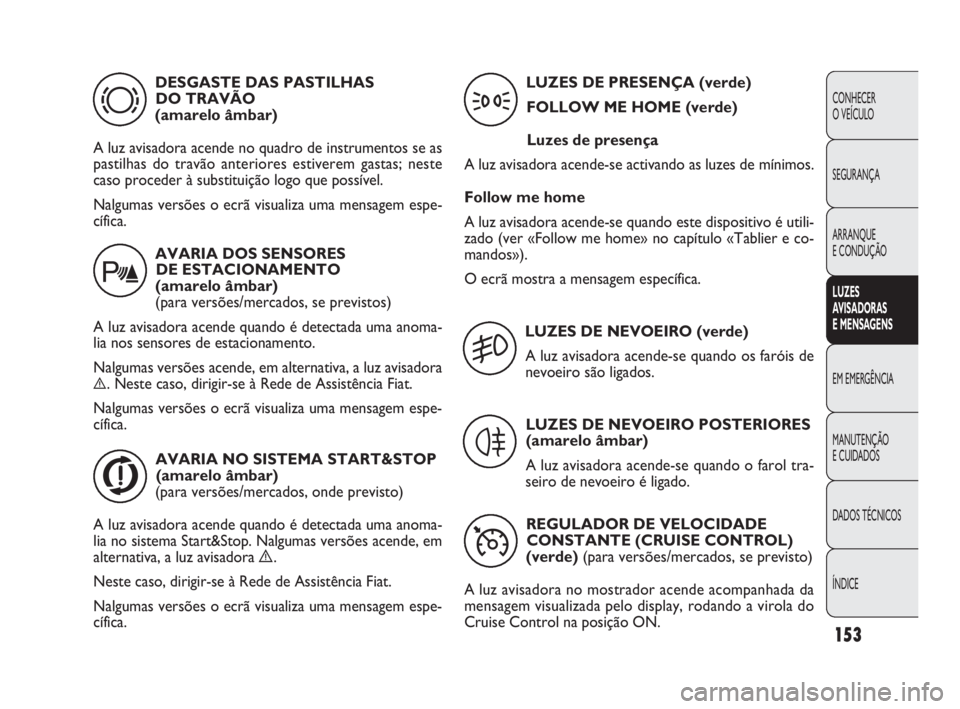

DESGASTE DAS PASTILHAS
DO TRAVÃO
(amarelo âmbar)
A luz avisadora acende no quadro de instrumentos se as
pastilhas do travão anteriores estiverem gastas; neste
caso proceder à substituição logo que possível.
Nalgumas versões o ecrã visualiza uma mensagem espe-
cífica.
d
AVARIA DOS SENSORES
DE ESTACIONAMENTO
(amarelo âmbar)
(para versões/mercados, se previstos)
A luz avisadora acende quando é detectada uma anoma-
lia nos sensores de estacionamento.
Nalgumas versões acende, em alternativa, a luz avisadora
è. Neste caso, dirigir-se à Rede de Assistência Fiat.
Nalgumas versões o ecrã visualiza uma mensagem espe-
cífica.
t
AVARIA NO SISTEMA START&STOP
(amarelo âmbar)
(para versões/mercados, onde previsto)
A luz avisadora acende quando é detectada uma anoma-
lia no sistema Start&Stop. Nalgumas versões acende, em
alternativa, a luz avisadora è.
Neste caso, dirigir-se à Rede de Assistência Fiat.
Nalgumas versões o ecrã visualiza uma mensagem espe-
cífica.
j
LUZES DE PRESENÇA (verde)
FOLLOW ME HOME (verde)
Luzes de presença
A luz avisadora acende-se activando as luzes de mínimos.
Follow me home
A luz avisadora acende-se quando este dispositivo é utili-
zado (ver «Follow me home» no capítulo «Tablier e co-
mandos»).
O ecrã mostra a mensagem específica.
3
LUZES DE NEVOEIRO (verde)
A luz avisadora acende-se quando os faróis de
nevoeiro são ligados.
5
LUZES DE NEVOEIRO POSTERIORES
(amarelo âmbar)
A luz avisadora acende-se quando o farol tra-
seiro de nevoeiro é ligado.
4
REGULADOR DE VELOCIDADE
CONSTANTE (CRUISE CONTROL)
(verde) (para versões/mercados, se previsto)
A luz avisadora no mostrador acende acompanhada da
mensagem visualizada pelo display, rodando a virola do
Cruise Control na posição ON.
Ü
143-154 DOBLO LUM 2e PT 25-05-2010 11:22 Pagina 153

183
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

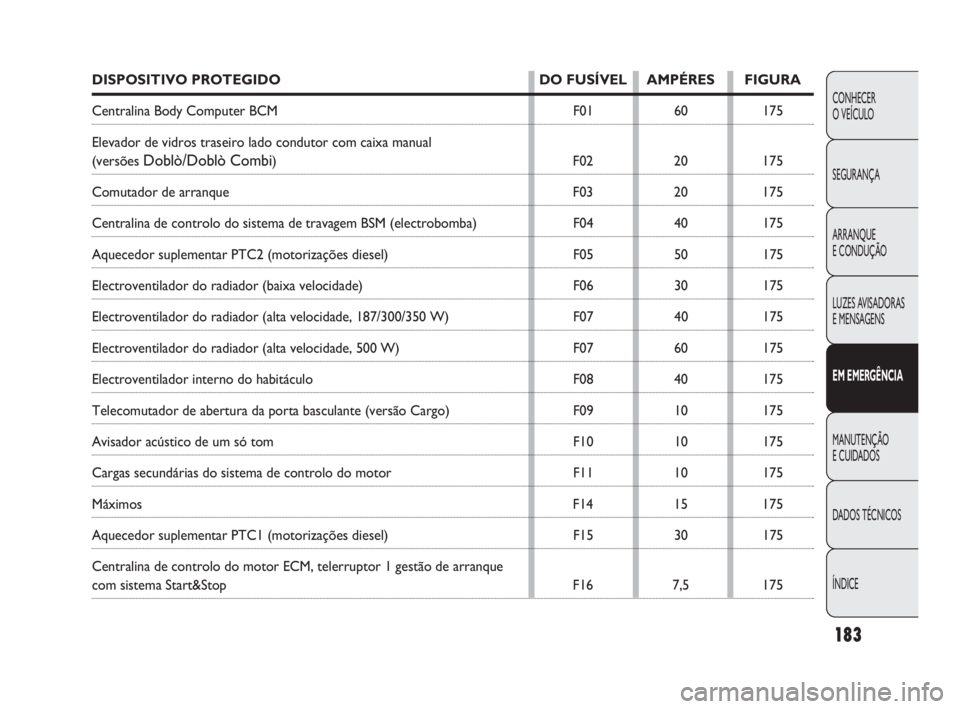

DISPOSITIVO PROTEGIDO DO FUSÍVEL AMPÉRES FIGURA
Centralina Body Computer BCM F01 60 175
Elevador de vidros traseiro lado condutor com caixa manual
(versões Doblò/Doblò Combi) F02 20 175
Comutador de arranque F03 20 175
Centralina de controlo do sistema de travagem BSM (electrobomba) F04 40 175
Aquecedor suplementar PTC2 (motorizações diesel) F05 50 175
Electroventilador do radiador (baixa velocidade) F06 30 175
Electroventilador do radiador (alta velocidade, 187/300/350 W) F07 40 175
Electroventilador do radiador (alta velocidade, 500 W) F07 60 175
Electroventilador interno do habitáculo F08 40 175
Telecomutador de abertura da porta basculante (versão Cargo) F09 10 175
Avisador acústico de um só tom F10 10 175
Cargas secundárias do sistema de controlo do motor F11 10 175
Máximos F14 15 175
Aquecedor suplementar PTC1 (motorizações diesel) F15 30 175
Centralina de controlo do motor ECM, telerruptor 1 gestão de arranque
com sistema Start&Stop F16 7,5 175
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 183

185
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS TÉCNICOS
ÍNDICE

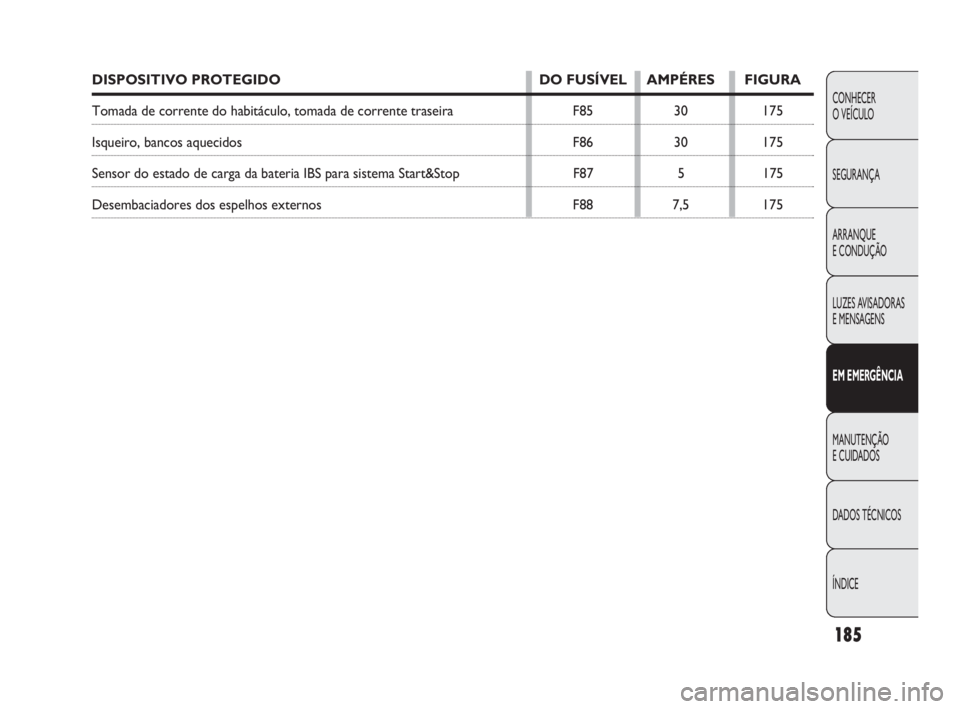

DISPOSITIVO PROTEGIDO DO FUSÍVEL AMPÉRES FIGURA
Tomada de corrente do habitáculo, tomada de corrente traseira F85 30 175
Isqueiro, bancos aquecidos F86 30 175
Sensor do estado de carga da bateria IBS para sistema Start&Stop F87 5 175
Desembaciadores dos espelhos externos F88 7,5 175
155-190 DOBLO LUM 2e PT 25-05-2010 11:39 Pagina 185
