F0V0132mfig. 71
Pour remettre le pupitre en place :
❒effectuer le mouvement inverse en l'accompagnant avec
la main ouverte jusqu'aux déclics de fermeture des ac-
crochages avant et arrière (détail C).
GLACES LATERALES ARRIERE AVEC
OUVERTURE « EN COMPAS »
(versions Doblò/Doblò Combi) fig. 71
Pour les ouvrir, procéder comme suit :
❒déplacer le levier A-fig. 71 vers l’extérieur jusqu’à ob-
tenir l’ouverture complète de la glace.
❒pousser le levier en arrière jusqu’au déclic de blocage.
Pour les fermer, faire le procédé en sens contraire jusqu’au
déclic dû au correct repositionnement du levier.
76
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Ne pas utiliser le pupitre en position ver-
ticale lorsque le véhicule est en marche.

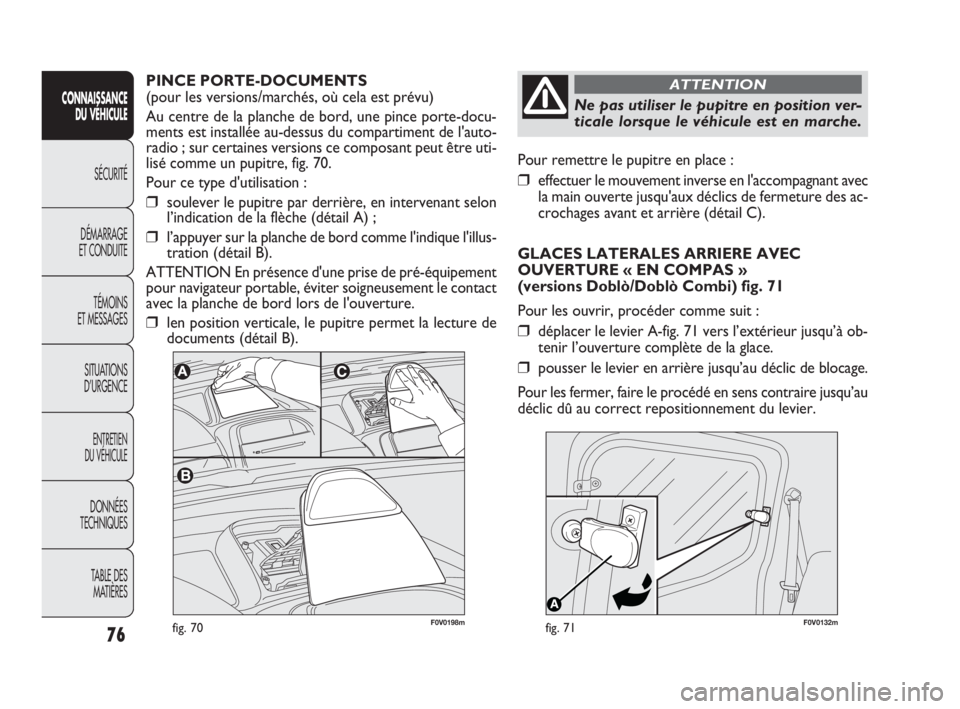

ATTENTIONPINCE PORTE-DOCUMENTS
(pour les versions/marchés, où cela est prévu)
Au centre de la planche de bord, une pince porte-docu-
ments est installée au-dessus du compartiment de l'auto-
radio ; sur certaines versions ce composant peut être uti-
lisé comme un pupitre, fig. 70.
Pour ce type d'utilisation :
❒soulever le pupitre par derrière, en intervenant selon
l’indication de la flèche (détail A) ;
❒l’appuyer sur la planche de bord comme l'indique l'illus-
tration (détail B).
ATTENTION En présence d'une prise de pré-équipement
pour navigateur portable, éviter soigneusement le contact
avec la planche de bord lors de l'ouverture.
❒len position verticale, le pupitre permet la lecture de
documents (détail B).
F0V0198mfig. 70
