hmotnost FIAT DOBLO COMBI 2010 Návod k použití a údržbě (in Czech)

157
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

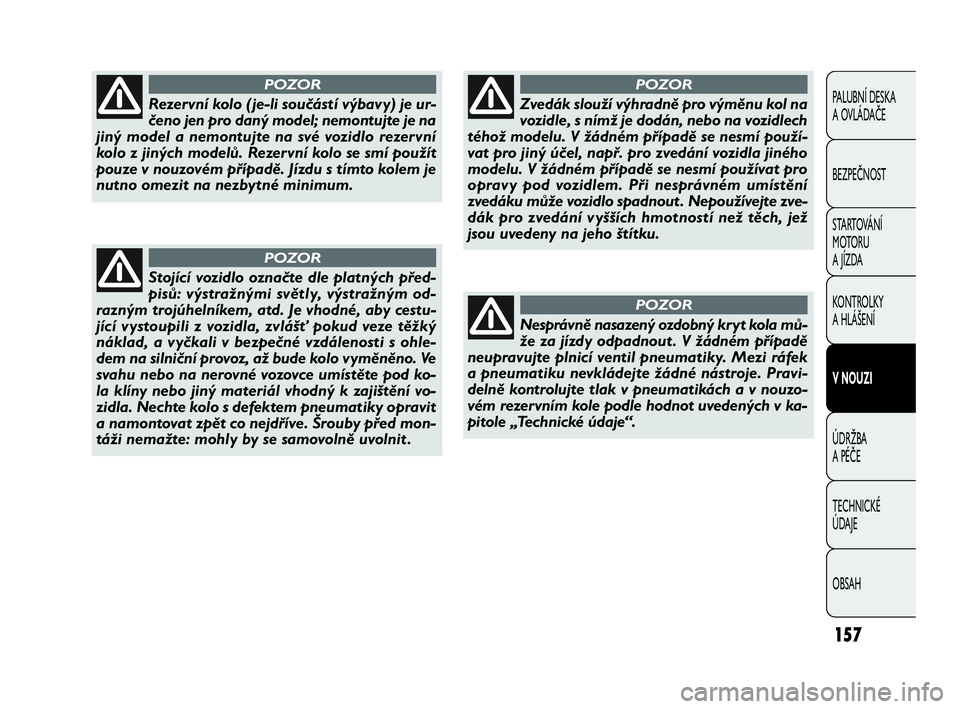

Rezervní kolo ( je-li součástí výbavy) je ur-
čeno jen pro daný model; nemontujte je na
jiný model a nemontujte na své vozidlo rezervní
kolo z jiných modelů. Rezervní kolo se smí použít
pouze v nouzovém případě. Jízdu s tímto kolem je
nutno omezit na nezbytné minimum.
POZOR
Stojící vozidlo označte dle platných před-
pisů: výstražnými světly, výstražným od-
razným trojúhelníkem, atd. Je vhodné, aby cestu-
jící vystoupili z vozidla, zvlášť pokud veze těžký
náklad, a vyčkali v bezpečné vzdálenosti s ohle-
dem na silniční provoz, až bude kolo vyměněno. Ve
svahu nebo na nerovné vozovce umístěte pod ko-
la klíny nebo jiný materiál vhodný k zajištění vo-
zidla. Nechte kolo s defektem pneumatiky opravit
a namontovat zpět co nejdříve. Šrouby před mon-
táži nemažte: mohly by se samovolně uvolnit .
POZOR
Zvedák slouží výhradně pro výměnu kol na
vozidle, s nímž je dodán, nebo na vozidlech
téhož modelu. V žádném případě se nesmí použí-
vat pro jiný účel, např. pro zvedání vozidla jiného
modelu. V žádném případě se nesmí používat pro
opravy pod vozidlem. Při nesprávném umístění
zvedáku může vozidlo spadnout . Nepoužívejte zve-
dák pro zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku.
POZOR
Nesprávně nasazený ozdobný kryt kola mů-
že za jízdy odpadnout . V žádném případě
neupravujte plnicí ventil pneumatiky. Mezi ráfek
a pneumatiku nevkládejte žádné nástroje. Pravi-
delně kontrolujte tlak v pneumatikách a v nouzo-
vém rezervním kole podle hodnot uvedených v ka-
pitole „Technické údaje“.
POZOR
155-190 DOBLO LUM 2e CZ 28-05-2010 10:04 Pagina 157

F0V0115mobr. 189
H Nejvyšší přípustná hmotnost na druhé nápravě (zadní).
I Typ motoru.
L Kód verze karosérie.
M Číslo pro objednávání náhradních dílů.
N Korigovaný součinitel kouřivosti.
219
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

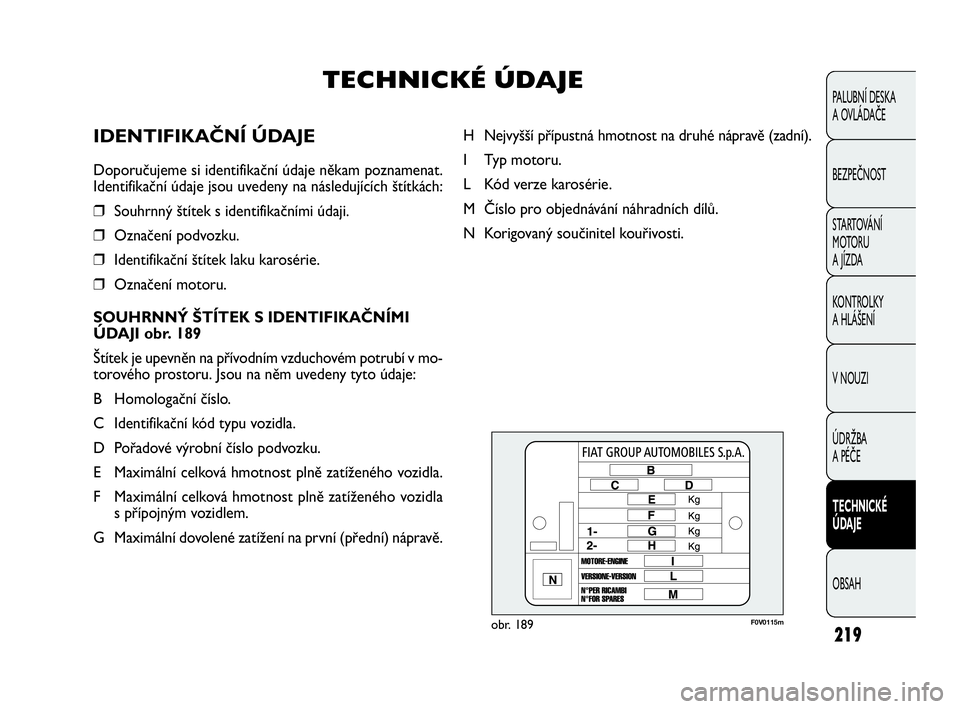

TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE
Doporučujeme si identifikační údaje někam poznamenat.
Identifikační údaje jsou uvedeny na následujících štítkách:
❒Souhrnný štítek s identifikačními údaji.
❒Označení podvozku.
❒Identifikační štítek laku karosérie.
❒Označení motoru.
SOUHRNNÝ ŠTÍTEK S IDENTIFIKAČNÍMI
ÚDAJI obr. 189
Štítek je upevněn na přívodním vzduchovém potrubí v mo-
torového prostoru. Jsou na něm uvedeny tyto údaje:
B Homologační číslo.
C Identifikační kód typu vozidla.
D Pořadové výrobní číslo podvozku.
E Maximální celková hmotnost plně zatíženého vozidla.
F Maximální celková hmotnost plně zatíženého vozidla
s přípojným vozidlem.
G Maximální dovolené zatížení na první (přední) nápravě.
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 219

233
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1340
600
525
1090
1140
1940
1000
500
100
60
1.4
1370
600
525
1075
1075
1970
1000
500
100
601410
600
525
1075
1075
2010
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1450
600
525
1120
1140
2050
1500
500
100
60
HMOTNOSTI DOBLÒ PĚT MÍST M1
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost
bez řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 233

234
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1430
600
525
1075
1075
2030
1300
500
–
601360
600
525
1090
1140
1960
1000
500
–
60
1.4
1.6 Multijet
1470
600
525
1120
1140
2070
1500
500
–
60
2.0 Multijet
HMOTNOSTI DOBLÒ 5 MÍST S VYSOKOU STŘECHOU
Hmotnosti (kg)
Pohotovostní hmotnost (se všemi náplněmi a palivovou nádrží naplněnou z 90 % a bez doplňků)
Užitečná hmotnost včetně řidiče (*)
Užitečná hmotnost bez řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Přípojná hmotnost
– brzděné přípojné vozidlo:
– nebrzděné přípojné vozidlo:
Maximální zatížení střechy (***):
Max. zatížení na tažném zařízení
(s brzděným přípojným vozidlem):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 234

235
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1430
685
610
1090
1140
2115
1000
500
100
601480
685
610
1120
1140
2165
1500
500
100
601370
685
610
1090
1170
2055
1000
500
100
601400
685
610
1090
1140
2085
1000
500
100
60
1.41.3 Multijet1.6 Multijet 2.0 Multijet

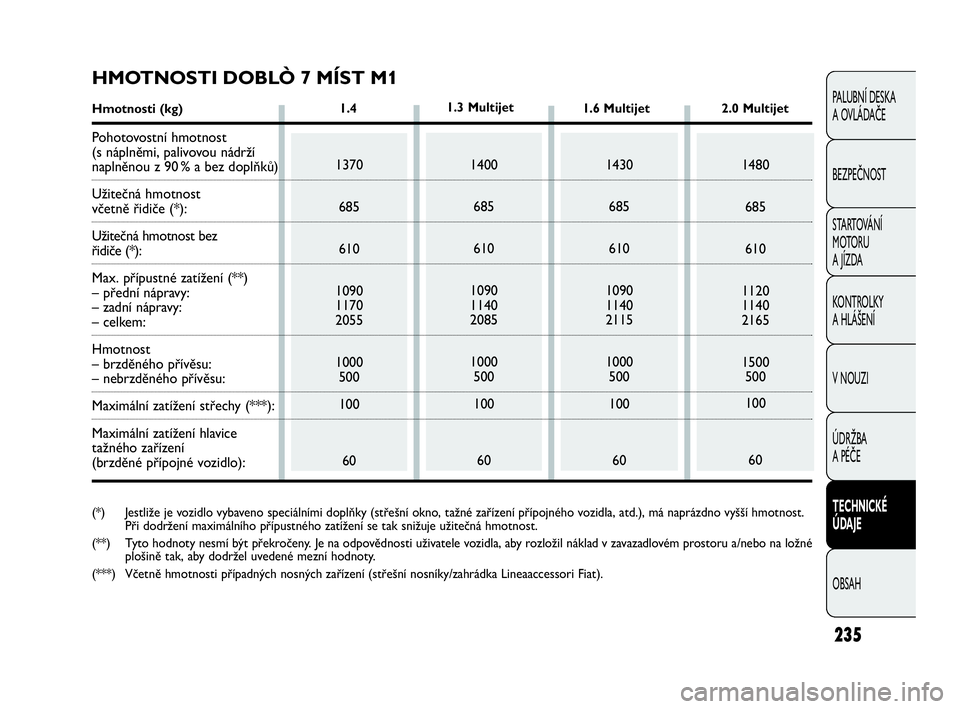

HMOTNOSTI DOBLÒ 7 MÍST M1
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 235

236
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1350
710
635
1090
1450
2060
1000
500
100
60
1.4
1380
710
635
1090
1310
2090
1000
500
100
601420
710
635
1090
1310
2130
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1460
710
635
1120
1450
2170
1500
500
100
60

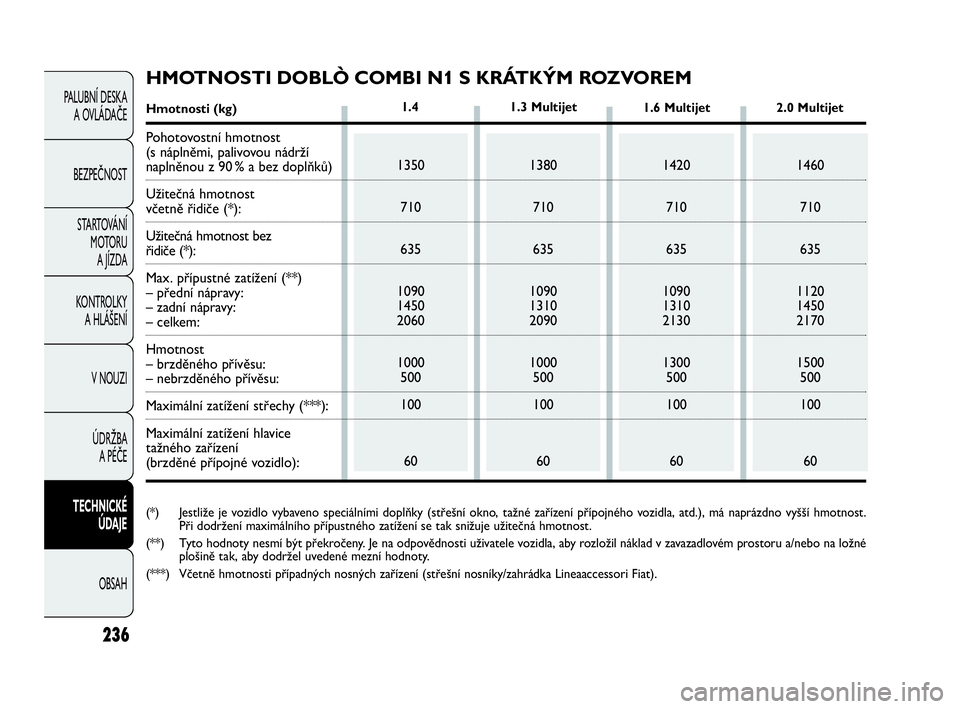

HMOTNOSTI DOBLÒ COMBI N1 S KRÁTKÝM ROZVOREM
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 236

237
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4
1360
800
725
1090
1450
2160
1000
500
100
601390
800
725
1090
1310
2190
1000
500
100
601430
800
725
1090
1310
2230
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1470
800
725
1120
1450
2270
1500
500
100
60

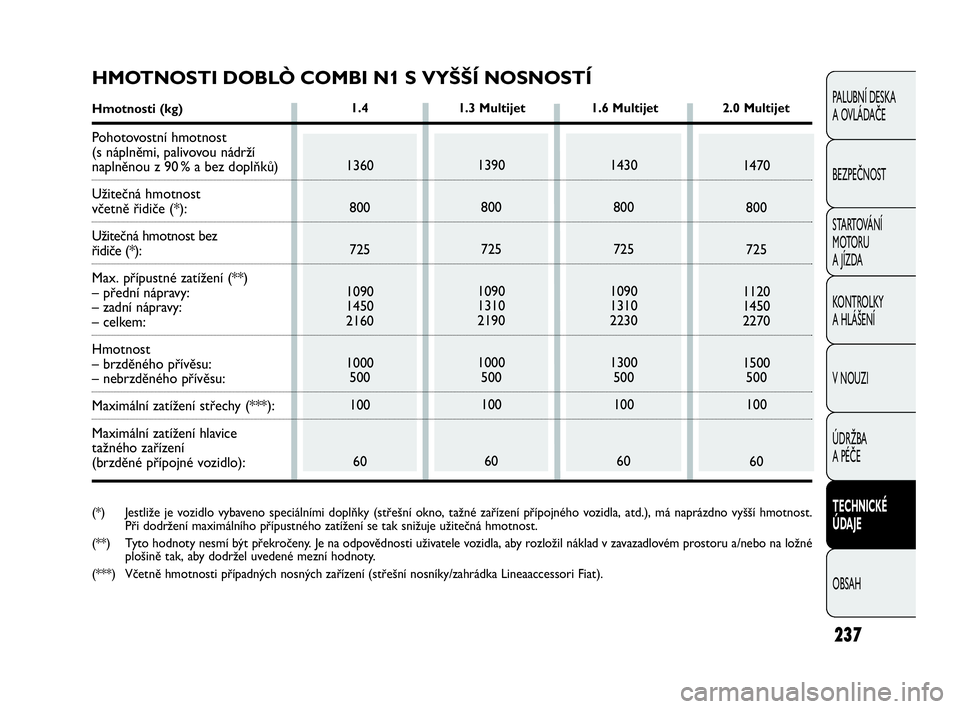

HMOTNOSTI DOBLÒ COMBI N1 S VYŠŠÍ NOSNOSTÍ
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 237

238
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4
1400
800
725
1090
1450
2200
1000
500
100
601430
800
725
1090
1310
2230
1000
500
100
601470
800
725
1120
1310
2270
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1510
800
725
1120
1450
2310
1500
500
100
60
HMOTNOSTI DOBLÒ COMBI N1 S DLOUHÝM ROZVOREM
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby byly uvedené mezní hodnoty dodrženy.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 238

239
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4
1240
750
675
1090
1140
1990
1000
500
100
601270
750
675
1090
1140
2020
1000
500
100
601310
750
675
1090
1140
2060
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1350
750
675
1120
1140
2100
1500
500
100
60

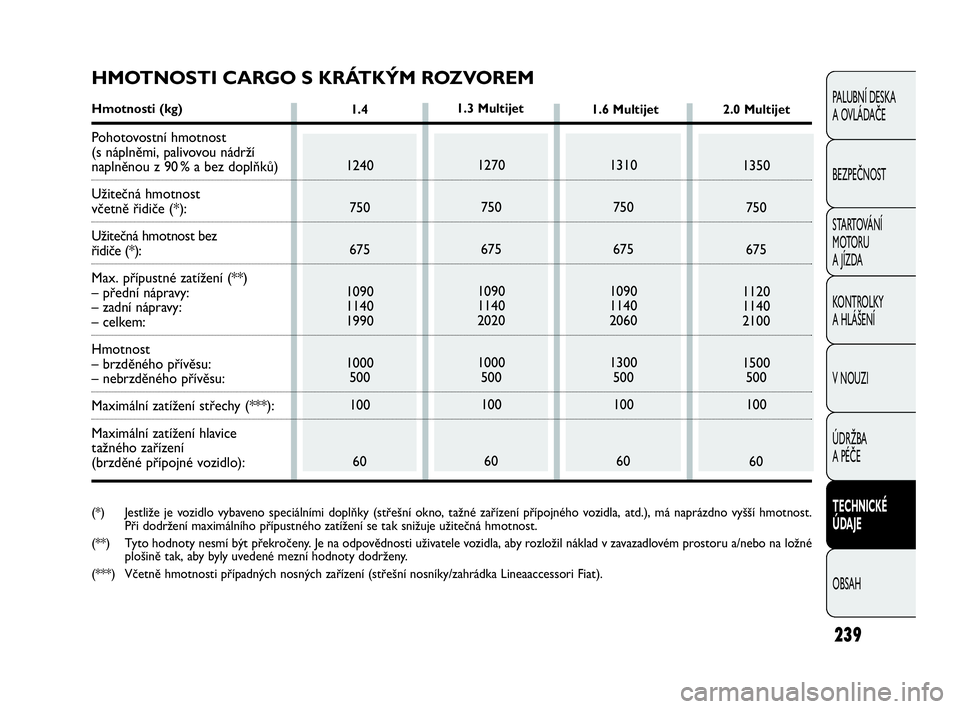

HMOTNOSTI CARGO S KRÁTKÝM ROZVOREM
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby byly uvedené mezní hodnoty dodrženy.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 239

240
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4
1260
900
825
1090
1450
2160
1000
500
100
601290
1000
925
1090
1450
2290
1000
500
100
601330
1000
925
1090
1450
2330
1300
500
100
60
1.3 Multijet1.6 Multijet2.0 Multijet
1370
1000
925
1120
1450
2370
1500
500
100
60

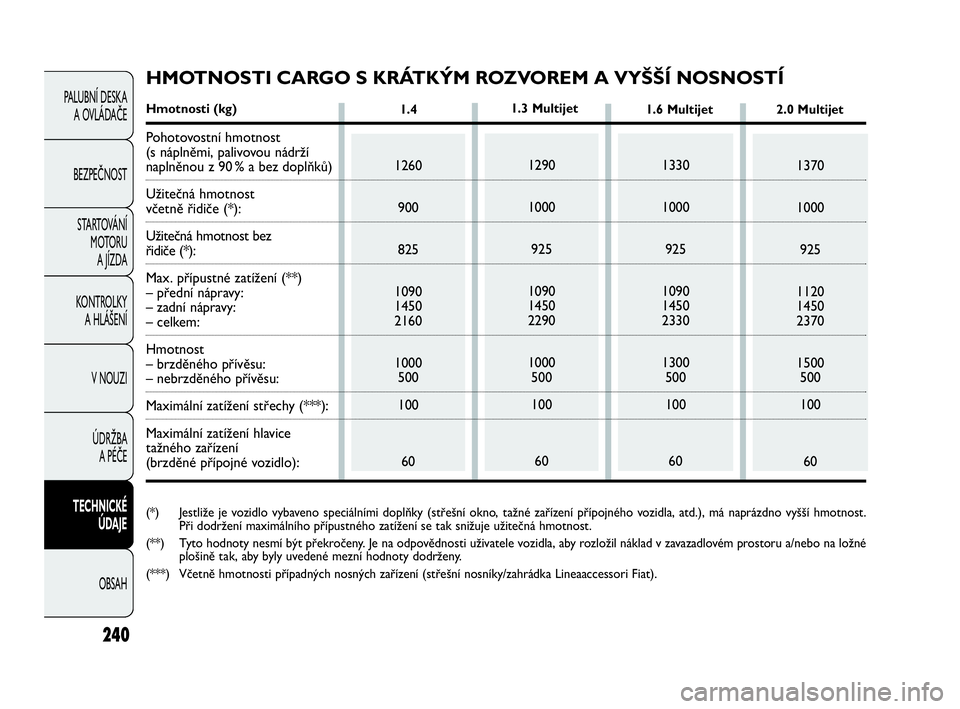

HMOTNOSTI CARGO S KRÁTKÝM ROZVOREM A VYŠŠÍ NOSNOSTÍ
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby byly uvedené mezní hodnoty dodrženy.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
219-260 DOBLO LUM 2e CZ 28-05-2010 14:30 Pagina 240
