FIAT DOBLO COMBI 2011 Instructieboek (in Dutch)

F0V0204mfig. 90

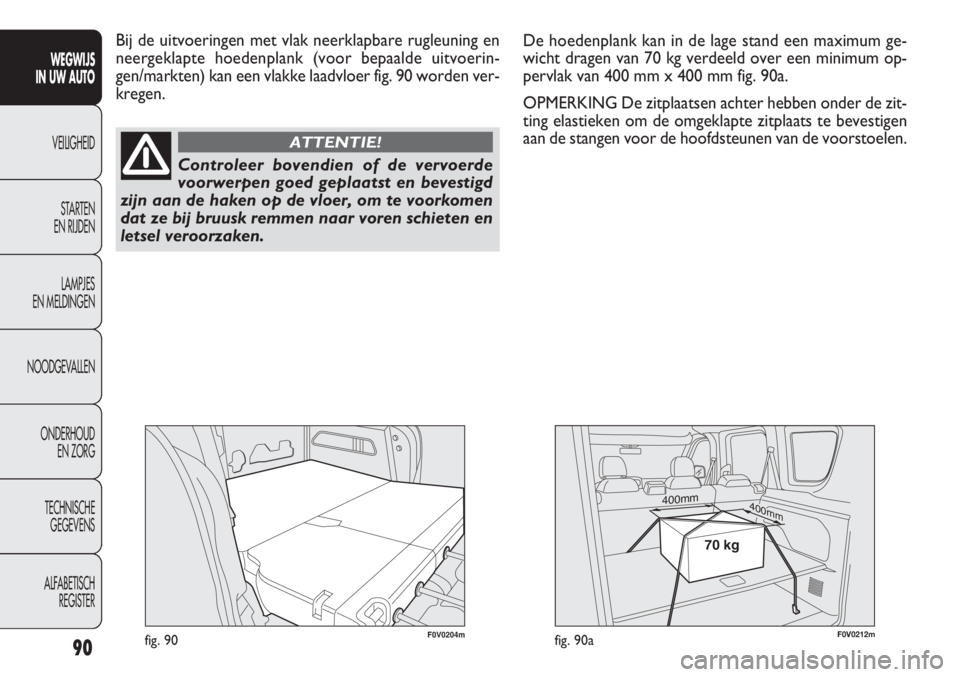

Bij de uitvoeringen met vlak neerklapbare rugleuning en
neergeklapte hoedenplank (voor bepaalde uitvoerin-
gen/markten) kan een vlakke laadvloer fig. 90 worden ver-
kregen.
90
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Controleer bovendien of de vervoerde
voorwerpen goed geplaatst en bevestigd
zijn aan de haken op de vloer, om te voorkomen
dat ze bij bruusk remmen naar voren schieten en
letsel veroorzaken.
ATTENTIE!
De hoedenplank kan in de lage stand een maximum ge-
wicht dragen van 70 kg verdeeld over een minimum op-
pervlak van 400 mm x 400 mm fig. 90a.
OPMERKING De zitplaatsen achter hebben onder de zit-
ting elastieken om de omgeklapte zitplaats te bevestigen
aan de stangen voor de hoofdsteunen van de voorstoelen.
400mm400mm
70 kg
F0V0212mfig. 90a

91
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

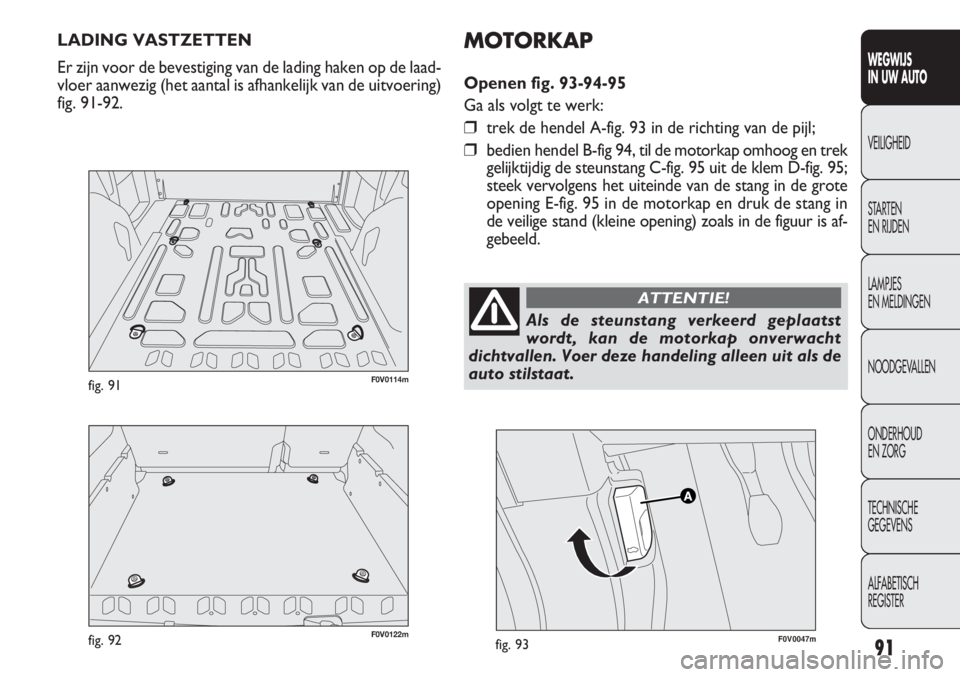

LADING VASTZETTEN
Er zijn voor de bevestiging van de lading haken op de laad-
vloer aanwezig (het aantal is afhankelijk van de uitvoering)
fig. 91-92.
F0V0047mfig. 93
MOTORKAP
Openen fig. 93-94-95
Ga als volgt te werk:
❒trek de hendel A-fig. 93 in de richting van de pijl;

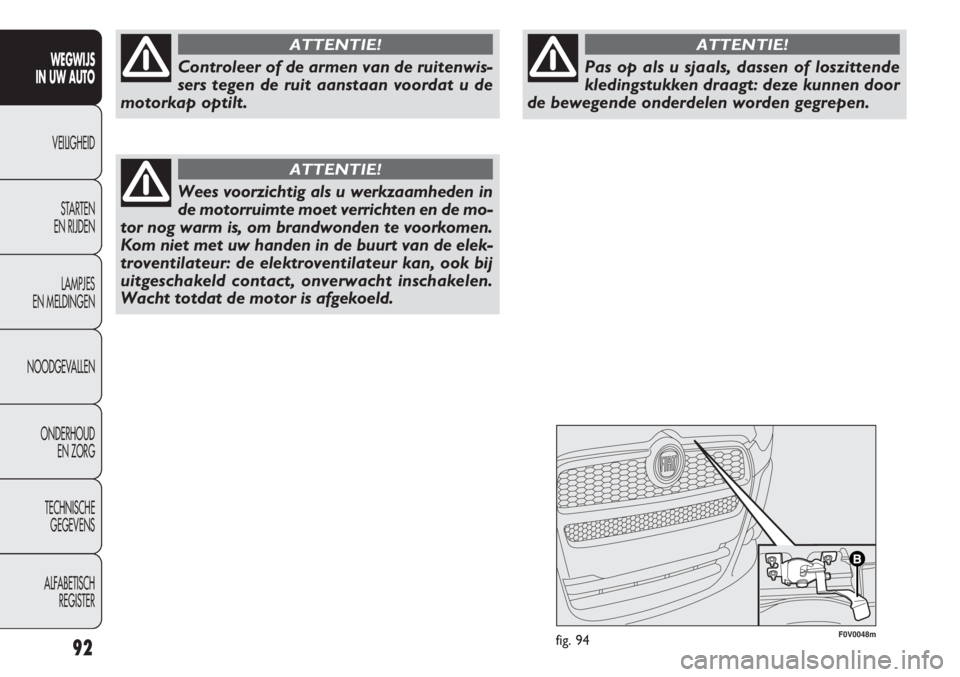

❒bedien hendel B-fig 94,til de motorkap omhoog en trek
gelijktijdig de steunstang C-fig. 95 uit de klem D-fig. 95;
steek vervolgens het uiteinde van de stang in de grote
opening E-fig. 95 in de motorkap en druk de stang in
de veilige stand (kleine opening) zoals in de figuur is af-
gebeeld.
Als de steunstang verkeerd geplaatst
wordt, kan de motorkap onverwacht
dichtvallen. Voer deze handeling alleen uit als de
auto stilstaat.
ATTENTIE!
F0V0122mfig. 92
F0V0114mfig. 91

F0V0048mfig. 9492
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Controleer of de armen van de ruitenwis-
sers tegen de ruit aanstaan voordat u de
motorkap optilt.
ATTENTIE!
Wees voorzichtig als u werkzaamheden in
de motorruimte moet verrichten en de mo-
tor nog warm is, om brandwonden te voorkomen.
Kom niet met uw handen in de buurt van de elek-
troventilateur: de elektroventilateur kan, ook bij
uitgeschakeld contact, onverwacht inschakelen.
Wacht totdat de motor is afgekoeld.
ATTENTIE!
Pas op als u sjaals, dassen of loszittende
kledingstukken draagt: deze kunnen door
de bewegende onderdelen worden gegrepen.
ATTENTIE!

93

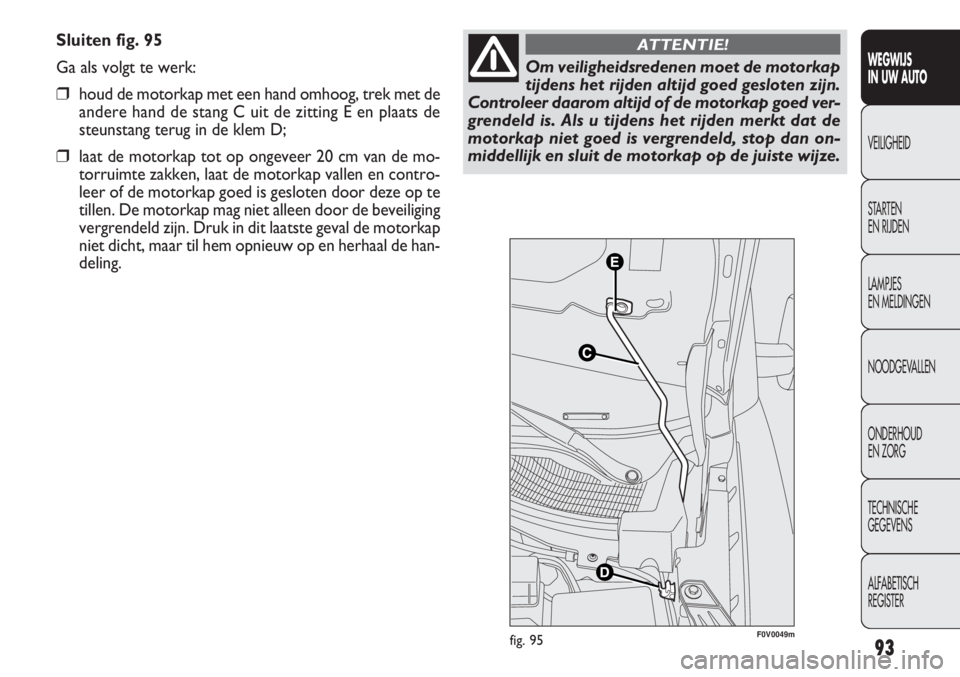

Sluiten fig. 95
Ga als volgt te werk:
❒houd de motorkap met een hand omhoog, trek met de
andere hand de stang C uit de zitting E en plaats de
steunstang terug in de klem D;
❒laat de motorkap tot op ongeveer 20 cm van de mo-
torruimte zakken, laat de motorkap vallen en contro-
leer of de motorkap goed is gesloten door deze op te
tillen. De motorkap mag niet alleen door de beveiliging
vergrendeld zijn. Druk in dit laatste geval de motorkap
niet dicht, maar til hem opnieuw op en herhaal de han-
deling.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Om veiligheidsredenen moet de motorkap
tijdens het rijden altijd goed gesloten zijn.
Controleer daarom altijd of de motorkap goed ver-
grendeld is. Als u tijdens het rijden merkt dat de
motorkap niet goed is vergrendeld, stop dan on-
middellijk en sluit de motorkap op de juiste wijze.
ATTENTIE!
F0V0049mfig. 95

94
F0V0123mfig. 99

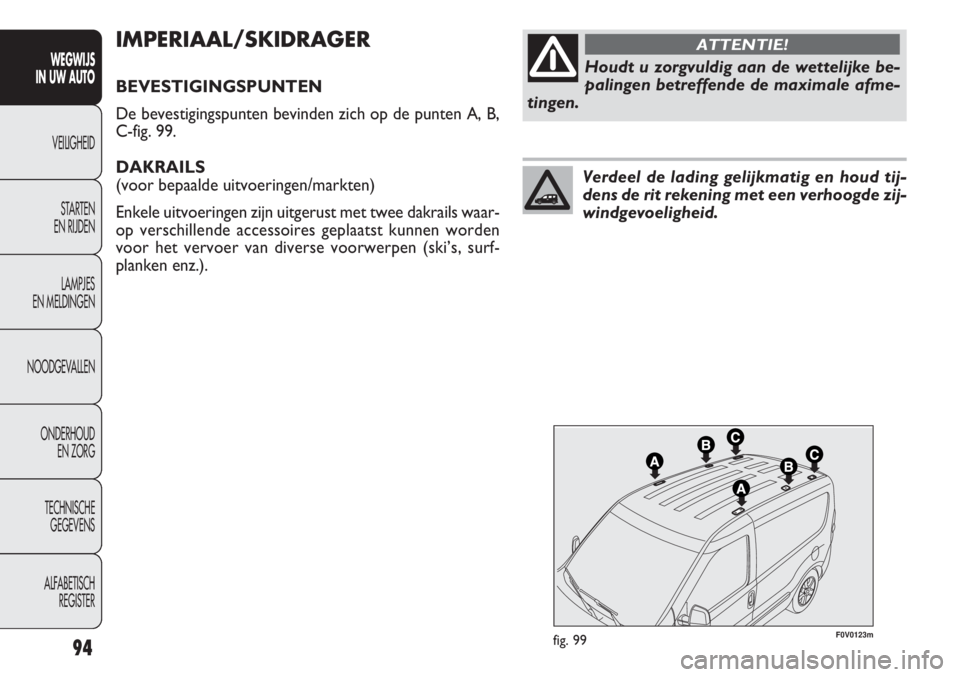

IMPERIAAL/SKIDRAGER
BEVESTIGINGSPUNTEN
De bevestigingspunten bevinden zich op de punten A, B,
C-fig. 99.
DAKRAILS
(voor bepaalde uitvoeringen/markten)
Enkele uitvoeringen zijn uitgerust met twee dakrails waar-
op verschillende accessoires geplaatst kunnen worden
voor het vervoer van diverse voorwerpen (ski’s, surf-
planken enz.).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Houdt u zorgvuldig aan de wettelijke be-
palingen betreffende de maximale afme-
tingen.
ATTENTIE!
Verdeel de lading gelijkmatig en houd tij-
dens de rit rekening met een verhoogde zij-
windgevoeligheid.

95
F0V0021mfig. 100

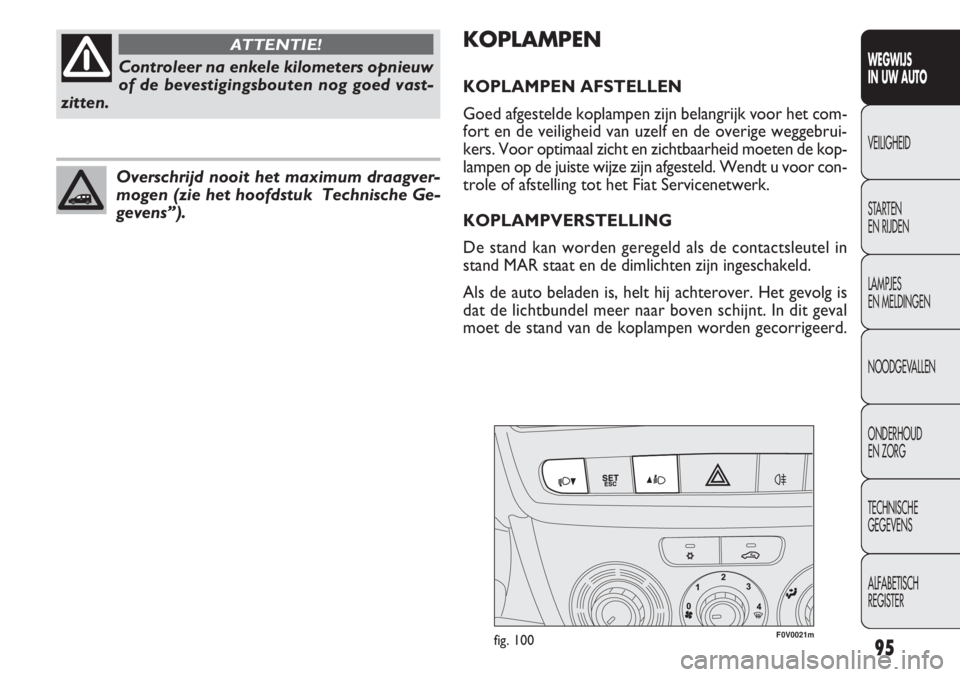

KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk voor het com-
fort en de veiligheid van uzelf en de overige weggebrui-
kers. Voor optimaal zicht en zichtbaarheid moeten de kop-
lampen op de juiste wijze zijn afgesteld. Wendt u voor con-
trole of afstelling tot het Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de contactsleutel in
stand MAR staat en de dimlichten zijn ingeschakeld.
Als de auto beladen is, helt hij achterover. Het gevolg is
dat de lichtbundel meer naar boven schijnt. In dit geval
moet de stand van de koplampen worden gecorrigeerd.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Controleer na enkele kilometers opnieuw
of de bevestigingsbouten nog goed vast-
zitten.
ATTENTIE!
Overschrijd nooit het maximum draagver-
mogen (zie het hoofdstuk Technische Ge-
gevens”).

96
ABS
(voor bepaalde uitvoeringen/markten)
Het ABS dat geïntegreerd is in het remsysteem, voorkomt
dat tijdens het remmen de wielen blokkeren, ongeacht de
conditie van het wegdek en de pedaaldruk, en verhindert
daarmee het doorslippen van een of meerdere wielen.
Hierdoor blijft de auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met een elektronische
remdrukverdeling EBD (Electronic Braking Force Distri-
bution), die de remdruk verdeelt tussen de voor- en ach-
terwielen.
BELANGRIJK Voor een maximale werking van het rem-
systeem is een inrijperiode nodig van ongeveer 500 km:
tijdens deze periode moet bruusk, herhaaldelijk of lang-
durig remmen worden voorkomen.
ACTIVERING VAN HET SYSTEEM
Als het ABS in werking treedt, merkt de bestuurder dit
aan een trilling in het rempedaal, die gepaard gaat met enig
geluid: dit geeft aan dat het noodzakelijk is uw snelheid aan

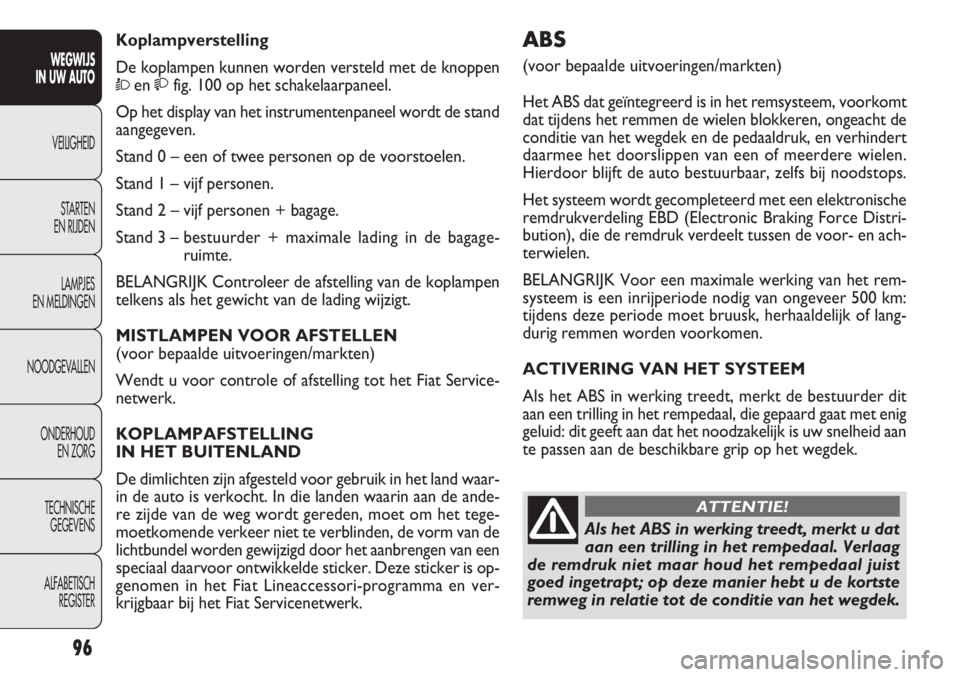

te passen aan de beschikbare grip op het wegdek. Koplampverstelling
De koplampen kunnen worden versteld met de knoppen
Òenfig. 100 op het schakelaarpaneel.
Op het display van het instrumentenpaneel wordt de stand
aangegeven.
Stand 0 – een of twee personen op de voorstoelen.
Stand 1 – vijf personen.
Stand 2 – vijf personen + bagage.
Stand 3 – bestuurder + maximale lading in de bagage-
ruimte.
BELANGRIJK Controleer de afstelling van de koplampen
telkens als het gewicht van de lading wijzigt.
MISTLAMPEN VOOR AFSTELLEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor controle of afstelling tot het Fiat Service-
netwerk.
KOPLAMPAFSTELLING
IN HET BUITENLAND
De dimlichten zijn afgesteld voor gebruik in het land waar-
in de auto is verkocht. In die landen waarin aan de ande-
re zijde van de weg wordt gereden, moet om het tege-
moetkomende verkeer niet te verblinden, de vorm van de
lichtbundel worden gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker. Deze sticker is op-
genomen in het Fiat Lineaccessori-programma en ver-
krijgbaar bij het Fiat Servicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, merkt u dat
aan een trilling in het rempedaal. Verlaag
de remdruk niet maar houd het rempedaal juist
goed ingetrapt; op deze manier hebt u de kortste
remweg in relatie tot de conditie van het wegdek.
ATTENTIE!

97

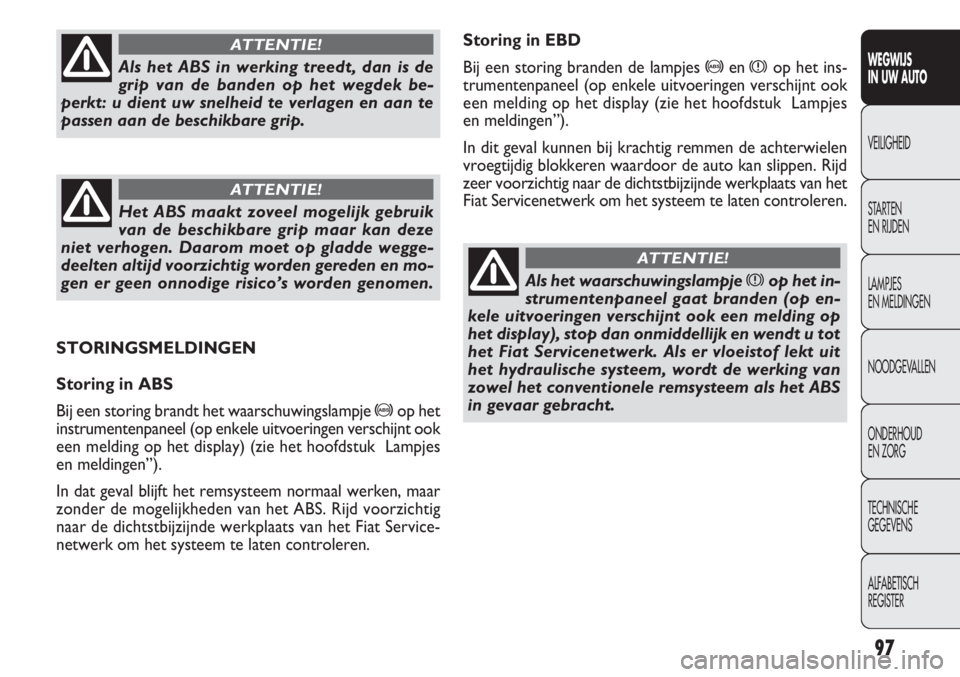

Storing in EBD
Bij een storing branden de lampjes
>enxop het ins-
trumentenpaneel (op enkele uitvoeringen verschijnt ook
een melding op het display (zie het hoofdstuk Lampjes
en meldingen”).
In dit geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan slippen. Rijd
zeer voorzichtig naar de dichtstbijzijnde werkplaats van het
Fiat Servicenetwerk om het systeem te laten controleren.
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwingslampje
>op het
instrumentenpaneel (op enkele uitvoeringen verschijnt ook
een melding op het display) (zie het hoofdstuk Lampjes
en meldingen”).
In dat geval blijft het remsysteem normaal werken, maar
zonder de mogelijkheden van het ABS. Rijd voorzichtig
naar de dichtstbijzijnde werkplaats van het Fiat Service-
netwerk om het systeem te laten controleren.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, dan is de
grip van de banden op het wegdek be-
perkt: u dient uw snelheid te verlagen en aan te
passen aan de beschikbare grip.
ATTENTIE!
Het ABS maakt zoveel mogelijk gebruik
van de beschikbare grip maar kan deze
niet verhogen. Daarom moet op gladde wegge-
deelten altijd voorzichtig worden gereden en mo-
gen er geen onnodige risico’s worden genomen.
ATTENTIE!
Als het waarschuwingslampje xop het in-
strumentenpaneel gaat branden (op en-
kele uitvoeringen verschijnt ook een melding op
het display), stop dan onmiddellijk en wendt u tot
het Fiat Servicenetwerk. Als er vloeistof lekt uit
het hydraulische systeem, wordt de werking van
zowel het conventionele remsysteem als het ABS
in gevaar gebracht.
ATTENTIE!

98
ESP-SYSTEEM
(Electronic Stability Program)
(voor bepaalde uitvoeringen/markten)
Dit systeem bewaakt de stabiliteit van de auto als de wie-
len hun grip verliezen, waardoor de auto beter op koers
blijft.
De werking van het ESP is uitermate nuttig als de grip op
het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-systeem beschikt de
auto (voor bepaalde uitvoeringen/markten) ook over MSR
(regeling van het afremmen op de motor tijdens terug-
schakelen) en HBA (automatische remdrukverhoger bij
noodstops).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het instrumentenpa-
neel knipperen, om de bestuurder er op te wijzen dat de
auto de stabiliteit en de grip dreigt te verliezen.
INSCHAKELING VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld als de motor
wordt gestart en kan niet worden uitgeschakeld. BRAKE ASSIST (remregeling bij
noodstops geïntegreerd in ESP)
(voor bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uitgeschakeld, herkent
noodstops (op basis van de snelheid waarmee het rem-
pedaal wordt ingetrapt) en verhoogt de druk in het rem-
circuit aanzienlijk, waardoor sneller en krachtiger door het
systeem wordt geremd.
De Brake Assist wordt, bij uitvoeringen die zijn uitgerust
met ESP, uitgeschakeld bij een storing in het ESP (lampje
ábrandt en er verschijnt een melding op het multifunc-
tionele display – indien aanwezig).
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, merkt u dat
aan een trilling in het rempedaal. Verlaag
de remdruk niet maar houd het rempedaal juist
goed ingetrapt; op deze manier hebt u de kortste
remweg in relatie tot de conditie van het wegdek.
ATTENTIE!

99
Tijdens het wegrijden zorgt de regeleenheid van het ESP
ervoor dat de wielen geremd blijven, totdat het noodza-
kelijke motorkoppel is bereikt om weg te rijden (of maxi-
maal 1,75 seconde), zodat u meer tijd heeft om uw rech-
ter voet van het rempedaal naar het gaspedaal te ver-
plaatsen.
Als u na 1,75 seconden niet bent weggereden, schakelt het
systeem automatisch uit en wordt de remdruk geleidelijk
verlaagd.
Tijdens deze fase kunt u een typisch geluid horen. Dit ge-
luid betekent dat de auto ieder moment in beweging kan
komen.
Storingsmeldingen
Bij een storing in het systeem brandt op het instrumen-
tenpaneel het waarschuwingslampje
*bij een digitaal dis-
play en het lampje
ábij een multifunctioneel display (voor
bepaalde uitvoeringen/markten) (zie het hoofdstuk Lamp-
jes en meldingen”).
BELANGRIJK Het Hill Holder-systeem is geen handrem;
verlaat dus nooit de auto zonder de handrem aan te trek-
ken, de motor uit te zetten en de eerste versnelling in te
schakelen. STORINGSMELDINGEN
Bij een storing in het ESP wordt het systeem automatisch
uitgeschakeld en gaat het lampje
áop het instrumenten-
paneel continu branden en verschijnt er een melding op
het multifunctionele display (voor bepaalde uitvoerin-
gen/markten) (zie het hoofdstuk Lampjes en meldingen”).
Bovendien gaat ook het lampje in de knop ASR OFF bran-
den. Wendt u in dat geval zo snel mogelijk tot het Fiat Ser-
vicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De prestaties van het ESP-systeem mogen
de bestuurder er niet toe verleiden onno-
dige en onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan het wegdek,
het zicht en het verkeer. De verantwoordelijkheid
voor de verkeersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt bij het weg-
rijden op een helling. Het systeem schakelt automatisch
in als:
❒op een stijgende helling: de auto stilstaat op een helling
van meer dan 5% met draaiende motor, ingetrapt rem-
pedaal en versnellingsbak in vrij of als een andere ver-
snelling dan de achteruit is ingeschakeld.
❒op een dalende helling: de auto stilstaat op een helling
van meer dan 5% met draaiende motor, ingetrapt rem-
pedaal en als de achteruit is ingeschakeld.
Voor de juiste werking van het ESP- en
ASR-systeem is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte conditie
zijn en de voorgeschreven afmetingen hebben.
ATTENTIE!
