FIAT DOBLO COMBI 2011 Kezelési és karbantartási útmutató (in Hungarian)

F0V0204m
90. ábra
Ledöntött háttámlájú éls lehajtott állapotban levő kalaptartós
változatoknál (egyes változatoknál/piacokon)egy tárolóhely-
szint nyerhető 90.ábra.
90
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Győződjünk meg arról, hogy a tárgyakat
megfelelően helyeztük el és rögzítettük
a padlóhoz annak elkerülésére, hogy heves féke-
zésnél kirepüjenek és sérüléseket okozzanak az uta-
soknak.
FIGYELEM
A kalaptartó alsó helyzetben, min. 400 mm × 400 mm-es
tartófelületen maximum 70 kg súlyt bír el 90a.ábra.
MEGJEGÍZÉS A hátsó székpárnák alatt műanyag kapcsok ta-
lálhatók hogy az előre hajtott ülést az első ülések fejtámlájá-
hoz lehessen rögzíteni.
400mm
400mm
70 kg
F0V0212m
90a. ábra

91A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0122m
92. ábra
F0V0114m
91. ábra

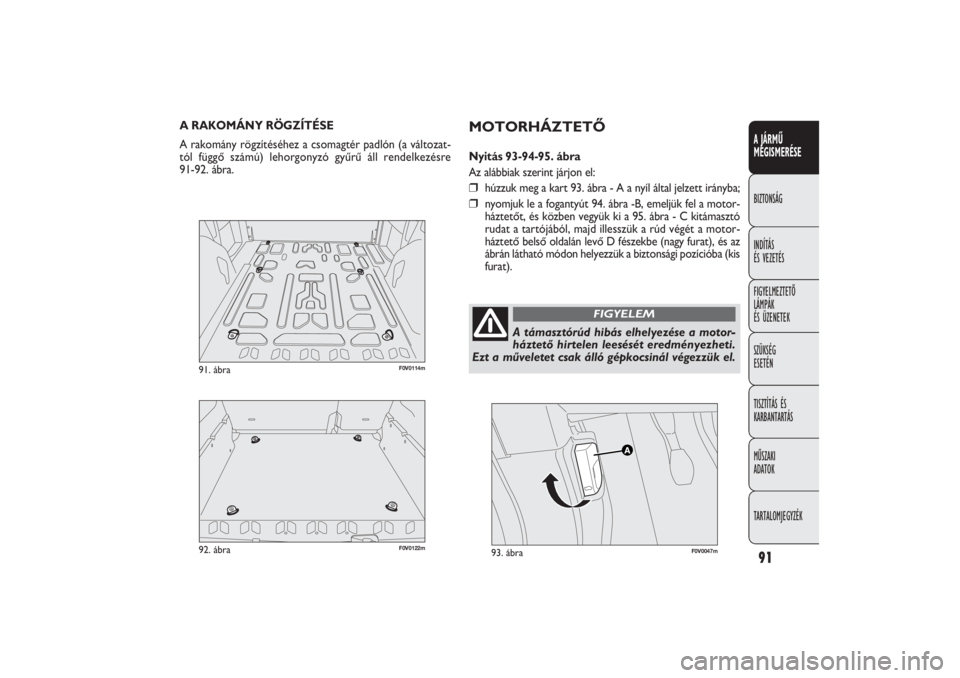

A RAKOMÁNY RÖGZÍTÉSE
A rakomány rögzítéséhez a csomagtér padlón (a változat-
tól függő számú) lehorgonyzó gyűrű áll rendelkezésre
91-92. ábra.
F0V0047m
93. ábra
MOTORHÁZTETŐNyitás 93-94-95. ábra
Az alábbiak szerint járjon el:❒
húzzuk meg a kart 93. ábra - A a nyíl által jelzett irányba;
❒
nyomjuk le a fogantyút 94. ábra -B, emeljük fel a motor-
háztetőt, és közben vegyük ki a 95. ábra - C kitámasztó
rudat a tartójából, majd illesszük a rúd végét a motor-
háztető belső oldalán levő D fészekbe (nagy furat), és az
ábrán látható módon helyezzük a biztonsági pozícióba (kis
furat).
A támasztórúd hibás elhelyezése a motor-
háztető hirtelen leesését eredményezheti.
Ezt a műveletet csak álló gépkocsinál végezzük el.
FIGYELEM

F0V0048m
94. ábra
92
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Mielőtt felemelnénk a motorháztetőt, győ-
ződjünk meg arról, hogy az ablaktörlő kar-
ja nem emelkedik-e el a szélvédő üvegtől.
FIGYELEM
Meleg motornál óvatosan járjunk el a mo-
tortér belsejében, az esetleges égési sebek
elkerülése érdekében. Ne nyúljunk a hűtőventilátor
közelébe: gyújtáskapcsolóból kihúzott kulcs mellett
is működésbe léphet. Várja meg, hogy a motor le-
hűljön.
FIGYELEM
Ügyeljünk arra, hogy sálak, nyakkendők és
bő ruhadarabok még véletlenül se érint-
kezzenek a mozgásban lévő egységekkel; az ilyen
ruhadarabokat ezek magukkal ragadhatják, a vi-
selőjének súlyos veszélyhelyzetet okozva.
FIGYELEM

93A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Zárás 95. ábra
Az alábbiak szerint járjon el:❒
Tartsuk a motorháztetőt egy kézzel nyitott helyzetben,
a másik kézzel vegyük ki a C kitámasztó rudat az E fé-
szekből, és helyezzük vissza a D tartójába;
❒
engedjük le a motorháztetőt a motortér fölé, kb. 20 cm
magasságra, azután hagyjuk szabadon leesni. A motorház-
tető megemelésével győződjünk meg arról, hogy teljesen
reteszelődött, és nem csak a biztosító horog rögzíti. Ez
utóbbi esetben ne nyomjuk lefelé a motorháztetőt, hanem
emeljük fel, és ismételjük meg az előbbi műveletet.
A biztonság érdekében menet közben fel-
tétlenül szükséges a motorháztető megfele-
lő reteszelődése. Ezért mindig ellenőrizzük a mo-
torháztető megfelelő reteszelődését. Ha menet köz-
ben észrevesszük, hogy a záródás nem megfelelő,
azonnal álljunk meg, és végezzük el a motorházte-
tő megfelelő zárását.
FIGYELEM
F0V0049m
95. ábra

94
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0123m
99. ábra
TETŐCSOMAGTARTÓ/SÍLÉCTARTÓRÖGZÍTÉSEK ELŐKÉSZÍTÉSE
Az előkészített rögzítések a 99. ábra A, B, C pontjánál talál-
hatók.
HOSSZANTI CSOMAGTARTÓ RUDAK
(egyes változatoknál/piacokon)
A gépkocsi egyes változatait gyárilag két hosszanti tetőcso-
magtartó rúddal szerelik, amelyek a megfelelő speciális ki-
egészítésekkel alkalmasak különféle tárgyak (sílécek, szörf-
deszka stb.) szállítására.
Szigorúan tartsuk magunkat a megengedett
külső méreteket meghatározó, érvényben
lévő törvényi előírásokhoz.
FIGYELEM
Egyenletesen osszuk el a csomagokat, és ne fe-
lejtsük el, hogy megrakott tetőcsomagtartó-
val a gépkocsi oldalszél-érzékenysége megnő.

95A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0021m
100. ábra
FÉNYSZÓRÓKA FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú a vezetési
kényelem, továbbá a gépkocsivezető és a közlekedés többi
résztvevőjének biztonsága szempontjából. Mivel az előírás sze-
rint beállított fényszórókkal biztosíthatók a legjobb látási és
láthatósági feltételek, a jármű fényszóróit helyesen be kell
állítani. A fényszórók ellenőrzését és szükség szerinti beállí-
tását Fiat márkaszervizben végeztessük el.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított fény-
szórók esetében működik.
Megterhelt járműnél a hátsó rész lesüllyedése a fényszó-
rókból kilépő fénysugár irányának megemelkedését ered-
ményezi. Ilyenkor szükséges a fényszóró-beállítás ismételt
helyesbítése.
Néhány kilométer megtétele után ellen-
őrizzük ismét, hogy a rögzítőcsavarok meg-
húzása megfelelő-e.
FIGYELEM
Soha ne lépjük túl a megengedett terhelési
értékeket (lásd a „Műszaki adatok” című fe-
jezetet).

96
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
ABS RENDSZER (egyes változatoknál/piacokon)
A fékberendezés integráns részét képezi ez a rendszer, amely
bármilyen útfelület és fékezési intenzitás esetén megakadá-
lyozza, hogy egy vagy több kerék blokkoljon és ebből követ-
kezőleg megcsússzon, garantálva a gépkocsi feletti uralom
megőrzését még vészfékezés során is.
A berendezést kiegészíti az EBD (Electronic Braking Force
Distribution - elektronikus fékerőelosztó) rendszer, amely
megosztja a fékhatást az első és a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális hatékonyságá-
nak elérése érdekében szükséges (új gépkocsinál, illetve fék-
betét vagy féktárcsa csere után) egy kb. 500 km-es bejáratá-
si periódus: ilyenkor nem ajánlottak a hirtelen, ismétlődő és
hosszantartó fékezések.
A RENDSZER BEAVATKOZÁSA
Az ABS működésbe lépése fékezés közben a fékpedál enyhe
pulzálásából és az ezt kísérő zajból észlelhető: ez azt jelzi, hogy
csökkenteni kell a sebességet az útfelület tapadási jellemzői-
hez alkalmazkodás érdekében. Fényszóró magasságállítás
A beállításhoz működtessük a műszerfali kapcsolópanelen
elhelyezett
Ò
és

gombokat 100. ábra.
A műszercsoport kijelzője megjeleníti a beállításra vonatko-
zó pozíciót.
0. pozíció – egy vagy két személy az első üléseken.
1. pozíció – öt személy.
2. pozíció – öt személy + terhelés a csomagtérben.
3. pozíció – vezető + megengedett maximális terhelés a cso-
magtérben.
FIGYELMEZTETÉS A szállított súly elosztásának változása
esetén mindig ellenőrizzük a fényszórókból kilépő fénysugár
irányát.
AZ ELÜLSŐ KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(egyes változatoknál/piacokon)
A fényszórók ellenőrzését és szükség szerinti beállítását Fiat
márkaszervizben végeztessük el.
A FÉNYSZÓRÓK BEÁLLÍTÁSA KÜLFÖLDÖN
A tompított fényszórók azon ország forgalmi rendje szerint
vannak beállítva, ahol a gépkocsit forgalmazták. Az olyan or-
szágokban, ahol ellentétes a forgalmi rend, a szembejövők va-
kításának elkerülése érdekében szükséges a fényszórók rész-
leges letakarása, amelyhez megfelelően kialakított, nem át-
látszó, öntapadó fólia használandó. A megfelelő fólia a Line-
accessori Fiat tartozékok választékában, a Fiat márkaszervi-
zekben kapható.
Amikor az ABS működésbe lép és lüktetést
érez a fékpedálon, ne csökkentse a nyo-
mást, hanem bátran nyomja a pedált; így a legki-
sebb helyen fog megállni az út konddícióinak meg-
felően.
FIGYELEM

97A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

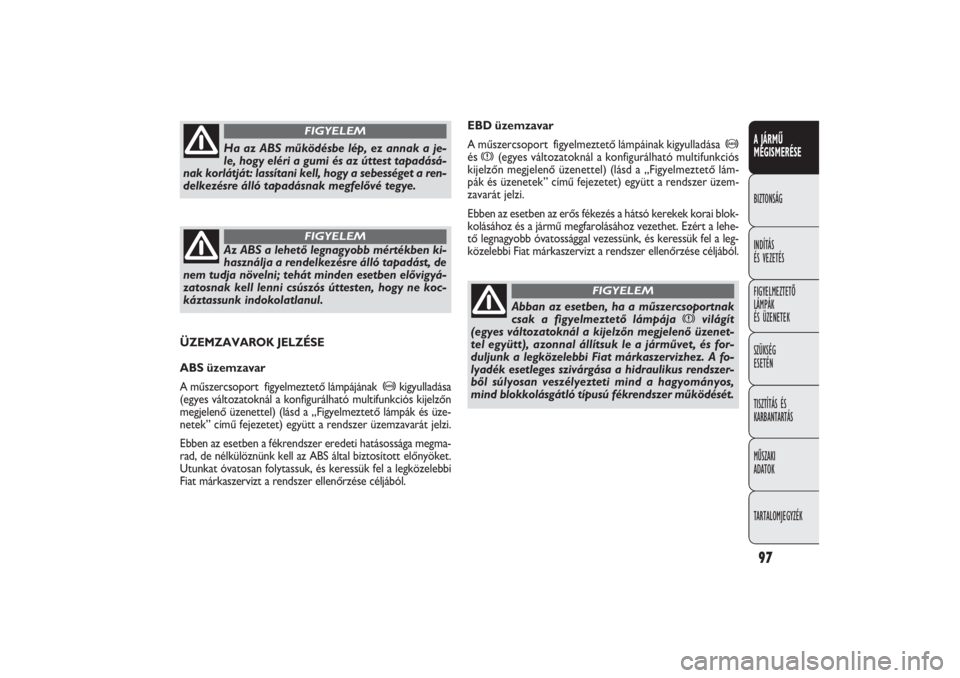

EBD üzemzavar
A műszercsoport figyelmeztető lámpáinak kigyulladása
>
és
x
(egyes változatoknál a konfigurálható multifunkciós
kijelzőn megjelenő üzenettel) (lásd a „Figyelmeztető lám-
pák és üzenetek” című fejezetet) együtt a rendszer üzem-
zavarát jelzi.
Ebben az esetben az erős fékezés a hátsó kerekek korai blok-
kolásához és a jármű megfarolásához vezethet. Ezért a lehe-
tő legnagyobb óvatossággal vezessünk, és keressük fel a leg-
közelebbi Fiat márkaszervizt a rendszer ellenőrzése céljából.
ÜZEMZAVAROK JELZÉSE
ABS üzemzavar
A műszercsoport figyelmeztető lámpájának
>
kigyulladása
(egyes változatoknál a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel) (lásd a „Figyelmeztető lámpák és üze-
netek” című fejezetet) együtt a rendszer üzemzavarát jelzi.
Ebben az esetben a fékrendszer eredeti hatásossága megma-
rad, de nélkülöznünk kell az ABS által biztosított előnyöket.
Utunkat óvatosan folytassuk, és keressük fel a legközelebbi
Fiat márkaszervizt a rendszer ellenőrzése céljából.
Ha az ABS működésbe lép, ez annak a je-
le, hogy eléri a gumi és az úttest tapadásá-
nak korlátját: lassítani kell, hogy a sebességet a ren-
delkezésre álló tapadásnak megfelővé tegye.
FIGYELEM
Az ABS a lehető legnagyobb mértékben ki-
használja a rendelkezésre álló tapadást, de
nem tudja növelni; tehát minden esetben elővigyá-
zatosnak kell lenni csúszós úttesten, hogy ne koc-
káztassunk indokolatlanul.
FIGYELEM
Abban az esetben, ha a műszercsoportnak
csak a figyelmeztető lámpája
x
világít
(egyes változatoknál a kijelzőn megjelenő üzenet-
tel együtt), azonnal állítsuk le a járművet, és for-
duljunk a legközelebbi Fiat márkaszervizhez. A fo-
lyadék esetleges szivárgása a hidraulikus rendszer-
ből súlyosan veszélyezteti mind a hagyományos,
mind blokkolásgátló típusú fékrendszer működését.
FIGYELEM

98
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
ESP RENDSZER
(Electronic Stability Program
– Elektronikus menetstabilizáló) (egyes változatoknál/piacokon)
Ez egy olyan rendszer, amely ellenőrzi a jármű menetstabili-
tását, és segít az iránytartás megőrzésében a gumiabroncsok
tapadásának elvesztése esetén is.
Az ESP rendszer különösen hasznosnak bizonyul akkor, ami-
kor az útfelület tapadási viszonyai megváltoznak.
Az ESP, az ASR és a Hill Holder rendszerekkel együtt (egyes
változatoknál) megtalálható az MSR (visszakapcsoláskor a mo-
tor fékező nyomatékát szabályozó) rendszer és a HBA rend-
szer (a fékkörök nyomásának automatikus megnövelése pá-
nikfékezés során) is.
A RENDSZER BEAVATKOZÁSA
A rendszer beavatkozását a műszercsoport
á
figyelmeztető
lámpájának villogása jelzi, ami informálja a vezetőt, hogy a jár-
mű kritikus stabilitási és tapadási állapotba került.
A RENDSZER BEKAPCSOLÁSA
Az ESP rendszer minden motorindításkor automatikusan be-
kapcsol, és nem lehet kikapcsolni. BRAKE ASSIST (az ESP berendezésbe integrált,
vészfékezés esetén működő rásegítés)
(egyes változatoknál/piacokon)
A kikapcsolhatatlan rendszer felismeri a vészfékezést (a fék-
pedál benyomási sebessége alapján), és lehetővé teszi a fék-
berendezés hidraulikus nyomásának megnövelését, ami segí-
ti a vezetőt a gyorsabb és hatásosabb fékbeavatkozás eléré-
sében.
A Brake Assist az ESP rendszerrel felszerelt változatokon,
az ESP rendszer üzemzavara esetén kapcsol ki (amit a mű-
szer a á figyelmeztető lámpa kigyulladásával,
á
egyes válto-
zatoknál a multifunkciós kijelzőn megjelenő üzenettel együtt
jelez).
Amikor az ABS működésbe lép, és a fékpe-
dál pulzálását érezzük, ne csökkentsük a pe-
dálra kifejtett nyomóerőt, hanem félelem nélkül,
erősen tartsuk lenyomva azt. Így érhető el a legrö-
videbb, az útfelület tapadási jellemzőinek megfe-
lelő fékút.
FIGYELEM

99A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A lendület fázisában az ESP rendszer központi vezérlése fenn-
tartja a kerekre irányuló féknyomást egészen addik, míg lét-
re nem jön a motor indulásához szükséges nyomaték, vagy
legfeljebb 1,75 máosdperc időtartamra, ami lehetővé teszi,
hogy a jobb lábat kényelmesen a fékpedálról a tengelykap-
csolóra helyezzék át.
Ha ez az 1,75 másodperces idő elindulás nélkül telik el, a rend-
szer automatikusan kikapcsol, és fokozatosan megszünteti
a fékerőt.
Ebben a fékerő elengedési fázisban a fékek jellegzetes, me-
chanikus kioldási zaja hallható, ami a jármű hamarosan bekö-
vetkező elindulását jelzi.
Üzemzavarok jelzése
A rendszer esetleges üzemzavarát a digitális kijelzővel ellátott
műszercsoport
*
figyelmeztető lámpájának, a multifunkciós
kijelzővel ellátott műszercsoport
á
figyelmeztető lámpájának
kigyulladása jelzi (egyes változatoknál) (lásd a „Figyelmeztető
lámpák és üzenetek” fejezetet).
FIGYELMEZTETÉS A Hill Holder rendszer nem rögzítőfék,
ezért soha ne szálljunk ki a gépkocsiból a kézifékkar behúzá-
sa, a motor leállítása és az első sebességfokozatba kapcsolás
nélkül. ÜZEMZAVAROK JELZÉSE
Az ESP rendszer esetleges működési zavar esetén automati-
kusan kikapcsol, és a műszercsoport
á
figyelmeztető lám-
pája kigyullad (egyes változatoknál és piacon) a multifunkciós
kijelzőn megjelenő üzenettel és az ASR OFF nyomógombon
lévő led felgyulladásával együtt (lásd a „Műszercsoport figyel-
meztető lámpái” fejezetet). Ilyen esetben minél hamarabb ke-
ressünk fel egy Fiat márkaszervizt.
Az ESP rendszer által nyújtott teljesítmény
nem késztetheti a vezetőt szükségtelen és
helytelen kockázatok vállalására. A vezetési visel-
kedésnek mindig meg kell felelnie az útviszonyok-
nak, a látási feltételeknek és a forgalmi körülmé-
nyeknek. A közlekedésbiztonság fenntartásának
felelőssége mindig a gépkocsivezetőt terheli.
FIGYELEM
HILL HOLDER RENDSZER (EMELKEDŐN
MEGTARTÓ RENDSZER)
Ez a berendezés az ESP rendszer integráns része, és az emel-
kedőn történő elindulást segíti. Automatikusan bekapcsol az
alábbi feltételek esetén:❒
emelkedőn: ha a jármű 5%-osnál meredekebb emelkedőn
áll, a motor jár, a tengelykapcsoló és a fékpedál benyom-
va, a sebességváltó üresben vagy a hátramenetitől eltérő
fokozatban van;
❒
lejtőn: ha a jármű 5%-osnál meredekebb emelkedőn áll,
a motor jár, a tengelykapcsoló és a fék benyomva, a se-
bességváltó üresben vagy a hátramenetitől eltérő foko-
zatban van.
Az ESP és ASR rendszer megfelelő működé-
se érdekében feltétlenül szükséges, hogy
mindegyik keréken azonos gyártmányú, típusú, tö-
kéletes állapotú és mindenekelőtt az előírt típusú,
gyártmányú és méretű gumiabroncsok legyenek.
FIGYELEM
