FIAT DOBLO COMBI 2011 Kezelési és karbantartási útmutató (in Hungarian)

10
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

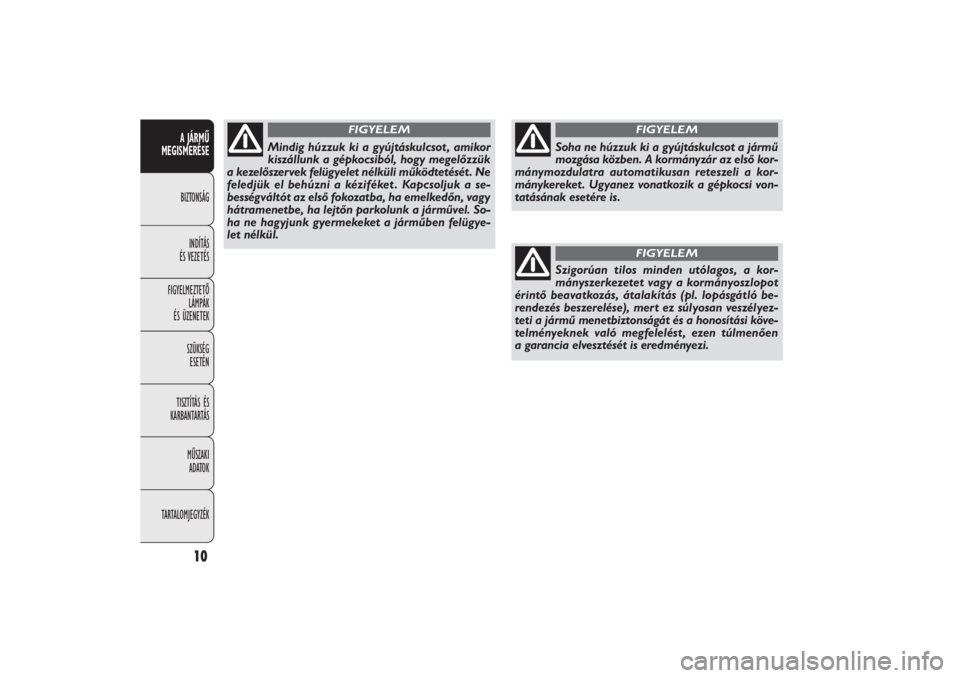

Soha ne húzzuk ki a gyújtáskulcsot a jármű
mozgása közben. A kormányzár az első kor-
mánymozdulatra automatikusan reteszeli a kor-
mánykereket . Ugyanez vonatkozik a gépkocsi von-
tatásának esetére is.
FIGYELEM
Szigorúan tilos minden utólagos, a kor-
mányszerkezetet vagy a kormányoszlopot
érintő beavatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mert ez súlyosan veszélyez-
teti a jármű menetbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen túlmenően
a garancia elvesztését is eredményezi.
FIGYELEM
Mindig húzzuk ki a gyújtáskulcsot , amikor
kiszállunk a gépkocsiból, hogy megelőzzük
a kezelőszervek felügyelet nélküli működtetését . Ne
feledjük el behúzni a kéziféket . Kapcsoljuk a se-
bességváltót az első fokozatba, ha emelkedőn, vagy
hátramenetbe, ha lejtőn parkolunk a járművel. So-
ha ne hagyjunk gyermekeket a járműben felügye-
let nélkül.
FIGYELEM

11A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

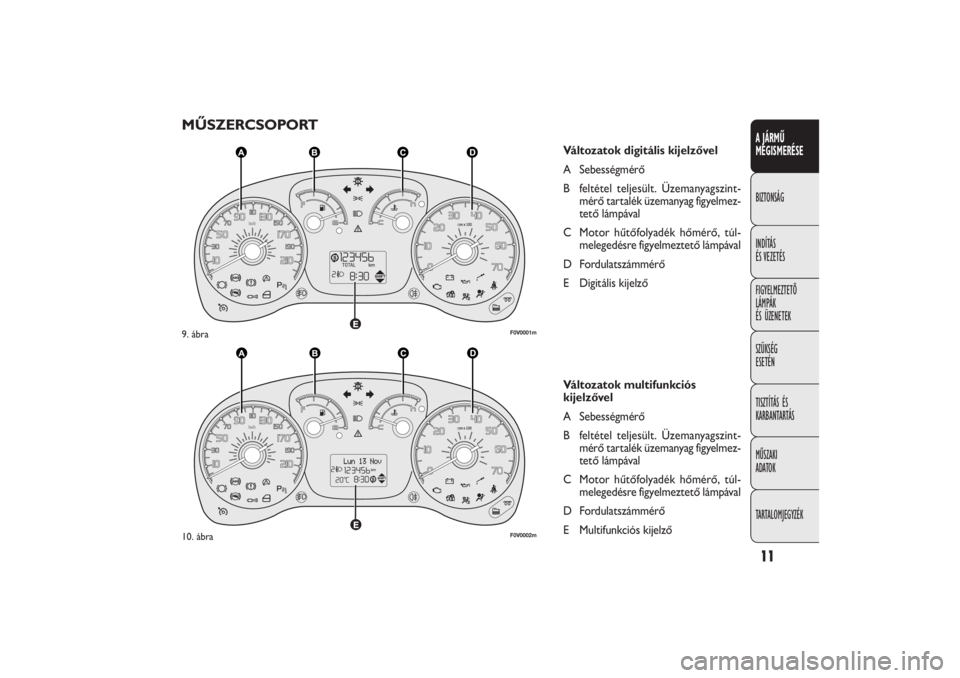

MŰSZERCSOPORT
Változatok digitális kijelzővel
A Sebességmérő
B feltétel teljesült. Üzemanyagszint-
mérő tartalék üzemanyag figyelmez-
tető lámpával
C Motor hűtőfolyadék hőmérő, túl-
melegedésre figyelmeztető lámpával
D Fordulatszámmérő
E Digitális kijelző
Változatok multifunkciós
kijelzővel
A Sebességmérő
B feltétel teljesült. Üzemanyagszint-
mérő tartalék üzemanyag figyelmez-
tető lámpával
C Motor hűtőfolyadék hőmérő, túl-
melegedésre figyelmeztető lámpával
D Fordulatszámmérő
E Multifunkciós kijelző
F0V0001m
9. ábra
F0V0002m
10. ábra

12
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0007m
11. ábra
F0V0008m
12. ábra

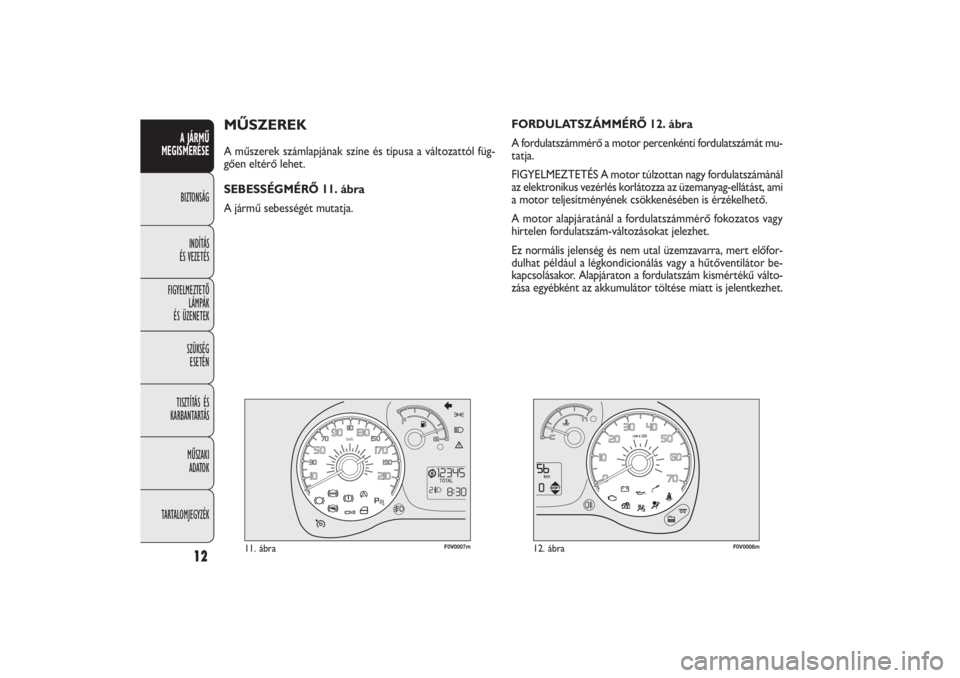

FORDULATSZÁMMÉRŐ 12. ábra
A fordulatszámmérő a motor percenkénti fordulatszámát mu-
tatja.
FIGYELMEZTETÉS A motor túlzottan nagy fordulatszámánál
az elektronikus vezérlés korlátozza az üzemanyag-ellátást, ami
a motor teljesítményének csökkenésében is érzékelhető.
A motor alapjáratánál a fordulatszámmérő fokozatos vagy
hirtelen fordulatszám-változásokat jelezhet.
Ez normális jelenség és nem utal üzemzavarra, mert előfor-
dulhat például a légkondicionálás vagy a hűtőventilátor be-
kapcsolásakor. Alapjáraton a fordulatszám kismértékű válto-
zása egyébként az akkumulátor töltése miatt is jelentkezhet.
MŰSZEREKA műszerek számlapjának színe és típusa a változattól füg-
gően eltérő lehet.
SEBESSÉGMÉRŐ 11. ábra
A jármű sebességét mutatja.

13A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0009m
13. ábra

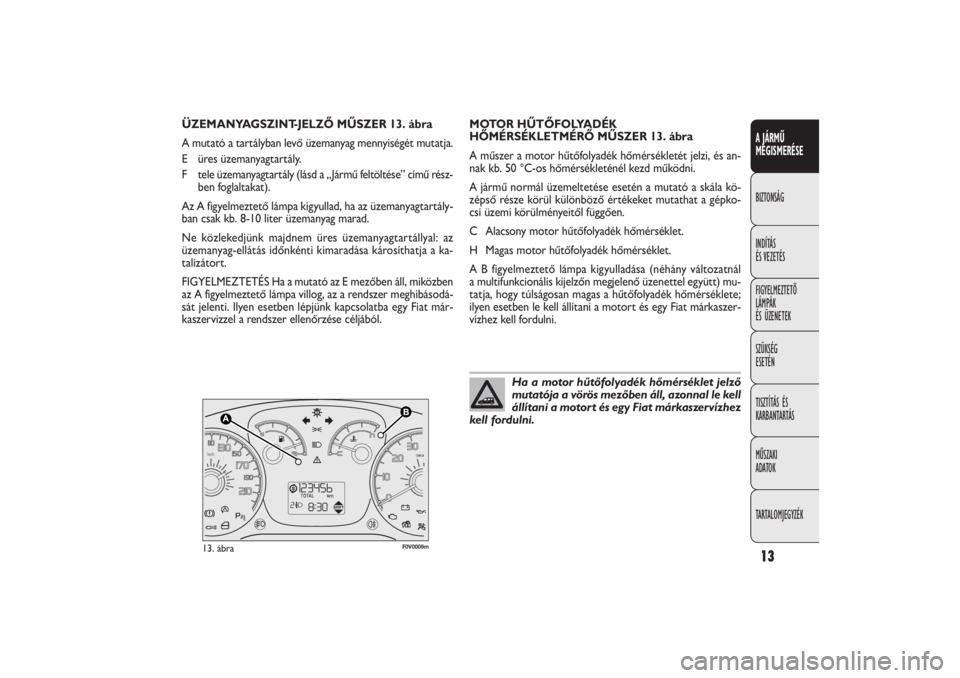

MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER 13. ábra
A műszer a motor hűtőfolyadék hőmérsékletét jelzi, és an-
nak kb. 50 °C-os hőmérsékleténél kezd működni.
A jármű normál üzemeltetése esetén a mutató a skála kö-
zépső része körül különböző értékeket mutathat a gépko-
csi üzemi körülményeitől függően.
C Alacsony motor hűtőfolyadék hőmérséklet.
H Magas motor hűtőfolyadék hőmérséklet.
A B figyelmeztető lámpa kigyulladása (néhány változatnál
a multifunkcionális kijelzőn megjelenő üzenettel együtt) mu-
tatja, hogy túlságosan magas a hűtőfolyadék hőmérséklete;
ilyen esetben le kell állítani a motort és egy Fiat márkaszer-
vízhez kell fordulni. ÜZEMANYAGSZINT-JELZŐ MŰSZER 13. ábra
A mutató a tartályban levő üzemanyag mennyiségét mutatja.
E üres üzemanyagtartály.
F tele üzemanyagtartály (lásd a „Jármű feltöltése” című rész-
ben foglaltakat).
Az A figyelmeztető lámpa kigyullad, ha az üzemanyagtartály-
ban csak kb. 8-10 liter üzemanyag marad.
Ne közlekedjünk majdnem üres üzemanyagtartállyal: az
üzemanyag-ellátás időnkénti kimaradása károsíthatja a ka-
talizátort.
FIGYELMEZTETÉS Ha a mutató az E mezőben áll, miközben
az A figyelmeztető lámpa villog, az a rendszer meghibásodá-
sát jelenti. Ilyen esetben lépjünk kapcsolatba egy Fiat már-
kaszervizzel a rendszer ellenőrzése céljából.
Ha a motor hűtőfolyadék hőmérséklet jelző
mutatója a vörös mezőben áll, azonnal le kell
állítani a motor t és egy Fiat márkaszervízhez
kell fordulni.

14
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

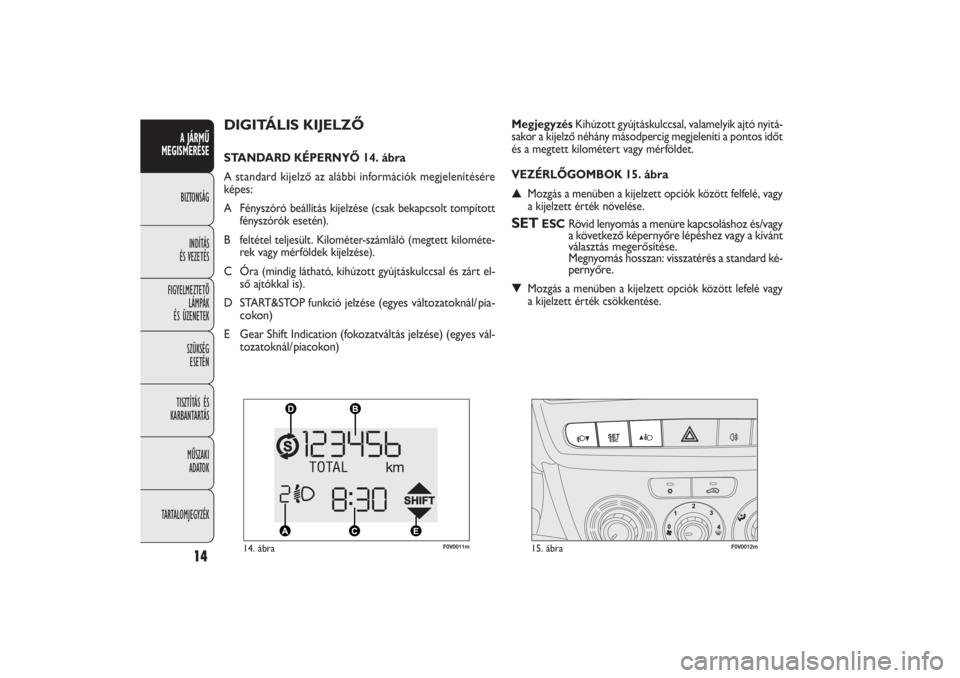

DIGITÁLIS KIJELZŐSTANDARD KÉPERNYŐ 14. ábra
A standard kijelző az alábbi információk megjelenítésére
képes:
A Fényszóró beállítás kijelzése (csak bekapcsolt tompított
fényszórók esetén).
B feltétel teljesült. Kilométer-számláló (megtett kilométe-
rek vagy mérföldek kijelzése).
C Óra (mindig látható, kihúzott gyújtáskulccsal és zárt el-
ső ajtókkal is).
D START&STOP funkció jelzése
(egyes változatoknál/ pia-
cokon)
E Gear Shift Indication (fokozatváltás jelzése) (egyes vál-
tozatoknál/ piacokon)
MegjegyzésKihúzott gyújtáskulccsal, valamelyik ajtó nyitá-
sakor a kijelző néhány másodpercig megjeleníti a pontos időt
és a megtett kilométert vagy mérföldet.
VEZÉRLŐGOMBOK 15. ábra
▲Mozgás a menüben a kijelzett opciók között felfelé, vagy
a kijelzett érték növelése.SET
ESCRövid lenyomás a menüre kapcsoláshoz és/vagy
a következő képernyőre lépéshez vagy a kívánt
választás megerősítése.
Megnyomás hosszan: visszatérés a standard ké-
pernyőre.
▼Mozgás a menüben a kijelzett opciók között lefelé vagy
a kijelzett érték csökkentése.
F0V0011m
14. ábra
F0V0012m
15. ábra

15A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Megjegyzés: A▲és▼gombok funkciói az alábbi esetek-
ben eltérőek:
– a menüben felfelé vagy lefelé mozgást tesznek lehetővé;
– beállítási műveletek során az érték növelését vagy csök-
kentését teszik lehetővé.
BEÁLLÍTÁS (SET-UP) MENÜ
A menü különféle, ciklusos szervezésű funkciókból áll, ame-
lyek kiválasztása a▲és a▼gombok segítségével történik,
és a következőkben leírt, különféle műveletek és funkciók be-
állítását (setup) teszi lehetővé.
A menü megjelenítéséhez nyomjuk meg röviden a SET ESC
gombot.
A▲és a▼gombok egyenkénti megnyomásával tudjuk meg-
jeleníteni a setup menü listáját.
A kezelési módok a kiválasztott menüponttól függően egy-
mástól különbözőek lehetnek.
A menü a következő funkciókból áll:
– ILLU
– SPEED
– HOUR
– UNIT (EGYSÉG)
– BUZZ
–BAGP
– DRLA menü egy opciójának kiválasztása
– a SET ESC gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt menü pont;
– nyomjuk meg a▲vagy a▼gombot (egyenkénti nyomás-
sal) az új beállítás kiválasztásához;
– SET ESC gomb rövid idejű megnyomásával tárolhatjuk a be-
állítást, és egyidejűleg visszatérhetünk az előzőleg választott
menüponthoz.
„Impostazione orologio” [Óra beállítás] kiválasztása
– a SET ESC gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt érték (óra);
– nyomjuk meg a▲vagy a▼gombot (egyenkénti nyomás-
sal) az új beállítás kiválasztásához;
– a SET ESC gomb rövid idejű megnyomásával tárolhatjuk
a beállítást, és egyidejűleg visszatérhetünk a következő be-
állításhoz (percek);
– az előzőhöz hasonló módon állítsuk be és tároljuk a kí-
vánt értéket, majd visszatérünk az előzőleg választott menü
opcióhoz.

A fényerősség beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn meg-
jelenik az ILLU felirat;
– nyomjuk meg a▲vagy▼gombot a fényerősség szint be-
állításához;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
Sebességhatár beállítása (SPEEd)
Ezzel a funkcióval lehetőség van a gépkocsi sebességhatár-
ának beállítására (km/h vagy mph mértékegységben), aminek
túllépésekor a rendszer automatikusan figyelmezteti
a vezetőt. (lásd a „Figyelmeztető lámpák és üzenetek” című
fejezetet).
A kívánt sebességhatár beállításához az alábbiak szerint jár-
junk el:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn meg-
jelenik a (SPEEd) felirat és a korábban beállított mértékegy-
ség (km/h) vagy (mph);
– nyomjuk meg a▲vagy▼gombot a sebességhatár bekap-
csolásához (On) vagy kikapcsolásához (OFF);
– a funkció bekapcsolt (On) állapotában nyomjuk meg a▲
vagy▼gombot a kívánt sebességhatár beállításához, majd
megerősítésül nyomjuk meg a SET ESC gombot.; A SET ESC gomb hosszú megnyomása
– a setup menüből való kilépés, ha a menüben vagyunk;
– kilépés a kijelzett menüből, amikor egy opciót beállítunk;
– csak a felhasználó által már tárolt módosítások kerülnek el-
mentésre (a SET ESC gomb megnyomásával).
A setup menü megjelenítése időzített: amikor a beállított idő
lejártakor a menü kikapcsol, csak azok a beállítások táro-
lódnak, amelyeket megerősítettünk (a SET ESC gomb rövid
idejű megnyomásával).
A belső világítás fényerősségének beállítása
(ILLU)
Ezzel a funkcióval lehetőség van bekapcsolt tompított fény-
szórók mellett a műszercsoport, a nyomógombok, az autó-
rádió és az automata légkondicionáló berendezés kijelzője
megvilágításának fényerősség-szabályozására.
Multifunkciós kijelző esetén nappal és bekapcsolt tompított
fényszórók mellett a műszercsoport, a nyomógombok, az au-
tórádió és az automata légkondicionáló berendezés kijelző-
je maximális fényerővel működnek.
16
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

17A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
– nyomjuk meg a▲vagy▼gombot a hónap beállításához;
– a SET gomb rövid megnyomásával a „minuti” felirat villog-
ni kezd a kijelzőn;
– nyomjuk meg a▲vagy a▼gombot a beállításhoz;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
A mértékegységek beállítása (Unit)
Ezzel a funkcióval van lehetőség a mértékegység beállítására.
A beállítást az alábbiak szerint végezzük:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn meg-
jelenik az (Unit) felirat és a korábban beállított mértékegy-
ség (km) vagy (mi);
–nyomjukmega▲vagy a▼gombot a kívánt mértékegység
kiválasztásához;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre. Megjegyzés A beállítható sebességérték 30 és 200 km/h vagy
20 és 125 mph közötti lehet, (a „Mértékegység beállítás” le-
írását lásd később). A▲/▼gomb minden egyes megnyomá-
sa 5 egységgel növeli/csökkenti az értéket. A▲/▼gomb meg-
nyomva tartásával a sebességérték automatikusan, gyorsan
nő/csökken. Amikor a kívánt érték közelébe érünk, a gomb
egyenkénti megnyomásával fejezzük be a beállítást.
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
A beállítás törléséhez az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot: az „On” felirat
villogni kezd a kijelzőn;
– nyomjuk meg a▼gombot: az (Off ) felirat villogni kezd
a kijelzőn;
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
Óra beállítása (Hour)
A funkcióval két almenün keresztül van lehetőség az óra be-
állítására:
A beállítást az alábbiak szerint végezzük:
– a SET ESC gomb rövid idejű megnyomására a kijelzőn vil-
logni kezd az előzőleg beállított érzékenységi „szint”;

18
A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
❒
a kijelzőn megjelenik a megerősítést kérő üzenet;
❒
nyomjuk meg a▲vagy a▼gombot a bekapcso-
lás/hatástalanítás (YES – Igen) vagy a törlés (No – Nem)
megerősítésének kiválasztásához;
❒
nyomjuk meg röviden a SET ESC gombot a megerősítő
üzenet megjelenítéséhez és a menü képernyőre való visz-
szatéréshez, vagy nyomjuk meg hosszabban a standard
képernyőre a beállítások tárolása nélküli visszatéréshez.
Nappali menetjelző fények (DRL)
Ezzel a funkcióval lehetőség van a nappali menetjelző fények
be-/kikapcsolására.
A funkció be- vagy kikapcsolásához az alábbiak szerint járjunk
el:
– nyomjuk meg röviden a SET ESC gombot: a kijelzőn meg-
jelenik a DRL felirat;
– nyomjuk meg a▲vagy▼gombot a sebességhatár bekap-
csolásához (On) vagy kikapcsolásához (Off );
– a SET gomb rövid idejű megnyomásával visszatérhetünk
az almenü képernyőjére, vagy a gomb hosszabb ideig tartó
megnyomásával a főmenü képernyőre tudunk visszatérni
a beállítások tárolása nélkül. A hangjelző hangerejének beállítása (bUZZ)
Ezzel a funkcióval lehetséges a hibajelzések/figyelmeztető jel-
zések megjelenését kísérő hangjelzés hangerejének beállítá-
sa a SET ESC,▲és▼gombok megnyomásával.
A kívánt hangerő beállításához az alábbiak szerint járjunk el:
– nyomjuk meg röviden a SET ESC gombot, a kijelzőn meg-
jelenik a (bUZZ) felirat;
– nyomjuk meg a▲vagy a▼gombot a kívánt hangerő ki-
választásához (8 szint beállítása lehetséges);
– a SET ESC gomb rövid idejű megnyomásával visszatérhe-
tünk a menü képernyőre, vagy a gomb hosszabb ideig tartó
megnyomásával a beállítások tárolása nélkül tudunk vissza-
térni a standard képernyőre.
Utas oldali elülső légzsák és a medence védelmét
szolgáló oldallégzsák be- és kikapcsolása (BAG P)
(adott változat/piac esetében)Ez a funkció lehetővé teszi az utas oldali légzsák és az oldal-
légzsák bekapcsolását/kikapcsolását (
egyes típusoknál/pia-
coknál)
.
Az alábbiak szerint járjon el:
❒
nyomjuk meg a SET ESC gombot, és a (BAG P OFF) (ha-
tástalanítás) vagy a (BAG P On) (bekapcsolás) felirat meg-
jelenése után nyomjuk meg a▲vagy▼, gombot, majd
nyomjuk meg ismét a következő gombot: SET ESC;

19A JÁRMŰ
MEGISMERÉSEBIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0038m
16. ábra
F0V0012m
17. ábra
F START&STOP funkció jelzése
(egyes változatoknál/ pia-
cokon)
G Gear Shift Indication (fokozatváltozat jelzése) (egyes vál-
tozatoknál/ piacoknál)
Megjegyzés Valamelyik elülső ajtó nyitásakor a kijelző néhány
másodpercnyi időre megjeleníti a pontos idő és a megtett ki-
lométer vagy mérföld kijelzést.
VEZÉRLŐGOMBOK 17. ábra
▲Mozgás a menüben a kijelzett opciók között felfelé, vagy
a kijelzett érték növelése.SET
ESCRövid lenyomás a menüre kapcsoláshoz és/vagy
a következő képernyőre lépéshez vagy a kívánt
választás megerősítése. Megnyomás hosszan:
visszatérés a standard képernyőre.
▼Mozgás a menüben a kijelzett opciók között lefelé vagy
a kijelzett érték csökkentése.
MULTIFUNKCIÓS KIJELZŐ(egyes változatoknál és piacokon)A gépkocsi multifunkciós kijelzővel lehet felszerelve, amely
a beállításoktól függően, a vezetés közben hasznos informá-
ciókat közöl a vezetővel.
„STANDARD” KÉPERNYŐ 16. ábra
A standard kijelző az alábbi információk megjelenítésére
képes:
A Dátum.
B feltétel teljesült. Kilométer-számláló (megtett kilométe-
rek vagy mérföldek kijelzése).
C Óra (mindig látható, kihúzott gyújtáskulccsal és zárt el-
ső ajtókkal is).
D Külső hőmérséklet.
E Fényszóró beállítás kijelzése (csak bekapcsolt tompított
fényszórók esetén).
