stop start FIAT DOBLO COMBI 2011 Notice d'entretien (in French)

187
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

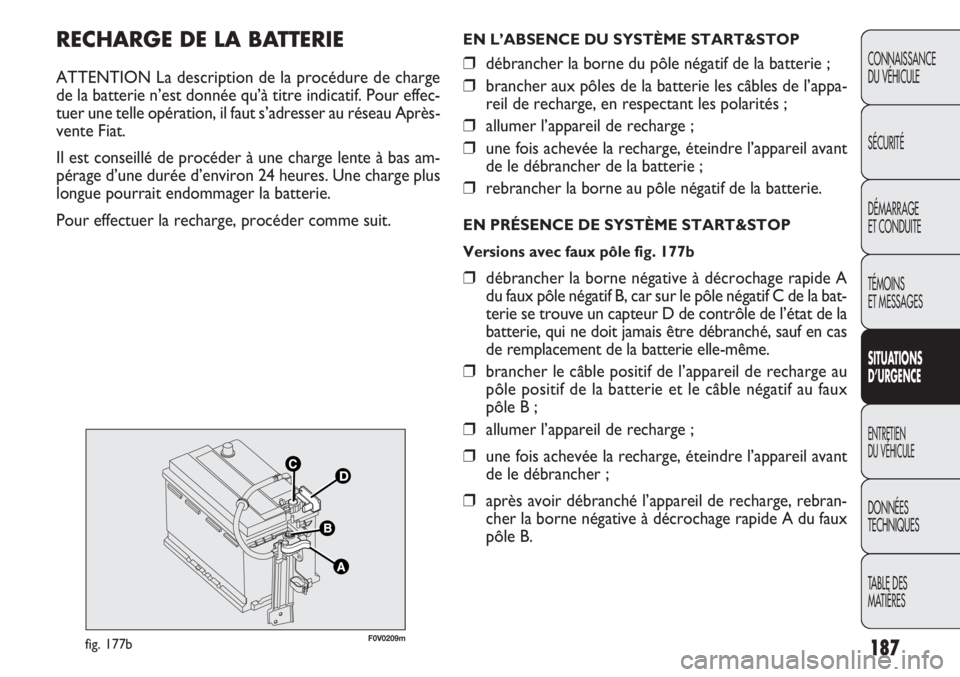

RECHARGE DE LA BATTERIE
ATTENTION La description de la procédure de charge
de la batterie n’est donnée qu’à titre indicatif. Pour effec-
tuer une telle opération, il faut s’adresser au réseau Après-
vente Fiat.
Il est conseillé de procéder à une charge lente à bas am-
pérage d’une durée d’environ 24 heures. Une charge plus
longue pourrait endommager la batterie.
Pour effectuer la recharge, procéder comme suit.
F0V0209mfig. 177b
EN L’ABSENCE DU SYSTÈME START&STOP
❒débrancher la borne du pôle négatif de la batterie ;
❒brancher aux pôles de la batterie les câbles de l’appa-
reil de recharge, en respectant les polarités ;
❒allumer l’appareil de recharge ;
❒une fois achevée la recharge, éteindre l’appareil avant
de le débrancher de la batterie ;
❒rebrancher la borne au pôle négatif de la batterie.
EN PRÉSENCE DE SYSTÈME START&STOP
Versions avec faux pôle fig. 177b
❒débrancher la borne négative à décrochage rapide A
du faux pôle négatif B, car sur le pôle négatif C de la bat-
terie se trouve un capteur D de contrôle de l’état de la
batterie, qui ne doit jamais être débranché, sauf en cas
de remplacement de la batterie elle-même.
❒brancher le câble positif de l’appareil de recharge au
pôle positif de la batterie et le câble négatif au faux
pôle B ;
❒allumer l’appareil de recharge ;
❒une fois achevée la recharge, éteindre l’appareil avant
de le débrancher ;
❒après avoir débranché l’appareil de recharge, rebran-
cher la borne négative à décrochage rapide A du faux
pôle B.

251
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

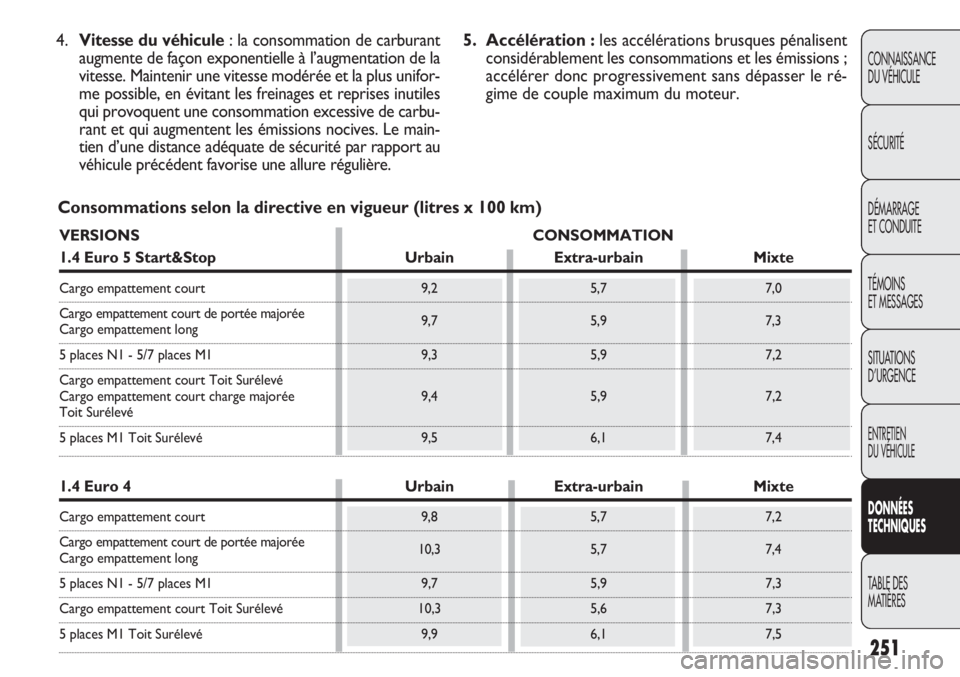

Consommations selon la directive en vigueur (litres x 100 km) 4.Vitesse du véhicule: la consommation de carburant
augmente de façon exponentielle à l’augmentation de la
vitesse. Maintenir une vitesse modérée et la plus unifor-
me possible, en évitant les freinages et reprises inutiles
qui provoquent une consommation excessive de carbu-
rant et qui augmentent les émissions nocives. Le main-
tien d’une distance adéquate de sécurité par rapport au
véhicule précédent favorise une allure régulière.5. Accélération :les accélérations brusques pénalisent
considérablement les consommations et les émissions ;
accélérer donc progressivement sans dépasser le ré-
gime de couple maximum du moteur.
VERSIONS CONSOMMATION
1.4 Euro 5 Start&Stop Urbain Extra-urbain Mixte
Cargo empattement court 9,2 5,7 7,0
Cargo empattement court de portée majorée
9,7 5,9 7,3
Cargo empattement long
5 places N1 - 5/7 places M1 9,3 5,9 7,2
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée 9,4 5,9 7,2
Toit Surélevé
5 places M1 Toit Surélevé 9,5 6,1 7,4
1.4 Euro 4 Urbain Extra-urbain Mixte
Cargo empattement court 9,8 5,7 7,2
Cargo empattement court de portée majorée
10,3 5,7 7,4
Cargo empattement long
5 places N1 - 5/7 places M1 9,7 5,9 7,3
Cargo empattement court Toit Surélevé 10,3 5,6 7,3
5 places M1 Toit Surélevé 9,9 6,1 7,5

252
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

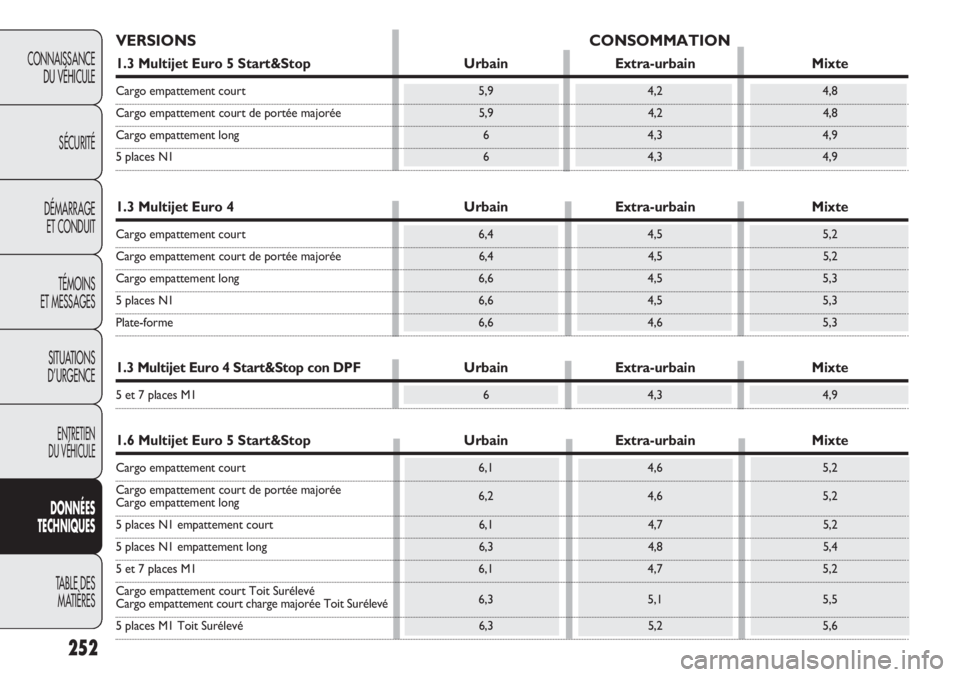

VERSIONS CONSOMMATION
1.3 Multijet Euro 5 Start&Stop Urbain Extra-urbain Mixte
Cargo empattement court 5,9 4,2 4,8
Cargo empattement court de portée majorée 5,9 4,2 4,8
Cargo empattement long 6 4,3 4,9
5 places N1 6 4,3 4,9
1.3 Multijet Euro 4 Urbain Extra-urbain Mixte
Cargo empattement court 6,4 4,5 5,2
Cargo empattement court de portée majorée 6,4 4,5 5,2
Cargo empattement long 6,6 4,5 5,3
5 places N1 6,6 4,5 5,3
Plate-forme 6,6 4,6 5,3
1.3 Multijet Euro 4 Start&Stop con DPF Urbain Extra-urbain Mixte
5 et 7 places M1 6 4,3 4,9
1.6 Multijet Euro 5 Start&Stop Urbain Extra-urbain Mixte
Cargo empattement court 6,1 4,6 5,2
Cargo empattement court de portée majorée
6,2 4,6 5,2
Cargo empattement long
5 places N1 empattement court 6,1 4,7 5,2
5 places N1 empattement long 6,3 4,8 5,4
5 et 7 places M1 6,1 4,7 5,2
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée Toit Surélevé6,3 5,1 5,5
5 places M1 Toit Surélevé 6,3 5,2 5,6

253
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
VERSIONS CONSOMMATION
1.6 Multijet Euro 4 Urbain Extra-urbain Mixte
Cargo 7 Q empattement court 6,6 4,7 5,4
Cargo 10 Q empattement court/empattement long 6,7 4,7 5,4
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée Toit Surélevé6,8 5,1 5,7
1.6 Multijet Euro 4 Start&Stop avec DPF Urbain Extra-urbain Mixte
5 et 7 places M1 6,1 4,7 5,2
5 places M1 Toit Surélevé 6,3 5,2 5,6
2.0 Multijet Euro 5 Start&Stop Urbain Extra-urbain Mixte
Cargo empattement court/empattement long 6,5 5,1 5,6
5 places N1 / 5/7 places M1 6,7 5,1 5,7
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée Toit Surélevé6,7 5,2 5,8
5 places M1 Toit Surélevé 6,8 5,5 6,0
ÉMISSIONS DE CO2
Ils dérivent de l’analyse des gaz d’échappement émis pendant l’essai et sont liées aux valeurs de consommation à tra-
vers le bilan carbonique des émissions produites.
Les valeurs d’émission de CO
2figurant dans le tableau ci-dessous correspondent à la consommation mixte.
Émissions de CO
2selon la Directive en vigueur (g/km)
VERSIONS
1.4 Euro 5 Start&Stop Combiné
Cargo empattement court 163
Cargo empattement court de portée majorée
168
Cargo passo lungo
5 places N1 / 5/7 places M1 166
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée Toit Surélevé167
5 places M1 Toit Surélevé 171
VERSIONS
1.4 Euro 4 Combiné
Cargo empattement court 169
Cargo empattement court de portée majorée
174
Cargo empattement long
5 places N1 / 5/7 places M1 172
Cargo empattement court Toit Surélevé 173
5 places M1 Toit Surélevé 177

254
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUIT
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

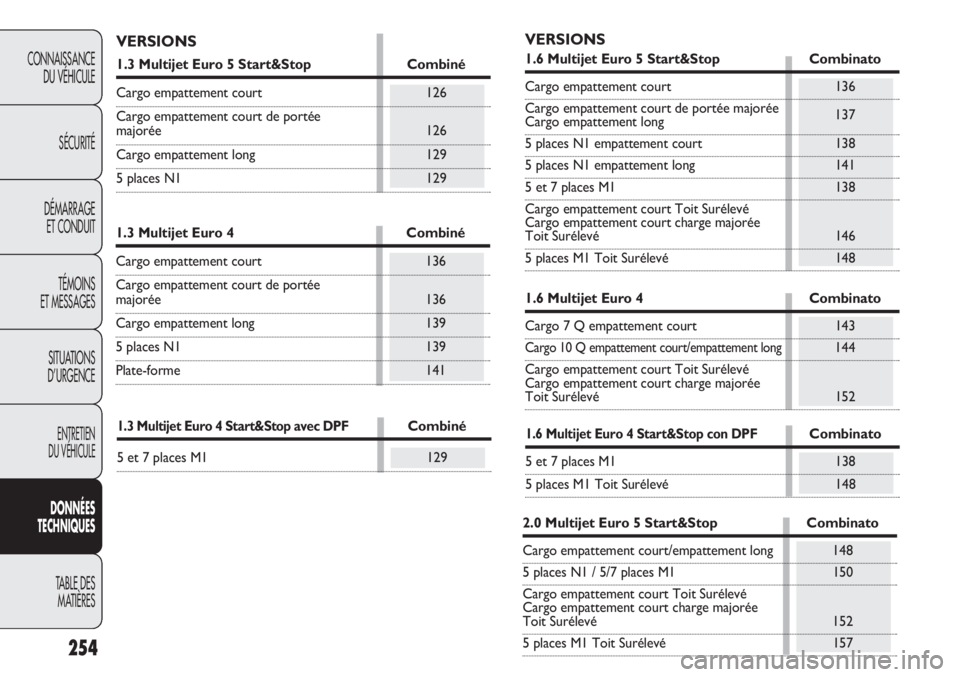

VERSIONS
1.3 Multijet Euro 5 Start&Stop Combiné
Cargo empattement court 126
Cargo empattement court de portée
majorée 126
Cargo empattement long 129
5 places N1 129
1.3 Multijet Euro 4 Combiné
Cargo empattement court 136
Cargo empattement court de portée
majorée 136
Cargo empattement long 139
5 places N1 139
Plate-forme 141
1.3 Multijet Euro 4 Start&Stop avec DPFCombiné
5 et 7 places M1 129
1.6 Multijet Euro 4 Start&Stop con DPFCombinato
5 et 7 places M1 138
5 places M1 Toit Surélevé 148
1.6 Multijet Euro 4 Combinato
Cargo 7 Q empattement court 143
Cargo 10 Q empattement court/empattement long144
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée
Toit Surélevé 152
2.0 Multijet Euro 5 Start&Stop Combinato
Cargo empattement court/empattement long 148
5 places N1 / 5/7 places M1 150
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée
Toit Surélevé 152
5 places M1 Toit Surélevé 157
VERSIONS
1.6 Multijet Euro 5 Start&Stop Combinato
Cargo empattement court 136
Cargo empattement court de portée majorée
137
Cargo empattement long
5 places N1 empattement court 138
5 places N1 empattement long 141
5 et 7 places M1 138
Cargo empattement court Toit Surélevé
Cargo empattement court charge majorée
Toit Surélevé 146
5 places M1 Toit Surélevé 148

271
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Rétroviseurs
– extérieurs .......................... 40
– intérieurs ........................... 40
Rim Protector (pneus).......... 227
Roue de secours .................... 228
– caractéristiques
techniques ......................... 228
Roues et pneus
– chaînes à neige .................. 141
– en cas de crevaison ......... 156
– géométrie .......................... 226
– kit de réparation rapide
Fix&Go automatic............. 163
– lecture correcte
des sigles ...................226-227
– pneus à neige .................... 228
– pneus d’hiver .................... 228
– pression de gonflage
des pneus ........................... 229
– remplacement d’une
roue .................................... 156
– Rim Protector.................... 227
– types de pneus
et de jantes ........................ 228Sécurité................................. 115
Sécurité enfants ..................... 80
Sièges arrière .......................... 31
– accoudoir ........................... 71
– appuie-tête ........................ 38
– chauffage ............................ 32
– nettoyage ........................... 216
– réglages .........................30-31
Sièges auto pour le transport
des enfants ............................ 120
– conformité pour l’utilisation
des sièges enfants .... 124-127
– pré-équipement pour
le montage d’un siège
enfant .................................. 125
Situations d’urgence .............. 155
Soulèvement du véhicule ...... 189
– avec le cric ........................ 158
Speed block ............................ 102
Start&Stop (système)............. 104
Suspensions ............................. 225
Symboles ................................. 4
Système ABS ........................... 96Système ASR .......................... 100
Système Brake Assist ............ 98
Système de chauffage
et de ventilation ................... 42
Système de coupure
du carburant ......................... 70
Système de pré-équipement
de l’autoradio ..............109-110
Système EOBD ...................... 102
Système ESP ............................ 98
Système Fiat CODE .............. 4
Système Hill Holder .............. 99
Système MSR .......................... 100
Système SBR ........................... 117
Système Speed Block
(verrouillage de la vitesse) .. 102
Système Start&Stop .............. 104
Tableau récapitulatif
des fusibles ...................183-185
Tachymètre ............................. 12
Télécommande ...................... 6
– homologations
ministérielles ..... 256-257-258
