RETROVISEURS

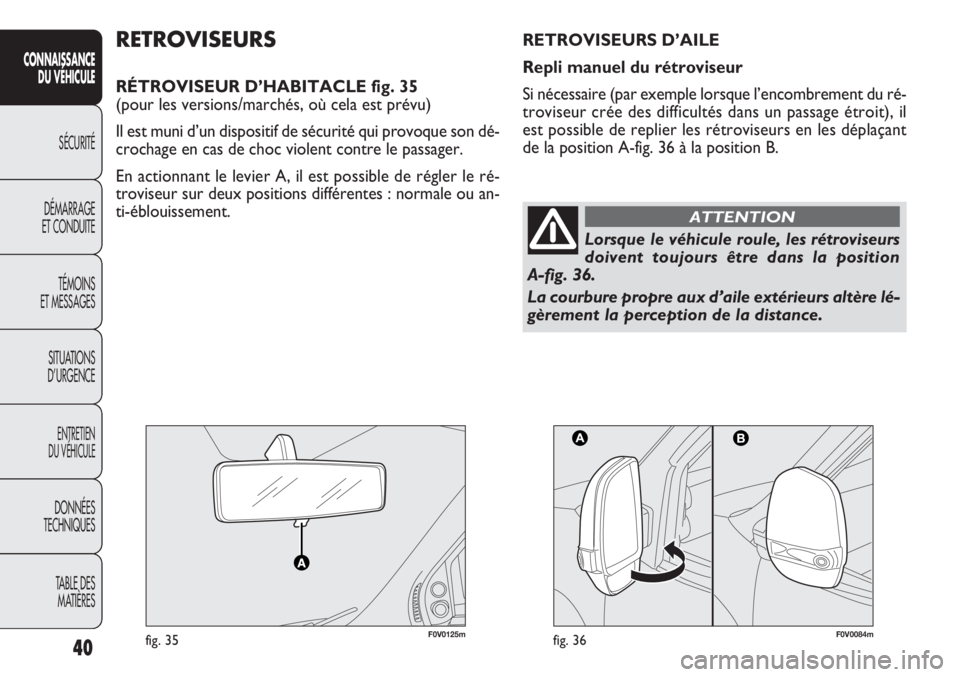

RÉTROVISEUR D’HABITACLE fig. 35
(pour les versions/marchés, où cela est prévu)
Il est muni d’un dispositif de sécurité qui provoque son dé-
crochage en cas de choc violent contre le passager.
En actionnant le levier A, il est possible de régler le ré-
troviseur sur deux positions différentes : normale ou an-
ti-éblouissement.
Lorsque le véhicule roule, les rétroviseurs
doivent toujours être dans la position
A-fig. 36.
La courbure propre aux d’aile extérieurs altère lé-
gèrement la perception de la distance.
ATTENTION
RETROVISEURS D’AILE
Repli manuel du rétroviseur
Si nécessaire (par exemple lorsque l’encombrement du ré-
troviseur crée des difficultés dans un passage étroit), il
est possible de replier les rétroviseurs en les déplaçant
de la position A-fig. 36 à la position B.

41
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Réglage manuel
A partir de l’intérieur du véhicule, agir sur le dispositif A-
fig. 37.
Réglage électrique
(pour les versions/marchés qui le prévoient)
Le réglage des rétroviseurs extérieur est possible unique-
ment avec clé sur MAR.
Procéder comme suit :
❒sélectionner à l’aide du déviateur A-fig. 38 le rétrovi-
seur souhaité (droit ou gauche) ;
❒en plaçant le déviateur A en position B, et en agissant
sur celui-ci, il est possible d’orienter le rétroviseur d’ai-
le gauche ;
❒en déplaçant le déviateur A en position D, et en agis-
sant sur celui-ci, on oriente le rétroviseur d’aile droit.
Une fois le réglage terminé, remettre en place le déviateur
A dans sa position intermédiaire de blocage C.
F0V0120mfig. 37F0V0015mfig. 38

42
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
fig. 39F0V0016m

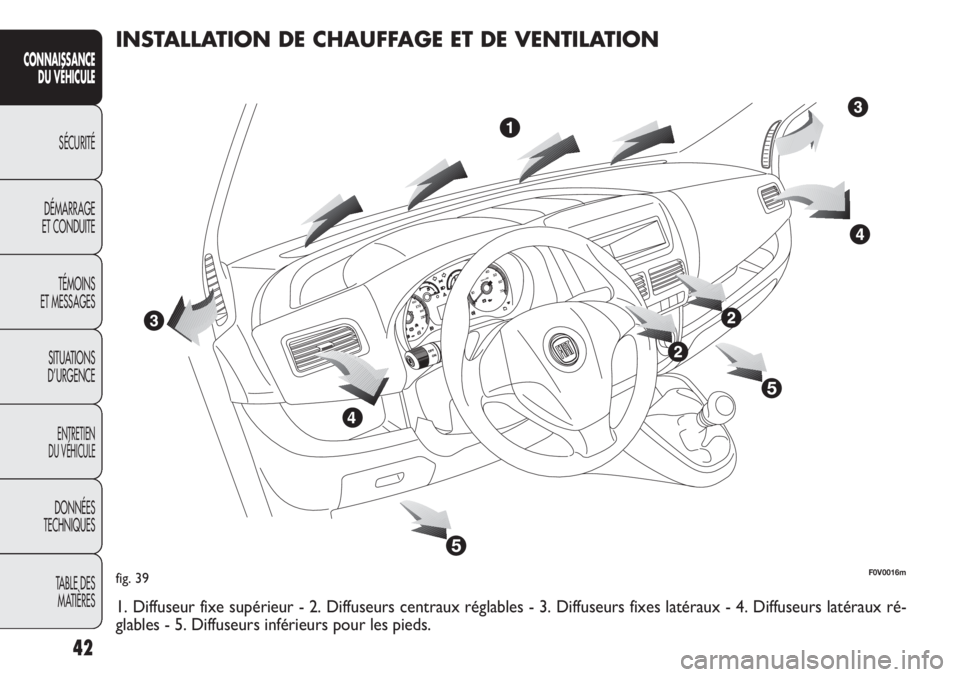

INSTALLATION DE CHAUFFAGE ET DE VENTILATION
1. Diffuseur fixe supérieur - 2. Diffuseurs centraux réglables - 3. Diffuseurs fixes latéraux - 4. Diffuseurs latéraux ré-
glables - 5. Diffuseurs inférieurs pour les pieds.

F0V0017mfig. 40 - bouche d’aération ouverteF0V0018mfig. 41 - bouche d’aération fermée
DIFFUSEURS CENTRAUX ET LATERAUX
ORIENTABLES fig. 40-41
Agir sur la languette A pour orienter les diffuseurs dans
la direction souhaitée.
43
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
Pour fermer les bouches, faire coulisser la languette A la-
téralement de la position 1-fig. 40 à la position 2-fig. 41.

CHAUFFAGE ET VENTILATION

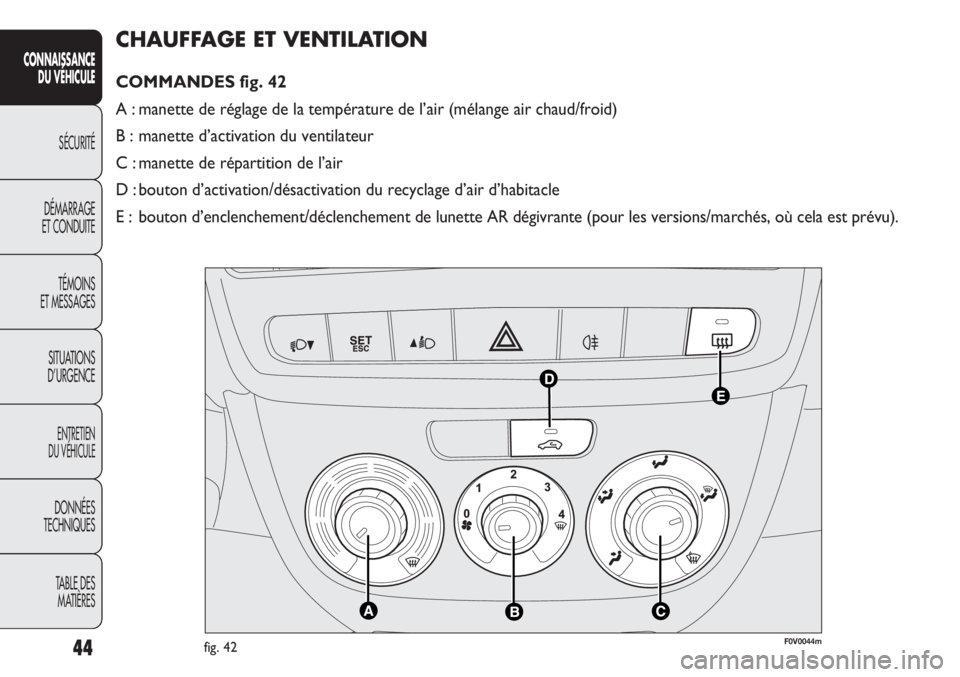

COMMANDES fig. 42
A : manette de réglage de la température de l’air (mélange air chaud/froid)
B : manette d’activation du ventilateur
C : manette de répartition de l’air
D : bouton d’activation/désactivation du recyclage d’air d’habitacle
E : bouton d’enclenchement/déclenchement de lunette AR dégivrante (pour les versions/marchés, où cela est prévu).
44
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0044mfig. 42

CHAUFFAGE RAPIDE
Procéder comme suit :
❒fermer tous les diffuseurs sur la planche de bord ;
❒tourner la manette A sur -;
❒tourner la manette B sur 4 -;
❒tourner la manette C sur ©.
DESEMBUAGE/
DEGIVRAGE RAPIDE DU PARE-BRISE
ET DES GLACES LATERALES AVANT
(fonction MAX-DEF)
Procéder comme suit :
❒tourner la manette A sur -;
❒tourner la manette B sur 4 -;
❒tourner la manette C sur -;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte).
Lorsque le désembuage/dégivrage s’est produit, agir sur
les commandes pour rétablir les conditions de confort sou-
haitées. CONFORT CLIMATIQUE
La manette C permet à l’air pénétrant dans le véhicule d’at-
teindre toutes les zones de l’habitacle, selon 5 niveaux de
distribution :
¶débit d’air des diffuseurs centraux et aérateurs latéraux ;
ßelle permet de réchauffer les pieds et de maintenir le
visage frais (fonction « bilevel »)
©elle permet un chauffage de l’habitacle plus rapide ;
®pour chauffer l’habitacle et simultanément désembuer
le pare-brise ;
-permet le désembuage et le dégivrage du pare-brise
et des vitres latérales AV.
CHAUFFAGE
Procéder comme suit :
❒tourner complètement vers la droite (index sur -)
la manette A ;
❒tourner la manette B sur la vitesse souhaitée ;
❒placer la manette C sur :
®pour chauffer les pieds et simultanément désem-
buer le pare-brise ;
ßpour envoyer de l’air vers les pieds et fournir de
l’air plus frais dans les diffuseurs centraux et les aé-
rateurs de la planche de bord ;
©pour chauffage rapide.
45
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

ACTIVATION RECYCLAGE AIR INTERIEUR
Appuyer sur le bouton D : l’activation de cette fonction
est mise en évidence par l’allumage de la DEL sur le bou-
ton proprement dit.
Il est préférable d’enclencher le recyclage de l’air pendant
les arrêts dans la circulation ou dans les tunnels, pour évi-
ter que de l’air pollué ne pénètre de l’extérieur.
Eviter d’utiliser cette fonction de manière prolongée, no-
tamment si plusieurs personnes sont à bord, afin d’éviter
l’embuage des glaces.
ATTENTION Le recyclage d’air intérieur permet, selon la
modalité de fonctionnement sélectionnée (« chauffage »
ou « refroidissement »), d’arriver plus rapidement aux
conditions désirées. Il est déconseillé d’enclencher le re-
cyclage d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la condensation sur les vitres.
DESEMBUAGE/DEGIVRAGE DE LA LUNETTE
DEGIVRANTE ET DES RETROVISEURS
D’AILE
(pour les versions/marchés qui le prévoient)
Appuyer sur le bouton E
(pour activer cette fonction.
L’enclenchement est signalé par l’allumage de la DEL sur
le bouton.
Pour désactiver cette fonction, appuyer à nouveau sur le
bouton E
(.
ATTENTION Ne pas appliquer d’autocollants sur la par-
tie intérieure de la glace arrière près des filaments de la
lunette dégivrante afin d’éviter de les endommager. Désembuage des vitres
En cas de grande humidité extérieure et/ou de pluie et/ou
de grandes différences de température entre l’intérieur et
l’extérieur de l’habitacle, il est conseillé d’effectuer la ma-
nœuvre suivante afin de prévenir la buée sur les vitres :
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte) ;
❒tourner la manette A sur -;
❒tourner la manette B sur 2 ;
❒tourner la manette C sur -avec possibilité de pas-
sage sur
®si les vitres ne sont pas embuées.

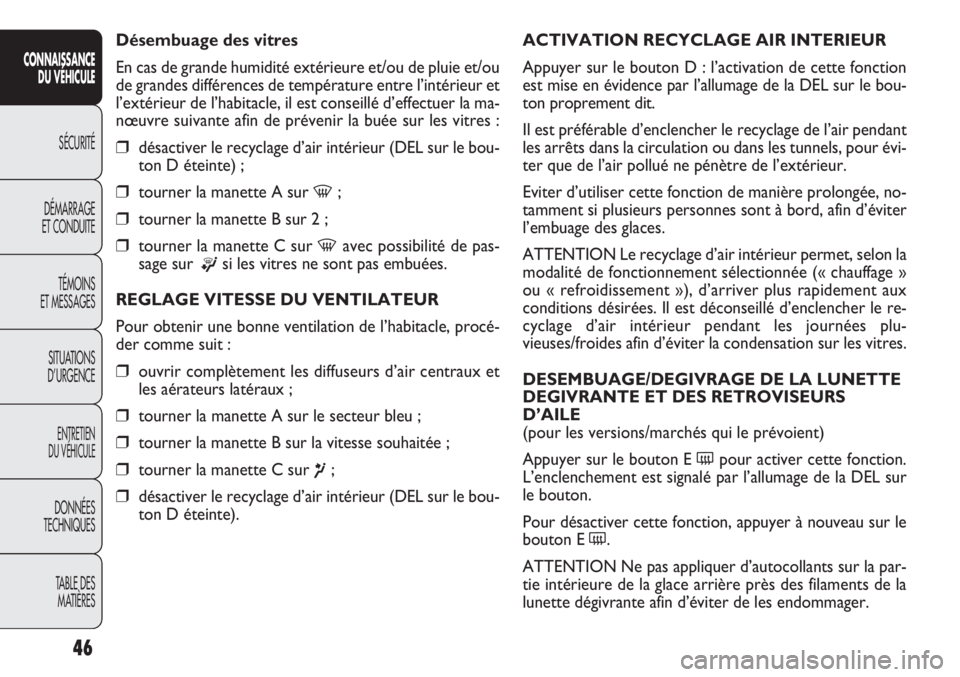

REGLAGE VITESSE DU VENTILATEUR
Pour obtenir une bonne ventilation de l’habitacle, procé-
der comme suit :
❒ouvrir complètement les diffuseurs d’air centraux et
les aérateurs latéraux ;
❒tourner la manette A sur le secteur bleu ;
❒tourner la manette B sur la vitesse souhaitée ;
❒tourner la manette C sur ¶;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton D éteinte).
46
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

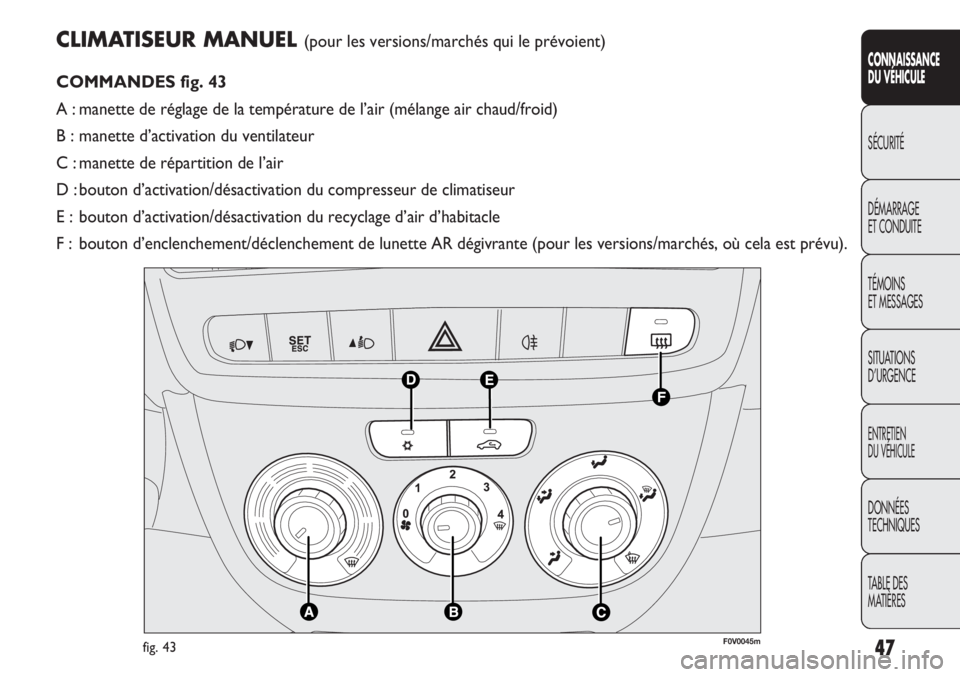

CLIMATISEUR MANUEL (pour les versions/marchés qui le prévoient)
COMMANDES fig. 43
A : manette de réglage de la température de l’air (mélange air chaud/froid)
B : manette d’activation du ventilateur
C : manette de répartition de l’air
D : bouton d’activation/désactivation du compresseur de climatiseur
E : bouton d’activation/désactivation du recyclage d’air d’habitacle
F : bouton d’enclenchement/déclenchement de lunette AR dégivrante (pour les versions/marchés, où cela est prévu).
47
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
F0V0045mfig. 43

Une fois le désembuage/dégivrage effectué, agir sur les
commandes d’utilisation normale, pour maintenir les condi-
tions optimales de visibilité.
Désembuage des vitres
En cas de grande humidité extérieure et/ou de pluie et/ou
de grandes différences de température entre l’intérieur et
l’extérieur de l’habitacle, il est conseillé d’effectuer la ma-
nœuvre suivante afin de prévenir la buée sur les vitres :
❒appuyer sur le bouton ❄;
❒désactiver le recyclage d’air intérieur (DEL sur le bouton E
éteinte) ;
❒tourner la manette A sur le secteur rouge ;
❒tourner la manette B sur la 2ème vitesse ;
❒tourner la manette C sur -ou sur ®si l’on ne
constate aucun signe d’embuage des vitres.
Le climatiseur est très utile pour accélérer le désembua-
ge des vitres : il suffit donc d’effectuer la manoeuvre de
désembuage comme précédemment décrit et d’activer
l’installation en appuyant sur le bouton

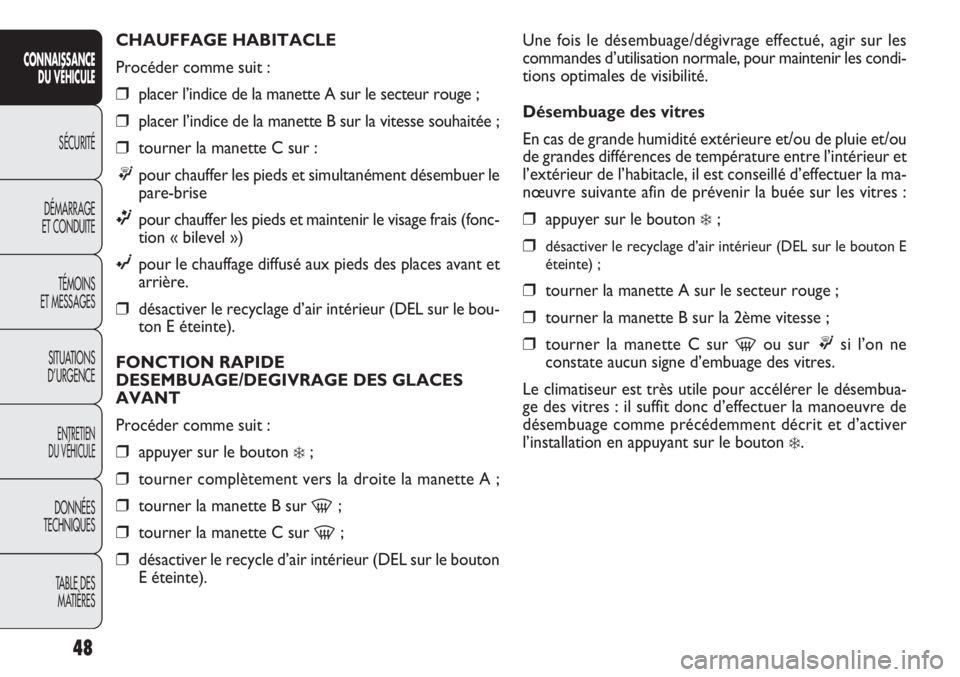

❄. CHAUFFAGE HABITACLE
Procéder comme suit :
❒placer l’indice de la manette A sur le secteur rouge ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒tourner la manette C sur :
®pour chauffer les pieds et simultanément désembuer le
pare-brise
ßpour chauffer les pieds et maintenir le visage frais (fonc-
tion « bilevel »)
©pour le chauffage diffusé aux pieds des places avant et
arrière.
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton E éteinte).
FONCTION RAPIDE
DESEMBUAGE/DEGIVRAGE DES GLACES
AVANT
Procéder comme suit :
❒appuyer sur le bouton ❄;
❒tourner complètement vers la droite la manette A ;
❒tourner la manette B sur -;
❒tourner la manette C sur -;
❒désactiver le recycle d’air intérieur (DEL sur le bouton
E éteinte).
48
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES

ACTIVATION RECYCLAGE AIR INTERIEUR
Appuyer sur le bouton E : l’activation de cette fonction est
mise en évidence par l’allumage de la DEL sur le bouton pro-
prement dit.
Il est préférable d’enclencher le recyclage de l’air pendant
les arrêts dans la circulation ou dans les tunnels, pour évi-
ter que de l’air pollué pénètre de l’extérieur. Éviter tou-
tefois d’utiliser cette fonction de manière prolongée, no-
tamment si plusieurs personnes sont à bord, afin d’éviter
l’embuage des vitres.
ATTENTION Le recyclage d’air intérieur permet, selon la
modalité de fonctionnement sélectionnée (« chauffage »
ou « refroidissement »), d’arriver plus rapidement aux
conditions désirées. L’activation du recyclage d’air d’ha-
bitacle est déconseillée si le temps est pluvieux/froid, car
cela risque de provoquer de la buée, surtout si le climati-
seur n’est pas en service.
CLIMATISATION (refroidissement)
Procéder comme suit :
❒placer l’indice de la manette A sur le secteur bleu ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒placer l’indice de la manette C sur ¶;
❒appuyer sur les boutons ❄et E (DELS sur les boutons
allumées). DÉSEMBUAGE/DÉGIVRAGE DE LA LUNETTE
DÉGIVRANTE ET DES RÉTROVISEURS
D’AILE
(pour les versions/marchés, où cela est prévu)
Appuyer sur le bouton F (pour activer cette fonction ;
l’activation de cette fonction est mise en évidence par l’al-
lumage de la DEL sur le bouton F (.
La fonction est temporisée et se désactive automatique-
ment après 20 minutes. Pour exclure préventivement cet-
te fonction, appuyer à nouveau sur le bouton F (.
ATTENTION Ne pas appliquer d’autocollants sur la par-
tie intérieure de la glace arrière près des filaments de la
lunette dégivrante afin d’éviter de les endommager.
REGLAGE VITESSE DU VENTILATEUR
Pour obtenir une bonne ventilation de l’habitacle, procé-
der comme suit :
❒ouvrir complètement les diffuseurs d’air centraux et la-
téraux ;
❒placer l’indice de la manette A sur le secteur bleu ;
❒placer l’indice de la manette B sur la vitesse souhaitée ;
❒placer l’indice de la manette C sur ¶;
❒désactiver le recyclage d’air intérieur (DEL sur le bou-
ton E éteinte).
49
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
DONNÉES
TECHNIQUES
TABLE DES
MATIÈRES
