FIAT DOBLO COMBI 2011 Návod k použití a údržbě (in Czech)

F0V0027mobr. 149

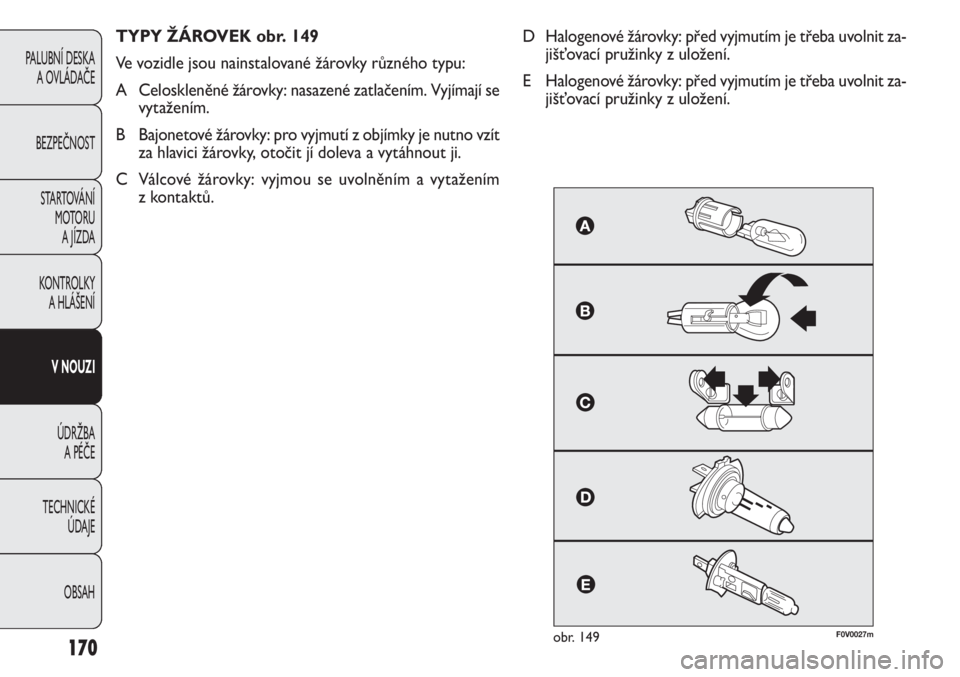

TYPY ŽÁROVEK obr. 149
Ve vozidle jsou nainstalované žárovky různého typu:
A Celoskleněné žárovky: nasazené zatlačením. Vyjímají se
vytažením.
B Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít
za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C Válcové žárovky: vyjmou se uvolněním a vytažením
z kontaktů.
170
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
D Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
E Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.

171
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

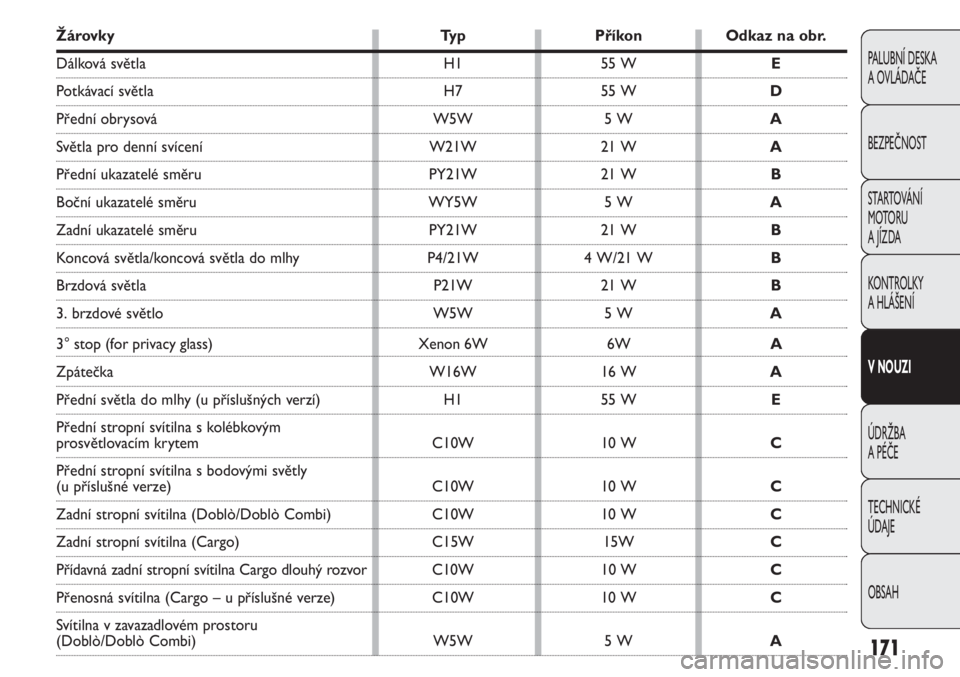

Žárovky Typ Příkon Odkaz na obr.
Dálková světla H1 55 W E
Potkávací světla H7 55 WD
Přední obrysová W5W 5 WA
Světla pro denní svícení W21W 21 WA
Přední ukazatelé směru PY21W 21 WB
Boční ukazatelé směru WY5W 5 WA
Zadní ukazatelé směru PY21W 21 WB
Koncová světla/koncová světla do mlhy P4/21W 4 W/21 WB
Brzdová světla P21W 21 WB
3. brzdové světlo W5W 5 WA
3° stop (for privacy glass) Xenon 6W 6WA
Zpátečka W16W 16 WA
Přední světla do mlhy (u příslušných verzí) H1 55 WE
Přední stropní svítilna s kolébkovým
prosvětlovacím krytem C10W 10 WC
Přední stropní svítilna s bodovými světly
(u příslušné verze) C10W 10 WC
Zadní stropní svítilna (Doblò/Doblò Combi) C10W 10 WC
Zadní stropní svítilna (Cargo) C15W 15WC
Přídavná zadní stropní svítilna Cargo dlouhý rozvor C10W 10 WC
Přenosná svítilna (Cargo – u příslušné verze) C10W 10 WC
Svítilna v zavazadlovém prostoru
(Doblò/Doblò Combi) W5W 5 WA

F0V0028mobr. 150F0V0029mobr. 151

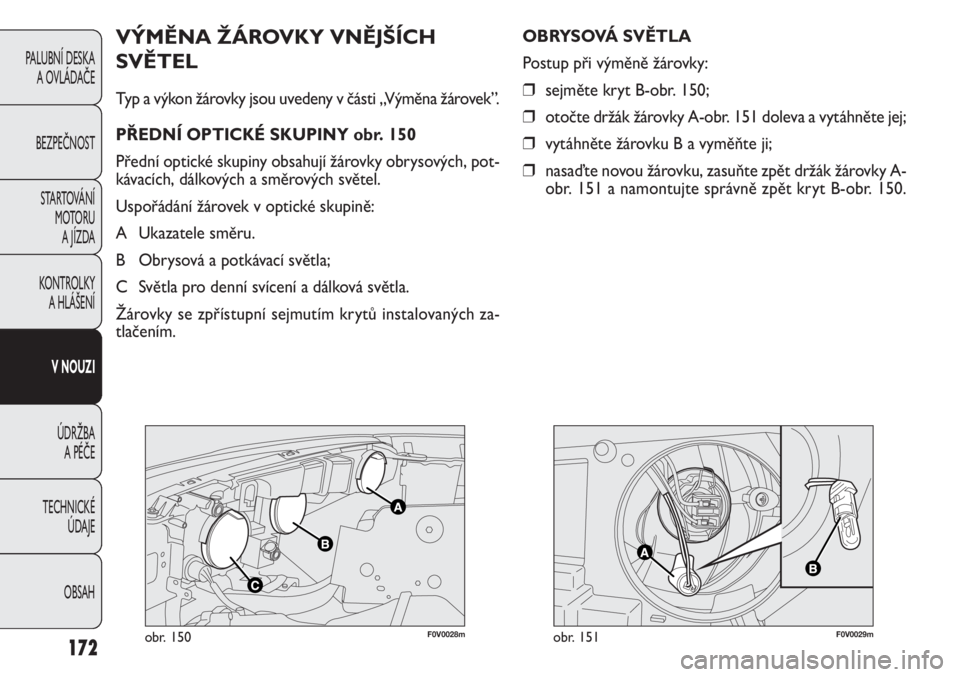

VÝMĚNA ŽÁROVKY VNĚJŠÍCH
SVĚTEL
Typ a výkon žárovky jsou uvedeny v části „Výměna žárovek”.
PŘEDNÍ OPTICKÉ SKUPINY obr. 150
Přední optické skupiny obsahují žárovky obrysových, pot-
kávacích, dálkových a směrových světel.
Uspořádání žárovek v optické skupině:
A Ukazatele směru.
B Obrysová a potkávací světla;
C Světla pro denní svícení a dálková světla.
Žárovky se zpřístupní sejmutím krytů instalovaných za-
tlačením.
172
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
OBRYSOVÁ SVĚTLA
Postup při výměně žárovky:
❒sejměte kryt B-obr. 150;
❒otočte držák žárovky A-obr. 151 doleva a vytáhněte jej;
❒vytáhněte žárovku B a vyměňte ji;
❒nasaďte novou žárovku, zasuňte zpět držák žárovky A-
obr. 151 a namontujte správně zpět kryt B-obr. 150.

F0V0030mobr. 152F0V0031mobr. 153
UKAZATELE SMĚRU
Přední
Postup při výměně žárovky:
❒sejměte kryt A-obr. 150;
❒otočte doprava držák žárovky C-obr. 153 a vytáhněte
jej;
❒zatlačte opatrně na žárovku B-obr. 153 a otočte jí do-
leva;
❒vyměňte žárovku, namontujte zpět držák žárovky C,
otočte jím doprava a ujistěte se o řádném zajištění;
❒namontujte zpět kryt A-obr. 150.
Boční
UPOZORNĚNÍ Výměnu žárovek bočních ukazatelů smě-
ru, umístěných ve vnějších zpětných zrcátkách, svěřte au-

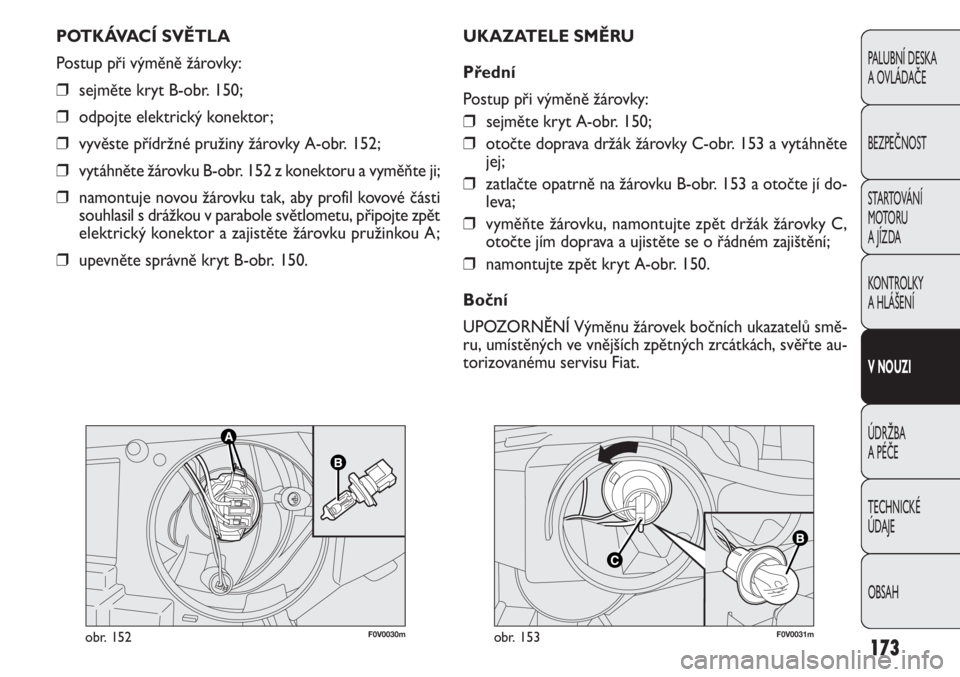

torizovanému servisu Fiat. POTKÁVACÍ SVĚTLA
Postup při výměně žárovky:
❒sejměte kryt B-obr. 150;
❒odpojte elektrický konektor;
❒vyvěste přídržné pružiny žárovky A-obr. 152;
❒vytáhněte žárovku B-obr. 152 z konektoru a vyměňte ji;
❒namontuje novou žárovku tak, aby profil kovové části
souhlasil s drážkou v parabole světlometu, připojte zpět
elektrický konektor a zajistěte žárovku pružinkou A;
❒upevněte správně kryt B-obr. 150.
173
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

F0V0032mobr. 154F0V0033mobr. 155

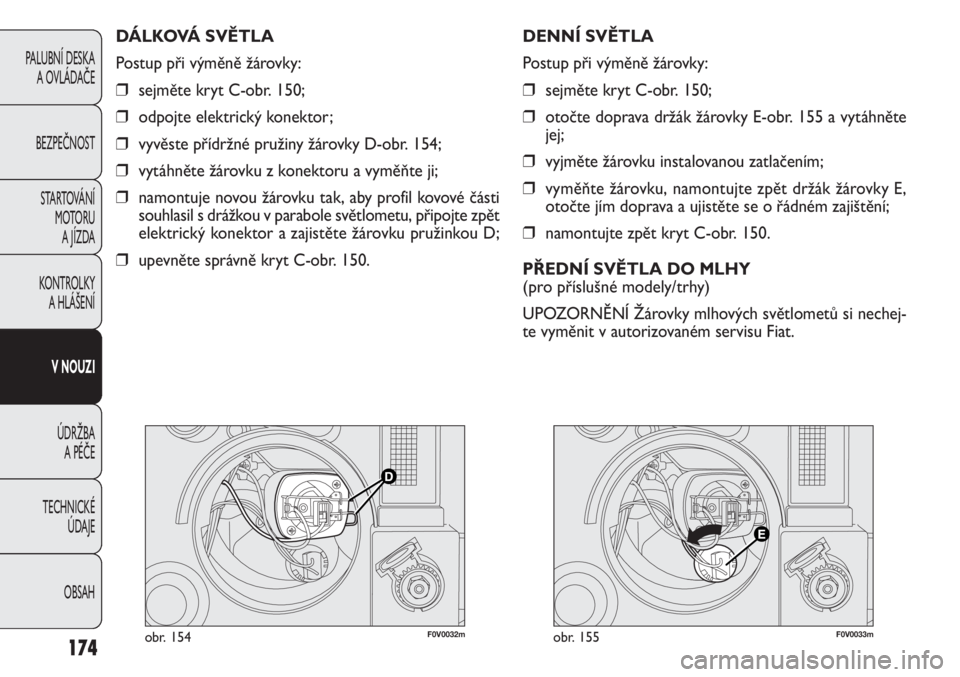

DENNÍ SVĚTLA
Postup při výměně žárovky:
❒sejměte kryt C-obr. 150;
❒otočte doprava držák žárovky E-obr. 155 a vytáhněte
jej;
❒vyjměte žárovku instalovanou zatlačením;
❒vyměňte žárovku, namontujte zpět držák žárovky E,
otočte jím doprava a ujistěte se o řádném zajištění;
❒namontujte zpět kryt C-obr. 150.
PŘEDNÍ SVĚTLA DO MLHY
(pro příslušné modely/trhy)
UPOZORNĚNÍ Žárovky mlhových světlometů si nechej-
te vyměnit v autorizovaném servisu Fiat. DÁLKOVÁ SVĚTLA
Postup při výměně žárovky:
❒sejměte kryt C-obr. 150;
❒odpojte elektrický konektor;
❒vyvěste přídržné pružiny žárovky D-obr. 154;
❒vytáhněte žárovku z konektoru a vyměňte ji;
❒namontuje novou žárovku tak, aby profil kovové části
souhlasil s drážkou v parabole světlometu, připojte zpět
elektrický konektor a zajistěte žárovku pružinkou D;
❒upevněte správně kryt C-obr. 150.
174
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

Žárovky A – B – D – F se zpřístupní vyšroubováním čtyř
upevňovacích šroubů E-obr. 157 a vyjmutím objímky žá-
rovek. Při výměně žárovku lehce zatlačte, otočte doleva

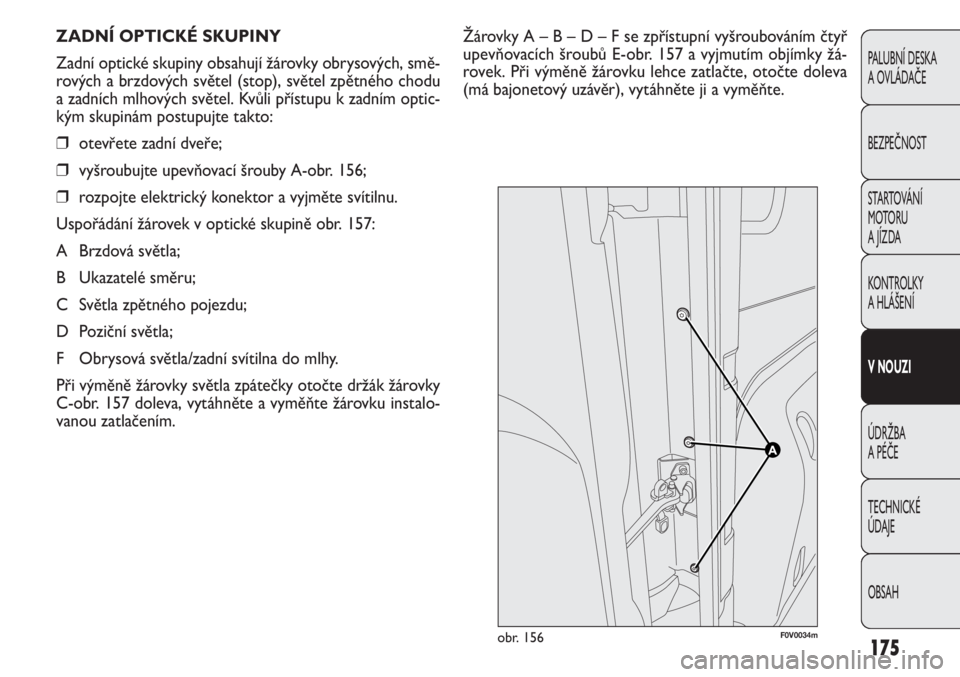

(má bajonetový uzávěr), vytáhněte ji a vyměňte. ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky obrysových, smě-
rových a brzdových světel (stop), světel zpětného chodu
a zadních mlhových světel. Kvůli přístupu k zadním optic-
kým skupinám postupujte takto:
❒otevřete zadní dveře;
❒vyšroubujte upevňovací šrouby A-obr. 156;
❒rozpojte elektrický konektor a vyjměte svítilnu.
Uspořádání žárovek v optické skupině obr. 157:
A Brzdová světla;
B Ukazatelé směru;
C Světla zpětného pojezdu;
D Poziční světla;
F Obrysová světla/zadní svítilna do mlhy.
Při výměně žárovky světla zpátečky otočte držák žárovky
C-obr. 157 doleva, vytáhněte a vyměňte žárovku instalo-
vanou zatlačením.
175
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0034mobr. 156

F0V0164mobr. 159
F0V0163mobr. 158
176
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

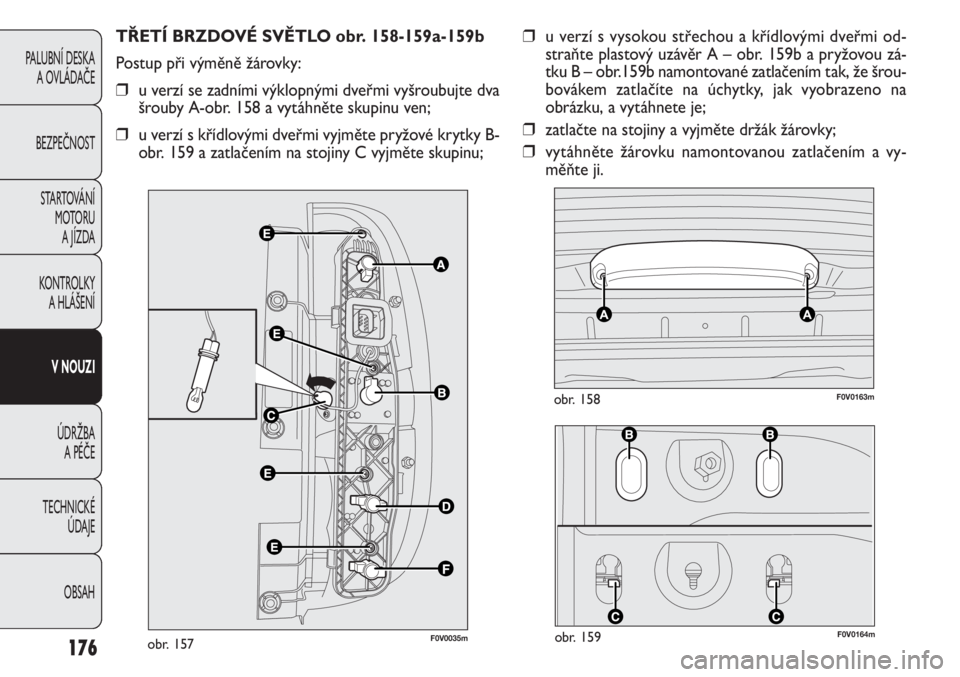

TŘETÍ BRZDOVÉ SVĚTLO obr. 158-159a-159b
Postup při výměně žárovky:
❒u verzí se zadními výklopnými dveřmi vyšroubujte dva
šrouby A-obr. 158 a vytáhněte skupinu ven;
❒u verzí s křídlovými dveřmi vyjměte pryžové krytky B-
obr. 159 a zatlačením na stojiny C vyjměte skupinu;❒u verzí s vysokou střechou a křídlovými dveřmi od-
straňte plastový uzávěr A – obr. 159b a pryžovou zá-
tku B – obr.159b namontované zatlačením tak, že šrou-
bovákem zatlačíte na úchytky, jak vyobrazeno na
obrázku, a vytáhnete je;
❒zatlačte na stojiny a vyjměte držák žárovky;
❒vytáhněte žárovku namontovanou zatlačením a vy-
měňte ji.
F0V0035mobr.157

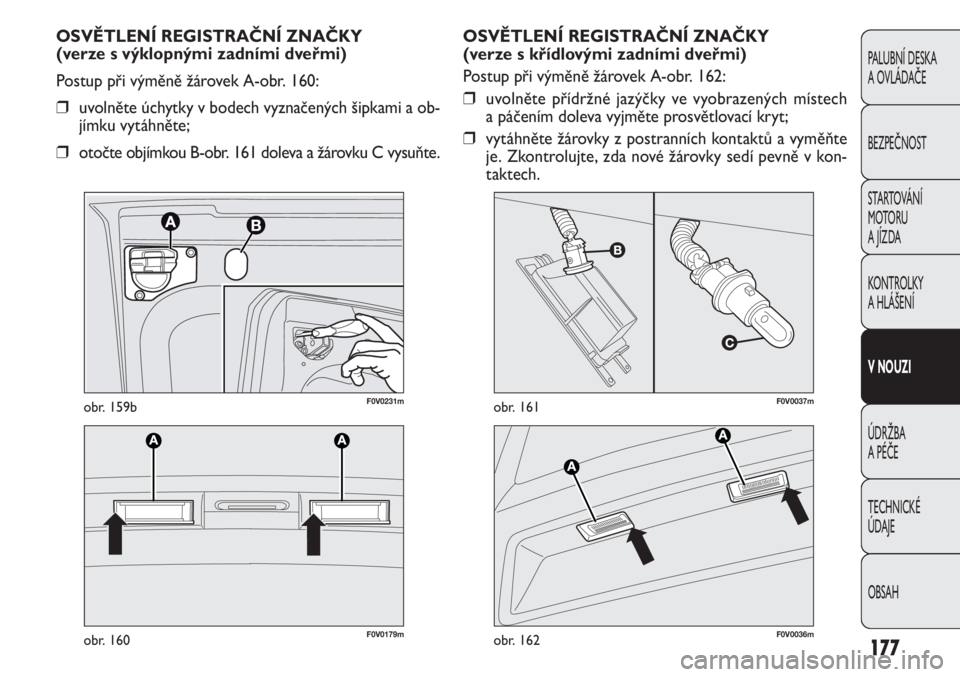

OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
(verze s křídlovými zadními dveřmi)
Postup při výměně žárovek A-obr. 162:
❒uvolněte přídržné jazýčky ve vyobrazených místech
a páčením doleva vyjměte prosvětlovací kryt;
❒vytáhněte žárovky z postranních kontaktů a vyměňte
je. Zkontrolujte, zda nové žárovky sedí pevně v kon-
taktech. OSVĚTLENÍ REGISTRAČNÍ ZNAČKY
(verze s výklopnými zadními dveřmi)
Postup při výměně žárovek A-obr. 160:
❒uvolněte úchytky v bodech vyznačených šipkami a ob-
jímku vytáhněte;
❒otočte objímkou B-obr. 161 doleva a žárovku C vysuňte.
177
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0179mobr. 160
F0V0037mobr. 161F0V0231mobr. 159b
F0V0036mobr. 162

❒vytáhněte žárovku C-obr. 165 z postranních kontaktů
a vyměňte ji; zkontrolujte, zda nová žárovka sedí pev-
ně v kontaktech.
❒uzavřete kryt a upevněte stropní svítidlo do uložení;

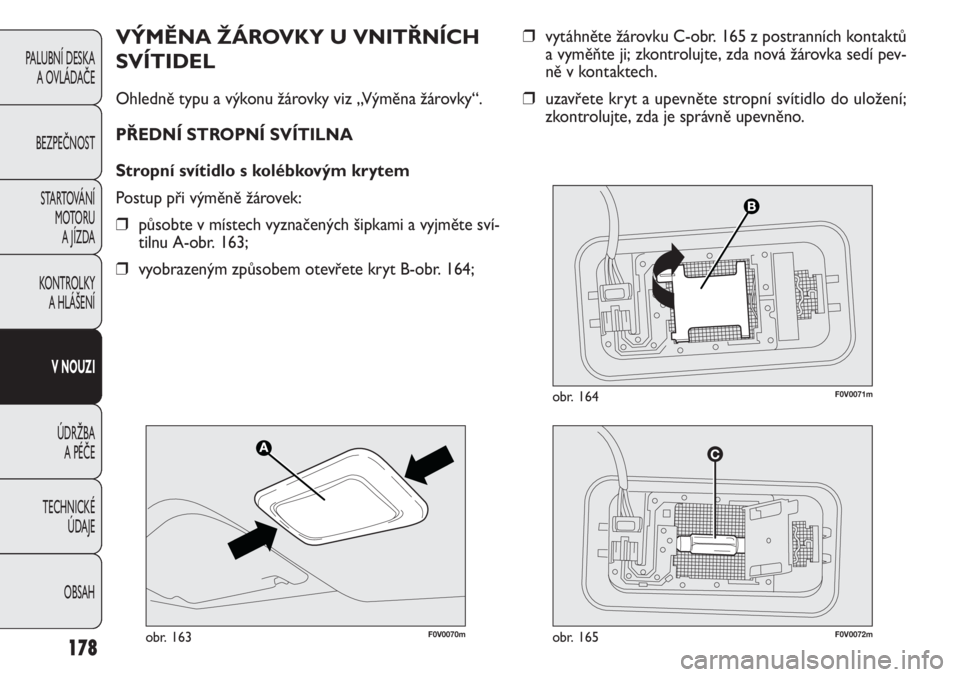

zkontrolujte, zda je správně upevněno.VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL
Ohledně typu a výkonu žárovky viz „Výměna žárovky“.
PŘEDNÍ STROPNÍ SVÍTILNA
Stropní svítidlo s kolébkovým krytem
Postup při výměně žárovek:
❒působte v místech vyznačených šipkami a vyjměte sví-
tilnu A-obr. 163;
❒vyobrazeným způsobem otevřete kryt B-obr. 164;
178
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0070mobr. 163F0V0072mobr. 165
F0V0071mobr. 164

❒uvolněte žárovky C z bočních kontaktů a zkontrolujte
usazení nových žárovek mezi kontakty;
❒zavřete kryt B-obr. 167 a upevněte stropní svítilnu
A-obr. 166 do uložení. Ujistěte se o řádném zajištění
v uložení.
ZADNÍ STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒v bodech vyznačených šipkami A-obr. 168 uvolněte
a vytáhněte svítilnu;
❒otevřete kryt B-obr. 169 podle vyznačení;
❒vytáhněte žárovku C-obr. 170 z postranních kontaktů
a vyměňte ji; zkontrolujte, zda nová žárovka sedí pev-
ně v kontaktech;
❒uzavřete kryt B-obr. 169 a upevněte stropní svítidlo do

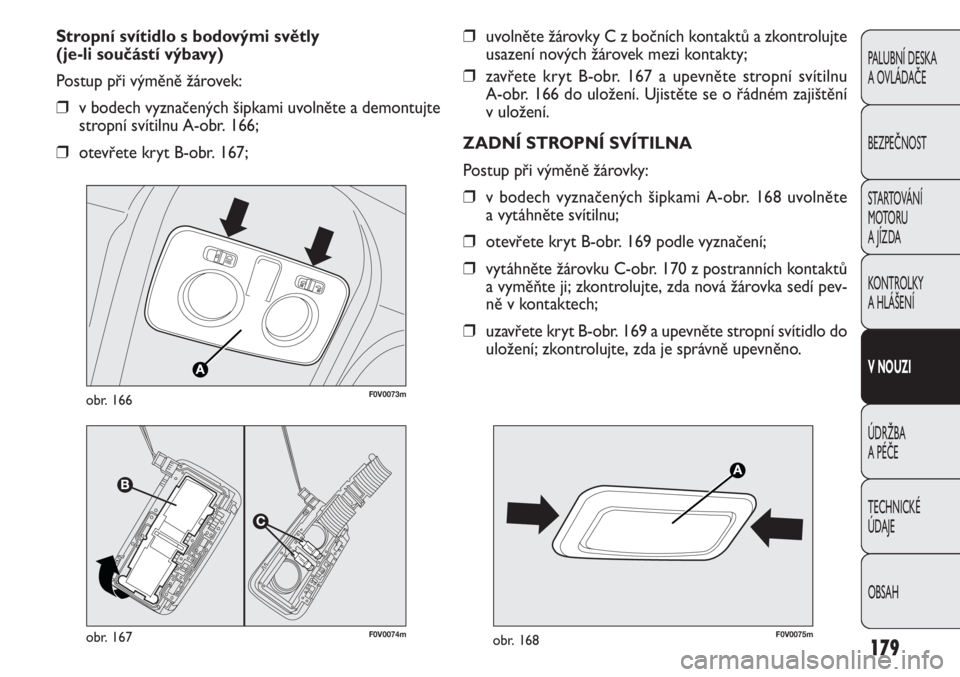

uložení; zkontrolujte, zda je správně upevněno. Stropní svítidlo s bodovými světly
(je-li součástí výbavy)
Postup při výměně žárovek:
❒v bodech vyznačených šipkami uvolněte a demontujte
stropní svítilnu A-obr. 166;
❒otevřete kryt B-obr. 167;
179
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0074mobr. 167
F0V0073mobr.166
F0V0075mobr.168
