FIAT DOBLO COMBI 2011 Návod k použití a údržbě (in Czech)

10
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nikdy nevytahujte klíč za jízdy. Volant by
se automaticky zamkl při prvním zatoče-
ní. To platí vždy, i při tažení vozidla.
POZOR
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla (např. při montáž
imobilizéru) upravovat řízení nebo volantový hří-
del způsobem, jímž by se mohly snížit výkony systé-
mu, čímž by pozbyla platnosti záruka, způsobit
vážné problémy z hlediska bezpečnosti a nesho-
du s homologací vozidla.
POZOR
Při opouštění vozidla vždy vytáhněte klíč
ze spínací skříňky, aby nikdo nemohl neo-
právněně vozidlo ovládat . Nezapomeňte zatáh-
nout parkovací brzdu. Při zaparkování vozidla do
kopce zařaďte 1. rychlostní stupeň; při zaparko-
vání dolů z kopce zařaďte zpátečku. Ve vozidle ni-
kdy nenechávejte děti bez dozoru.
POZOR

11
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
PŘÍSTROJOVÁ DESKA
Verze s digitálním displejem
A Rychloměr (ukazatel rychlosti)
B Palivoměr s kontrolkou rezervy
C Teploměr chladicí kapaliny motoru
s kontrolkou maximální teploty
D Otáčkoměr
E Digitální displej
Verze s multifunkčním displejem
A Rychloměr (ukazatel rychlosti)
B Palivoměr s kontrolkou rezervy
C Teploměr chladicí kapaliny motoru
s kontrolkou maximální teploty
D Otáčkoměr
E Multifunkční displej
F0V0001mobr. 9
F0V0002mobr. 10

12
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0007mobr. 11F0V0008mobr. 12
OTÁČKOMĚR obr. 12
Otáčkoměr poskytuje informace o otáčkách motoru za mi-
nutu.
UPOZORNĚNÍ Při přetočení motoru bude systém řízení
elektronického vstřikování postupně omezovat dodávku
paliva, čímž bude jeho výkon klesat.
Při volnoběhu motoru může otáčkoměr ukazovat podle
daného stavu postupné či náhlé zvýšení otáček.
Toto chování je normální a není třeba se znepokojovat,
protože na ně má vliv třeba zapnutí klimatizace nebo elek-
trického ventilátoru. V takových případech slouží mírné
zvýšení volnoběžných otáček k zachování baterie v nabi-
tém stavu.PALUBNÍ PŘÍSTROJE
Barva podkladu přístrojů a jejich typologie závisejí na ver-
zi vozidla.
RYCHLOMĚR obr. 11
Ukazuje rychlost vozidla.

13
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0009mobr. 13

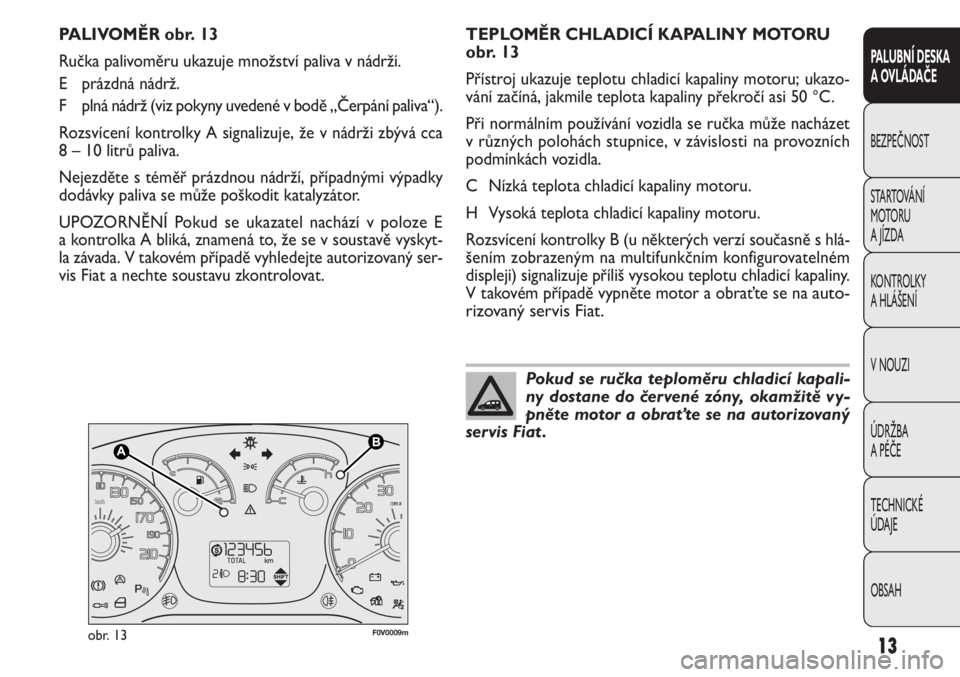

TEPLOMĚR CHLADICÍ KAPALINY MOTORU
obr. 13
Přístroj ukazuje teplotu chladicí kapaliny motoru; ukazo-
vání začíná, jakmile teplota kapaliny překročí asi 50 °C.
Při normálním používání vozidla se ručka může nacházet
v různých polohách stupnice, v závislosti na provozních
podmínkách vozidla.
C Nízká teplota chladicí kapaliny motoru.
H Vysoká teplota chladicí kapaliny motoru.
Rozsvícení kontrolky B (u některých verzí současně s hlá-
šením zobrazeným na multifunkčním konfigurovatelném
displeji) signalizuje příliš vysokou teplotu chladicí kapaliny.
V takovém případě vypněte motor a obraťte se na
auto-
rizovaný servis Fiat.
PALIVOMĚR obr. 13
Ručka palivoměru ukazuje množství paliva v nádrži.
E prázdná nádrž.
F plná nádrž (viz pokyny uvedené v bodě „Čerpání paliva“).
Rozsvícení kontrolky A signalizuje, že v nádrži zbývá cca
8 – 10 litrů paliva.
Nejezděte s téměř prázdnou nádrží, případnými výpadky
dodávky paliva se může poškodit katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel nachází v poloze E
a kontrolka A bliká, znamená to, že se v soustavě vyskyt-
la závada. V takovém případě vyhledejte autorizovaný ser-
vis Fiat a nechte soustavu zkontrolovat.
Pokud se ručka teploměru chladicí kapali-
ny dostane do červené zóny, okamžitě vy-
pněte motor a obraťte se na autorizovaný
servis Fiat .

14
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH

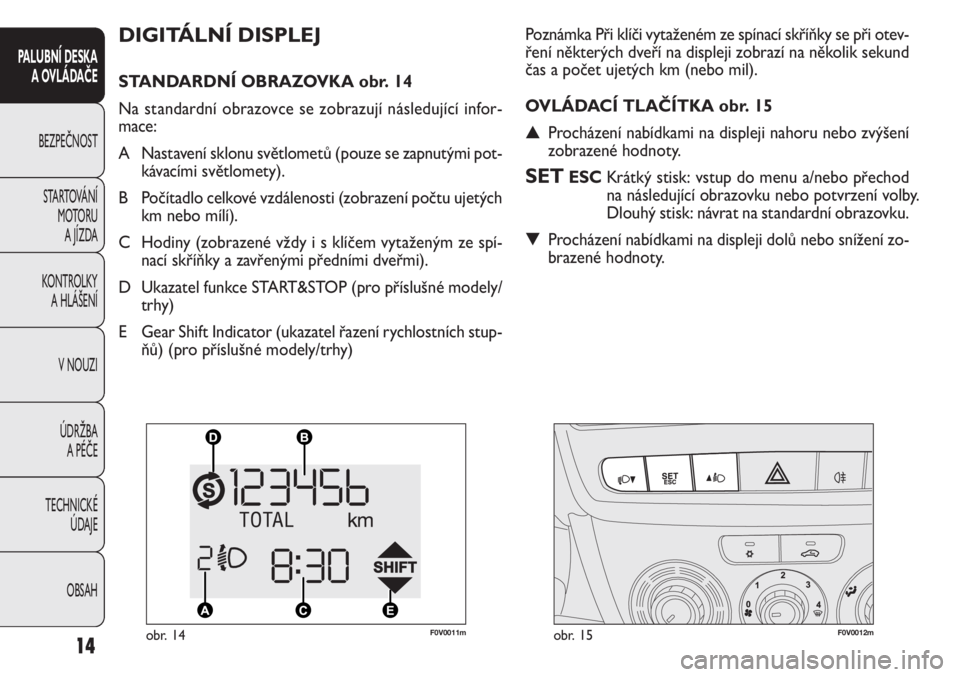

DIGITÁLNÍ DISPLEJ
STANDARDNÍ OBRAZOVKA obr. 14
Na standardní obrazovce se zobrazují následující infor-
mace:
A Nastavení sklonu světlometů (pouze se zapnutými pot-
kávacími světlomety).
B Počítadlo celkové vzdálenosti (zobrazení počtu ujetých
km nebo mílí).
C Hodiny (zobrazené vždy i s klíčem vytaženým ze spí-
nací skříňky a zavřenými předními dveřmi).
D Ukazatel funkce START&STOP (pro příslušné modely/
trhy)
E Gear Shift Indicator (ukazatel řazení rychlostních stup-
ňů) (pro příslušné modely/trhy)Poznámka Při klíči vytaženém ze spínací skříňky se při otev-
ření některých dveří na displeji zobrazí na několik sekund
čas a počet ujetých km (nebo mil).
OVLÁDACÍ TLAČÍTKA obr. 15
▲Procházení nabídkami na displeji nahoru nebo zvýšení
zobrazené hodnoty.
SETESCKrátký stisk: vstup do menu a/nebo přechod
na následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
▼Procházení nabídkami na displeji dolů nebo snížení zo-
brazené hodnoty.
F0V0011mobr. 14F0V0012mobr. 15

15
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

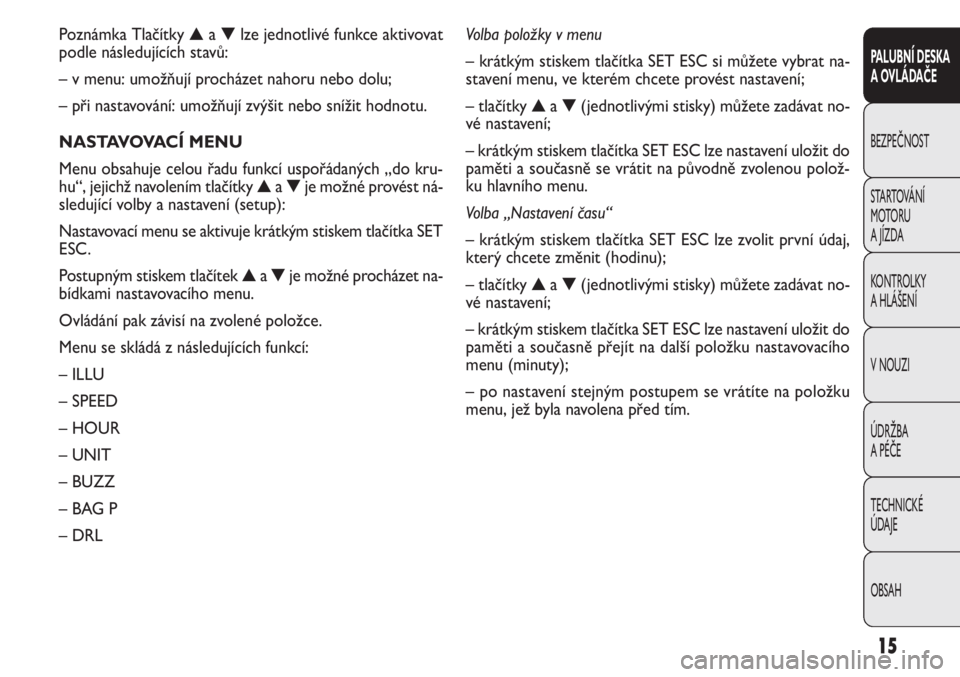

Poznámka Tlačítky▲a▼lze jednotlivé funkce aktivovat
podle následujících stavů:
– v menu: umožňují procházet nahoru nebo dolu;
– při nastavování: umožňují zvýšit nebo snížit hodnotu.
NASTAVOVACÍ MENU
Menu obsahuje celou řadu funkcí uspořádaných „do kru-
hu“, jejichž navolením tlačítky▲a▼je možné provést ná-
sledující volby a nastavení (setup):
Nastavovací menu se aktivuje krátkým stiskem tlačítka SET
ESC.
Postupným stiskem tlačítek▲a▼je možné procházet na-
bídkami nastavovacího menu.
Ovládání pak závisí na zvolené položce.
Menu se skládá z následujících funkcí:
– ILLU
– SPEED
– HOUR
– UNIT
– BUZZ
–BAGP
– DRLVolba položky v menu
– krátkým stiskem tlačítka SET ESC si můžete vybrat na-
stavení menu, ve kterém chcete provést nastavení;
– tlačítky▲a▼(jednotlivými stisky) můžete zadávat no-
vé nastavení;
– krátkým stiskem tlačítka SET ESC lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou polož-
ku hlavního menu.
Volba „Nastavení času“
– krátkým stiskem tlačítka SET ESC lze zvolit první údaj,
který chcete změnit (hodinu);
– tlačítky▲a▼(jednotlivými stisky) můžete zadávat no-
vé nastavení;
– krátkým stiskem tlačítka SET ESC lze nastavení uložit do
paměti a současně přejít na další položku nastavovacího
menu (minuty);
– po nastavení stejným postupem se vrátíte na položku
menu, jež byla navolena před tím.

Postup při nastavení jasu:
– stiskněte krátce tlačítko SET ESC, na displeji se zobrazí
nápis ILLU;
– stiskněte tlačítko▲nebo▼, chcete-li nastavit hladinu
světelné intenzity;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní ob-
razovku bez uložení dat.
Nastavení mezní rychlosti (SPEEd)
Tato funkce umožňuje nastavit limit rychlosti vozidla (km/h
nebo mph), na jehož překročení bude řidič upozorněn zvu-
kovou výstrahou (viz kapitola „Kontrolky a upozornění“).
Pro nastavení požadované mezní rychlosti postupujte ná-
sledovně:
– stiskněte krátce tlačítko SET ESC; na displeji se zobrazí
nápis (SPEEd) a měrná jednotka, která byla předtím na-
stavena (km/h) nebo (míle/h);
– stiskem tlačítka▲nebo▼zvolte zapnutí (On) nebo
vypnutí (OFF) mezní rychlosti;
– po zapnutí funkce (On) stiskem tlačítek▲nebo▼na-
stavte požadované omezení rychlosti; stiskněte SET ESC,
kterým potvrdíte volbu. Dlouhým stiskem tlačítka SET ESC
– pokud se nacházíte v menu, vystoupíte z nastavovacího
menu;
– pokud se nacházíte na úrovni nastavení nějaké položky,
vystoupíte zpět do menu;
–uloží se pouze změny, které jsou již uživatelem uloženy
(a potvrzeny stiskem tlačítka) SET ESC).
Prostředí nastavovacího menu je časované; po výstupu
z menu se po uplynutí dané doby uloží pouze úpravy, kte-
ré uživatel provedl a potvrdil krátkým stiskem tlačítka SET
ESC.
Nastavení osvětlení interiéru vozidla
(ILLU)
S rozsvícenými potkávacími světly a v noci slouží tato funk-
ce pro nastavení jasu sdruženého přístroje, tlačítek, dis-
pleje autorádia a displeje automatické klimatizace.
Za dne a se zapnutými potkávacími světlomety jsou tla-
čítka, sdružený přístroj a displeje autorádia a automatické
klimatizace nastaveny na nejvyšší jas.
16
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH

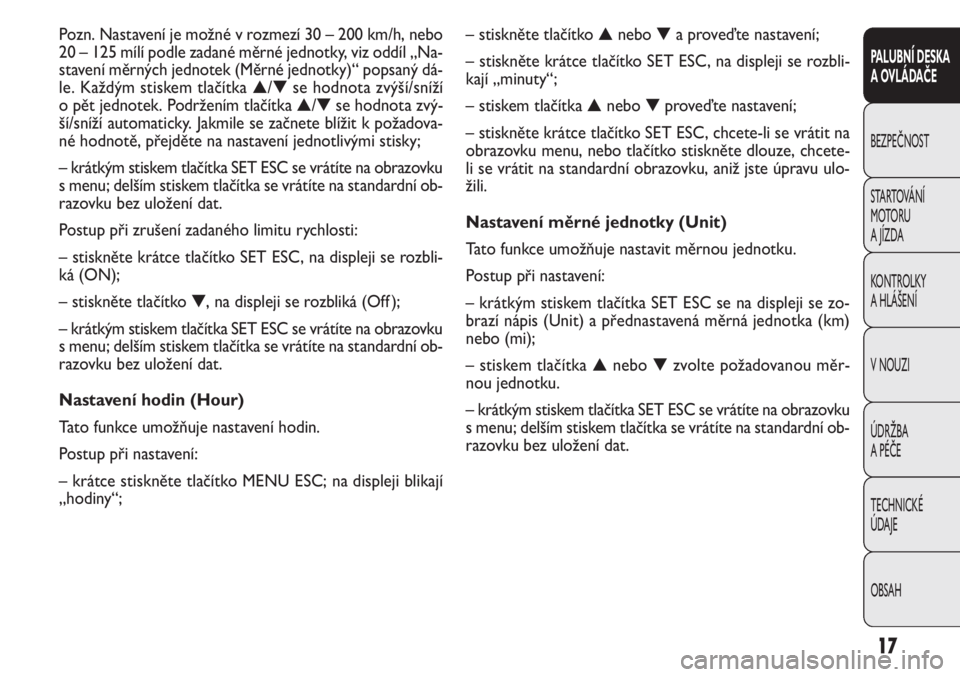

– stiskněte tlačítko▲nebo▼a proveďte nastavení;
– stiskněte krátce tlačítko SET ESC, na displeji se rozbli-
kají „minuty“;
– stiskem tlačítka▲nebo▼proveďte nastavení;
– stiskněte krátce tlačítko SET ESC, chcete-li se vrátit na
obrazovku menu, nebo tlačítko stiskněte dlouze, chcete-
li se vrátit na standardní obrazovku, aniž jste úpravu ulo-
žili.
Nastavení měrné jednotky (Unit)
Tato funkce umožňuje nastavit měrnou jednotku.
Postup při nastavení:
– krátkým stiskem tlačítka SET ESC se na displeji se zo-
brazí nápis (Unit) a přednastavená měrná jednotka (km)
nebo (mi);
– stiskem tlačítka▲nebo▼zvolte požadovanou měr-
nou jednotku.
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní ob-
razovku bez uložení dat. Pozn. Nastavení je možné v rozmezí 30 – 200 km/h, nebo
20 – 125 mílí podle zadané měrné jednotky, viz oddíl „Na-
stavení měrných jednotek (Měrné jednotky)“ popsaný dá-
le. Každým stiskem tlačítka▲/▼se hodnota zvýší/sníží
o pět jednotek. Podržením tlačítka▲/▼se hodnota zvý-
ší/sníží automaticky. Jakmile se začnete blížit k požadova-
né hodnotě, přejděte na nastavení jednotlivými stisky;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní ob-
razovku bez uložení dat.
Postup při zrušení zadaného limitu rychlosti:
– stiskněte krátce tlačítko SET ESC, na displeji se rozbli-
ká (ON);
– stiskněte tlačítko▼, na displeji se rozbliká (Off );
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní ob-
razovku bez uložení dat.
Nastavení hodin (Hour)
Tato funkce umožňuje nastavení hodin.
Postup při nastavení:
– krátce stiskněte tlačítko MENU ESC; na displeji blikají
„hodiny“;
17
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

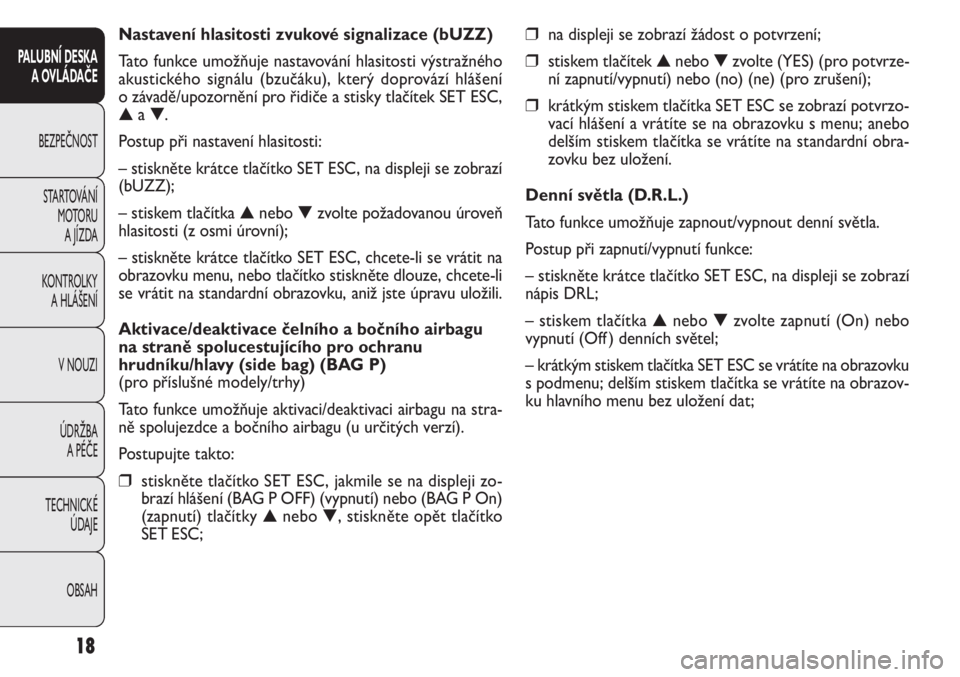

❒na displeji se zobrazí žádost o potvrzení;
❒stiskem tlačítek▲nebo▼zvolte (YES) (pro potvrze-
ní zapnutí/vypnutí) nebo (no) (ne) (pro zrušení);
❒krátkým stiskem tlačítka SET ESC se zobrazí potvrzo-
vací hlášení a vrátíte se na obrazovku s menu; anebo
delším stiskem tlačítka se vrátíte na standardní obra-
zovku bez uložení.
Denní světla (D.R.L.)
Tato funkce umožňuje zapnout/vypnout denní světla.
Postup při zapnutí/vypnutí funkce:
– stiskněte krátce tlačítko SET ESC, na displeji se zobrazí
nápis DRL;
– stiskem tlačítka▲nebo▼zvolte zapnutí (On) nebo
vypnutí (Off ) denních světel;
– krátkým stiskem tlačítka SET ESC se vrátíte na obrazovku
s podmenu; delším stiskem tlačítka se vrátíte na obrazov-
ku hlavního menu bez uložení dat; Nastavení hlasitosti zvukové signalizace (bUZZ)
Tato funkce umožňuje nastavování hlasitosti výstražného
akustického signálu (bzučáku), který doprovází hlášení
o závadě/upozornění pro řidiče a stisky tlačítek SET ESC,
▲a▼.
Postup při nastavení hlasitosti:
– stiskněte krátce tlačítko SET ESC, na displeji se zobrazí
(bUZZ);
– stiskem tlačítka▲nebo▼zvolte požadovanou úroveň
hlasitosti (z osmi úrovní);
– stiskněte krátce tlačítko SET ESC, chcete-li se vrátit na
obrazovku menu, nebo tlačítko stiskněte dlouze, chcete-li
se vrátit na standardní obrazovku, aniž jste úpravu uložili.
Aktivace/deaktivace čelního a bočního airbagu
na straně spolucestujícího pro ochranu
hrudníku/hlavy (side bag) (BAG P)
(pro příslušné modely/trhy)
Tato funkce umožňuje aktivaci/deaktivaci airbagu na stra-
ně spolujezdce a bočního airbagu (u určitých verzí).
Postupujte takto:
❒stiskněte tlačítko SET ESC, jakmile se na displeji zo-
brazí hlášení (BAG P OFF) (vypnutí) nebo (BAG P On)
(zapnutí) tlačítky▲nebo▼, stiskněte opět tlačítko
SET ESC;
18
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
APÉČE
TECHNICKÉ
ÚDAJE
OBSAH

F0V0038mobr. 16F0V0012mobr. 17
F Ukazatel funkce START&STOP (pro příslušné modely/
trhy)
G Gear Shift Indicator (ukazatel řazení rychlostních stup-
ňů) (pro příslušné modely/trhy)
Poznámka Při otevření některých předních dveří se na dis-
pleji zobrazí na několik sekund čas a počet ujetých km/mílí.
OVLÁDACÍ TLAČÍTKA obr. 17
▲Procházení nabídkami na displeji nahoru nebo zvýšení
zobrazené hodnoty.
SETESCKrátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
▼Procházení nabídkami na displeji dolů nebo snížení zo-
brazené hodnoty.
19
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

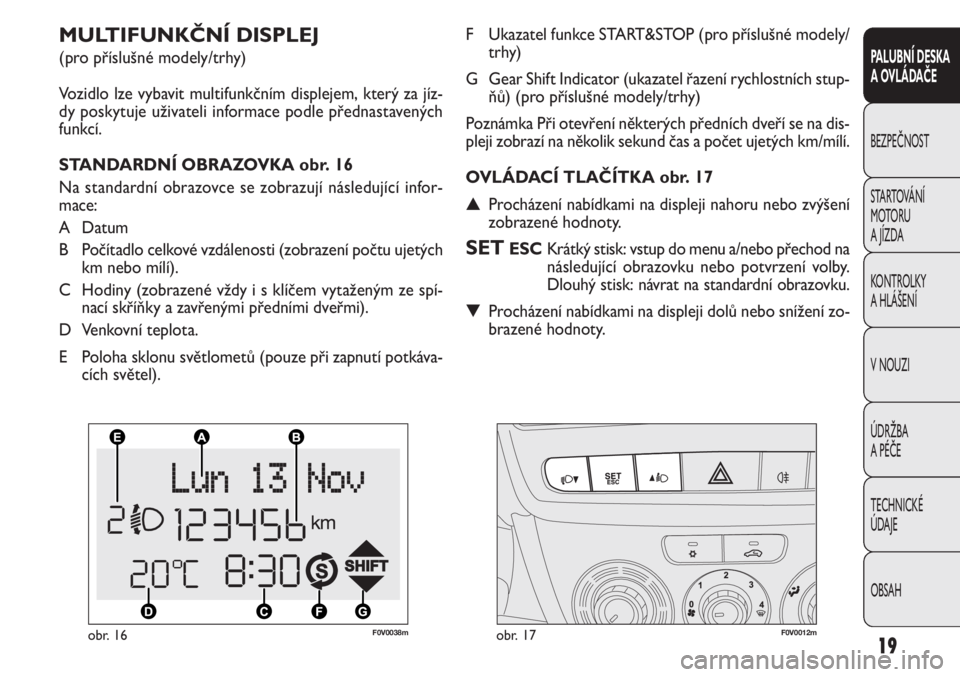

MULTIFUNKČNÍ DISPLEJ
(pro příslušné modely/trhy)
Vozidlo lze vybavit multifunkčním displejem, který za jíz-
dy poskytuje uživateli informace podle přednastavených
funkcí.
STANDARDNÍ OBRAZOVKA obr. 16
Na standardní obrazovce se zobrazují následující infor-
mace:
A Datum
B Počítadlo celkové vzdálenosti (zobrazení počtu ujetých
km nebo mílí).
C Hodiny (zobrazené vždy i s klíčem vytaženým ze spí-
nací skříňky a zavřenými předními dveřmi).
D Venkovní teplota.
E Poloha sklonu světlometů (pouze při zapnutí potkáva-
cích světel).
