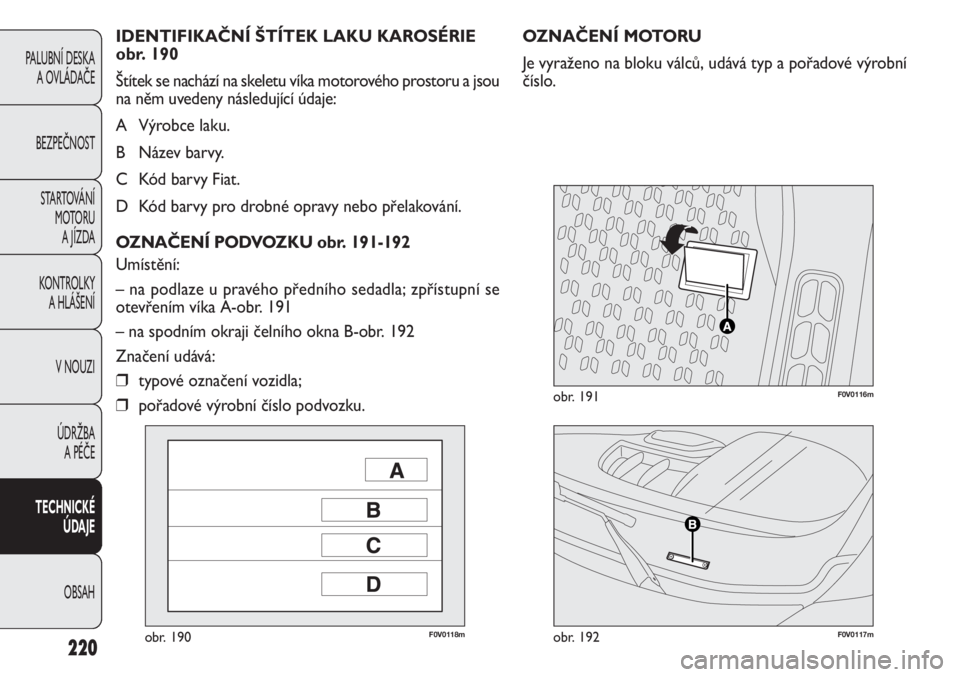

OZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ a pořadové výrobní
číslo. IDENTIFIKAČNÍ ŠTÍTEK LAKU KAROSÉRIE
obr. 190
Štítek se nachází na skeletu víka motorového prostoru a jsou
na něm uvedeny následující údaje:
A Výrobce laku.
B Název barvy.
C Kód barvy Fiat.
D Kód barvy pro drobné opravy nebo přelakování.
OZNAČENÍ PODVOZKU obr. 191-192
Umístění:
– na podlaze u pravého předního sedadla; zpřístupní se
otevřením víka A-obr. 191
– na spodním okraji čelního okna B-obr. 192
Značení udává:
❒typové označení vozidla;
❒pořadové výrobní číslo podvozku.
220
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

221
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

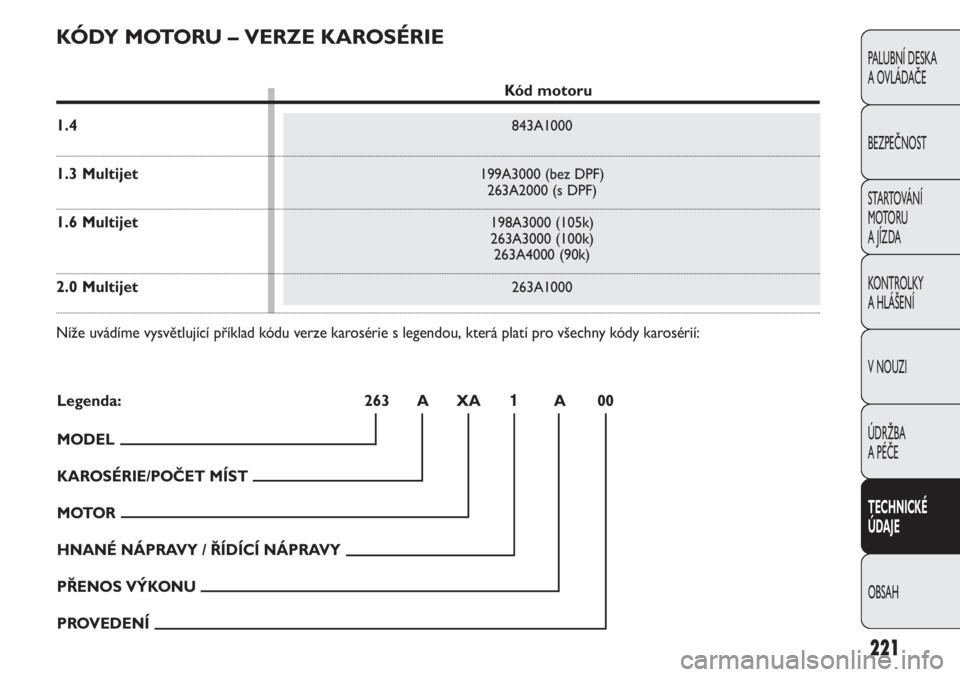

KÓDY MOTORU – VERZE KAROSÉRIE
Kód motoru
1.4
843A1000
1.3 Multijet199A3000 (bez DPF)263A2000 (s DPF)
1.6 Multijet198A3000 (105k)
263A3000 (100k)
263A4000 (90k)
2.0 Multijet263A1000
Níže uvádíme vysvětlující příklad kódu verze karosérie s legendou, která platí pro všechny kódy karosérií:
Legenda: 263 A XA1A00
MODEL
KAROSÉRIE/POČET MÍST
MOTOR
HNANÉ NÁPRAVY / ŘÍDÍCÍ NÁPRAVY
PŘENOS VÝKONU
PROVEDENÍ

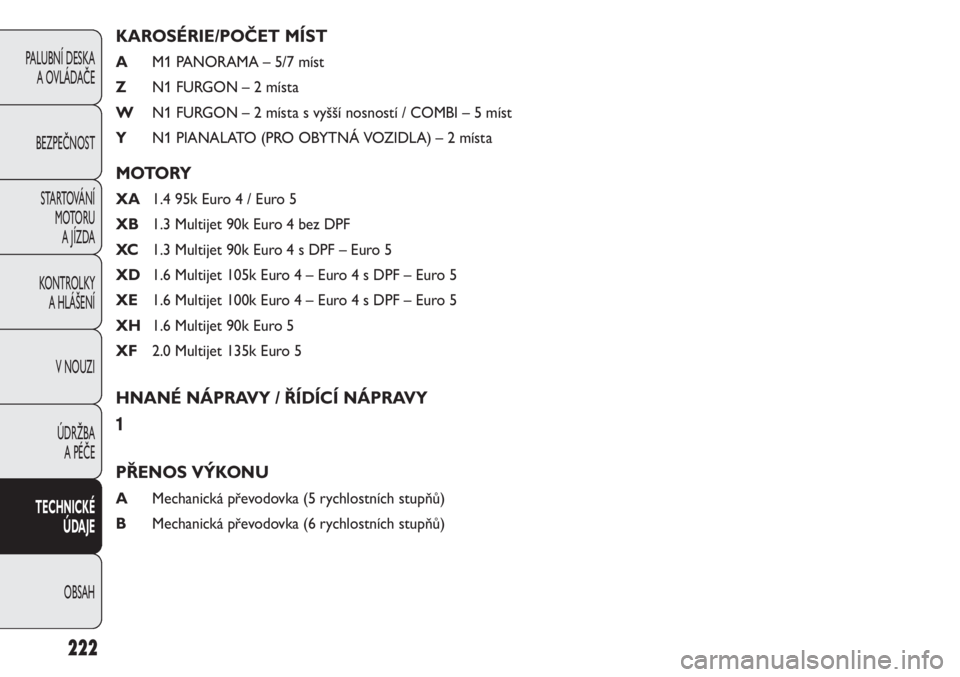

KAROSÉRIE/POČET MÍST
AM1 PANORAMA – 5/7 míst
ZN1 FURGON – 2 místa
WN1 FURGON – 2 místa s vyšší nosností / COMBI – 5 míst
YN1 PIANALATO (PRO OBYTNÁ VOZIDLA) – 2 místa
MOTORY
XA1.4 95k Euro 4 / Euro 5
XB1.3 Multijet 90k Euro 4 bez DPF
XC1.3 Multijet 90k Euro 4 s DPF – Euro 5
XD1.6 Multijet 105k Euro 4 – Euro 4 s DPF – Euro 5
XE1.6 Multijet 100k Euro 4 – Euro 4 s DPF – Euro 5
XH1.6 Multijet 90k Euro 5
XF2.0 Multijet 135k Euro 5
HNANÉ NÁPRAVY / ŘÍDÍCÍ NÁPRAVY
1
PŘENOS VÝKONU
AMechanická převodovka (5 rychlostních stupňů)
BMechanická převodovka (6 rychlostních stupňů)
222
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

223
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

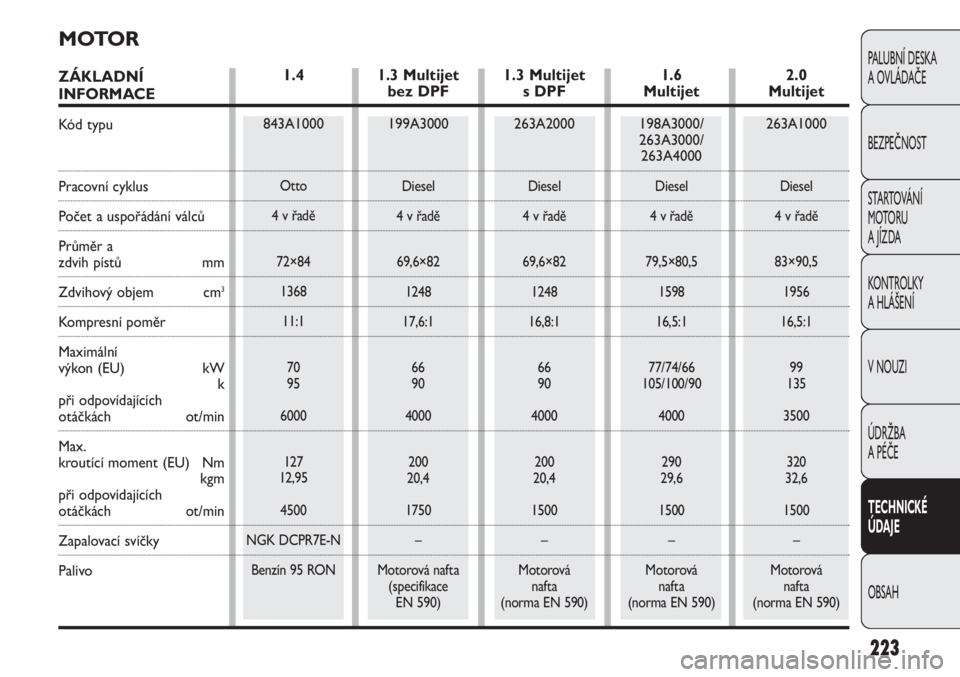

MOTOR
ZÁKLADNÍ
INFORMACE
Kó d t y p u
Pracovní cyklus
Počet a uspořádání válců
Průměr a
zdvih pístů mm
Zdvihový objem cm3
Kompresní poměr
Maximální
výkon (EU) kW
k
při odpovídajících
otáčkách ot/min
Max.
kroutící moment (EU) Nm
kgm
při odpovídajících
otáčkách ot/min
Zapalovací svíčky
Palivo
1.6
Multijet
198A3000/
263A3000/
263A4000
Diesel
4 v řadě
79,5×80,5
1598
16,5:1
77/74/66
105/100/90
4000
290
29,6
1500
–
Motorová
nafta
(norma EN 590)
2.0
Multijet
263A1000
Diesel
4 v řadě
83×90,5
1956
16,5:1
99
135
3500
320
32,6
1500
–
Motorová
nafta
(norma EN 590)
1.3 Multijet
s DPF
263A2000
Diesel
4 v řadě
69,6×82
1248
16,8:1
66
90
4000
200
20,4
1500
–
Motorová
nafta
(norma EN 590)
1.4
843A1000
Otto
4 v řadě
72×84
1368
11:1
70
95
6000
127
12,95
4500
NGK DCPR7E-N
Benzín 95 RON
1.3 Multijet
bez DPF
199A3000
Diesel
4 v řadě
69,6×82
1248
17,6:1
66
90
4000
200
20,4
1750
–
Motorová nafta
(specifikace
EN 590)

224
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Neodborně provedené úpravy nebo opravy palivového systému paliva bez přihlédnutí k jeho tech-
nickým charakteristikám mohou způsobit provozní závady s nebezpečím vzniku požáru.
Elektronické
vstřikování
Multipoint
sekvenční časované,
systém returnless
Pěti nebo šestirychlostní (dle verzí) + zpětný chod
Automatické vymezování vůle s pedálem bez prošlapu
Přední
PŘENOS VÝKONU
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Převodová skříň
Spojka
Náhon
Přímé elektronicky
řízené vstřikování
Multijet „Common Rail“
s turbokompresorem a
mezichladičem Přímé elektronicky
řízené vstřikování
Multijet „Common Rail“
s turbokompresorem a
mezichladičem

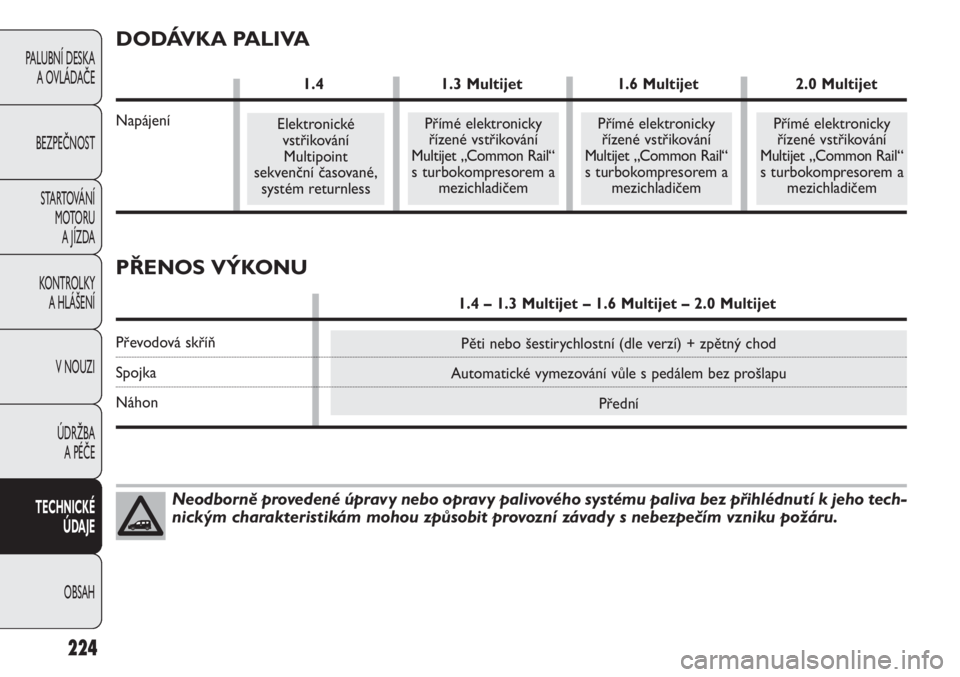

DODÁVKA PALIVA
