FIAT DOBLO COMBI 2012 Libretto Uso Manutenzione (in Italian)

7
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0022mfig. 5F0V0005mfig. 6

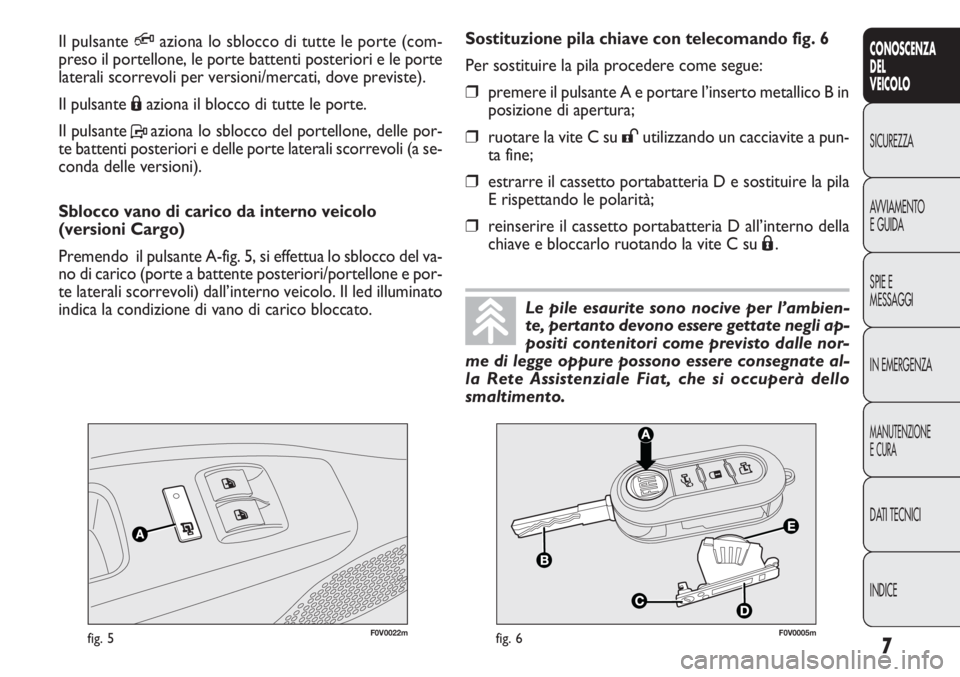

Sostituzione pila chiave con telecomando fig. 6
Per sostituire la pila procedere come segue:
❒premere il pulsante A e portare l’inserto metallico B in
posizione di apertura;
❒ruotare la vite C su:utilizzando un cacciavite a pun-
ta fine;
❒estrarre il cassetto portabatteriaDesostituire la pila
E rispettando le polarità;
❒reinserire il cassetto portabatteria D all’interno della
chiave e bloccarlo ruotando la vite C su
Á. Il pulsante
Qaziona lo sblocco di tutte le porte (com-
preso il portellone, le porte battenti posteriori e le porte
laterali scorrevoli per versioni/mercati, dove previste).
Il pulsanteÁaziona il blocco di tutte le porte.
Il pulsantePaziona lo sblocco del portellone, delle por-
te battenti posteriori e delle porte laterali scorrevoli (a se-
conda delle versioni).
Sblocco vano di carico da interno veicolo
(versioni Cargo)
Premendo il pulsante A-fig. 5, si effettua lo sblocco del va-
no di carico (porte a battente posteriori/portellone e por-
te laterali scorrevoli) dall’interno veicolo. Il led illuminato
indica la condizione di vano di carico bloccato.
Le pile esaurite sono nocive per l’ambien-
te, pertanto devono essere gettate negli ap-
positi contenitori come previsto dalle nor-
me di legge oppure possono essere consegnate al-
la Rete Assistenziale Fiat, che si occuperà dello
smaltimento.

Inserimento dispositivo
Il dispositivo si inserisce automaticamente su tutte le por-
te effettuando una doppia pressione sul pulsante
Ásulla
chiave con telecomando.
L’avvenuto inserimento del dispositivo è segnalato da 2
lampeggi degli indicatori di direzione.
Il dispositivo non si inserisce se una o più porte non so-
no correttamente chiuse: ciò impedisce che una persona
possa entrare all’interno del veicolo dalla porta aperta e,
chiudendola, rimanere chiuso all’interno del vano abita-
colo.
Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente su tutte la
porte nei seguenti casi:
❒effettuando l’operazione di sblocco porte;
❒ruotando la chiave di avviamento in posizione MAR. Richiesta di telecomandi supplementari
Il sistema può riconoscere fino ad 8 telecomandi. Qualo-
ra fosse necessario richiedere un nuovo telecomando, ri-
volgersi alla Rete Assistenziale Fiat portando con sé la CO-
DE card, un documento di identità e i documenti identifi-
cativi di possesso del veicolo.

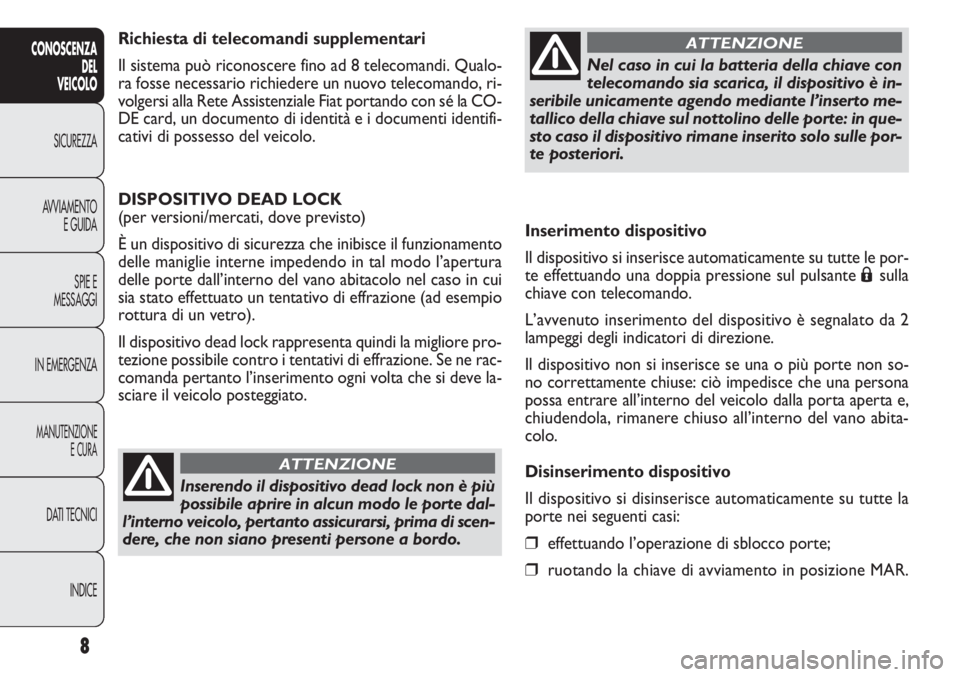

DISPOSITIVO DEAD LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il funzionamento
delle maniglie interne impedendo in tal modo l’apertura
delle porte dall’interno del vano abitacolo nel caso in cui
sia stato effettuato un tentativo di effrazione (ad esempio
rottura di un vetro).
Il dispositivo dead lock rappresenta quindi la migliore pro-
tezione possibile contro i tentativi di effrazione. Se ne rac-
comanda pertanto l’inserimento ogni volta che si deve la-
sciare il veicolo posteggiato.
8
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Inserendo il dispositivo dead lock non è più
possibile aprire in alcun modo le porte dal-
l’interno veicolo, pertanto assicurarsi, prima di scen-
dere, che non siano presenti persone a bordo.
ATTENZIONE
Nel caso in cui la batteria della chiave con
telecomando sia scarica, il dispositivo è in-
seribile unicamente agendo mediante l’inserto me-
tallico della chiave sul nottolino delle porte: in que-
sto caso il dispositivo rimane inserito solo sulle por-
te posteriori.
ATTENZIONE

9
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

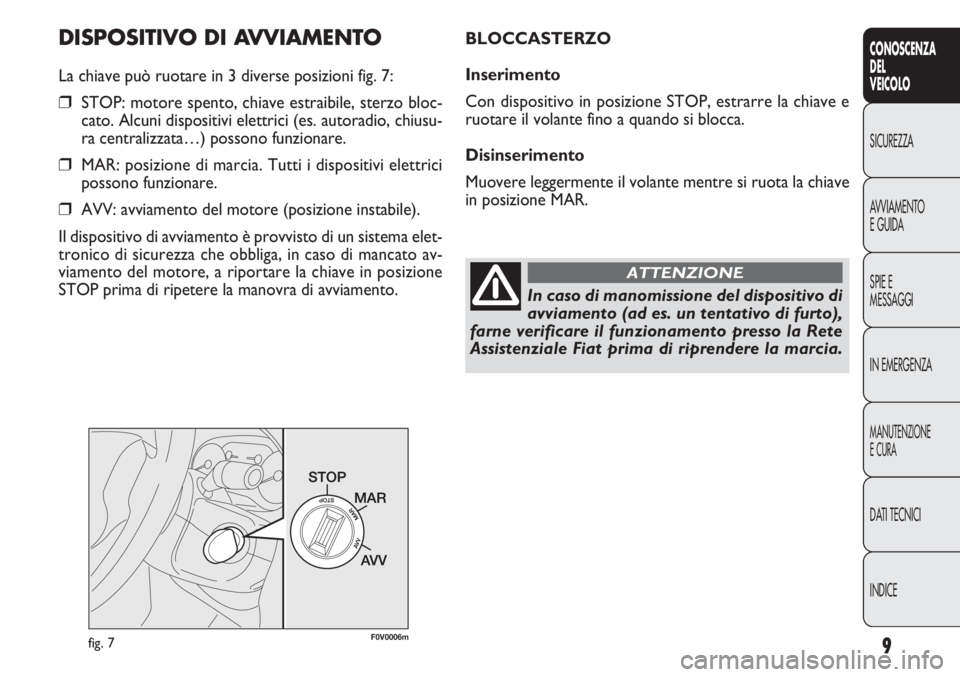

DISPOSITIVO DI AVVIAMENTO
La chiave può ruotare in 3 diverse posizioni fig. 7:
❒STOP: motore spento, chiave estraibile, sterzo bloc-
cato. Alcuni dispositivi elettrici (es. autoradio, chiusu-
ra centralizzata…) possono funzionare.
❒MAR: posizione di marcia. Tutti i dispositivi elettrici
possono funzionare.
❒AVV: avviamento del motore (posizione instabile).
Il dispositivo di avviamento è provvisto di un sistema elet-
tronico di sicurezza che obbliga, in caso di mancato av-
viamento del motore, a riportare la chiave in posizione
STOP prima di ripetere la manovra di avviamento.
F0V0006mfig. 7
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP, estrarre la chiave e
ruotare il volante fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si ruota la chiave
in posizione MAR.
In caso di manomissione del dispositivo di
avviamento (ad es. un tentativo di furto),
farne verificare il funzionamento presso la Rete
Assistenziale Fiat prima di riprendere la marcia.
ATTENZIONE

10
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

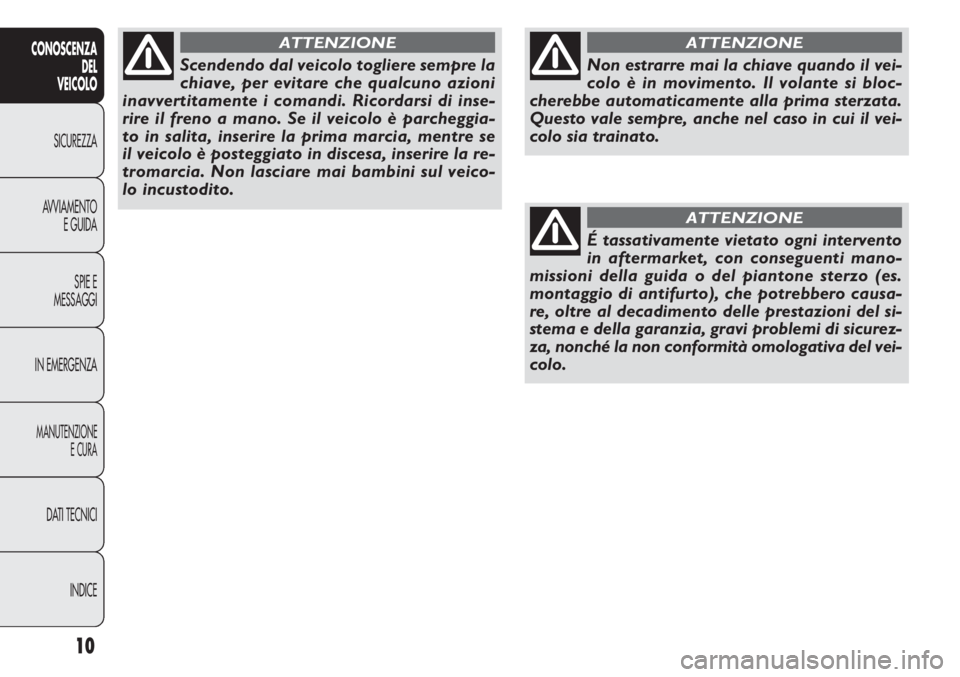

Non estrarre mai la chiave quando il vei-
colo è in movimento. Il volante si bloc-
cherebbe automaticamente alla prima sterzata.
Questo vale sempre, anche nel caso in cui il vei-
colo sia trainato.
ATTENZIONE
É tassativamente vietato ogni intervento
in aftermarket, con conseguenti mano-
missioni della guida o del piantone sterzo (es.
montaggio di antifurto), che potrebbero causa-
re, oltre al decadimento delle prestazioni del si-
stema e della garanzia, gravi problemi di sicurez-
za, nonché la non conformità omologativa del vei-
colo.
ATTENZIONE
Scendendo dal veicolo togliere sempre la
chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi di inse-
rire il freno a mano. Se il veicolo è parcheggia-
to in salita, inserire la prima marcia, mentre se
il veicolo è posteggiato in discesa, inserire la re-
tromarcia. Non lasciare mai bambini sul veico-
lo incustodito.
ATTENZIONE

11
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

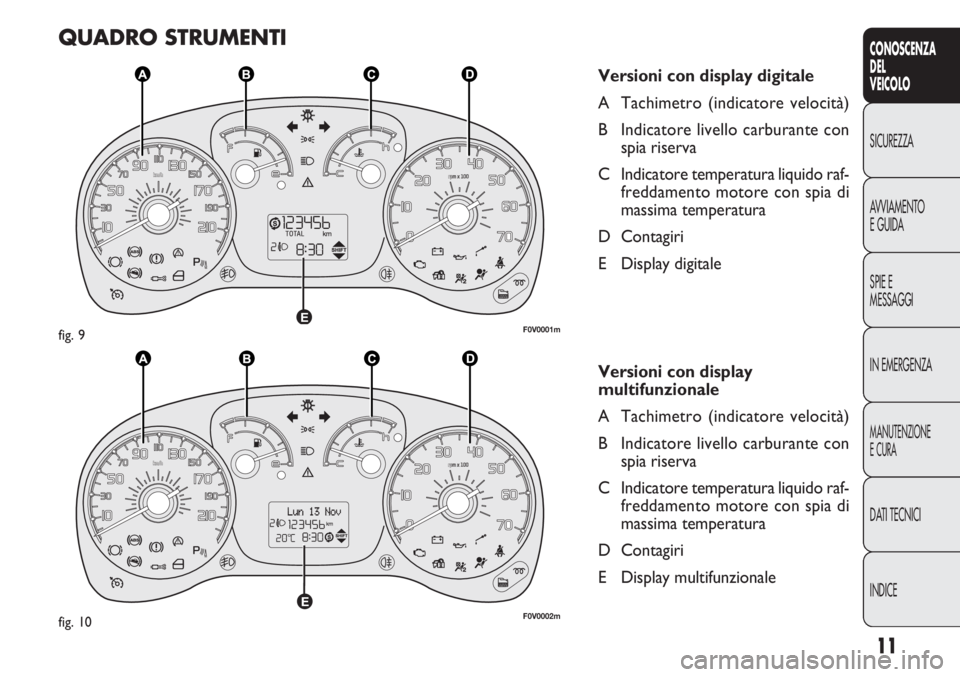

QUADRO STRUMENTI
Versioni con display digitale
A Tachimetro (indicatore velocità)
B Indicatore livello carburante con
spia riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di
massima temperatura
D Contagiri
E Display digitale
Versioni con display
multifunzionale
A Tachimetro (indicatore velocità)
B Indicatore livello carburante con
spia riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di
massima temperatura
D Contagiri
E Display multifunzionale
F0V0001mfig. 9
F0V0002mfig. 10

12
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0007mfig. 11F0V0008mfig. 12
CONTAGIRI fig. 12
Il contagiri fornisce indicazioni relative ai giri del motore
al minuto.
AVVERTENZA Il sistema di controllo dell’iniezione elet-
tronica blocca progressivamente l’afflusso di carburante
quando il motore è in “fuori giri” con conseguente pro-
gressiva perdita di potenza del motore stesso.
Il contagiri, con motore al minimo, può indicare un innal-
zamento di regime graduale o repentino a seconda dei
casi.
Tale comportamento è regolare e non deve preoccupare
in quanto ciò può verificarsi ad esempio all’inserimento del
climatizzatore o dell’elettroventilatore. In questi casi un
leggero aumento del minimo motore serve a salvaguar-
dare lo stato di carica della batteria.STRUMENTI DI BORDO
Il colore di sfondo degli strumenti e la loro tipologia può
variare in funzione delle versioni.
TACHIMETRO fig. 11
Segnala la velocità del veicolo.

13
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0009mfig. 13

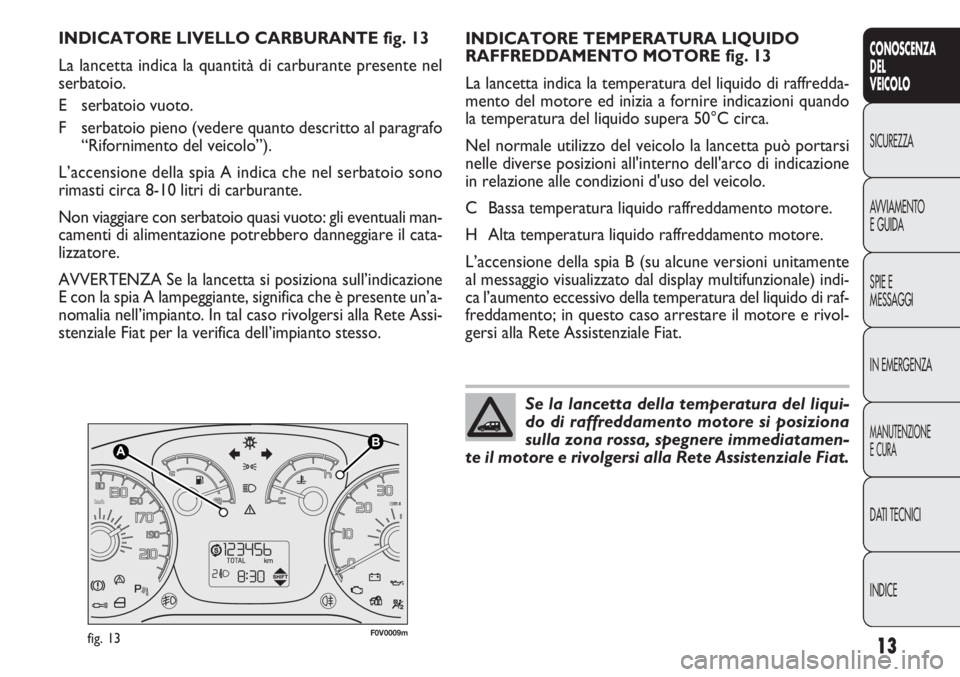

INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 13
La lancetta indica la temperatura del liquido di raffredda-
mento del motore ed inizia a fornire indicazioni quando
la temperatura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancetta può portarsi
nelle diverse posizioni all'interno dell'arco di indicazione
in relazione alle condizioni d'uso del veicolo.
C Bassa temperatura liquido raffreddamento motore.
H Alta temperatura liquido raffreddamento motore.
L’accensione della spia B (su alcune versioni unitamente
al messaggio visualizzato dal display multifunzionale) indi-
ca l’aumento eccessivo della temperatura del liquido di raf-
freddamento; in questo caso arrestare il motore e rivol-
gersi alla Rete Assistenziale Fiat. INDICATORE LIVELLO CARBURANTE fig. 13
La lancetta indica la quantità di carburante presente nel
serbatoio.
E serbatoio vuoto.
F serbatoio pieno (vedere quanto descritto al paragrafo
“Rifornimento del veicolo”).
L’accensione della spia A indica che nel serbatoio sono
rimasti circa 8-10 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali man-
camenti di alimentazione potrebbero danneggiare il cata-
lizzatore.
AVVERTENZA Se la lancetta si posiziona sull’indicazione
E con la spia A lampeggiante, significa che è presente un’a-
nomalia nell’impianto. In tal caso rivolgersi alla Rete Assi-
stenziale Fiat per la verifica dell’impianto stesso.
Se la lancetta della temperatura del liqui-
do di raffreddamento motore si posiziona
sulla zona rossa, spegnere immediatamen-
te il motore e rivolgersi alla Rete Assistenziale Fiat.

14
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

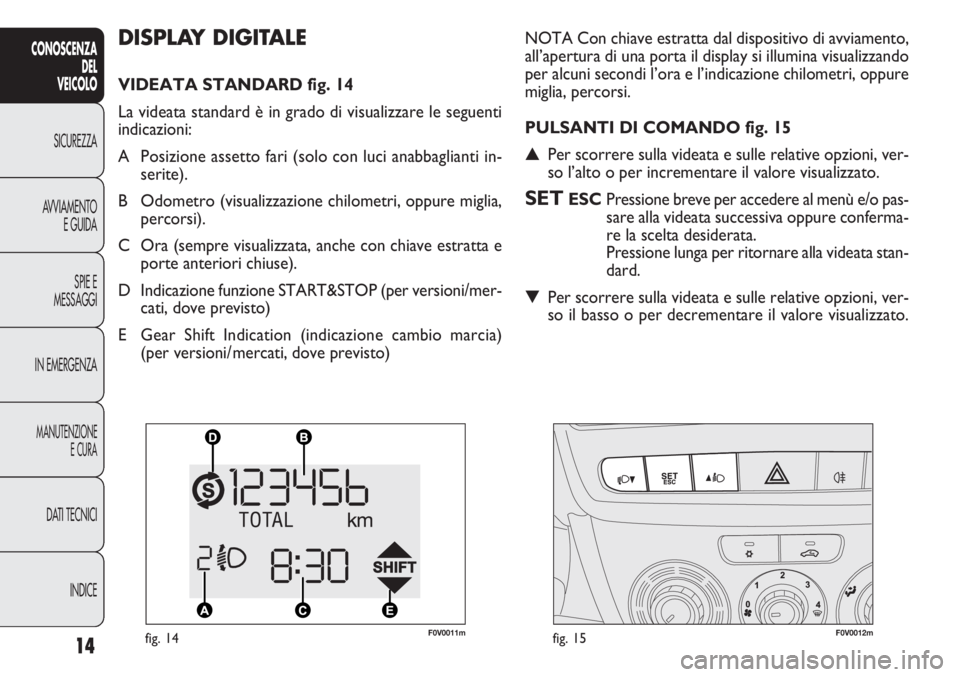

DISPLAY DIGITALE
VIDEATA STANDARD fig. 14
La videata standard è in grado di visualizzare le seguenti
indicazioni:
A Posizione assetto fari (solo con luci anabbaglianti in-
serite).
B Odometro (visualizzazione chilometri, oppure miglia,
percorsi).
C Ora (sempre visualizzata, anche con chiave estratta e
porte anteriori chiuse).
D Indicazione funzione START&STOP (per versioni/mer-
cati, dove previsto)
E Gear Shift Indication (indicazione cambio marcia)
(per versioni/ mercati, dove previsto)NOTA Con chiave estratta dal dispositivo di avviamento,
all’apertura di una porta il display si illumina visualizzando
per alcuni secondi l’ora e l’indicazione chilometri, oppure
miglia, percorsi.
PULSANTI DI COMANDO fig. 15
▲Per scorrere sulla videata e sulle relative opzioni, ver-
so l’alto o per incrementare il valore visualizzato.
SETESCPressione breve per accedere al menù e/o pas-
sare alla videata successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare alla videata stan-
dard.
▼Per scorrere sulla videata e sulle relative opzioni, ver-
so il basso o per decrementare il valore visualizzato.
F0V0011mfig. 14F0V0012mfig. 15

15
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
NOTA I pulsanti▲e▼attivano funzioni diverse a se-
conda delle seguenti situazioni:
– all’interno del menù permettono lo scorrimento verso
l’alto o verso il basso;
– durante le operazioni di impostazione permettono l’in-
cremento o il decremento.
MENU DI SET-UP
Il menù è composto da una serie di funzioni disposte in
modo “circolare” la cui selezione, realizzabile mediante i
pulsanti▲e▼consente l’accesso alle diverse operazio-
ni di scelta ed impostazione (setup) riportate in seguito.
Il menù può essere attivato con una pressione breve del
pulsante SET ESC.
Con singole pressioni dei pulsanti▲e▼è possibile muo-
versi nella lista del menù di set up.
Le modalità di gestione a questo punto differiscono tra lo-
ro a seconda della voce selezionata.
Il menu è composto dalle seguenti funzioni:
– ILLU
– SPEED
– HOUR
–UNIT
– BUZZ
– BAG P
– DRLSelezione di una voce del menu
– tramite pressione breve del pulsante SET ESC può es-
sere selezionata l’impostazione del menu che si desidera
modificare;
– agendo sui pulsanti▲e▼(tramite singole pressioni)
può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente ritor-
nare alla stessa voce del menu prima selezionata.
Selezione di “Impostazione orologio”
– tramite pressione breve del pulsante SET ESC si può
selezionare il primo dato da modificare (ore);
– agendo sui pulsanti▲e▼(tramite singole pressioni)
può essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET ESC si può me-
morizzare l’impostazione e contemporaneamente passa-
re alla successiva voce del menu di impostazione (minu-
ti);
– una volta regolati con la stessa procedura, si ritorna al-
la stessa voce del menu prima selezionata.

Per regolare l’intensità luminosa, procedere come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta ILLU;
– premere il pulsante▲oppure▼per regolare il livello
di intensità luminosa;
– premere il pulsante SET ESC con pressione breve per
tornare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza me-
morizzare.
Impostazione limite di velocità (SPEEd)
Questa funzione permette di impostare il limite di velocità
(km/h oppure mph), superato il quale l’utente viene avvi-
sato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità desiderato, procedere
come segue:
– premere il pulsante SET ESC con pressione breve, il di-
splay visualizza la scritta (SPEEd) e l’unità di misura pre-
cedentemente impostata (km/h) oppure (mph);
– premere il pulsante▲oppure▼per selezionare l’inse-
rimento (On) o il disinserimento (OFF) del limite di velo-
cità;
– nel caso in cui la funzione sia stata attivata (On), trami-
te la pressione dei pulsanti▲oppure▼selezionare il li-
mite di velocità desiderato e premere SET ESC per con-

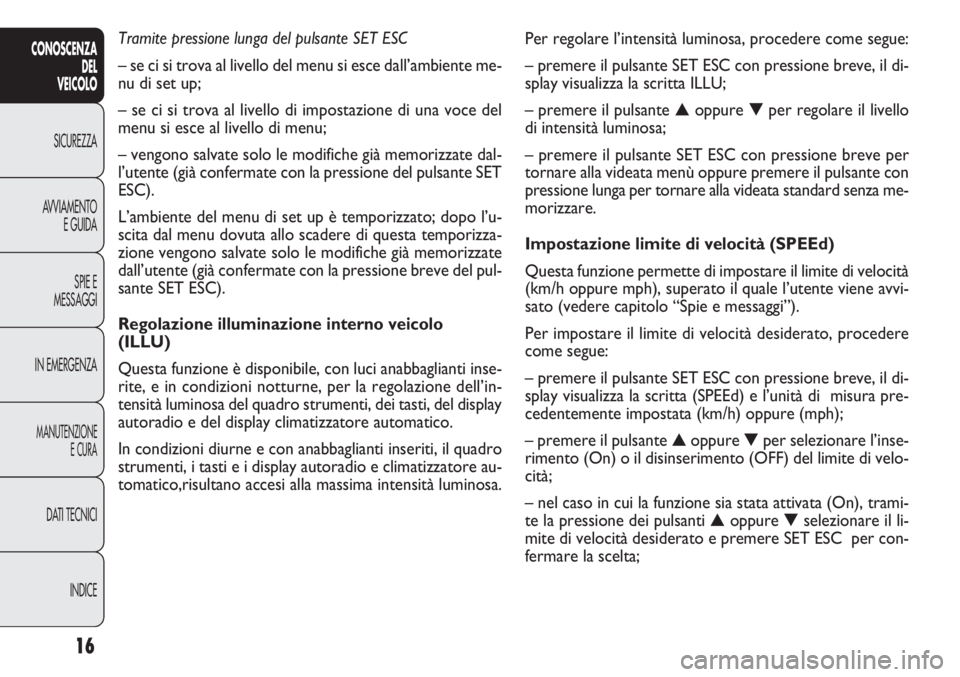

fermare la scelta; Tramite pressione lunga del pulsante SET ESC
– se ci si trova al livello del menu si esce dall’ambiente me-
nu di set up;
– se ci si trova al livello di impostazione di una voce del
menu si esce al livello di menu;
– vengono salvate solo le modifiche già memorizzate dal-
l’utente (già confermate con la pressione del pulsante SET
ESC).
L’ambiente del menu di set up è temporizzato; dopo l’u-
scita dal menu dovuta allo scadere di questa temporizza-
zione vengono salvate solo le modifiche già memorizzate
dall’utente (già confermate con la pressione breve del pul-
sante SET ESC).
Regolazione illuminazione interno veicolo
(ILLU)
Questa funzione è disponibile, con luci anabbaglianti inse-
rite, e in condizioni notturne, per la regolazione dell’in-
tensità luminosa del quadro strumenti, dei tasti, del display
autoradio e del display climatizzatore automatico.
In condizioni diurne e con anabbaglianti inseriti, il quadro
strumenti, i tasti e i display autoradio e climatizzatore au-
tomatico,risultano accesi alla massima intensità luminosa.
16
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
