stop start FIAT DOBLO COMBI 2012 Návod k použití a údržbě (in Czech)

F0V0040mobr. 103

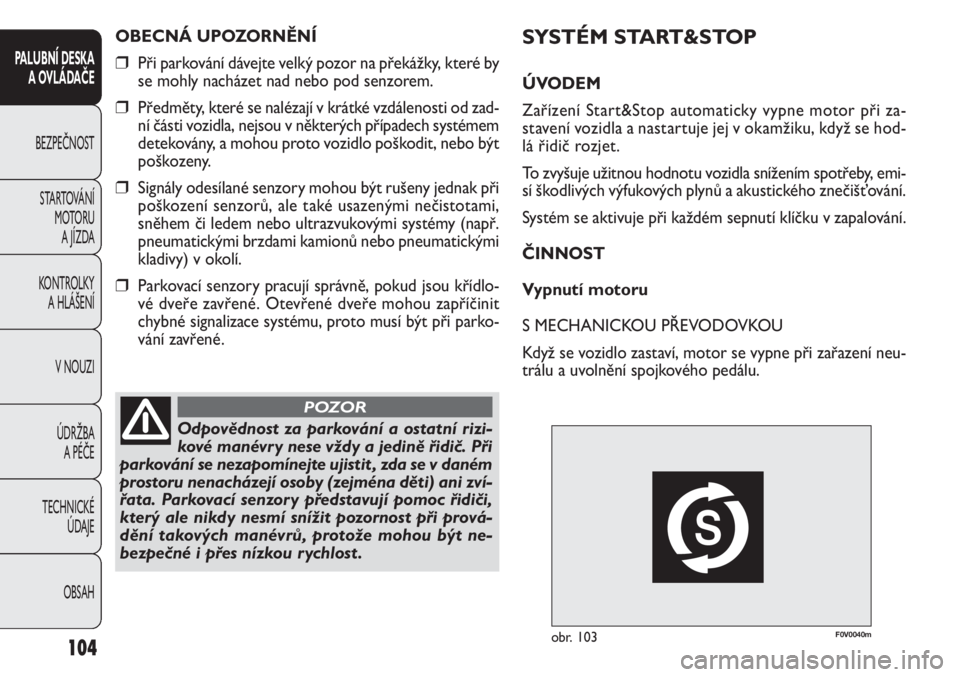

SYSTÉM START&STOP
ÚVODEM
Zařízení Start&Stop automaticky vypne motor při za-
stavení vozidla a nastartuje jej v okamžiku, když se hod-
lá řidič rozjet.
To zvyšuje užitnou hodnotu vozidla snížením spotřeby, emi-
sí škodlivých výfukových plynů a akustického znečišťování.
Systém se aktivuje při každém sepnutí klíčku v zapalování.
ČINNOST
Vypnutí motoru
S MECHANICKOU PŘEVODOVKOU
Když se vozidlo zastaví, motor se vypne při zařazení neu-
trálu a uvolnění spojkového pedálu. OBECNÁ UPOZORNĚNÍ
❒Při parkování dávejte velký pozor na překážky, které by
se mohly nacházet nad nebo pod senzorem.
❒Předměty, které se nalézají v krátké vzdálenosti od zad-
ní části vozidla, nejsou v některých případech systémem
detekovány, a mohou proto vozidlo poškodit, nebo být
poškozeny.
❒Signály odesílané senzory mohou být rušeny jednak při
poškození senzorů, ale také usazenými nečistotami,
sněhem či ledem nebo ultrazvukovými systémy (např.
pneumatickými brzdami kamionů nebo pneumatickými
kladivy) v okolí.
❒Parkovací senzory pracují správně, pokud jsou křídlo-
vé dveře zavřené. Otevřené dveře mohou zapříčinit
chybné signalizace systému, proto musí být při parko-
vání zavřené.
104
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Odpovědnost za parkování a ostatní rizi-
kové manévry nese vždy a jedině řidič. Při
parkování se nezapomínejte ujistit , zda se v daném
prostoru nenacházejí osoby (zejména děti) ani zví-
řata. Parkovací senzor y představují pomoc řidiči,
který ale nikdy nesmí snížit pozornost při prová-
dění takových manévrů, protože mohou být ne-
bezpečné i přes nízkou rychlost .
POZOR

S ROBOTIZOVANOU PŘEVODOVKOU
Motor se vypne, pokud bude vozidlo zastaveno se sešláp-
nutým brzdovým pedálem.
Přestavením řadicí páky na N je možné zachovat tento stav
bez sešlápnutého brzdového pedálu.
Automatické zastavení motoru je povoleno pouze po pře-
kročení rychlosti asi o 10 km/h, aby se motor zbytečně ne-
vypínal při jízdě krokem.
Vypnutí motoru je signalizováno kontrolkou obr. 103 na
přístrojové desce (podle verze vozidla).
Postup při opětovném spuštění motoru
S MECHANICKOU PŘEVODOVKOU
Chcete-li motor opět nastartovat, sešlápněte spojkový
pedál.
S ROBOTIZOVANOU PŘEVODOVKOU
Jestliže je řadicí páka v poloze N, přestavte ji do jakékoliv
polohy pro jízdu, jinak uvolněte brzdový pedál či přestav-
te řadicí páku na (
+), (–) nebo R.
105
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

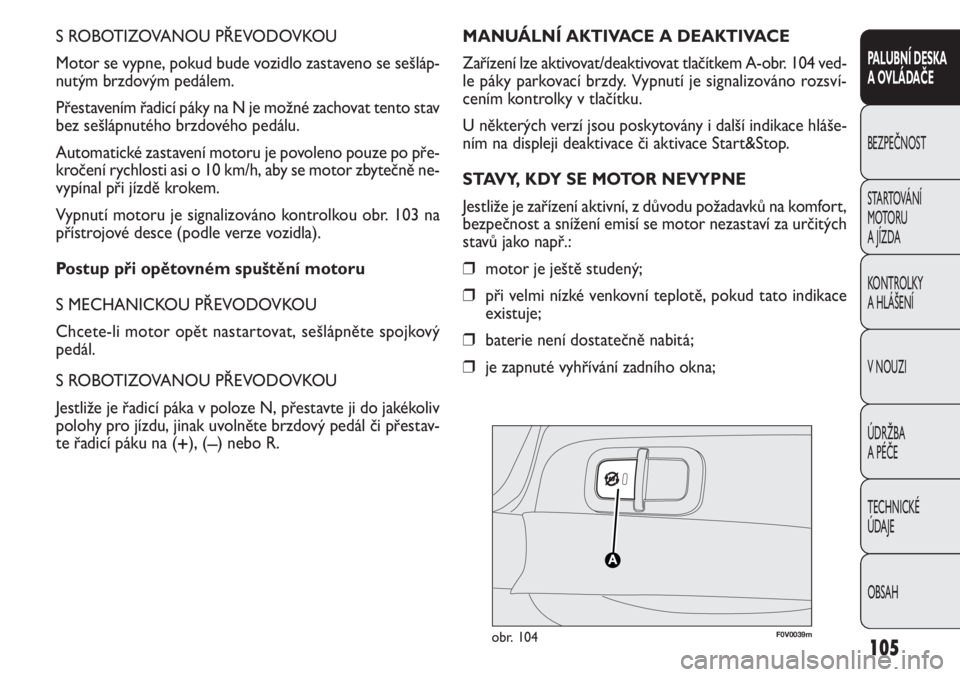

F0V0039mobr. 104
MANUÁLNÍ AKTIVACE A DEAKTIVACE
Zařízení lze aktivovat/deaktivovat tlačítkem A-obr. 104 ved-
le páky parkovací brzdy. Vypnutí je signalizováno rozsví-
cením kontrolky v tlačítku.
U některých verzí jsou poskytovány i další indikace hláše-
ním na displeji deaktivace či aktivace Start&Stop.
STAVY, KDY SE MOTOR NEVYPNE
Jestliže je zařízení aktivní, z důvodu požadavků na komfort,
bezpečnost a snížení emisí se motor nezastaví za určitých
stavů jako např.:
❒motor je ještě studený;
❒při velmi nízké venkovní teplotě, pokud tato indikace
existuje;
❒baterie není dostatečně nabitá;
❒je zapnuté vyhřívání zadního okna;

❒vozidlo jede, například z kopce;
❒od zastavení motoru systémem Start&Stop uběhly ví-
ce než asi tři minuty;
❒ve vozidlech s automatickou klimatizací tehdy, není-li
ještě dosažen tepelný komfort nebo je zapnutá funk-
ce MAX – DEF.
Při zařazeném rychlostním stupni je automatické nastar-
tování motoru povoleno pouze po sešlápnutí spojkového
pedálu na doraz. Řidič je o sešlápnutí spojky požádán bli-
káním kontrolky obr. 103 na přístrojové desce a u někte-
rých verzí i hlášením na přístrojové desce.
Poznámka: Jestliže nebude spojka sešlápnuta, po uplynu-
tí asi tří minut od vypnutí motoru jej bude možné nastar-
tovat pouze klíčkem.
Pozn.: V případě nežádoucího vypnutí motoru, např. kvů-
li prudkému uvolnění spojkového pedálu se zařazeným
rychlostním stupněm, je možné motor opět spustit po se-
šlápnutí spojkového pedálu nebo zařazení neutrálu.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem Start&Stop
a řidič odepne bezpečnostní pás a otevře dveře na své stra-
ně či na straně spolucestujícího, bude možné motor zno-
vu spustit jedině klíčem.
Tento stav je řidiči signalizován jak zvukovou výstrahou, bli-
káním kontrolky obr. 103 na přístrojové desce a u určitých

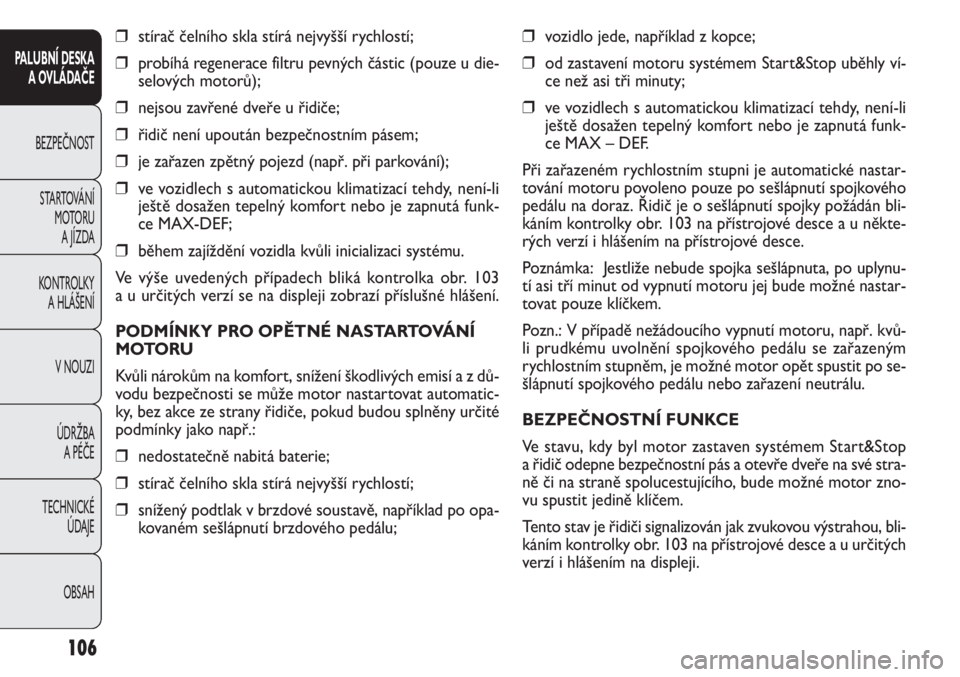

verzí i hlášením na displeji. ❒stírač čelního skla stírá nejvyšší rychlostí;
❒probíhá regenerace filtru pevných částic (pouze u die-
selových motorů);
❒nejsou zavřené dveře u řidiče;
❒řidič není upoután bezpečnostním pásem;
❒je zařazen zpětný pojezd (např. při parkování);
❒ve vozidlech s automatickou klimatizací tehdy, není-li
ještě dosažen tepelný komfort nebo je zapnutá funk-
ce MAX-DEF;
❒během zajíždění vozidla kvůli inicializaci systému.
Ve výše uvedených případech bliká kontrolka obr. 103
a u určitých verzí se na displeji zobrazí příslušné hlášení.
PODMÍNKY PRO OPĚTNÉ NASTARTOVÁNÍ
M OTO RU
Kvůli nárokům na komfort, snížení škodlivých emisí a z dů-
vodu bezpečnosti se může motor nastartovat automatic-
ky, bez akce ze strany řidiče, pokud budou splněny určité
podmínky jako např.:
❒nedostatečně nabitá baterie;
❒stírač čelního skla stírá nejvyšší rychlostí;
❒snížený podtlak v brzdové soustavě, například po opa-
kovaném sešlápnutí brzdového pedálu;
106
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

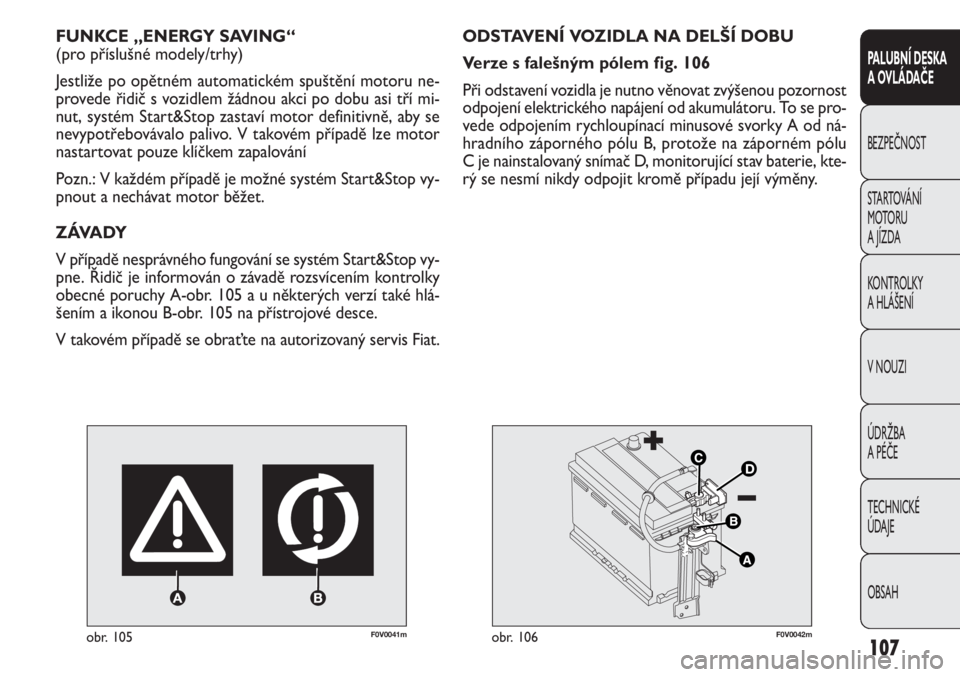

F0V0041mobr. 105
FUNKCE „ENERGY SAVING“
(pro příslušné modely/trhy)
Jestliže po opětném automatickém spuštění motoru ne-
provede řidič s vozidlem žádnou akci po dobu asi tří mi-
nut, systém Start&Stop zastaví motor definitivně, aby se
nevypotřebovávalo palivo. V takovém případě lze motor
nastartovat pouze klíčkem zapalování
Pozn.: V každém případě je možné systém Start&Stop vy-
pnout a nechávat motor běžet.
ZÁVADY
V případě nesprávného fungování se systém Start&Stop vy-
pne. Řidič je informován o závadě rozsvícením kontrolky
obecné poruchy A-obr. 105 a u některých verzí také hlá-
šením a ikonou B-obr. 105 na přístrojové desce.
V takovém případě se obraťte na autorizovaný servis Fiat.
107
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0042mobr. 106
ODSTAVENÍ VOZIDLA NA DELŠÍ DOBU
Verze s falešným pólem fig. 106
Při odstavení vozidla je nutno věnovat zvýšenou pozornost
odpojení elektrického napájení od akumulátoru. To se pro-
vede odpojením rychloupínací minusové svorky A od ná-
hradního záporného pólu B, protože na záporném pólu
C je nainstalovaný snímač D, monitorující stav baterie, kte-
rý se nesmí nikdy odpojit kromě případu její výměny.

AUTORÁDIO
(pro příslušné modely/trhy)
Informace o autorádiu s přehrávačem CD nebo MP3 (pro
příslušné modely/trhy) vyhledejte v příloze tohoto návo-
du na používání a údržbu vozidla.
JEDNODUCHÁ PŘÍPRAVA
Soustavu tvoří:
❒napájecí kabely pro autorádio;
❒kabely pro přední reproduktory (umístěné na osazení
vnějších zpětných zrcátek);
❒kabely reproduktorů v panelech předních dveří;
❒kabely zadních reproduktorů (vedle zadní odkládací plo-
chy) (u příslušných verzí);
❒prostor pro uložení autorádia;
❒kabel pro anténu;
❒anténa.
PLNÁ PŘÍPRAVA
Soustavu tvoří:
❒napájecí kabely pro autorádio;
❒kabely zadních reproduktorů (vedle zadní odkládací plo-
chy)(u příslušných verzí);
❒2 reproduktory tweeter na osazení vnějších zpětných
zrcátek;
❒2 reproduktory midwoofer ve spodní části předních
dveří;
109
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Před opuštěním vozidla je nutno vytáhnout
klíček ze zapalování nebo jej přepnout na
polohu OFF. Během doplňování paliva je nutné se
ujistit , zda je ve vozidle klíček v zapalování v po-
loze OFF.
POZOR
U vozidel s robotizovanou převodovkou,
v případě automatického zastavení moto-
ru v klesání se doporučuje znovu motor nastar to-
vat pohybem řadicí páky ve směru (+) nebo (−) bez
uvolnění brzdového pedálu. U vozidel s robotizo-
vanou převodovkou a funkcí Hill Holder v přípa-
dě automatického vypnutí motoru ve svahu mů-
žete motor znovu spustit přestavením řadicí páky
na (+) nebo (−), aniž byste uvolnili brzdový pedál,
abyste mohli využít funkci Hill Holder, která se za-
píná pouze tehdy, je-li motor v chodu.
POZOR
Pokud dáváte přednost tepelnému komfor-
tu, je možné systém Star t&Stop vypnout ,
aby se nepřerušila činnost klimatizace.
POZOR

ÚDRŽBA BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů dodržujte následu-
jící pokyny:
❒bezpečnostní pás nesmí být překroucený a musí dob-
ře přiléhat. Zkontrolujte, zda se posouvá plynule bez
drhnutí;
❒v případě závažnější nehody vyměňte bezpečnostní pás
za nový, a to i v případě, že se na první pohled nebude
zdát poškozený. Bezpečnostní pás, u něhož došlo k zá-
sahu předpínače, nechejte vyměnit vždy;
❒bezpečnostní pásy čistěte ručně vodou a neutrálním
mýdlem, opláchněte je a usušte ve stínu. Nepoužívej-
te silná čistidla, bělidla, barviva či jiné chemické pří-
pravky, které by mohly narušit vlákna, z nichž jsou pá-
sy vyrobeny;
❒zabraňte tomu, aby se do navíječů dostala voda: fungují
správně jen v případě, že do nich nepronikla voda;
❒jakmile bezpečnostní pásy vykazují stopy po značném
opotřebení nebo natržení, je nutno je vyměnit.
120
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pokud byl bezpečnostní pás vystaven sil-
nému namáhání, například v důsledku do-
pravní nehody, je nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a předpínačů. Na
pásu sice nemusejí být na první pohled patrné zá-
vady, ale nemusel by již být funkční.
POZORBEZPEČNÁ PŘEPRAVA DĚTÍ
Všechny osoby cestující ve voze musejí sedět a být při-
poutané, aby byly co nejvíce ochráněny v případě nárazu.
To platí především o dětech.
Tento předpis platí podle směrnice Evropské komise
2003/20 povinně ve všech členských zemích Evropské unie.
Děti mají oproti dospělým větší a těžší hlavu v poměru k tě-
lu a nemají ještě zcela vyvinuté svaly a kosti. Proto je nutné
používat pro zadržení dětí při nárazu jiné zádržné systémy
než bezpečnostní pásy používané pro dospělé.
Výsledky bádání o nejlepší ochraně dětí jsou shrnuty v ev-
ropském předpisu EHK-R44, která stanoví povinnost pou-
žívat ochranné systémy dětí a dělí je do pěti skupin:
Skupina 0 do 10 kg tělesné hmotnosti
Skupina 0+ do 13 kg tělesné hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Z přehledu je vidět, že se hmotnostní skupiny částečně
překrývají; proto jsou již na trhu zařízení, která jsou vhod-
ná pro více skupin.

POSTUP U VERZÍ SE ZÁŽEHOVÝM MOTOREM
Postupujte takto:
❒zabrzděte parkovací brzdu;
❒řadicí pákou zařaďte neutrál;
❒spojkový pedál sešlápněte na doraz, pedál akcelerace
nesmí být sešlápnutý;
❒otočte klíčem zapalování na polohu AVV a uvolněte jej,
jakmile motor naskočí.
Pokud motor nenaskočí na první pokus, je třeba otočit klíč
zpět do polohy STOP, a až pak zopakovat postup starto-
vání motoru.
Pokud se při klíči ve spínací skříňce v poloze MAR rozsví-
tí ve sdruženém přístroji kontrolka
Yspolu s kontrolkou
U, doporučujeme otočit klíč zpět do polohy STOP a pak
znovu do polohy MAR. Jestliže kontrolka zůstane svítit,
zkuste motor nastartovat dalšími klíči od vozidla. Pokud
motor ani tentokrát nenaskočí, použijte nouzové spuště-
ní motoru (viz bod „Nouzové startování motoru“ v kapi-
tole „V nouzi“) a zajeďte do autorizovaného servisu Fiat.

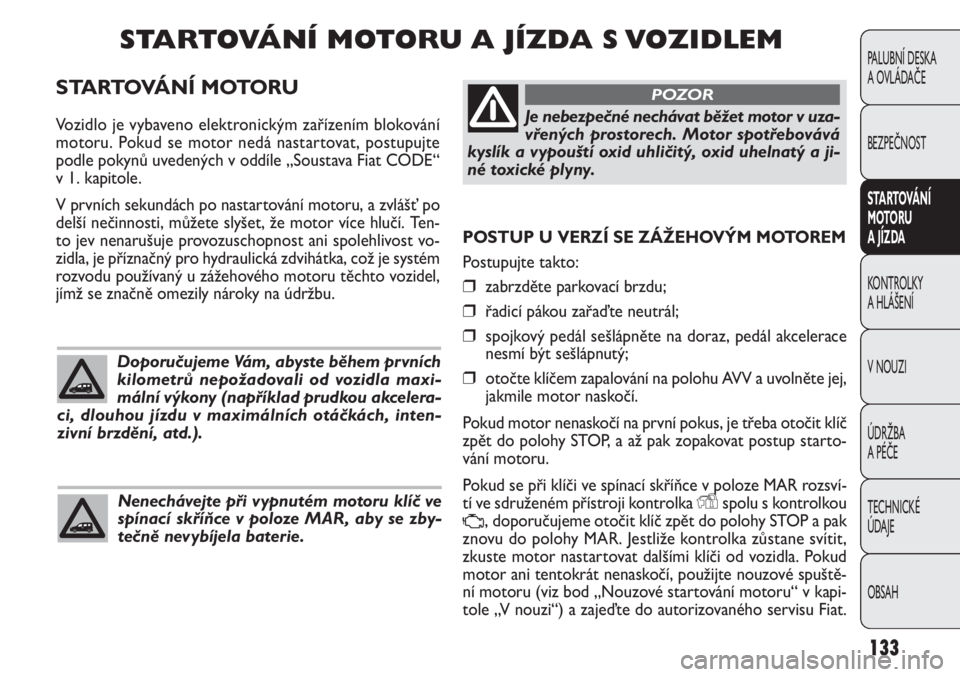

STARTOVÁNÍ MOTORU
Vozidlo je vybaveno elektronickým zařízením blokování
motoru. Pokud se motor nedá nastartovat, postupujte
podle pokynů uvedených v oddíle „Soustava Fiat CODE“
v 1. kapitole.
V prvních sekundách po nastartování motoru, a zvlášť po
delší nečinnosti, můžete slyšet, že motor více hlučí. Ten-
to jev nenarušuje provozuschopnost ani spolehlivost vo-
zidla, je příznačný pro hydraulická zdvihátka, což je systém
rozvodu používaný u zážehového motoru těchto vozidel,
jímž se značně omezily nároky na údržbu.
133
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
Doporučujeme Vám, abyste během prvních
kilometrů nepožadovali od vozidla maxi-
mální výkony (například prudkou akcelera-
ci, dlouhou jízdu v maximálních otáčkách, inten-
zivní brzdění, atd.).
Nenechávejte při vypnutém motoru klíč ve
spínací skříňce v poloze MAR, aby se zby-
tečně nevybíjela baterie.
Je nebezpečné nechávat běžet motor v uza-
vřených prostorech. Motor spotřebovává
kyslík a vypouští oxid uhličitý, oxid uhelnatý a ji-
né toxické plyny.
POZOR

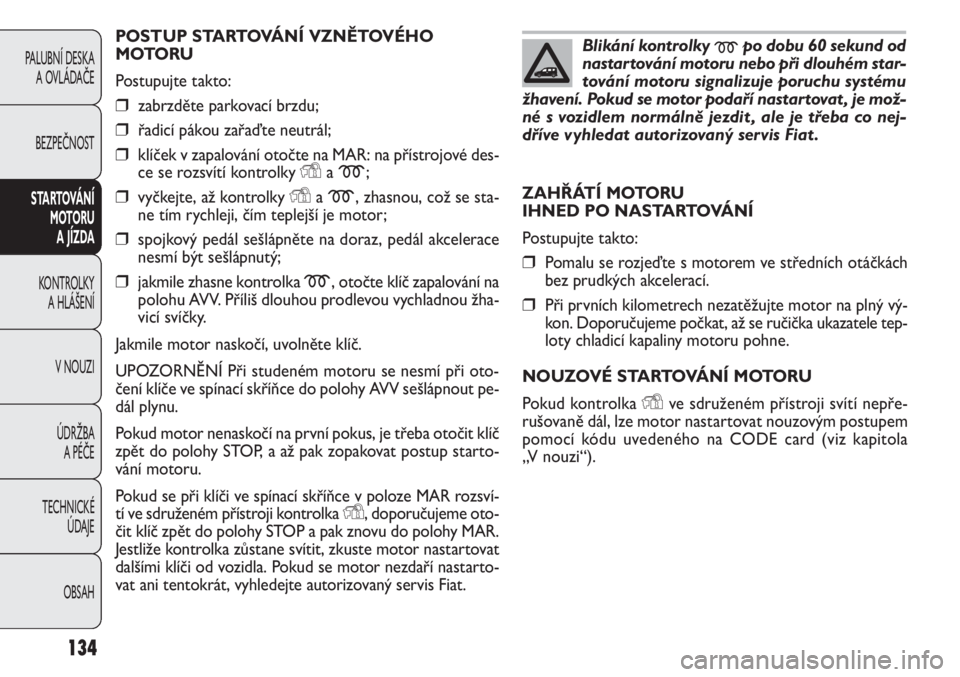

POSTUP STARTOVÁNÍ VZNĚTOVÉHO
M OTO RU
Postupujte takto:
❒zabrzděte parkovací brzdu;
❒řadicí pákou zařaďte neutrál;
❒klíček v zapalování otočte na MAR: na přístrojové des-
ce se rozsvítí kontrolky
Ya m;
❒vyčkejte, až kontrolky Ya m, zhasnou, což se sta-
ne tím rychleji, čím teplejší je motor;
❒spojkový pedál sešlápněte na doraz, pedál akcelerace
nesmí být sešlápnutý;
❒jakmile zhasne kontrolka m, otočte klíč zapalování na
polohu AVV. Příliš dlouhou prodlevou vychladnou žha-
vicí svíčky.
Jakmile motor naskočí, uvolněte klíč.
UPOZORNĚNÍ Při studeném motoru se nesmí při oto-
čení klíče ve spínací skříňce do polohy AVV sešlápnout pe-
dál plynu.
Pokud motor nenaskočí na první pokus, je třeba otočit klíč
zpět do polohy STOP, a až pak zopakovat postup starto-
vání motoru.
Pokud se při klíči ve spínací skříňce v poloze MAR rozsví-
tí ve sdruženém přístroji kontrolka
Y, doporučujeme oto-
čit klíč zpět do polohy STOP a pak znovu do polohy MAR.
Jestliže kontrolka zůstane svítit, zkuste motor nastartovat
dalšími klíči od vozidla. Pokud se motor nezdaří nastarto-
vat ani tentokrát, vyhledejte autorizovaný servis Fiat.
134
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Blikání kontrolky mpo dobu 60 sekund od
nastar tování motoru nebo při dlouhém star-
tování motoru signalizuje poruchu systému
žhavení. Pokud se motor podaří nastar tovat , je mož-
né s vozidlem normálně jezdit , ale je třeba co nej-
dříve vyhledat autorizovaný servis Fiat .
ZAHŘÁTÍ MOTORU
IHNED PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve středních otáčkách
bez prudkých akcelerací.
❒Při prvních kilometrech nezatěžujte motor na plný vý-
kon. Doporučujeme počkat, až se ručička ukazatele tep-
loty chladicí kapaliny motoru pohne.
NOUZOVÉ STARTOVÁNÍ MOTORU
Pokud kontrolka
Yve sdruženém přístroji svítí nepře-
rušovaně dál, lze motor nastartovat nouzovým postupem
pomocí kódu uvedeného na CODE card (viz kapitola
„V nouzi“).

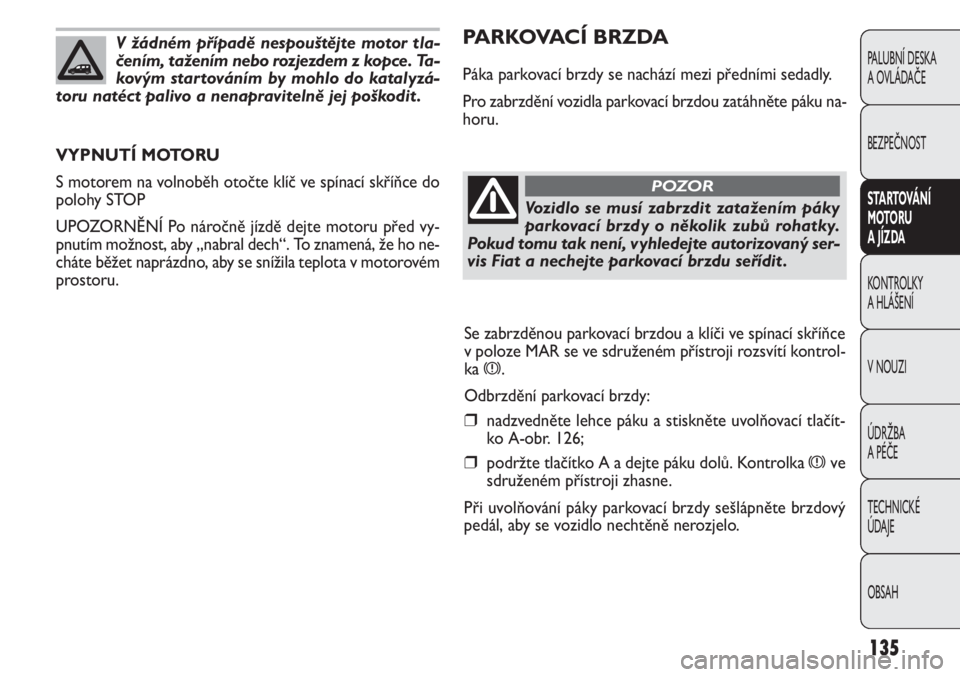

PARKOVACÍ BRZDA
Páka parkovací brzdy se nachází mezi předními sedadly.
Pro zabrzdění vozidla parkovací brzdou zatáhněte páku na-
horu.
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíč ve spínací skříňce do
polohy STOP
UPOZORNĚNÍ Po náročně jízdě dejte motoru před vy-
pnutím možnost, aby „nabral dech“. To znamená, že ho ne-
cháte běžet naprázdno, aby se snížila teplota v motorovém
prostoru.
135
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
V žádném případě nespouštějte motor tla-
čením, tažením nebo rozjezdem z kopce. Ta-
kovým star továním by mohlo do katalyzá-
toru natéct palivo a nenapravitelně jej poškodit .
Vozidlo se musí zabrzdit zatažením páky
parkovací brzdy o několik zubů rohatky.
Pokud tomu tak není, vyhledejte autorizovaný ser-
vis Fiat a nechejte parkovací brzdu seřídit .
POZOR
Se zabrzděnou parkovací brzdou a klíči ve spínací skříňce
v poloze MAR se ve sdruženém přístroji rozsvítí kontrol-
ka
x.
Odbrzdění parkovací brzdy:
❒nadzvedněte lehce páku a stiskněte uvolňovací tlačít-
ko A-obr. 126;
❒podržte tlačítko A a dejte páku dolů. Kontrolka xve
sdruženém přístroji zhasne.
Při uvolňování páky parkovací brzdy sešlápněte brzdový
pedál, aby se vozidlo nechtěně nerozjelo.

152
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
ZÁVADA VNĚJŠÍCH SVĚTEL
(žlutá)
Kontrolka se u některých verzí rozsvítí, když
systém detekujte závadu některého z následujících
světel:
– obrysová světla
– denní světla
– brzdová světla
– zadní svítilny do mlhy
– směrová světla.
– osvětlení registrační značky.
Může se jednat o některou z následujících závad: spálení
žárovky/žárovek, přepálení pojistky nebo přerušené elek-
trické vedení.
U některých verzí se alternativně rozsvítí kontrolka è.
U některých verzí se na displeji zobrazí příslušné hlášení.
W
OBECNÁ SIGNALIZACE
(žlutá)
Kontrolka se rozsvítí při následujících událostech.
Závada snímače tlaku motorového oleje
Kontrolka se rozsvítí při závadě snímače tlaku motorové-
ho oleje.
Obraťte se co nejdříve na autorizovaný servis Fiat, aby zá-
vadu odstranil.
Závada vnějších světel
(pro příslušné modely/trhy))
Viz popis uvedený pro kontrolku
6.
Zásah bezpečnostního odpojovače přívodu
paliva
Kontrolka se rozsvítí při zásahu odpojovače přívodu paliva
U některých verzí se na displeji zobrazí příslušné hlášení.
Závada parkovacích senzorů
(pro příslušné modely/trhy)
Viz popis uvedený pro kontrolku t.
Závada Start&Stop
(pro příslušné modely/trhy)
Kontrolka se rozsvítí, když dojde k závadě systému
Start&Stop.
è
ZÁVADA ZABEZPEČOVACÍHO
SYSTÉMU VOZIDLA – FIAT CODE
(žlutá)
Rozsvícení kontrolky
Y(u některých verzí spo-
lu s hlášením na displeji) signalizuje závadu systému Fiat Co-
de, nebo systému alarmu (je-li); v takovém případě se co
nejdříve obraťte na autorizovaný servis Fiat.
Y
