stop start FIAT DOBLO COMBI 2012 Návod k použití a údržbě (in Czech)

253
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

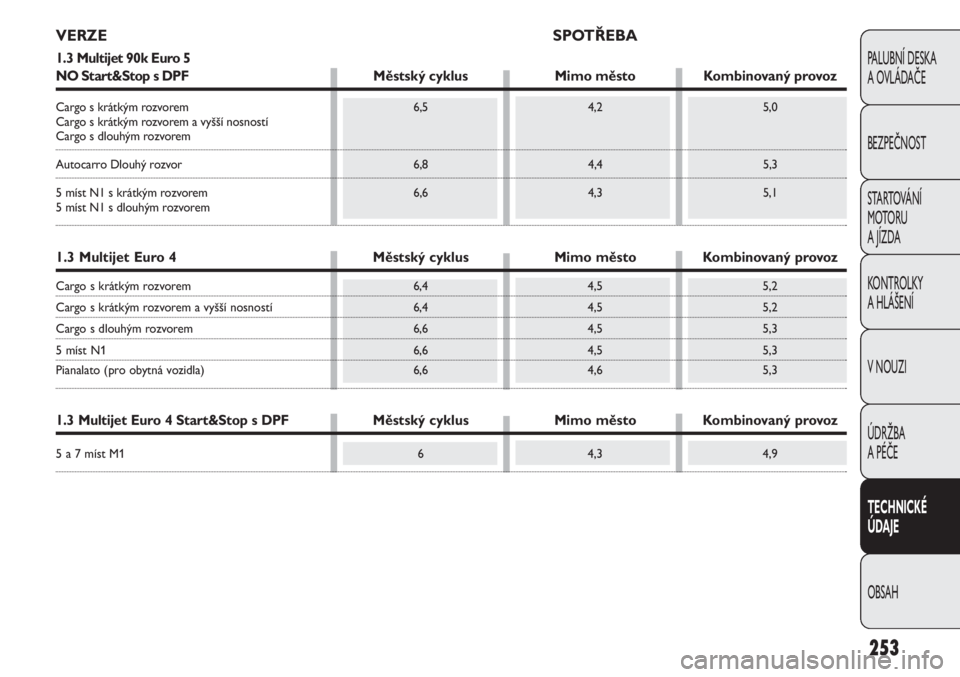

VERZE SPOTŘEBA
1.3 Multijet 90k Euro 5
NO Start&Stop s DPFMěstský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,5 4,2 5,0
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
Autocarro Dlouhý rozvor 6,8 4,4 5,3
5 míst N1 s krátkým rozvorem 6,6 4,3 5,1
5 míst N1 s dlouhým rozvorem
1.3 Multijet Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,4 4,5 5,2
Cargo s krátkým rozvorem a vyšší nosností 6,4 4,5 5,2
Cargo s dlouhým rozvorem 6,6 4,5 5,3
5 míst N1 6,6 4,5 5,3
Pianalato (pro obytná vozidla) 6,6 4,6 5,3
1.3 Multijet Euro 4 Start&Stop s DPFMěstský cyklus Mimo město Kombinovaný provoz
5 a 7 míst M1 6 4,3 4,9

254
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

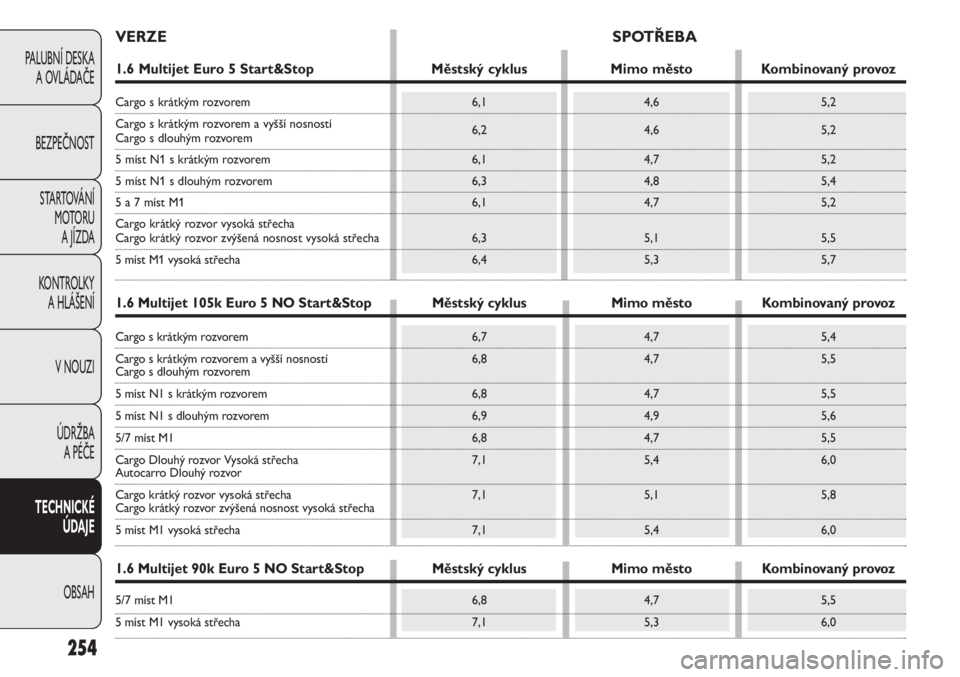

VERZE SPOTŘEBA
1.6 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,1 4,6 5,2
Cargo s krátkým rozvorem a vyšší nosností
6,2 4,6 5,2
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 6,1 4,7 5,2
5 míst N1 s dlouhým rozvorem 6,3 4,8 5,4
5 a 7 míst M1 6,1 4,7 5,2
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha 6,3 5,1 5,5
5 míst M1 vysoká střecha 6,4 5,3 5,7
1.6 Multijet 105k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 6,7 4,7 5,4
Cargo s krátkým rozvorem a vyšší nosností 6,8 4,7 5,5
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 6,8 4,7 5,5
5 míst N1 s dlouhým rozvorem 6,9 4,9 5,6
5/7 míst M1 6,8 4,7 5,5
Cargo Dlouhý rozvor Vysoká střecha 7,1 5,4 6,0
Autocarro Dlouhý rozvor
Cargo krátký rozvor vysoká střecha 7,1 5,1 5,8
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5 míst M1 vysoká střecha 7,1 5,4 6,0
1.6 Multijet 90k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
5/7 míst M1 6,8 4,7 5,5
5 míst M1 vysoká střecha 7,1 5,3 6,0

255
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

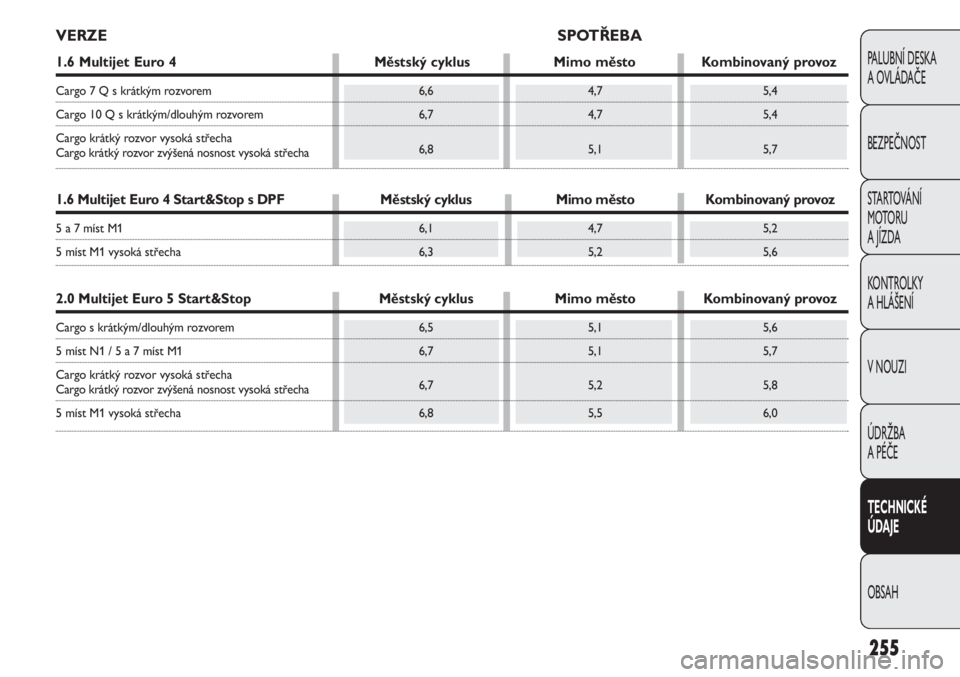

VERZE SPOTŘEBA
1.6 Multijet Euro 4 Městský cyklus Mimo město Kombinovaný provoz
Cargo 7 Q s krátkým rozvorem 6,6 4,7 5,4
Cargo 10 Q s krátkým/dlouhým rozvorem 6,7 4,7 5,4
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,8 5,1 5,7
1.6 Multijet Euro 4 Start&Stop s DPF Městský cyklus Mimo město Kombinovaný provoz
5 a 7 míst M1 6,1 4,7 5,2
5 míst M1 vysoká střecha 6,3 5,2 5,6
2.0 Multijet Euro 5 Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým/dlouhým rozvorem 6,5 5,1 5,6
5 míst N1 / 5 a 7 míst M1 6,7 5,1 5,7
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha6,7 5,2 5,8
5 míst M1 vysoká střecha 6,8 5,5 6,0

256
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VERZE SPOTŘEBA
2.0 Multijet 135k Euro 5 NO Start&Stop Městský cyklus Mimo město Kombinovaný provoz
Cargo s krátkým rozvorem 7,2 5,1 5,9
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 7,3 5,1 5,9
5 míst N1 s dlouhým rozvorem
5/7 míst M1
Cargo Dlouhý rozvor Vysoká střecha 7,4 5,5 6,2
Autocarro Dlouhý rozvor
Cargo krátký rozvor vysoká střecha 7,3 5,2 6,0
Cargo krátký rozvor zvýšená nosnost vysoká střecha
Cargo krátký rozvor vysoká střecha 7,8 5,5 6,3
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5 míst M1 vysoká střecha 7,4 5,5 6,2
5 míst N1 Dlouhý rozvor Vysoká střecha 7,8 5,5 6,3

257
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

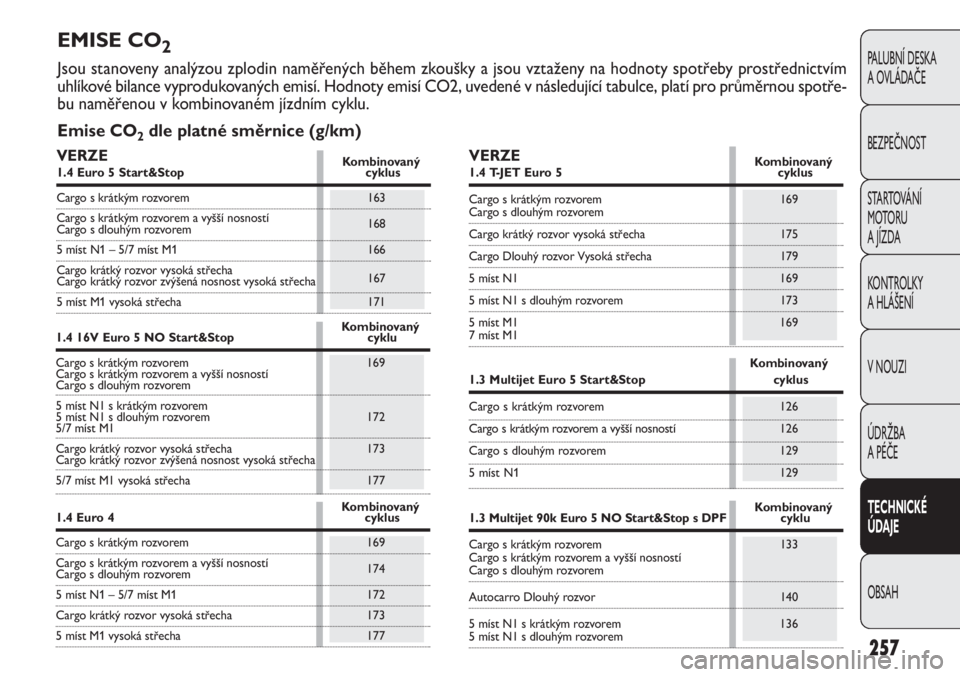

EMISE CO2
Jsou stanoveny analýzou zplodin naměřených během zkoušky a jsou vztaženy na hodnoty spotřeby prostřednictvím
uhlíkové bilance vyprodukovaných emisí. Hodnoty emisí CO2, uvedené v následující tabulce, platí pro průměrnou spotře-
bu naměřenou v kombinovaném jízdním cyklu.
Emise CO
2dle platné směrnice (g/km)
VERZEKombinovaný1.4 Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 163
Cargo s krátkým rozvorem a vyšší nosností
168
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 166
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost vysoká střecha167
5 míst M1 vysoká střecha 171
Kombinovaný1.4 Euro 4 cyklus
Cargo s krátkým rozvorem 169
Cargo s krátkým rozvorem a vyšší nosností
174
Cargo s dlouhým rozvorem
5 míst N1 – 5/7 míst M1 172
Cargo krátký rozvor vysoká střecha 173
5 míst M1 vysoká střecha 177
Kombinovaný1.4 16V Euro 5 NO Start&Stop cyklu
Cargo s krátkým rozvorem 169
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem
5 míst N1 s dlouhým rozvorem 172
5/7 míst M1
Cargo krátký rozvor vysoká střecha 173
Cargo krátký rozvor zvýšená nosnost vysoká střecha
5/7 míst M1 vysoká střecha 177
VERZEKombinovaný1.4 T-JET Euro 5 cyklus
Cargo s krátkým rozvorem 169
Cargo s dlouhým rozvorem
Cargo krátký rozvor vysoká střecha 175
Cargo Dlouhý rozvor Vysoká střecha 179
5 míst N1 169
5 míst N1 s dlouhým rozvorem 173
5 míst M1 169
7 míst M1
Kombinovaný1.3 Multijet 90k Euro 5 NO Start&Stop s DPFcyklu
Cargo s krátkým rozvorem 133
Cargo s krátkým rozvorem a vyšší nosností
Cargo s dlouhým rozvorem
Autocarro Dlouhý rozvor 140
5 míst N1 s krátkým rozvorem 136
5 míst N1 s dlouhým rozvorem
Kombinovaný
1.3 Multijet Euro 5 Start&Stop cyklus
Cargo s krátkým rozvorem 126
Cargo s krátkým rozvorem a vyšší nosností 126
Cargo s dlouhým rozvorem 129
5 míst N1 129

258
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

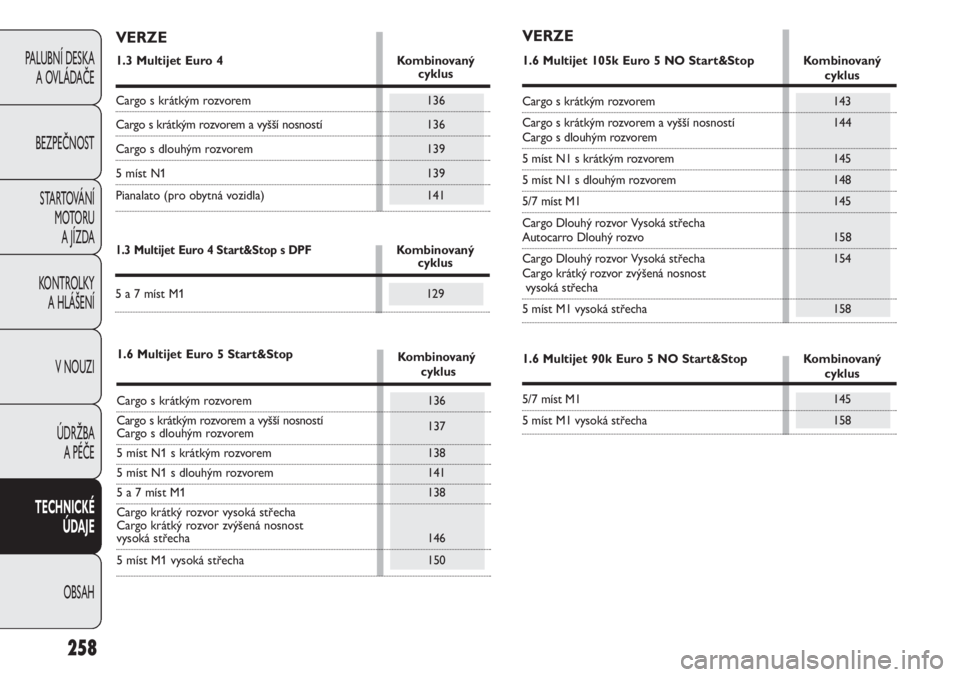

VERZE
1.3 Multijet Euro 4 Kombinovaný cyklus
Cargo s krátkým rozvorem 136
Cargo s krátkým rozvorem a vyšší nosností 136
Cargo s dlouhým rozvorem 139
5 míst N1 139
Pianalato (pro obytná vozidla) 141
1.3 Multijet Euro 4 Start&Stop s DPFKombinovaný cyklus
5 a 7 míst M1 129
1.6 Multijet Euro 5 Start&Stop
Kombinovaný
cyklus
Cargo s krátkým rozvorem 136
Cargo s krátkým rozvorem a vyšší nosností
137
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 138
5 míst N1 s dlouhým rozvorem 141
5 a 7 míst M1 138
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost
vysoká střecha 146
5 míst M1 vysoká střecha 150
VERZE
1.6 Multijet 105k Euro 5 NO Start&Stop Kombinovaný cyklus
Cargo s krátkým rozvorem 143
Cargo s krátkým rozvorem a vyšší nosností 144
Cargo s dlouhým rozvorem
5 míst N1 s krátkým rozvorem 145
5 míst N1 s dlouhým rozvorem 148
5/7 míst M1 145
Cargo Dlouhý rozvor Vysoká střecha
Autocarro Dlouhý rozvo 158
Cargo Dlouhý rozvor Vysoká střecha 154
Cargo krátký rozvor zvýšená nosnost
vysoká střecha
5 míst M1 vysoká střecha 158
1.6 Multijet 90k Euro 5 NO Start&Stop Kombinovaný cyklus
5/7 míst M1 145
5 míst M1 vysoká střecha 158

259
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

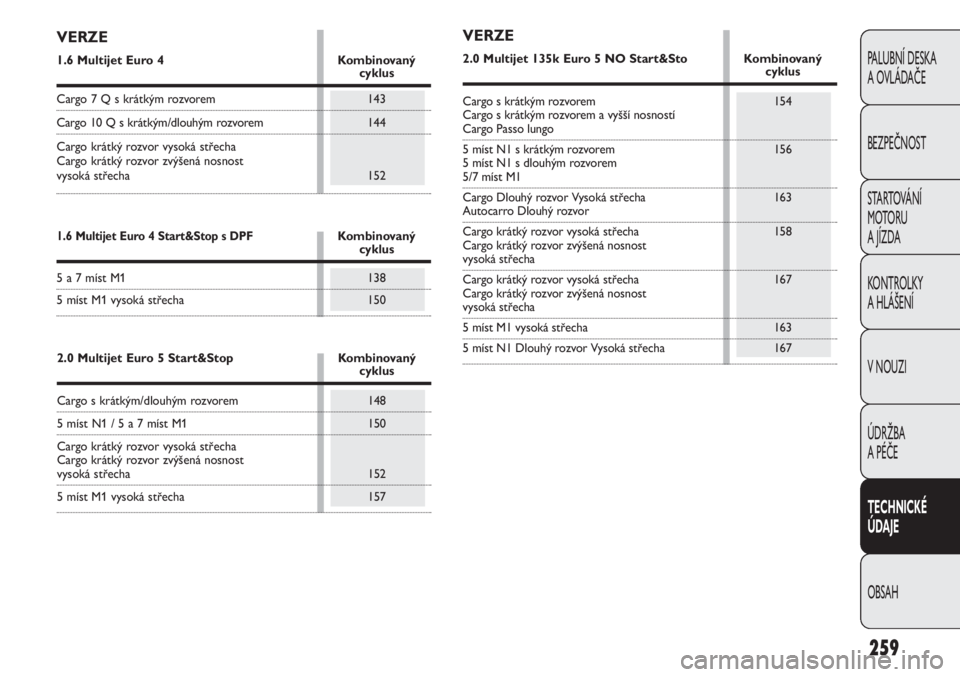

2.0 Multijet Euro 5 Start&Stop Kombinovaný cyklus
Cargo s krátkým/dlouhým rozvorem 148
5 míst N1 / 5 a 7 míst M1 150
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost
vysoká střecha 152
5 míst M1 vysoká střecha 157
VERZE
1.6 Multijet Euro 4 Kombinovaný cyklus
Cargo 7 Q s krátkým rozvorem 143
Cargo 10 Q s krátkým/dlouhým rozvorem 144
Cargo krátký rozvor vysoká střecha
Cargo krátký rozvor zvýšená nosnost
vysoká střecha 152
1.6 Multijet Euro 4 Start&Stop s DPFKombinovaný cyklus
5 a 7 míst M1 138
5 míst M1 vysoká střecha 150
VERZE
2.0 Multijet 135k Euro 5 NO Start&Sto Kombinovaný cyklus
Cargo s krátkým rozvorem 154
Cargo s krátkým rozvorem a vyšší nosností
Cargo Passo lungo
5 míst N1 s krátkým rozvorem 156
5 míst N1 s dlouhým rozvorem
5/7 míst M1
Cargo Dlouhý rozvor Vysoká střecha 163
Autocarro Dlouhý rozvor
Cargo krátký rozvor vysoká střecha 158
Cargo krátký rozvor zvýšená nosnost
vysoká střecha
Cargo krátký rozvor vysoká střecha 167
Cargo krátký rozvor zvýšená nosnost
vysoká střecha
5 míst M1 vysoká střecha 163
5 míst N1 Dlouhý rozvor Vysoká střecha 167

274
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

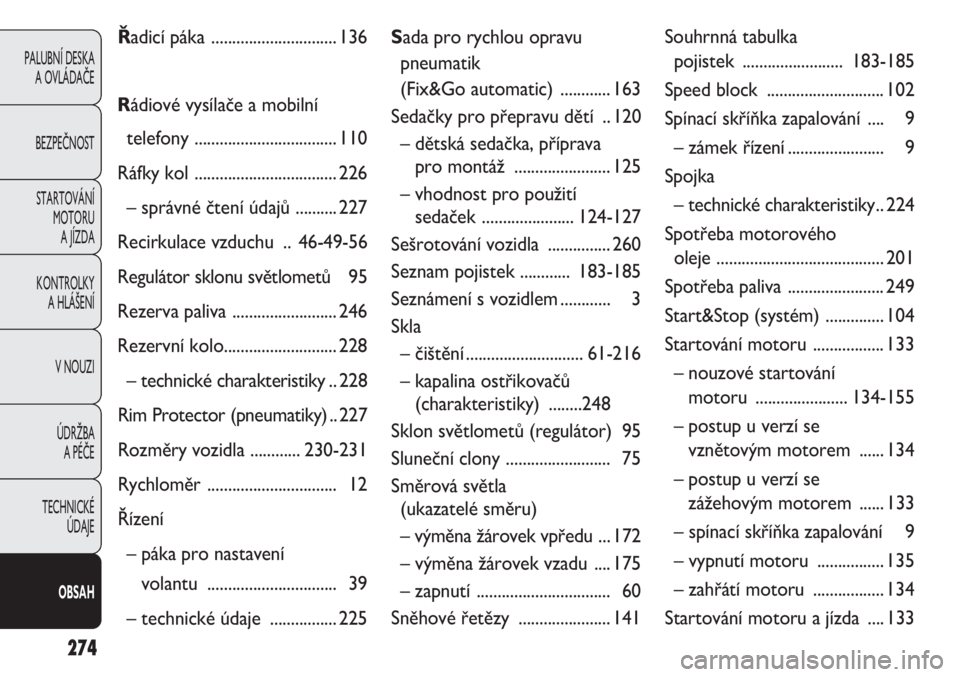

Řadicí páka .............................. 136
Rádiové vysílače a mobilní
telefony .................................. 110
Ráfky kol .................................. 226
– správné čtení údajů .......... 227
Recirkulace vzduchu .. 46-49-56
Regulátor sklonu světlometů 95
Rezerva paliva ......................... 246
Rezervní kolo........................... 228
– technické charakteristiky .. 228
Rim Protector (pneumatiky) .. 227
Rozměry vozidla ............230-231
Rychloměr ............................... 12
Řízení
– páka pro nastavení
volantu ............................... 39
– technické údaje ................ 225Sada pro rychlou opravu
pneumatik
(Fix&Go automatic) ............ 163
Sedačky pro přepravu dětí .. 120
– dětská sedačka, příprava
pro montáž ....................... 125
– vhodnost pro použití
sedaček ......................124-127
Sešrotování vozidla ............... 260
Seznam pojistek ............183-185
Seznámení s vozidlem............ 3
Skla
– čištění............................61-216
– kapalina ostřikovačů
(charakteristiky) ........248
Sklon světlometů (regulátor) 95
Sluneční clony ......................... 75
Směrová světla
(ukazatelé směru)
– výměna žárovek vpředu ... 172
– výměna žárovek vzadu .... 175
– zapnutí ................................ 60
Sněhové řetězy ...................... 141Souhrnná tabulka
pojistek ........................183-185
Speed block ............................ 102
Spínací skříňka zapalování .... 9
– zámek řízení....................... 9
Spojka
– technické charakteristiky.. 224
Spotřeba motorového
oleje ........................................ 201
Spotřeba paliva ....................... 249
Start&Stop (systém) .............. 104
Startování motoru ................. 133
– nouzové startování
motoru ......................134-155
– postup u verzí se
vznětovým motorem ...... 134
– postup u verzí se
zážehovým motorem ...... 133
– spínací skříňka zapalování 9
– vypnutí motoru ................ 135
– zahřátí motoru ................. 134
Startování motoru a jízda .... 133

275
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

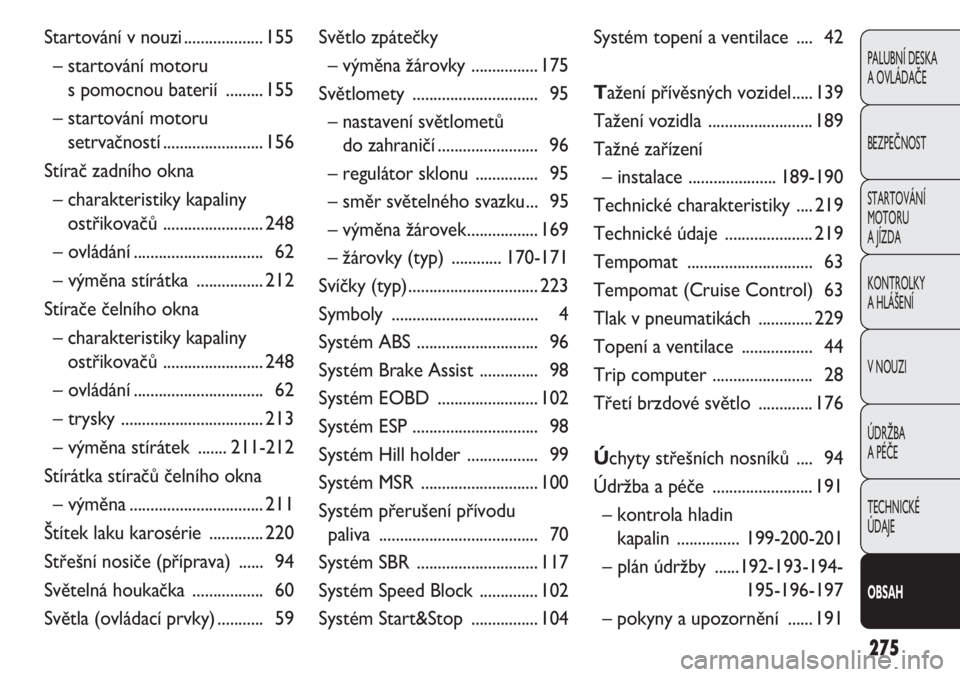

Startování v nouzi................... 155
– startování motoru
s pomocnou baterií ......... 155
– startování motoru
setrvačností........................ 156
Stírač zadního okna
– charakteristiky kapaliny
ostřikovačů ........................ 248
– ovládání............................... 62
– výměna stírátka ................ 212
Stírače čelního okna
– charakteristiky kapaliny
ostřikovačů ........................ 248
– ovládání............................... 62
– trysky .................................. 213
– výměna stírátek ....... 211-212
Stírátka stíračů čelního okna
– výměna................................ 211
Štítek laku karosérie ............. 220
Střešní nosiče (příprava) ...... 94
Světelná houkačka ................. 60
Světla (ovládací prvky)........... 59Světlo zpátečky
– výměna žárovky ................ 175
Světlomety .............................. 95
– nastavení světlometů
do zahraničí........................ 96
– regulátor sklonu ............... 95
– směr světelného svazku ... 95
– výměna žárovek................. 169
– žárovky (typ) ............170-171
Svíčky (typ)............................... 223
Symboly ................................... 4
Systém ABS ............................. 96
Systém Brake Assist .............. 98
Systém EOBD ........................ 102
Systém ESP .............................. 98
Systém Hill holder ................. 99
Systém MSR ............................ 100
Systém přerušení přívodu
paliva ...................................... 70
Systém SBR ............................. 117
Systém Speed Block .............. 102
Systém Start&Stop ................ 104Systém topení a ventilace .... 42
Tažení přívěsných vozidel..... 139
Tažení vozidla ......................... 189
Tažné zařízení
– instalace .....................189-190
Technické charakteristiky .... 219
Technické údaje ..................... 219
Tempomat .............................. 63
Tempomat (Cruise Control) 63
Tlak v pneumatikách ............. 229
Topení a ventilace ................. 44
Trip computer ........................ 28
Třetí brzdové světlo ............. 176
Úchyty střešních nosníků .... 94
Údržba a péče ........................191
– kontrola hladin
kapalin ...............199-200-201
– plán údržby ......192-193-194-
195-196-197
– pokyny a upozornění ...... 191
