FIAT DOBLO COMBI 2013 Kezelési és karbantartási útmutató (in Hungarian)

KEZELÉS ÉS KARBANTARTÁS
FIATDOBLÓ

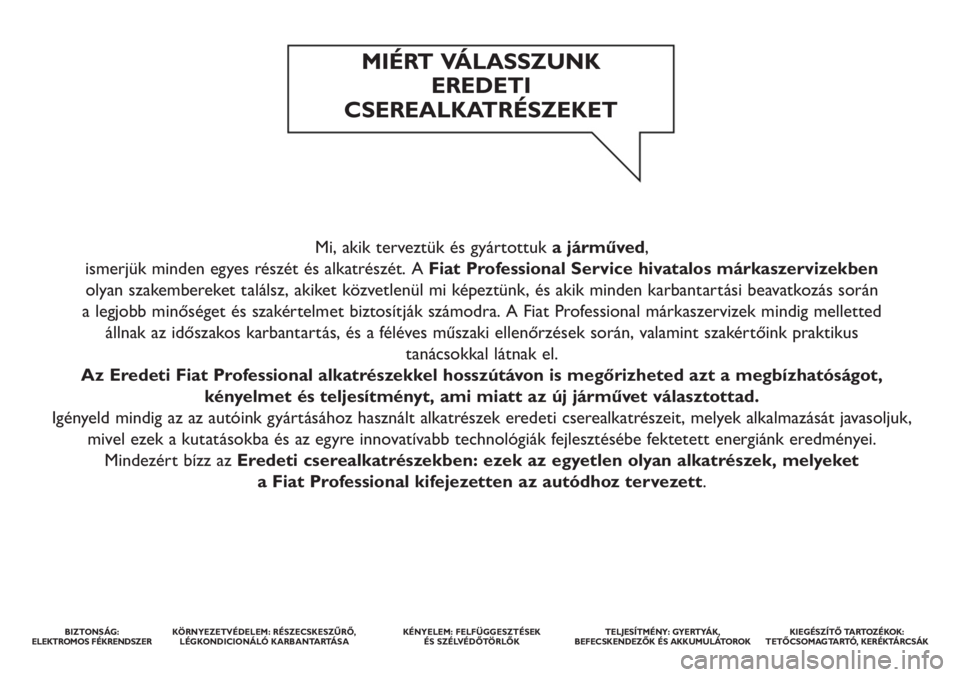

Mi, akik terveztük és gyártottuka járműved,
ismerjük minden egyes részét és alkatrészét. A Fiat Professional Service hivatalos márkaszervizekben
olyan szakembereket találsz, akiket közvetlenül mi képeztünk, és akik minden karbantartási beavatkozás során
a legjobb minőséget és szakértelmet biztosítják számodra. A Fiat Professional márkaszervizek mindig melletted
állnak az időszakos karbantartás, és a féléves műszaki ellenőrzések során, valamint szakértőink praktikus
tanácsokkal látnak el.
Az Eredeti Fiat Professional alkatrészekkel hosszútávon is megőrizheted azt a megbízhatóságot,
kényelmet és teljesítményt, ami miatt az új járművet választottad.
Igényeld mindig az az autóink gyártásához használt alkatrészek eredeti cserealkatrészeit, melyek alkalmazását javasoljuk,
mivel ezek a kutatásokba és az egyre innovatívabb technológiák fejlesztésébe fektetett energiánk eredményei.
Mindezért bízz az Eredeti cserealkatrészekben: ezek az egyetlen olyan alkatrészek, melyeket
a Fiat Professional kifejezetten az autódhoz tervezett.
BIZTONSÁG:
ELEKTROMOS FÉKRENDSZERKÖRNYEZETVÉDELEM: RÉSZECSKESZŰRŐ,
LÉGKONDICIONÁLÓ KARBANTARTÁSAKÉNYELEM: FELFÜGGESZTÉSEK
ÉS SZÉLVÉDŐTÖRLŐKTELJESÍTMÉNY: GYERTYÁK,
BEFECSKENDEZŐK ÉS AKKUMULÁTOROKKIEGÉSZÍTŐ TARTOZÉKOK:
TETŐCSOMAGTARTÓ, KERÉKTÁRCSÁK
MIÉRT VÁLASSZUNK
EREDETI
CSEREALKATRÉSZEKET

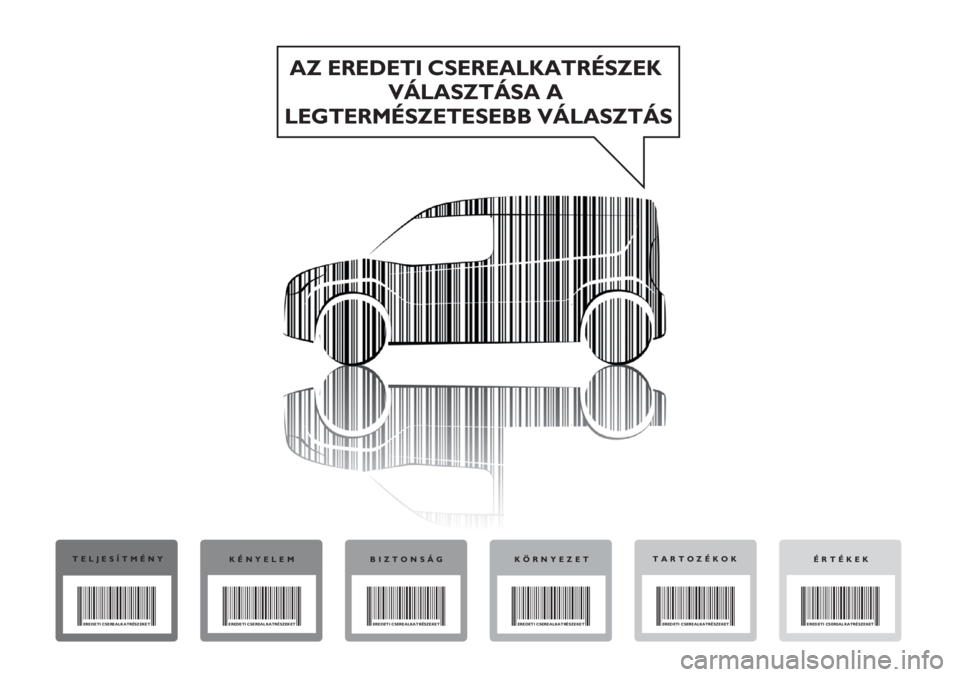

AZ EREDETI CSEREALKATRÉSZEK
VÁLASZTÁSA A
LEGTERMÉSZETESEBB VÁLASZTÁS
TELJESÍTMÉNY
EREDETI CSEREALKATRÉSZEKET
KÉNYELEM
EREDETI CSEREALKATRÉSZEKET
BIZTONSÁG
EREDETI CSEREALKATRÉSZEKET
KÖRNYEZET
EREDETI CSEREALKATRÉSZEKET
ÉRTÉKEK
EREDETI CSEREALKATRÉSZEKET
TARTOZÉKOK
EREDETI CSEREALKATRÉSZEKET

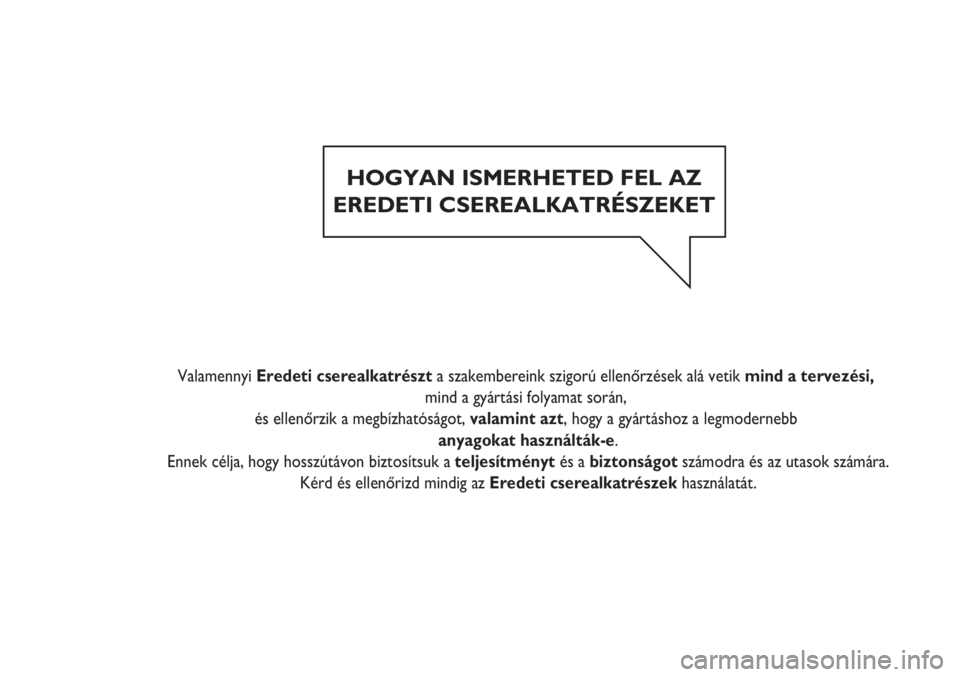

HOGYAN ISMERHETED FEL AZ
EREDETI CSEREALKATRÉSZEKET
ValamennyiEredeti cserealkatrészta szakembereink szigorú ellenőrzések alá vetikmind a tervezési,
mind a gyártási folyamat során,
és ellenőrzik a megbízhatóságot,valamint azt, hogy a gyártáshoz a legmodernebb
anyagokat használták-e.
Ennek célja, hogy hosszútávon biztosítsuk ateljesítménytés abiztonságotszámodra és az utasok számára.
Kérd és ellenőrizd mindig azEredeti cserealkatrészekhasználatát.

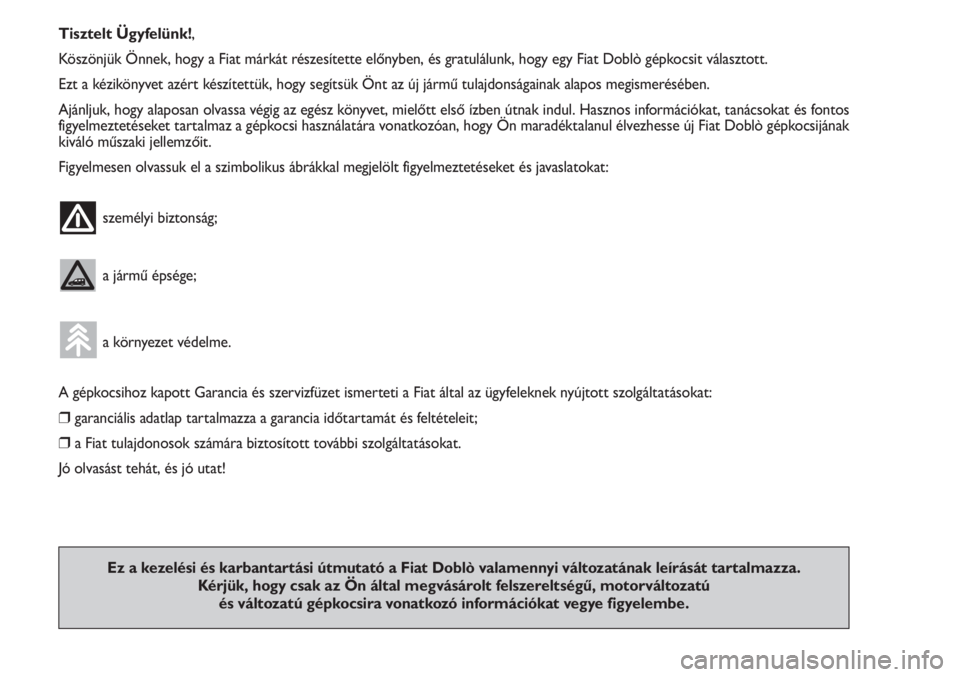

Tisztelt Ügyfelünk!,
Köszönjük Önnek, hogy a Fiat márkát részesítette előnyben, és gratulálunk, hogy egy Fiat Doblò gépkocsit választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új jármű tulajdonságainak alapos megismerésében.
Ajánljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul. Hasznos információkat, tanácsokat és fontos
figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan, hogy Ön maradéktalanul élvezhesse új Fiat Doblò gépkocsijának
kiváló műszaki jellemzőit.
Figyelmesen olvassuk el a szimbolikus ábrákkal megjelölt figyelmeztetéseket és javaslatokat:
személyi biztonság;
a jármű épsége;
a környezet védelme.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti a Fiat által az ügyfeleknek nyújtott szolgáltatásokat:
❒garanciális adatlap tartalmazza a garancia időtartamát és feltételeit;
❒a Fiat tulajdonosok számára biztosított további szolgáltatásokat.
Jó olvasást tehát, és jó utat!
Ez a kezelési és karbantartási útmutató a Fiat Doblò valamennyi változatának leírását tartalmazza.
Kérjük, hogy csak az Ön által megvásárolt felszereltségű, motorváltozatú
és változatú gépkocsira vonatkozó információkat vegye figyelembe.

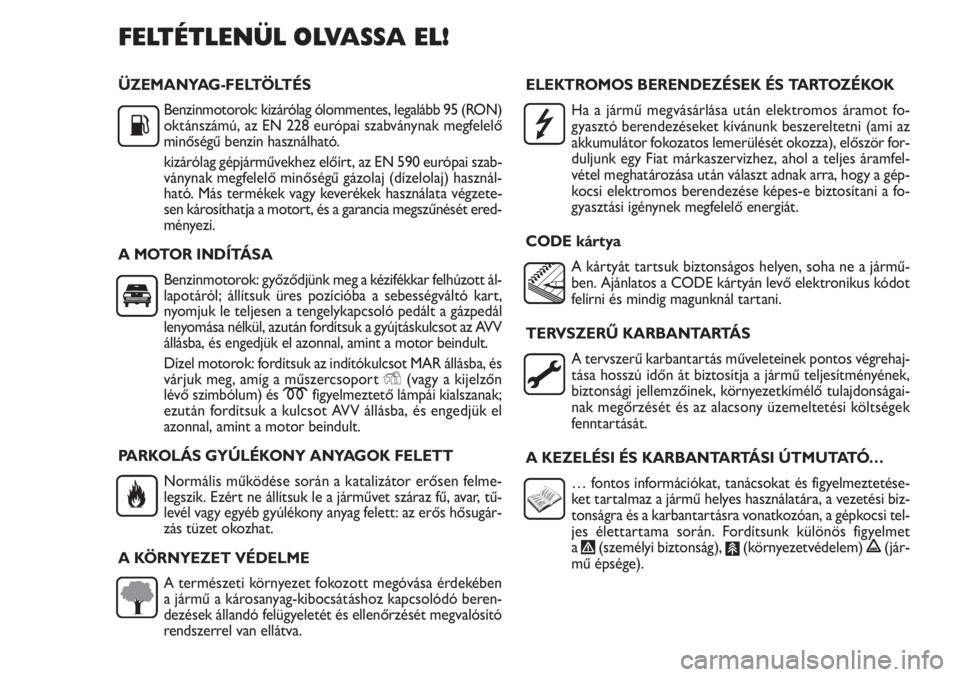

ÜZEMANYAG-FELTÖLTÉS
Benzinmotorok: kizárólag ólommentes, legalább 95 (RON)
oktánszámú, az EN 228 európai szabványnak megfelelő
minőségű benzin használható.
kizárólag gépjárművekhez előírt, az EN 590 európai szab-
ványnak megfelelő minőségű gázolaj (dízelolaj) használ-
ható. Más termékek vagy keverékek használata végzete-
sen károsíthatja a motort, és a garancia megszűnését ered-
ményezi.
A MOTOR INDÍTÁSA
Benzinmotorok: győződjünk meg a kézifékkar felhúzott ál-
lapotáról; állítsuk üres pozícióba a sebességváltó kart,
nyomjuk le teljesen a tengelykapcsoló pedált a gázpedál
lenyomása nélkül, azután fordítsuk a gyújtáskulcsot az AVV
állásba, és engedjük el azonnal, amint a motor beindult.
Dízel motorok: fordítsuk az indítókulcsot MAR állásba, és
várjuk meg, amíg a műszercsoportY(vagy a kijelzőn
lévő szimbólum) ésmfigyelmeztető lámpái kialszanak;
ezután fordítsuk a kulcsot AVV állásba, és engedjük el
azonnal, amint a motor beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT
Normális működése során a katalizátor erősen felme-
legszik. Ezért ne állítsuk le a járművet száraz fű, avar, tű-
levél vagy egyéb gyúlékony anyag felett: az erős hősugár-
zás tüzet okozhat.
A KÖRNYEZET VÉDELME
A természeti környezet fokozott megóvása érdekében
a jármű a károsanyag-kibocsátáshoz kapcsolódó beren-
dezések állandó felügyeletét és ellenőrzését megvalósító
rendszerrel van ellátva.
K
ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot fo-
gyasztó berendezéseket kívánunk beszereltetni (ami az
akkumulátor fokozatos lemerülését okozza), először for-
duljunk egy Fiat márkaszervizhez, ahol a teljes áramfel-
vétel meghatározása után választ adnak arra, hogy a gép-
kocsi elektromos berendezése képes-e biztosítani a fo-
gyasztási igénynek megfelelő energiát.
CODE kártya
A kártyát tartsuk biztonságos helyen, soha ne a jármű-
ben. Ajánlatos a CODE kártyán levő elektronikus kódot
felírni és mindig magunknál tartani.
TERVSZERŰ KARBANTARTÁS
A tervszerű karbantartás műveleteinek pontos végrehaj-
tása hosszú időn át biztosítja a jármű teljesítményének,
biztonsági jellemzőinek, környezetkímélő tulajdonságai-
nak megőrzését és az alacsony üzemeltetési költségek
fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
… fontos információkat, tanácsokat és figyelmeztetése-
ket tartalmaz a jármű helyes használatára, a vezetési biz-
tonságra és a karbantartásra vonatkozóan, a gépkocsi tel-
jes élettartama során. Fordítsunk különös figyelmet
a
"(személyi biztonság),#(környezetvédelem)!(jár-
mű épsége).
FELTÉTLENÜL OLVASSA EL!



3
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A JÁRMŰ MEGISMERÉSE

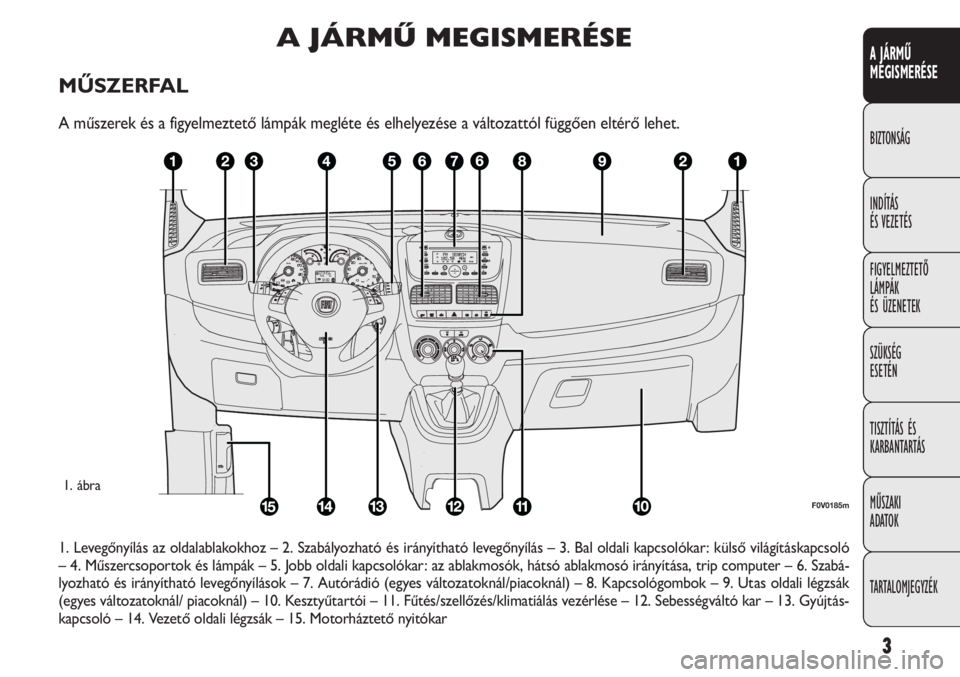

MŰSZERFAL
A műszerek és a figyelmeztető lámpák megléte és elhelyezése a változattól függően eltérő lehet.
1. Levegőnyílás az oldalablakokhoz – 2. Szabályozható és irányítható levegőnyílás – 3. Bal oldali kapcsolókar: külső világításkapcsoló
– 4. Műszercsoportok és lámpák – 5. Jobb oldali kapcsolókar: az ablakmosók, hátsó ablakmosó irányítása, trip computer – 6. Szabá-
lyozható és irányítható levegőnyílások – 7. Autórádió (egyes változatoknál/piacoknál) – 8. Kapcsológombok – 9. Utas oldali légzsák
(egyes változatoknál/ piacoknál) – 10. Kesztyűtartói – 11. Fűtés/szellőzés/klimatiálás vezérlése – 12. Sebességváltó kar – 13. Gyújtás-
kapcsoló – 14. Vezető oldali légzsák – 15. Motorháztető nyitókar
F0V0185m
1. ábra

4
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A FIAT CODE RENDSZER
A lopás elleni fokozott védelem érdekében a járművet elekt-
ronikus indításgátló rendszerrel látták el.
Az indítókulcs gyújtáskapcsolóból történő kihúzásakor au-
tomatikusan aktiválódik.
Minden kulcsba egy, a motor indításakor kódolt, rádiófrek-
venciás jeleket kibocsátó elektronikus szerkezet van beépít-
ve, amely jeleket a műszerfali gyújtáskapcsoló antennája vesz.
Ez a minden motorindításkor változó jelsorozat a kódolt „jel-
szó”, amelynek segítségével a vezérlőegység felismeri az in-
dítókulcsot, és engedélyezi a motor indítását.
MŰKÖDÉS
Minden motorindításkor, amikor az indítókulcsot MAR ál-
lásba fordítjuk, a Fiat CODE rendszer vezérlőegysége
a funkciók blokkolásának feloldására elküldi az indítást en-
gedélyező kódot a motor vezérlőegységének.
Ennek a kódnak a továbbítása csak akkor történik meg, ha
a Fiat CODE rendszer vezérlőegysége felismerte a kulcs ál-
tal kibocsátott kódolt jelet.
Amikor a gyújtáskulcsot STOP állásba fordítjuk, a Fiat
CODE rendszer hatástalanítja a motor vezérlőegység mű-
ködését.
Ha a motor indításakor a kód felismerése nem történt meg,
aműszercsoport
Yfigyelmeztető lámpája kigyullad.
Ilyen esetben fordítsuk az indítókulcsot a STOP állásba, majd
ismét a MAR állásba; ha a motor továbbra sem indul, ismé-
teljük meg az indítást a gépkocsihoz kapott másik kulcsokkal.
Ha ezek után sem sikerül a motor elindítása, lépjünk kap-
csolatba egy Fiat márkaszervizzel.
SZIMBÓLUMOK
A jármű egyes alkatrészein vagy azok közelében speciális, szí-
nes címkék vannak elhelyezve. A címkéken jelképes ábrák lát-
hatók, amelyek a kérdéses alkatrésszel kapcsolatos elővigyá-
zatosságra hívják fel a figyelmet.
Az alkalmazott szimbólumokat és azok magyarázatát a mo-
torháztető belső oldalán található táblázat foglalja össze.

5
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

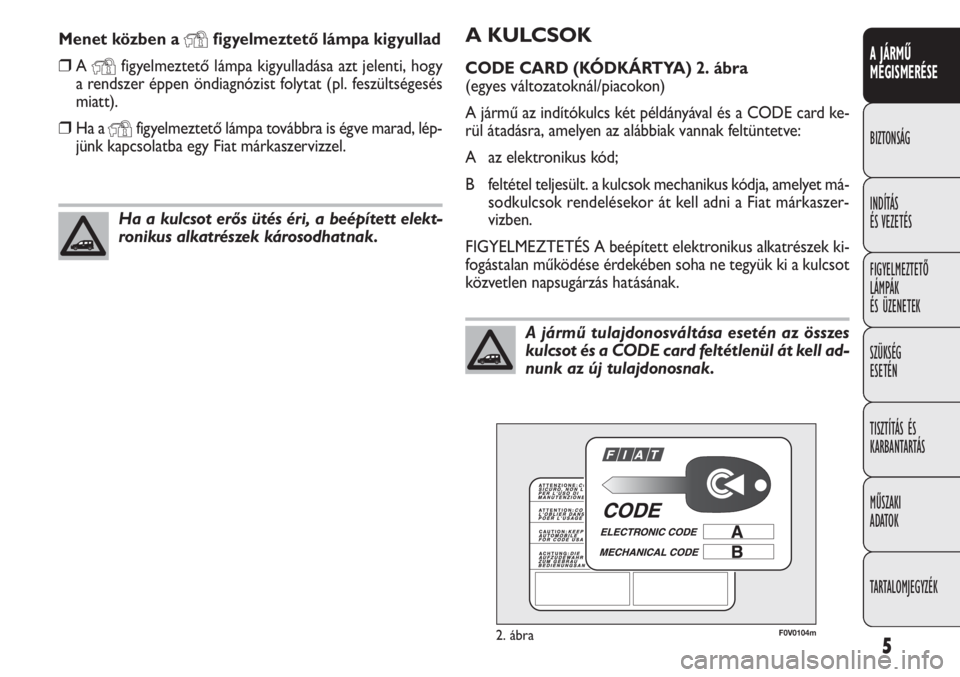

A KULCSOK
CODE CARD (KÓDKÁRTYA) 2. ábra
(egyes változatoknál/piacokon)
A jármű az indítókulcs két példányával és a CODE card ke-
rül átadásra, amelyen az alábbiak vannak feltüntetve:
A az elektronikus kód;
B feltétel teljesült. a kulcsok mechanikus kódja, amelyet má-
sodkulcsok rendelésekor át kell adni a Fiat márkaszer-
vizben.
FIGYELMEZTETÉS A beépített elektronikus alkatrészek ki-
fogástalan működése érdekében soha ne tegyük ki a kulcsot
közvetlen napsugárzás hatásának. Menet közben a
Yfigyelmeztető lámpa kigyullad
❒AYfigyelmeztető lámpa kigyulladása azt jelenti, hogy
a rendszer éppen öndiagnózist folytat (pl. feszültségesés
miatt).
❒Ha aYfigyelmeztető lámpa továbbra is égve marad, lép-
jünk kapcsolatba egy Fiat márkaszervizzel.
Ha a kulcsot erős ütés éri, a beépített elekt-
ronikus alkatrészek károsodhatnak.
F0V0104m2. ábra
A jármű tulajdonosváltása esetén az összes
kulcsot és a CODE card feltétlenül át kell ad-
nunk az új tulajdonosnak.

F0V0003m3. ábraF0V0004m4. ábra

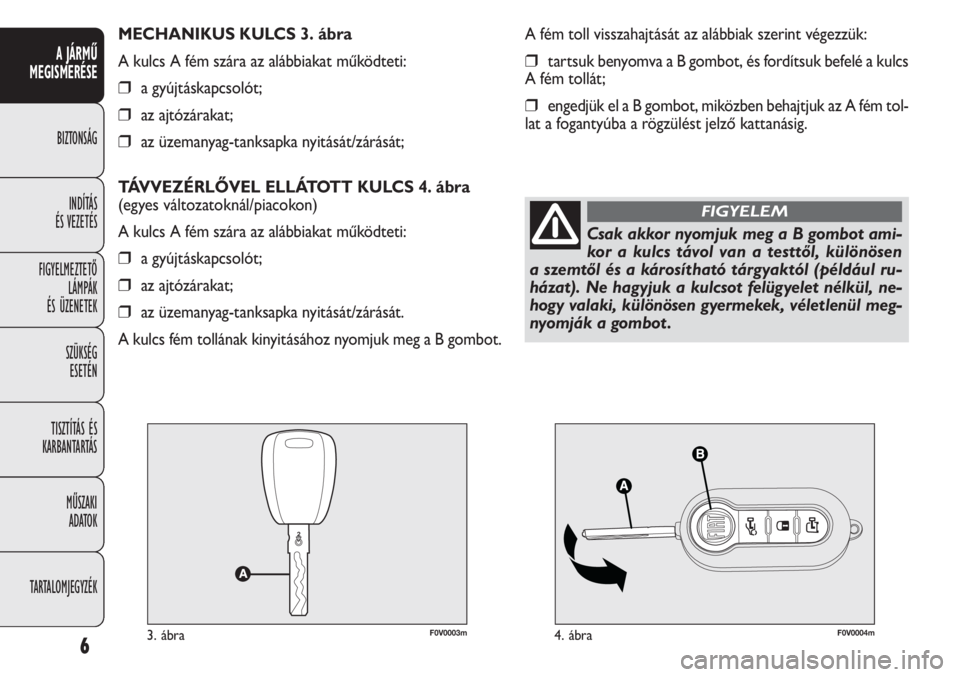

A fém toll visszahajtását az alábbiak szerint végezzük:
❒tartsuk benyomva a B gombot, és fordítsuk befelé a kulcs
A fém tollát;
❒engedjük el a B gombot, miközben behajtjuk az A fém tol-
lat a fogantyúba a rögzülést jelző kattanásig. MECHANIKUS KULCS 3. ábra
A kulcs A fém szára az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárását;
TÁVVEZÉRLŐVEL ELLÁTOTT KULCS 4. ábra
(egyes változatoknál/piacokon)
A kulcs A fém szára az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárását.
A kulcs fém tollának kinyitásához nyomjuk meg a B gombot.
6
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Csak akkor nyomjuk meg a B gombot ami-
kor a kulcs távol van a testtől, különösen
a szemtől és a károsítható tárgyaktól (például ru-
házat). Ne hagyjuk a kulcsot felügyelet nélkül, ne-
hogy valaki, különösen gyermekek, véletlenül meg-
nyomják a gombot .
FIGYELEM
