127
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

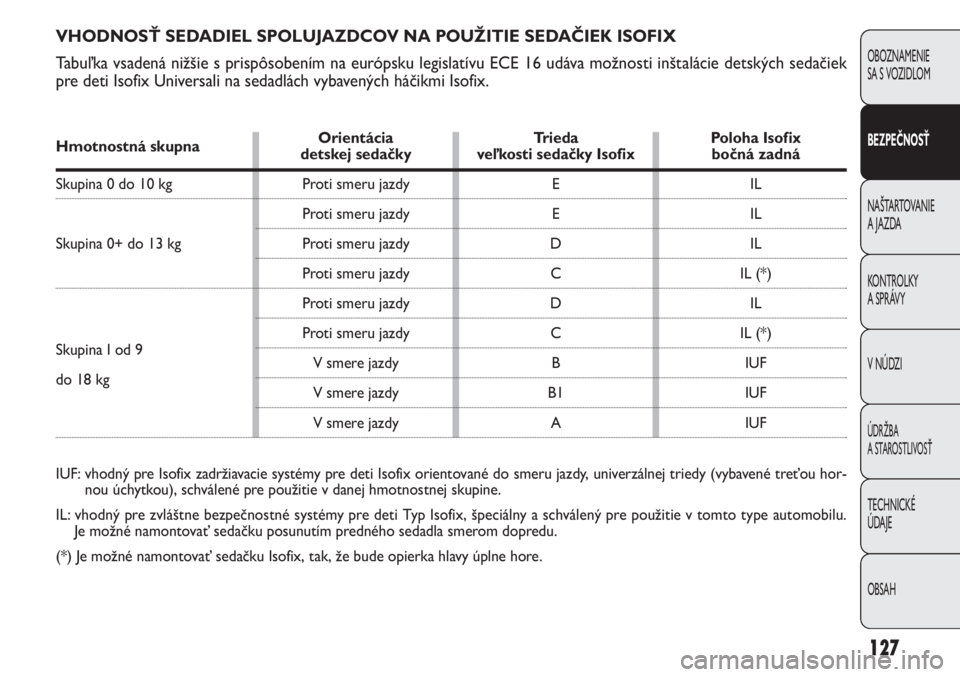

VHODNOSŤ SEDADIEL SPOLUJAZDCOV NA POUŽITIE SEDAČIEK ISOFIX
Tabuľka vsadená nižšie s prispôsobením na európsku legislatívu ECE 16 udáva možnosti inštalácie detských sedačiek
pre deti Isofix Universali na sedadlách vybavených háčikmi Isofix.
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL (*)
IL
IL (*)
IUF
IUF
IUF Hmotnostná skupnaOrientácia Trieda Poloha Isofix
detskej sedačky veľkosti sedačky Isofix bočná zadná
Skupina 0 do 10 kg
Skupina 0+ do 13 kg
Skupina I od 9
do 18 kg
IUF: vhodný pre Isofix zadržiavacie systémy pre deti Isofix orientované do smeru jazdy, univerzálnej triedy (vybavené treťou hor-
nou úchytkou), schválené pre použitie v danej hmotnostnej skupine.
IL: vhodný pre zvláštne bezpečnostné systémy pre deti Typ Isofix, špeciálny a schválený pre použitie v tomto type automobilu.
Je možné namontovať sedačku posunutím predného sedadla smerom dopredu.
(*) Je možné namontovať sedačku Isofix, tak, že bude opierka hlavy úplne hore.Proti smeru jazdy
Proti smeru jazdy
Proti smeru jazdy
Proti smeru jazdy
Proti smeru jazdy
Proti smeru jazdy
V smere jazdy
V smere jazdy
V smere jazdy

128
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

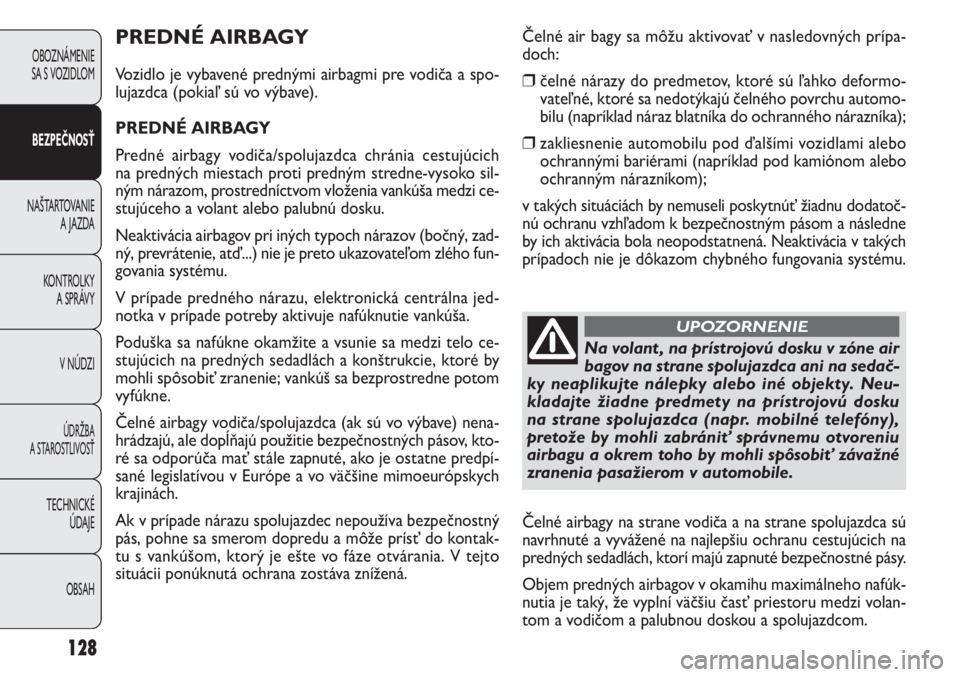

PREDNÉ AIRBAGY
Vozidlo je vybavené prednými airbagmi pre vodiča a spo-
lujazdca (pokiaľ sú vo výbave).
PREDNÉ AIRBAGY
Predné airbagy vodiča/spolujazdca chránia cestujúcich
na predných miestach proti predným stredne-vysoko sil-
ným nárazom, prostredníctvom vloženia vankúša medzi ce-
stujúceho a volant alebo palubnú dosku.
Neaktivácia airbagov pri iných typoch nárazov (bočný, zad-
ný, prevrátenie, atď...) nie je preto ukazovateľom zlého fun-
govania systému.
V prípade predného nárazu, elektronická centrálna jed-
notka v prípade potreby aktivuje nafúknutie vankúša.
Poduška sa nafúkne okamžite a vsunie sa medzi telo ce-
stujúcich na predných sedadlách a konštrukcie, ktoré by
mohli spôsobiť zranenie; vankúš sa bezprostredne potom
vyfúkne.
Čelné airbagy vodiča/spolujazdca (ak sú vo výbave) nena-
hrádzajú, ale dopĺňajú použitie bezpečnostných pásov, kto-
ré sa odporúča mať stále zapnuté, ako je ostatne predpí-
sané legislatívou v Európe a vo väčšine mimoeurópskych
krajinách.
Ak v prípade nárazu spolujazdec nepoužíva bezpečnostný
pás, pohne sa smerom dopredu a môže prísť do kontak-
tu s vankúšom, ktorý je ešte vo fáze otvárania. V tejto
situácii ponúknutá ochrana zostáva znížená.Čelné air bagy sa môžu aktivovať v nasledovných prípa-
doch:❒čelné nárazy do predmetov, ktoré sú ľahko deformo-
vateľné, ktoré sa nedotýkajú čelného povrchu automo-
bilu (napríklad náraz blatníka do ochranného nárazníka);
❒zakliesnenie automobilu pod ďalšími vozidlami alebo
ochrannými bariérami (napríklad pod kamiónom alebo
ochranným nárazníkom);
v takých situáciách by nemuseli poskytnúť žiadnu dodatoč-
nú ochranu vzhľadom k bezpečnostným pásom a následne
by ich aktivácia bola neopodstatnená. Neaktivácia v takých
prípadoch nie je dôkazom chybného fungovania systému.
Na volant , na prístrojovú dosku v zóne air
bagov na strane spolujazdca ani na sedač-
ky neaplikujte nálepky alebo iné objekty. Neu-
kladajte žiadne predmety na prístrojovú dosku
na strane spolujazdca (napr. mobilné telefóny),
pretože by mohli zabrániť správnemu otvoreniu
airbagu a okrem toho by mohli spôsobiť závažné
zranenia pasažierom v automobile.
UPOZORNENIE
Čelné airbagy na strane vodiča a na strane spolujazdca sú
navrhnuté a vyvážené na najlepšiu ochranu cestujúcich na
predných sedadlách, ktorí majú zapnuté bezpečnostné pásy.
Objem predných airbagov v okamihu maximálneho nafúk-
nutia je taký, že vyplní väčšiu časť priestoru medzi volan-
tom a vodičom a palubnou doskou a spolujazdcom.

129
F0V0024mobr. 123F0V0025mobr. 124

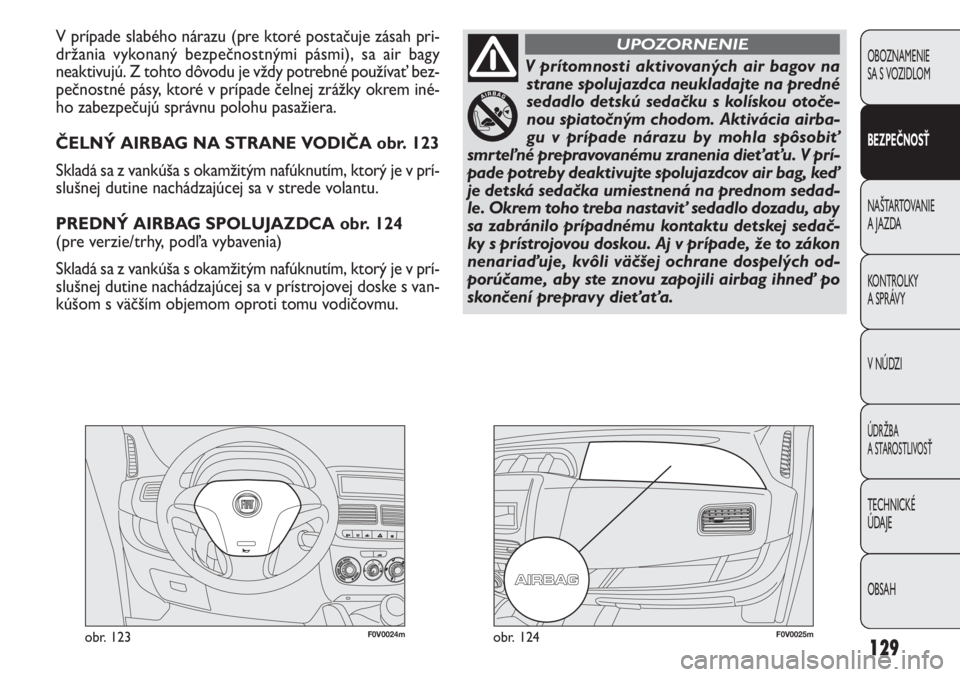

V prípade slabého nárazu (pre ktoré postačuje zásah pri-
držania vykonaný bezpečnostnými pásmi), sa air bagy
neaktivujú. Z tohto dôvodu je vždy potrebné používať bez-
pečnostné pásy, ktoré v prípade čelnej zrážky okrem iné-
ho zabezpečujú správnu polohu pasažiera.
ČELNÝ AIRBAG NA STRANE VODIČA obr. 123
Skladá sa z vankúša s okamžitým nafúknutím, ktorý je v prí-
slušnej dutine nachádzajúcej sa v strede volantu.
PREDNÝ AIRBAG SPOLUJAZDCA obr. 124
(pre verzie/trhy, podľa vybavenia)
Skladá sa z vankúša s okamžitým nafúknutím, ktorý je v prí-
slušnej dutine nachádzajúcej sa v prístrojovej doske s van-
kúšom s väčším objemom oproti tomu vodičovmu.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
V prítomnosti aktivovaných air bagov na
strane spolujazdca neukladajte na predné
sedadlo detskú sedačku s kolískou otoče-
nou spiatočným chodom. Aktivácia airba-
gu v prípade nárazu by mohla spôsobiť
smrteľné prepravovanému zranenia dieťaťu. V prí-
pade potreby deaktivujte spolujazdcov air bag, keď
je detská sedačka umiestnená na prednom sedad-
le. Okrem toho treba nastaviť sedadlo dozadu, aby
sa zabránilo prípadnému kontaktu detskej sedač-
ky s prístrojovou doskou. Aj v prípade, že to zákon
nenariaďuje, kvôli väčšej ochrane dospelých od-
porúčame, aby ste znovu zapojili airbag ihneď po
skončení prepravy dieťaťa.
UPOZORNENIE

130
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
MANUÁLNA DEAKTIVÁCIA AIR BAGOV
SPOLUJAZDCA PREDNÝCH A BOČNÝCH
PRE OCHRANU HRUDNÍKA (Side Bag)
(pre verzie/trhy, podľa vybavenia)
Pre verzie Doblò M1, ak by bolo absolútne nevyhnutné
prepravovať dieťa na prednom sedadle, je možné deakti-
vovať predný a bočný air bag spolujazdca pre ochranu hrud-
níka (Side Bag) (pre verzie/trhy, podľa vybavenia).
Kontrolka
“na prístrojovom panely ostane svietiť až do
opútovnej aktivácie predného a bočného air bagu spolu-
jazdca pre ochranu hrudníka (Side Bag) (pre verzie/trhy,
podľa vybavenia).
Pre verzie Doblò Cargo so sklápateľným sedadlom je po-
trebné deaktivovať predný airbag na strane spolujazdca
a bočnú ochranu hrudníka/hlavy (side bag) (pre verzie/
trhy, podľa vybavenia), ak je vozidlo naložené a sedadlo
sklopené.
UPOZORNENIE Pre manuálnu deaktiváciu predného
a bočného air bagu spolujazdca pre ochranu hrudníka
(side bag) (pre verzie/trhy, podľa vybavenia) viď kapitolu
„Palubná doska a ovládania“ v stati „Digitálny display“
a „Multifunkčný display“.
BOČNÉ AIR BAGY (side Bag)
(pre verzie/trhy, podľa vybavenia)
Niektoré verzie vozidla môžu byť vybavené bočnými pred-
nými airbagmi na ochranu hrudníka-brucha (predné Side
Back) na strane vodiča a spolujazdca.
Bočné airbagy (ak sú vo výbave) chránia cestujúcich pred
bočnými stredne až veľmi silnými nárazmi, prostredníc-
tvom vloženia vankúša medzi cestujúceho a vnútorné čas-
ti bočnej konštrukcie vozidla.
Nekativácia bočných air bagov pri iných typoch nárazu
(predný, zadný, prevrátenie, atď.) nie je preto dôkazom
chybného fungovania systému.
V prípade bočného nárazu aktivuje elektronická centrála
v prípade potreby nafúknutie vankúšov. Vankúše sa nafúk-
nu okamžite a vo forme ochrany sa vložia medzi telo ce-
stujúcich a konštrukcie, ktoré by mohli spôsobiť zrane-
nia; hneď potom sa vankúše vyfúknu.
Bočné airbagy (keď sú zabudované) nenahrádzajú, ale do-
pĺňajú použitie bezpečnostných pásov, ktoré sa odporúča
mať stále zapnuté, ako je ostatne predpísané legislatívou
v Európe a vo väčšine mimoeurópskych krajinách.
Neustále používanie bezpečnostných pásov, ktoré v prí-
pade bočného nárazu zaistia akokoľvek správne uloženie
cestujúceho a zabránia jeho vymršteniu v prípade veľmi sil-
ných bočných nárazov, je preto nutné.

131
UPOZORNENIE Najlepšia ochrana zo strany systému,
v prípade bočného nárazu sa udržiava správna poloha v se-
dadle, a tak umožňuje správne uloženie Side bag.
UPOZORNENIE Neumývajte sedadlá vodou alebo parou
pod tlakom (ručne alebo v automatických umývačkách
sedadiel).
VŠEOBECNÉ UPOZORNENIA
Aktivácia predných a/alebo bočných air bagov je tiež moz-
ná ak je vozidlo vystavené nárazom, ktoré zasiahnu pod-
nárazovú zónu, ako napríklad silné nárazy do stupienkov,
chodníkov alebo pevných výbežkov zeme, pády vozidla do
veľkých jám alebo cestných prepadlín.
Pri nafúknutí airbagu sa uvoľní malé množstvo prachu. Ten-
to prach nie je škodlivý a neznamená začiatok požiaru;
okrem toho povrch rozbaleného vankúša a vnútro vozid-
la môžu byť pokryté zostatkových prachom: V prípade zá-
sahu sa umyte neutrálnym mydlom a vodou.
UPOZORNENIE V prípade nehody, pri ktorej bolo akti-
vované ktorékoľvek bezpečnostné zariadenie, sa obráťte
na Asistenčnú sieť Fiat pre výmenu tie, ktoré boli aktivo-
vané a preverenie integrity zariadenia.
Všetky kontrolné zásahy, opravy a výmeny, týkajúce sa air-

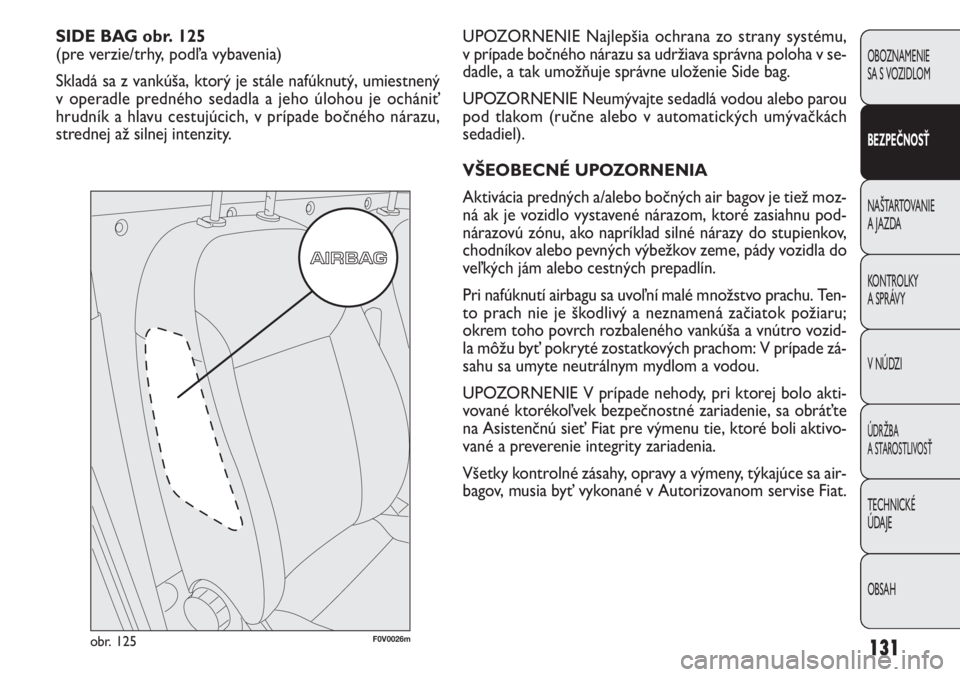

bagov, musia byť vykonané v Autorizovanom servise Fiat. SIDE BAG obr. 125
(pre verzie/trhy, podľa vybavenia)
Skladá sa z vankúša, ktorý je stále nafúknutý, umiestnený
v operadle predného sedadla a jeho úlohou je ochániť
hrudník a hlavu cestujúcich, v prípade bočného nárazu,
strednej až silnej intenzity.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0026mobr. 125

132

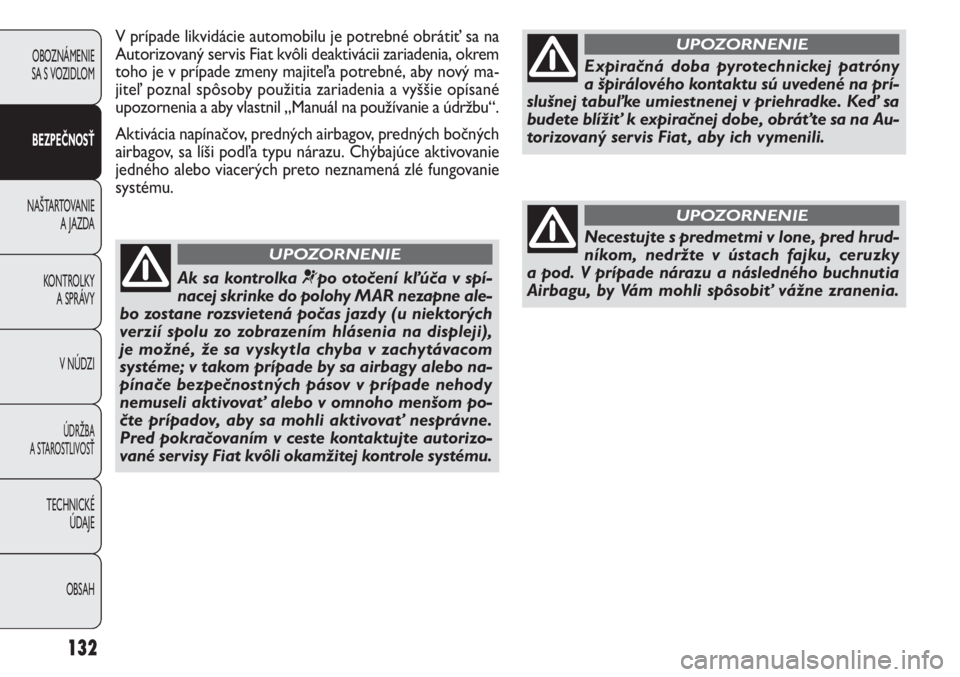

V prípade likvidácie automobilu je potrebné obrátiť sa na
Autorizovaný servis Fiat kvôli deaktivácii zariadenia, okrem
toho je v prípade zmeny majiteľa potrebné, aby nový ma-
jiteľ poznal spôsoby použitia zariadenia a vyššie opísané
upozornenia a aby vlastnil „Manuál na používanie a údržbu“.
Aktivácia napínačov, predných airbagov, predných bočných
airbagov, sa líši podľa typu nárazu. Chýbajúce aktivovanie
jedného alebo viacerých preto neznamená zlé fungovanie
systému.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Ak sa kontrolka ¬po otočení kľúča v spí-
nacej skrinke do polohy MAR nezapne ale-
bo zostane rozsvietená počas jazdy (u niektorých
verzií spolu zo zobrazením hlásenia na displeji),
je možné, že sa vyskytla chyba v zachytávacom
systéme; v takom prípade by sa airbagy alebo na-
pínače bezpečnostných pásov v prípade nehody
nemuseli aktivovať alebo v omnoho menšom po-
čte prípadov, aby sa mohli aktivovať nesprávne.
Pred pokračovaním v ceste kontaktujte autorizo-
vané servisy Fiat kvôli okamžitej kontrole systému.
UPOZORNENIE
Expiračná doba pyrotechnickej patróny
a špirálového kontaktu sú uvedené na prí-
slušnej tabuľke umiestnenej v priehradke. Keď sa
budete blížiť k expiračnej dobe, obráťte sa na Au-
torizovaný servis Fiat , aby ich vymenili.
UPOZORNENIE
Necestujte s predmetmi v lone, pred hrud-
níkom, nedržte v ústach fajku, ceruzky
a pod. V prípade nárazu a následného buchnutia
Airbagu, by Vám mohli spôsobiť vážne zranenia.
UPOZORNENIE

133

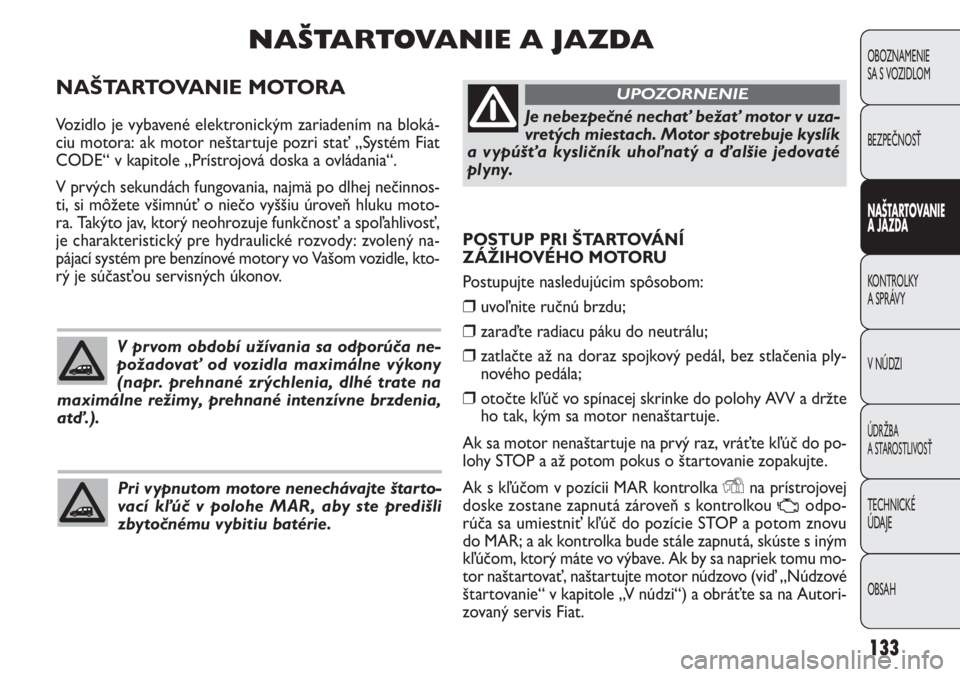

POSTUP PRI ŠTARTOVÁNÍ
ZÁŽIHOVÉHO MOTORU
Postupujte nasledujúcim spôsobom:
❒uvoľnite ručnú brzdu;
❒ zaraďte radiacu páku do neutrálu;
❒zatlačte až na doraz spojkový pedál, bez stlačenia ply-
nového pedála;
❒otočte kľúč vo spínacej skrinke do polohy AVV a držte
ho tak, kým sa motor nenaštartuje.
Ak sa motor nenaštartuje na prvý raz, vráťte kľúč do po-
lohy STOP a až potom pokus o štartovanie zopakujte.
Ak s kľúčom v pozícii MAR kontrolka
Yna prístrojovej
doske zostane zapnutá zároveň s kontrolkou
Uodpo-
rúča sa umiestniť kľúč do pozície STOP a potom znovu
do MAR; a ak kontrolka bude stále zapnutá, skúste s iným
kľúčom, ktorý máte vo výbave. Ak by sa napriek tomu mo-
tor naštartovať, naštartujte motor núdzovo (viď „Núdzové
štartovanie“ v kapitole „V núdzi“) a obráťte sa na Autori-
zovaný servis Fiat.
NAŠTARTOVANIE MOTORA
Vozidlo je vybavené elektronickým zariadením na bloká-
ciu motora: ak motor neštartuje pozri stať „Systém Fiat
CODE“ v kapitole „Prístrojová doska a ovládania“.
V prvých sekundách fungovania, najmä po dlhej nečinnos-
ti, si môžete všimnúť o niečo vyššiu úroveň hluku moto-
ra. Takýto jav, ktorý neohrozuje funkčnosť a spoľahlivosť,
je charakteristický pre hydraulické rozvody: zvolený na-
pájací systém pre benzínové motory vo Vašom vozidle, kto-
rý je súčasťou servisných úkonov.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
NAŠTARTOVANIE A JAZDA
V prvom období užívania sa odporúča ne-
požadovať od vozidla maximálne výkony
(napr. prehnané zrýchlenia, dlhé trate na
maximálne režimy, prehnané intenzívne brzdenia,
atď.).
Pri vypnutom motore nenechávajte štarto-
vací kľúč v polohe MAR, aby ste predišli
zbytočnému vybitiu batérie.
Je nebezpečné nechať bežať motor v uza-
vretých miestach. Motor spotrebuje kyslík
a vypúšťa kysličník uhoľnatý a ďalšie jedovaté
plyny.
UPOZORNENIE

134

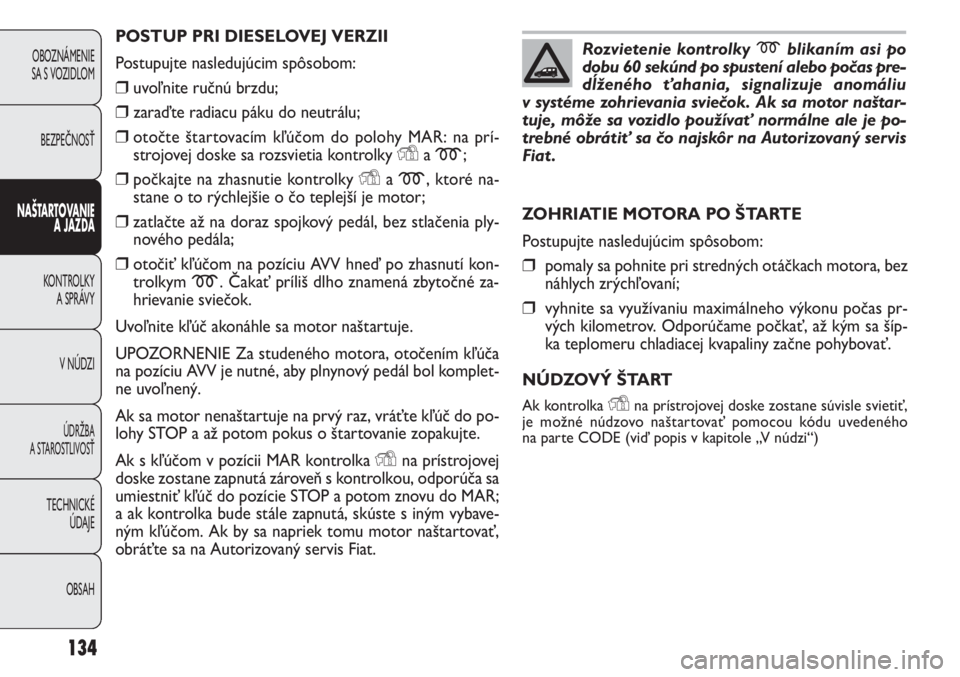

POSTUP PRI DIESELOVEJ VERZII
Postupujte nasledujúcim spôsobom:
❒uvoľnite ručnú brzdu;
❒ zaraďte radiacu páku do neutrálu;
❒otočte štartovacím kľúčom do polohy MAR: na prí-
strojovej doske sa rozsvietia kontrolky
Ya m;
❒počkajte na zhasnutie kontrolky Ya m, ktoré na-
stane o to rýchlejšie o čo teplejší je motor;
❒zatlačte až na doraz spojkový pedál, bez stlačenia ply-
nového pedála;
❒otočiť kľúčom na pozíciu AVV hneď po zhasnutí kon-
trolkym
m. Čakať príliš dlho znamená zbytočné za-
hrievanie sviečok.
Uvoľnite kľúč akonáhle sa motor naštartuje.
UPOZORNENIE Za studeného motora, otočením kľúča
na pozíciu AVV je nutné, aby plnynový pedál bol komplet-
ne uvoľnený.
Ak sa motor nenaštartuje na prvý raz, vráťte kľúč do po-
lohy STOP a až potom pokus o štartovanie zopakujte.
Ak s kľúčom v pozícii MAR kontrolka
Yna prístrojovej
doske zostane zapnutá zároveň s kontrolkou, odporúča sa
umiestniť kľúč do pozície STOP a potom znovu do MAR;
a ak kontrolka bude stále zapnutá, skúste s iným vybave-
ným kľúčom. Ak by sa napriek tomu motor naštartovať,
obráťte sa na Autorizovaný servis Fiat.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Rozvietenie kontrolky mblikaním asi po
dobu 60 sekúnd po spustení alebo počas pre-
dĺženého ťahania, signalizuje anomáliu
v systéme zohrievania sviečok. Ak sa motor naštar-
tuje, môže sa vozidlo používať normálne ale je po-
trebné obrátiť sa čo najskôr na Autorizovaný servis
Fiat .
ZOHRIATIE MOTORA PO ŠTARTE
Postupujte nasledujúcim spôsobom:
❒pomaly sa pohnite pri stredných otáčkach motora, bez
náhlych zrýchľovaní;
❒vyhnite sa využívaniu maximálneho výkonu počas pr-
vých kilometrov. Odporúčame počkať, až kým sa šíp-
ka teplomeru chladiacej kvapaliny začne pohybovať.
NÚDZOVÝ ŠTART
Ak kontrolka Yna prístrojovej doske zostane súvisle svietiť,
je možné núdzovo naštartovať pomocou kódu uvedeného
na parte CODE (viď popis v kapitole „V núdzi“)

135

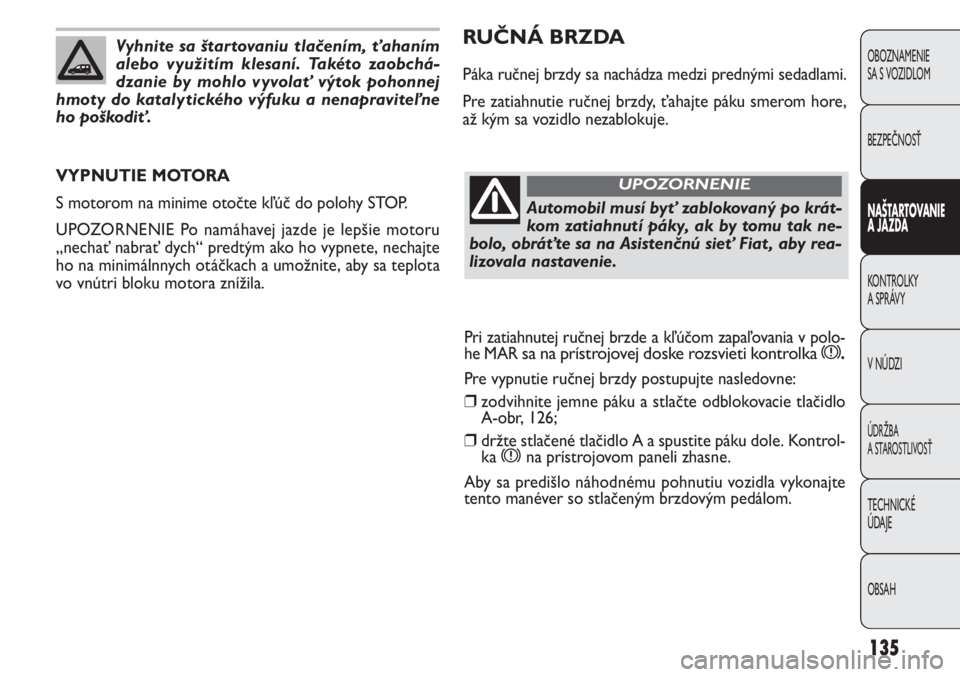

RUČNÁ BRZDA
Páka ručnej brzdy sa nachádza medzi prednými sedadlami.
Pre zatiahnutie ručnej brzdy, ťahajte páku smerom hore,
až kým sa vozidlo nezablokuje.
VYPNUTIE MOTORA
S motorom na minime otočte kľúč do polohy STOP.
UPOZORNENIE Po namáhavej jazde je lepšie motoru
„nechať nabrať dych“ predtým ako ho vypnete, nechajte
ho na minimálnnych otáčkach a umožnite, aby sa teplota
vo vnútri bloku motora znížila.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Vyhnite sa štartovaniu tlačením, ťahaním
alebo využitím klesaní. Takéto zaobchá-
dzanie by mohlo vyvolať výtok pohonnej
hmoty do katalytického výfuku a nenapraviteľne
ho poškodiť.
Automobil musí byť zablokovaný po krát-
kom zatiahnutí páky, ak by tomu tak ne-
bolo, obráťte sa na Asistenčnú sieť Fiat , aby rea-
lizovala nastavenie.
UPOZORNENIE
Pri zatiahnutej ručnej brzde a kľúčom zapaľovania v polo-
he MAR sa na prístrojovej doske rozsvieti kontrolka x.
Pre vypnutie ručnej brzdy postupujte nasledovne:
❒zodvihnite jemne páku a stlačte odblokovacie tlačidlo
A-obr, 126;
❒držte stlačené tlačidlo A a spustite páku dole. Kontrol-
ka
xna prístrojovom paneli zhasne.
Aby sa predišlo náhodnému pohnutiu vozidla vykonajte
tento manéver so stlačeným brzdovým pedálom.

136

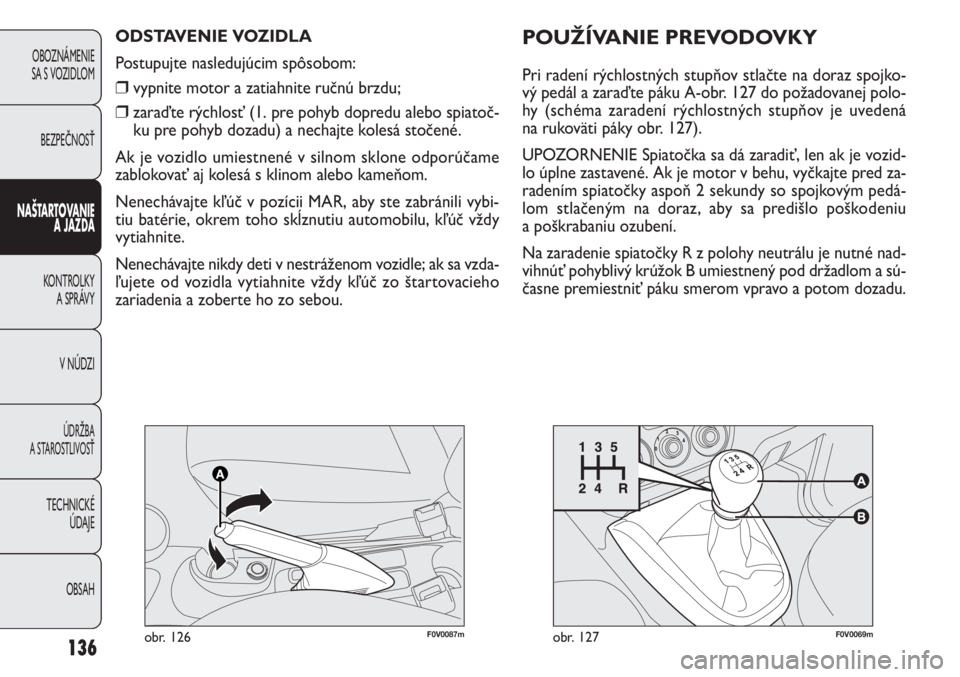

F0V0069mobr. 127
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0087mobr. 126
ODSTAVENIE VOZIDLA
Postupujte nasledujúcim spôsobom:
❒vypnite motor a zatiahnite ručnú brzdu;
❒zaraďte rýchlosť (1. pre pohyb dopredu alebo spiatoč-
ku pre pohyb dozadu) a nechajte kolesá stočené.
Ak je vozidlo umiestnené v silnom sklone odporúčame
zablokovať aj kolesá s klinom alebo kameňom.
Nenechávajte kľúč v pozícii MAR, aby ste zabránili vybi-
tiu batérie, okrem toho skĺznutiu automobilu, kľúč vždy
vytiahnite.
Nenechávajte nikdy deti v nestráženom vozidle; ak sa vzda-
ľujete od vozidla vytiahnite vždy kľúč zo štartovacieho
zariadenia a zoberte ho zo sebou.
POUŽÍVANIE PREVODOVKY
Pri radení rýchlostných stupňov stlačte na doraz spojko-
vý pedál a zaraďte páku A-obr. 127 do požadovanej polo-
hy (schéma zaradení rýchlostných stupňov je uvedená
na rukoväti páky obr. 127).
UPOZORNENIE Spiatočka sa dá zaradiť, len ak je vozid-
lo úplne zastavené. Ak je motor v behu, vyčkajte pred za-
radením spiatočky aspoň 2 sekundy so spojkovým pedá-
lom stlačeným na doraz, aby sa predišlo poškodeniu
a poškrabaniu ozubení.
Na zaradenie spiatočky R z polohy neutrálu je nutné nad-
vihnúť pohyblivý krúžok B umiestnený pod držadlom a sú-
časne premiestniť páku smerom vpravo a potom dozadu.
