F0V0098mfig. 146
❒se invece viene rilevata una pressione di almeno 1,8 bar,
ripristinare la corretta pressione (con motore acceso
e freno a mano azionato) e riprendere la marcia;
❒dirigersi, guidando sempre con molta prudenza, alla più
vicina Rete Assistenziale Fiat. ❒dopo aver guidato per circa 10 minuti fermarsi e ri-
controllare la pressione del pneumatico; ricordarsi di
azionare il freno a mano;
Applicare il bollino adesivo in posizione
ben visibile dal conducente, per segnalare
che il pneumatico è stato trattato con il kit di ri-
parazione rapida. Guidare con prudenza soprat-
tutto in curva. Non superare gli 80 km/h. Non ac-
celerare e frenare in modo brusco.
ATTENZIONE
Se la pressione è scesa al di sotto di 1,8
bar, non proseguire la marcia: il kit di ri-
parazione rapida Fix&Go automatic non può ga-
rantire la dovuta tenuta, perché il pneumatico è
troppo danneggiato. Rivolgersi alla Rete Assi-
stenziale Fiat.
ATTENZIONE
Occorre assolutamente comunicare che il
pneumatico è stato riparato con il kit di
riparazione rapida. Consegnare il pieghevole al
personale che dovrà maneggiare il pneumatico
trattato con il kit di riparazione pneumatici.
ATTENZIONE

168
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0099mfig. 147F0V0100mfig. 148

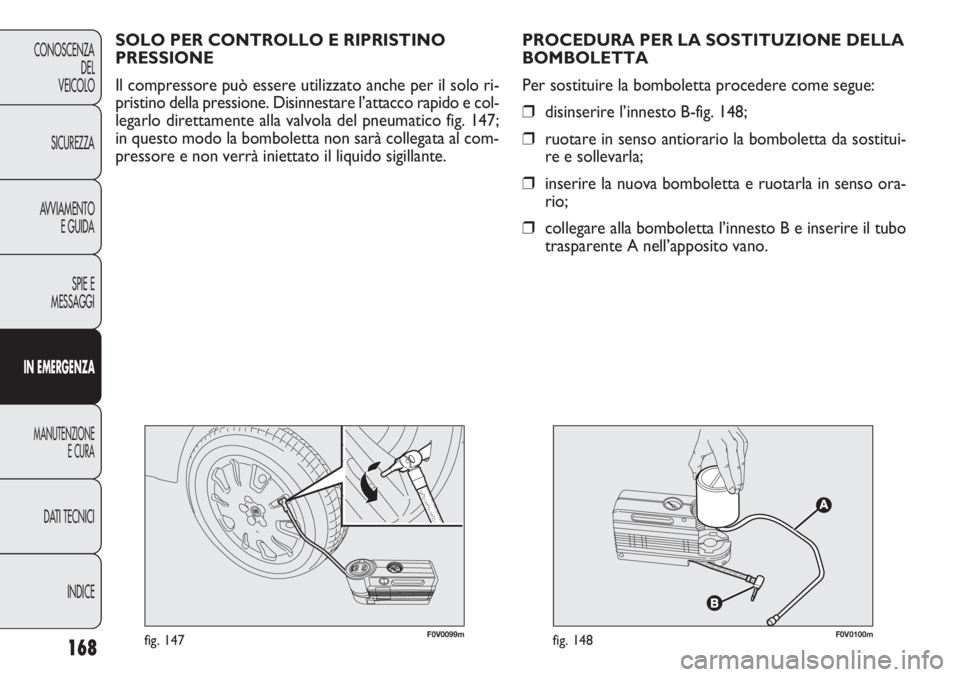

PROCEDURA PER LA SOSTITUZIONE DELLA
BOMBOLETTA
Per sostituire la bomboletta procedere come segue:
❒disinserire l’innesto B-fig. 148;
❒ruotare in senso antiorario la bomboletta da sostitui-
re e sollevarla;
❒inserire la nuova bomboletta e ruotarla in senso ora-
rio;
❒collegare alla bomboletta l’innesto B e inserire il tubo
trasparente A nell’apposito vano. SOLO PER CONTROLLO E RIPRISTINO
PRESSIONE
Il compressore può essere utilizzato anche per il solo ri-
pristino della pressione. Disinnestare l’attacco rapido e col-
legarlo direttamente alla valvola del pneumatico fig. 147;
in questo modo la bomboletta non sarà collegata al com-
pressore e non verrà iniettato il liquido sigillante.

169
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❒Prima di sostituire una lampada verificare che i relati-
vi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con al-
tre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificare
sempre l’orientamento per motivi di sicurezza;
❒quando una lampada non funziona, prima di sostituir-
la, verificare che il fusibile corrispondente sia integro:
per l’ubicazione dei fusibili fare riferimento al paragrafo
“Sostituzione fusibili” in questo capitolo.
Modifiche o riparazioni dell’impianto elet-
trico eseguite in modo non corretto e sen-
za tenere conto delle caratteristiche tecniche del-
l’impianto, possono causare anomalie di funzio-
namento con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile la
proiezione di frammenti di vetro.
ATTENZIONE
Le lampade alogene devono essere ma-
neggiate toccando esclusivamente la par-
te metallica. Se il bulbo trasparente viene
a contatto con le dita, riduce l’intensità della luce
emessa e si può anche pregiudicare la durata del-
la lampada. In caso di contatto accidentale, stro-
finare il bulbo con un panno inumidito di alcool e
lasciare asciugare.
Si consiglia, se possibile, di far effettuare la
sostituzione delle lampade presso la Rete
Assistenziale Fiat. Il corretto funzionamen-
to ed orientamento delle luci esterne sono requisi-
ti essenziali per la sicurezza di marcia e per non
incorrere nelle sanzioni previste dalla legge.
AVVERTENZA Sulla superficie interna del faro può ap-
parire un leggero strato di appannamento: ciò non indica
un’anomalia, è infatti un fenomeno naturale dovuto alla bas-
sa temperatura e al grado di umidità dell’aria; sparirà ra-
pidamente accendendo i fari. La presenza di gocce all’in-
terno del faro indica infiltrazione d’acqua, rivolgersi alla Re-
te Assistenziale Fiat.

170
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0027mfig. 149

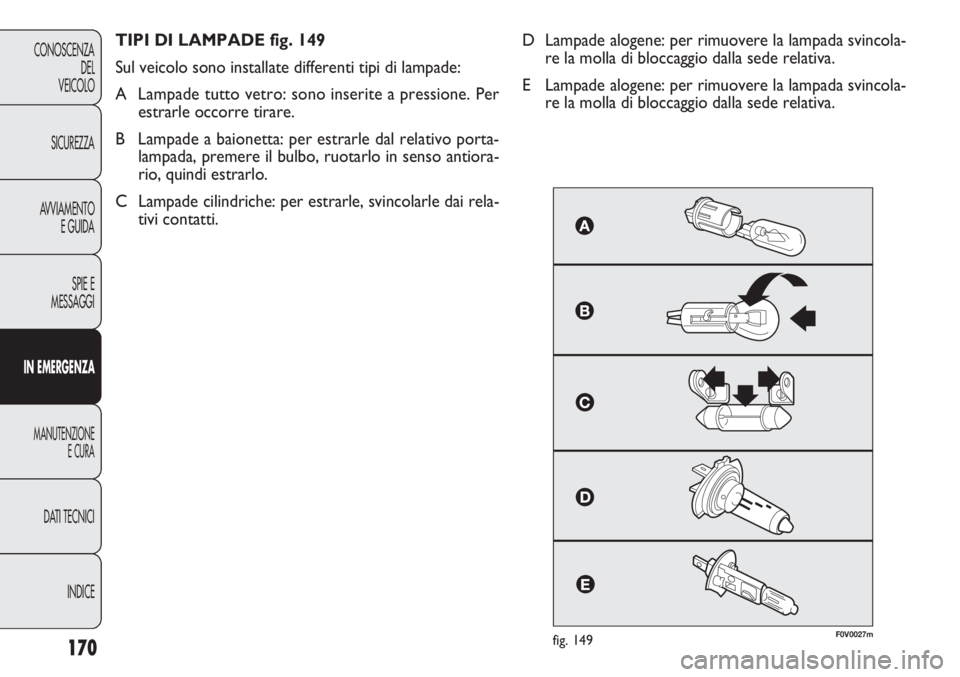

TIPI DI LAMPADE fig. 149
Sul veicolo sono installate differenti tipi di lampade:
A Lampade tutto vetro: sono inserite a pressione. Per
estrarle occorre tirare.
B Lampade a baionetta: per estrarle dal relativo porta-
lampada, premere il bulbo, ruotarlo in senso antiora-
rio, quindi estrarlo.
C Lampade cilindriche: per estrarle, svincolarle dai rela-
tivi contatti.D Lampade alogene: per rimuovere la lampada svincola-
re la molla di bloccaggio dalla sede relativa.
E Lampade alogene: per rimuovere la lampada svincola-
re la molla di bloccaggio dalla sede relativa.

171
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
Lampade Tipo Potenza Rif. figura
Abbaglianti H1 55W E
Anabbaglianti H7 55WD
Posizioni anteriori W5W 5WA
Luci diurne W21W 21WA
Indicatori di direzione anteriori PY21W 21WB
Indicatori di direzione laterali WY5W 5WA
Indicatori di direzione posteriori PY21W 21WB
Posizione posteriore/Retronebbia P4/21W 4W/21WB
Stop P21W 21WB
3° stop W5W 5WA
3° stop (for privacy glass) Xenon 6W 6WA
Retromarcia W16W 16WA
Fendinebbia (per versioni/mercati, dove previsti) H1 55WE
Plafoniera anteriore con trasparente basculante C10W 10WC
Plafoniera anteriore con luci spot
(per versioni/mercati, dove prevista) C10W 10WC
Plafoniera posteriore
(Doblò/Doblò Combi) C10W 10WC
Plafoniera posteriore (Cargo) C15W 15WC
Plafoniera posteriore aggiuntiva Cargo passo lungo C10W 10WC
Plafoniera asportabile (per Cargo, dove previsto) C10W 10WC
Plafoniera bagagliaio (Doblò/Doblò Combi) W5W 5WA

172
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0028mfig. 150F0V0029mfig. 151
SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI fig. 150
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e direzione.
La disposizione delle lampade del gruppo ottico è la se-
guente:
A Indicatori di direzione.
B Luci di posizione e anabbaglianti;
C Luci diurne e abbaglianti.
Per accedere alle lampade occorre rimuovere i coperchi
di protezione montati a pressione.LUCI DI POSIZIONE
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 150;
❒ruotare in senso antiorario il portalampada A-fig. 151
e sfilarlo;
❒estrarre la lampada B e sostituirla;
❒rimontare la nuova lampada, inserire nuovamente il
portalampada A-fig. 151 quindi rimontare corretta-
mente il coperchio di protezione B-fig. 150.

173
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0030mfig. 152F0V0031mfig. 153

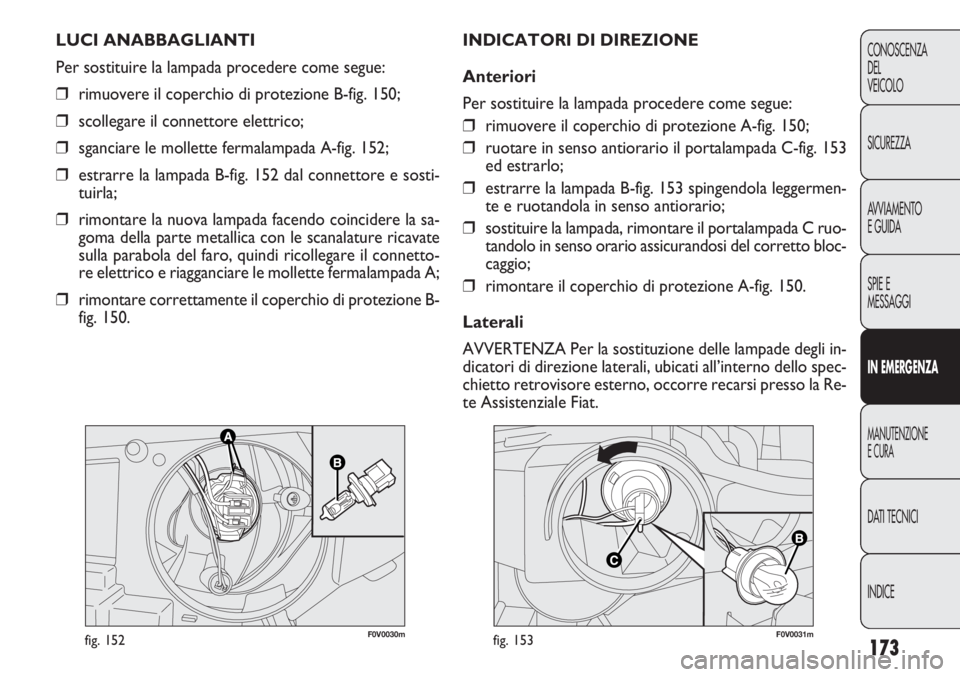

INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione A-fig. 150;
❒ruotare in senso antiorario il portalampada C-fig. 153
ed estrarlo;
❒estrarre la lampada B-fig. 153 spingendola leggermen-
te e ruotandola in senso antiorario;
❒sostituire la lampada, rimontare il portalampada C ruo-
tandolo in senso orario assicurandosi del corretto bloc-
caggio;
❒rimontare il coperchio di protezione A-fig. 150.
Laterali
AVVERTENZA Per la sostituzione delle lampade degli in-
dicatori di direzione laterali, ubicati all’interno dello spec-
chietto retrovisore esterno, occorre recarsi presso la Re-
te Assistenziale Fiat. LUCI ANABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 150;
❒scollegare il connettore elettrico;
❒sganciare le mollette fermalampada A-fig. 152;
❒estrarre la lampada B-fig. 152 dal connettore e sosti-
tuirla;
❒rimontare la nuova lampada facendo coincidere la sa-
goma della parte metallica con le scanalature ricavate
sulla parabola del faro, quindi ricollegare il connetto-
re elettrico e riagganciare le mollette fermalampada A;
❒rimontare correttamente il coperchio di protezione B-
fig. 150.

174
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0032mfig. 154F0V0033mfig. 155
LUCI DIURNE
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 150;
❒ruotare in senso antiorario il portalampada E-fig. 155
ed estrarlo;
❒estrarre la lampada inserita a pressione;
❒sostituire la lampada, rimontare il portalampada E ruo-
tandolo in senso orario assicurandosi del corretto bloc-
caggio;
❒rimontare il coperchio di protezione C-fig. 150.
LUCI FENDINEBBIA
(per versioni/mercati, dove previste)
AVVERTENZA Per la sostituzione delle lampade delle lu-
ci fendinebbia occorre recarsi presso la Rete Assistenzia-
le Fiat. LUCI ABBAGLIANTI
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 150;
❒scollegare il connettore elettrico;
❒sganciare le mollette fermalampada D-fig. 154;
❒estrarre la lampada dal connettore e sostituirla;
❒rimontare la nuova lampada facendo coincidere la sa-
goma della parte metallica con le scanalature ricavate
sulla parabola del faro, quindi ricollegare il connetto-
re elettrico e riagganciare le mollette fermalampada D;
❒rimontare correttamente il coperchio di protezione
C-fig. 150.

175
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

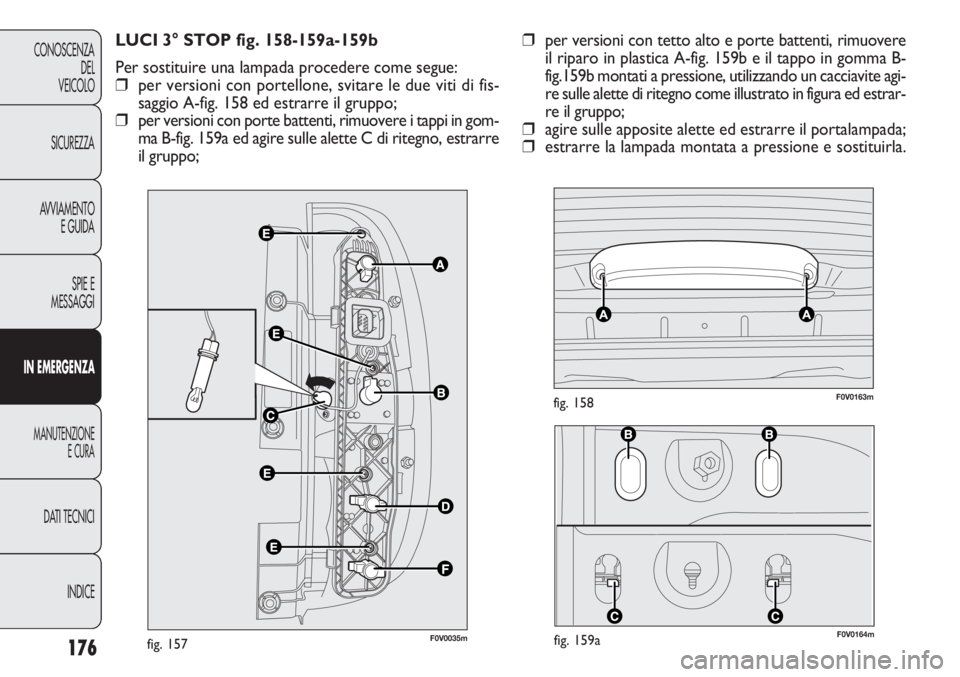

Per accedere alle lampade A – B – D – F occorre svitare
le 4 viti di fissaggio E-fig. 157 ed estrarre il portalampade.
Per sostituire la lampada spingerla leggermente e ruotala
in senso antiorario (bloccaggio a “baionetta” quindi estrar-
la e sostituirla. GRUPPI OTTICI POSTERIORI
I gruppi ottici posteriori contengono le lampade delle lu-
ci di posizione, direzione, retromarcia/retronebbia e ar-
resto (stop). Per accedere ai gruppi ottici occorre proce-
dere come segue:
❒aprire le porte posteriori;
❒svitare le viti di fissaggio A-fig. 156;
❒estrarre il gruppo ottico dopo aver scollegato il con-
nettore elettrico.
La disposizione delle lampade del gruppo ottico fig. 157 è
la seguente:
A Luci stop;
B Indicatori di direzione;
C Luci retromarcia;
D Luci di posizione
F Luci di posizione/retronebbia;
Per sostituire le lampade delle luci retromarcia ruotare
in senso antiorario il portalampada C-fig. 157 ed estrarre
la lampada montata a pressione quindi sostituirla.
F0V0034mfig. 156

F0V0164mfig. 159a
F0V0163mfig. 158
176
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0035mfig. 157
LUCI 3° STOP fig. 158-159a-159b
Per sostituire una lampada procedere come segue:
❒per versioni con portellone, svitare le due viti di fis-
saggio A-fig. 158 ed estrarre il gruppo;
❒per versioni con porte battenti, rimuovere i tappi in gom-
ma B-fig. 159a ed agire sulle alette C di ritegno, estrarre
il gruppo;❒per versioni con tetto alto e porte battenti, rimuovere
il riparo in plastica A-fig. 159b e il tappo in gomma B-
fig.159b montati a pressione, utilizzando un cacciavite agi-
re sulle alette di ritegno come illustrato in figura ed estrar-
re il gruppo;
❒agire sulle apposite alette ed estrarre il portalampada;
❒estrarre la lampada montata a pressione e sostituirla.
