FIAT DOBLO COMBI 2014 Libretto Uso Manutenzione (in Italian)

177
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0179mfig. 160
F0V0037mfig. 161F0V0231mfig. 159b

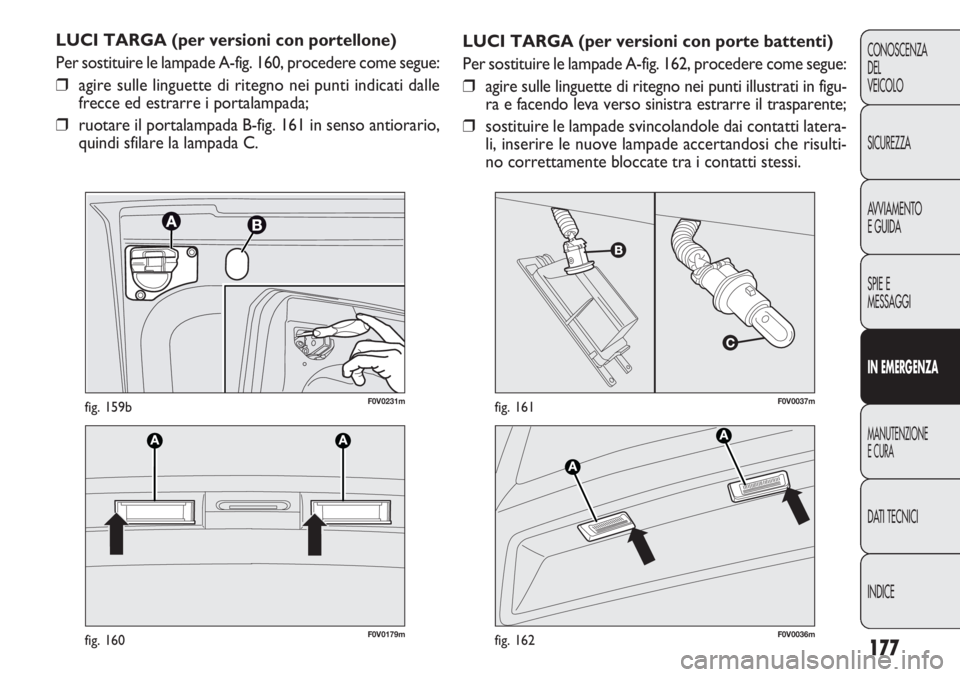

LUCI TARGA (per versioni con porte battenti)
Per sostituire le lampade A-fig. 162, procedere come segue:
❒agire sulle linguette di ritegno nei punti illustrati in figu-
ra e facendo leva verso sinistra estrarre il trasparente;
❒sostituire le lampade svincolandole dai contatti latera-
li, inserire le nuove lampade accertandosi che risulti-
no correttamente bloccate tra i contatti stessi. LUCI TARGA (per versioni con portellone)
Per sostituire le lampade A-fig. 160, procedere come segue:
❒agire sulle linguette di ritegno nei punti indicati dalle
frecce ed estrarre i portalampada;
❒ruotare il portalampada B-fig. 161 in senso antiorario,
quindi sfilare la lampada C.
F0V0036mfig. 162

178
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒aprire la copertura B-fig. 164 come indicato;
❒sostituire la lampada C-fig. 165 svincolandola dai con-
tatti laterali, inserire la nuova lampada accertandosi che
la stessa risulti correttamente bloccata tra i contatti
stessi;
❒richiudere la copertura e fissare la plafoniera nella pro-

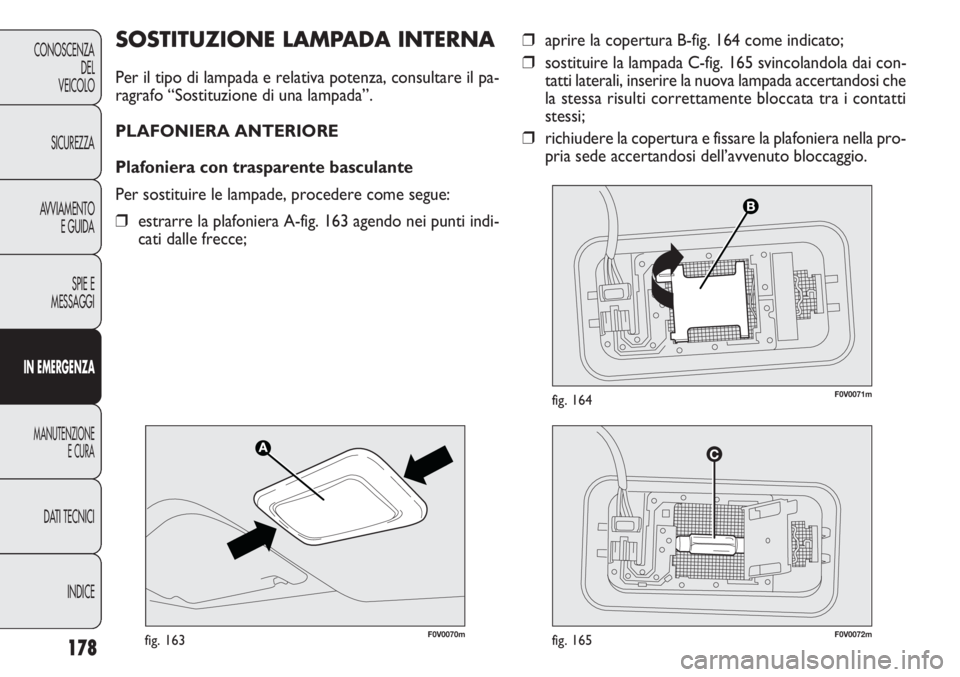

pria sede accertandosi dell’avvenuto bloccaggio.SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza, consultare il pa-
ragrafo “Sostituzione di una lampada”.
PLAFONIERA ANTERIORE
Plafoniera con trasparente basculante
Per sostituire le lampade, procedere come segue:
❒estrarre la plafoniera A-fig. 163 agendo nei punti indi-
cati dalle frecce;
F0V0070mfig. 163F0V0072mfig. 165
F0V0071mfig. 164

179
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 167 e fissare la plafoniera
A-fig. 166 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
PLAFONIERA POSTERIORE
Per sostituire la lampada, procedere come segue:
❒estrarre la plafoniera A-fig. 168 agendo nei punti indi-
cati dalla frecce;
❒aprire la copertura B-fig. 169 come indicato;
❒sostituire la lampada C-fig. 170 svincolandola dai con-
tatti laterali, inserire la nuova lampada accertandosi che
la stessa risulti correttamente bloccata tra i contatti
stessi;
❒richiudere la copertura B-fig. 169 e fissare la plafonie-
ra nella propria sede accertandosi dell’avvenuto bloc-

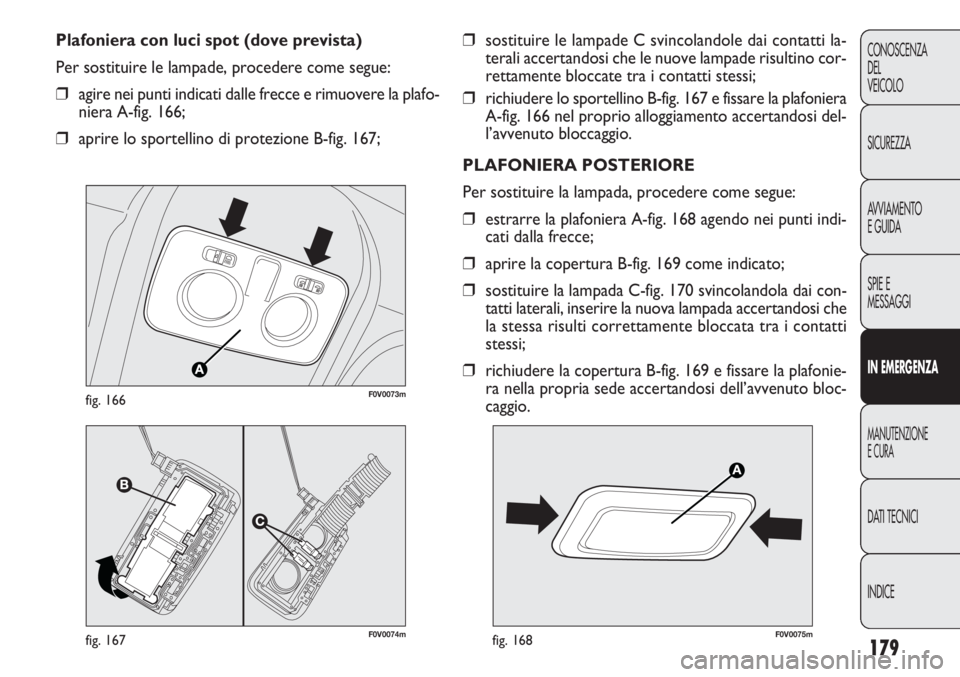

caggio. Plafoniera con luci spot (dove prevista)
Per sostituire le lampade, procedere come segue:
❒agire nei punti indicati dalle frecce e rimuovere la plafo-
niera A-fig. 166;
❒aprire lo sportellino di protezione B-fig. 167;
F0V0074mfig. 167
F0V0073mfig. 166
F0V0075mfig. 168

180
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0072mfig. 170F0V0177mfig. 172


F0V0176mfig. 171
❒estrarre la plafoniera agendo nei punti indicato dalla
frecce;
❒sostituire la lampada C-fig. 172 svincolandola dai con-
tatti laterali accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi; Plafoniera asportabile
Per sostituire la lampada, procedere come segue:
❒premere il pulsante A-fig. 171 ed estrarre la plafonie-
ra asportabile B;
F0V0071mfig. 169

181
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0088mfig. 173
SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in ca-
so di avaria od intervento improprio sull’impianto stesso.
Quando un dispositivo non funziona, occorre pertanto ve-
rificare l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A-fig. 173 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con
un altro avente lo stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta D ubicata
all’interno della borsa porta attrezzi o nel contenitore Fix
& Go (per versioni/mercati, dove previsto).
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgersi alla Rete Assi-
stenziale Fiat.
ATTENZIONE
Non sostituire mai un fusibile guasto con fi-
li metallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con
un altro avente amperaggio superiore; PE-
RICOLO DI INCENDIO.
Se un fusibile generale di protezione interviene
(MEGA-FUSE, MIDI-FUSE) rivolgersi alla Rete As-
sistenziale Fiat.
Prima di sostituire un fusibile, accertarsi di aver
tolto la chiave dal dispositivo di avviamento e di
aver spento e/o disinserito tutti gli utilizzatori.
ATTENZIONE
Per l’individuazione del fusibile di protezione, consultare
le tabelle riportate nelle pagine seguenti.
Se un fusibile generale di protezione si-
stemi di sicurezza (sistema air bag, siste-
ma frenante), sistemi motopropulsore (sistema
motore, sistema cambio) o sistema guida inter-
viene rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE

182
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0081mfig. 174F0V0089mfig. 175
FUSIBILI CENTRALINA VANO MOTORE
La scatola fusibili si trova sul lato destro del motore, a la-
to della batteria. Per rimuovere il coperchio di protezio-
ne A ed accedere alla centralina fusibili, svitare le due viti
di fissaggio B.
Se necessita effettuare un lavaggio del va-
no motore, avere cura di non insistere di-
rettamente con getto d’acqua sulla scato-
la cablata vano motore.

183
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

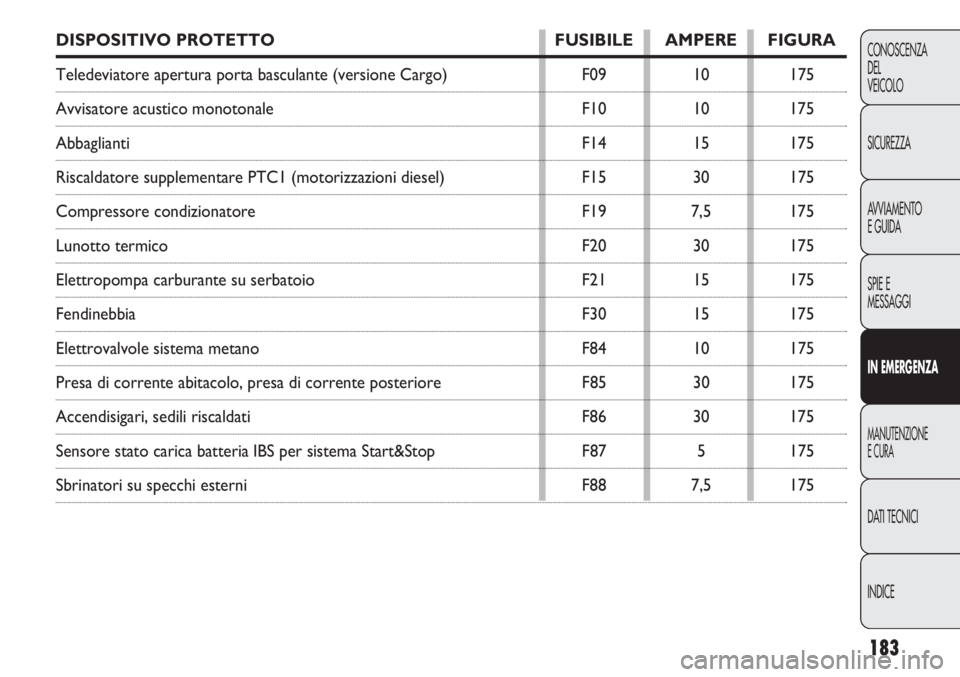

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Teledeviatore apertura porta basculante (versione Cargo) F09 10 175
Avvisatore acustico monotonale F10 10 175
Abbaglianti F14 15 175
Riscaldatore supplementare PTC1 (motorizzazioni diesel) F15 30 175
Compressore condizionatore F19 7,5 175
Lunotto termico F20 30 175
Elettropompa carburante su serbatoio F21 15 175
Fendinebbia F30 15 175
Elettrovalvole sistema metano F84 10 175
Presa di corrente abitacolo, presa di corrente posteriore F85 30 175
Accendisigari, sedili riscaldati F86 30 175
Sensore stato carica batteria IBS per sistema Start&Stop F87 5 175
Sbrinatori su specchi esterni F88 7,5 175

184
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0V0082mfig. 176

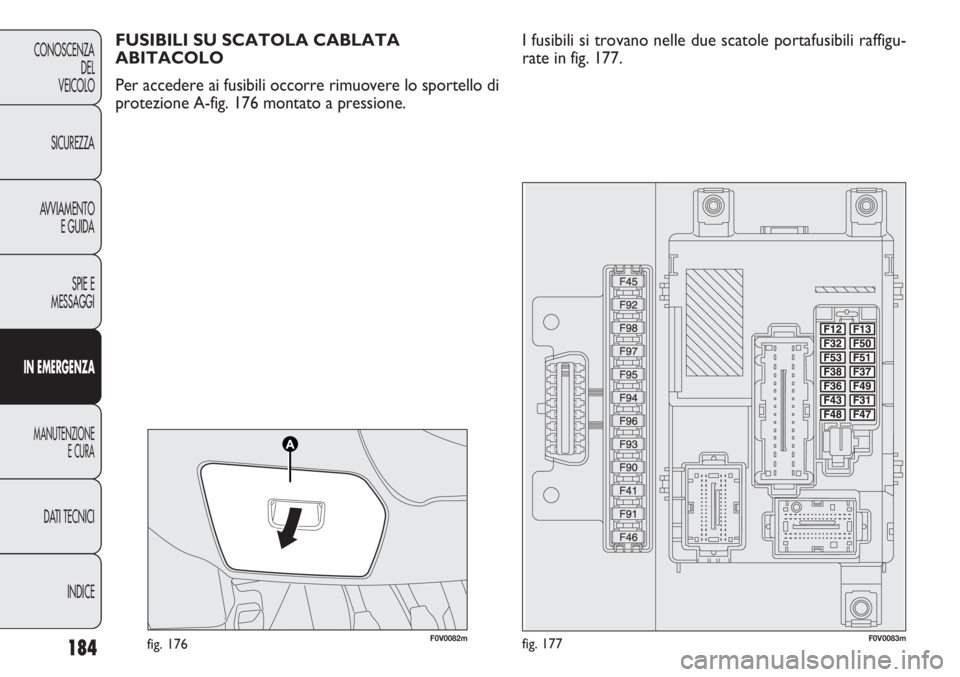

FUSIBILI SU SCATOLA CABLATA
ABITACOLO
Per accedere ai fusibili occorre rimuovere lo sportello di
protezione A-fig. 176 montato a pressione.I fusibili si trovano nelle due scatole portafusibili raffigu-
rate in fig. 177.
F0V0083mfig. 177

185
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Luce anabbagliane destro F12 7,5 177
Luce plafoniera anteriore, luce plafoniera posteriore, luci su pantine,
luci ingombro porte, luce baule F32 7,5 177
Quadro strumento F53 5 177
Motorini blocco/sblocco porte, motorini attuazione dead lock,
motorino sblocco portellone F38 20 177
Alimentazione + batteria per presa diagnosi EOBD, centralina clima automatico,
sirena allarme, autoradio, centralina Blue&Me™, centralina rilevazione
pressione pneumatici F36 10 177
Elettropompa lavacristallo/lavalunotto F43 15 177
Motorino alzacristallo su porta anteriore lato passeggero F48 20 177
Luce anabbagliante sinistro, correttore assetto proiettore F13 7,5 177
Alimentazione int. per interruttore su pedale stop,
interruttore su pedale frizione, gruppo riscaldatore interno,
centralina Blue&Me™, sistema predisposizione autoradio F51 7,5 177
Alimentazione int. per quadro strumento, interruttore su pedale stop,
luce terzo stop F37 5 177
Alimentazione int per illuminazione plancette comandi, centralina parcheggio,
centralina rilevazione pressione pneumatici, movimentazione specchi elettrici
esterni, sensore pioggia, centralina tetto elettrico, presa infotelematica my-port F49 5 177
Alimentazione int/a per bobine teleruttori su centralina su fusibili motore e
bobine teleruttori su centralina body computer F31 5 177

186
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

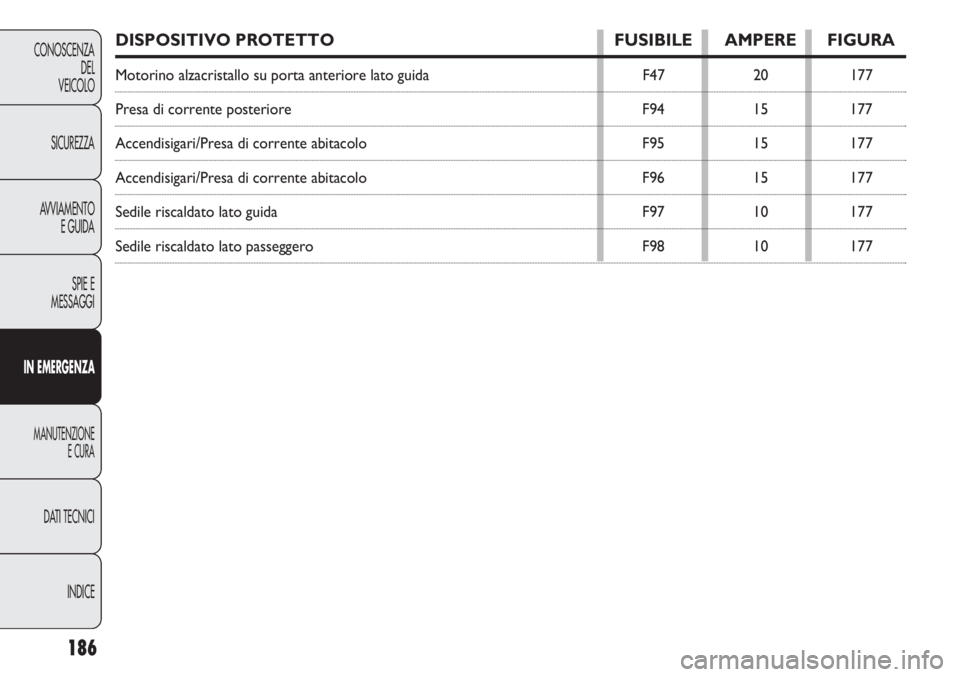

DISPOSITIVO PROTETTO FUSIBILE AMPERE FIGURA
Motorino alzacristallo su porta anteriore lato guida F47 20 177
Presa di corrente posteriore F94 15 177
Accendisigari/Presa di corrente abitacolo F95 15 177
Accendisigari/Presa di corrente abitacolo F96 15 177
Sedile riscaldato lato guida F97 10 177
Sedile riscaldato lato passeggero F98 10 177
