70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h. Indexy maximální rychlosti
Indexy maximální rychlosti pro zimní pneumatiky
Indexy zatížení (nosnosti)

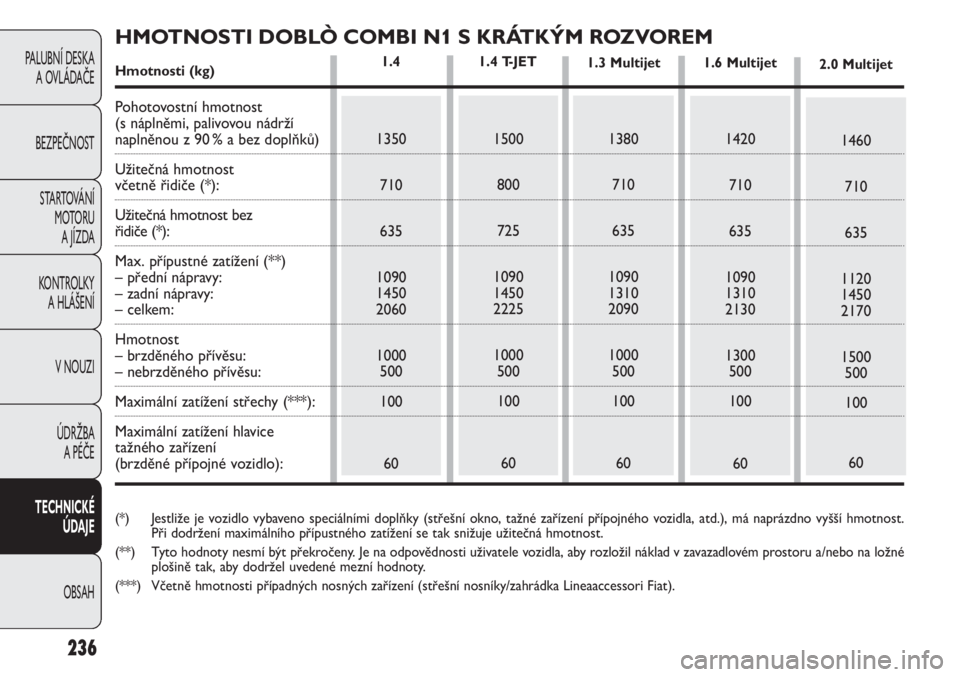

PNEUMATIKY RIM PROTECTOR obr. 196
F0V0217mobr. 196
V případě použití celoplošných ozdobných krytů kol
(upevněných pomocí pružiny) na ráfcích z lisova-
ného plechu s pneumatikami pořízenými později a opatře-
nými ochranou ráfků "Rim Protector" (obr. 196) NEPOU-
ŽÍVEJTE ozdobné kryty kol. Použití nevhodných pneumatik
a ozdobných krytů kol může způsobit náhlý pokles tlaku v
pneumatikách.
POZOR
SPRÁVNÁ INTERPRETACE ÚDAJŮ NA RÁFKU
Příklad: 6J × 15 ET43
6 = šířka ráfku v palcích 1.
J = tvar ramene (bočního výstupku, o který se opí-
rá patka pneumatiky)
2.
15 =
průměr nalisování v palcích (odpovídá průměru
pneumatiky, která se na něj má namontovat)
3= Ø.
ET43 = odklon kola (vzdálenost mezi opěrnou rovinou
kotouče/ráfku a střední rovinou ráfku kola).

228
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Verze Ráfky Pneumatiky REZERVNÍ KOLO
(u příslušných verzí)
Ve výbavě Zimní Ráfek Pneumatika
1.4 Všechny typy6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.4 T-JET Všechny typy6Jx16 ET36,5 195/60 R16 C 99/97T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99/97T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 míst (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 míst (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 míst (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 míst (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Všechny typy6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) Nebo

229
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

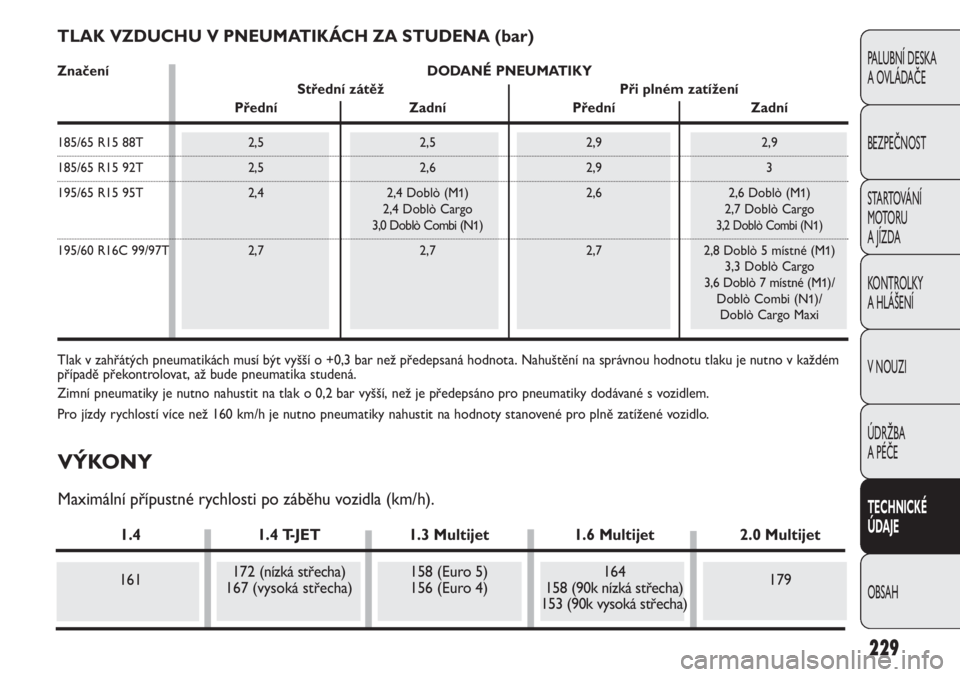

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Tlak v zahřátých pneumatikách musí být vyšší o +0,3 bar než předepsaná hodnota. Nahuštění na správnou hodnotu tlaku je nutno v každém
případě překontrolovat, až bude pneumatika studená.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
Pro jízdy rychlostí více než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.
Značení DODANÉ PNEUMATIKY
Střední zátěž Při plném zatížení
Přední Zadní Přední Zadní
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M
1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99/97T 2,7 2,7 2,7 2,8 Doblò 5 místné (M1)
3,3 Doblò Cargo
3,6 Doblò 7 místné (M
1)/
Doblò Combi (N1)/Doblò Cargo Maxi
VÝKONY
Maximální přípustné rychlosti po záběhu vozidla (km/h).
1.4 1.4 T-JET 1.3 Multijet 1.6 Multijet 2.0 Multijet
161172 (nízká střecha)158 (Euro 5) 164
179
167 (vysoká střecha) 156 (Euro 4)158 (90k nízká střecha)
153 (90k vysoká střecha)

230
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

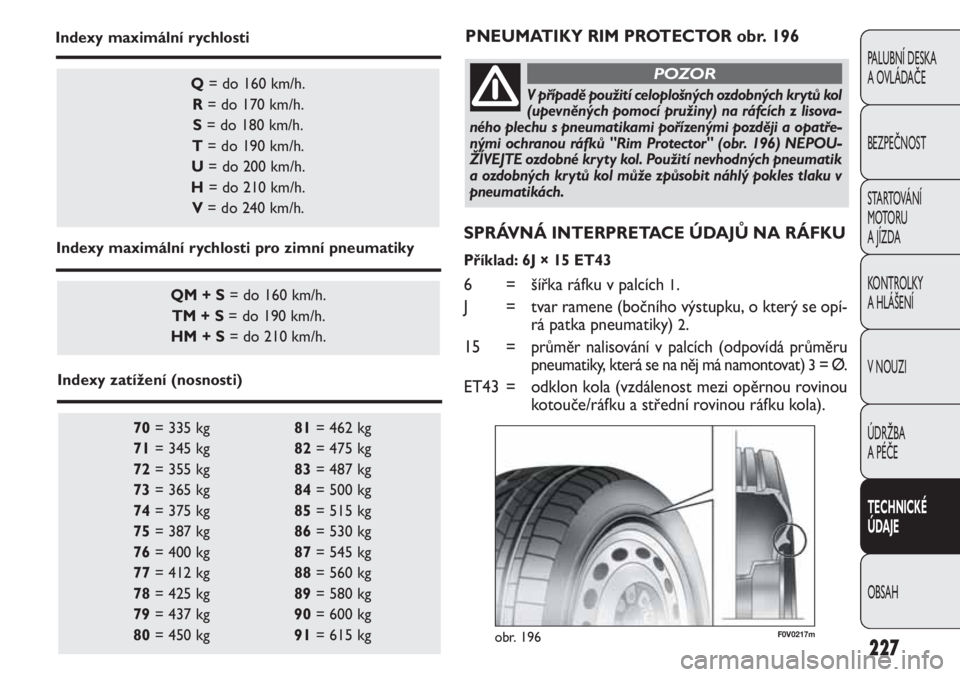

F0V0182mobr. 197
ROZMĚRY
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
AB CD E F GH
Verze s krátkým
rozvorem4390 895 2755 7401845/1895 (●)1510 1832 1530
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) S tyčemi střešního nosiče (pro příslušné modely/trhy)

231
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

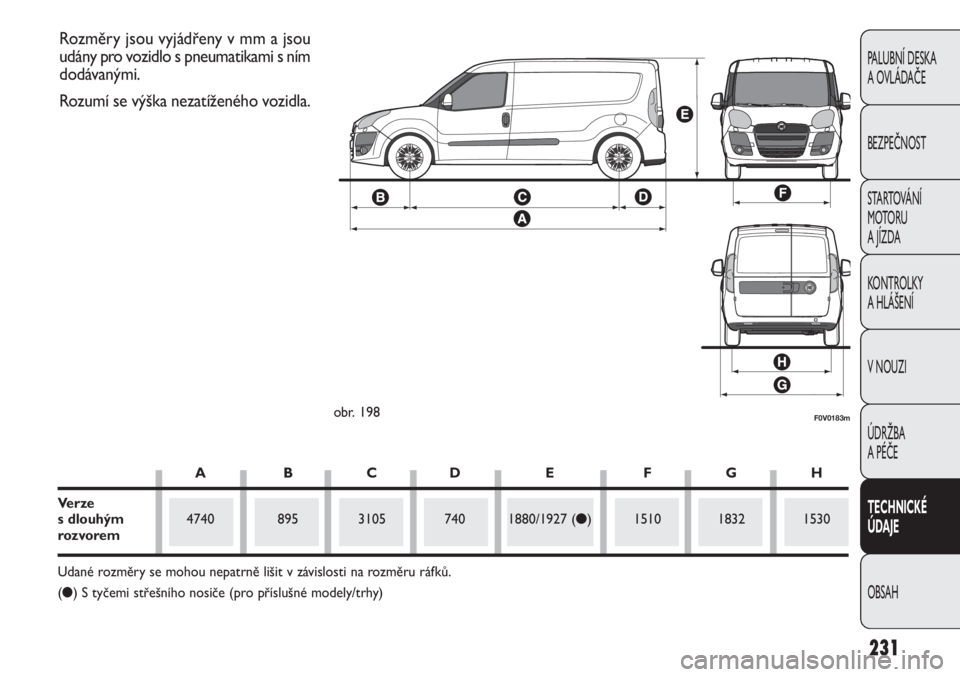

F0V0183mobr. 198
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
ABCD E FGH
Verze
s dlouhým4740 895 3105 740 1880/1927 (
●) 1510 1832 1530rozvorem
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) S tyčemi střešního nosiče (pro příslušné modely/trhy)

232
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

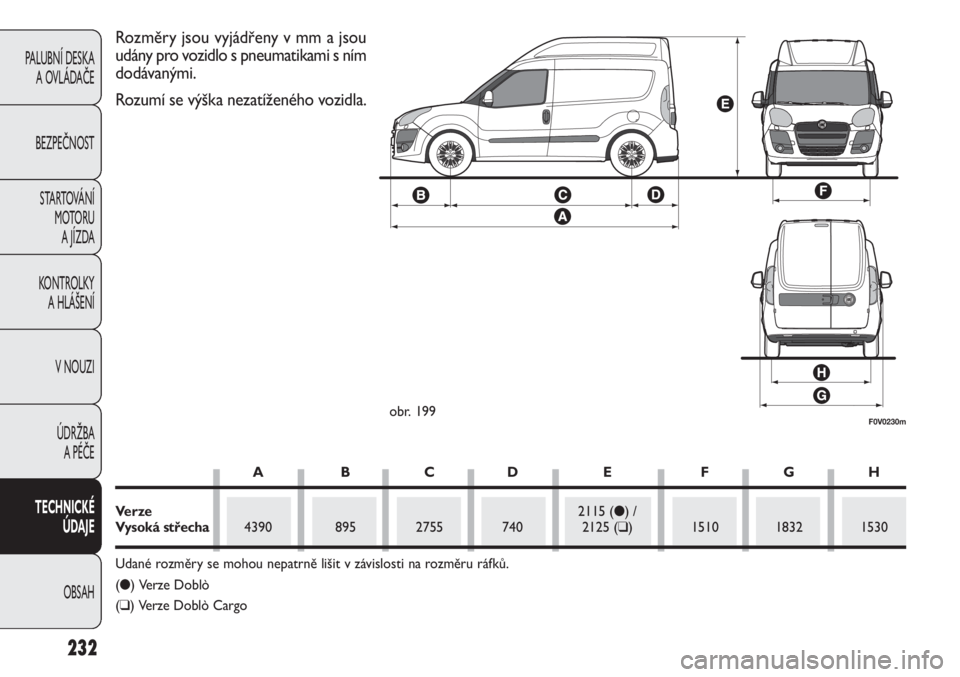

F0V0230mobr. 199
Rozměry jsou vyjádřeny v mm a jsou
udány pro vozidlo s pneumatikami s ním
dodávanými.
Rozumí se výška nezatíženého vozidla.
ABCD E FGH
Verze2115 (●) /
Vysoká střecha4390 895 2755 740 2125 (❑) 1510 1832 1530
Udané rozměry se mohou nepatrně lišit v závislosti na rozměru ráfků.
(●) Verze Doblò
(❑) Verze Doblò Cargo

233
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4
1340
600
525
1090
1140
1940
1000
500
100
601490
615
540
1090
1140
2030
1000
500
100
601370
600
525
1075
1075
1970
1000
500
100
601410
600
525
1075
1075
2010
1300
500
100
601450
600
525
1120
1140
2050
1500
500
100
60
2.0 Multijet
1.6 Multijet 1.4 T-JET
1.3 Multijet

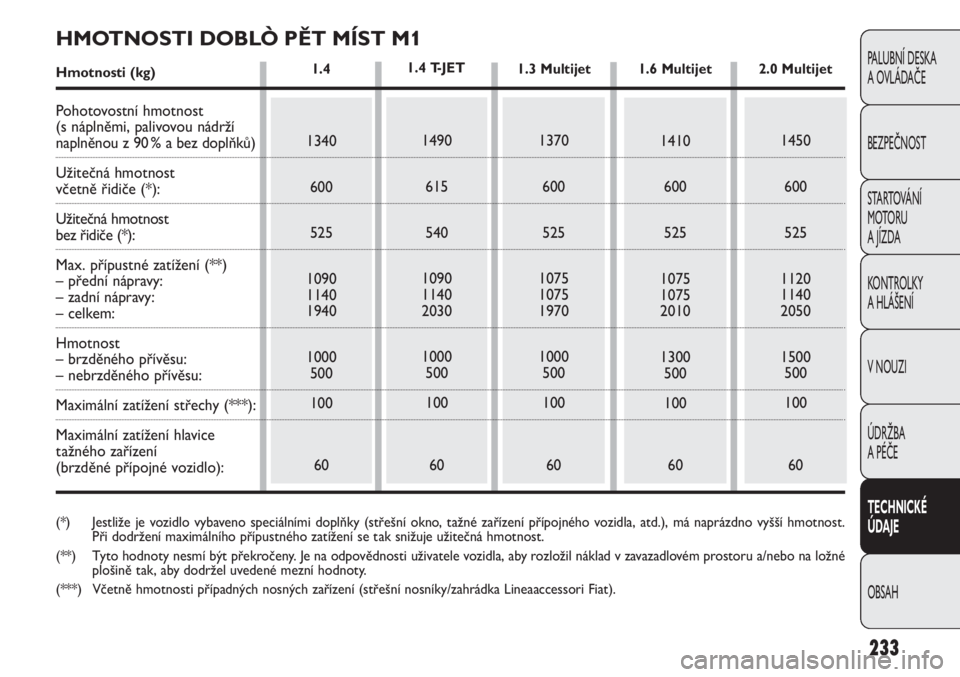

HMOTNOSTI DOBLÒ PĚT MÍST M1
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost
bez řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).

234
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1.4 1.6 Multijet 2.0 Multijet
1430
780
705
1120
1450
2210
1000
500
–
601500
900
825
1120
1450
2400
1300
500
–
601540
900
825
1120
1450
2440
1500
500
–
60

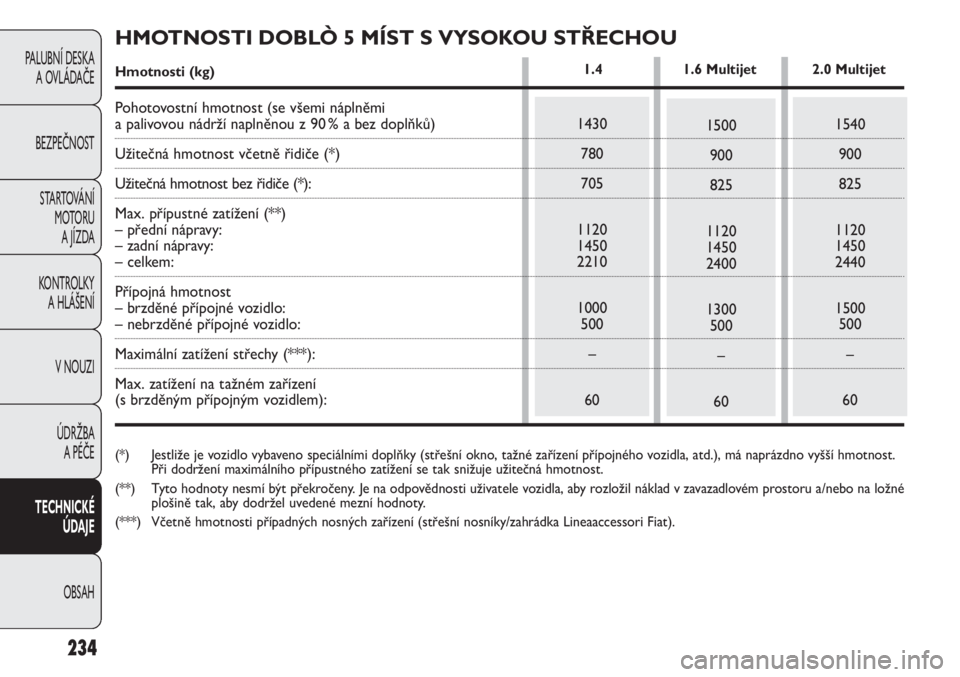

HMOTNOSTI DOBLÒ 5 MÍST S VYSOKOU STŘECHOU
Hmotnosti (kg)
Pohotovostní hmotnost (se všemi náplněmi a palivovou nádrží naplněnou z 90 % a bez doplňků)
Užitečná hmotnost včetně řidiče (*)
Užitečná hmotnost bez řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Přípojná hmotnost
– brzděné přípojné vozidlo:
– nebrzděné přípojné vozidlo:
Maximální zatížení střechy (***):
Max. zatížení na tažném zařízení
(s brzděným přípojným vozidlem):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).

235
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1480
685
610
1120
1140
2165
1500
500
100
60
1.4
1370
685
610
1090
1170
2055
1000
500
100
601490
720
645
1120
1160
2135
1000
500
100
601400
685
610
1090
1140
2085
1000
500
100
60
1.6 Multijet
1430
685
610
1090
1140
2115
1000
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET

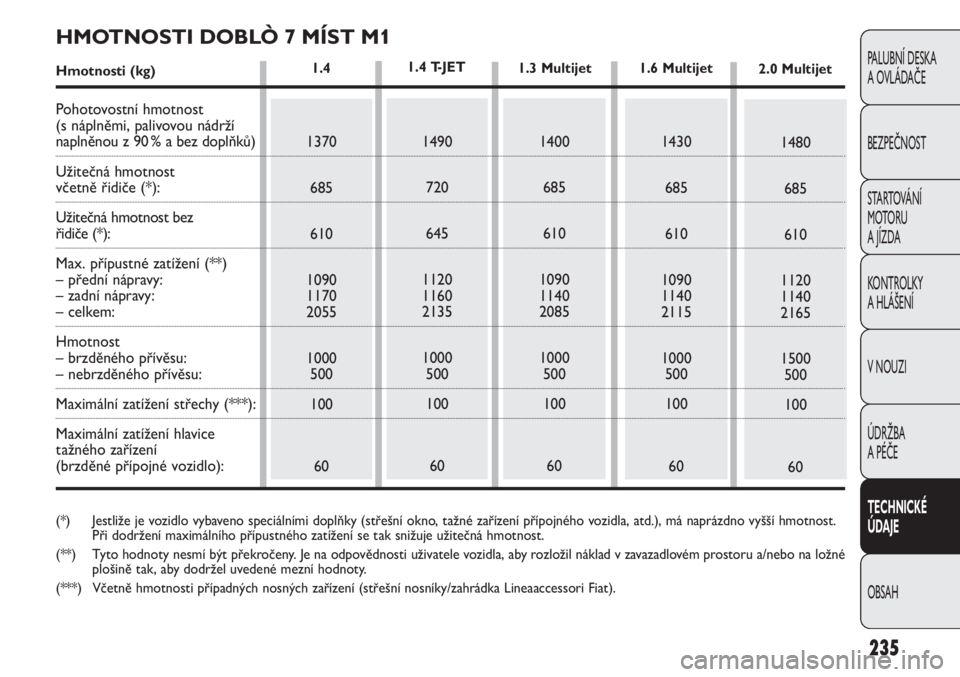

HMOTNOSTI DOBLÒ 7 MÍST M1
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).

236
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
1460
710
635
1120
1450
2170
1500
500
100
60
1.4
1350
710
635
1090
1450
2060
1000
500
100
601500
800
725
1090
1450
2225
1000
500
100
601380
710
635
1090
1310
2090
1000
500
100
60
1.6 Multijet
1420
710
635
1090
1310
2130
1300
500
100
60
2.0 Multijet 1.3 Multijet 1.4 T-JET

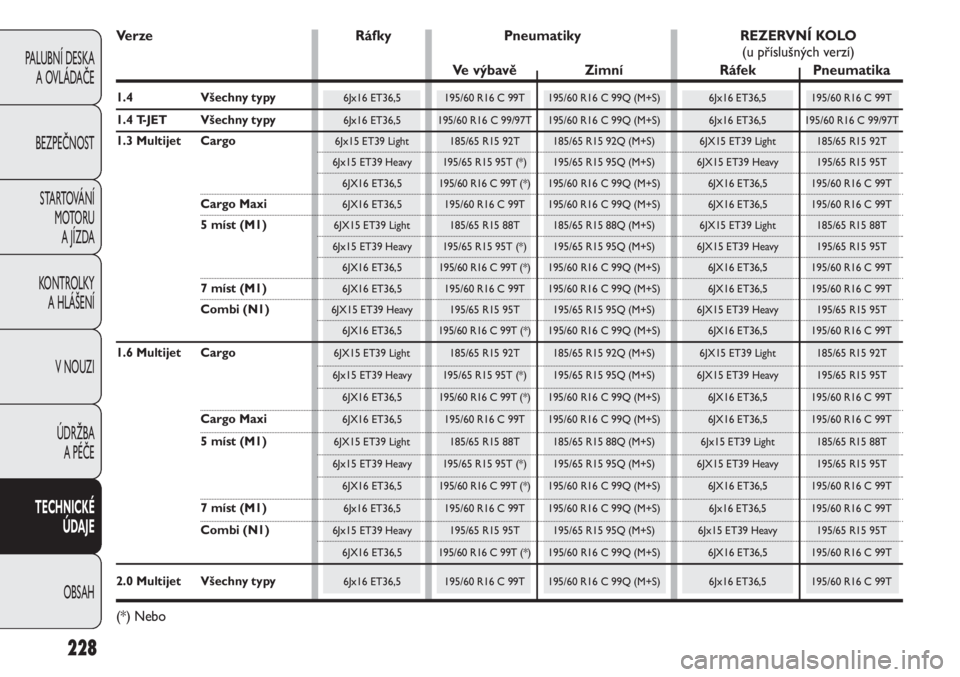

HMOTNOSTI DOBLÒ COMBI N1 S KRÁTKÝM ROZVOREM
Hmotnosti (kg)
Pohotovostní hmotnost
(s náplněmi, palivovou nádrží
naplněnou z 90 % a bez doplňků)
Užitečná hmotnost
včetně řidiče (*):
Užitečná hmotnost bez
řidiče (*):
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Hmotnost
– brzděného přívěsu:
– nebrzděného přívěsu:
Maximální zatížení střechy (***):
Maximální zatížení hlavice
tažného zařízení
(brzděné přípojné vozidlo):
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, tažné zařízení přípojného vozidla, atd.), má naprázdno vyšší hmotnost.
Při dodržení maximálního přípustného zatížení se tak snižuje užitečná hmotnost.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
(***) Včetně hmotnosti případných nosných zařízení (střešní nosníky/zahrádka Lineaaccessori Fiat).
