isofix FIAT DOBLO COMBI 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

126
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0109m
рис. 116
F0V0196m
рис. 117
ГРУППА 1
С весом детей от 9 до 18 кг их можно перевозить лицом по
направлению движения, рис. 117. ГРУППА 0 и 0+
Дети весом до 13 кг должны перевозиться в автоколыбе-
лях, установленных против направления движения, как по-
казано на рис. 116. Такие колыбели поддерживают голову
и снижают нагрузки на шею в случае резкого торможения
автомобиля.
Автокресло удерживается ремнями безопасности автомо-
биля, как показано на рис. 116, а ребенок в свою очередь
должен удерживаться с помощью встроенных в нее рем-
ней.
На рисунке установка кресла показана
только в качестве примера. Установку дет-
ского кресла выполнять в обязательном порядке со-
гласно прилагаемым к нему инструкциям.
ВНИМАНИЕ
Существуют детские кресла с крепления-
ми Isofix, позволяющими надежно крепить
кресло к сиденью и не использовать ремни без-
опасности автомобиля. Строго соблюдайте ин-
струкции по установке детских автокресел.
ВНИМАНИЕ
119-138 DOBLO LUM RUS 1e 21/07/14 16.42 Pagina 126

129CONOSCENZA
DEL
VEICOLOЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0V0113m
рис. 120

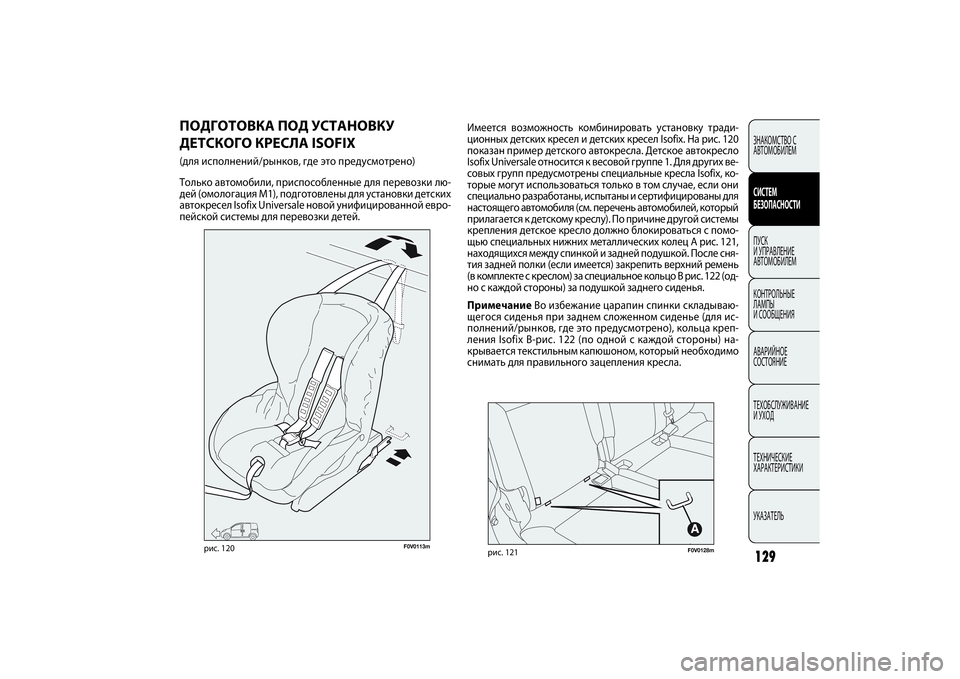

ПОДГОТОВКА ПОД УСТАНОВКУ
ДЕТСКОГО КРЕСЛА ISOFIX (для исполнений/рынков, где это предусмотрено)
Только автомобили, приспособленные для перевозки лю-
дей (омологация M1), подготовлены для установки детских
автокресел Isofix Universale новой унифицированной евро-
пейской системы для перевозки детей.
F0V0128m
рис. 121
Имеется возможность комбинировать установку тради-
ционных детских кресел и детских кресел Isofix. На рис. 120
показан пример детского автокресла. Детское автокресло
Isofix Universale относится к весовой группе 1. Для других ве-
совых групп предусмотрены специальные кресла Isofix, ко-
торые могут использоваться только в том случае, если они
специально разработаны, испытаны и сертифицированы для
настоящего автомобиля (см. перечень автомобилей, который
прилагается к детскому креслу). По причине другой системы
крепления детское кресло должно блокироваться с помо-
щью специальных нижних металлических колец рис. 121,
находящихся между спинкой и задней подушкой. После сня-
тия задней полки (если имеется) закрепить верхний ремень
(в комплекте с креслом) за специальное кольцо B рис. 122 (од-
но с каждой стороны) за подушкой заднего сиденья.
ПримечаниеВо избежание царапин спинки складываю-
щегося сиденья при заднем сложенном сиденье (для ис-
полнений/рынков, где это предусмотрено), кольца креп-
ления Isofix В-рис. 122 (по одной с каждой стороны) на-
крывается текстильным капюшоном, который необходимо
снимать для правильного зацепления кресла.
119-138 DOBLO LUM RUS 1e 21/07/14 16.42 Pagina 129

130
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

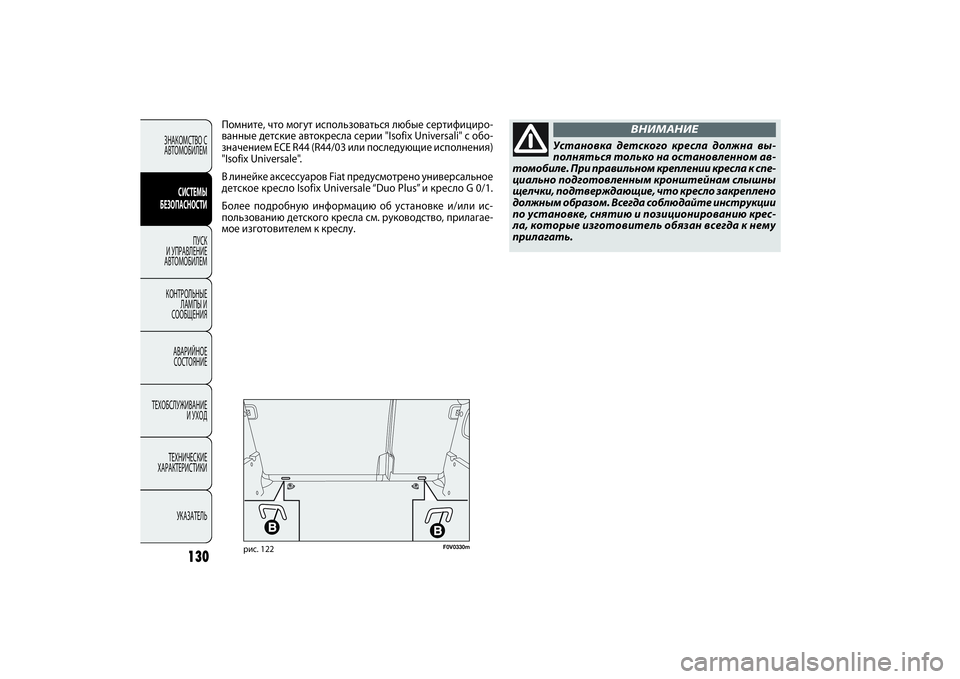

F0V0330m
рис. 122
Помните, что могут использоваться любые сертифициро-
ванные детские автокресла серии "Isofix Universali" с обо-
значением ECE R44 (R44/03 или последующие исполнения)
"Isofix Universale".
В линейке аксессуаров Fiat предусмотрено универсальное
детское кресло Isofix Universale “Duo Plus” и кресло G 0/1.
Более подробную информацию об установке и/или ис-
пользованию детского кресла см. руководство, прилагае-
мое изготовителем к креслу.
Установка детского кресла должна вы-
полняться только на остановленном ав-
томобиле. При правильном креплении кресла к спе-
циально подготовленным кронштейнам слышны
щелчки, подтверждающие, что кресло закреплено
должным образом. Всегда соблюдайте инструкции
по установке, снятию и позиционированию крес-
ла, которые изготовитель обязан всегда к нему
прилагать.
ВНИМАНИЕ
119-138 DOBLO LUM RUS 1e 21/07/14 16.42 Pagina 130

131CONOSCENZA
DEL
VEICOLOЗНАКОМСТВО С
АВТОМОБИЛЕМСИСТЕМ
БЕЗОПАСНОСТИПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
СООТВЕТСТВИЕ ПАССАЖИРСКИХ СИДЕНИЙ ДЛЯ УСТАНОВКИ ДЕТСКИХ КРЕСЕЛ ISOFIX
В соответствии с европейским законодательством ECE 16 в нижеследующей таблице показана возможность установки
детских автокресел Isofix на сиденья с креплениями Isofix.
E
D
C
D
C
B
B1
AIL
IL
IL
IL
IL
IUF
IUF
IUF Весовая группаНаправление Класс положение Isofix
кресла категория Isofix боковое заднее
Группа от 0+ до 13 кгГруппа I от 9до 18 кгIUF: соответствует системам удержания детских автокресел Isofix, установленных по направлению движения, универ-
сального типа (с третьей верхней точкой крепления), прошедших омологацию для использования в соответствую-
щей весовой группе.
IL: соответствует особым системам удержания детских автокресел типа Isofix, специально разработанным и сертифици-
рованным для данного типа автомобиля.
Против направления движения
Против направления движения
Против направления движения
Против направления движения
Против направления движения
По направлению движения
По направлению движения
По направлению движения
119-138 DOBLO LUM RUS 1e 21/07/14 16.42 Pagina 131

271ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИУКАЗАТЕЛЬ
Isofix (детское автокресло) ..............129
– предусмотренные
приспособления для установки
детского кресла ..............................129
– пригодность для установки
детских кресел ................................131M
SR (система) .......................................100
Paraflu
UP
– проверка уровня и
доливание .........................................203
– характеристики ..............................252Rim Protector (шины)...........................227Start&Stop (система)............................108Аварийные огни
– включение ...........................................70
Аварийные ситуации ..........................161Аварийный запуск................................161
– запуск двигателя от
вспомогательного
аккумулятора ...................................161
– запуск с использованием
сил инерции......................................162
Авторадио (устройство для
установки) ....................................113-114
Аккумуляторная батарея...................206
– замена .................................................207
– запуск двигателя от
вспомогательного
аккумулятора ...................................161
– зарядка................................................194
– рекомендации по продлению
срока службы ...................................208
– техобслуживание ...........................208
Антифриз
– проверка уровня и
доливание .........................................202
– характеристики ..............................252
Багажный отсек ......................................85
– задняя полка (снятие) .....................88
АBS ...............................................................96
ASR (система)...........................................100Brake assist (система) ............................98CO2на выхлопе ....................................261
Cruise Control (регулятор
постоянной скорости) .......................63
Dead lock (функция взаимной
блокировки) .............................................8
DPF (ловушка твердых частиц) .......118EOBD (система) .....................................106
ESC (система) ............................................98Fiat CODE ......................................................4
Follow me home (система задержки
выключения фар) .................................60Hill Holder (система)...............................99
УКАЗАТЕЛЬ
271-282 DOBLO LUM RUS 1e 23/07/14 13.10 Pagina 271
