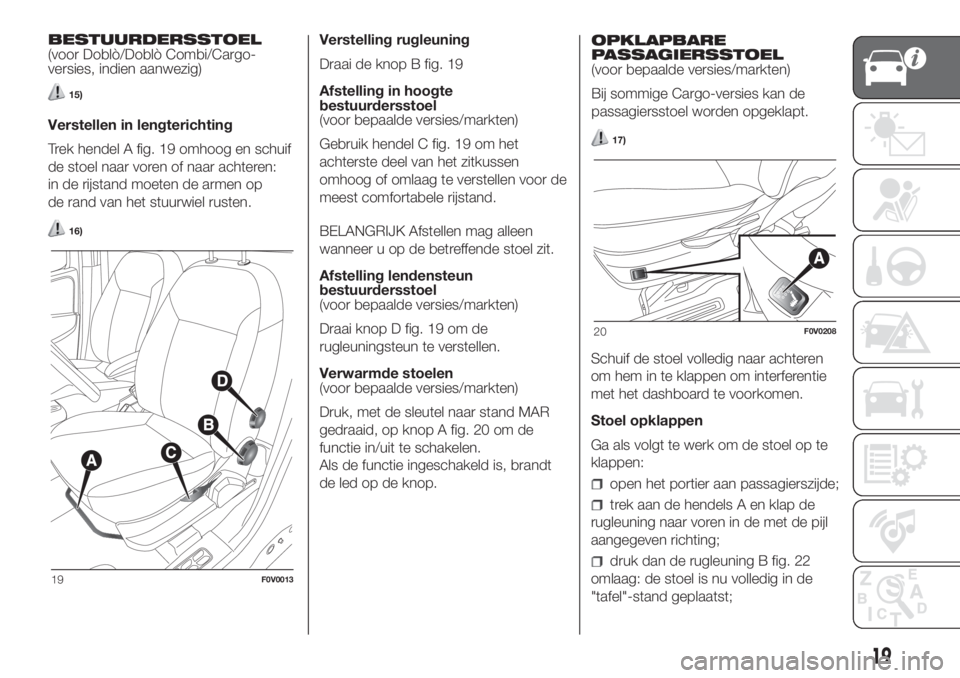

BESTUURDERSSTOEL
(voor Doblò/Doblò Combi/Cargo-
versies, indien aanwezig)
15)
Verstellen in lengterichting
Trek hendel A fig. 19 omhoog en schuif
de stoel naar voren of naar achteren:
in de rijstand moeten de armen op
de rand van het stuurwiel rusten.
16)
Verstelling rugleuning
Draai de knop B fig. 19
Afstelling in hoogte
bestuurdersstoel
(voor bepaalde versies/markten)
Gebruik hendel C fig. 19 om het
achterste deel van het zitkussen
omhoog of omlaag te verstellen voor de
meest comfortabele rijstand.
BELANGRIJK Afstellen mag alleen
wanneer u op de betreffende stoel zit.
Afstelling lendensteun
bestuurdersstoel
(voor bepaalde versies/markten)
Draai knop D fig. 19 om de
rugleuningsteun te verstellen.
Verwarmde stoelen
(voor bepaalde versies/markten)
Druk, met de sleutel naar stand MAR
gedraaid, op knop A fig. 20 om de
functie in/uit te schakelen.
Als de functie ingeschakeld is, brandt
de led op de knop.OPKLAPBARE
PASSAGIERSSTOEL
(voor bepaalde versies/markten)
Bij sommige Cargo-versies kan de
passagiersstoel worden opgeklapt.
17)
Schuif de stoel volledig naar achteren
om hem in te klappen om interferentie
met het dashboard te voorkomen.
Stoel opklappen
Ga als volgt te werk om de stoel op te
klappen:
open het portier aan passagierszijde;
trek aan de hendels A en klap de
rugleuning naar voren in de met de pijl
aangegeven richting;
druk dan de rugleuning B fig. 22
omlaag: de stoel is nu volledig in de
"tafel"-stand geplaatst;
19F0V0013
20F0V0208
19

Stoel terugzetten
Om te stoel weer in de normale stand
te zetten, als volgt te werk gaan:
neem lip A fig. 24 en til de
rugleuning omhoog;
gebruik hendels B fig. 25 en til de
rugleuning verder op.
18) 19)
TOEGANG TOT DE
ACHTERSTOELEN
(Versies Doblò en Doblò Combi)
Om toegang te krijgen tot de
achterstoelen, een van de
zijschuifdeuren openen (zie "Portieren"
in dit hoofdstuk).
STOEL INKLAPBAAR IN
TAFELSTAND
(Versies Doblò en Doblò Combi, indien
aanwezig)
Bij sommige versies kan de stoel
ingeklapt worden in "tafel"-stand.
20)
Schuif de stoel volledig naar achteren
om hem in tafelstand in te klappen
om interferentie met het dashboard te
voorkomen.
21F0V0142
22F0V0143
23F0V0144
24F0V0145
25F0V0146
20
KENNISMAKING MET DE AUTO

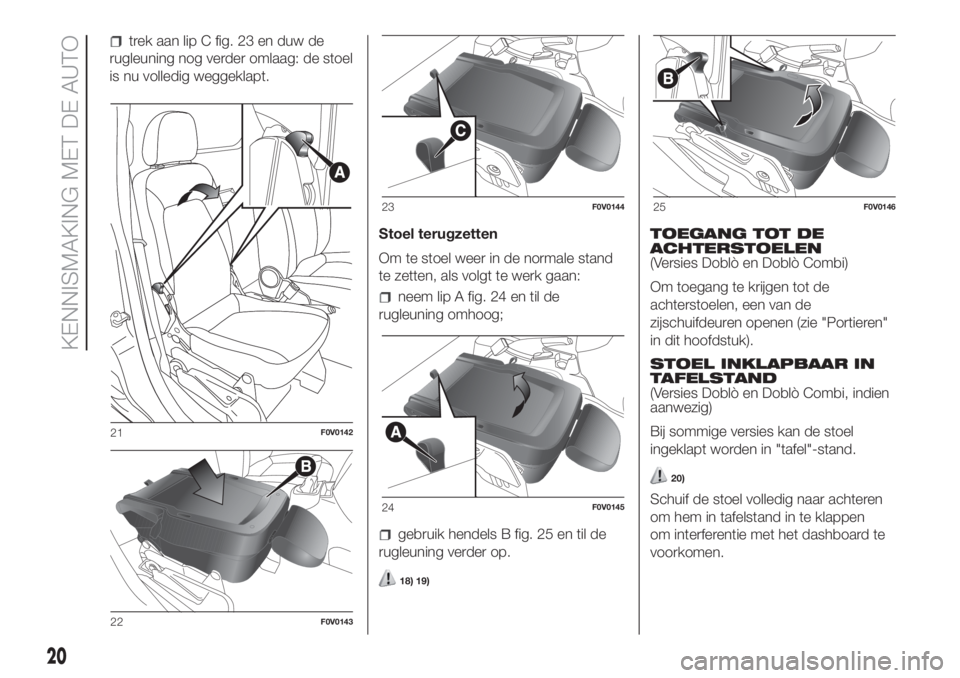

trek aan lip C fig. 23 en duw de
rugleuning nog verder omlaag: de stoel
is nu volledig weggeklapt.

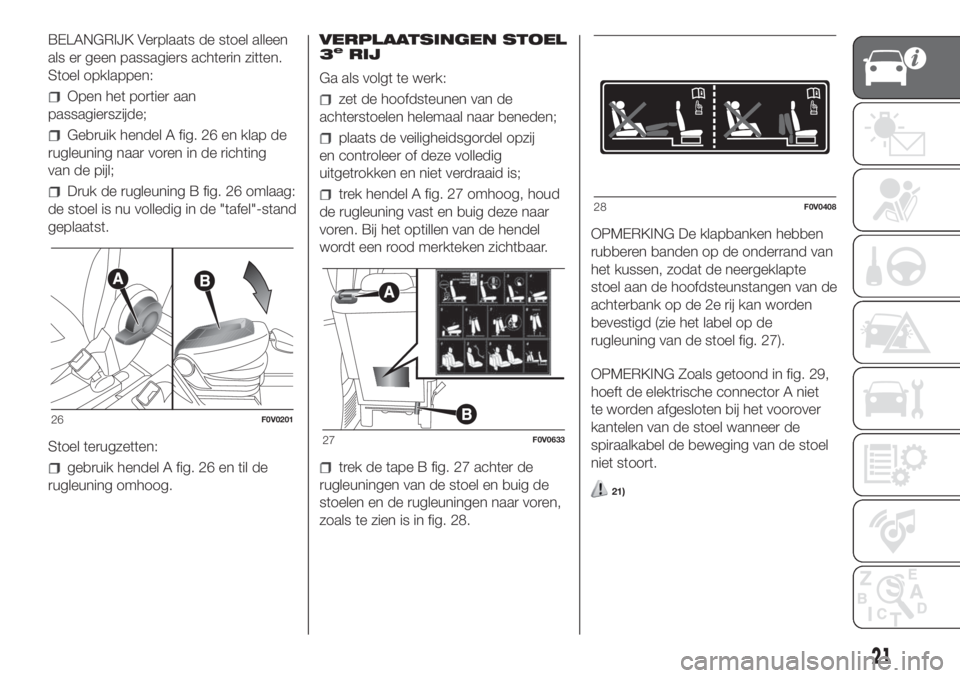

BELANGRIJK Verplaats de stoel alleen
als er geen passagiers achterin zitten.
Stoel opklappen:
Open het portier aan
passagierszijde;
Gebruik hendel A fig. 26 en klap de
rugleuning naar voren in de richting
van de pijl;
Druk de rugleuning B fig. 26 omlaag:
de stoel is nu volledig in de "tafel"-stand
geplaatst.
Stoel terugzetten:
gebruik hendel A fig. 26 en til de
rugleuning omhoog.VERPLAATSINGEN STOEL
3
eRIJ
Ga als volgt te werk:
zet de hoofdsteunen van de
achterstoelen helemaal naar beneden;
plaats de veiligheidsgordel opzij
en controleer of deze volledig
uitgetrokken en niet verdraaid is;
trek hendel A fig. 27 omhoog, houd
de rugleuning vast en buig deze naar
voren. Bij het optillen van de hendel
wordt een rood merkteken zichtbaar.
trek de tape B fig. 27 achter de
rugleuningen van de stoel en buig de
stoelen en de rugleuningen naar voren,
zoals te zien is in fig. 28.OPMERKING De klapbanken hebben
rubberen banden op de onderrand van
het kussen, zodat de neergeklapte
stoel aan de hoofdsteunstangen van de
achterbank op de 2e rij kan worden
bevestigd (zie het label op de
rugleuning van de stoel fig. 27).
OPMERKING Zoals getoond in fig. 29,
hoeft de elektrische connector A niet
te worden afgesloten bij het voorover
kantelen van de stoel wanneer de
spiraalkabel de beweging van de stoel
niet stoort.
21)
26F0V0201
27F0V0633
28F0V0408
21

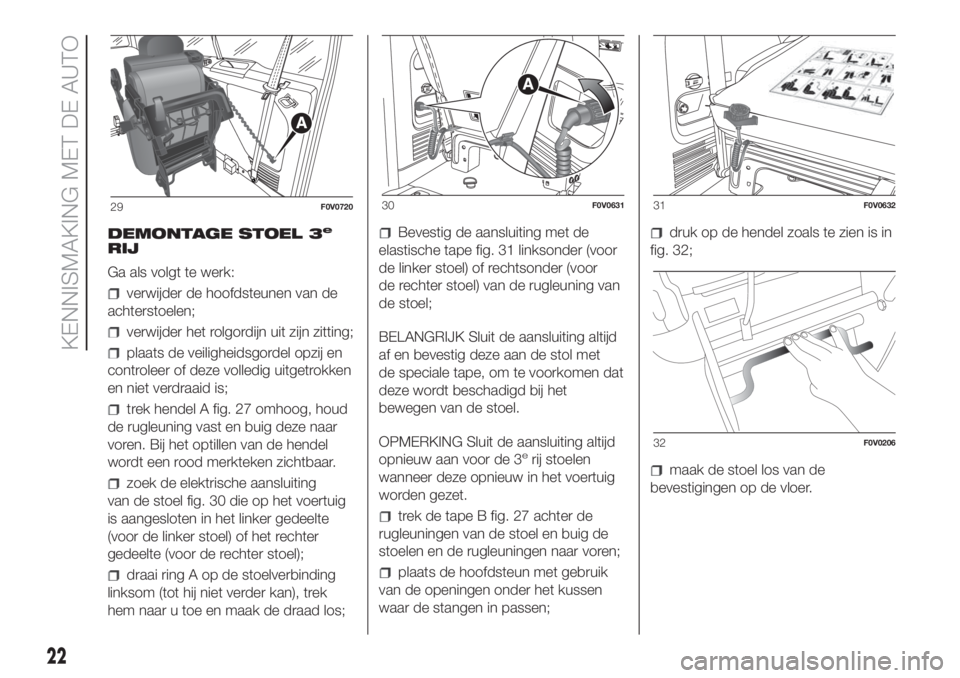

DEMONTAGE STOEL 3e
RIJ
Ga als volgt te werk:
verwijder de hoofdsteunen van de
achterstoelen;
verwijder het rolgordijn uit zijn zitting;
plaats de veiligheidsgordel opzij en
controleer of deze volledig uitgetrokken
en niet verdraaid is;
trek hendel A fig. 27 omhoog, houd
de rugleuning vast en buig deze naar
voren. Bij het optillen van de hendel
wordt een rood merkteken zichtbaar.
zoek de elektrische aansluiting
van de stoel fig. 30 die op het voertuig
is aangesloten in het linker gedeelte
(voor de linker stoel) of het rechter
gedeelte (voor de rechter stoel);
draai ring A op de stoelverbinding
linksom (tot hij niet verder kan), trek
hem naar u toe en maak de draad los;
Bevestig de aansluiting met de
elastische tape fig. 31 linksonder (voor
de linker stoel) of rechtsonder (voor
de rechter stoel) van de rugleuning van
de stoel;
BELANGRIJK Sluit de aansluiting altijd
af en bevestig deze aan de stol met
de speciale tape, om te voorkomen dat
deze wordt beschadigd bij het
bewegen van de stoel.
OPMERKING Sluit de aansluiting altijd
opnieuw aan voor de 3
erij stoelen
wanneer deze opnieuw in het voertuig
worden gezet.
trek de tape B fig. 27 achter de
rugleuningen van de stoel en buig de
stoelen en de rugleuningen naar voren;
plaats de hoofdsteun met gebruik
van de openingen onder het kussen
waar de stangen in passen;
druk op de hendel zoals te zien is in
fig. 32;
maak de stoel los van de
bevestigingen op de vloer.
29F0V072030F0V063131F0V0632
32F0V0206
22
KENNISMAKING MET DE AUTO

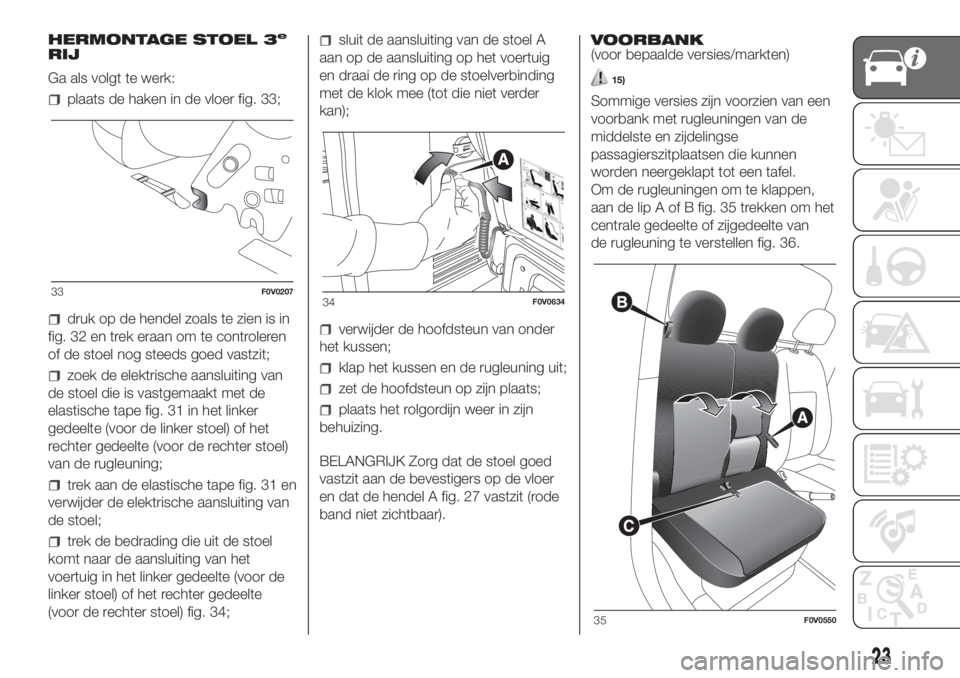

HERMONTAGE STOEL 3e
RIJ
Ga als volgt te werk:
plaats de haken in de vloer fig. 33;
druk op de hendel zoals te zien is in
fig. 32 en trek eraan om te controleren
of de stoel nog steeds goed vastzit;
zoek de elektrische aansluiting van
de stoel die is vastgemaakt met de
elastische tape fig. 31 in het linker
gedeelte (voor de linker stoel) of het
rechter gedeelte (voor de rechter stoel)
van de rugleuning;
trek aan de elastische tape fig. 31 en
verwijder de elektrische aansluiting van
de stoel;
trek de bedrading die uit de stoel
komt naar de aansluiting van het
voertuig in het linker gedeelte (voor de
linker stoel) of het rechter gedeelte
(voor de rechter stoel) fig. 34;
sluit de aansluiting van de stoel A
aan op de aansluiting op het voertuig
en draai de ring op de stoelverbinding
met de klok mee (tot die niet verder
kan);
verwijder de hoofdsteun van onder
het kussen;
klap het kussen en de rugleuning uit;
zet de hoofdsteun op zijn plaats;
plaats het rolgordijn weer in zijn
behuizing.
BELANGRIJK Zorg dat de stoel goed
vastzit aan de bevestigers op de vloer
en dat de hendel A fig. 27 vastzit (rode
band niet zichtbaar).VOORBANK
(voor bepaalde versies/markten)
15)
Sommige versies zijn voorzien van een
voorbank met rugleuningen van de
middelste en zijdelingse
passagierszitplaatsen die kunnen
worden neergeklapt tot een tafel.
Om de rugleuningen om te klappen,
aan de lip A of B fig. 35 trekken om het
centrale gedeelte of zijgedeelte van
de rugleuning te verstellen fig. 36.
33F0V020734F0V0634
35F0V0550
23

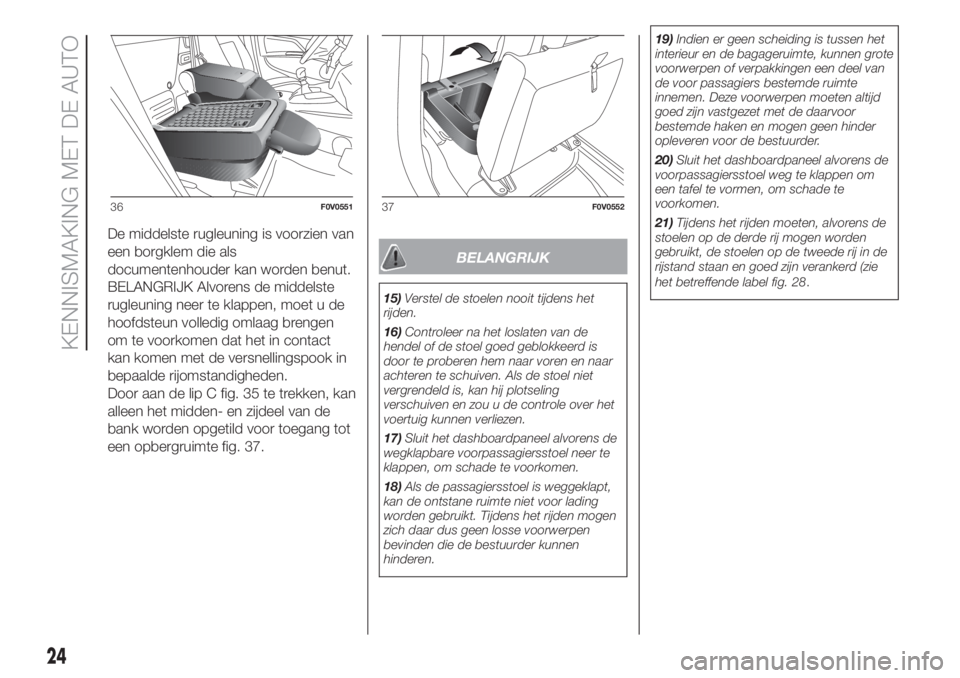

De middelste rugleuning is voorzien van
een borgklem die als
documentenhouder kan worden benut.
BELANGRIJK Alvorens de middelste
rugleuning neer te klappen, moet u de
hoofdsteun volledig omlaag brengen
om te voorkomen dat het in contact
kan komen met de versnellingspook in
bepaalde rijomstandigheden.
Door aan de lip C fig. 35 te trekken, kan
alleen het midden- en zijdeel van de
bank worden opgetild voor toegang tot
een opbergruimte fig. 37.
BELANGRIJK
15)Verstel de stoelen nooit tijdens het
rijden.
16)Controleer na het loslaten van de
hendel of de stoel goed geblokkeerd is
door te proberen hem naar voren en naar
achteren te schuiven. Als de stoel niet
vergrendeld is, kan hij plotseling
verschuiven en zou u de controle over het
voertuig kunnen verliezen.
17)Sluit het dashboardpaneel alvorens de
wegklapbare voorpassagiersstoel neer te
klappen, om schade te voorkomen.
18)Als de passagiersstoel is weggeklapt,
kan de ontstane ruimte niet voor lading
worden gebruikt. Tijdens het rijden mogen
zich daar dus geen losse voorwerpen
bevinden die de bestuurder kunnen
hinderen.19)Indien er geen scheiding is tussen het
interieur en de bagageruimte, kunnen grote
voorwerpen of verpakkingen een deel van
de voor passagiers bestemde ruimte
innemen. Deze voorwerpen moeten altijd
goed zijn vastgezet met de daarvoor
bestemde haken en mogen geen hinder
opleveren voor de bestuurder.
20)Sluit het dashboardpaneel alvorens de
voorpassagiersstoel weg te klappen om
een tafel te vormen, om schade te
voorkomen.
21)Tijdens het rijden moeten, alvorens de
stoelen op de derde rij mogen worden
gebruikt, de stoelen op de tweede rij in de
rijstand staan en goed zijn verankerd (zie
het betreffende label fig. 28.
36F0V055137F0V0552
24
KENNISMAKING MET DE AUTO

SCHEIDINGS-
WANDEN
SCHEIDINGSWAND
BESTAANDE UIT VAST
PANEEL
(voor bepaalde versies/markten)
Scheidt de passagiersruimte van de
laadruimte fig. 38.
Voor versies met een 3-zitsbank voorin
is het oprolmechanisme fig. 39
aangebracht in de afscherming van de
middelste veiligheidsgordel achterin.SCHEIDINGSWAND
BESTAANDE UIT VAST
PANEEL MET RUIT
(voor bepaalde versies/markten)
Dit heeft een ruit in het midden zodat u
de lading in de gaten kunt houden
fig. 40.
Voor versies met een 3-zitsbank voorin
is het oprolmechanisme fig. 39
aangebracht in de afscherming van de
middelste veiligheidsgordel achterin.
SCHEIDINGSWAND
BESTAANDE UIT
GEDEELD DRAAIEND
PANEEL
(voor bepaalde versies/markten)
Indien het noodzakelijk is lange,
omvangrijke ladingen te vervoeren, dan
kan het zijpaneel aan passagierszijde
verwijderd worden en bevestigd worden
aan het paneel aan bestuurderszijde,
dit gaat als volgt fig. 41:
leg de inklapbare passagiersstoel
plat (zie vorige pagina's);
draai, vanuit de laadruimte, de
vergrendelingshaak om, verwijder het
paneel, door het los te maken van de 4
pennen aan passagierszijde, en
monteer het paneel aan de pennen B
aan bestuurderszijde, draai vervolgens
vergrendelhaak A om.
Om de scheidingswand weer in zijn
normale stand te zetten, dezelfde
procedure in omgekeerde volgorde
uitvoeren.
38F0V0102
39F0V0620
40F0V0103
41F0V0219
25

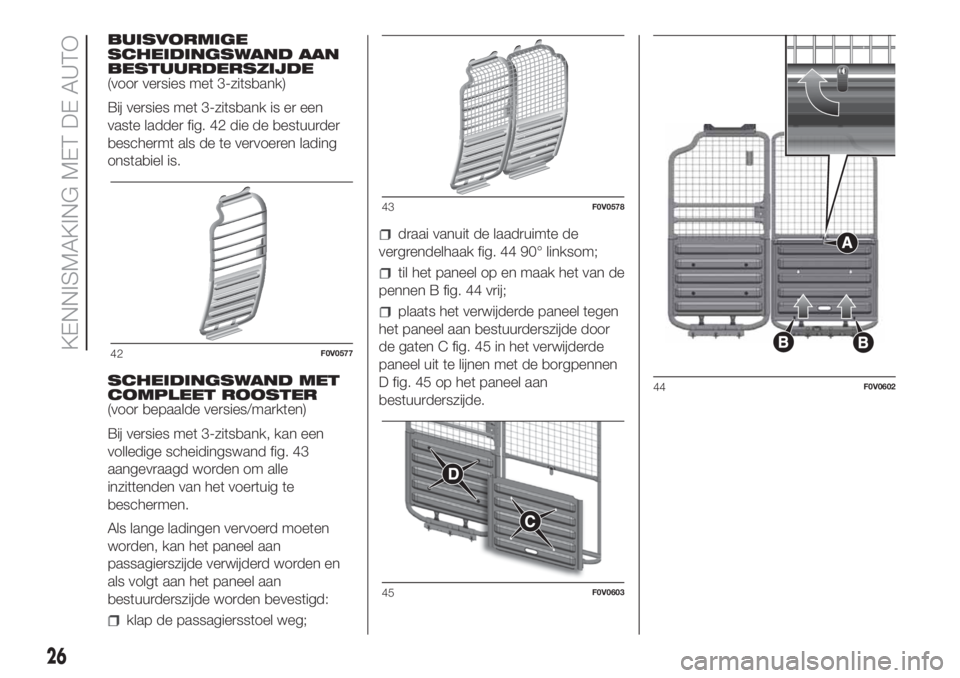

BUISVORMIGE
SCHEIDINGSWAND AAN
BESTUURDERSZIJDE
(voor versies met 3-zitsbank)
Bij versies met 3-zitsbank is er een
vaste ladder fig. 42 die de bestuurder
beschermt als de te vervoeren lading
onstabiel is.
SCHEIDINGSWAND MET
COMPLEET ROOSTER
(voor bepaalde versies/markten)
Bij versies met 3-zitsbank, kan een
volledige scheidingswand fig. 43
aangevraagd worden om alle
inzittenden van het voertuig te
beschermen.
Als lange ladingen vervoerd moeten
worden, kan het paneel aan
passagierszijde verwijderd worden en
als volgt aan het paneel aan
bestuurderszijde worden bevestigd:
klap de passagiersstoel weg;
draai vanuit de laadruimte de
vergrendelhaak fig. 44 90° linksom;
til het paneel op en maak het van de
pennen B fig. 44 vrij;
plaats het verwijderde paneel tegen
het paneel aan bestuurderszijde door
de gaten C fig. 45 in het verwijderde
paneel uit te lijnen met de borgpennen
D fig. 45 op het paneel aan
bestuurderszijde.
42F0V0577
43F0V0578
45F0V0603
44F0V0602
26
KENNISMAKING MET DE AUTO

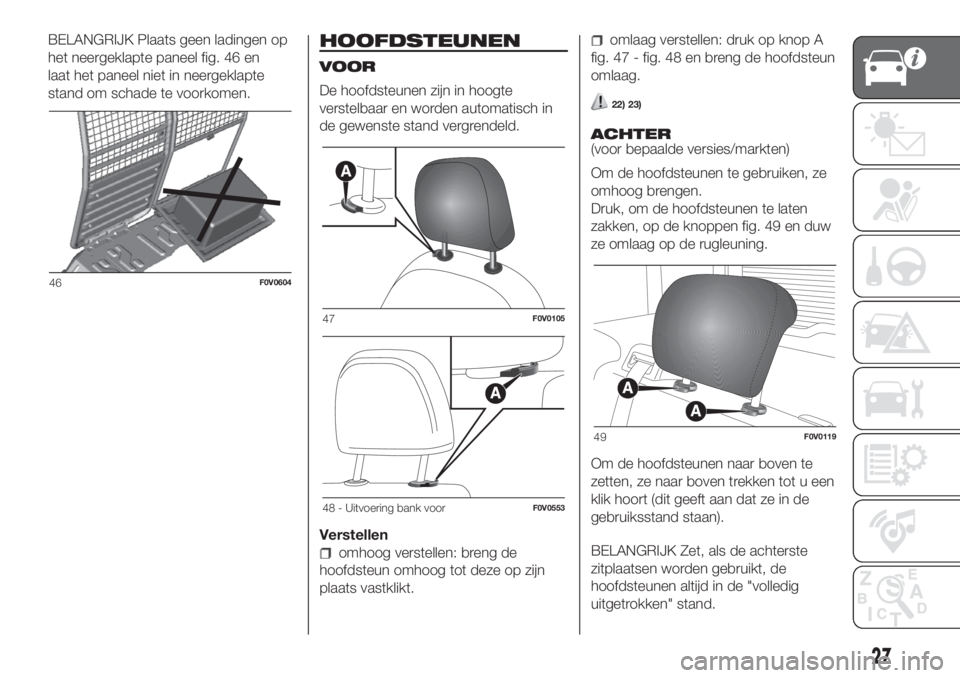

BELANGRIJK Plaats geen ladingen op
het neergeklapte paneel fig. 46 en
laat het paneel niet in neergeklapte
stand om schade te voorkomen.HOOFDSTEUNEN
VOOR
De hoofdsteunen zijn in hoogte
verstelbaar en worden automatisch in
de gewenste stand vergrendeld.
Verstellen
omhoog verstellen: breng de
hoofdsteun omhoog tot deze op zijn
plaats vastklikt.
omlaag verstellen: druk op knop A
fig. 47 - fig. 48 en breng de hoofdsteun
omlaag.
22) 23)
ACHTER
(voor bepaalde versies/markten)
Om de hoofdsteunen te gebruiken, ze
omhoog brengen.
Druk, om de hoofdsteunen te laten
zakken, op de knoppen fig. 49 en duw
ze omlaag op de rugleuning.
Om de hoofdsteunen naar boven te
zetten, ze naar boven trekken tot u een
klik hoort (dit geeft aan dat ze in de
gebruiksstand staan).
BELANGRIJK Zet, als de achterste
zitplaatsen worden gebruikt, de
hoofdsteunen altijd in de "volledig
uitgetrokken" stand.
47F0V0105
48 - Uitvoering bank voorF0V0553
49F0V0119
27
46F0V0604

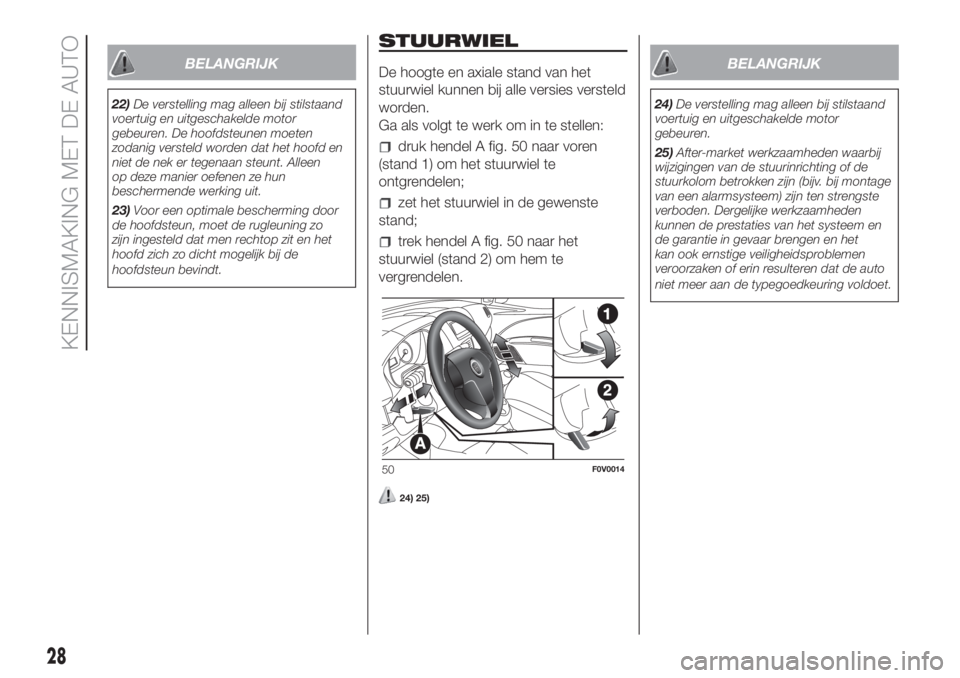

BELANGRIJK
22)De verstelling mag alleen bij stilstaand
voertuig en uitgeschakelde motor
gebeuren. De hoofdsteunen moeten
zodanig versteld worden dat het hoofd en
niet de nek er tegenaan steunt. Alleen
op deze manier oefenen ze hun
beschermende werking uit.
23)Voor een optimale bescherming door
de hoofdsteun, moet de rugleuning zo
zijn ingesteld dat men rechtop zit en het
hoofd zich zo dicht mogelijk bij de
hoofdsteun bevindt.
STUURWIEL
De hoogte en axiale stand van het
stuurwiel kunnen bij alle versies versteld
worden.
Ga als volgt te werk om in te stellen:
druk hendel A fig. 50 naar voren
(stand 1) om het stuurwiel te
ontgrendelen;
zet het stuurwiel in de gewenste
stand;
trek hendel A fig. 50 naar het
stuurwiel (stand 2) om hem te
vergrendelen.
24) 25)
BELANGRIJK
24)De verstelling mag alleen bij stilstaand
voertuig en uitgeschakelde motor
gebeuren.
25)After-market werkzaamheden waarbij
wijzigingen van de stuurinrichting of de
stuurkolom betrokken zijn (bijv. bij montage
van een alarmsysteem) zijn ten strengste
verboden. Dergelijke werkzaamheden
kunnen de prestaties van het systeem en
de garantie in gevaar brengen en het
kan ook ernstige veiligheidsproblemen
veroorzaken of erin resulteren dat de auto
niet meer aan de typegoedkeuring voldoet.
50F0V0014
28
KENNISMAKING MET DE AUTO
