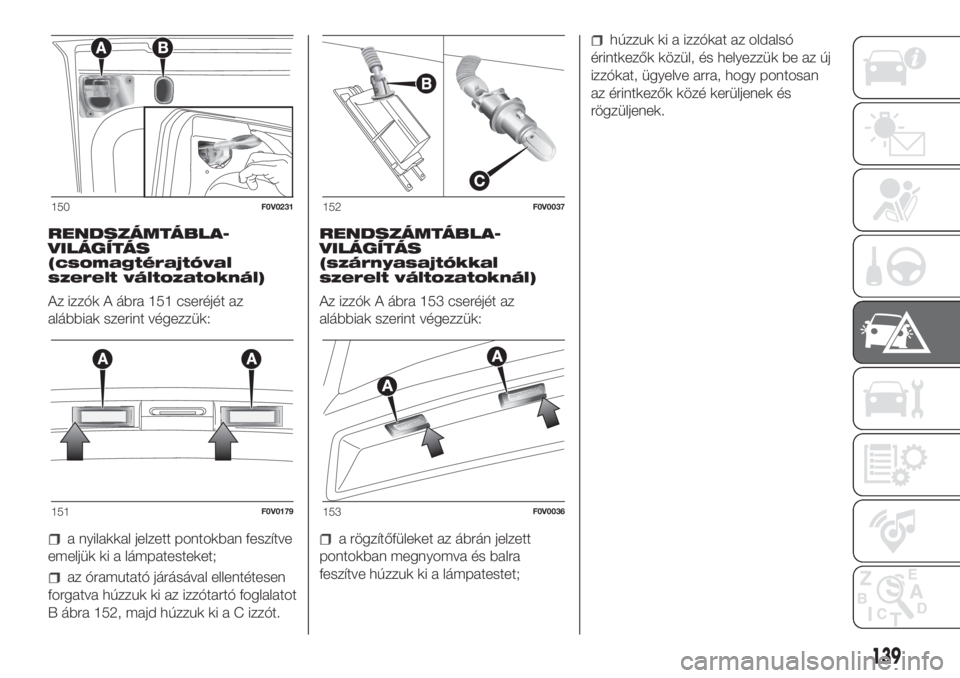

RENDSZÁMTÁBLA-
VILÁGÍTÁS
(csomagtérajtóval
szerelt változatoknál)
Az izzók A ábra 151 cseréjét az
alábbiak szerint végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a lámpatesteket;
az óramutató járásával ellentétesen
forgatva húzzuk ki az izzótartó foglalatot
B ábra 152, majd húzzuk ki a C izzót.RENDSZÁMTÁBLA-
VILÁGÍTÁS
(szárnyasajtókkal
szerelt változatoknál)
Az izzók A ábra 153 cseréjét az
alábbiak szerint végezzük:
a rögzítőfüleket az ábrán jelzett
pontokban megnyomva és balra
feszítve húzzuk ki a lámpatestet;
húzzuk ki a izzókat az oldalsó
érintkezők közül, és helyezzük be az új
izzókat, ügyelve arra, hogy pontosan
az érintkezők közé kerüljenek és
rögzüljenek.
150F0V0231
151F0V0179
152F0V0037
153F0V0036
139

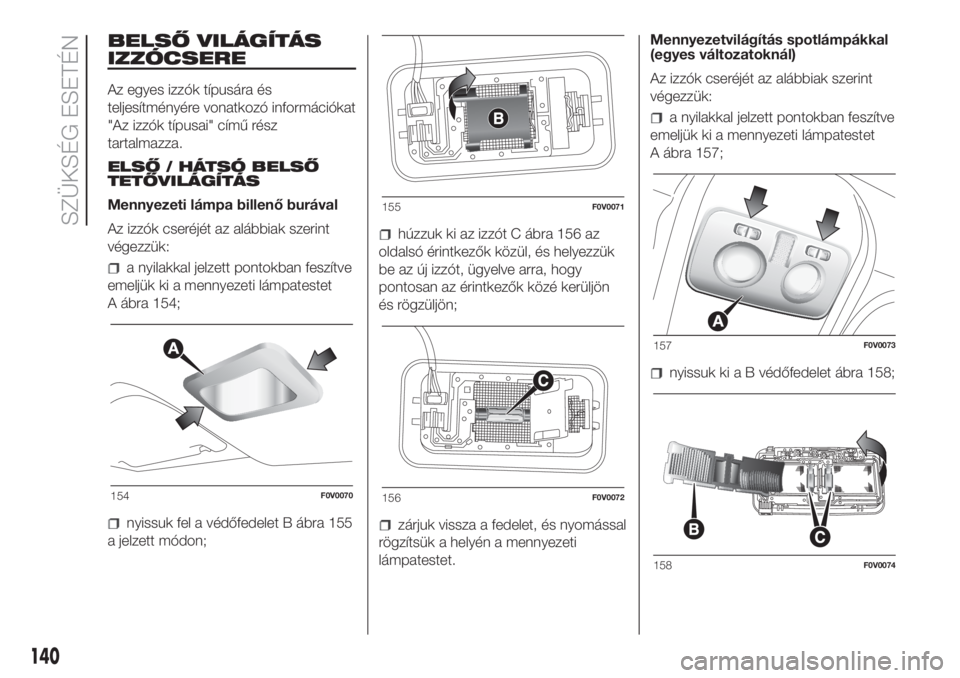

BELSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
"Az izzók típusai" című rész
tartalmazza.
ELSŐ / HÁTSÓ BELSŐ
TETŐVILÁGÍTÁS
Mennyezeti lámpa billenő burával
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 154;
nyissuk fel a védőfedelet B ábra 155
a jelzett módon;
húzzuk ki az izzót C ábra 156 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;
zárjuk vissza a fedelet, és nyomással
rögzítsük a helyén a mennyezeti
lámpatestet.Mennyezetvilágítás spotlámpákkal
(egyes változatoknál)
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 157;
nyissuk ki a B védőfedelet ábra 158;
154F0V0070
155F0V0071
156F0V0072
157F0V0073
158F0V0074
140
SZÜKSÉG ESETÉN

húzzuk ki a C izzókat az oldalsó
érintkezők közül, és helyezzük be az új
izzókat, ügyelve arra, hogy pontosan
az érintkezők közé kerüljenek és
rögzüljenek;
zárjuk vissza a B fedelet ábra 158,
és nyomással rögzítsük a helyén az
A mennyezeti lámpatestet ábra 157 az
érzékelhető reteszelődés megtörténtéig.

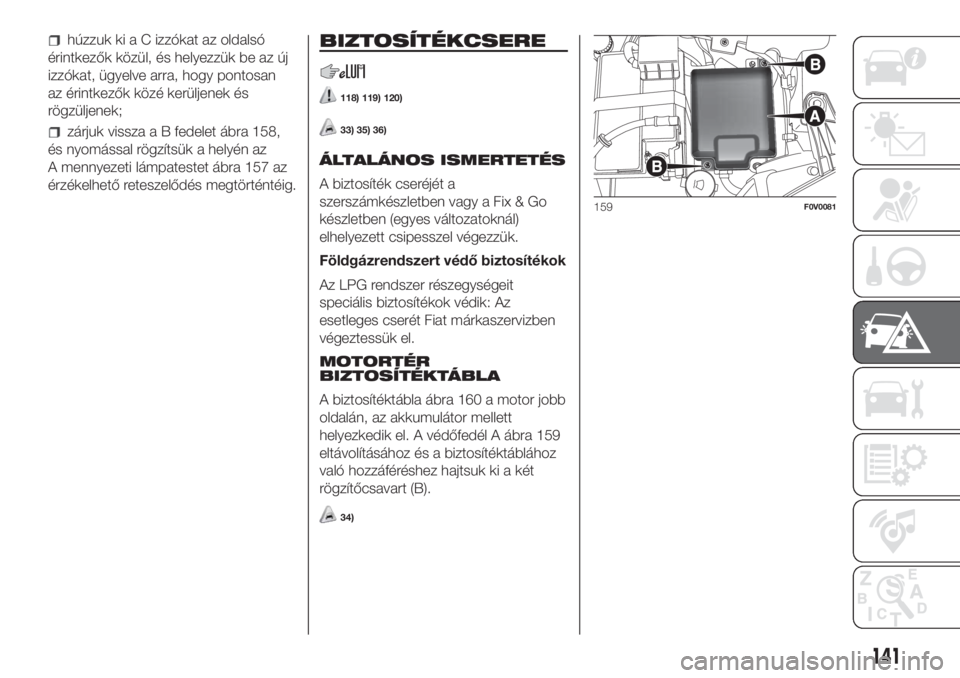

BIZTOSÍTÉKCSERE
118) 119) 120)
33) 35) 36)
ÁLTALÁNOS ISMERTETÉS
A biztosíték cseréjét a
szerszámkészletben vagy a Fix & Go
készletben (egyes változatoknál)
elhelyezett csipesszel végezzük.
Földgázrendszert védő biztosítékok
Az LPG rendszer részegységeit
speciális biztosítékok védik: Az
esetleges cserét Fiat márkaszervizben
végeztessük el.
MOTORTÉR
BIZTOSÍTÉKTÁBLA
A biztosítéktábla ábra 160 a motor jobb
oldalán, az akkumulátor mellett
helyezkedik el. A védőfedél A ábra 159
eltávolításához és a biztosítéktáblához
való hozzáféréshez hajtsuk ki a két
rögzítőcsavart (B).
34)
159F0V0081
141

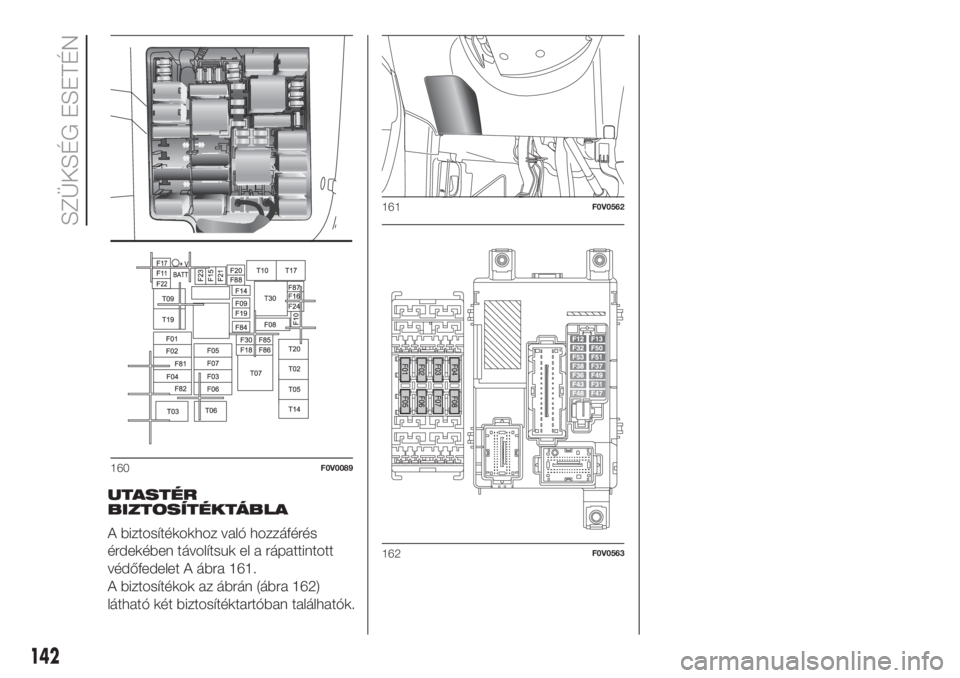

UTASTÉR
BIZTOSÍTÉKTÁBLA
A biztosítékokhoz való hozzáférés
érdekében távolítsuk el a rápattintott
védőfedelet A ábra 161.
A biztosítékok az ábrán (ábra 162)
látható két biztosítéktartóban találhatók.
160F0V0089
161F0V0562
162F0V0563
142
SZÜKSÉG ESETÉN

Motortér biztosítéktábla
ábra 159 - ábra 160
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Kétszárnyú ajtót nyitó relé (Cargo változat) F09 10
Egy hangú kürtF10 10
Távolsági fényszórókF14 15
Fűtött hátsó ablakF20 30
KödfényszóróF30 15
Hátsó csatlakozóaljzatF85 15
Utastér csatlakozóaljzatF86 15
143

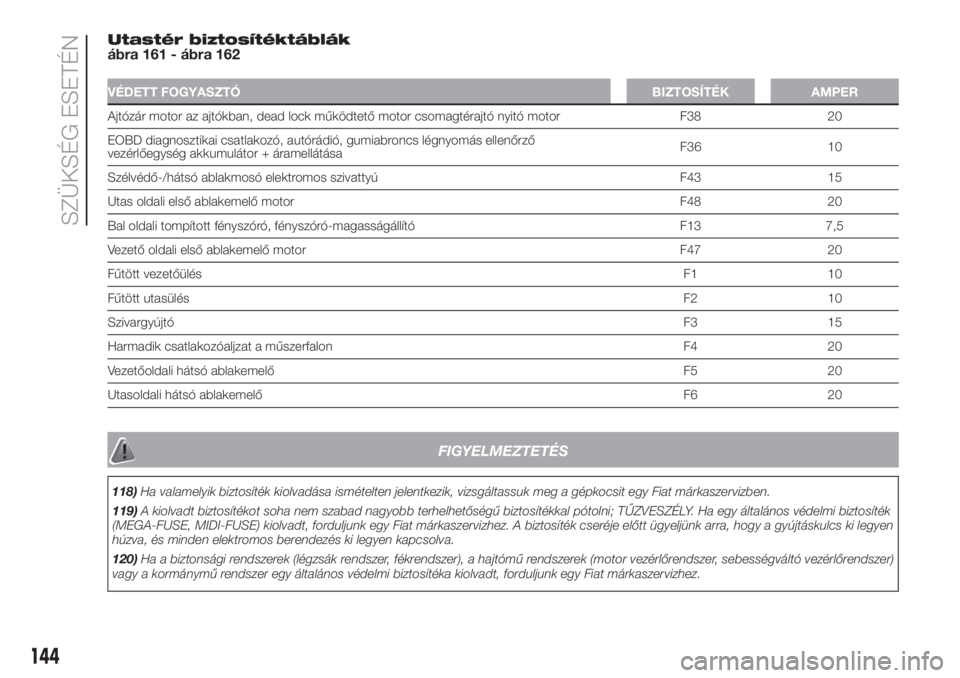

Utastér biztosítéktáblák
ábra 161 - ábra 162
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Ajtózár motor az ajtókban, dead lock működtető motor csomagtérajtó nyitó motor F38 20
EOBD diagnosztikai csatlakozó, autórádió, gumiabroncs légnyomás ellenőrző
vezérlőegység akkumulátor + áramellátásaF36 10
Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 15
Utas oldali első ablakemelő motor F48 20
Bal oldali tompított fényszóró, fényszóró-magasságállító F13 7,5
Vezető oldali első ablakemelő motor F47 20
Fűtött vezetőülésF1 10
Fűtött utasülésF2 10
SzivargyújtóF3 15
Harmadik csatlakozóaljzat a műszerfalon F4 20
Vezetőoldali hátsó ablakemelő F5 20
Utasoldali hátsó ablakemelőF6 20
FIGYELMEZTETÉS
118)Ha valamelyik biztosíték kiolvadása ismételten jelentkezik, vizsgáltassuk meg a gépkocsit egy Fiat márkaszervizben.
119)A kiolvadt biztosítékot soha nem szabad nagyobb terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY. Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Fiat márkaszervizhez. A biztosíték cseréje előtt ügyeljünk arra, hogy a gyújtáskulcs ki legyen
húzva, és minden elektromos berendezés ki legyen kapcsolva.
120)Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a hajtómű rendszerek (motor vezérlőrendszer, sebességváltó vezérlőrendszer)
vagy a kormánymű rendszer egy általános védelmi biztosítéka kiolvadt, forduljunk egy Fiat márkaszervizhez.
144
SZÜKSÉG ESETÉN

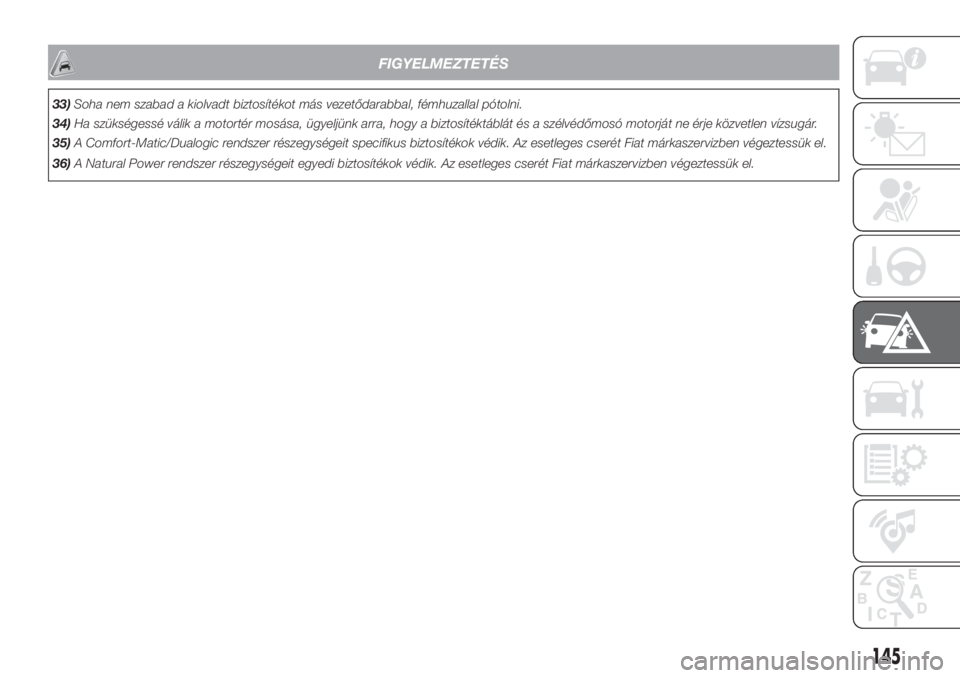

FIGYELMEZTETÉS
33)Soha nem szabad a kiolvadt biztosítékot más vezetődarabbal, fémhuzallal pótolni.
34)Ha szükségessé válik a motortér mosása, ügyeljünk arra, hogy a biztosítéktáblát és a szélvédőmosó motorját ne érje közvetlen vízsugár.
35)A Comfort-Matic/Dualogic rendszer részegységeit specifikus biztosítékok védik. Az esetleges cserét Fiat márkaszervizben végeztessük el.
36)A Natural Power rendszer részegységeit egyedi biztosítékok védik. Az esetleges cserét Fiat márkaszervizben végeztessük el.
145

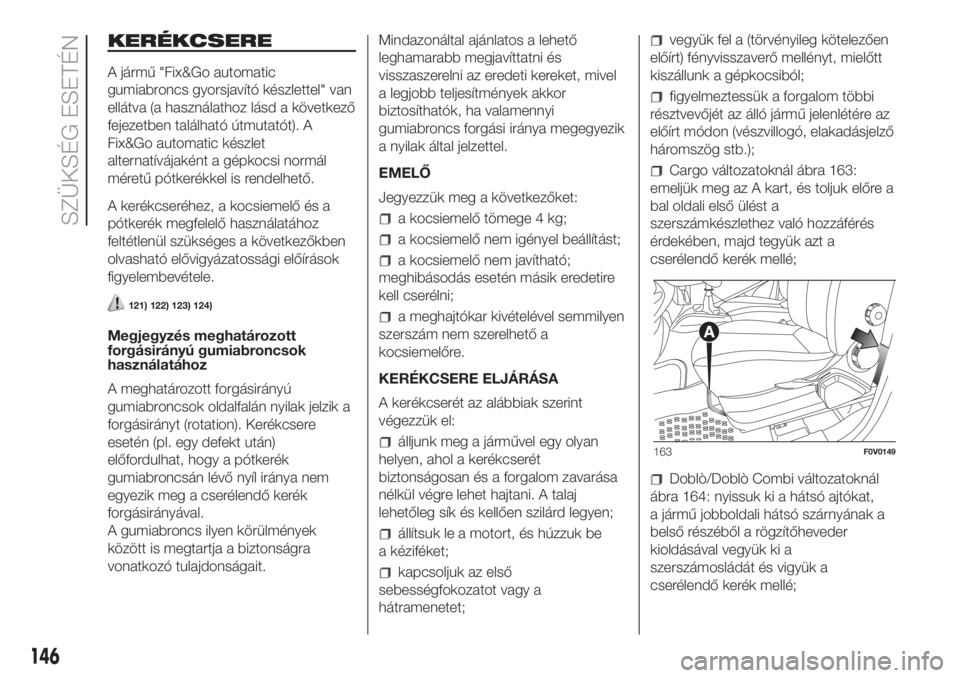

KERÉKCSERE
A jármű "Fix&Go automatic
gumiabroncs gyorsjavító készlettel" van
ellátva (a használathoz lásd a következő
fejezetben található útmutatót). A
Fix&Go automatic készlet
alternatívájaként a gépkocsi normál
méretű pótkerékkel is rendelhető.
A kerékcseréhez, a kocsiemelő és a
pótkerék megfelelő használatához
feltétlenül szükséges a következőkben
olvasható elővigyázatossági előírások
figyelembevétele.
121) 122) 123) 124)
Megjegyzés meghatározott
forgásirányú gumiabroncsok
használatához
A meghatározott forgásirányú
gumiabroncsok oldalfalán nyilak jelzik a
forgásirányt (rotation). Kerékcsere
esetén (pl. egy defekt után)
előfordulhat, hogy a pótkerék
gumiabroncsán lévő nyíl iránya nem
egyezik meg a cserélendő kerék
forgásirányával.
A gumiabroncs ilyen körülmények
között is megtartja a biztonságra
vonatkozó tulajdonságait.Mindazonáltal ajánlatos a lehető
leghamarabb megjavíttatni és
visszaszerelni az eredeti kereket, mivel
a legjobb teljesítmények akkor
biztosíthatók, ha valamennyi
gumiabroncs forgási iránya megegyezik
a nyilak által jelzettel.
EMELŐ
Jegyezzük meg a következőket:
a kocsiemelő tömege 4 kg;
a kocsiemelő nem igényel beállítást;
a kocsiemelő nem javítható;
meghibásodás esetén másik eredetire
kell cserélni;
a meghajtókar kivételével semmilyen
szerszám nem szerelhető a
kocsiemelőre.
KERÉKCSERE ELJÁRÁSA
A kerékcserét az alábbiak szerint
végezzük el:
álljunk meg a járművel egy olyan
helyen, ahol a kerékcserét
biztonságosan és a forgalom zavarása
nélkül végre lehet hajtani. A talaj
lehetőleg sík és kellően szilárd legyen;
állítsuk le a motort, és húzzuk be
a kéziféket;
kapcsoljuk az első
sebességfokozatot vagy a
hátramenetet;
vegyük fel a (törvényileg kötelezően
előírt) fényvisszaverő mellényt, mielőtt
kiszállunk a gépkocsiból;
figyelmeztessük a forgalom többi
résztvevőjét az álló jármű jelenlétére az
előírt módon (vészvillogó, elakadásjelző
háromszög stb.);
Cargo változatoknál ábra 163:
emeljük meg az A kart, és toljuk előre a
bal oldali első ülést a
szerszámkészlethez való hozzáférés
érdekében, majd tegyük azt a
cserélendő kerék mellé;
Doblò/Doblò Combi változatoknál
ábra 164: nyissuk ki a hátsó ajtókat,
a jármű jobboldali hátsó szárnyának a
belső részéből a rögzítőheveder
kioldásával vegyük ki a
szerszámosládát és vigyük a
cserélendő kerék mellé;
163F0V0149
146
SZÜKSÉG ESETÉN

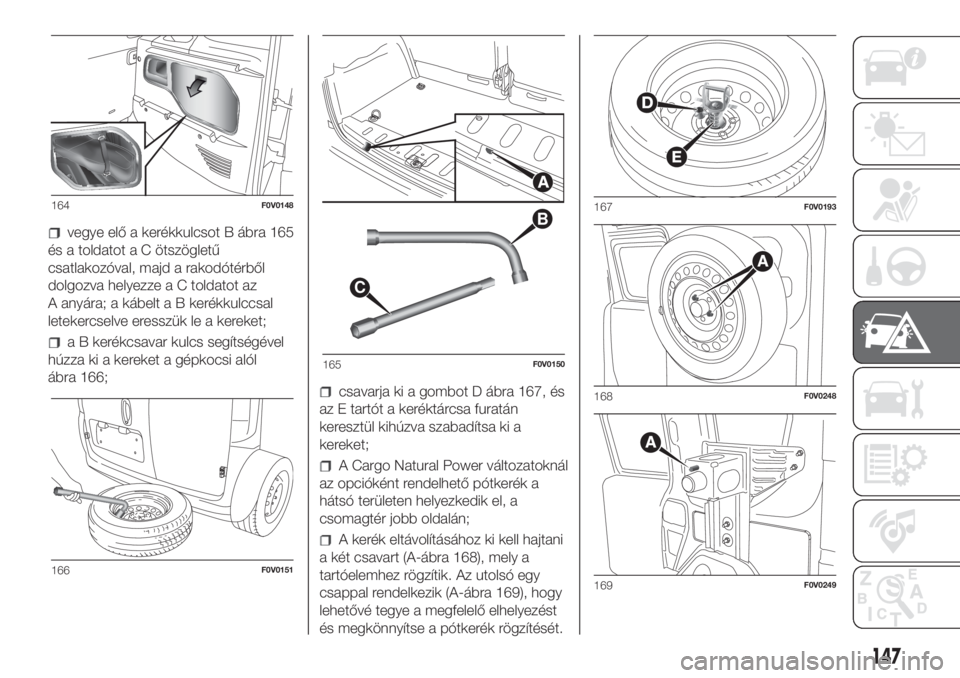

vegye elő a kerékkulcsot B ábra 165
és a toldatot a C ötszögletű
csatlakozóval, majd a rakodótérből
dolgozva helyezze a C toldatot az
A anyára; a kábelt a B kerékkulccsal
letekercselve eresszük le a kereket;
a B kerékcsavar kulcs segítségével
húzza ki a kereket a gépkocsi alól
ábra 166;
csavarja ki a gombot D ábra 167, és
az E tartót a keréktárcsa furatán
keresztül kihúzva szabadítsa ki a
kereket;
A Cargo Natural Power változatoknál
az opcióként rendelhető pótkerék a
hátsó területen helyezkedik el, a
csomagtér jobb oldalán;
A kerék eltávolításához ki kell hajtani
a két csavart (A-ábra 168), mely a
tartóelemhez rögzítik. Az utolsó egy
csappal rendelkezik (A-ábra 169), hogy
lehetővé tegye a megfelelő elhelyezést
és megkönnyítse a pótkerék rögzítését.
164F0V0148
166F0V0151
B
C
165F0V0150
167F0V0193
168F0V0248
169F0V0249
147

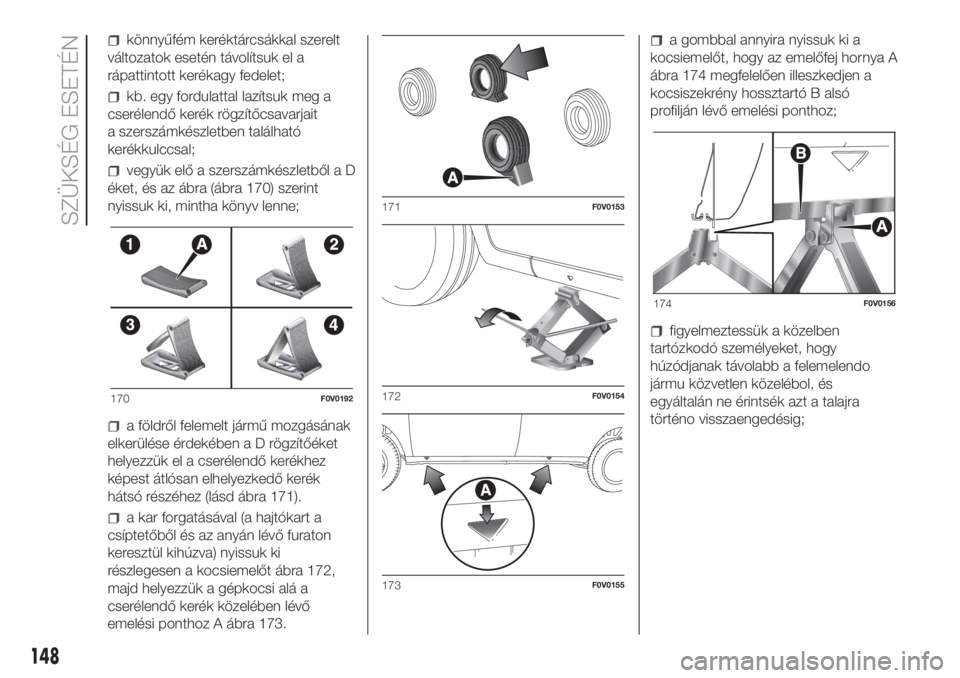

könnyűfém keréktárcsákkal szerelt
változatok esetén távolítsuk el a
rápattintott kerékagy fedelet;
kb. egy fordulattal lazítsuk meg a
cserélendő kerék rögzítőcsavarjait
a szerszámkészletben található
kerékkulccsal;
vegyük elő a szerszámkészletből a D
éket, és az ábra (ábra 170) szerint
nyissuk ki, mintha könyv lenne;
a földről felemelt jármű mozgásának
elkerülése érdekébenaDrögzítőéket
helyezzük el a cserélendő kerékhez
képest átlósan elhelyezkedő kerék
hátsó részéhez (lásd ábra 171).
a kar forgatásával (a hajtókart a
csíptetőből és az anyán lévő furaton
keresztül kihúzva) nyissuk ki
részlegesen a kocsiemelőt ábra 172,
majd helyezzük a gépkocsi alá a
cserélendő kerék közelében lévő
emelési ponthoz A ábra 173.
a gombbal annyira nyissuk ki a
kocsiemelőt, hogy az emelőfej hornya A
ábra 174 megfelelően illeszkedjen a
kocsiszekrény hossztartó B alsó
profilján lévő emelési ponthoz;
figyelmeztessük a közelben
tartózkodó személyeket, hogy
húzódjanak távolabb a felemelendo
jármu közvetlen közelébol, és
egyáltalán ne érintsék azt a talajra
történo visszaengedésig;
170F0V0192
171F0V0153
172F0V0154
173F0V0155
174F0V0156
148
