SUSTITUCIÓN DE
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y la
correspondiente potencia, consultar el
apartado "Sustitución de una lámpara".
GRUPOS ÓPTICOS
DELANTEROS
Los grupos ópticos delanteros están
compuestos por las luces de posición,
las luces diurnas, las luces de cruce,
las luces de carretera y los
intermitentes fig. 141.
La disposición de las lámparas del
grupo óptico es la siguiente:
ALuces de carretera;
BLuces de cruce;
CIntermitentes y luces de posición/
luces diurnas.Para acceder a las lámparas es
necesario retirar las tapas de
protección montadas a presión.
LUCES DE POSICIÓN/LUCES
DIURNAS
Para sustituir la lámpara, proceder del
siguiente modo:
quitar la tapa de protección C fig.
141;
girar hacia la izquierda el
portalámparas A fig. 142 y extraerlo;
sacar la lámpara y sustituirla;
montar la nueva lámpara, introducir
nuevamente el portalámparas A fig. 142
y, a continuación, volver a montar
correctamente la tapa de protección C
fig. 141.LUCES DE CRUCE
Para sustituir la lámpara, realizar las
siguientes operaciones:
quitar la tapa de protección B fig.
141;
desconectar el conector eléctrico;
soltar el portalámparas de las
ballestillas laterales A fig. 143;
sacar la lámpara y sustituirla;
montar la nueva lámpara, haciendo
coincidir el borde de la parte metálica
con las ranuras que hay en la parábola
del faro, presionando para fijarla a las
ballestillas laterales A fig. 143; a
continuación, volver a conectar el
conector eléctrico;
montar de nuevo correctamente la
tapa de protección B fig. 141.
141F0V0520
142F0V0521
143F0V0522
139

INTERMITENTES
Delanteros
Para sustituir la lámpara, realizar las
siguientes operaciones:
quitar la tapa de protección C fig.
141;
girar hacia la izquierda el
portalámparas A fig. 144 y extraerlo;
sacar la lámpara empujándola
ligeramente y girándola hacia la
izquierda;
sustituir la lámpara, volver a montar
el portalámparas A fig. 144 girándolo
hacia la derecha y asegurándose de
que haya quedado bloqueado
correctamente;
volver a montar la tapa de
protección C fig. 141.Laterales
ADVERTENCIA Para la sustitución de
las lámparas de los intermitentes
laterales, situados dentro del espejo
retrovisor exterior, es necesario acudir a
un taller de la Red de Asistencia Fiat.
LUCES DE CARRETERA
Para sustituir la lámpara, realizar las
siguientes operaciones:
quitar la tapa de protección A fig.
141;
desconectar el conector eléctrico;
soltar el portalámparas de las
ballestillas laterales A fig. 145 ;
sacar la lámpara y sustituirla;
montar la nueva lámpara, haciendo
coincidir el borde de la parte metálica
con las ranuras que hay en la parábola
del faro, presionando para fijarla a las
ballestillas laterales A fig. 145; a
continuación, volver a conectar el
conector eléctrico;
volver a montar correctamente la
tapa de protección A fig. 141.LUCES ANTINIEBLA
DELANTERAS
(para versiones/países donde estén
previstas)
ADVERTENCIA Para la sustitución de
las lámparas de las luces antiniebla
delanteras, acudir a un taller de la Red
de Asistencia Fiat.

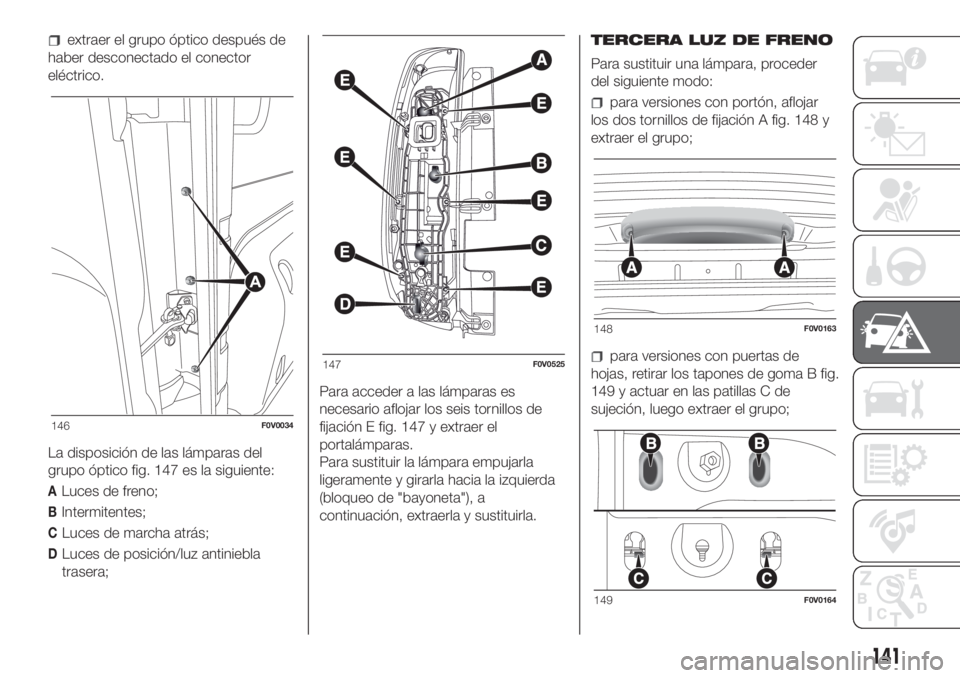

GRUPOS ÓPTICOS
TRASEROS
Los grupos ópticos traseros contienen
las lámparas de las luces de posición,
de los intermitentes, de la luz de
marcha atrás/luz antiniebla trasera y de
las luces de freno (stop). Para acceder
a los grupos ópticos, proceder de la
siguiente manera:
abrir las puertas traseras;
aflojar los tornillos de fijación A fig.
146;144F0V0523
145F0V0524
140
EN CASO DE EMERGENCIA

extraer el grupo óptico después de
haber desconectado el conector
eléctrico.
La disposición de las lámparas del
grupo óptico fig. 147 es la siguiente:
ALuces de freno;
BIntermitentes;
CLuces de marcha atrás;
DLuces de posición/luz antiniebla
trasera;Para acceder a las lámparas es
necesario aflojar los seis tornillos de
fijación E fig. 147 y extraer el
portalámparas.
Para sustituir la lámpara empujarla
ligeramente y girarla hacia la izquierda
(bloqueo de "bayoneta"), a
continuación, extraerla y sustituirla.TERCERA LUZ DE FRENO
Para sustituir una lámpara, proceder
del siguiente modo:
para versiones con portón, aflojar
los dos tornillos de fijación A fig. 148 y
extraer el grupo;
para versiones con puertas de
hojas, retirar los tapones de goma B fig.
149 y actuar en las patillas C de
sujeción, luego extraer el grupo;
146F0V0034
147F0V0525
148F0V0163
149F0V0164
141

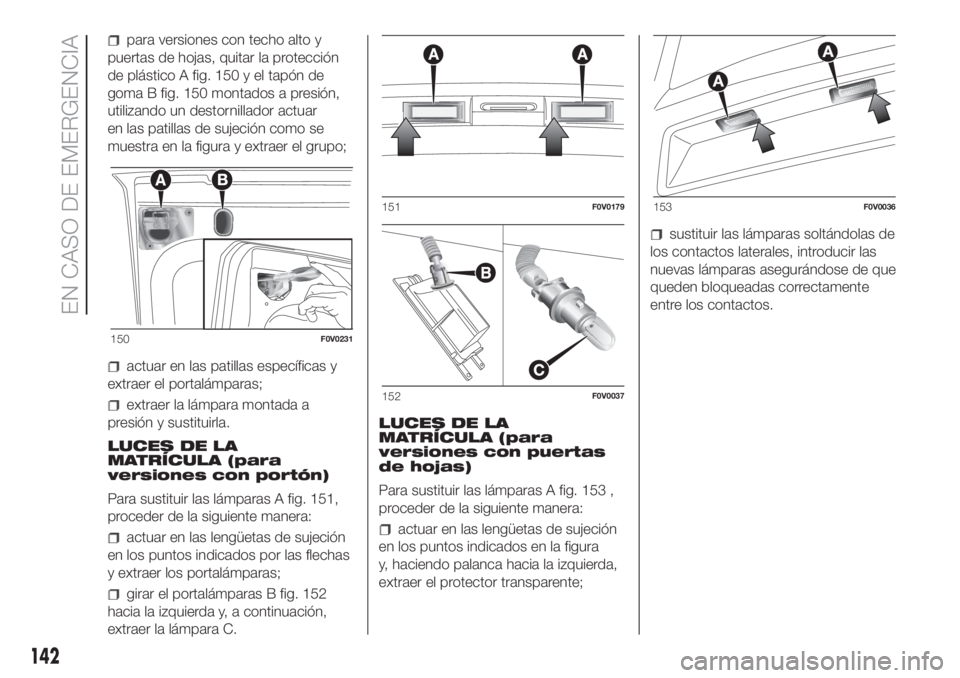

para versiones con techo alto y
puertas de hojas, quitar la protección
de plástico A fig. 150 y el tapón de
goma B fig. 150 montados a presión,
utilizando un destornillador actuar
en las patillas de sujeción como se
muestra en la figura y extraer el grupo;
actuar en las patillas específicas y
extraer el portalámparas;
extraer la lámpara montada a
presión y sustituirla.
LUCES DE LA
MATRÍCULA (para
versiones con portón)
Para sustituir las lámparas A fig. 151,
proceder de la siguiente manera:
actuar en las lengüetas de sujeción
en los puntos indicados por las flechas
y extraer los portalámparas;
girar el portalámparas B fig. 152
hacia la izquierda y, a continuación,
extraer la lámpara C.LUCES DE LA
MATRÍCULA (para
versiones con puertas
de hojas)
Para sustituir las lámparas A fig. 153 ,
proceder de la siguiente manera:
actuar en las lengüetas de sujeción
en los puntos indicados en la figura
y, haciendo palanca hacia la izquierda,
extraer el protector transparente;
sustituir las lámparas soltándolas de
los contactos laterales, introducir las
nuevas lámparas asegurándose de que
queden bloqueadas correctamente
entre los contactos.
150F0V0231
151F0V0179
152F0V0037
153F0V0036
142
EN CASO DE EMERGENCIA

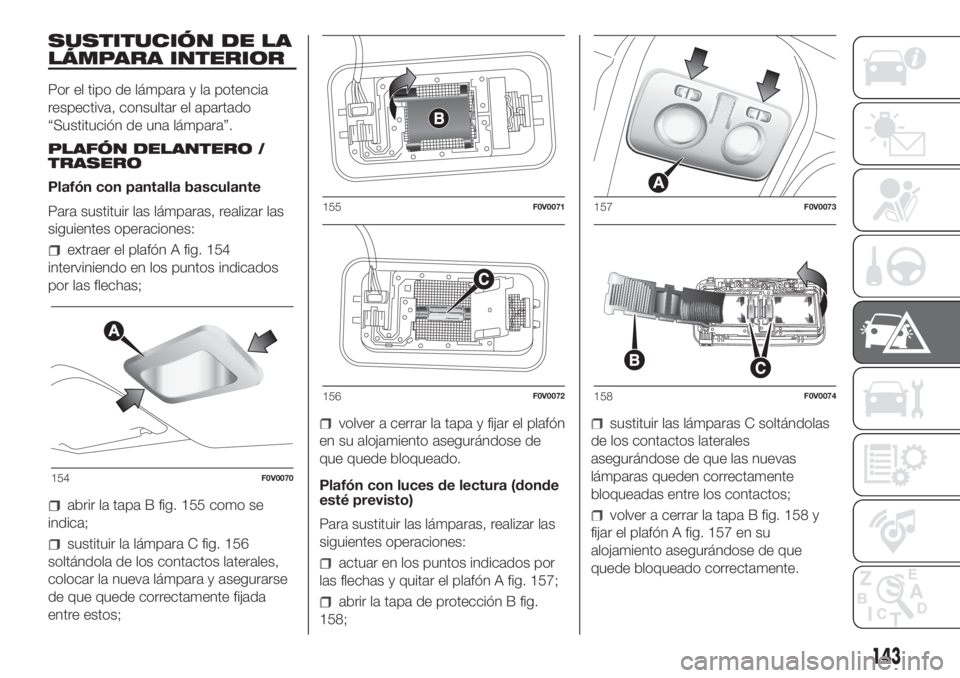

SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Por el tipo de lámpara y la potencia
respectiva, consultar el apartado
“Sustitución de una lámpara”.
PLAFÓN DELANTERO /
TRASERO
Plafón con pantalla basculante
Para sustituir las lámparas, realizar las
siguientes operaciones:
extraer el plafón A fig. 154
interviniendo en los puntos indicados
por las flechas;
abrir la tapa B fig. 155 como se
indica;
sustituir la lámpara C fig. 156
soltándola de los contactos laterales,
colocar la nueva lámpara y asegurarse
de que quede correctamente fijada
entre estos;
volver a cerrar la tapa y fijar el plafón
en su alojamiento asegurándose de
que quede bloqueado.
Plafón con luces de lectura (donde
esté previsto)
Para sustituir las lámparas, realizar las
siguientes operaciones:
actuar en los puntos indicados por
las flechas y quitar el plafón A fig. 157;
abrir la tapa de protección B fig.
158;
sustituir las lámparas C soltándolas
de los contactos laterales
asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
volver a cerrar la tapa B fig. 158 y
fijar el plafón A fig. 157 en su
alojamiento asegurándose de que
quede bloqueado correctamente.
154F0V0070
155F0V0071
156F0V0072
157F0V0073
158F0V0074
143

SUSTITUCIÓN DE
LOS FUSIBLES
118) 119) 120)
33) 35) 36)
INFORMACIÓN GENERAL
Para sustituir un fusible utilizar la pinza
situada en el interior de la bolsa de
herramientas o en la caja Fix&Go (para
versiones/países donde esté previsto).
Fusibles de protección del sistema
de metano
Los componentes del sistema GNC
están protegidos por fusibles
específicos. Para su posible sustitución
acudir a la Red de Asistencia Fiat.CENTRALITA
COMPARTIMENTO DEL
MOTOR
La caja de fusibles fig. 160 se
encuentra en lado derecho del motor,
junto a la batería. Para retirar la tapa de
protección A fig. 159 y acceder a la
centralita de fusibles, aflojar los dos
tornillos de fijación B.
34)
159F0V0081
160F0V0089
144
EN CASO DE EMERGENCIA

CENTRALITAS DEL
HABITÁCULO
Para acceder a los fusibles es
necesario retirar la tapa de protección
A fig. 161 montada a presión.
Los fusibles se encuentran en las dos
cajas portafusibles indicadas en fig.
162.
161F0V0562
145
161F0V0562
162F0V0563

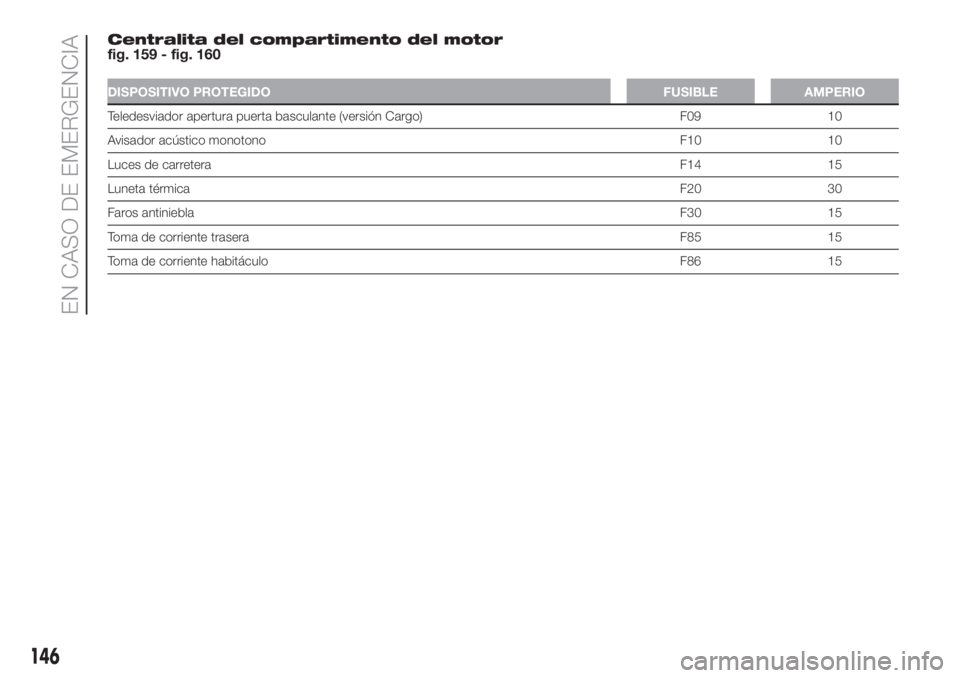

Centralita del compartimento del motor
fig. 159 - fig. 160
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Teledesviador apertura puerta basculante (versión Cargo) F09 10
Avisador acústico monotonoF10 10
Luces de carreteraF14 15
Luneta térmicaF20 30
Faros antinieblaF30 15
Toma de corriente traseraF85 15
Toma de corriente habitáculo F86 15
146
EN CASO DE EMERGENCIA

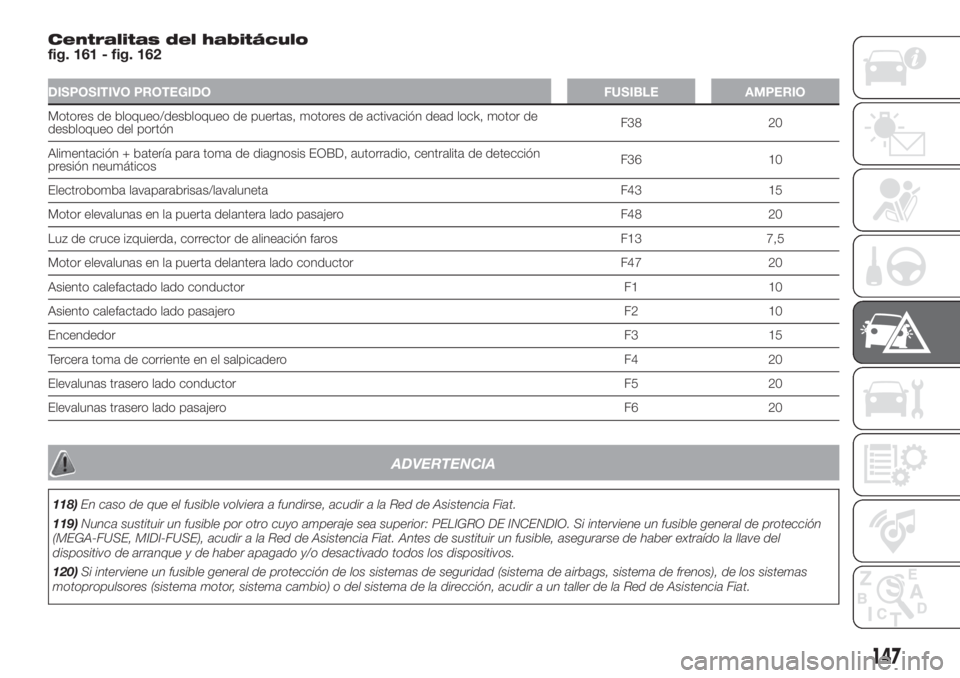

Centralitas del habitáculo
fig. 161 - fig. 162
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIO
Motores de bloqueo/desbloqueo de puertas, motores de activación dead lock, motor de
desbloqueo del portónF38 20
Alimentación + batería para toma de diagnosis EOBD, autorradio, centralita de detección
presión neumáticosF36 10
Electrobomba lavaparabrisas/lavaluneta F43 15
Motor elevalunas en la puerta delantera lado pasajero F48 20
Luz de cruce izquierda, corrector de alineación faros F13 7,5
Motor elevalunas en la puerta delantera lado conductor F47 20
Asiento calefactado lado conductor F1 10
Asiento calefactado lado pasajero F2 10
EncendedorF3 15
Tercera toma de corriente en el salpicadero F4 20
Elevalunas trasero lado conductor F5 20
Elevalunas trasero lado pasajero F6 20
ADVERTENCIA
118)En caso de que el fusible volviera a fundirse, acudir a la Red de Asistencia Fiat.
119)Nunca sustituir un fusible por otro cuyo amperaje sea superior: PELIGRO DE INCENDIO. Si interviene un fusible general de protección
(MEGA-FUSE, MIDI-FUSE), acudir a la Red de Asistencia Fiat. Antes de sustituir un fusible, asegurarse de haber extraído la llave del
dispositivo de arranque y de haber apagado y/o desactivado todos los dispositivos.
120)Si interviene un fusible general de protección de los sistemas de seguridad (sistema de airbags, sistema de frenos), de los sistemas
motopropulsores (sistema motor, sistema cambio) o del sistema de la dirección, acudir a un taller de la Red de Asistencia Fiat.
147

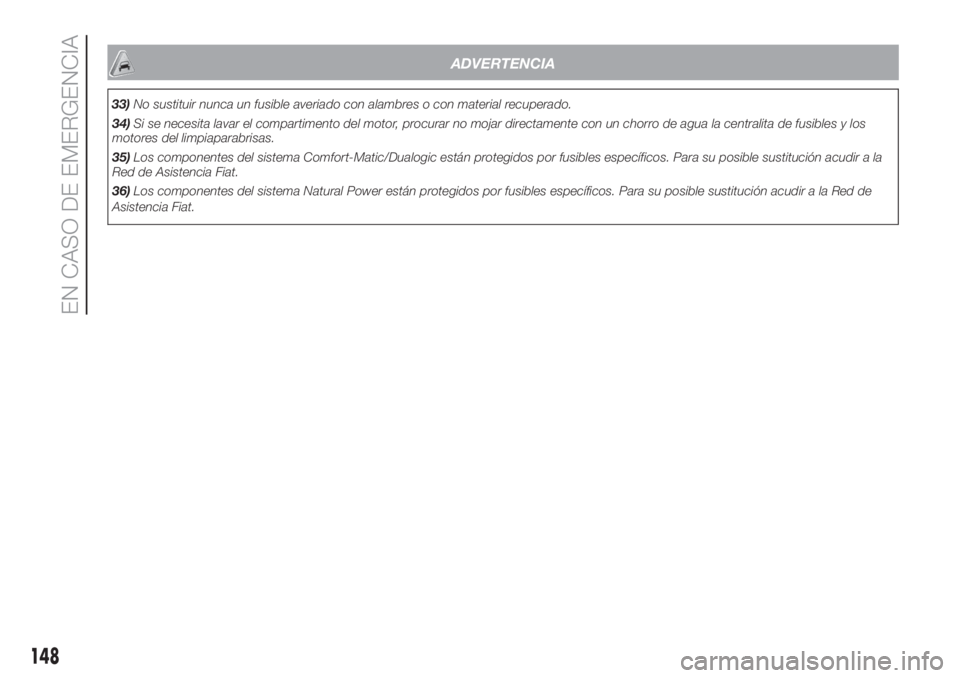

ADVERTENCIA
33)No sustituir nunca un fusible averiado con alambres o con material recuperado.
34)Si se necesita lavar el compartimento del motor, procurar no mojar directamente con un chorro de agua la centralita de fusibles y los
motores del limpiaparabrisas.
35)Los componentes del sistema Comfort-Matic/Dualogic están protegidos por fusibles específicos. Para su posible sustitución acudir a la
Red de Asistencia Fiat.
36)Los componentes del sistema Natural Power están protegidos por fusibles específicos. Para su posible sustitución acudir a la Red de
Asistencia Fiat.
148
