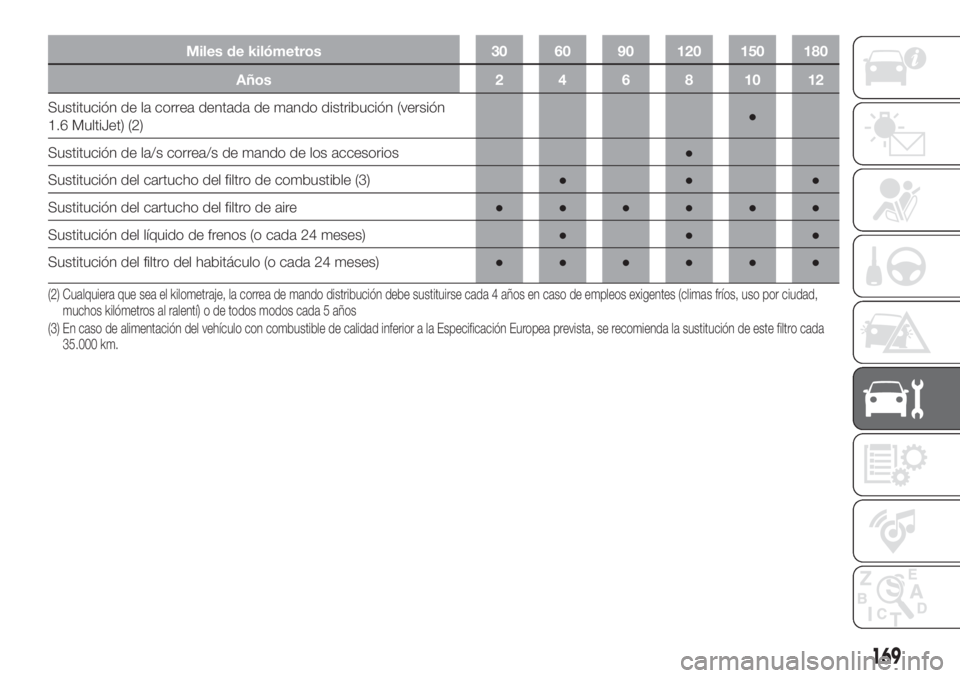

Miles de kilómetros 30 60 90 120 150 180
Años 2 4 6 8 10 12
Sustitución de la correa dentada de mando distribución (versión
1.6 MultiJet) (2)●
Sustitución de la/s correa/s de mando de los accesorios●
Sustitución del cartucho del filtro de combustible (3)●●●
Sustitución del cartucho del filtro de aire●●●●●●
Sustitución del líquido de frenos (o cada 24 meses)●●●
Sustitución del filtro del habitáculo (o cada 24 meses)●●●●●●
(2) Cualquiera que sea el kilometraje, la correa de mando distribución debe sustituirse cada 4 años en caso de empleos exigentes (climas fríos, uso porciudad,
muchos kilómetros al ralentí) o de todos modos cada 5 años
(3) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
35.000 km.
169

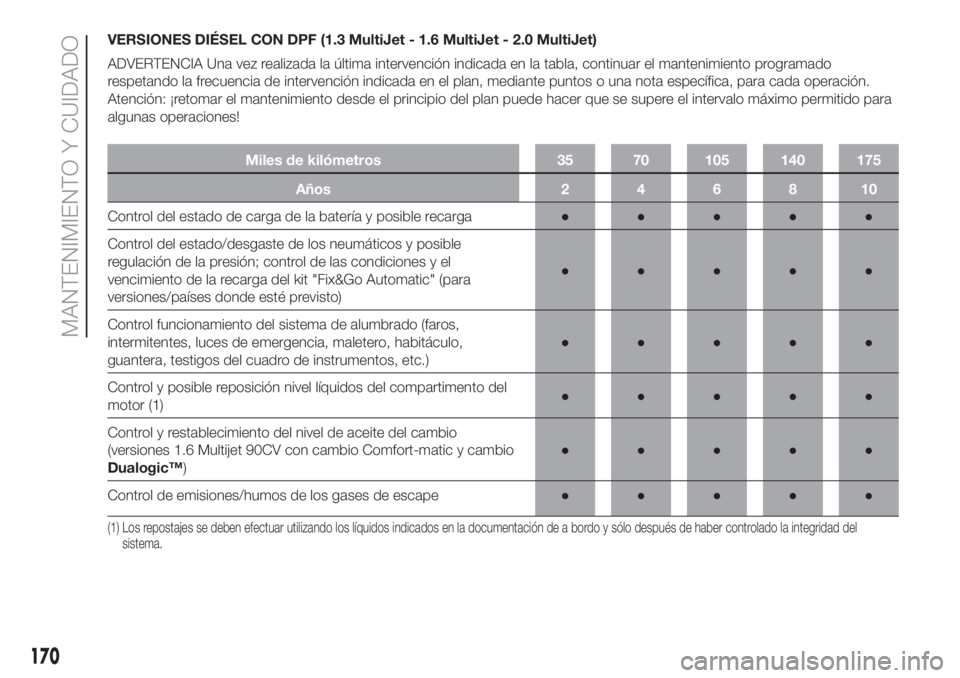

VERSIONES DIÉSEL CON DPF (1.3 MultiJet - 1.6 MultiJet - 2.0 MultiJet)
ADVERTENCIA Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado
respetando la frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros 35 70 105 140 175
Años246810
Control del estado de carga de la batería y posible recarga●●●●●
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y el
vencimiento de la recarga del kit "Fix&Go Automatic" (para
versiones/países donde esté previsto)●●●●●
Control funcionamiento del sistema de alumbrado (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)●●●●●
Control y posible reposición nivel líquidos del compartimento del
motor (1)●●●●●
Control y restablecimiento del nivel de aceite del cambio
(versiones 1.6 Multijet 90CV con cambio Comfort-matic y cambio
Dualogic™)●●●●●
Control de emisiones/humos de los gases de escape●●●●●
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel
sistema.
170
MANTENIMIENTO Y CUIDADO

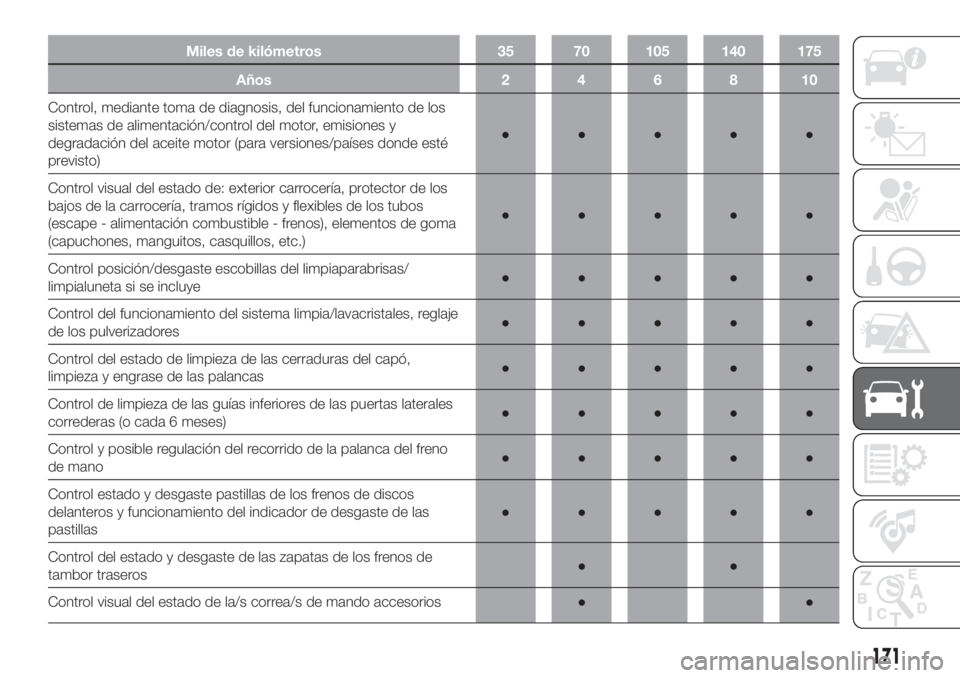

Miles de kilómetros 35 70 105 140 175
Años246810
Control, mediante toma de diagnosis, del funcionamiento de los
sistemas de alimentación/control del motor, emisiones y
degradación del aceite motor (para versiones/países donde esté
previsto)●●●●●
Control visual del estado de: exterior carrocería, protector de los
bajos de la carrocería, tramos rígidos y flexibles de los tubos
(escape - alimentación combustible - frenos), elementos de goma
(capuchones, manguitos, casquillos, etc.)●●●●●
Control posición/desgaste escobillas del limpiaparabrisas/
limpialuneta si se incluye●●●●●
Control del funcionamiento del sistema limpia/lavacristales, reglaje
de los pulverizadores●●●●●
Control del estado de limpieza de las cerraduras del capó,
limpieza y engrase de las palancas●●●●●
Control de limpieza de las guías inferiores de las puertas laterales
correderas (o cada 6 meses)●●●●●
Control y posible regulación del recorrido de la palanca del freno
de mano●●●●●
Control estado y desgaste pastillas de los frenos de discos
delanteros y funcionamiento del indicador de desgaste de las
pastillas●●●●●
Control del estado y desgaste de las zapatas de los frenos de
tambor traseros●●
Control visual del estado de la/s correa/s de mando accesorios●●
171

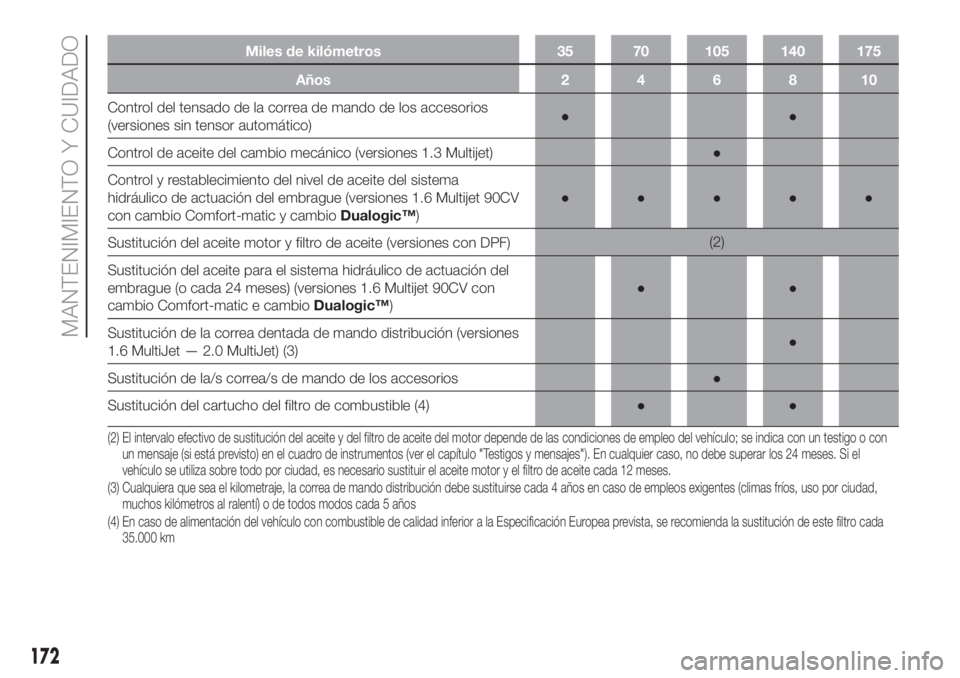

Miles de kilómetros 35 70 105 140 175
Años246810
Control del tensado de la correa de mando de los accesorios
(versiones sin tensor automático)●●
Control de aceite del cambio mecánico (versiones 1.3 Multijet)●
Control y restablecimiento del nivel de aceite del sistema
hidráulico de actuación del embrague (versiones 1.6 Multijet 90CV
con cambio Comfort-matic y cambioDualogic™)●●●●●
Sustitución del aceite motor y filtro de aceite (versiones con DPF)(2)
Sustitución del aceite para el sistema hidráulico de actuación del
embrague (o cada 24 meses) (versiones 1.6 Multijet 90CV con
cambio Comfort-matic e cambioDualogic™)●●
Sustitución de la correa dentada de mando distribución (versiones
1.6 MultiJet — 2.0 MultiJet) (3)●
Sustitución de la/s correa/s de mando de los accesorios●
Sustitución del cartucho del filtro de combustible (4)●●
(2) El intervalo efectivo de sustitución del aceite y del filtro de aceite del motor depende de las condiciones de empleo del vehículo; se indica con un testigo o con
un mensaje (si está previsto) en el cuadro de instrumentos (ver el capítulo "Testigos y mensajes"). En cualquier caso, no debe superar los 24 meses. Si el
vehículo se utiliza sobre todo por ciudad, es necesario sustituir el aceite motor y el filtro de aceite cada 12 meses.
(3) Cualquiera que sea el kilometraje, la correa de mando distribución debe sustituirse cada 4 años en caso de empleos exigentes (climas fríos, uso porciudad,
muchos kilómetros al ralentí) o de todos modos cada 5 años
(4) En caso de alimentación del vehículo con combustible de calidad inferior a la Especificación Europea prevista, se recomienda la sustitución de este filtro cada
35.000 km
172
MANTENIMIENTO Y CUIDADO

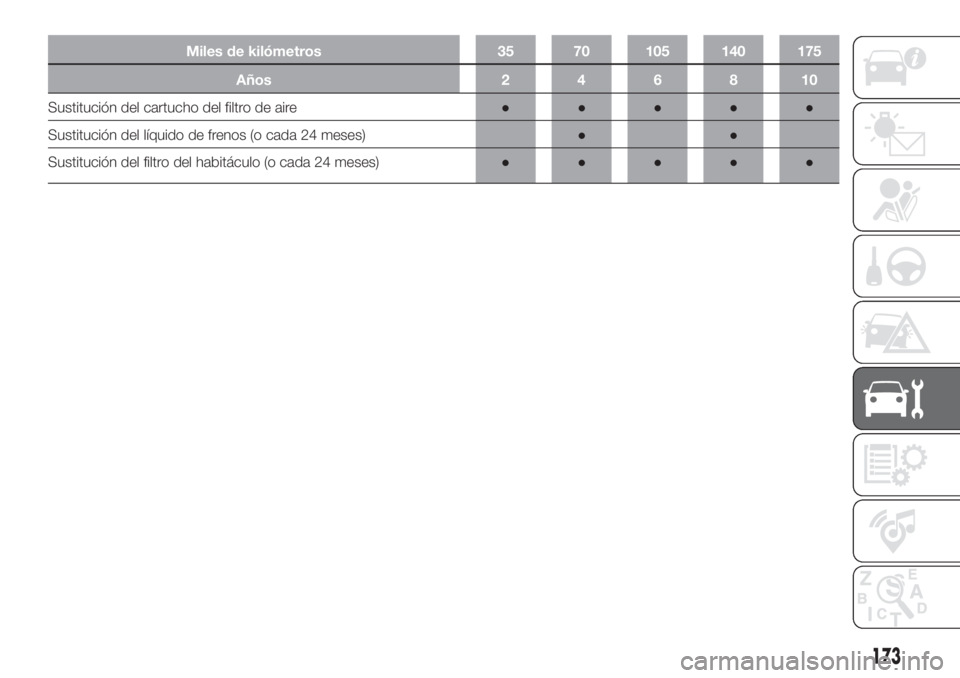

Miles de kilómetros 35 70 105 140 175
Años246810
Sustitución del cartucho del filtro de aire●●●●●
Sustitución del líquido de frenos (o cada 24 meses)●●
Sustitución del filtro del habitáculo (o cada 24 meses)●●●●●
173

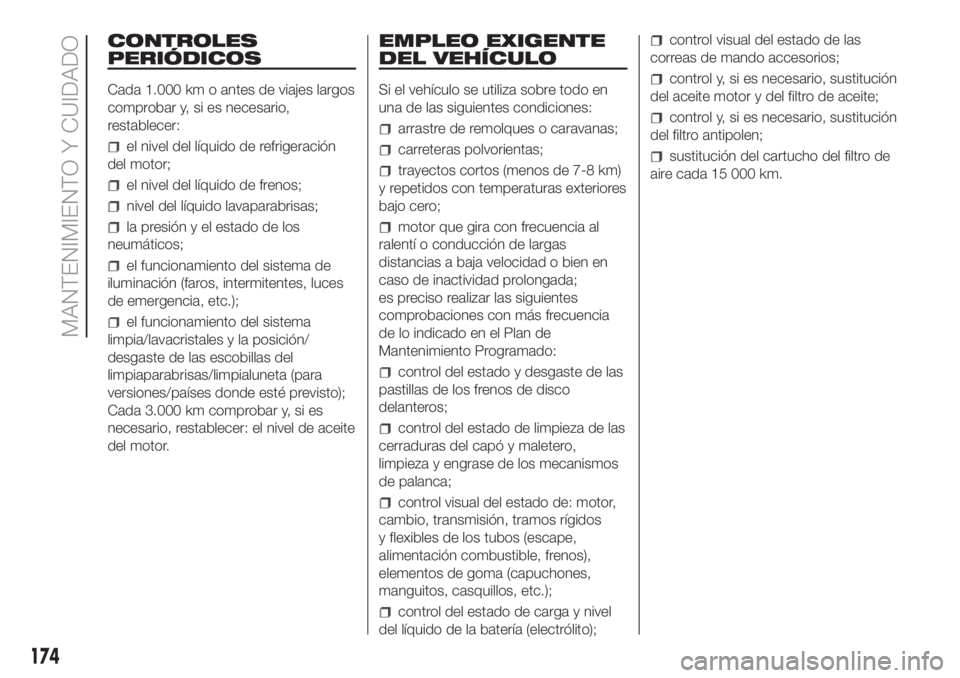

CONTROLES
PERIÓDICOS
Cada 1.000 km o antes de viajes largos
comprobar y, si es necesario,
restablecer:
el nivel del líquido de refrigeración
del motor;
el nivel del líquido de frenos;
nivel del líquido lavaparabrisas;
la presión y el estado de los
neumáticos;
el funcionamiento del sistema de
iluminación (faros, intermitentes, luces
de emergencia, etc.);
el funcionamiento del sistema
limpia/lavacristales y la posición/
desgaste de las escobillas del
limpiaparabrisas/limpialuneta (para
versiones/países donde esté previsto);
Cada 3.000 km comprobar y, si es
necesario, restablecer: el nivel de aceite
del motor.
EMPLEO EXIGENTE
DEL VEHÍCULO
Si el vehículo se utiliza sobre todo en
una de las siguientes condiciones:
arrastre de remolques o caravanas;
carreteras polvorientas;
trayectos cortos (menos de 7-8 km)
y repetidos con temperaturas exteriores
bajo cero;
motor que gira con frecuencia al
ralentí o conducción de largas
distancias a baja velocidad o bien en
caso de inactividad prolongada;
es preciso realizar las siguientes
comprobaciones con más frecuencia
de lo indicado en el Plan de
Mantenimiento Programado:
control del estado y desgaste de las
pastillas de los frenos de disco
delanteros;
control del estado de limpieza de las
cerraduras del capó y maletero,
limpieza y engrase de los mecanismos
de palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos
y flexibles de los tubos (escape,
alimentación combustible, frenos),
elementos de goma (capuchones,
manguitos, casquillos, etc.);
control del estado de carga y nivel
del líquido de la batería (electrólito);
control visual del estado de las
correas de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de aceite;
control y, si es necesario, sustitución
del filtro antipolen;
sustitución del cartucho del filtro de
aire cada 15 000 km.
174
MANTENIMIENTO Y CUIDADO

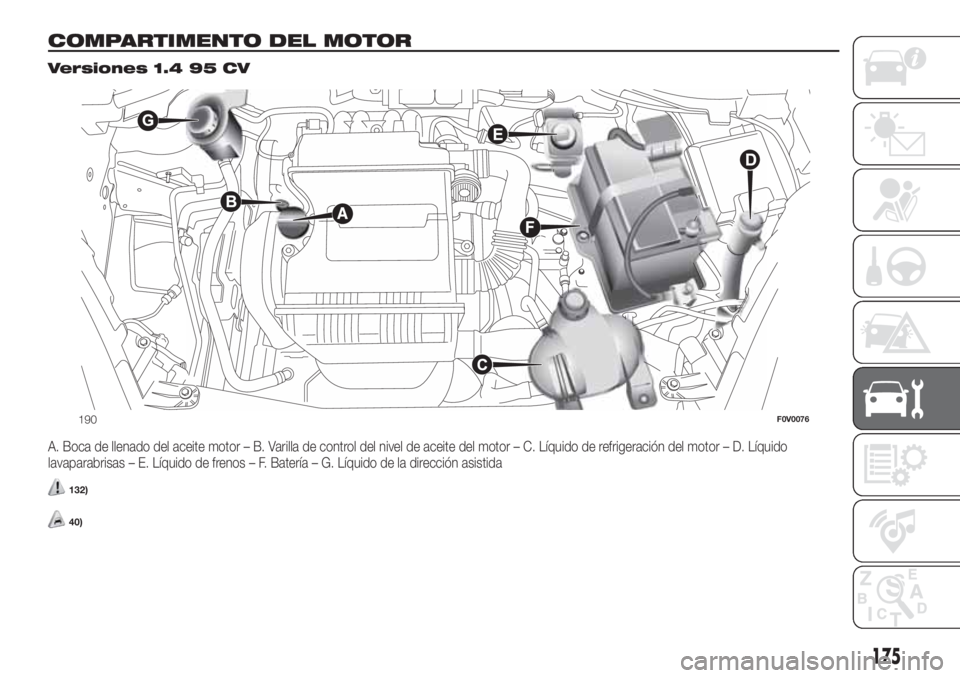

COMPARTIMENTO DEL MOTOR.
Versiones 1.4 95 CV
A. Boca de llenado del aceite motor – B. Varilla de control del nivel de aceite del motor – C. Líquido de refrigeración del motor – D. Líquido
lavaparabrisas – E. Líquido de frenos – F. Batería – G. Líquido de la dirección asistida
132)
40)
190F0V0076
175

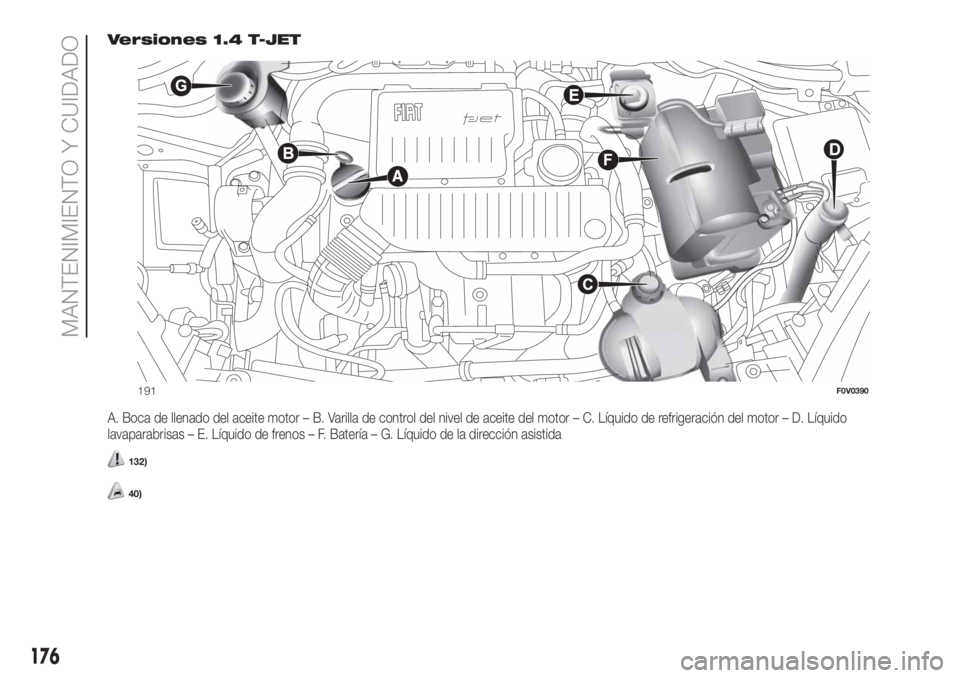

Versiones 1.4 T-JET
A. Boca de llenado del aceite motor – B. Varilla de control del nivel de aceite del motor – C. Líquido de refrigeración del motor – D. Líquido
lavaparabrisas – E. Líquido de frenos – F. Batería – G. Líquido de la dirección asistida
132)
40)
191F0V0390
176
MANTENIMIENTO Y CUIDADO

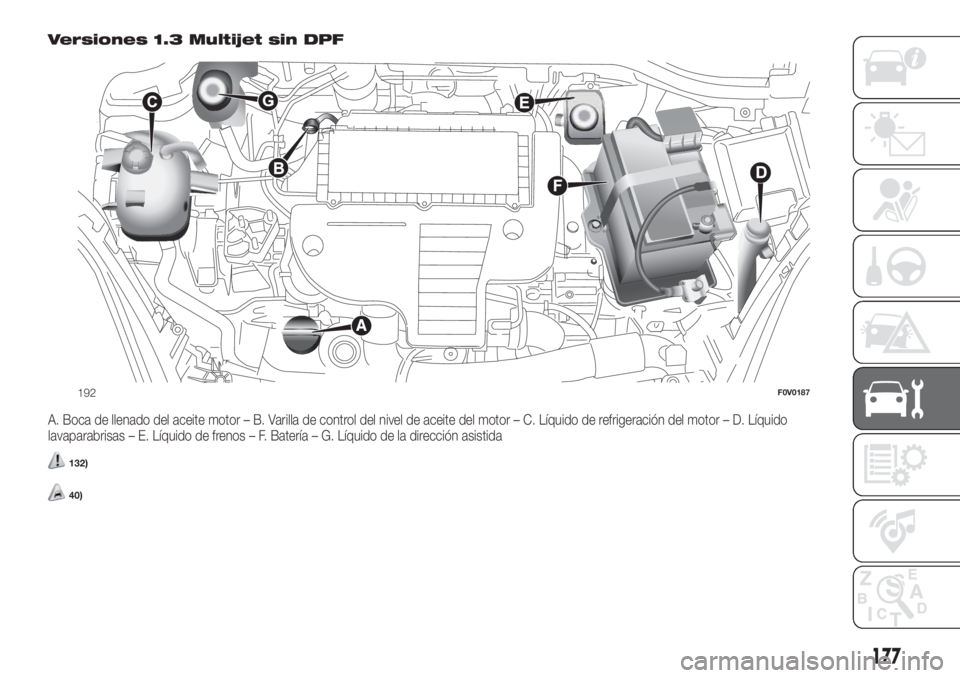

Versiones 1.3 Multijet sin DPF
A. Boca de llenado del aceite motor – B. Varilla de control del nivel de aceite del motor – C. Líquido de refrigeración del motor – D. Líquido
lavaparabrisas – E. Líquido de frenos – F. Batería – G. Líquido de la dirección asistida
132)
40)
192F0V0187
177

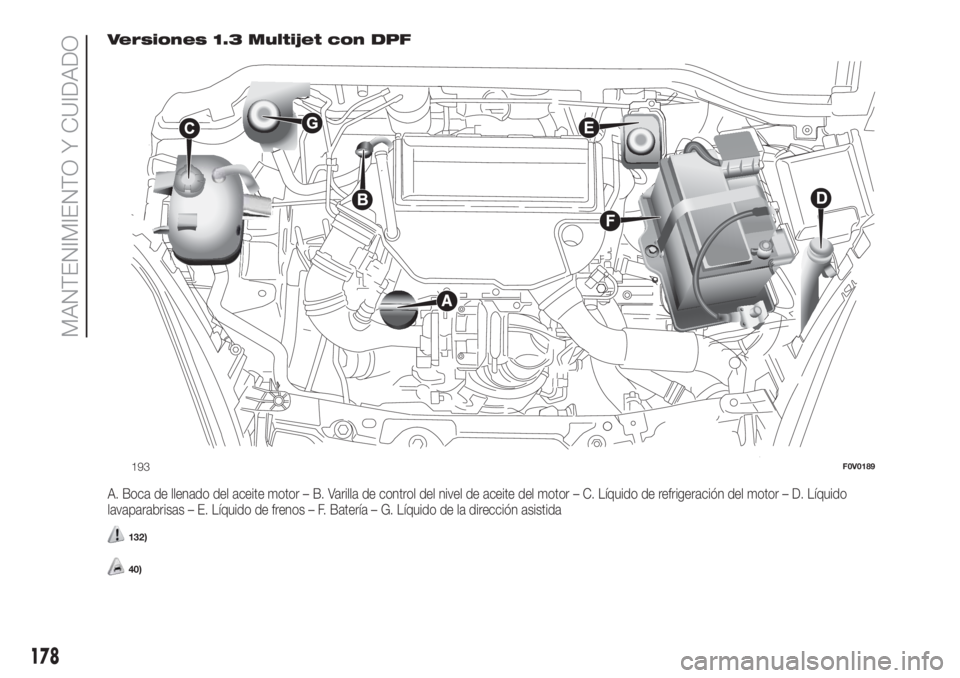

Versiones 1.3 Multijet con DPF
A. Boca de llenado del aceite motor – B. Varilla de control del nivel de aceite del motor – C. Líquido de refrigeración del motor – D. Líquido
lavaparabrisas – E. Líquido de frenos – F. Batería – G. Líquido de la dirección asistida
132)
40)
193F0V0189
178
