FIAT DOBLO PANORAMA 2018 Manual de Empleo y Cuidado (in Spanish)

Versiones Llantas NeumáticosRueda de recambio (para
versiones/países donde esté
prevista)
En dotación para la nieve Llanta Neumático
1.6 MultijetCargo6JX15 ET39 Light 185/65 R15 92T185/65 R15 92Q
(M+S)6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
Cargo Maxi 6JX16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
5 Plazas (M1)6JX15 ET39 Light 185/65 R15 88T185/65 R15 88Q
(M+S)6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39
Heavy195/65 R15 95T
(*)195/65 R15 95Q
(M+S)6JX15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
7 Plazas (M1) 6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
Combi (N1)6Jx15 ET39
Heavy195/65 R15 95T195/65 R15 95Q
(M+S)6Jx15 ET39
Heavy195/65 R15 95T
6JX16 ET36,5195/60 R16 C
99T
(*)195/60 R16 C
99Q (M+S)6JX16 ET36,5195/60 R16 C
99T
2.0 MultijetTodos los
modelos6Jx16 ET36,5195/60 R16 C
99T195/60 R16 C
99Q (M+S)6Jx16 ET36,5195/60 R16 C
99T
(*) Como alternativa
199

PRESIÓN DE INFLADO EN FRÍO (bar)
TamañoA media carga A plena carga
Delantero Trasero Delantero Trasero
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,42,4 Doblò (M1)
2,62,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1) 3,2 Doblò Combi (N1)
195/60 R16C 99/97T 2,7 2,7 2,72,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò (para versiones
1.4 T-JET Natural Power)
3,6 Doblò Cargo (para
versiones 1.4 T-JET
Natural Power)
3,6 Doblò 7P (M1) /
3,6 Doblò Combi (N1) /
3,6 Doblò Cargo Maxi
195/60 R16C 99/97T
M+S2,7 2,7 2,73,6 (en todas las
versiones y siempre con
Traction Plus)
Con el neumático caliente, el valor de la presión puede llegar hasta +1,0 bar respecto del valor prescrito. Vuelva a controlar el
correcto valor con neumático frío.
Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor indicado para los
neumáticos de serie. En caso de marcha con velocidad superior a 160 km/h, inflar los neumáticos a los valores previstos para
las condiciones de plena carga.
200
DATOS TÉCNICOS

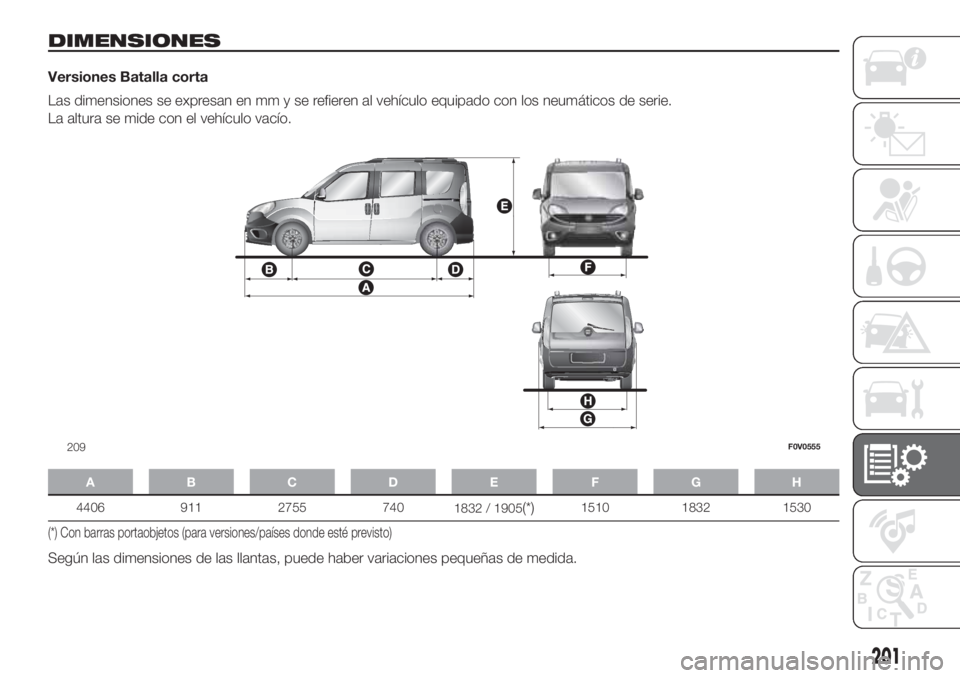

DIMENSIONES
Versiones Batalla corta
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH
4406 911 2755 740
1832 / 1905(*)1510 1832 1530
(*) Con barras portaobjetos (para versiones/países donde esté previsto)
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
209F0V0555
201

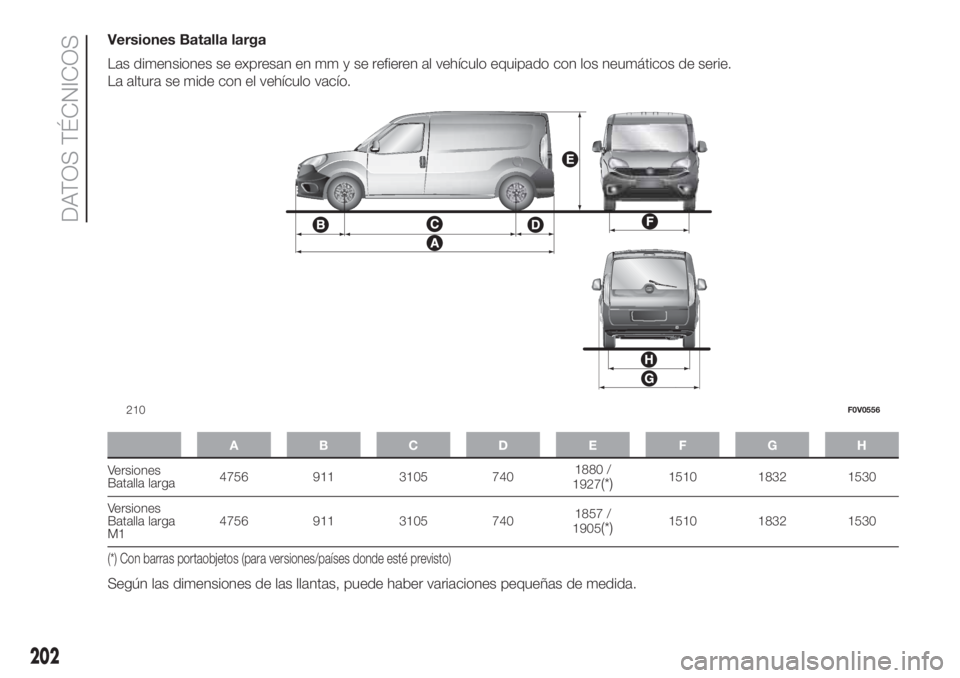

Versiones Batalla larga
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH
Versiones
Batalla larga4756 911 3105 7401880 /
1927(*)1510 1832 1530
Versiones
Batalla larga
M14756 911 3105 7401857 /
1905
(*)1510 1832 1530
(*) Con barras portaobjetos (para versiones/países donde esté previsto)
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
210F0V0556
202
DATOS TÉCNICOS

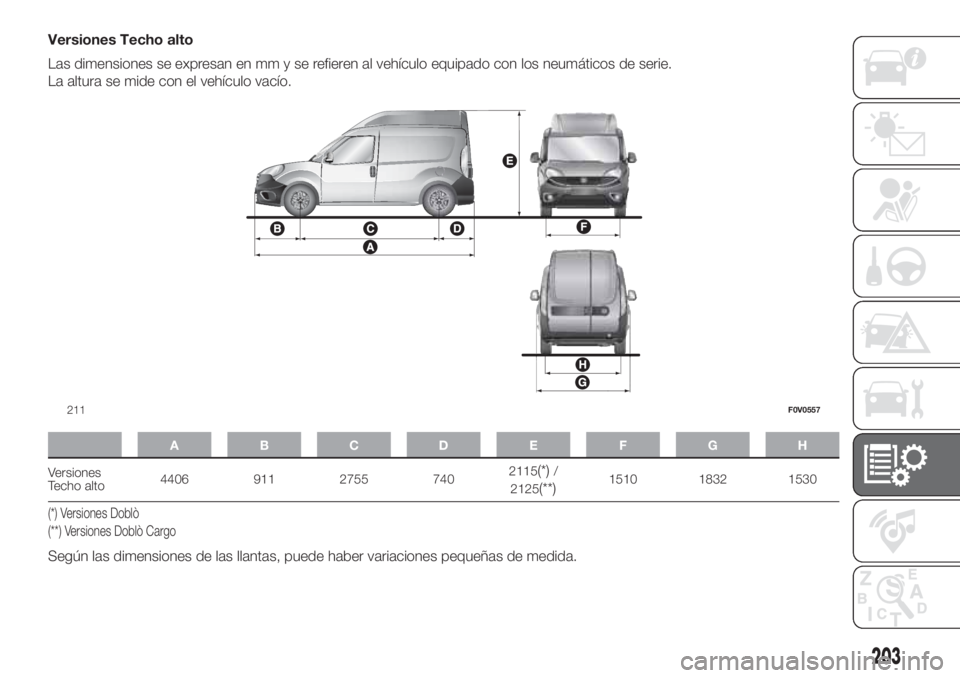

Versiones Techo alto
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH
Versiones
Techo alto4406 911 2755 7402115(*)/
2125
(**)1510 1832 1530
(*) Versiones Doblò
(**) Versiones Doblò Cargo
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
211F0V0557
203

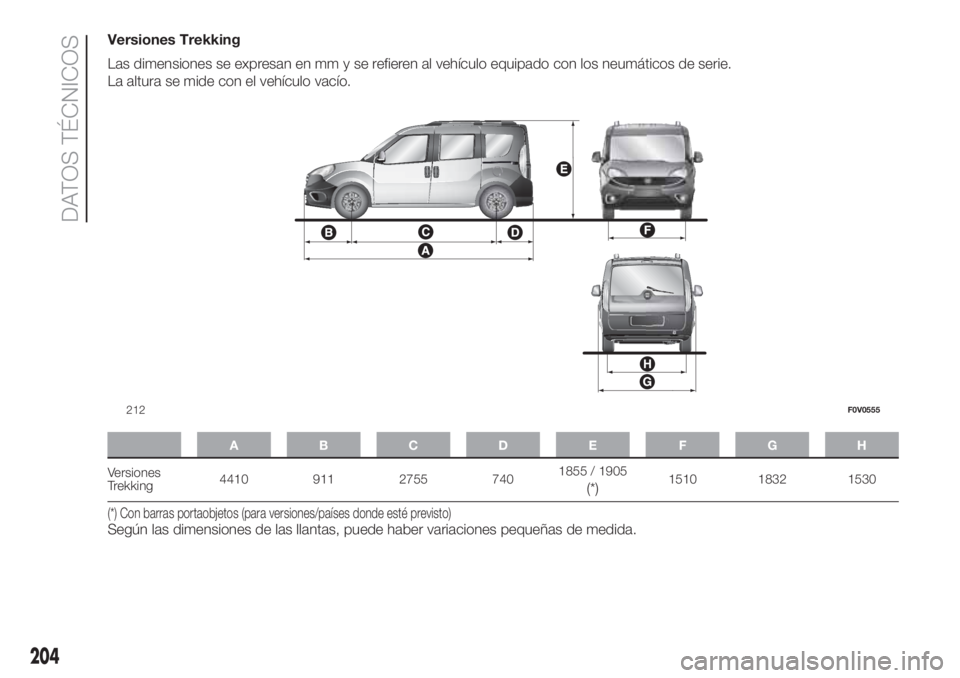

Versiones Trekking
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH
Versiones
Trekking4410 911 2755 7401855 / 1905(*)1510 1832 1530
(*) Con barras portaobjetos (para versiones/países donde esté previsto)Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
212F0V0555
204
DATOS TÉCNICOS

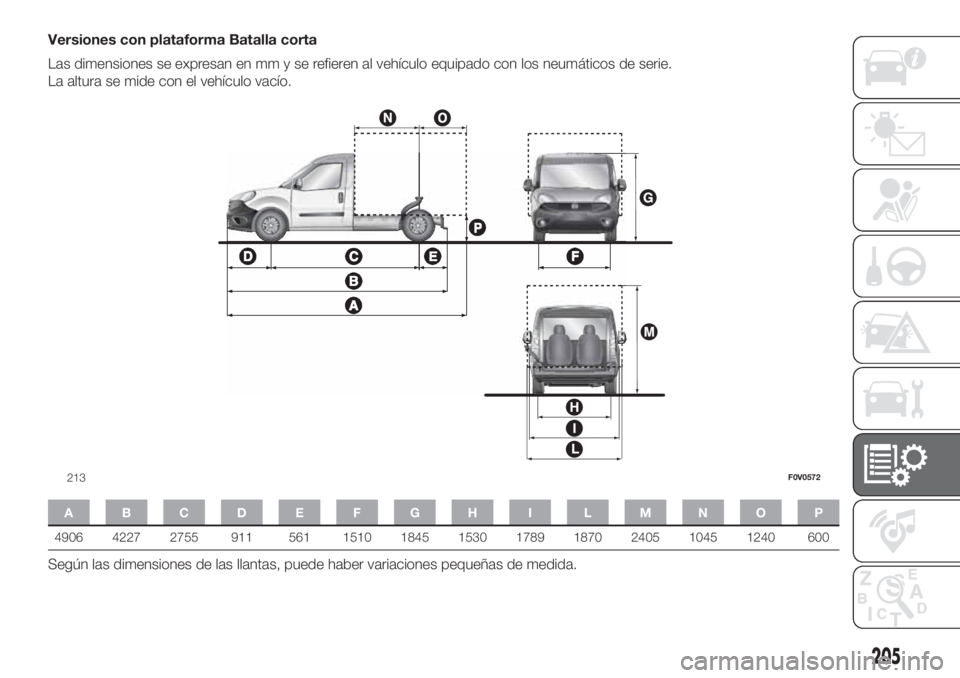

Versiones con plataforma Batalla corta
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH I LMNOP
4906 4227 2755 911 561 1510 1845 1530 1789 1870 2405 1045 1240 600
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
213F0V0572
205

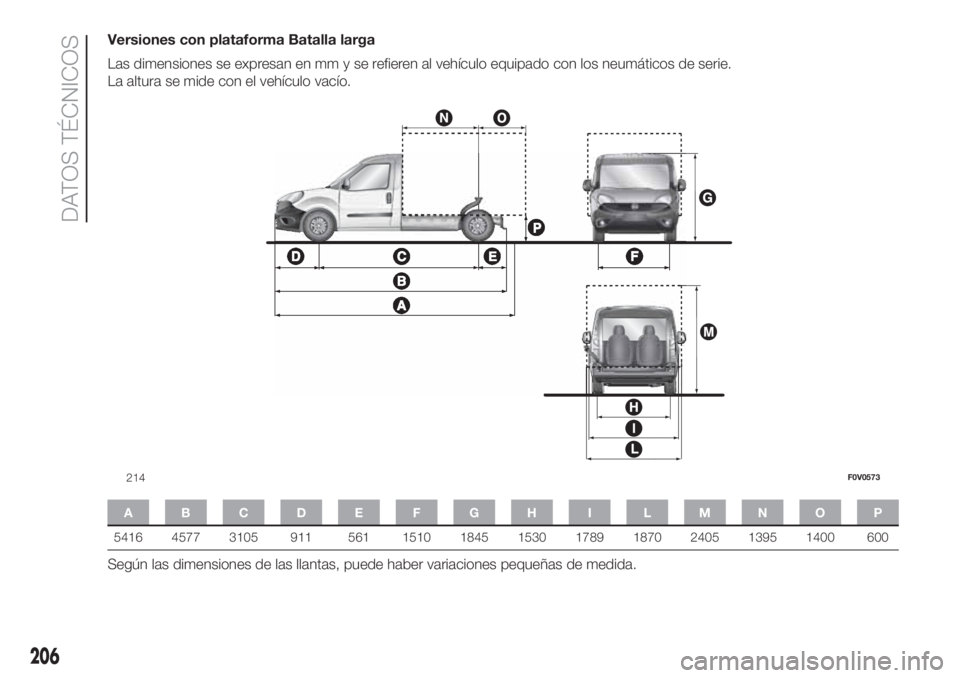

Versiones con plataforma Batalla larga
Las dimensiones se expresan en mm y se refieren al vehículo equipado con los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCDE FGH I LMNOP
5416 4577 3105 911 561 1510 1845 1530 1789 1870 2405 1395 1400 600
Según las dimensiones de las llantas, puede haber variaciones pequeñas de medida.
214F0V0573
206
DATOS TÉCNICOS

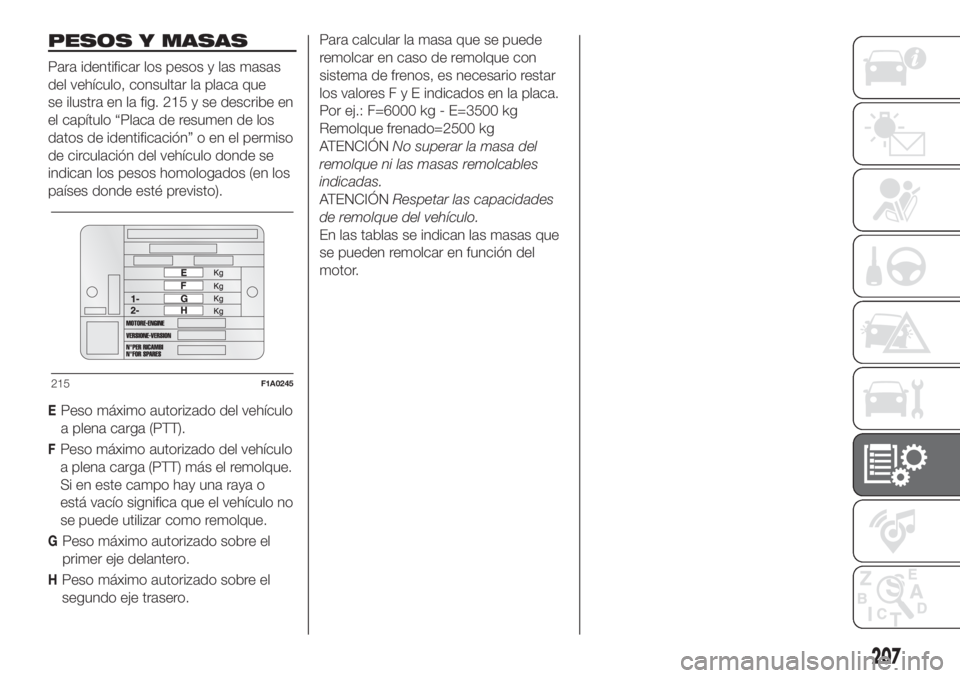

PESOS Y MASAS
Para identificar los pesos y las masas
del vehículo, consultar la placa que
se ilustra en la fig. 215 y se describe en
el capítulo “Placa de resumen de los
datos de identificación” o en el permiso
de circulación del vehículo donde se
indican los pesos homologados (en los
países donde esté previsto).
EPeso máximo autorizado del vehículo
a plena carga (PTT).
FPeso máximo autorizado del vehículo
a plena carga (PTT) más el remolque.
Si en este campo hay una raya o
está vacío significa que el vehículo no
se puede utilizar como remolque.
GPeso máximo autorizado sobre el
primer eje delantero.
HPeso máximo autorizado sobre el
segundo eje trasero.Para calcular la masa que se puede
remolcar en caso de remolque con
sistema de frenos, es necesario restar
los valoresFyEindicados en la placa.
Por ej.: F=6000 kg - E=3500 kg
Remolque frenado=2500 kg
ATENCIÓNNo superar la masa del
remolque ni las masas remolcables
indicadas.
ATENCIÓNRespetar las capacidades
de remolque del vehículo.
En las tablas se indican las masas que
se pueden remolcar en función del
motor.
215F1A0245
207

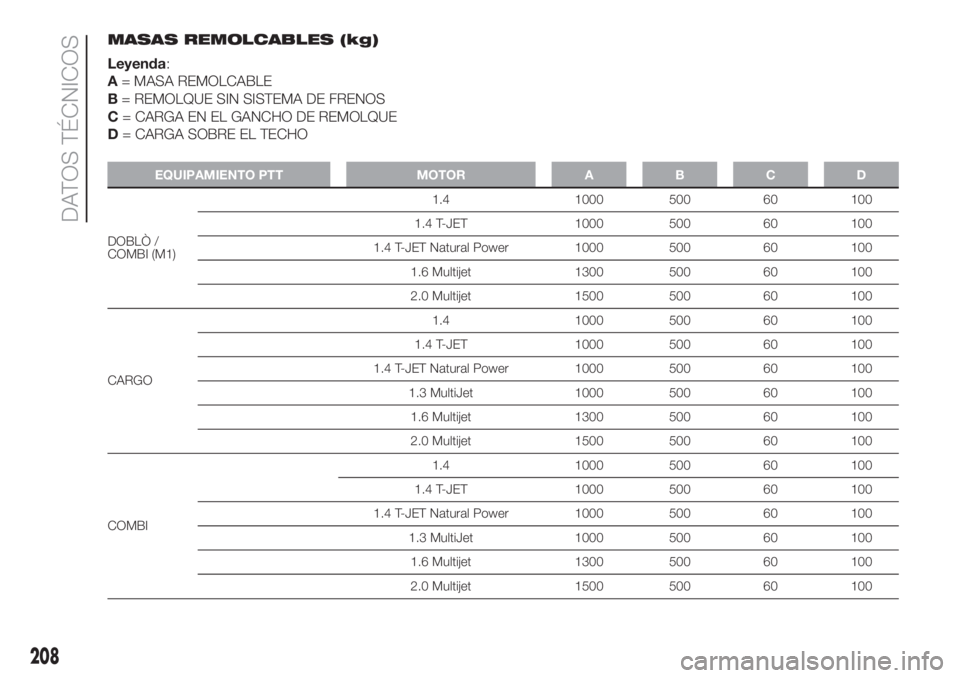

MASAS REMOLCABLES (kg)
Leyenda:
A= MASA REMOLCABLE
B= REMOLQUE SIN SISTEMA DE FRENOS
C= CARGA EN EL GANCHO DE REMOLQUE
D= CARGA SOBRE EL TECHO
EQUIPAMIENTO PTT MOTOR A B C D
DOBLÒ /
COMBI (M1)1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
CARGO1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 MultiJet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
COMBI1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 MultiJet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
208
DATOS TÉCNICOS
