NOTA Los botonesyactivan
distintas funciones según las siguientes
situaciones:
Regulación de la iluminación
interna del vehículo
– cuando está activa la vista estándar,
permiten regular la intensidad luminosa
del cuadro de instrumentos y de la
autorradio.
Menú de configuración
– dentro del menú permiten moverse
hacia arriba o hacia abajo;
– durante las operaciones de
configuración permiten aumentar o
reducir.
– dentro del menú permiten moverse
hacia arriba o hacia abajo;
– durante las operaciones de
configuración permiten aumentar o
reducir.MENÚ DE
CONFIGURACIÓN
El menú está compuesto por una serie
de funciones situadas de forma
"circular" cuya selección, que se
efectúa mediante los botones
y,
permite acceder a las distintas
operaciones de selección y
configuración (setup) que se indican a
continuación. Para algunas opciones
(Ajustar hora y Unidades de medida) se
ha previsto un submenú.
El menú de configuración puede
activarse con una presión corta del
botónMENU
. Pulsando
brevemente los botones
yes
posible moverse por la lista del menú
de configuración. En este punto, los
modos de gestión se diferencian entre
sí en función de la característica de
la opción seleccionada.El menú se compone de las siguientes
opciones:
ALLUMBRADO
ZUMBADOR VELOCIDAD
DATOS TRIP B
AJUSTAR HORA
AJUSTAR FECHA
VER RADIO (si está presente)
AUTOCLOSE
UNIDAD DE MEDIDA
LENGUA
VOLUMEN AVISOS
VOLUMEN TECLAS
AVISADOR ACÚSTICO
CINTURONES
SERVICE
AIRBAG PASAJERO
LUCES DIURNAS
SALIDA MENÚ
59
97F0V0509

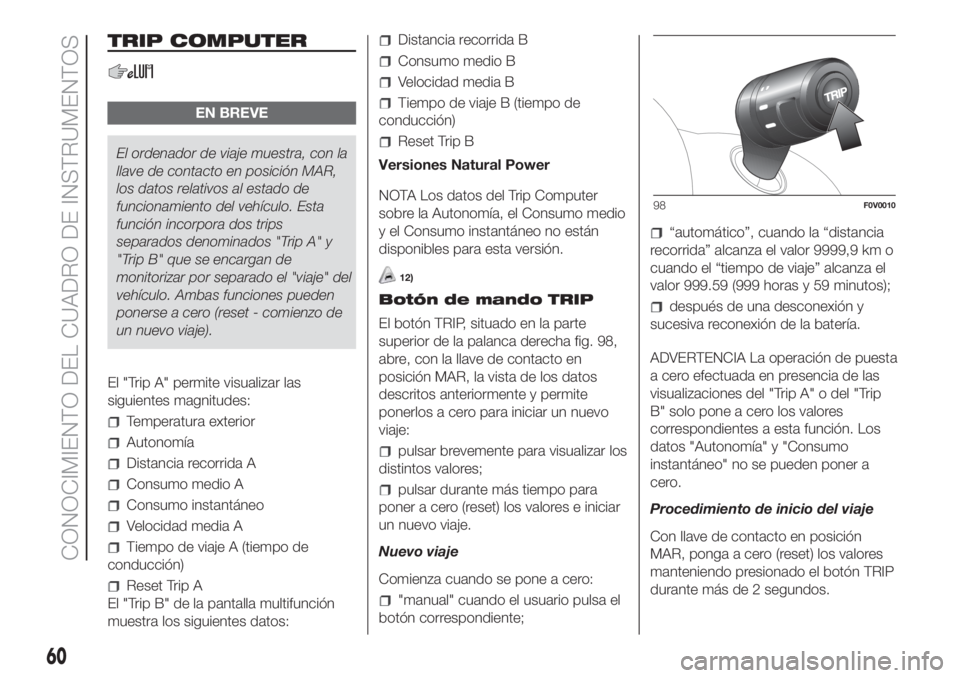

TRIP COMPUTER
EN BREVE
El ordenador de viaje muestra, con la
llave de contacto en posición MAR,
los datos relativos al estado de
funcionamiento del vehículo. Esta
función incorpora dos trips
separados denominados "Trip A" y
"Trip B" que se encargan de
monitorizar por separado el "viaje" del
vehículo. Ambas funciones pueden
ponerse a cero (reset - comienzo de
un nuevo viaje).
El "Trip A" permite visualizar las
siguientes magnitudes:
Temperatura exterior
Autonomía
Distancia recorrida A
Consumo medio A
Consumo instantáneo
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A
El "Trip B" de la pantalla multifunción
muestra los siguientes datos:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción)
Reset Trip B
Versiones Natural Power
NOTA Los datos del Trip Computer
sobre la Autonomía, el Consumo medio
y el Consumo instantáneo no están
disponibles para esta versión.
12)
Botón de mando TRIP
El botón TRIP, situado en la parte
superior de la palanca derecha fig. 98,
abre, con la llave de contacto en
posición MAR, la vista de los datos
descritos anteriormente y permite
ponerlos a cero para iniciar un nuevo
viaje:
pulsar brevemente para visualizar los
distintos valores;
pulsar durante más tiempo para
poner a cero (reset) los valores e iniciar
un nuevo viaje.
Nuevo viaje
Comienza cuando se pone a cero:
"manual" cuando el usuario pulsa el
botón correspondiente;
“automático”, cuando la “distancia
recorrida” alcanza el valor 9999,9 km o
cuando el “tiempo de viaje” alcanza el
valor 999.59 (999 horas y 59 minutos);
después de una desconexión y
sucesiva reconexión de la batería.
ADVERTENCIA La operación de puesta
a cero efectuada en presencia de las
visualizaciones del "Trip A" o del "Trip
B" solo pone a cero los valores
correspondientes a esta función. Los
datos "Autonomía" y "Consumo
instantáneo" no se pueden poner a
cero.
Procedimiento de inicio del viaje
Con llave de contacto en posición
MAR, ponga a cero (reset) los valores
manteniendo presionado el botón TRIP
durante más de 2 segundos.
98F0V0010
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

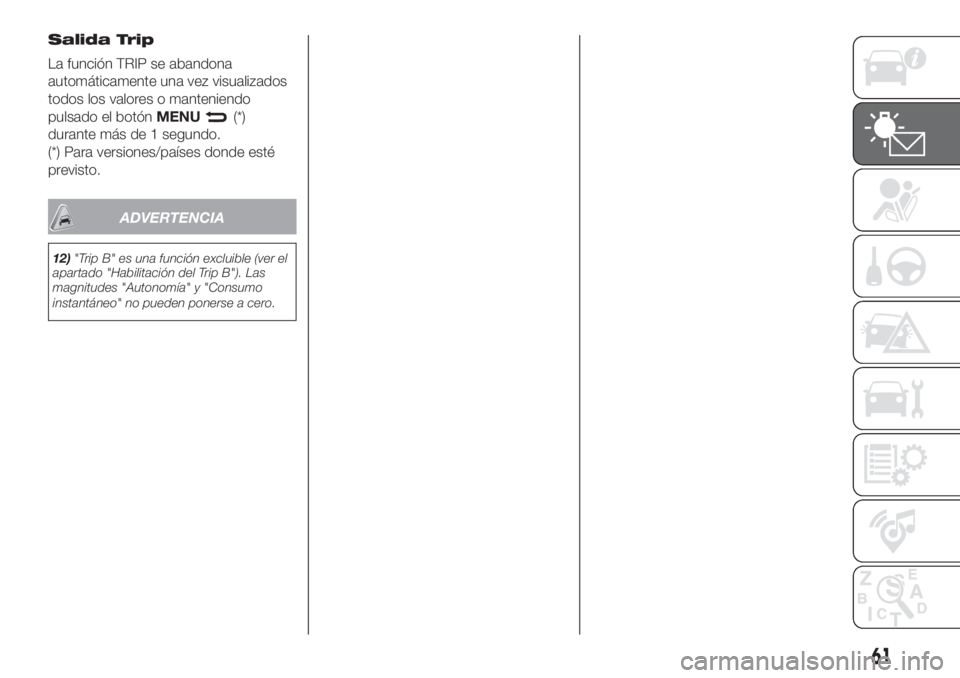

Salida Trip
La función TRIP se abandona
automáticamente una vez visualizados
todos los valores o manteniendo
pulsado el botónMENU
(*)
durante más de 1 segundo.
(*) Para versiones/países donde esté
previsto.
ADVERTENCIA
12)"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
61

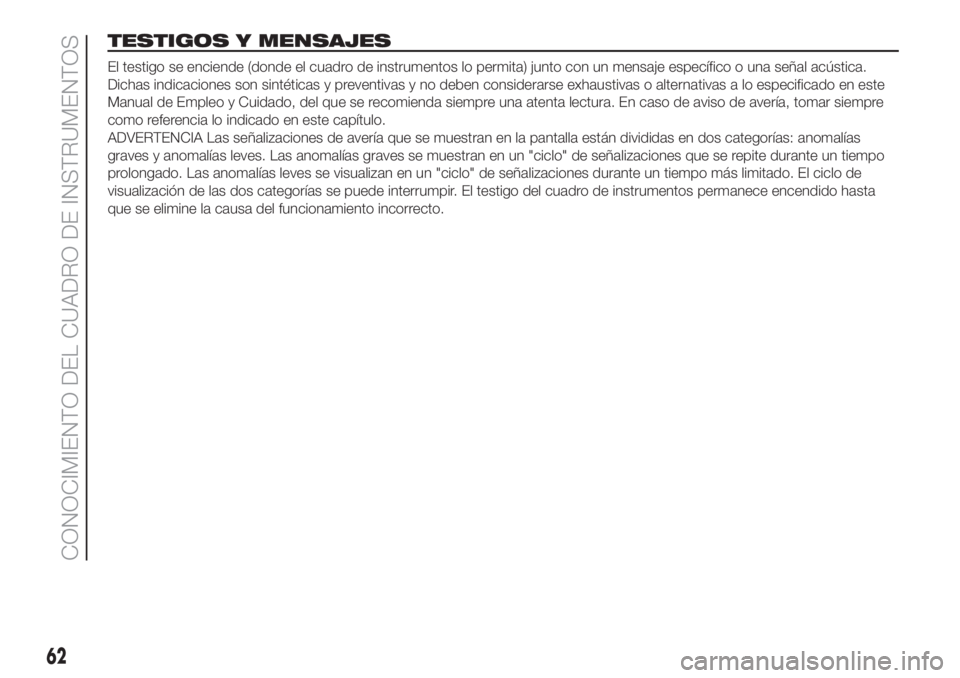

TESTIGOS Y MENSAJES
El testigo se enciende (donde el cuadro de instrumentos lo permita) junto con un mensaje específico o una señal acústica.
Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de aviso de avería, tomar siempre
como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del funcionamiento incorrecto.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

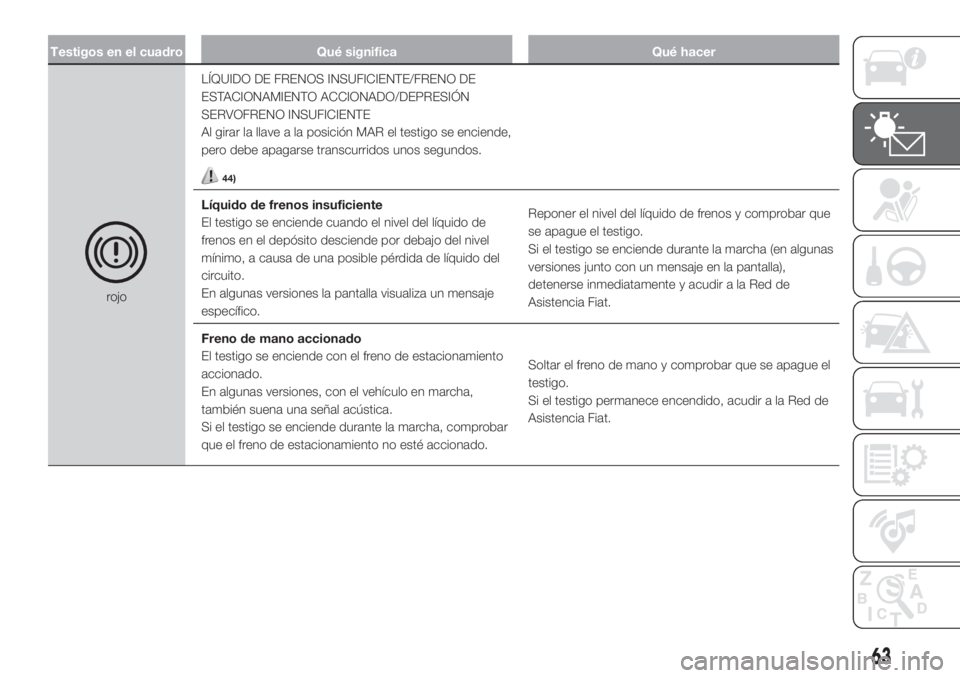

Testigos en el cuadro Qué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE
ESTACIONAMIENTO ACCIONADO/DEPRESIÓN
SERVOFRENO INSUFICIENTE
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
44)
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de
frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del
circuito.
En algunas versiones la pantalla visualiza un mensaje
específico.Reponer el nivel del líquido de frenos y comprobar que
se apague el testigo.
Si el testigo se enciende durante la marcha (en algunas
versiones junto con un mensaje en la pantalla),
detenerse inmediatamente y acudir a la Red de
Asistencia Fiat.
Freno de mano accionado
El testigo se enciende con el freno de estacionamiento
accionado.
En algunas versiones, con el vehículo en marcha,
también suena una señal acústica.
Si el testigo se enciende durante la marcha, comprobar
que el freno de estacionamiento no esté accionado.Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Fiat.
63

Testigos en el cuadro Qué significa Qué hacer

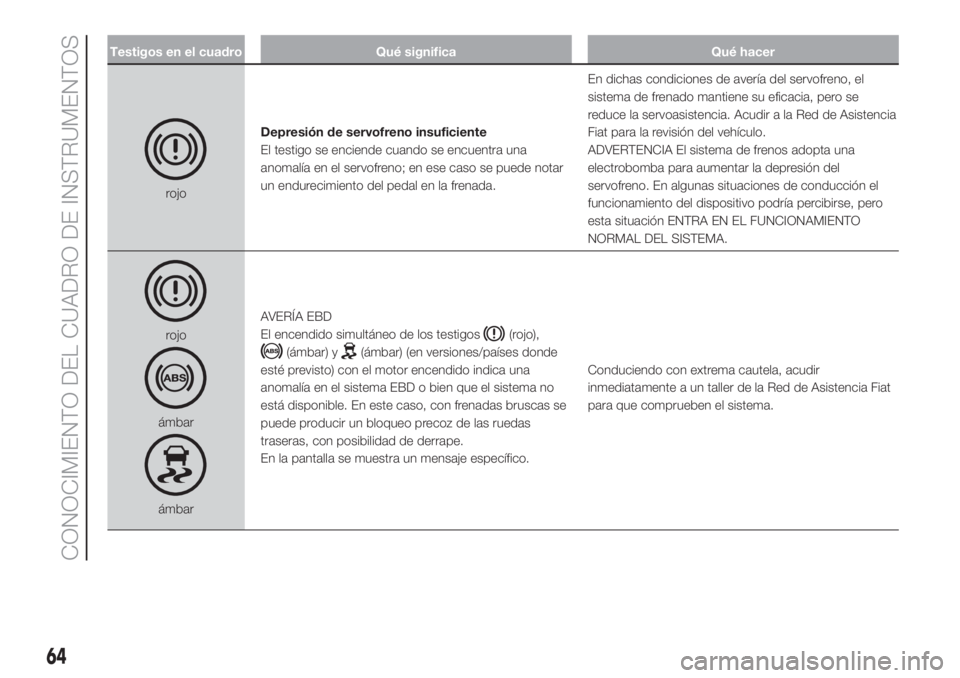

rojoDepresión de servofreno insuficiente
El testigo se enciende cuando se encuentra una
anomalía en el servofreno; en ese caso se puede notar
un endurecimiento del pedal en la frenada.En dichas condiciones de avería del servofreno, el
sistema de frenado mantiene su eficacia, pero se
reduce la servoasistencia. Acudir a la Red de Asistencia
Fiat para la revisión del vehículo.
ADVERTENCIA El sistema de frenos adopta una
electrobomba para aumentar la depresión del
servofreno. En algunas situaciones de conducción el
funcionamiento del dispositivo podría percibirse, pero
esta situación ENTRA EN EL FUNCIONAMIENTO
NORMAL DEL SISTEMA.
rojo
ámbar
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo),
(ámbar) y(ámbar) (en versiones/países donde
esté previsto) con el motor encendido indica una
anomalía en el sistema EBD o bien que el sistema no
está disponible. En este caso, con frenadas bruscas se
puede producir un bloqueo precoz de las ruedas
traseras, con posibilidad de derrape.
En la pantalla se muestra un mensaje específico.Conduciendo con extrema cautela, acudir
inmediatamente a un taller de la Red de Asistencia Fiat
para que comprueben el sistema.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el cuadro Qué significa Qué hacer

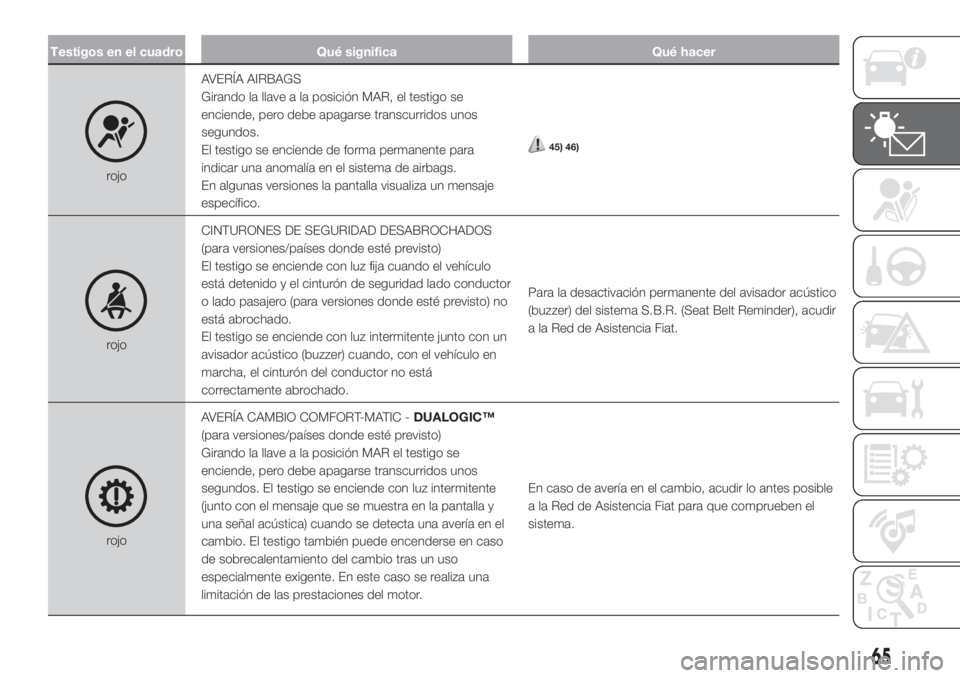

rojoAVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende de forma permanente para
indicar una anomalía en el sistema de airbags.
En algunas versiones la pantalla visualiza un mensaje
específico.
45) 46)
rojoCINTURONES DE SEGURIDAD DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el vehículo
está detenido y el cinturón de seguridad lado conductor
o lado pasajero (para versiones donde esté previsto) no
está abrochado.
El testigo se enciende con luz intermitente junto con un
avisador acústico (buzzer) cuando, con el vehículo en
marcha, el cinturón del conductor no está
correctamente abrochado.Para la desactivación permanente del avisador acústico
(buzzer) del sistema S.B.R. (Seat Belt Reminder), acudir
a la Red de Asistencia Fiat.
rojoAVERÍA CAMBIO COMFORT-MATIC -DUALOGIC™
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos. El testigo se enciende con luz intermitente
(junto con el mensaje que se muestra en la pantalla y
una señal acústica) cuando se detecta una avería en el
cambio. El testigo también puede encenderse en caso
de sobrecalentamiento del cambio tras un uso
especialmente exigente. En este caso se realiza una
limitación de las prestaciones del motor.En caso de avería en el cambio, acudir lo antes posible
a la Red de Asistencia Fiat para que comprueben el
sistema.
65

Testigos en el cuadro Qué significa Qué hacer

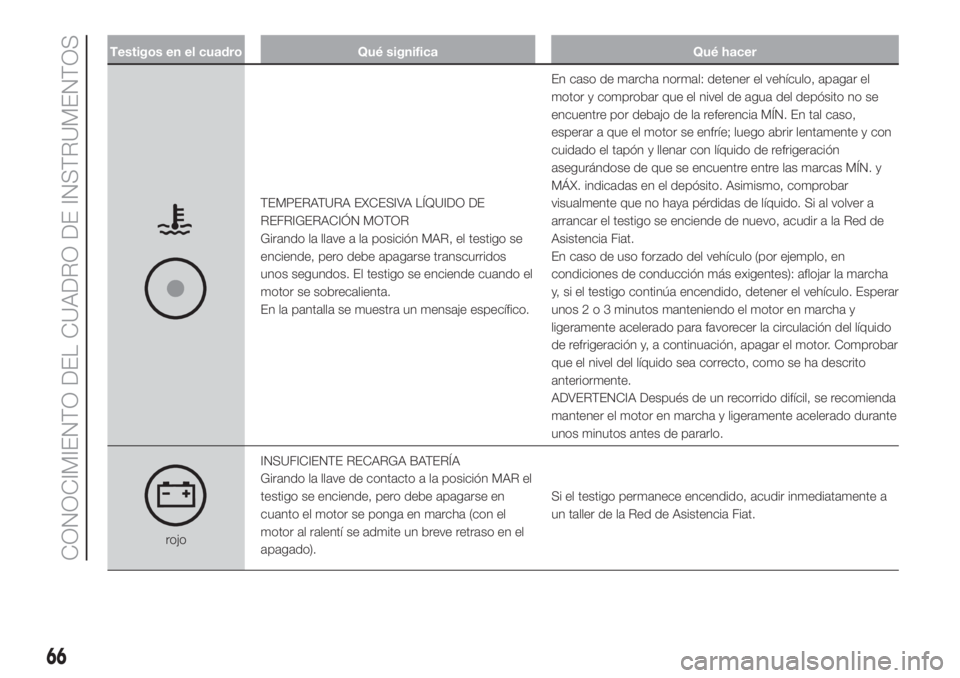

TEMPERATURA EXCESIVA LÍQUIDO DE
REFRIGERACIÓN MOTOR
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos
unos segundos. El testigo se enciende cuando el
motor se sobrecalienta.
En la pantalla se muestra un mensaje específico.En caso de marcha normal: detener el vehículo, apagar el
motor y comprobar que el nivel de agua del depósito no se
encuentre por debajo de la referencia MÍN. En tal caso,
esperar a que el motor se enfríe; luego abrir lentamente y con
cuidado el tapón y llenar con líquido de refrigeración
asegurándose de que se encuentre entre las marcas MÍN. y
MÁX. indicadas en el depósito. Asimismo, comprobar
visualmente que no haya pérdidas de líquido. Si al volver a
arrancar el testigo se enciende de nuevo, acudir a la Red de
Asistencia Fiat.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la marcha
y, si el testigo continúa encendido, detener el vehículo. Esperar
unos 2 o 3 minutos manteniendo el motor en marcha y
ligeramente acelerado para favorecer la circulación del líquido
de refrigeración y, a continuación, apagar el motor. Comprobar
que el nivel del líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil, se recomienda
mantener el motor en marcha y ligeramente acelerado durante
unos minutos antes de pararlo.
rojoINSUFICIENTE RECARGA BATERÍA
Girando la llave de contacto a la posición MAR el
testigo se enciende, pero debe apagarse en
cuanto el motor se ponga en marcha (con el
motor al ralentí se admite un breve retraso en el
apagado).Si el testigo permanece encendido, acudir inmediatamente a
un taller de la Red de Asistencia Fiat.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

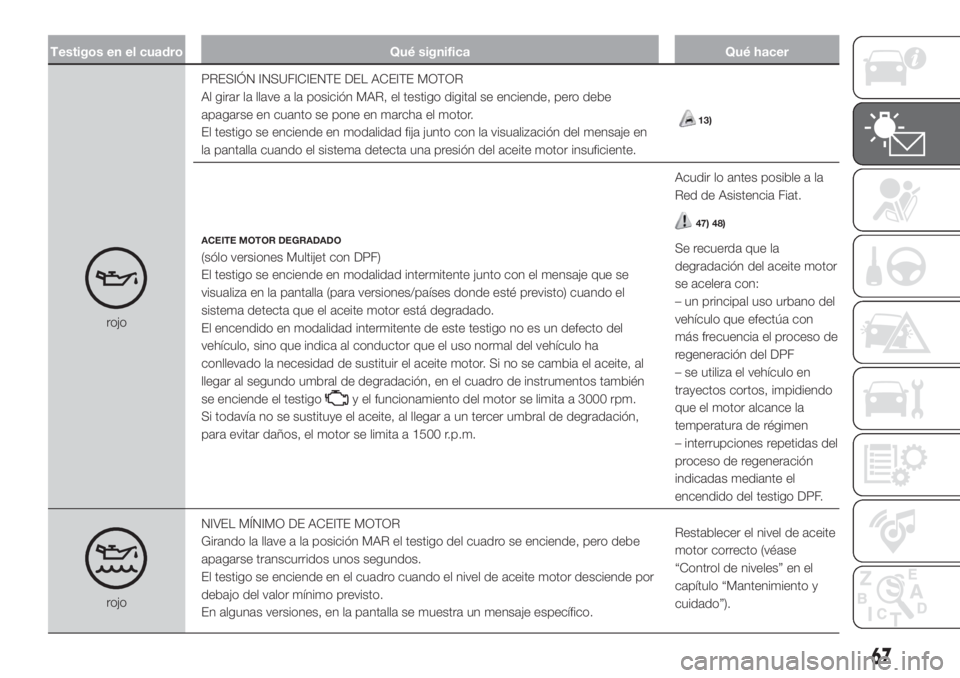

Testigos en el cuadro Qué significa Qué hacer
rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
Al girar la llave a la posición MAR, el testigo digital se enciende, pero debe
apagarse en cuanto se pone en marcha el motor.
El testigo se enciende en modalidad fija junto con la visualización del mensaje en
la pantalla cuando el sistema detecta una presión del aceite motor insuficiente.
13)
ACEITE MOTOR DEGRADADO
(sólo versiones Multijet con DPF)
El testigo se enciende en modalidad intermitente junto con el mensaje que se
visualiza en la pantalla (para versiones/países donde esté previsto) cuando el
sistema detecta que el aceite motor está degradado.
El encendido en modalidad intermitente de este testigo no es un defecto del
vehículo, sino que indica al conductor que el uso normal del vehículo ha
conllevado la necesidad de sustituir el aceite motor. Si no se cambia el aceite, al
llegar al segundo umbral de degradación, en el cuadro de instrumentos también
se enciende el testigo
y el funcionamiento del motor se limita a 3000 rpm.
Si todavía no se sustituye el aceite, al llegar a un tercer umbral de degradación,
para evitar daños, el motor se limita a 1500 r.p.m.Acudir lo antes posible a la
Red de Asistencia Fiat.
47) 48)
Se recuerda que la
degradación del aceite motor
se acelera con:
– un principal uso urbano del
vehículo que efectúa con
más frecuencia el proceso de
regeneración del DPF
– se utiliza el vehículo en
trayectos cortos, impidiendo
que el motor alcance la
temperatura de régimen
– interrupciones repetidas del
proceso de regeneración
indicadas mediante el
encendido del testigo DPF.
rojoNIVEL MÍNIMO DE ACEITE MOTOR
Girando la llave a la posición MAR el testigo del cuadro se enciende, pero debe
apagarse transcurridos unos segundos.
El testigo se enciende en el cuadro cuando el nivel de aceite motor desciende por
debajo del valor mínimo previsto.
En algunas versiones, en la pantalla se muestra un mensaje específico.Restablecer el nivel de aceite
motor correcto (véase
“Control de niveles” en el
capítulo “Mantenimiento y
cuidado”).
67

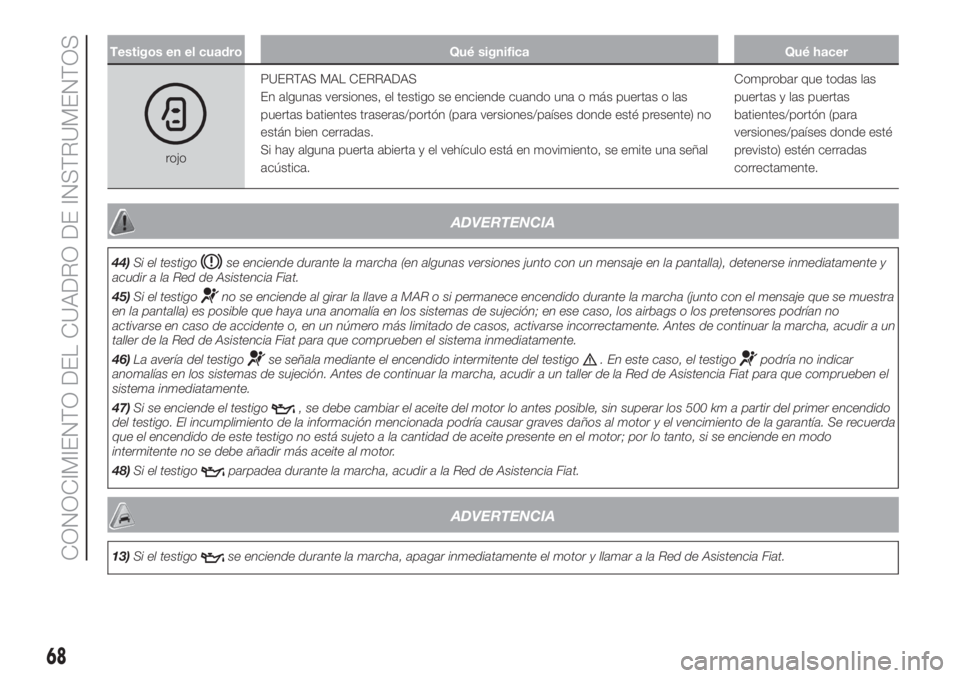

Testigos en el cuadro Qué significa Qué hacer
rojoPUERTAS MAL CERRADAS
En algunas versiones, el testigo se enciende cuando una o más puertas o las
puertas batientes traseras/portón (para versiones/países donde esté presente) no
están bien cerradas.
Si hay alguna puerta abierta y el vehículo está en movimiento, se emite una señal
acústica.Comprobar que todas las
puertas y las puertas
batientes/portón (para
versiones/países donde esté
previsto) estén cerradas
correctamente.
ADVERTENCIA
44)Si el testigose enciende durante la marcha (en algunas versiones junto con un mensaje en la pantalla), detenerse inmediatamente y
acudir a la Red de Asistencia Fiat.
45)Si el testigo
no se enciende al girar la llave a MAR o si permanece encendido durante la marcha (junto con el mensaje que se muestra
en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no
activarse en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a un
taller de la Red de Asistencia Fiat para que comprueben el sistema inmediatamente.
46)La avería del testigo
se señala mediante el encendido intermitente del testigo. En este caso, el testigopodría no indicar
anomalías en los sistemas de sujeción. Antes de continuar la marcha, acudir a un taller de la Red de Asistencia Fiat para que comprueben el
sistema inmediatamente.
47)Si se enciende el testigo
, se debe cambiar el aceite del motor lo antes posible, sin superar los 500 km a partir del primer encendido
del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. Se recuerda
que el encendido de este testigo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo
intermitente no se debe añadir más aceite al motor.
48)Si el testigo
parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
ADVERTENCIA
13)Si el testigose enciende durante la marcha, apagar inmediatamente el motor y llamar a la Red de Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
