Page 41 of 324
37

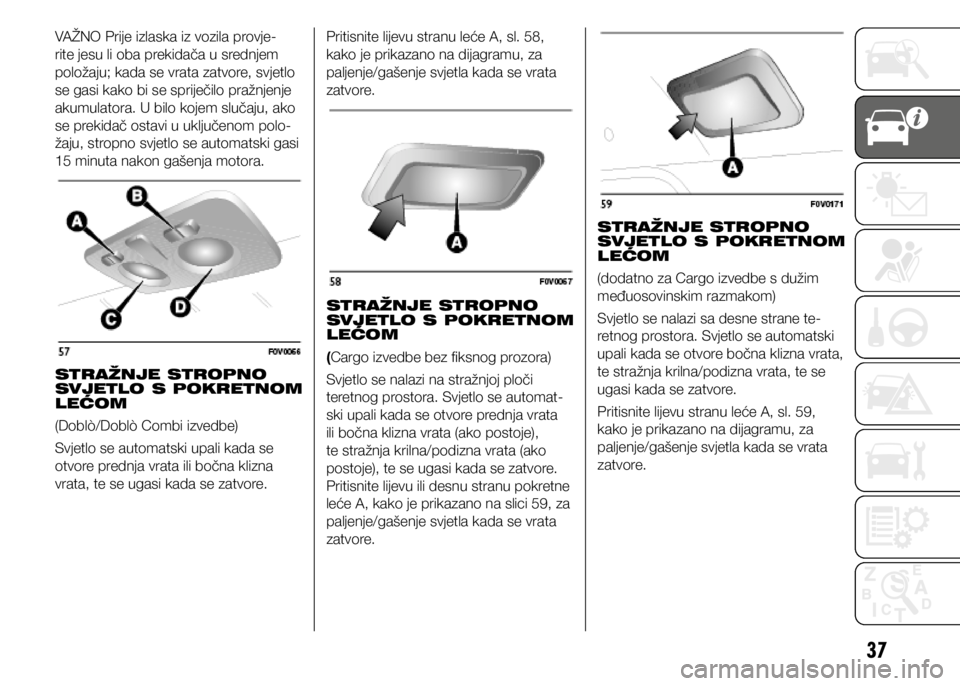

VAŽNO Prije izlaska iz vozila provje-
rite jesu li oba prekidača u srednjem
položaju; kada se vrata zatvore, svjetlo
se gasi kako bi se spriječilo pražnjenje
akumulatora. U bilo kojem slučaju, ako
se prekidač ostavi u uključenom polo-
žaju, stropno svjetlo se automatski gasi
15 minuta nakon gašenja motora.
STRAŽNJE STROPNO
SVJETLO S POKRETNOM
LEĆOM
(Doblò/Doblò Combi izvedbe)
Svjetlo se automatski upali kada se
otvore prednja vrata ili bočna klizna
vrata, te se ugasi kada se zatvore.Pritisnite lijevu stranu leće A, sl. 58,
kako je prikazano na dijagramu, za
paljenje/gašenje svjetla kada se vrata
zatvore.
STRAŽNJE STROPNO
SVJETLO S POKRETNOM
LEĆOM
(Cargo izvedbe bez fiksnog prozora)
Svjetlo se nalazi na stražnjoj ploči
teretnog prostora. Svjetlo se automat-
ski upali kada se otvore prednja vrata
ili bočna klizna vrata (ako postoje),
te stražnja krilna/podizna vrata (ako
postoje), te se ugasi kada se zatvore.
Pritisnite lijevu ili desnu stranu pokretne
leće A, kako je prikazano na slici 59, za
paljenje/gašenje svjetla kada se vrata
zatvore.
STRAŽNJE STROPNO
SVJETLO S POKRETNOM
LEĆOM
(dodatno za Cargo izvedbe s dužim
međuosovinskim razmakom)
Svjetlo se nalazi sa desne strane te-
retnog prostora. Svjetlo se automatski
upali kada se otvore bočna klizna vrata,
te stražnja krilna/podizna vrata, te se
ugasi kada se zatvore.
Pritisnite lijevu stranu leće A, sl. 59,
kako je prikazano na dijagramu, za
paljenje/gašenje svjetla kada se vrata
zatvore.
Page 42 of 324
38

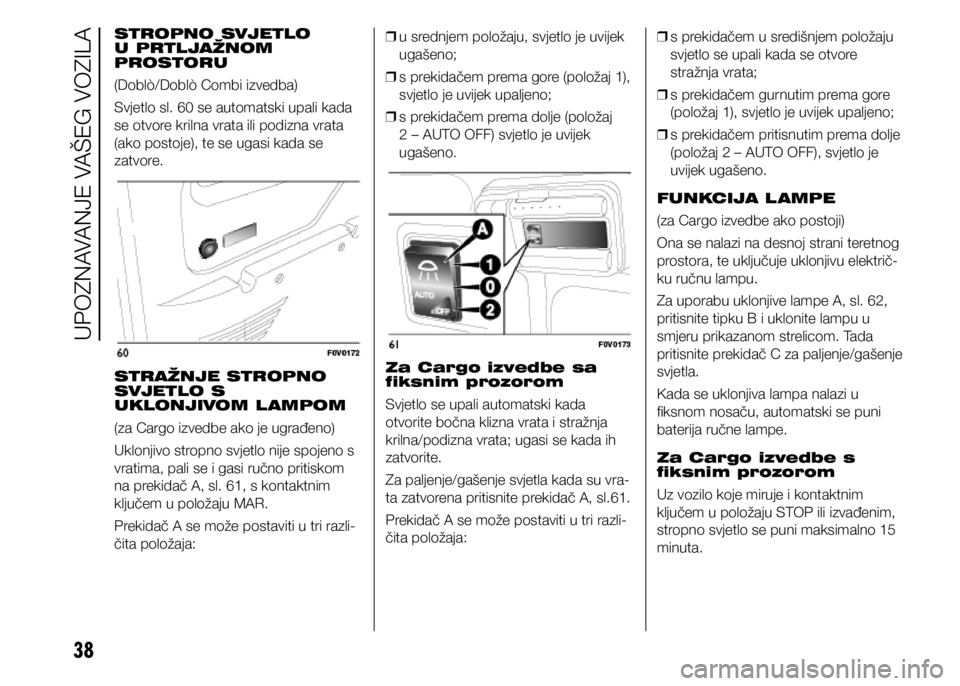

STROPNO SVJETLO
U PRTLJAŽNOM
PROSTORU
(Doblò/Doblò Combi izvedba)
Svjetlo sl. 60 se automatski upali kada
se otvore krilna vrata ili podizna vrata
(ako postoje), te se ugasi kada se
zatvore.
STRAŽNJE STROPNO
SVJETLO S
UKLONJIVOM L AMPOM
(za Cargo izvedbe ako je ugrađeno)
Uklonjivo stropno svjetlo nije spojeno s
vratima, pali se i gasi ručno pritiskom
na prekidač A, sl. 61, s kontaktnim
ključem u položaju MAR.
Prekidač A se može postaviti u tri razli-
čita položaja:
❒ u srednjem položaju, svjetlo je uvijek
ugašeno;
❒ s prekidačem prema gore (položaj 1),
svjetlo je uvijek upaljeno;
❒ s prekidačem prema dolje (položaj
2 – AUTO OFF) svjetlo je uvijek
ugašeno.
Za Cargo izvedbe sa
fiksnim prozorom
Svjetlo se upali automatski kada
otvorite bočna klizna vrata i stražnja
krilna/podizna vrata; ugasi se kada ih
zatvorite.
Za paljenje/gašenje svjetla kada su vra-
ta zatvorena pritisnite prekidač A, sl.61.
Prekidač A se može postaviti u tri razli-
čita položaja:
❒ s prekidačem u središnjem položaju
svjetlo se upali kada se otvore
stražnja vrata;
❒ s prekidačem gurnutim prema gore
(položaj 1), svjetlo je uvijek upaljeno;
❒ s prekidačem pritisnutim prema dolje
(položaj 2 – AUTO OFF), svjetlo je
uvijek ugašeno.
FUNKCIJA L AMPE
(za Cargo izvedbe ako postoji)
Ona se nalazi na desnoj strani teretnog
prostora, te uključuje uklonjivu električ-
ku ručnu lampu.
Za uporabu uklonjive lampe A, sl. 62,
pritisnite tipku B i uklonite lampu u
smjeru prikazanom strelicom. Tada
pritisnite prekidač C za paljenje/gašenje
svjetla.
Kada se uklonjiva lampa nalazi u
fiksnom nosaču, automatski se puni
baterija ručne lampe.
Za Cargo izvedbe s
fiksnim prozorom
Uz vozilo koje miruje i kontaktnim
ključem u položaju STOP ili izvađenim,
stropno svjetlo se puni maksimalno 15
minuta.
UPOZNAVANJE VA
Page 43 of 324
39

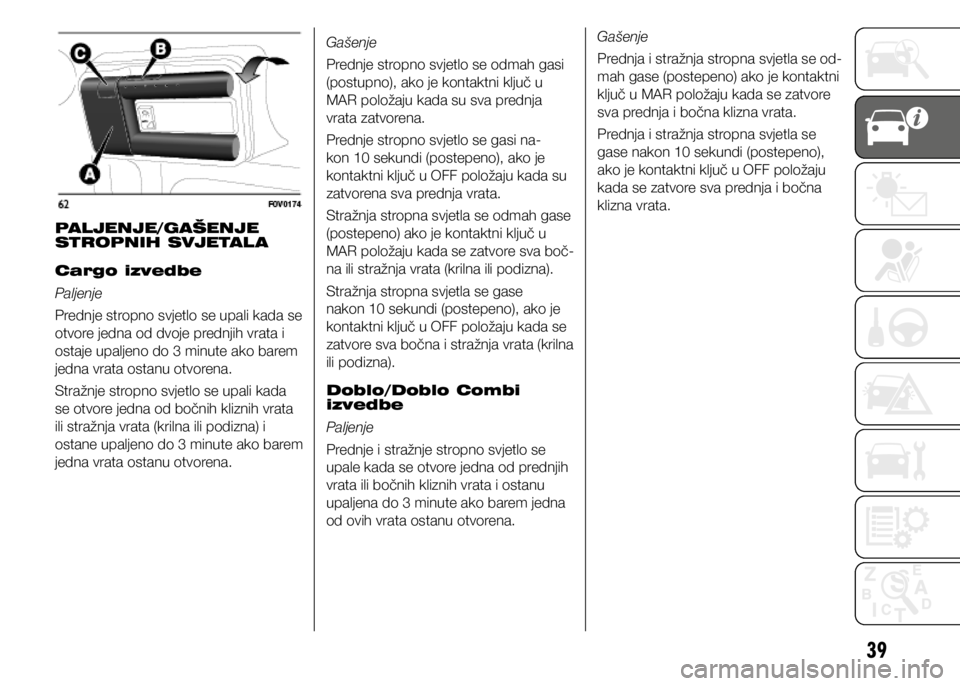

PALJENJE/GAŠENJE
STROPNIH SVJETAL A
Cargo izvedbe
Paljenje
Prednje stropno svjetlo se upali kada se
otvore jedna od dvoje prednjih vrata i
ostaje upaljeno do 3 minute ako barem
jedna vrata ostanu otvorena.
Stražnje stropno svjetlo se upali kada
se otvore jedna od bočnih kliznih vrata
ili stražnja vrata (krilna ili podizna) i
ostane upaljeno do 3 minute ako barem
jedna vrata ostanu otvorena.Gašenje
Prednje stropno svjetlo se odmah gasi
(postupno), ako je kontaktni ključ u
MAR položaju kada su sva prednja
vrata zatvorena.
Prednje stropno svjetlo se gasi na-
kon 10 sekundi (postepeno), ako je
kontaktni ključ u OFF položaju kada su
zatvorena sva prednja vrata.
Stražnja stropna svjetla se odmah gase
(postepeno) ako je kontaktni ključ u
MAR položaju kada se zatvore sva boč-
na ili stražnja vrata (krilna ili podizna).
Stražnja stropna svjetla se gase
nakon 10 sekundi (postepeno), ako je
kontaktni ključ u OFF položaju kada se
zatvore sva bočna i stražnja vrata (krilna
ili podizna).
Doblo/Doblo Combi
izvedbe
Paljenje
Prednje i stražnje stropno svjetlo se
upale kada se otvore jedna od prednjih
vrata ili bočnih kliznih vrata i ostanu
upaljena do 3 minute ako barem jedna
od ovih vrata ostanu otvorena.Gašenje
Prednja i stražnja stropna svjetla se od-
mah gase (postepeno) ako je kontaktni
ključ u MAR položaju kada se zatvore
sva prednja i bočna klizna vrata.
Prednja i stražnja stropna svjetla se
gase nakon 10 sekundi (postepeno),
ako je kontaktni ključ u OFF položaju
kada se zatvore sva prednja i bočna
klizna vrata.
Page 44 of 324
40

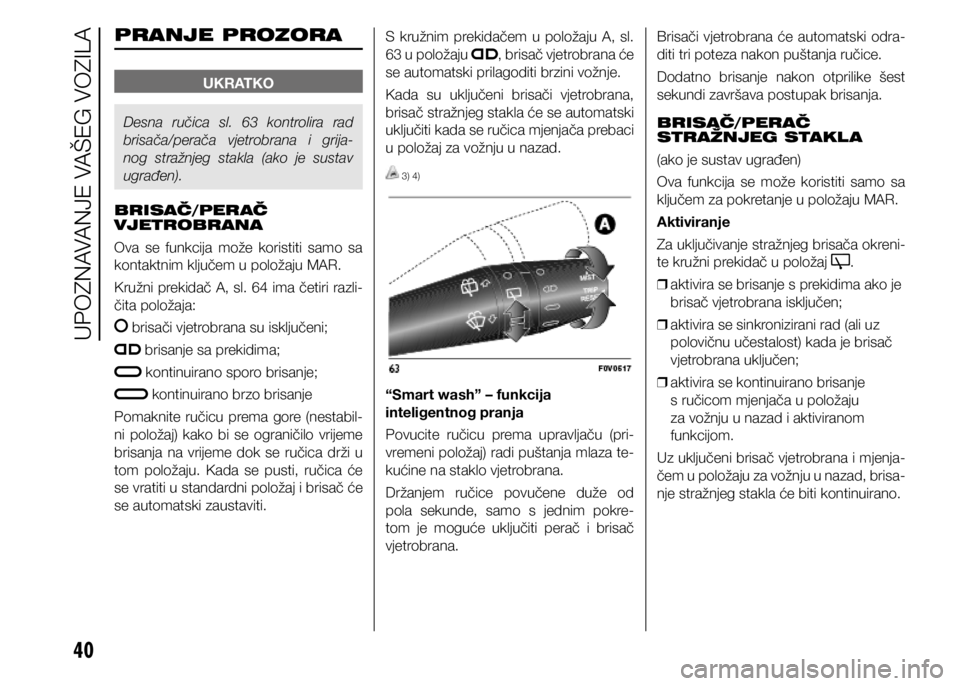

PRANJE PROZORA
UKRATKO
Desna ručica sl. 63 kontrolira rad
brisača/perača vjetrobrana i grija-
nog stražnjeg stakla (ako je sustav
ugrađen).
BRISAČ/PERAČ
VJETROBRANA
Ova se funkcija može koristiti samo sa
kontaktnim ključem u položaju MAR.
Kružni prekidač A, sl. 64 ima četiri razli-
čita položaja:
brisači vjetrobrana su isključeni;
brisanje sa prekidima;
kontinuirano sporo brisanje;
kontinuirano brzo brisanje
Pomaknite ručicu prema gore (nestabil-
ni položaj) kako bi se ograničilo vrijeme
brisanja na vrijeme dok se ručica drži u
tom položaju. Kada se pusti, ručica će
se vratiti u standardni položaj i brisač će
se automatski zaustaviti. S kružnim prekidačem u položaju A, sl.
63 u položaju
, brisač vjetrobrana će
se automatski prilagoditi brzini vožnje.
Kada su uključeni brisači vjetrobrana,
brisač stražnjeg stakla će se automatski
uključiti kada se ručica mjenjača prebaci
u položaj za vožnju u nazad.
3) 4)
“Smart wash” – funkcija
inteligentnog pranja
Povucite ručicu prema upravljaču (pri-
vremeni položaj) radi puštanja mlaza te-
kućine na staklo vjetrobrana.
Držanjem ručice povučene duže od
pola sekunde, samo s jednim pokre-
tom je moguće uključiti perač i brisač
vjetrobrana. Brisači vjetrobrana će automatski odra-
diti tri poteza nakon puštanja ručice.
Dodatno brisanje nakon otprilike šest
sekundi završava postupak brisanja.
BRISAČ/PERAČ
STRAŽNJEG STAKL A
(ako je sustav ugrađen)
Ova funkcija se može koristiti samo sa
ključem za pokretanje u položaju MAR.
Aktiviranje
Za uključivanje stražnjeg brisača okreni-
te kružni prekidač u položaj
.
❒ aktivira se brisanje s prekidima ako je
brisač vjetrobrana isključen;
❒ aktivira se sinkronizirani rad (ali uz
polovičnu učestalost) kada je brisač
vjetrobrana uključen;
❒ aktivira se kontinuirano brisanje
s ručicom mjenjača u položaju
za vožnju u nazad i aktiviranom
funkcijom.
Uz uključeni brisač vjetrobrana i mjenja-
čem u položaju za vožnju u nazad, brisa-
nje stražnjeg stakla će biti kontinuirano.
UPOZNAVANJE VAŠEG VOZILA
Page 45 of 324
41
Guranjem ručice prema naprijed (pri-
vremeni položaj) će aktivirati pušta-
nja mlaza tekućine na stražnje staklo.
Držanjem ručice u tom položaju dulje
od pola sekunde će također aktivirati i
brisač stražnjeg stakla. Puštanjem ru-
čice aktivirati će se funkcija inteligen-
tnog pranja, kako je opisana za brisač
vjetrobrana.
Funkcija se gasi kada se ručica pusti.
5)
PERAČI PREDNJIH
SVJETAL A
(ako su ugrađeni)
Oni se uključuju kada su upaljena krat-
ka svjetla i uključi se perač vjetrobrana.
VAŽNO Redovito provjeravajte rad i
čistoću mlaznica.
6)
VAŽNO
3) Ne koristite brisače vjetrobrana za uklanjanje
sloja snijega ili leda s
vjetrobrana. U tim uvjetima,
brisači vjetrobrana mogu
biti podvrgnuti prevelikom
naprezanju i može se aktivirati
zaštita motora za pokretanje
brisača. Ako se problem
ponovi, kontaktirajte ovlašteni
Fiatov servis.
4) Nemojte uključivati brisač vjetrobrana ako su metlice
podignute od stakla.
5) Ne koristite brisač stražnjeg stakla za uklanjanje sloja
snijega ili leda s vjetrobrana.
U tim uvjetima, brisač može
biti podvrgnut prevelikom
naprezanju i može se aktivirati
zaštita motora za pokretanje
brisača. Ako se problem
ponovi, kontaktirajte ovlašteni
Fiatov servis.
6) Pranje prednjih svjetala ne radi kada razina tekućine za
pranje padne ispod 1,6 litara.
Page 46 of 324
42

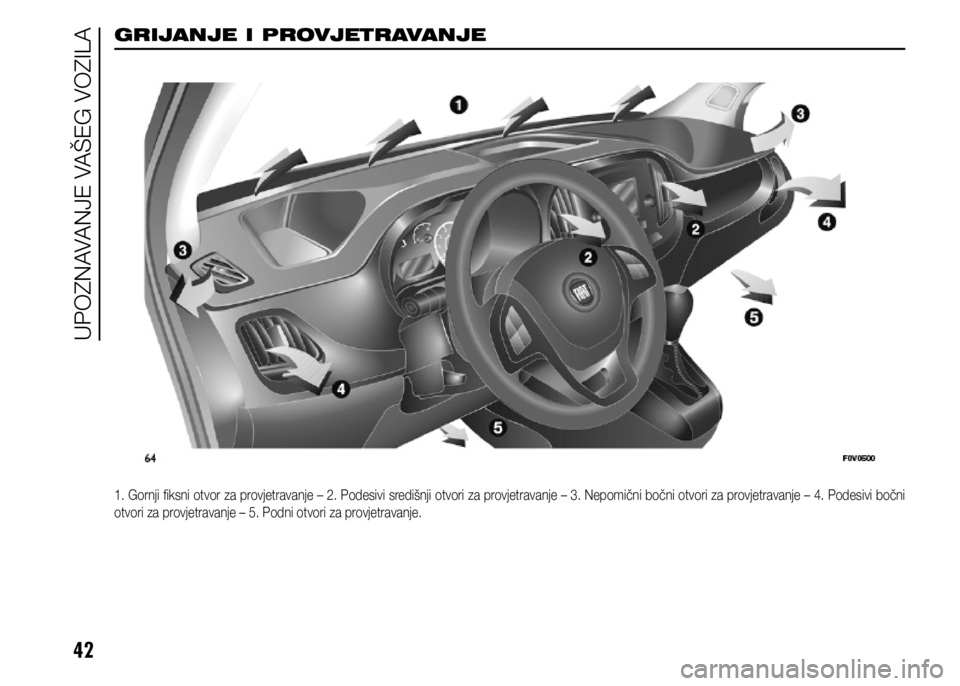

GRIJANJE I PROVJETRAVANJE
1. Gornji fiksni otvor za provjetravanje – 2. Podesivi središnji otvori za provjetravanje – 3. Nepomični bočni otvori za provjetravanje – 4. Podesivi bočni
otvori za provjetravanje – 5. Podni otvori za provjetravanje.
UPOZNAVANJE VA
Page 47 of 324
43

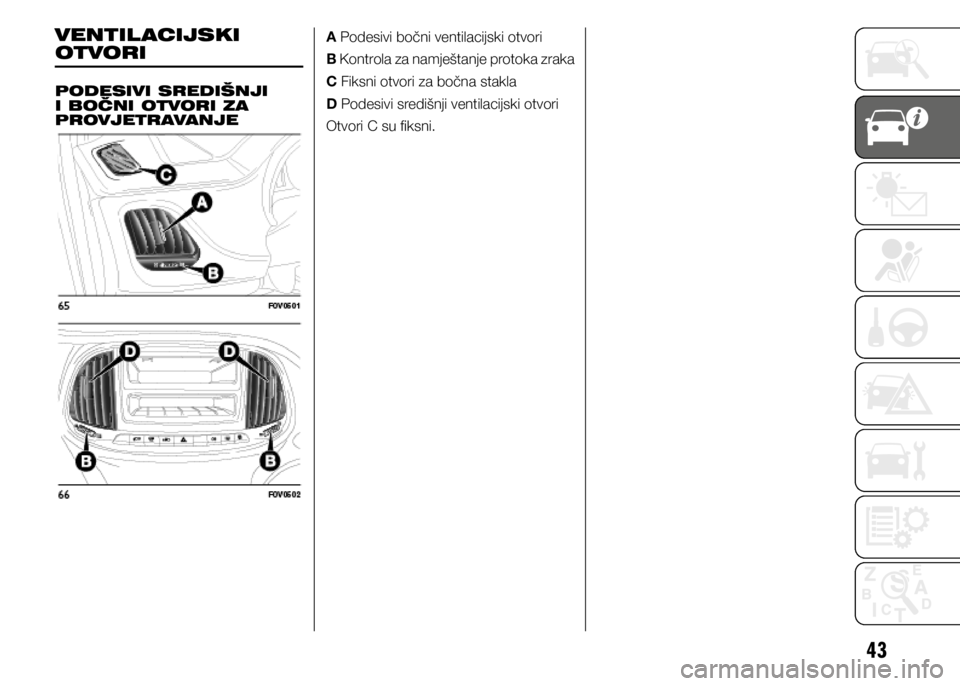

VENTIL ACIJSKI
OTVORI
PODESIVI SREDIŠNJI
I BOČNI OTVORI ZA
PROVJETRAVANJEA Podesivi bočni ventilacijski otvori
B Kontrola za namještanje protoka zraka
C Fiksni otvori za bočna stakla
D Podesivi središnji ventilacijski otvori
Otvori C su fiksni.
Page 48 of 324
44

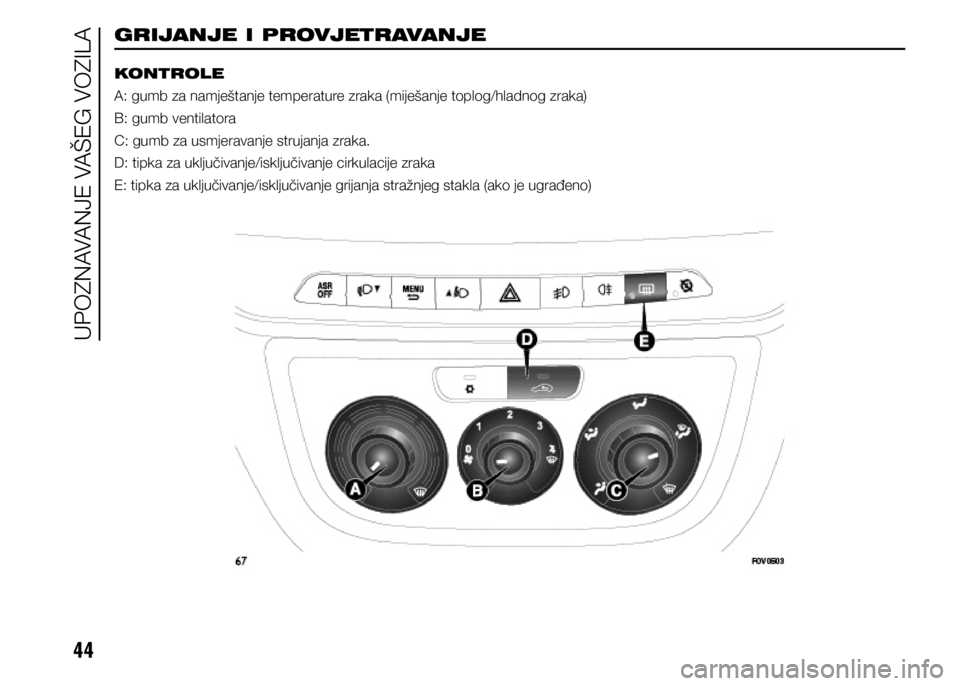

GRIJANJE I PROVJETRAVANJE
KONTROLE
A: gumb za namještanje temperature zraka (miješanje toplog/hladnog zraka)
B: gumb ventilatora
C: gumb za usmjeravanje strujanja zraka.
D: tipka za uključivanje/isključivanje cirkulacije zraka
E: tipka za uključivanje/isključivanje grijanja stražnjeg stakla (ako je ugrađeno)
UPOZNAVANJE VA
Page 49 of 324
45
KLIMATIZACIJA
Gumb C omogućava usmjeravanje zra-
ka u sve dijelove putničke kabine kroz
pet mogućnosti usmjeravanja:
zrak struji iz središnjih i bočnih
otvora
zagrijavanje nogu i hlađenje glave
(dvorazinska funkcija)
brže zagrijavanje putničke kabine
zagrijavanje putničke kabine i od-
magljivanje vjetrobrana
odmagljivanje i odmrzavanje vje-
trobrana i bočnih prozora
GRIJANJE
Učinite slijedeće:
❒ okrenite gumb A do kraja u desno (u
)
❒ okrenite gumb B na željenu brzinu
❒ okrenite gumb C u:
za grijanje nogu i istovremeno od-
magljivanje vjetrobrana;
za usmjeravanje zraka u noge i uba-
civanje svježeg zraka iz središnjih i
bočnih otvora
za brzo zagrijavanje BRZO GRIJANJE
Učinite slijedeće:
❒ zatvorite sve otvore na prednjoj ploči;
❒ okrenite gumb A u
;
❒ okrenite gumb B u 4
;
❒ okrenite gumb C u
.
BRZO ODMAGLJIVANJE/
ODMRZAVANJE
VJETROBRANA I
BOČNIH PROZORA
(MAX-DEF funkcija)
Učinite slijedeće:
❒ okrenite gumb A u
;
❒ okrenite gumb B u 4
;
❒ okrenite gumb C u
;
❒ isključite unutrašnje kruženje zraka
(lampica tipke D je ugašena).
Nakon odmagljivanja/odmrzavanja na-
mjestite kontrole prema potrebi. Odmagljivanje prozora
Ako je vanjski zrak jako vlažan, ako pada
kiša i/ili ako postoji velika razlika u tem-
peraturi između vanjskog zraka i zraka u
vozilu, sprječavanje magljenja stakala se
izvodi na slijedeći način:
❒ isključite unutrašnje kruženje zraka
(lampica tipke D je ugašena);
❒ okrenite gumb A u
;
❒ okrenite gumb B u 2;
❒ okrenite gumb C u
uz opciju
prebacivanja u položaj
ako nema
znakova magljenja.
REGULIRANJE BRZINE
VENTIL ATORA
Za pravilno provjetravanje putničke kabi-
ne, učinite slijedeće:
❒ do kraja otvorite središnje i bočne
otvore za provjetravanje;
❒ okrenite gumb A u plavo područje;
❒ okrenite gumb B na željenu brzinu;
❒ okrenite gumb C u
;
❒ isključite unutrašnje kruženje zraka
(lampica tipke D je ugašena).
Page 50 of 324
46
AKTIVIRANJE
UNUTRAŠNJEG
KRUŽENJA ZRAKA
Pritisnite tipku D: kada je funkcija uklju-
čena, upali se lampica na tipki.
Preporuča se uključiti kruženje zraka u
slučaju stajanja u koloni ili u tunelima
kako bi se spriječio ulazak zagađenog
zraka.VAŽNO Kruženje zraka omogućuje brže
zagrijavanje ili hlađenje putničke kabine.
Ne koristite kruženje zraka tijekom kiš-
nih/hladnih dana jer će to ubrzati maglje-
nje prozora. Ne koristite ovu funkciju na
duže vrijeme, pogotovo ako se u kabini
nalazi više putnika, kako bi se spriječilo
magljenje prozora.
GRIJANO
STRAŽNJE STAKLO
I ODMRZAVANJE/
ODMAGLJIVANJE
VANJSKIH OSVRTNIH
ZRCAL A
(ako je ugrađeno)
Za uključivanje ove funkcije pritisnite
tipku E
. Upali se lampica na tipki
koja označava uključeno stanje. Ponovo pritisnite tipku E
kako bi
isključili ovu funkciju.
VAŽNO Ne lijepite naljepnice s unutraš-
nje strane grijanog stražnjeg stakla pre-
ko žica grijača kako bi izbjegli oštećenja
grijača.
UPOZNAVANJE VA
