sensor FIAT DUCATO 2007 Instructieboek (in Dutch)

140
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

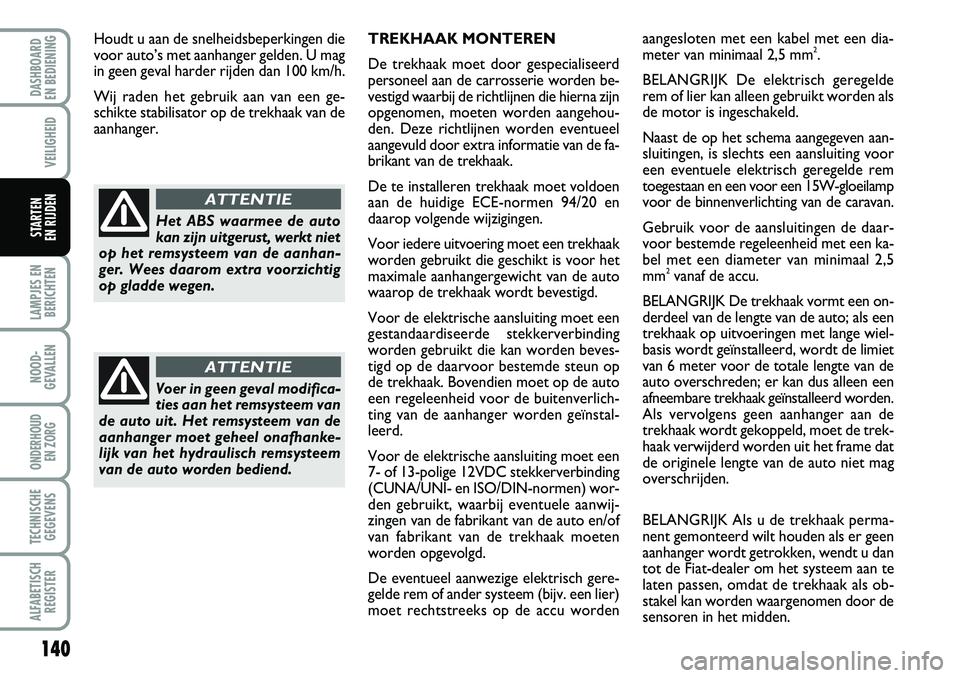

TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Deze richtlijnen worden eventueel
aangevuld door extra informatie van de fa-
brikant van de trekhaak.
De te installeren trekhaak moet voldoen
aan de huidige ECE-normen 94/20 en
daarop volgende wijzigingen.
Voor iedere uitvoering moet een trekhaak
worden gebruikt die geschikt is voor het
maximale aanhangergewicht van de auto
waarop de trekhaak wordt bevestigd.
Voor de elektrische aansluiting moet een
gestandaardiseerde stekkerverbinding
worden gebruikt die kan worden beves-
tigd op de daarvoor bestemde steun op
de trekhaak. Bovendien moet op de auto
een regeleenheid voor de buitenverlich-
ting van de aanhanger worden geïnstal-
leerd.
Voor de elektrische aansluiting moet een
7- of 13-polige 12VDC stekkerverbinding
(CUNA/UNI- en ISO/DIN-normen) wor-
den gebruikt, waarbij eventuele aanwij-
zingen van de fabrikant van de auto en/of
van fabrikant van de trekhaak moeten
worden opgevolgd.
De eventueel aanwezige elektrisch gere-
gelde rem of ander systeem (bijv. een lier)
moet rechtstreeks op de accu wordenaangesloten met een kabel met een dia-
meter van minimaal 2,5 mm2.
BELANGRIJK De elektrisch geregelde
rem of lier kan alleen gebruikt worden als
de motor is ingeschakeld.
Naast de op het schema aangegeven aan-
sluitingen, is slechts een aansluiting voor
een eventuele elektrisch geregelde rem
toegestaan en een voor een 15W-gloeilamp
voor de binnenverlichting van de caravan.
Gebruik voor de aansluitingen de daar-
voor bestemde regeleenheid met een ka-
bel met een diameter van minimaal 2,5
mm
2vanaf de accu.
BELANGRIJK De trekhaak vormt een on-
derdeel van de lengte van de auto; als een
trekhaak op uitvoeringen met lange wiel-
basis wordt geïnstalleerd, wordt de limiet
van 6 meter voor de totale lengte van de
auto overschreden; er kan dus alleen een
afneembare trekhaak geïnstalleerd worden.
Als vervolgens geen aanhanger aan de
trekhaak wordt gekoppeld, moet de trek-
haak verwijderd worden uit het frame dat
de originele lengte van de auto niet mag
overschrijden.
BELANGRIJK Als u de trekhaak perma-
nent gemonteerd wilt houden als er geen
aanhanger wordt getrokken, wendt u dan
tot de Fiat-dealer om het systeem aan te
laten passen, omdat de trekhaak als ob-
stakel kan worden waargenomen door de
sensoren in het midden. Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 100 km/h.
Wij raden het gebruik aan van een ge-
schikte stabilisator op de trekhaak van de
aanhanger.
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE

145
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN

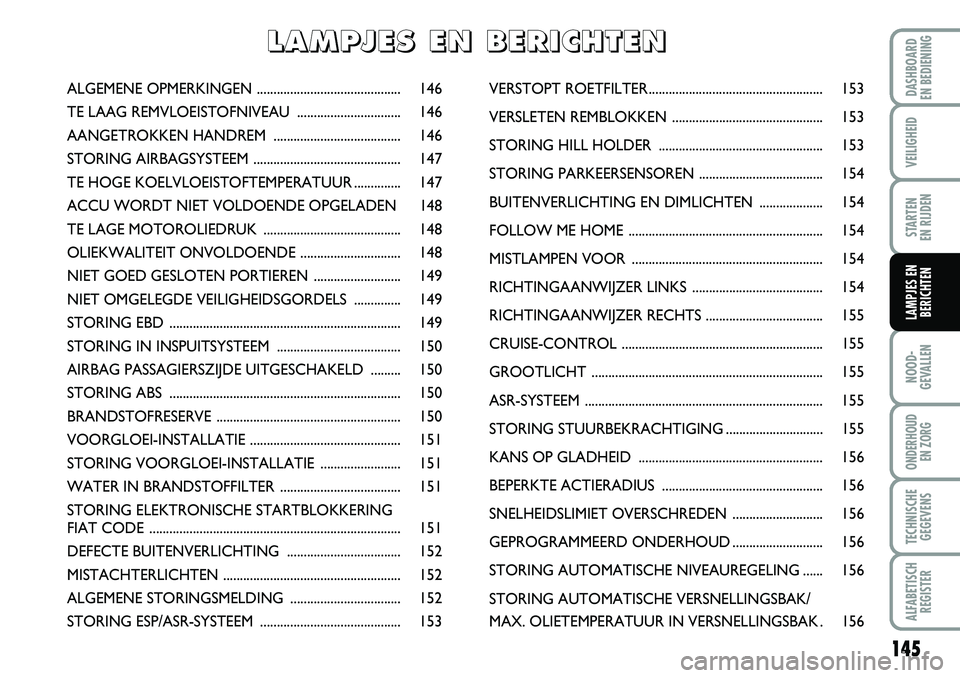

ALGEMENE OPMERKINGEN ........................................... 146
TE LAAG REMVLOEISTOFNIVEAU ............................... 146
AANGETROKKEN HANDREM ...................................... 146
STORING AIRBAGSYSTEEM ............................................ 147
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 147
ACCU WORDT NIET VOLDOENDE OPGELADEN 148
TE LAGE MOTOROLIEDRUK ......................................... 148
OLIEKWALITEIT ONVOLDOENDE .............................. 148
NIET GOED GESLOTEN PORTIEREN .......................... 149
NIET OMGELEGDE VEILIGHEIDSGORDELS .............. 149
STORING EBD ..................................................................... 149
STORING IN INSPUITSYSTEEM ..................................... 150
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD ......... 150
STORING ABS ..................................................................... 150
BRANDSTOFRESERVE ....................................................... 150
VOORGLOEI-INSTALLATIE ............................................. 151
STORING VOORGLOEI-INSTALLATIE ........................ 151
WATER IN BRANDSTOFFILTER .................................... 151
STORING ELEKTRONISCHE STARTBLOKKERING
FIAT CODE ........................................................................... 151
DEFECTE BUITENVERLICHTING .................................. 152
MISTACHTERLICHTEN ..................................................... 152
ALGEMENE STORINGSMELDING ................................. 152
STORING ESP/ASR-SYSTEEM .......................................... 153VERSTOPT ROETFILTER.................................................... 153
VERSLETEN REMBLOKKEN ............................................. 153
STORING HILL HOLDER ................................................. 153
STORING PARKEERSENSOREN ..................................... 154
BUITENVERLICHTING EN DIMLICHTEN ................... 154
FOLLOW ME HOME .......................................................... 154
MISTLAMPEN VOOR ......................................................... 154
RICHTINGAANWIJZER LINKS ....................................... 154
RICHTINGAANWIJZER RECHTS ................................... 155
CRUISE-CONTROL ............................................................155
GROOTLICHT ..................................................................... 155
ASR-SYSTEEM ....................................................................... 155
STORING STUURBEKRACHTIGING .............................155
KANS OP GLADHEID ....................................................... 156
BEPERKTE ACTIERADIUS ................................................ 156
SNELHEIDSLIMIET OVERSCHREDEN ........................... 156
GEPROGRAMMEERD ONDERHOUD........................... 156
STORING AUTOMATISCHE NIVEAUREGELING...... 156
STORING AUTOMATISCHE VERSNELLINGSBAK/
MAX. OLIETEMPERATUUR IN VERSNELLINGSBAK . 156
L L L L
A A A A
M M M M
P P P P
J J J J
E E E E
S S S S

E E E E
N N N N

B B B B
E E E E
R R R R
I I I I
C C C C
H H H H
T T T T
E E E E
N N N N

152
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN

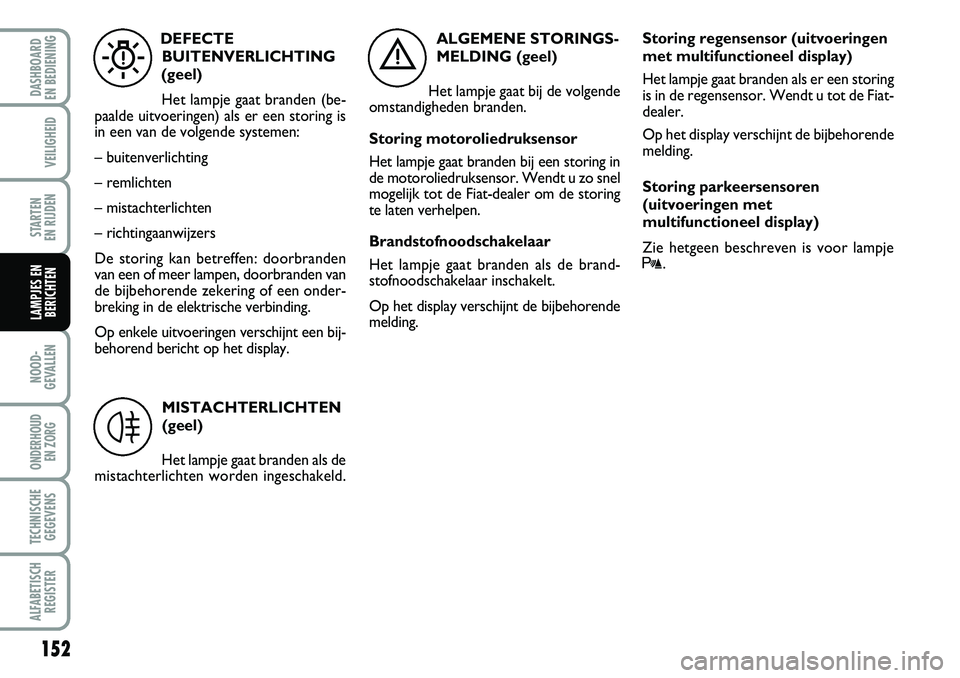

ALGEMENE STORINGS-
MELDING (geel)
Het lampje gaat bij de volgende
omstandigheden branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing in
de motoroliedruksensor. Wendt u zo snel
mogelijk tot de Fiat-dealer om de storing
te laten verhelpen.
Brandstofnoodschakelaar
Het lampje gaat branden als de brand-
stofnoodschakelaar inschakelt.
Op het display verschijnt de bijbehorende
melding.
è
DEFECTE
BUITENVERLICHTING
(geel)
Het lampje gaat branden (be-
paalde uitvoeringen) als er een storing is
in een van de volgende systemen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
De storing kan betreffen: doorbranden
van een of meer lampen, doorbranden van
de bijbehorende zekering of een onder-
breking in de elektrische verbinding.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
W
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
Storing regensensor (uitvoeringen
met multifunctioneel display)
Het lampje gaat branden als er een storing
is in de regensensor. Wendt u tot de Fiat-
dealer.
Op het display verschijnt de bijbehorende
melding.

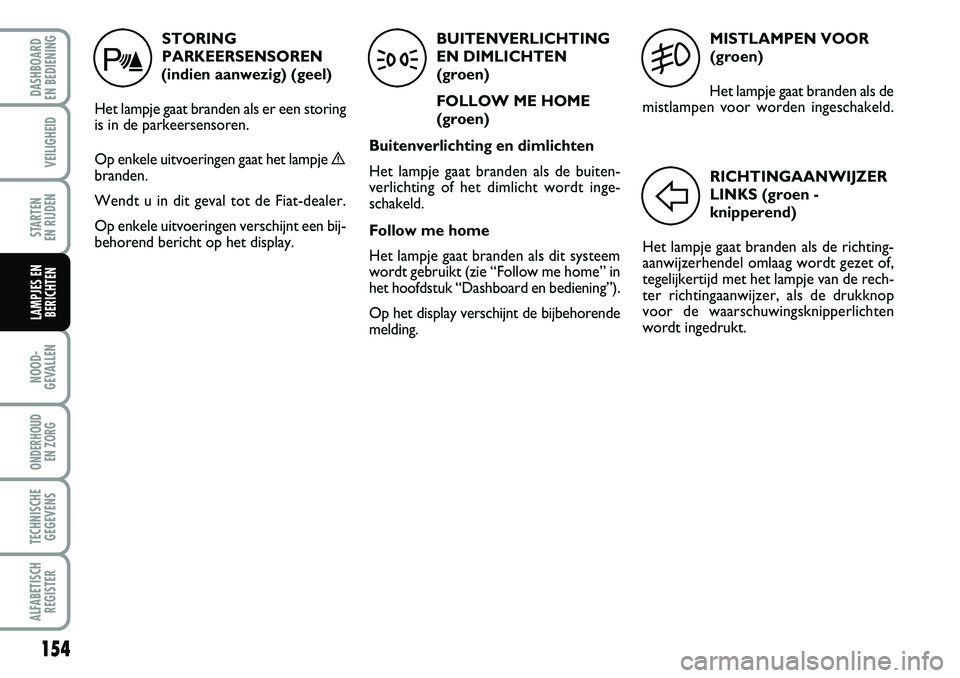

Storing parkeersensoren
(uitvoeringen met
multifunctioneel display)
Zie hetgeen beschreven is voor lampje
t.

MISTLAMPEN VOOR
(groen)
Het lampje gaat branden als de
mistlampen voor worden ingeschakeld.
5
RICHTINGAANWIJZER
LINKS (groen -
knipperend)
Het lampje gaat branden als de richting-
aanwijzerhendel omlaag wordt gezet of,
tegelijkertijd met het lampje van de rech-
ter richtingaanwijzer, als de drukknop
voor de waarschuwingsknipperlichten
wordt ingedrukt.
F
STORING
PARKEERSENSOREN
(indien aanwezig) (geel)
Het lampje gaat branden als er een storing
is in de parkeersensoren.
Op enkele uitvoeringen gaat het lampje è
branden.
Wendt u in dit geval tot de Fiat-dealer.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
t
154
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
BUITENVERLICHTING
EN DIMLICHTEN
(groen)
FOLLOW ME HOME
(groen)
Buitenverlichting en dimlichten
Het lampje gaat branden als de buiten-
verlichting of het dimlicht wordt inge-
schakeld.
Follow me home
Het lampje gaat branden als dit systeem
wordt gebruikt (zie “Follow me home” in
het hoofdstuk “Dashboard en bediening”).
Op het display verschijnt de bijbehorende
melding.
3

181
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

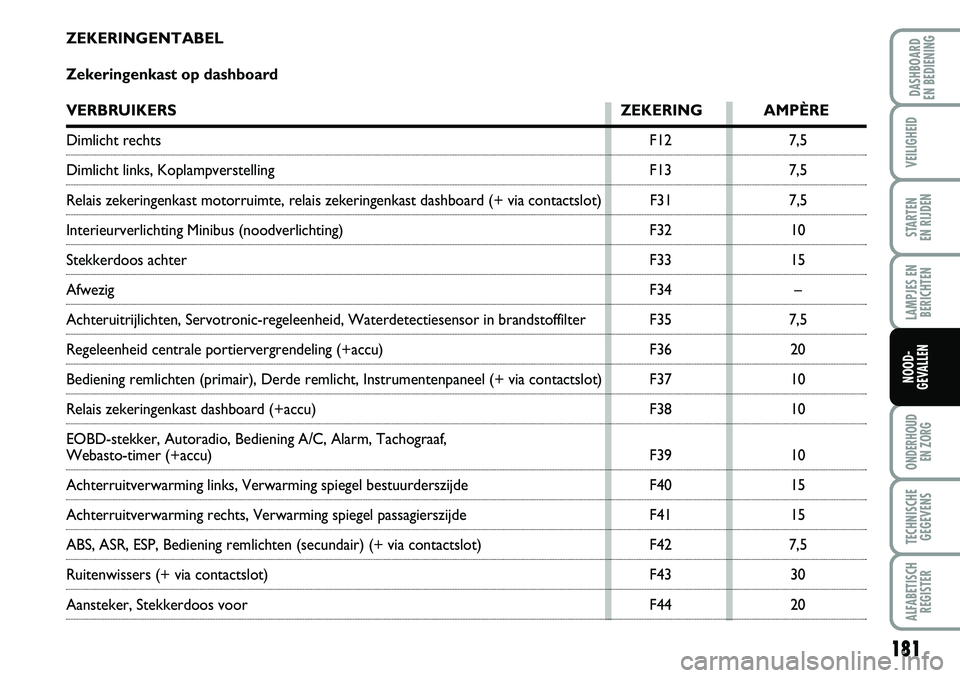

ZEKERINGENTABEL
Zekeringenkast op dashboard
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 20
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel (+ via contactslot) F37 10
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20

182
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

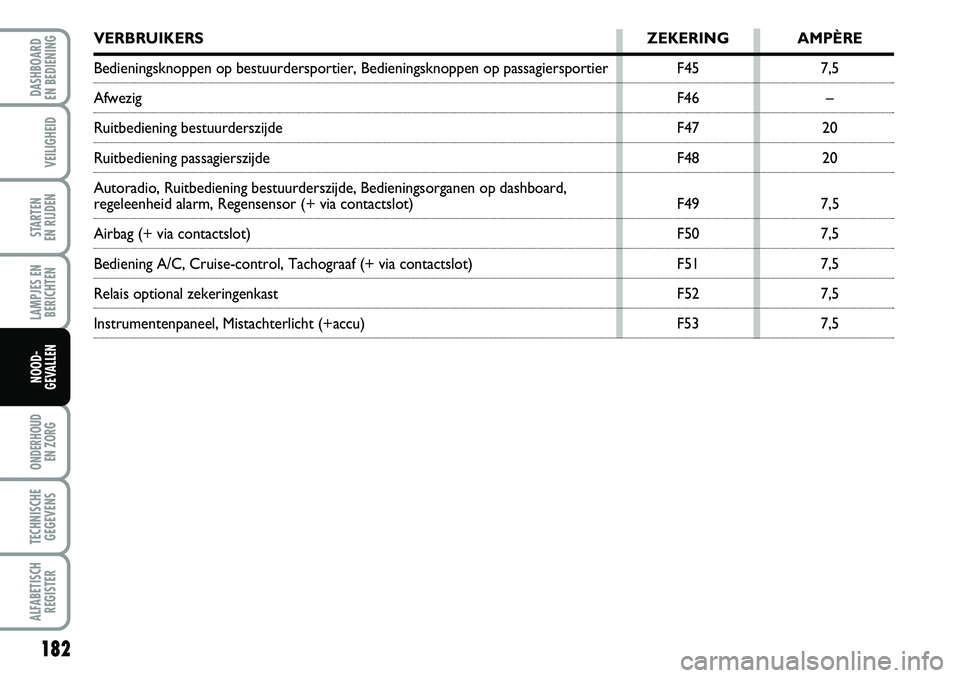

VERBRUIKERS ZEKERING AMPÈRE
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
Autoradio, Ruitbediening bestuurderszijde, Bedieningsorganen op dashboard,
regeleenheid alarm, Regensensor (+ via contactslot) F49 7,5
Airbag (+ via contactslot) F50 7,5
Bediening A/C, Cruise-control, Tachograaf (+ via contactslot) F51 7,5
Relais optional zekeringenkast F52 7,5
Instrumentenpaneel, Mistachterlicht (+accu) F53 7,5

191
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●

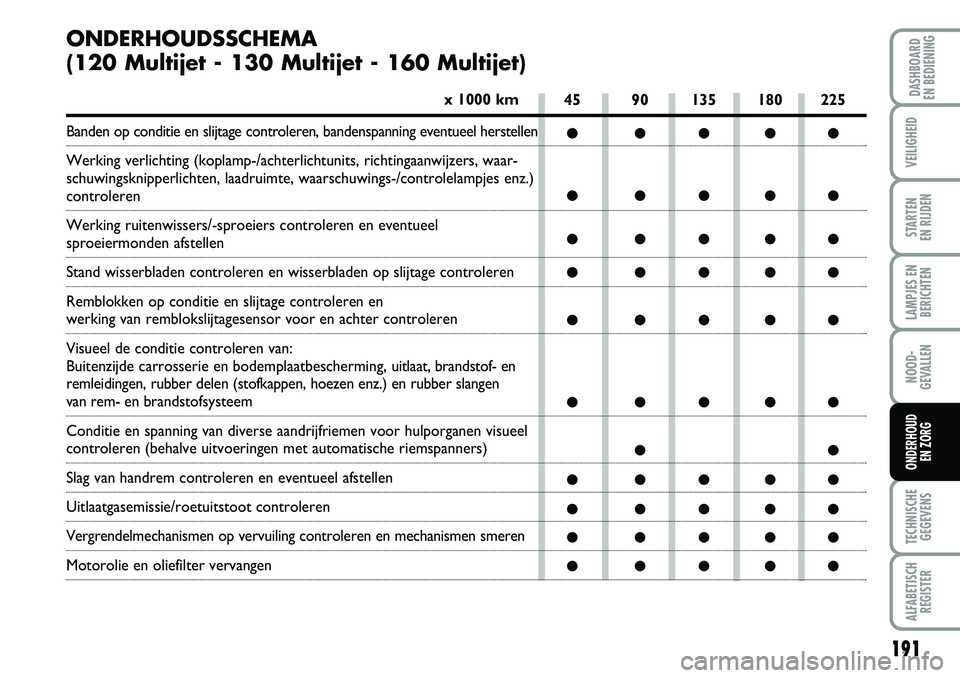

ONDERHOUDSSCHEMA
(120 Multijet - 130 Multijet - 160 Multijet)
x 1000 km
Banden op conditie en slijtage controleren, bandenspanning eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers, waar-
schuwingsknipperlichten, laadruimte, waarschuwings-/controlelampjes enz.)
controleren
Werking ruitenwissers/-sproeiers controleren en eventueel
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken op conditie en slijtage controleren en
werking van remblokslijtagesensor voor en achter controleren
Visueel de conditie controleren van:
Buitenzijde carrosserie en bodemplaatbescherming, uitlaat, brandstof- en
remleidingen, rubber delen (stofkappen, hoezen enz.) en rubber slangen
van rem- en brandstofsysteem
Conditie en spanning van diverse aandrijfriemen voor hulporganen visueel
controleren (behalve uitvoeringen met automatische riemspanners)
Slag van handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
Vergrendelmechanismen op vervuiling controleren en mechanismen smeren
Motorolie en oliefilter vervangen

193
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●

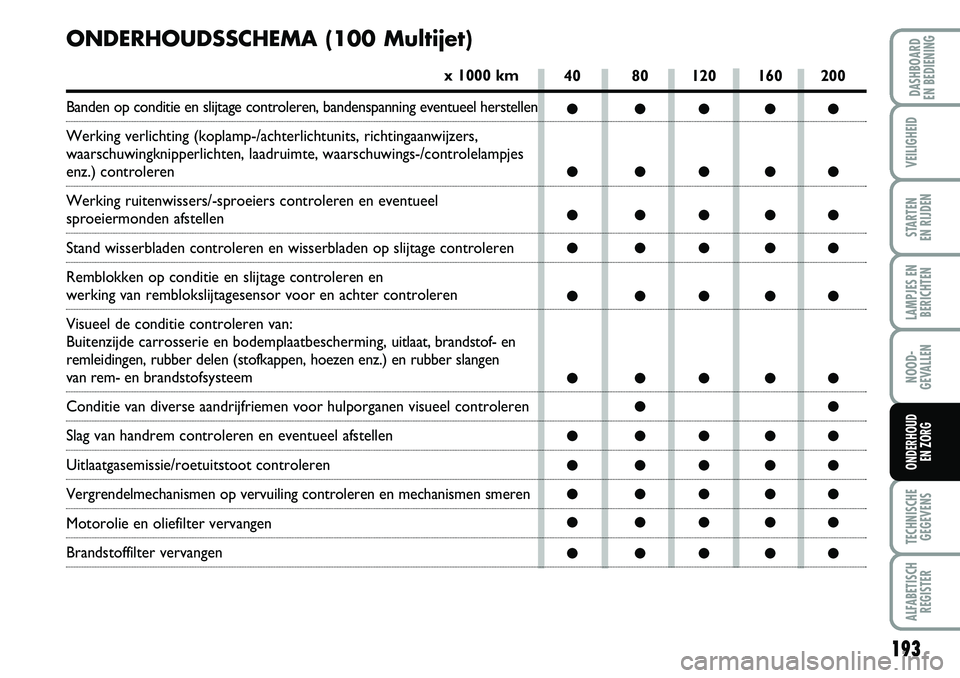

ONDERHOUDSSCHEMA (100 Multijet)
x 1000 km
Banden op conditie en slijtage controleren, bandenspanning eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingknipperlichten, laadruimte, waarschuwings-/controlelampjes
enz.) controleren
Werking ruitenwissers/-sproeiers controleren en eventueel
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken op conditie en slijtage controleren en
werking van remblokslijtagesensor voor en achter controleren
Visueel de conditie controleren van:
Buitenzijde carrosserie en bodemplaatbescherming, uitlaat, brandstof- en
remleidingen, rubber delen (stofkappen, hoezen enz.) en rubber slangen
van rem- en brandstofsysteem
Conditie van diverse aandrijfriemen voor hulporganen visueel controleren
Slag van handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
Vergrendelmechanismen op vervuiling controleren en mechanismen smeren
Motorolie en oliefilter vervangen
Brandstoffilter vervangen

201
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

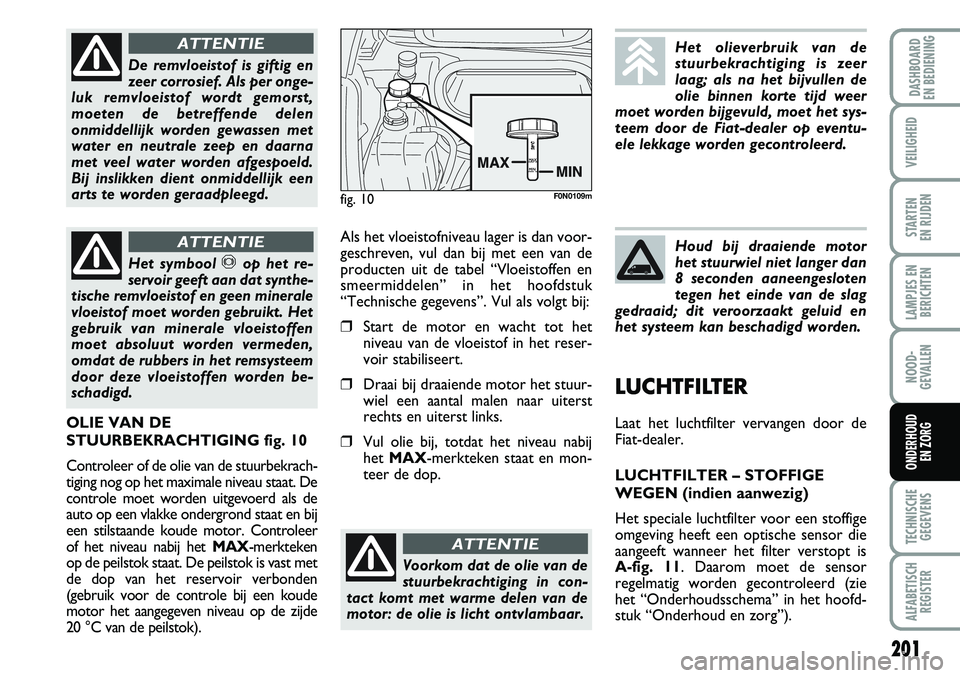

De remvloeistof is giftig en
zeer corrosief. Als per onge-
luk remvloeistof wordt gemorst,
moeten de betreffende delen
onmiddellijk worden gewassen met
water en neutrale zeep en daarna
met veel water worden afgespoeld.
Bij inslikken dient onmiddellijk een
arts te worden geraadpleegd.
ATTENTIE
Het symbool πop het re-
servoir geeft aan dat synthe-
tische remvloeistof en geen minerale
vloeistof moet worden gebruikt. Het
gebruik van minerale vloeistoffen
moet absoluut worden vermeden,
omdat de rubbers in het remsysteem
door deze vloeistoffen worden be-
schadigd.
ATTENTIEAls het vloeistofniveau lager is dan voor-
geschreven, vul dan bij met een van de
producten uit de tabel “Vloeistoffen en
smeermiddelen” in het hoofdstuk
“Technische gegevens”. Vul als volgt bij:
❒Start de motor en wacht tot het
niveau van de vloeistof in het reser-
voir stabiliseert.
❒Draai bij draaiende motor het stuur-
wiel een aantal malen naar uiterst
rechts en uiterst links.
❒Vul olie bij, totdat het niveau nabij
het MAX-merkteken staat en mon-
teer de dop.
fig. 10F0N0109m
Voorkom dat de olie van de
stuurbekrachtiging in con-
tact komt met warme delen van de
motor: de olie is licht ontvlambaar.
ATTENTIE
Houd bij draaiende motor
het stuurwiel niet langer dan
8 seconden aaneengesloten
tegen het einde van de slag
gedraaid; dit veroorzaakt geluid en
het systeem kan beschadigd worden.
Het olieverbruik van de
stuurbekrachtiging is zeer
laag; als na het bijvullen de
olie binnen korte tijd weer
moet worden bijgevuld, moet het sys-
teem door de Fiat-dealer op eventu-
ele lekkage worden gecontroleerd.
OLIE VAN DE
STUURBEKRACHTIGING fig. 10
Controleer of de olie van de stuurbekrach-
tiging nog op het maximale niveau staat. De
controle moet worden uitgevoerd als de
auto op een vlakke ondergrond staat en bij
een stilstaande koude motor. Controleer
of het niveau nabij het MAX-merkteken
op de peilstok staat. De peilstok is vast met
de dop van het reservoir verbonden
(gebruik voor de controle bij een koude
motor het aangegeven niveau op de zijde
20 °C van de peilstok).
LUCHTFILTER
Laat het luchtfilter vervangen door de
Fiat-dealer.
LUCHTFILTER – STOFFIGE
WEGEN (indien aanwezig)
Het speciale luchtfilter voor een stoffige
omgeving heeft een optische sensor die
aangeeft wanneer het filter verstopt is
A-fig. 11. Daarom moet de sensor
regelmatig worden gecontroleerd (zie
het “Onderhoudsschema” in het hoofd-
stuk “Onderhoud en zorg”).

202
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

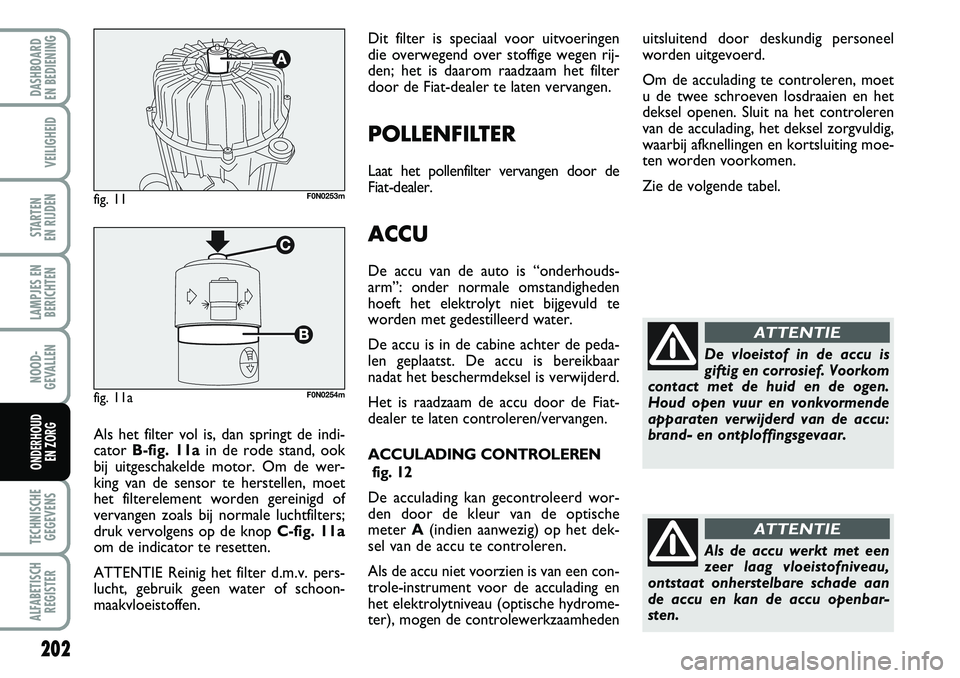

Dit filter is speciaal voor uitvoeringen
die overwegend over stoffige wegen rij-
den; het is daarom raadzaam het filter
door de Fiat-dealer te laten vervangen.
POLLENFILTER
Laat het pollenfilter vervangen door de
Fiat-dealer.
ACCU
De accu van de auto is “onderhouds-
arm”: onder normale omstandigheden
hoeft het elektrolyt niet bijgevuld te
worden met gedestilleerd water.
De accu is in de cabine achter de peda-
len geplaatst. De accu is bereikbaar
nadat het beschermdeksel is verwijderd.
Het is raadzaam de accu door de Fiat-
dealer te laten controleren/vervangen.
ACCULADING CONTROLEREN
fig. 12
De acculading kan gecontroleerd wor-
den door de kleur van de optische
meter A(indien aanwezig) op het dek-
sel van de accu te controleren.
Als de accu niet voorzien is van een con-
trole-instrument voor de acculading en
het elektrolytniveau (optische hydrome-
ter), mogen de controlewerkzaamheden
De vloeistof in de accu is
giftig en corrosief. Voorkom
contact met de huid en de ogen.
Houd open vuur en vonkvormende
apparaten verwijderd van de accu:
brand- en ontploffingsgevaar.
ATTENTIE
Als de accu werkt met een
zeer laag vloeistofniveau,
ontstaat onherstelbare schade aan
de accu en kan de accu openbar-
sten.
ATTENTIE
uitsluitend door deskundig personeel
worden uitgevoerd.
Om de acculading te controleren, moet
u de twee schroeven losdraaien en het
deksel openen. Sluit na het controleren
van de acculading, het deksel zorgvuldig,
waarbij afknellingen en kortsluiting moe-
ten worden voorkomen.
Zie de volgende tabel.
fig. 11F0N0253m
fig. 11aF0N0254m
Als het filter vol is, dan springt de indi-
cator B-fig. 11ain de rode stand, ook
bij uitgeschakelde motor. Om de wer-
king van de sensor te herstellen, moet
het filterelement worden gereinigd of
vervangen zoals bij normale luchtfilters;
druk vervolgens op de knop C-fig. 11a
om de indicator te resetten.
ATTENTIE Reinig het filter d.m.v. pers-
lucht, gebruik geen water of schoon-
maakvloeistoffen.
