alarm FIAT DUCATO 2007 Instructieboek (in Dutch)

4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING DASHBOARD EN BEDIENING ....................................... 5
SYMBOLEN ........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM................................................................. 13
START-/CONTACTSLOT ................................................. 15
INSTRUMENTENPANEEL ................................................. 16
INSTRUMENTEN ................................................................ 17
DIGITAAL DISPLAY ............................................................ 20
MULTIFUNCTIONEEL DISPLAY ..................................... 26
TRIP COMPUTER ................................................................ 35
ZITPLAATSEN ...................................................................... 37
HOOFDSTEUNEN .............................................................. 43
STUURWIEL ......................................................................... 44
SPIEGELS ................................................................................ 45
VERWARMING EN VENTILATIE .................................... 47
AIRCONDITIONING, HANDBEDIEND ....................... 51
AIRCONDITIONING, AUTOMATISCH........................ 55
EXTRA VERWARMING .....................................................65
AUTONOME EXTRA VERWARMING........................... 66
EXTRA VERWARMING ACHTER ...................................72
EXTRA AIRCONDITIONING ACHTER........................ 73
BUITENVERLICHTING ...................................................... 74
RUITEN REINIGEN ............................................................. 77CRUISE-CONTROL ............................................................ 79
PLAFONDVERLICHTING ................................................. 81
BEDIENINGSORGANEN .................................................. 82
NOODSCHAKELAAR VOOR ONDERBREKING
BRANDSTOFTOEVOER
EN ELEKTRISCHE VOEDING........................................... 84
INTERIEURUITRUSTING ...................................................85
TACHOGRAAF..................................................................... 91
PORTIEREN .......................................................................... 92
RUITBEDIENING ................................................................. 97
MOTORKAP ......................................................................... 98
IMPERIAAL/SKIDRAGER ................................................... 100
KOPLAMPEN ........................................................................ 101
ABS ..........................................................................................102
ESP-SYSTEEM ........................................................................ 103
EOBD-SYSTEEM ................................................................... 106
PARKEERSENSOREN ......................................................... 107
AUTORADIO ....................................................................... 108
EXTRA ACCESSOIRES ....................................................... 109
TANKEN MET DE FIAT DUCATO ................................ 110
BESCHERMING VAN HET MILIEU ................................. 112
ROETFILTER (DPF).............................................................. 112
D
D D D
A A A A
S S S S
H H H H
B B B B
O O O O
A A A A
R R R R
D D D D
E E E E
N N N N
B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
I I I I
N N N N
G G G G

13
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
DIEFSTALALARM
(indien aanwezig)
Het diefstalalarm, een aanvulling op alle
reeds beschreven functies van de af-
standsbediening, wordt bediend door de
ontvanger die onder het dashboard nabij
het zekeringenkastje is geplaatst.
WANNEER GAAT HET ALARM
AF
Het diefstalalarm wordt in de volgende ge-
vallen geactiveerd:
❒als een van de portieren/deuren of de
motorkap ongeoorloofd wordt ge-
opend (omtrekbeveiliging);
❒bij een startpoging (contactsleutel in
stand MAR);
❒als de kabels van de accu worden on-
derbroken;
❒bij het optillen/kantelen van de auto.
Als het alarm in werking treedt, wordt, af-
hankelijk van het land, de sirene geacti-
veerd en gaan de richtingaanwijzers knip-
peren (ongeveer 26 seconden). De wijze
waarop het systeem werkt en het aantal
cycli kunnen per land verschillen.Toch is een maximum aantal cycli voor-
zien voor de akoestische en zichtbare sig-
nalen. Na een alarmsignalering schakelt het
systeem over naar de normale bewa-
kingsfunctie.
De kantelsensor kan worden uitgescha-
keld met de betreffende toets (zie de pa-
ragraaf “Kantelsensor” op de volgende pa-
gina’s).
BELANGRIJK De startblokkering wordt
uitgevoerd door de Fiat CODE en wordt
automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt ge-
nomen.
ALARM INSCHAKELEN
Richt bij gesloten portieren, laadruimte en
motorkap en contactslot in stand STOP
of met uitgenomen sleutel, de sleutel met
afstandsbediening in de richting van de au-
to. Druk op de knop “vergrendelen” en
laat de knop weer los.
U hoort een akoestisch signaal (“BIEP”)
(behalve bij uitvoeringen voor bepaalde
markten) en de portieren worden ver-
grendeld.
Het inschakelen van het alarm wordt
voorafgegaan door een zelfdiagnose: als
het systeem een storing vindt, dan klinkt
nogmaals een akoestisch signaal.
Schakel in dat geval het alarm uit door op
de knop “ontgrendelen portieren/ont-
grendelen laadruimte” te drukken en con-troleer of de portieren en de motorkap
gesloten zijn en schakel vervolgens het sys-
teem weer in door op de knop “vergren-
delen” te drukken.
Als de portieren en de motorkap niet
goed gesloten zijn, worden ze niet door
het diefstalalarm gecontroleerd.
Als bij goed gesloten portieren, motorkap
en laadruimte het akoestisch signaal wordt
herhaald, dan is er een storing gesignal-
eerd in de werking van het systeem.
Wendt u in dat geval tot de Fiat-dealer.
BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den vergrendeld, schakelt het alarm niet
in.
BELANGRIJK De werking van het dief-
stalalarm verschilt per land.
DIEFSTALALARM
UITSCHAKELEN
Druk op de knop “ontgrendelen portie-
ren/ontgrendelen laadruimte” van de sleu-
tel met afstandsbediening.
Het volgende gebeurt (met uitzondering
van bepaalde markten):
❒de richtingaanwijzers knipperen twee
keer kort;
❒u hoort twee korte akoestische sig-
nalen (“BIEP’s”);
❒de portieren worden ontgrendeld.

14
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den ontgrendeld, schakelt het alarm niet
uit.
KANTELSENSOR
De kantelsensor meet iedere verandering
in de hellingshoek van de auto en signa-
leert daardoor het geheel of gedeeltelijk
optillen van de auto (bijv. bij het verwij-
deren van een wiel).
De kantelsensor signaleert een minimale
verandering in de hellingshoek van de au-
to, zowel langs de lengte- als de dwarsas.Beveiliging uitschakelen
Voor het uitschakelen van de kantelsen-
sor (bijvoorbeeld bij het slepen van de au-
to met ingeschakeld diefstalalarm) moet u
de knop A-fig.8aop het schakelaarpaneel
indrukken. De sensor blijft uitgeschakeld
totdat de portieren centraal worden ont-
grendeld.MELDINGEN VAN
INBRAAKPOGINGEN
Iedere inbraakpoging wordt aangegeven
door het branden van het controlelamp-
je
Yop het instrumentenpaneel en het
tegelijk verschijnen van een bericht op het
display (indien aanwezig) (zie het hoofd-
stuk “Lampjes en berichten”).
ALARM BUITEN GEBRUIK
STELLEN
Als u het diefstalalarm buiten gebruik wilt
stellen (bijv. als de auto langere tijd niet
wordt gebruikt), dan hoeft u slechts de au-
to af te sluiten door de metalen baard van
de sleutel met afstandsbediening in het
portierslot te draaien.
BELANGRIJK Als de batterijen van de
sleutels met afstandsbediening leeg zijn, of
als er een storing is in het diefstalalarm,
dan kunt u het systeem buiten werking
stellen door de contactsleutel in het con-
tactslot te steken en deze in stand MAR
te draaien.
fig. 8aF0N0232m

144
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

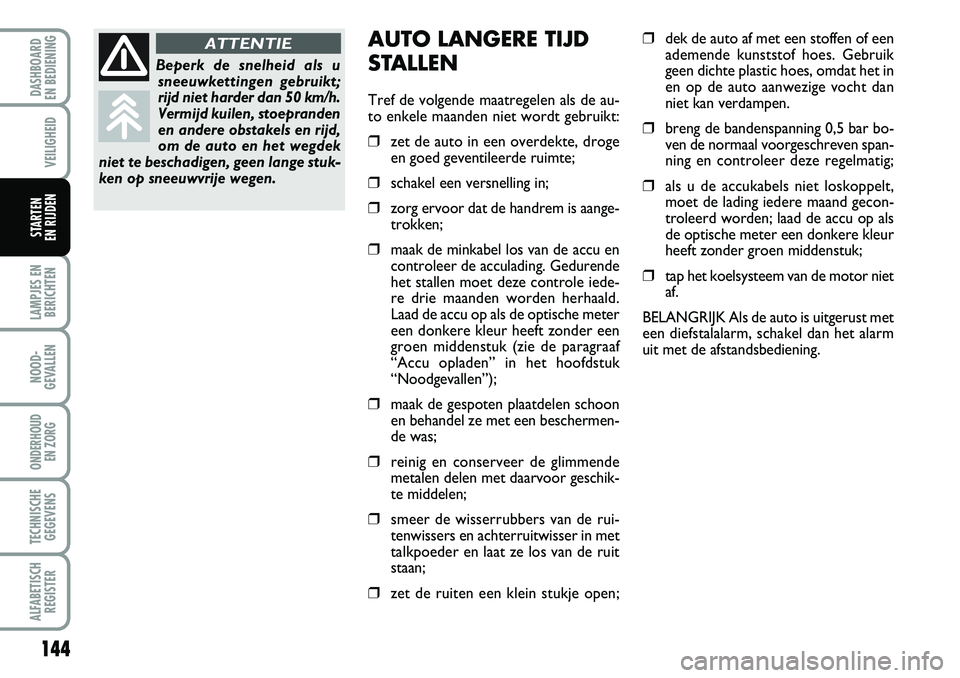

AUTO LANGERE TIJD
STALLEN
Tref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge
en goed geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem is aange-
trokken;
❒maak de minkabel los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iede-
re drie maanden worden herhaald.
Laad de accu op als de optische meter
een donkere kleur heeft zonder een
groen middenstuk (zie de paragraaf
“Accu opladen” in het hoofdstuk
“Noodgevallen”);
❒maak de gespoten plaatdelen schoon
en behandel ze met een beschermen-
de was;
❒reinig en conserveer de glimmende
metalen delen met daarvoor geschik-
te middelen;
❒smeer de wisserrubbers van de rui-
tenwissers en achterruitwisser in met
talkpoeder en laat ze los van de ruit
staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan
niet kan verdampen.
❒breng de bandenspanning 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden; laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt;
rijd niet harder dan 50 km/h.
Vermijd kuilen, stoepranden
en andere obstakels en rijd,
om de auto en het wegdek
niet te beschadigen, geen lange stuk-
ken op sneeuwvrije wegen.
ATTENTIE

151
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN

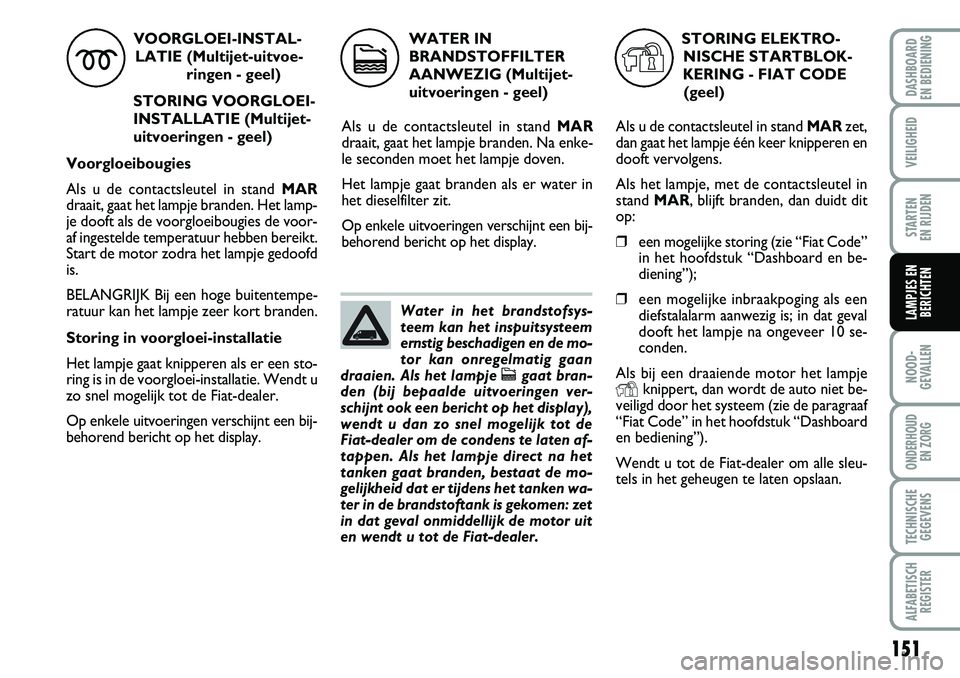

VOORGLOEI-INSTAL-
LATIE (Multijet-uitvoe-
ringen - geel)
STORING VOORGLOEI-
INSTALLATIE (Multijet-
uitvoeringen - geel)
Voorgloeibougies
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het lamp-
je dooft als de voorgloeibougies de voor-
af ingestelde temperatuur hebben bereikt.
Start de motor zodra het lampje gedoofd
is.
BELANGRIJK Bij een hoge buitentempe-
ratuur kan het lampje zeer kort branden.
Storing in voorgloei-installatie
Het lampje gaat knipperen als er een sto-
ring is in de voorgloei-installatie. Wendt u
zo snel mogelijk tot de Fiat-dealer.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
m
WATER IN
BRANDSTOFFILTER
AANWEZIG (Multijet-
uitvoeringen - geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als er water in
het dieselfilter zit.
Op enkele uitvoeringen verschijnt een bij-
behorend bericht op het display.
c
Water in het brandstofsys-
teem kan het inspuitsysteem
ernstig beschadigen en de mo-
tor kan onregelmatig gaan
draaien. Als het lampje
cgaat bran-
den (bij bepaalde uitvoeringen ver-
schijnt ook een bericht op het display),
wendt u dan zo snel mogelijk tot de
Fiat-dealer om de condens te laten af-
tappen. Als het lampje direct na het
tanken gaat branden, bestaat de mo-
gelijkheid dat er tijdens het tanken wa-
ter in de brandstoftank is gekomen: zet
in dat geval onmiddellijk de motor uit
en wendt u tot de Fiat-dealer.
STORING ELEKTRO-
NISCHE STARTBLOK-
KERING - FIAT CODE
(geel)
Als u de contactsleutel in stand MARzet,
dan gaat het lampje één keer knipperen en
dooft vervolgens.
Als het lampje, met de contactsleutel in
stand MAR, blijft branden, dan duidt dit
op:
❒een mogelijke storing (zie “Fiat Code”
in het hoofdstuk “Dashboard en be-
diening”);
❒een mogelijke inbraakpoging als een
diefstalalarm aanwezig is; in dat geval
dooft het lampje na ongeveer 10 se-
conden.
Als bij een draaiende motor het lampje
Yknippert, dan wordt de auto niet be-
veiligd door het systeem (zie de paragraaf
“Fiat Code” in het hoofdstuk “Dashboard
en bediening”).
Wendt u tot de Fiat-dealer om alle sleu-
tels in het geheugen te laten opslaan.
Y

181
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ZEKERINGENTABEL
Zekeringenkast op dashboard
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 20
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel (+ via contactslot) F37 10
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20

182
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
VERBRUIKERS ZEKERING AMPÈRE
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
Autoradio, Ruitbediening bestuurderszijde, Bedieningsorganen op dashboard,
regeleenheid alarm, Regensensor (+ via contactslot) F49 7,5
Airbag (+ via contactslot) F50 7,5
Bediening A/C, Cruise-control, Tachograaf (+ via contactslot) F51 7,5
Relais optional zekeringenkast F52 7,5
Instrumentenpaneel, Mistachterlicht (+accu) F53 7,5

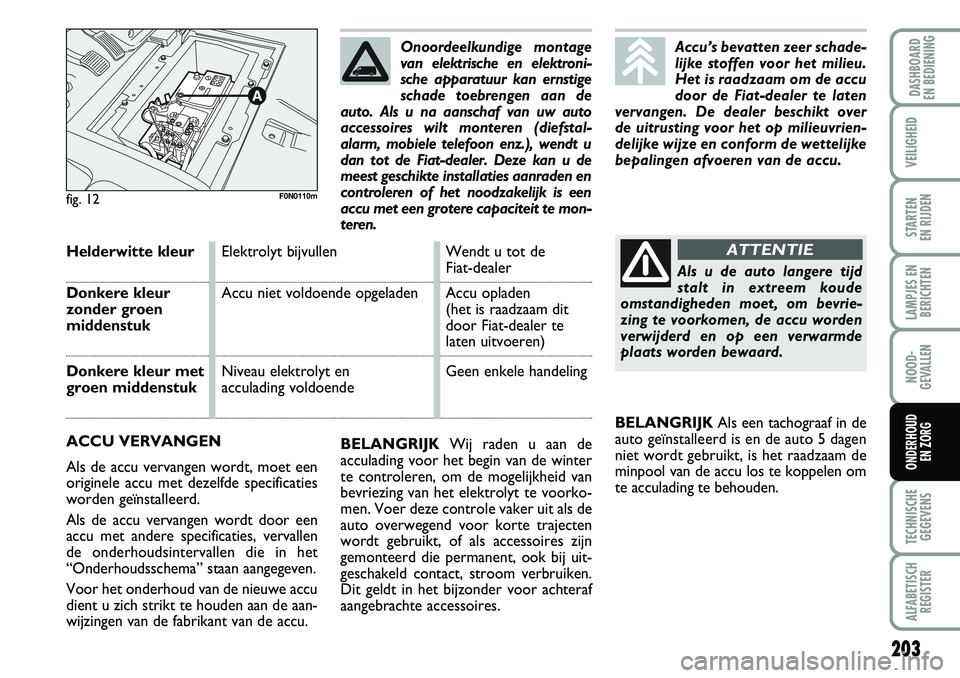

Helderwitte kleurElektrolyt bijvullen Wendt u tot deFiat-dealer
Donkere kleurAccu niet voldoende opgeladen Accu opladen
zonder groen (het is raadzaam dit
middenstukdoor Fiat-dealer te
laten uitvoeren)
Donkere kleur met Niveau elektrolyt en Geen enkele handeling
groen middenstuk acculading voldoende
203
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
BELANGRIJKWij raden u aan de
acculading voor het begin van de winter
te controleren, om de mogelijkheid van
bevriezing van het elektrolyt te voorko-
men. Voer deze controle vaker uit als de
auto overwegend voor korte trajecten
wordt gebruikt, of als accessoires zijn
gemonteerd die permanent, ook bij uit-
geschakeld contact, stroom verbruiken.
Dit geldt in het bijzonder voor achteraf
aangebrachte accessoires.BELANGRIJKAls een tachograaf in de
auto geïnstalleerd is en de auto 5 dagen
niet wordt gebruikt, is het raadzaam de
minpool van de accu los te koppelen om
te acculading te behouden.
fig. 12F0N0110m
ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd.
Als de accu vervangen wordt door een
accu met andere specificaties, vervallen
de onderhoudsintervallen die in het
“Onderhoudsschema” staan aangegeven.
Voor het onderhoud van de nieuwe accu
dient u zich strikt te houden aan de aan-
wijzingen van de fabrikant van de accu.Onoordeelkundige montage
van elektrische en elektroni-
sche apparatuur kan ernstige
schade toebrengen aan de
auto. Als u na aanschaf van uw auto
accessoires wilt monteren (diefstal-
alarm, mobiele telefoon enz.), wendt u
dan tot de Fiat-dealer. Deze kan u de
meest geschikte installaties aanraden en
controleren of het noodzakelijk is een
accu met een grotere capaciteit te mon-
teren.
Accu’s bevatten zeer schade-
lijke stoffen voor het milieu.
Het is raadzaam om de accu
door de Fiat-dealer te laten
vervangen. De dealer beschikt over
de uitrusting voor het op milieuvrien-
delijke wijze en conform de wettelijke
bepalingen afvoeren van de accu.
Als u de auto langere tijd
stalt in extreem koude
omstandigheden moet, om bevrie-
zing te voorkomen, de accu worden
verwijderd en op een verwarmde
plaats worden bewaard.
ATTENTIE

204
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

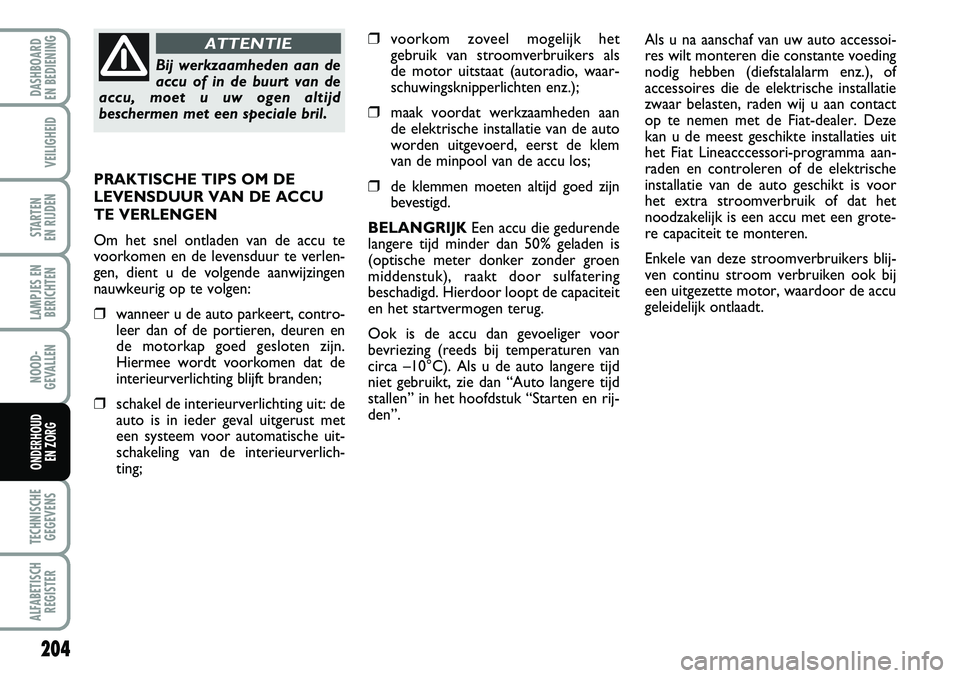

❒voorkom zoveel mogelijk het
gebruik van stroomverbruikers als
de motor uitstaat (autoradio, waar-
schuwingsknipperlichten enz.);
❒maak voordat werkzaamheden aan
de elektrische installatie van de auto
worden uitgevoerd, eerst de klem
van de minpool van de accu los;
❒de klemmen moeten altijd goed zijn
bevestigd.
BELANGRIJKEen accu die gedurende
langere tijd minder dan 50% geladen is
(optische meter donker zonder groen
middenstuk), raakt door sulfatering
beschadigd. Hierdoor loopt de capaciteit
en het startvermogen terug.
Ook is de accu dan gevoeliger voor
bevriezing (reeds bij temperaturen van
circa –10°C). Als u de auto langere tijd
niet gebruikt, zie dan “Auto langere tijd
stallen” in het hoofdstuk “Starten en rij-
den”. PRAKTISCHE TIPS OM DE
LEVENSDUUR VAN DE ACCU
TE VERLENGEN
Om het snel ontladen van de accu te
voorkomen en de levensduur te verlen-
gen, dient u de volgende aanwijzingen
nauwkeurig op te volgen:
❒wanneer u de auto parkeert, contro-
leer dan of de portieren, deuren en
de motorkap goed gesloten zijn.
Hiermee wordt voorkomen dat de
interieurverlichting blijft branden;
❒schakel de interieurverlichting uit: de
auto is in ieder geval uitgerust met
een systeem voor automatische uit-
schakeling van de interieurverlich-
ting;
Bij werkzaamheden aan de
accu of in de buurt van de
accu, moet u uw ogen altijd
beschermen met een speciale bril.
ATTENTIEAls u na aanschaf van uw auto accessoi-
res wilt monteren die constante voeding
nodig hebben (diefstalalarm enz.), of
accessoires die de elektrische installatie
zwaar belasten, raden wij u aan contact
op te nemen met de Fiat-dealer. Deze
kan u de meest geschikte installaties uit
het Fiat Lineacccessori-programma aan-
raden en controleren of de elektrische
installatie van de auto geschikt is voor
het extra stroomverbruik of dat het
noodzakelijk is een accu met een grote-
re capaciteit te monteren.
Enkele van deze stroomverbruikers blij-
ven continu stroom verbruiken ook bij
een uitgezette motor, waardoor de accu
geleidelijk ontlaadt.

270
LAMPJES EN
BERICHTEN
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
-standaard............................................. 221
-verklaring van bandencodering...... 219
-verwisselen......................................... 159
-winterbanden..................................... 143
Bandenspanning.................................... 222
Bedieningsknoppen.............................. 82
Bekerhouder......................................... 87
Bescherming van het milieu............... 112
Brake Assist
(remregeling bij noodstops)............ 103
Brandstof
-brandstofmeter..................................18
-brandstofnoodschakelaar ................ 84
Brandstofbesparing.............................. 138
Brandstofmeter.................................... 18
Brandstofnoodschakelaar................... 84
Buitenverlichting
-bediening............................................. 74
-gloeilamp achter vervangen............ 173
-gloeilamp op voorspatbord
vervangen............................................ 175
-gloeilamp voor vervangen............... 170Carrosserie
-carrosseriecodes............................... 212
-onderhoud.......................................... 208
Chassisnummer.................................... 213
CO2-emissie.........................................265
Code Card............................................ 8
Cruise-control (snelheidsregelaar) .. 79
Dashboard........................................... 5
Dashboard en bediening..................... 4
Dashboardkastjes................................. 85
Dead-lock (systeem)
-in-/uitschakelen.................................. 94
Derde remlicht..................................... 175
Diefstalalarm......................................... 13
Digitaal display...................................... 20
Dimlicht
-bediening............................................. 74
-gloeilamp vervangen......................... 171
Dop van brandstoftank....................... 111
Dubbele achterdeur............................ 96
Aansteker............................................. 87
Aanwijzingen voor het laden .............137
ABS .........................................................102
Accu
-accu opladen...................................... 185
-acculading controleren..................... 202
-starten met een hulpaccu................ 158
-vervangen............................................ 203
Achteruitrijcamera.............................. 89
Achteruitrijlicht.................................... 173
Afmetingen............................................ 223
Airconditioning, automatisch............ 55
Airconditioning, handbediend........... 51
Armsteun voor..................................... 38
Asbak...................................................... 87
ASR......................................................... 105
-in-/uitschakelen.................................. 105
Auto langere tijd stallen..................... 144
Autonome extra verwarming........... 66
Autoradio.............................................. 108
Banden
A
A A A
L L L L
F F F F
A A A A
B B B B
E E E E
T T T T
I I I I
S S S S
C C C C
H H H H

R R R R
E E E E
G G G G
I I I I
S S S S
T T T T
E E E E
R R R R
