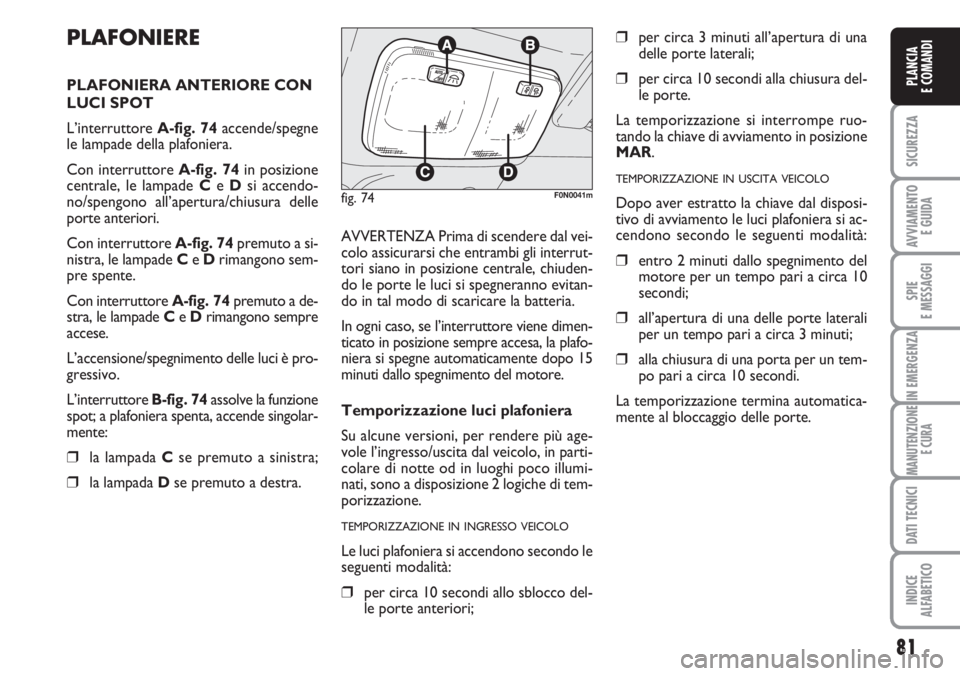

PLAFONIERE
PLAFONIERA ANTERIORE CON
LUCI SPOT
L’interruttore A-fig. 74accende/spegne
le lampade della plafoniera.
Con interruttore A-fig. 74in posizione
centrale, le lampade Ce Dsi accendo-
no/spengono all’apertura/chiusura delle
porte anteriori.
Con interruttore A-fig. 74premuto a si-
nistra, le lampade Ce Drimangono sem-
pre spente.
Con interruttore A-fig. 74premuto a de-
stra, le lampade Ce Drimangono sempre
accese.
L’accensione/spegnimento delle luci è pro-
gressivo.
L’interruttore B-fig. 74assolve la funzione
spot; a plafoniera spenta, accende singolar-
mente:
❒la lampada Cse premuto a sinistra;
❒la lampada Dse premuto a destra.AVVERTENZA Prima di scendere dal vei-
colo assicurarsi che entrambi gli interrut-
tori siano in posizione centrale, chiuden-
do le porte le luci si spegneranno evitan-
do in tal modo di scaricare la batteria.
In ogni caso, se l’interruttore viene dimen-
ticato in posizione sempre accesa, la plafo-
niera si spegne automaticamente dopo 15
minuti dallo spegnimento del motore.
Temporizzazione luci plafoniera
Su alcune versioni, per rendere più age-
vole l’ingresso/uscita dal veicolo, in parti-
colare di notte od in luoghi poco illumi-
nati, sono a disposizione 2 logiche di tem-
porizzazione.
TEMPORIZZAZIONE IN INGRESSO VEICOLO
Le luci plafoniera si accendono secondo le
seguenti modalità:
❒per circa 10 secondi allo sblocco del-
le porte anteriori;
❒per circa 3 minuti all’apertura di una
delle porte laterali;
❒per circa 10 secondi alla chiusura del-
le porte.
La temporizzazione si interrompe ruo-
tando la chiave di avviamento in posizione
MAR.
TEMPORIZZAZIONE IN USCITA VEICOLO
Dopo aver estratto la chiave dal disposi-
tivo di avviamento le luci plafoniera si ac-
cendono secondo le seguenti modalità:
❒entro 2 minuti dallo spegnimento del
motore per un tempo pari a circa 10
secondi;
❒all’apertura di una delle porte laterali
per un tempo pari a circa 3 minuti;
❒alla chiusura di una porta per un tem-
po pari a circa 10 secondi.
La temporizzazione termina automatica-
mente al bloccaggio delle porte.
fig. 74F0N0041m

152
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore. Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per far eliminare l’a-
nomalia.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interruttore
inerziale blocco carburante interviene.
Il display visualizza il messaggio dedicato.
è
AVARIA LUCI ESTERNE
(giallo ambra)
La spia si accende, su alcune
versioni, quando viene rilevata
una anomalia ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusibi-
le di protezione oppure l’interruzione del
collegamento elettrico.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
W
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le
luci retronebbia posteriori.
4
Avaria sensore pioggia
(versioni con display
multifunzionale)
La spia si accende quando viene rilevata
un’anomalia al sensore pioggia. Rivolgersi
alla Rete Assistenziale Fiat.
Il display visualizza il messaggio dedicato.
Avaria sensori di parcheggio
(versioni con display
multifunzionale)
Vedere quanto descritto per la spia
t.

168
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
SOSTITUZIONE
DI UNA LAMPADA
INDICAZIONI GENERALI
❒Quando una lampada non funziona,
prima di sostituirla, verificare che il fu-
sibile corrispondente sia integro: per
l’ubicazione dei fusibili fare riferimen-
to al paragrafo “Sostituzione fusibili”
in questo capitolo;
❒prima di sostituire una lampada veri-
ficare che i relativi contatti non siano
ossidati;
❒le lampade bruciate devono essere so-
stituite con altre dello stesso tipo e
potenza;
❒dopo aver sostituito una lampada dei
fari, verificare sempre l’orientamento
per motivi di sicurezza.AVVERTENZA Sulla superficie interna del
faro può apparire un leggero strato di ap-
pannamento: ciò non indica un’anomalia,
è infatti un fenomeno naturale dovuto al-
la bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo
i fari. La presenza di gocce all’interno del
faro indica infiltrazione d’acqua, rivolger-
si alla Rete Assistenziale Fiat.
TIPI DI LAMPADE
Sul veicolo sono installate differenti tipi
di lampade:
ALampade tutto vetro: sono inserite a
pressione. Per estrarle occorre tirare.BLampade a baionetta: per estrarle dal
relativo portalampada, premere il
bulbo, ruotarlo in senso antiorario,
quindi estrarlo.
CLampade cilindriche: per estrarle,
svincolarle dai relativi contatti.
D-ELampade alogene: per rimuovere la
lampada svincolare la molla di bloc-
caggio dalla sede relativa. Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte me-
tallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’in-
tensità della luce emessa e si può anche
pregiudicare la durata della lampada
stessa. In caso di contatto accidentale,
strofinare il bulbo con un panno inumi-
dito di alcool e lasciar asciugare.
Modifiche o riparazioni del-
l’impianto elettrico (centra-
line elettroniche) eseguite in modo
non corretto e senza tenere conto
delle caratteristiche tecniche dell’im-
pianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene conten-
gono gas in pressione, in ca-
so di rottura è possibile la proiezio-
ne di frammenti di vetro.
ATTENZIONE
fig. 18F0N0078m

169
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Lampade Rif. figura Tipo Potenza
Abbaglianti
Anabbaglianti
Posizioni anteriori
Luci fendinebbia (dove previste)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni laterali
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci retronebbia (furgone Heavy)
Luci targa
Plafoniera anteriore con trasparente ambulante
Plafoniera posteriore
(*) versioni XL e tempo libero
(▼) tutte le altre versioniH1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10W D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W

170
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo precedente “Sosti-
tuzione di una lampada”.
GRUPPI OTTICI ANTERIORI
fig. 19
I gruppi ottici anteriori contengono le lam-
pade delle luci di posizione, anabbaglianti,
abbaglianti e di direzione.
La disposizione delle lampade del gruppo
ottico è la seguente:
Aluci di direzione
Bluci posizione/anabbaglianti (biluce)
Cluci abbaglianti
Per sostituire la lampada delle luci abba-
glianti occorre rimuovere il tappo A-fig.
20.
Per sostituire la lampada delle luci anab-
baglianti/posizione occorre rimuovere il
tappo B-fig. 20.
Per sostituire la lampada degli indicatori di
direzione occorre rimuovere il portalam-
pada C-fig. 20.
A sostituzione ultimata, rimontare cor-
rettamente i coperchi assicurandosi del lo-
ro corretto bloccaggio.LUCI POSIZIONE fig. 21
Per sostituire la lampada, procedere co-
me segue:
❒rimuovere il coperchio di protezione
B-fig. 20ruotando in senso antiora-
rio;
❒estrarre il gruppo portalampada A
montato a pressione; sfilare la lampa-
da Be sostituirla;
❒reinserire il gruppo portalampada A
a pressione;
❒rimontare il coperchio di protezione
B-fig. 20ruotando in senso orario as-
sicurandosi del corretto bloccaggio.
fig. 19F0N0079mfig. 21F0N0082m
fig. 20F0N0080m

171
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
LUCI ABBAGLIANTI
Per sostituire la lampada, procedere co-
me segue:
❒rimuovere il coperchio di protezione
A-fig. 20 ruotandolo in senso antio-
rario;
❒scollegare il connettore elettrico A-
fig. 22;
❒sganciare la molletta fermalampada B-
fig. 22;
❒estrarre la lampada C-fig. 22e sosti-
tuirla;
❒rimontare la nuova lampada, facendo
coincidere la sagoma della parte me-
tallica con la scanalature ricavate sul-
la parabola del faro, quindi riaggancia-
re la molletta fermalampadaAe ri-
collegare il connettore elettrico B;
❒rimontare il coperchio di protezione
A-fig. 20 ruotandolo in senso orario
assicurandosi del corretto bloccaggio.INDICATORI DI DIREZIONE
Per sostituire la lampada, procedere co-
me segue:
❒ruotare in senso antiorario il porta-
lampada A-fig. 23ed estrarlo;
❒estrarre la lampada spingendola leg-
germente e ruotandola in senso an-
tiorario (“baionetta”);
❒sostituire la lampada;
❒reinserire il portalampada, ruotarlo in
senso orario assicurandosi del cor-
retto bloccaggio.LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada, procedere co-
me segue:
❒rimuovere il coperchio di protezione
B-fig. 20ruotandolo in senso antio-
rario;
❒scollegare il connettore elettrico A-
fig. 24;
❒sganciare la molletta fermalampada B-
fig. 24;
❒estrarre la lampada C-fig. 24 e sosti-
tuirla;
❒rimontare la nuova lampada, facendo
coincidere la sagoma della parte me-
tallica con la scanalature ricavate sul-
la parabola del faro, quindi riaggancia-
re la molletta fermalampada Be ri-
collegare il connettore elettrico A;
❒rimontare il coperchio di protezione
ruotandolo in senso orario assicuran-
dosi del corretto bloccaggio.
fig. 22F0N0083mfig. 23F0N0081mfig. 24F0N0084m

172
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Laterali fig. 25 - 26
Per sostituire la lampada, procedere co-
me segue:
❒spostare manualmente lo specchio per
rendere reperibili le due viti di fissag-
gio A;LUCI FENDINEBBIA
(dove previsto)
Per la sostituzione delle lampade luci fen-
dinebbia anteriori A-fig. 27occorre pro-
cedere come segue:
❒ruotare lo sterzo completamente a si-
nistra;
❒aprire lo sportello sul riparo vano ruo-
ta anteriore svitando la vite autofilet-
tante
❒rimuovere il tappo a baionetta;
❒scollegare il connettore;
❒sganciare la molletta fermalampada;
❒estrarre la lampada e sostituirla;
❒rimontare la nuova lampada, facendo
coincidere la sagoma della parte me-
tallica con la scanalature ricavate sul-
la parabola del faro, quindi riaggancia-
re la molletta fermalampada e ricolle-
gare il connettore elettrico;
❒rimontare il tappo a baionetta.
fig. 25F0N0169mfig. 27F0N0085mfig. 26F0N0170m
❒mediante il cacciavite a croce in do-
tazione svitare le viti ed estrarre il
gruppo portalampade svincolandolo
dai dentini;
❒svitare il bulbo e sostituire la lampada
Bruotandola in senso antiorario.

173
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
GRUPPI OTTICI POSTERIORI
fig. 28-29-30
La disposizione delle lampade del gruppo
ottico è la seguente:
Aluci stop/posizioni
Bindicatori di direzione
Cluci retromarcia
Dluci retronebbia (per versioni Furgo-
ni Heavy le luci retronebbia sono in-
tegrate nel paraurti, vedere paragrafo
“Luci retronebbia Furgone Heavy”).
fig. 28F0N0086m
Per sostituire una lampada procedere co-
me segue:
❒aprire la porta battente posteriore
quindi svitare le due viti di fissaggio A;
❒scollegare il connettore elettrico cen-
trale B quindi estrarre il gruppo tra-
sparente verso l’esterno;
❒svitare le viti mediante il cacciavite in
dotazione Ced estrarre il portalam-
pade;
❒estrarre la lampada da sostituire D, E,
F, Gspingendola leggermente e ruo-
tandola in senso antiorario (bloccag-
gio a “baionetta”) quindi sostituirla;
❒rimontare il portalampada ed avvita-
re le viti C;
❒ricollegare il connettore elettrico B,
riposizionare correttamente il gruppo
alla carrozzeria del veicolo quindi av-
vitare le viti di fissaggio A.
fig. 30F0N0088mfig. 29F0N0087m

174
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 30aF0N0239m
Per versioni autocarro e cabinato:
❒svitare le quattro viti H-fig. 30ae so-
stituire le lampade:
I: lampada per luce retronebbia (lato si-
nistro); lampada per luce retromarcia
(lato destro).
L: lampada per luce di posizione.
M: lampada per luce stop.
N: lampada per luce direzione.
fig. 30bF0N0241mfig. 30cF0N0242m
LUCI RETONEBBIA
(Furgone Heavy)
Per sostituire una lampada procedere co-
me segue:
❒posizionarsi sul lato posteriore del pa-
raurti laterale;
❒svitare il fissaggio inferiore Atra pa-
raurti centrale e laterale fig. 30b;
❒dopo aver smontato il fanale poste-
riore, svitare il fissaggio superiore
B-fig. 30b;
❒svitare i due fissaggi Clato porta bat-
tente posteriore reperibili aprendo
leggermente la portafig. 30c;
❒svitare i tre fissaggi laterali Dsul lato
fiancata, reperibili dopo aver rimosso
la modanatura laterale fig. 30c. Per
smontare la modanatura occorre svi-
tare le tre viti autofilettanti inferiori e
staccare con prudenza i pinetti a scat-
to per evitare di romperli. In caso di
rottura di uno o più pinetti è neces-
saria la loro sostituzione;
❒estrarre il gruppo portalampada;
❒ruotare il portalampada Ein senso an-
tiorario (1/8 di giro), estrarre la lam-
padina a baionetta spingendola legger-
mente e ruotandola in senso antiora-
rio, quindi sostituirla fig. 30d.
fig. 30dF0N0243m

176
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
PLAFONIERA POSTERIORE
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera D-fig. 36;
❒aprire lo sportellino di protezione E-
fig. 37;
❒sostituire la lampada F-fig. 37svinco-
landola dai contatti laterali accertando-
si che la nuova lampada risulti corret-
tamente bloccata tra i contatti stessi;
❒chiudere lo sportellino di protezione
E-fig. 37e reinserire la plafoniera D-
fig. 36nel proprio alloggiamento ac-
certandosi dell’avvenuto bloccaggio.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo “Sostituzione di una
lampada”.
PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera A-fig. 34;
❒aprire lo sportellino di protezione
B-fig. 35;
❒sostituire le lampade C-fig. 35svinco-
landole dai contatti laterali accertandosi
che le nuove lampade risultino corret-
tamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 35e fis-
sare la plafoniera A-fig. 34nel proprio
alloggiamento accertandosi dell’avve-
nuto bloccaggio.
