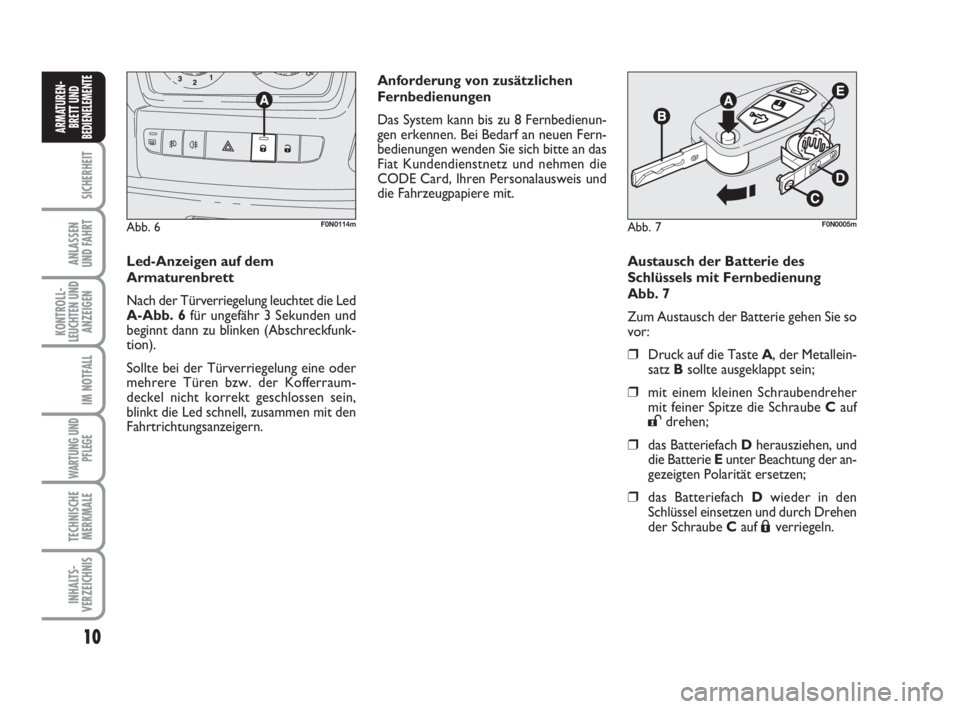

Austausch der Batterie des
Schlüssels mit Fernbedienung
Abb. 7
Zum Austausch der Batterie gehen Sie so
vor:
❒Druck auf die Taste A, der Metallein-
satz Bsollte ausgeklappt sein;
❒mit einem kleinen Schraubendreher
mit feiner Spitze die Schraube Cauf
:drehen;
❒das Batteriefach Dherausziehen, und
die Batterie Eunter Beachtung der an-
gezeigten Polarität ersetzen;
❒das Batteriefach Dwieder in den
Schlüssel einsetzen und durch Drehen
der Schraube Cauf
Áverriegeln.
Abb. 7F0N0005m
Anforderung von zusätzlichen
Fernbedienungen
Das System kann bis zu 8 Fernbedienun-
gen erkennen. Bei Bedarf an neuen Fern-
bedienungen wenden Sie sich bitte an das
Fiat Kundendienstnetz und nehmen die
CODE Card, Ihren Personalausweis und
die Fahrzeugpapiere mit.
Led-Anzeigen auf dem
Armaturenbrett
Nach der Türverriegelung leuchtet die Led
A-Abb. 6für ungefähr 3 Sekunden und
beginnt dann zu blinken (Abschreckfunk-
tion).
Sollte bei der Türverriegelung eine oder
mehrere Türen bzw. der Kofferraum-
deckel nicht korrekt geschlossen sein,
blinkt die Led schnell, zusammen mit den
Fahrtrichtungsanzeigern.
Abb. 6F0N0114m
001-036 Ducato D 6-11-2007 11:30 Pagina 10

11
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

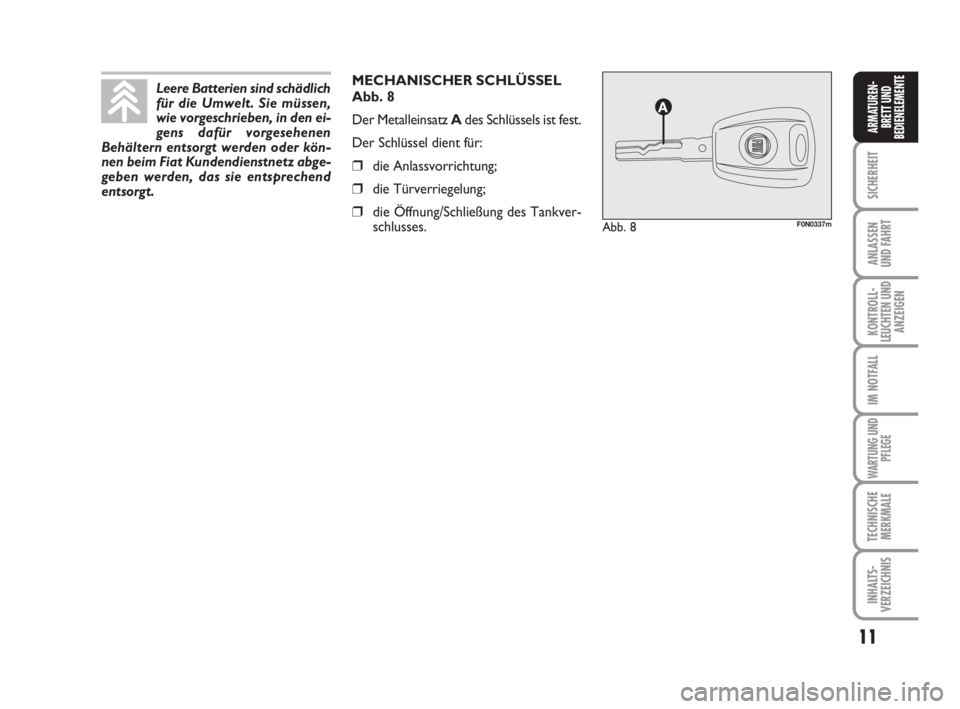

MECHANISCHER SCHLÜSSEL
Abb. 8
Der Metalleinsatz Ades Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒die Öffnung/Schließung des Tankver-
schlusses.Abb. 8F0N0337m
Leere Batterien sind schädlich
für die Umwelt. Sie müssen,
wie vorgeschrieben, in den ei-
gens dafür vorgesehenen
Behältern entsorgt werden oder kön-
nen beim Fiat Kundendienstnetz abge-
geben werden, das sie entsprechend
entsorgt.
001-036 Ducato D 6-11-2007 11:30 Pagina 11

12
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

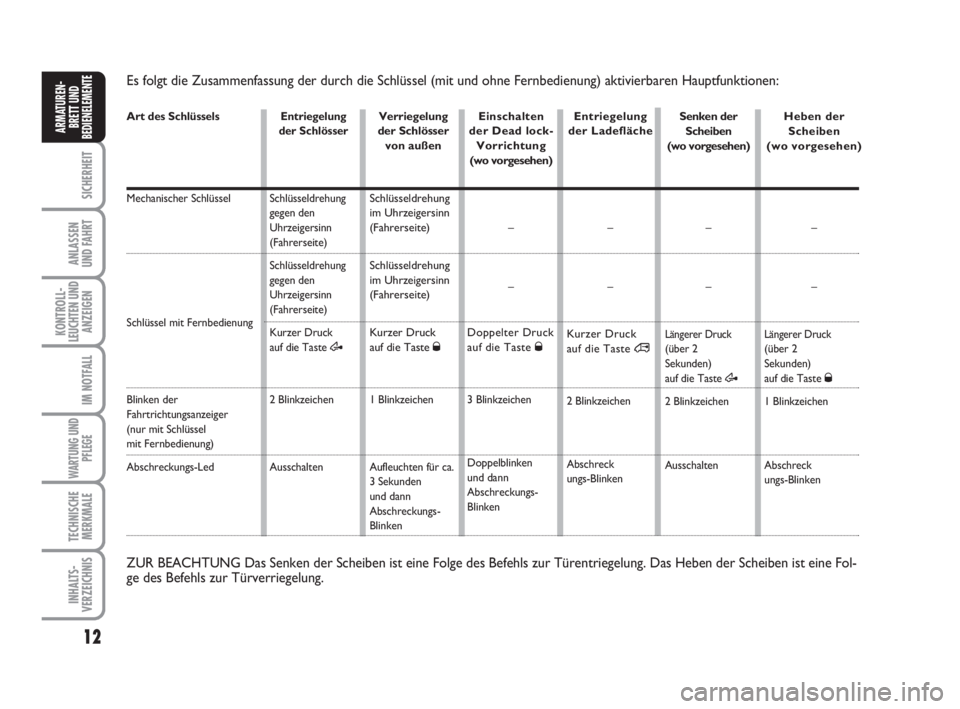

Es folgt die Zusammenfassung der durch die Schlüssel (mit und ohne Fernbedienung) aktivierbaren Hauptfunktionen:
Art des Schlüssels
Mechanischer Schlüssel
Schlüssel mit Fernbedienung
Blinken der
Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-Led
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Æ
2 Blinkzeichen
Ausschalten
Verriegelung
der Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste Ø
1 Blinkzeichen
Aufleuchten für ca.
3 Sekunden
und dann
Abschreckungs-
Blinken
Einschalten
der Dead lock-
Vorrichtung
(wo vorgesehen)
–
–
Doppelter Druck
auf die Taste Ø
3 Blinkzeichen
Doppelblinken
und dann
Abschreckungs-
Blinken
Entriegelung
der Ladefläche
–
–
Kurzer Druck
auf die Taste ∞
2 Blinkzeichen
Abschreck
ungs-Blinken
ZUR BEACHTUNG Das Senken der Scheiben ist eine Folge des Befehls zur Türentriegelung. Das Heben der Scheiben ist eine Fol-
ge des Befehls zur Türverriegelung.
Heben der
Scheiben
(wo vorgesehen)
–
–
Längerer Druck(über 2
Sekunden)
auf die Taste
Ø
1 Blinkzeichen
Abschreck
ungs-Blinken
Senken der
Scheiben
(wo vorgesehen)
–
–
Längerer Druck(über 2
Sekunden)
auf die Taste
Æ
2 Blinkzeichen
Ausschalten
001-036 Ducato D 6-11-2007 11:30 Pagina 12

13
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

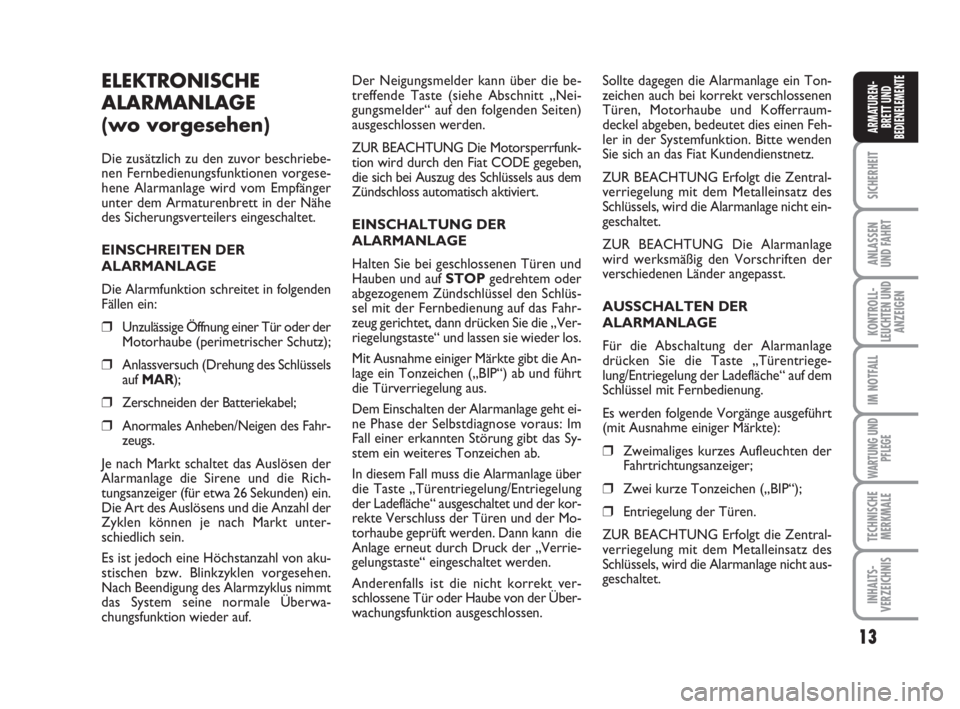

ELEKTRONISCHE
ALARMANLAGE
(wo vorgesehen)
Die zusätzlich zu den zuvor beschriebe-
nen Fernbedienungsfunktionen vorgese-
hene Alarmanlage wird vom Empfänger
unter dem Armaturenbrett in der Nähe
des Sicherungsverteilers eingeschaltet.
EINSCHREITEN DER
ALARMANLAGE
Die Alarmfunktion schreitet in folgenden
Fällen ein:
❒Unzulässige Öffnung einer Tür oder der
Motorhaube (perimetrischer Schutz);
❒Anlassversuch (Drehung des Schlüssels
auf MAR);
❒Zerschneiden der Batteriekabel;
❒Anormales Anheben/Neigen des Fahr-
zeugs.
Je nach Markt schaltet das Auslösen der
Alarmanlage die Sirene und die Rich-
tungsanzeiger (für etwa 26 Sekunden) ein.
Die Art des Auslösens und die Anzahl der
Zyklen können je nach Markt unter-
schiedlich sein.
Es ist jedoch eine Höchstanzahl von aku-
stischen bzw. Blinkzyklen vorgesehen.
Nach Beendigung des Alarmzyklus nimmt
das System seine normale Überwa-
chungsfunktion wieder auf.Der Neigungsmelder kann über die be-
treffende Taste (siehe Abschnitt „Nei-
gungsmelder“ auf den folgenden Seiten)
ausgeschlossen werden.
ZUR BEACHTUNG Die Motorsperrfunk-
tion wird durch den Fiat CODE gegeben,
die sich bei Auszug des Schlüssels aus dem
Zündschloss automatisch aktiviert.
EINSCHALTUNG DER
ALARMANLAGE
Halten Sie bei geschlossenen Türen und
Hauben und auf STOPgedrehtem oder
abgezogenem Zündschlüssel den Schlüs-
sel mit der Fernbedienung auf das Fahr-
zeug gerichtet, dann drücken Sie die „Ver-
riegelungstaste“ und lassen sie wieder los.
Mit Ausnahme einiger Märkte gibt die An-
lage ein Tonzeichen („BIP“) ab und führt
die Türverriegelung aus.
Dem Einschalten der Alarmanlage geht ei-
ne Phase der Selbstdiagnose voraus: Im
Fall einer erkannten Störung gibt das Sy-
stem ein weiteres Tonzeichen ab.
In diesem Fall muss die Alarmanlage über
die Taste „Türentriegelung/Entriegelung
der Ladefläche“ ausgeschaltet und der kor-
rekte Verschluss der Türen und der Mo-
torhaube geprüft werden. Dann kann die
Anlage erneut durch Druck der „Verrie-
gelungstaste“ eingeschaltet werden.
Anderenfalls ist die nicht korrekt ver-
schlossene Tür oder Haube von der Über-
wachungsfunktion ausgeschlossen.Sollte dagegen die Alarmanlage ein Ton-
zeichen auch bei korrekt verschlossenen
Türen, Motorhaube und Kofferraum-
deckel abgeben, bedeutet dies einen Feh-
ler in der Systemfunktion. Bitte wenden
Sie sich an das Fiat Kundendienstnetz.
ZUR BEACHTUNG Erfolgt die Zentral-
verriegelung mit dem Metalleinsatz des
Schlüssels, wird die Alarmanlage nicht ein-
geschaltet.
ZUR BEACHTUNG Die Alarmanlage
wird werksmäßig den Vorschriften der
verschiedenen Länder angepasst.
AUSSCHALTEN DER
ALARMANLAGE
Für die Abschaltung der Alarmanlage
drücken Sie die Taste „Türentriege-
lung/Entriegelung der Ladefläche“ auf dem
Schlüssel mit Fernbedienung.
Es werden folgende Vorgänge ausgeführt
(mit Ausnahme einiger Märkte):
❒Zweimaliges kurzes Aufleuchten der
Fahrtrichtungsanzeiger;
❒Zwei kurze Tonzeichen („BIP“);
❒Entriegelung der Türen.
ZUR BEACHTUNG Erfolgt die Zentral-
verriegelung mit dem Metalleinsatz des
Schlüssels, wird die Alarmanlage nicht aus-
geschaltet.
001-036 Ducato D 6-11-2007 11:30 Pagina 13

14
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

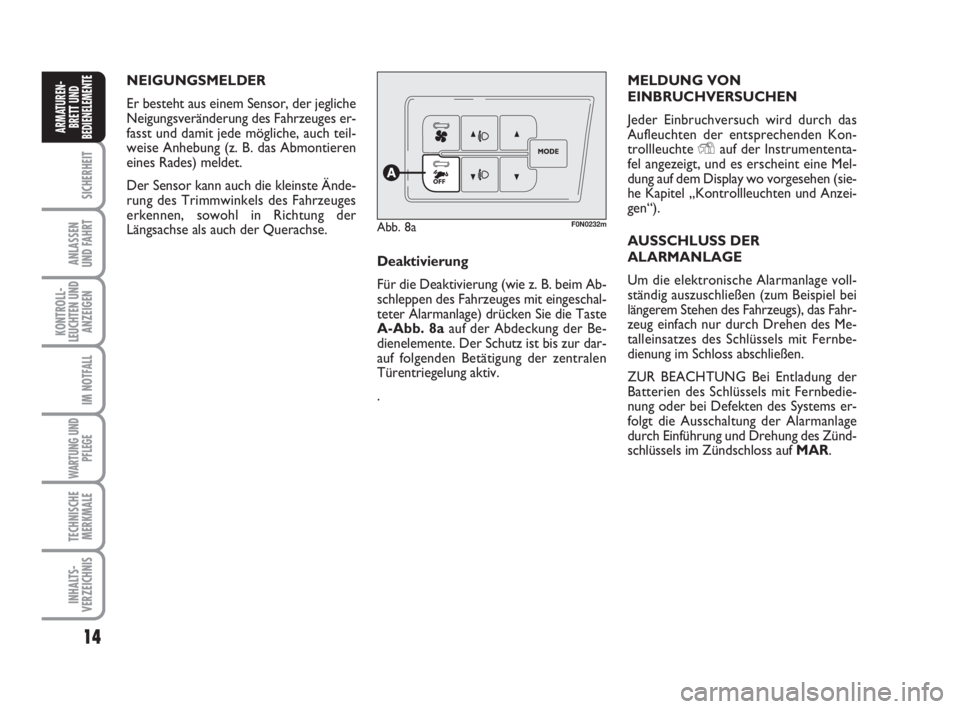

NEIGUNGSMELDER
Er besteht aus einem Sensor, der jegliche
Neigungsveränderung des Fahrzeuges er-
fasst und damit jede mögliche, auch teil-
weise Anhebung (z. B. das Abmontieren
eines Rades) meldet.
Der Sensor kann auch die kleinste Ände-
rung des Trimmwinkels des Fahrzeuges
erkennen, sowohl in Richtung der
Längsachse als auch der Querachse.
Deaktivierung
Für die Deaktivierung (wie z. B. beim Ab-
schleppen des Fahrzeuges mit eingeschal-
teter Alarmanlage) drücken Sie die Taste
A-Abb. 8aauf der Abdeckung der Be-
dienelemente. Der Schutz ist bis zur dar-
auf folgenden Betätigung der zentralen
Türentriegelung aktiv.
.
Abb. 8aF0N0232m
MELDUNG VON
EINBRUCHVERSUCHEN
Jeder Einbruchversuch wird durch das
Aufleuchten der entsprechenden Kon-
trollleuchte
Yauf der Instrumententa-
fel angezeigt, und es erscheint eine Mel-
dung auf dem Display wo vorgesehen (sie-
he Kapitel „Kontrollleuchten und Anzei-
gen“).
AUSSCHLUSS DER
ALARMANLAGE
Um die elektronische Alarmanlage voll-
ständig auszuschließen (zum Beispiel bei
längerem Stehen des Fahrzeugs), das Fahr-
zeug einfach nur durch Drehen des Me-
talleinsatzes des Schlüssels mit Fernbe-
dienung im Schloss abschließen.
ZUR BEACHTUNG Bei Entladung der
Batterien des Schlüssels mit Fernbedie-
nung oder bei Defekten des Systems er-
folgt die Ausschaltung der Alarmanlage
durch Einführung und Drehung des Zünd-
schlüssels im Zündschloss auf MAR.
001-036 Ducato D 6-11-2007 11:30 Pagina 14

15
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

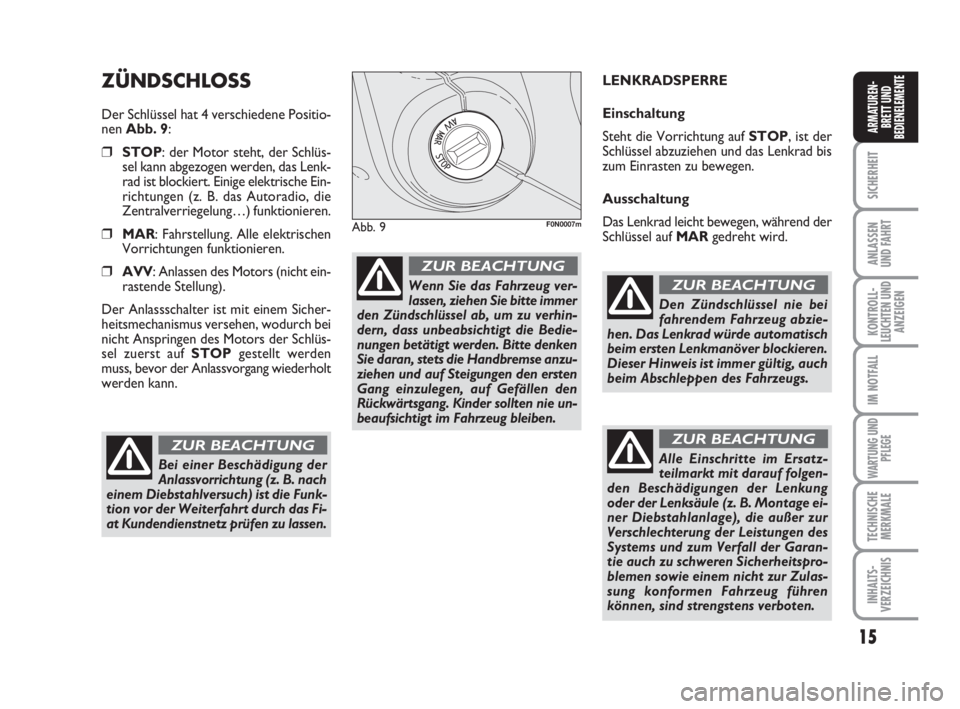

ZÜNDSCHLOSS
Der Schlüssel hat 4 verschiedene Positio-
nen Abb. 9:
❒STOP: der Motor steht, der Schlüs-
sel kann abgezogen werden, das Lenk-
rad ist blockiert. Einige elektrische Ein-
richtungen (z. B. das Autoradio, die
Zentralverriegelung…) funktionieren.
❒MAR: Fahrstellung. Alle elektrischen
Vorrichtungen funktionieren.
❒AVV: Anlassen des Motors (nicht ein-
rastende Stellung).
Der Anlassschalter ist mit einem Sicher-
heitsmechanismus versehen, wodurch bei
nicht Anspringen des Motors der Schlüs-
sel zuerst auf STOPgestellt werden
muss, bevor der Anlassvorgang wiederholt
werden kann.LENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad bis
zum Einrasten zu bewegen.
Ausschaltung
Das Lenkrad leicht bewegen, während der
Schlüssel auf MARgedreht wird.
Bei einer Beschädigung der
Anlassvorrichtung (z. B. nach
einem Diebstahlversuch) ist die Funk-
tion vor der Weiterfahrt durch das Fi-
at Kundendienstnetz prüfen zu lassen.
ZUR BEACHTUNG
Wenn Sie das Fahrzeug ver-
lassen, ziehen Sie bitte immer
den Zündschlüssel ab, um zu verhin-
dern, dass unbeabsichtigt die Bedie-
nungen betätigt werden. Bitte denken
Sie daran, stets die Handbremse anzu-
ziehen und auf Steigungen den ersten
Gang einzulegen, auf Gefällen den
Rückwärtsgang. Kinder sollten nie un-
beaufsichtigt im Fahrzeug bleiben.
ZUR BEACHTUNG
Abb. 9F0N0007m
Den Zündschlüssel nie bei
fahrendem Fahrzeug abzie-
hen. Das Lenkrad würde automatisch
beim ersten Lenkmanöver blockieren.
Dieser Hinweis ist immer gültig, auch
beim Abschleppen des Fahrzeugs.
ZUR BEACHTUNG
Alle Einschritte im Ersatz-
teilmarkt mit darauf folgen-
den Beschädigungen der Lenkung
oder der Lenksäule (z. B. Montage ei-
ner Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garan-
tie auch zu schweren Sicherheitspro-
blemen sowie einem nicht zur Zulas-
sung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG
001-036 Ducato D 6-11-2007 11:30 Pagina 15

16
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

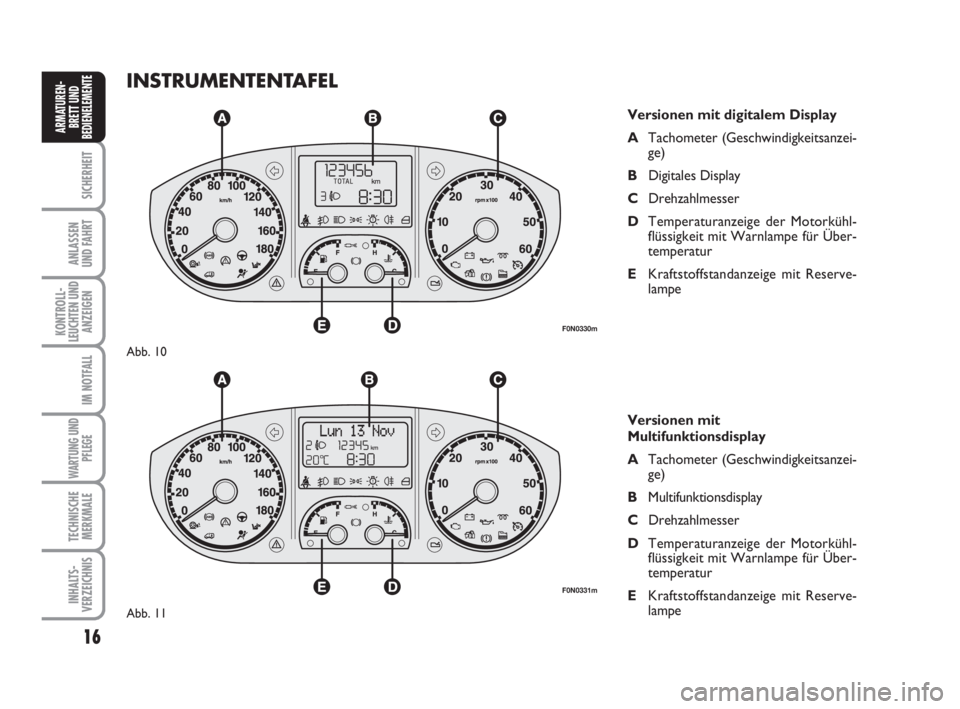

INSTRUMENTENTAFEL
Versionen mit digitalem Display
ATachometer (Geschwindigkeitsanzei-
ge)
BDigitales Display
CDrehzahlmesser
DTemperaturanzeige der Motorkühl-
flüssigkeit mit Warnlampe für Über-
temperatur
EKraftstoffstandanzeige mit Reserve-
lampe
Versionen mit
Multifunktionsdisplay
ATachometer (Geschwindigkeitsanzei-
ge)
BMultifunktionsdisplay
CDrehzahlmesser
DTemperaturanzeige der Motorkühl-
flüssigkeit mit Warnlampe für Über-
temperatur
EKraftstoffstandanzeige mit Reserve-
lampe
F0N0330m
Abb. 10
F0N0331m
Abb. 11
001-036 Ducato D 6-11-2007 11:30 Pagina 16

17
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

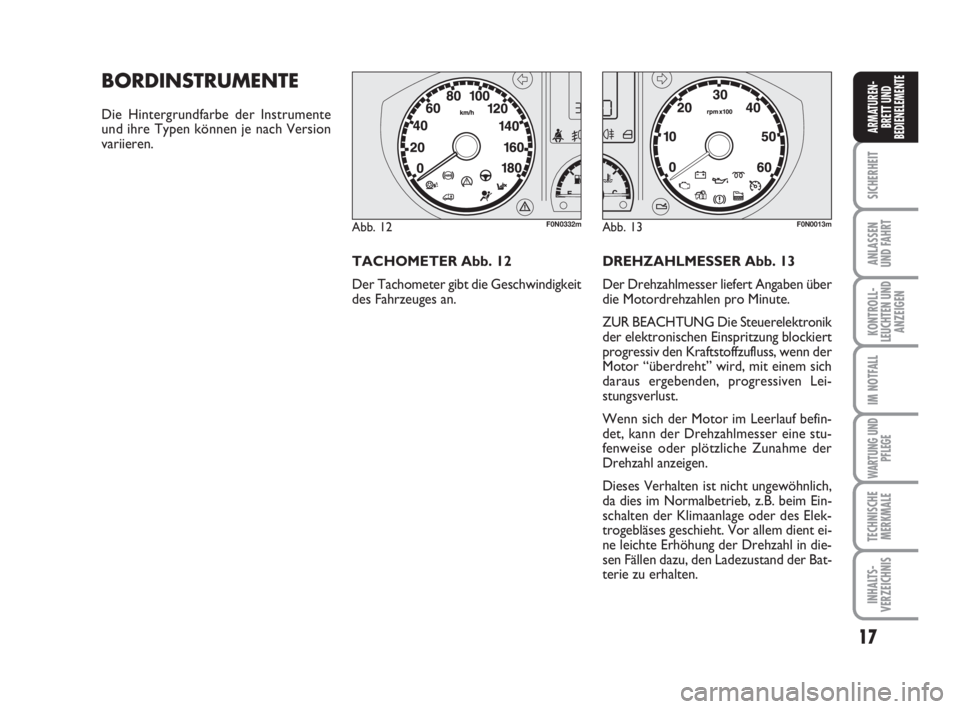

BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente
und ihre Typen können je nach Version
variieren.
TACHOMETER Abb. 12
Der Tachometer gibt die Geschwindigkeit
des Fahrzeuges an.DREHZAHLMESSER Abb. 13
Der Drehzahlmesser liefert Angaben über
die Motordrehzahlen pro Minute.
ZUR BEACHTUNG Die Steuerelektronik
der elektronischen Einspritzung blockiert
progressiv den Kraftstoffzufluss, wenn der
Motor “überdreht” wird, mit einem sich
daraus ergebenden, progressiven Lei-
stungsverlust.
Wenn sich der Motor im Leerlauf befin-
det, kann der Drehzahlmesser eine stu-
fenweise oder plötzliche Zunahme der
Drehzahl anzeigen.
Dieses Verhalten ist nicht ungewöhnlich,
da dies im Normalbetrieb, z.B. beim Ein-
schalten der Klimaanlage oder des Elek-
trogebläses geschieht. Vor allem dient ei-
ne leichte Erhöhung der Drehzahl in die-
sen Fällen dazu, den Ladezustand der Bat-
terie zu erhalten.
Abb. 12F0N0332mAbb. 13F0N0013m
001-036 Ducato D 6-11-2007 11:30 Pagina 17

18
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

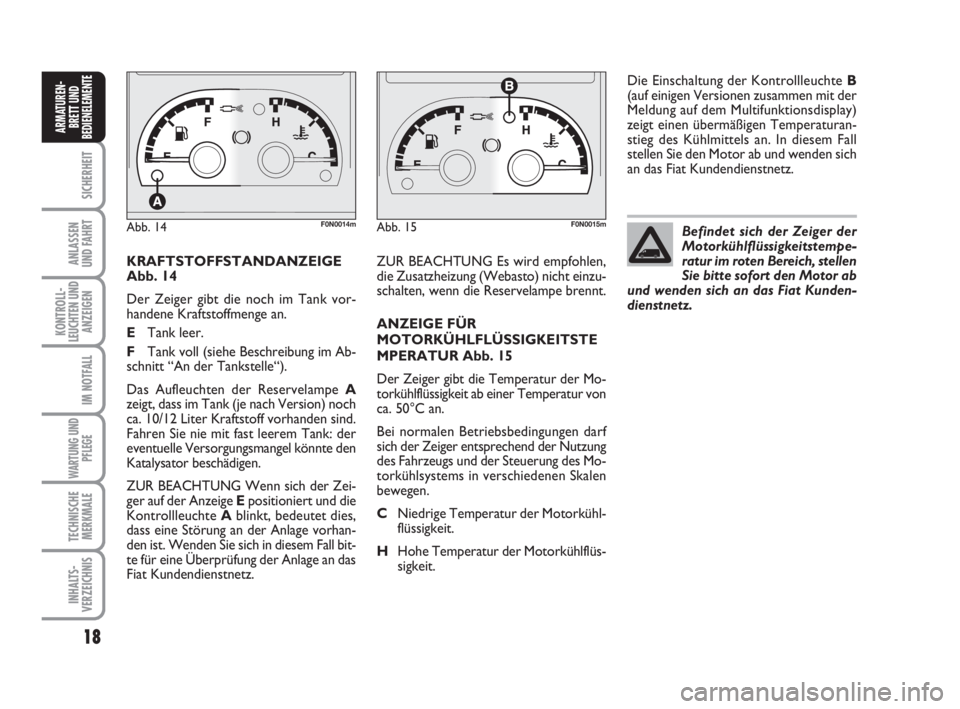

KRAFTSTOFFSTANDANZEIGE
Abb. 14
Der Zeiger gibt die noch im Tank vor-
handene Kraftstoffmenge an.
ETank leer.
FTank voll (siehe Beschreibung im Ab-
schnitt “An der Tankstelle“).
Das Aufleuchten der Reservelampe A
zeigt, dass im Tank (je nach Version) noch
ca. 10/12 Liter Kraftstoff vorhanden sind.
Fahren Sie nie mit fast leerem Tank: der
eventuelle Versorgungsmangel könnte den
Katalysator beschädigen.
ZUR BEACHTUNG Wenn sich der Zei-
ger auf der Anzeige Epositioniert und die
Kontrollleuchte Ablinkt, bedeutet dies,
dass eine Störung an der Anlage vorhan-
den ist. Wenden Sie sich in diesem Fall bit-
te für eine Überprüfung der Anlage an das
Fiat Kundendienstnetz.ZUR BEACHTUNG Es wird empfohlen,
die Zusatzheizung (Webasto) nicht einzu-
schalten, wenn die Reservelampe brennt.
ANZEIGE FÜR
MOTORKÜHLFLÜSSIGKEITSTE
MPERATUR Abb. 15
Der Zeiger gibt die Temperatur der Mo-
torkühlflüssigkeit ab einer Temperatur von
ca. 50°C an.
Bei normalen Betriebsbedingungen darf
sich der Zeiger entsprechend der Nutzung
des Fahrzeugs und der Steuerung des Mo-
torkühlsystems in verschiedenen Skalen
bewegen.
CNiedrige Temperatur der Motorkühl-
flüssigkeit.
HHohe Temperatur der Motorkühlflüs-
sigkeit.Die Einschaltung der Kontrollleuchte B
(auf einigen Versionen zusammen mit der
Meldung auf dem Multifunktionsdisplay)
zeigt einen übermäßigen Temperaturan-
stieg des Kühlmittels an. In diesem Fall
stellen Sie den Motor ab und wenden sich
an das Fiat Kundendienstnetz.
Abb. 14F0N0014mAbb. 15F0N0015mBefindet sich der Zeiger der
Motorkühlflüssigkeitstempe-
ratur im roten Bereich, stellen
Sie bitte sofort den Motor ab
und wenden sich an das Fiat Kunden-
dienstnetz.
001-036 Ducato D 6-11-2007 11:30 Pagina 18

19
SICHERHEIT
ANLASSEN
UND FAHRT
KONTROLL-
LEUCHTEN UND
ANZEIGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE

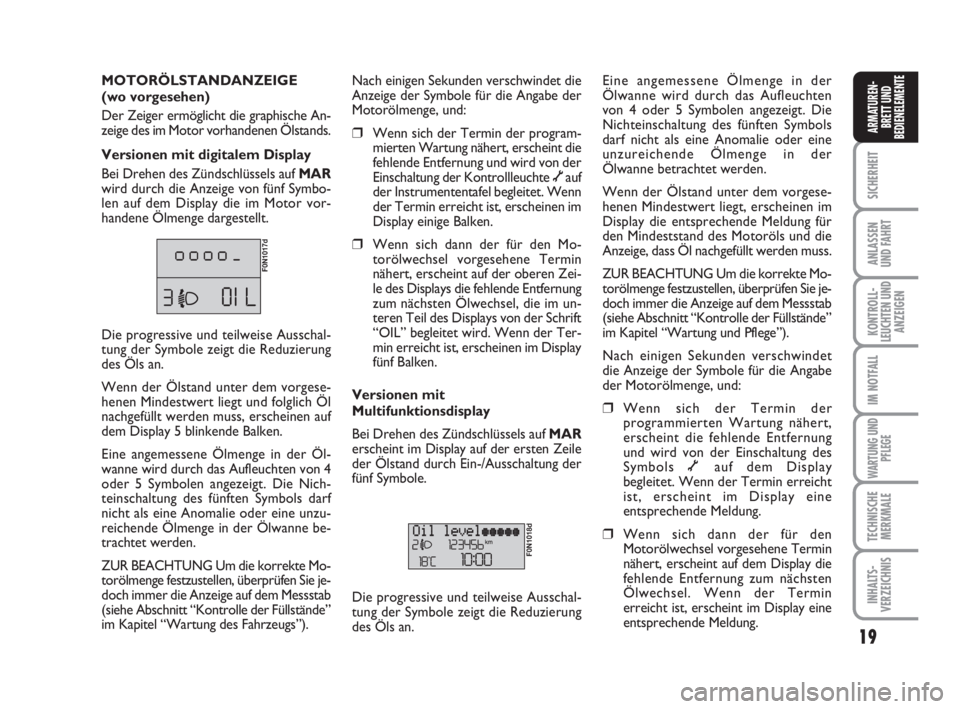

MOTORÖLSTANDANZEIGE
(wo vorgesehen)
Der Zeiger ermöglicht die graphische An-
zeige des im Motor vorhandenen Ölstands.
Versionen mit digitalem Display
Bei Drehen des Zündschlüssels auf MAR
wird durch die Anzeige von fünf Symbo-
len auf dem Display die im Motor vor-
handene Ölmenge dargestellt.
F0N1017d
Nach einigen Sekunden verschwindet die
Anzeige der Symbole für die Angabe der
Motorölmenge, und:
❒Wenn sich der Termin der program-
mierten Wartung nähert, erscheint die
fehlende Entfernung und wird von der
Einschaltung der Kontrollleuchte õauf
der Instrumententafel begleitet. Wenn
der Termin erreicht ist, erscheinen im
Display einige Balken.
❒Wenn sich dann der für den Mo-
torölwechsel vorgesehene Termin
nähert, erscheint auf der oberen Zei-
le des Displays die fehlende Entfernung
zum nächsten Ölwechsel, die im un-
teren Teil des Displays von der Schrift
“OIL” begleitet wird. Wenn der Ter-
min erreicht ist, erscheinen im Display
fünf Balken.
Versionen mit
Multifunktionsdisplay
Bei Drehen des Zündschlüssels auf MAR
erscheint im Display auf der ersten Zeile
der Ölstand durch Ein-/Ausschaltung der
fünf Symbole.
F0N1018d
Eine angemessene Ölmenge in der
Ölwanne wird durch das Aufleuchten
von 4 oder 5 Symbolen angezeigt. Die
Nichteinschaltung des fünften Symbols
darf nicht als eine Anomalie oder eine
unzureichende Ölmenge in der
Ölwanne betrachtet werden.
Wenn der Ölstand unter dem vorgese-
henen Mindestwert liegt, erscheinen im
Display die entsprechende Meldung für
den Mindeststand des Motoröls und die
Anzeige, dass Öl nachgefüllt werden muss.
ZUR BEACHTUNG Um die korrekte Mo-
torölmenge festzustellen, überprüfen Sie je-
doch immer die Anzeige auf dem Messstab
(siehe Abschnitt “Kontrolle der Füllstände”
im Kapitel “Wartung und Pflege”).
Nach einigen Sekunden verschwindet
die Anzeige der Symbole für die Angabe
der Motorölmenge, und:
❒Wenn sich der Termin der
programmierten Wartung nähert,
erscheint die fehlende Entfernung
und wird von der Einschaltung des
Symbols õauf dem Display
begleitet. Wenn der Termin erreicht
ist, erscheint im Display eine
entsprechende Meldung.
❒Wenn sich dann der für den
Motorölwechsel vorgesehene Termin
nähert, erscheint auf dem Display die
fehlende Entfernung zum nächsten
Ölwechsel. Wenn der Termin
erreicht ist, erscheint im Display eine
entsprechende Meldung. Die progressive und teilweise Ausschal-
tung der Symbole zeigt die Reduzierung
des Öls an.
Wenn der Ölstand unter dem vorgese-
henen Mindestwert liegt und folglich Öl
nachgefüllt werden muss, erscheinen auf
dem Display 5 blinkende Balken.
Eine angemessene Ölmenge in der Öl-
wanne wird durch das Aufleuchten von 4
oder 5 Symbolen angezeigt. Die Nich-
teinschaltung des fünften Symbols darf
nicht als eine Anomalie oder eine unzu-
reichende Ölmenge in der Ölwanne be-
trachtet werden.
ZUR BEACHTUNG Um die korrekte Mo-
torölmenge festzustellen, überprüfen Sie je-
doch immer die Anzeige auf dem Messstab
(siehe Abschnitt “Kontrolle der Füllstände”
im Kapitel “Wartung des Fahrzeugs”).Die progressive und teilweise Ausschal-
tung der Symbole zeigt die Reduzierung
des Öls an.
001-036 Ducato D 6-11-2007 11:30 Pagina 19
