FIAT DUCATO 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

220
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

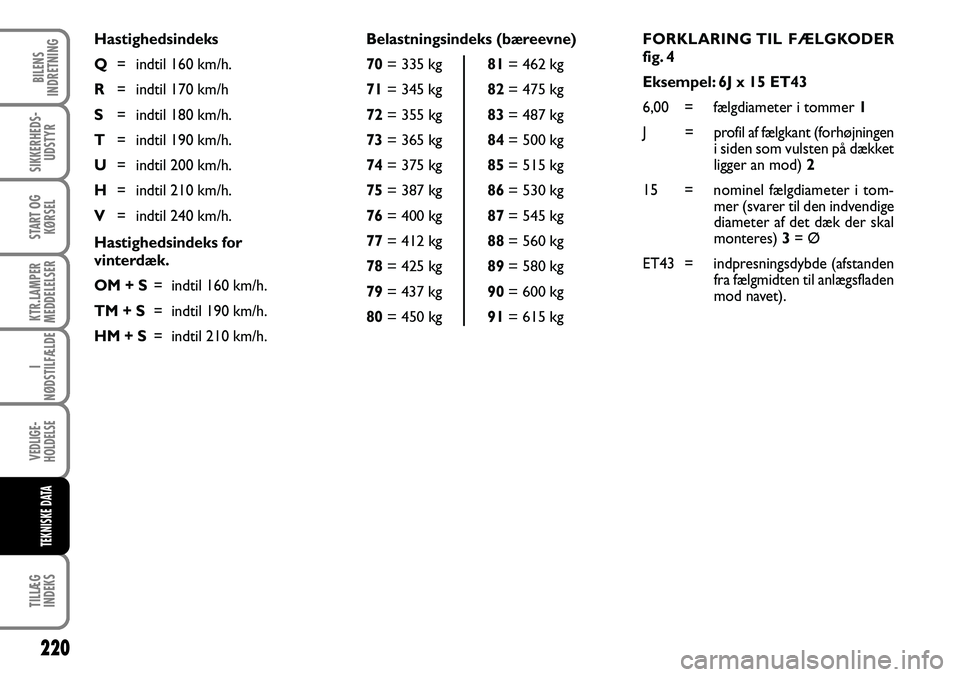

FORKLARING TIL FÆLGKODER
fig. 4
Eksempel: 6J x 15 ET43
6,00 = fælgdiameter i tommer 1
J = profil af fælgkant (forhøjningen
i siden som vulsten på dækket
ligger an mod) 2
15 = nominel fælgdiameter i tom-
mer (svarer til den indvendige
diameter af det dæk der skal
monteres) 3 = Ø
ET43 = indpresningsdybde (afstanden
fra fælgmidten til anlægsfladen
mod navet). Hastighedsindeks
Q= indtil 160 km/h.
R= indtil 170 km/h
S= indtil 180 km/h.
T= indtil 190 km/h.
U= indtil 200 km/h.
H= indtil 210 km/h.
V= indtil 240 km/h.
Hastighedsindeks for
vinterdæk.
OM + S= indtil 160 km/h.
TM + S= indtil 190 km/h.
HM + S= indtil 210 km/h.Belastningsindeks (bæreevne)
70

221
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

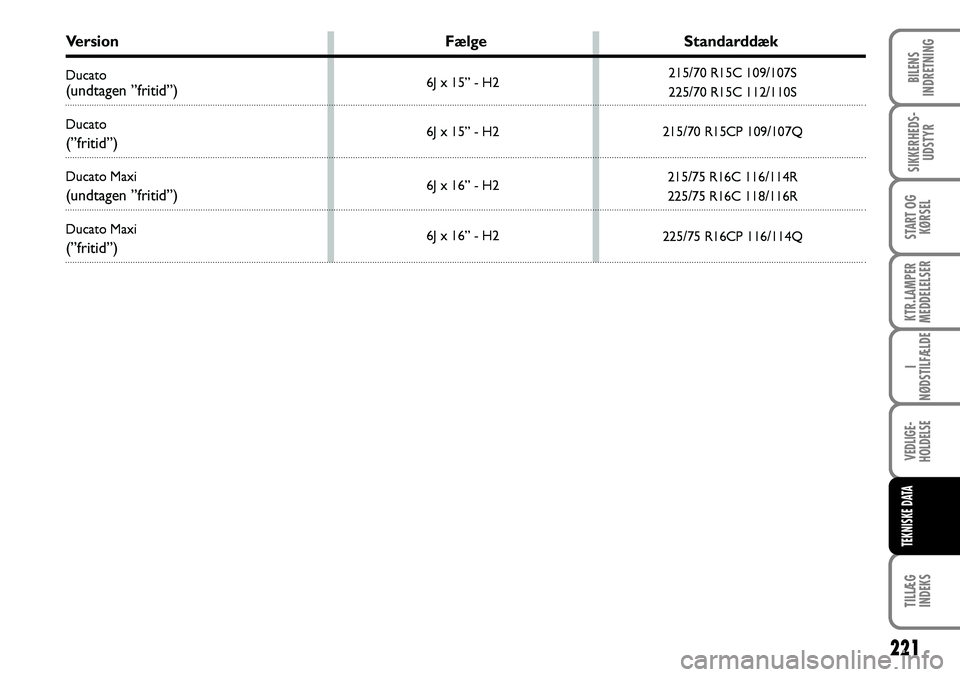

Version Fælge Standarddæk


222
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
3000 PTT *) Light med standarddæk
undtagen PANORAMA
3300 PTT *) Light / 3500 PTT *) Light
med standarddæk
PANORAMA med standarddæk
3000 PTT *) Light med overstørrelsesdæk
undtagen PANORAMA
3300 PTT *) Light / 3500 PTT *) Light
med overstørrelsesdæk
PANORAMA med overstørrelsesdæk
Light-versioner med campingdæk
Heavy-versioner med standarddæk
Heavy-versioner med overstørrelsesdæk
Heavy-versioner med campingdæk

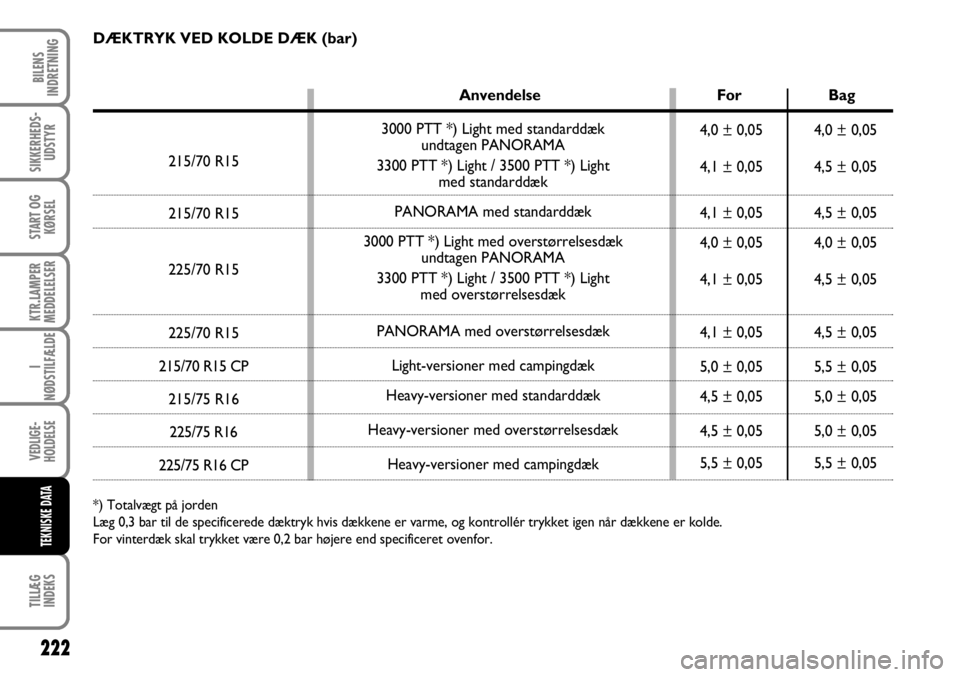

DÆKTRYK VED KOLDE DÆK (bar)
Anvendelse For Bag
215/70 R15
215/70 R15
225/70 R15
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 CP
*) Totalvægt på jorden
Læg 0,3 bar til de specificerede dæktryk hvis dækkene er varme, og kontrollér trykket igen når dækkene er kolde.
For vinterdæk skal trykket være 0,2 bar højere end specificeret ovenfor.
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05

223
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

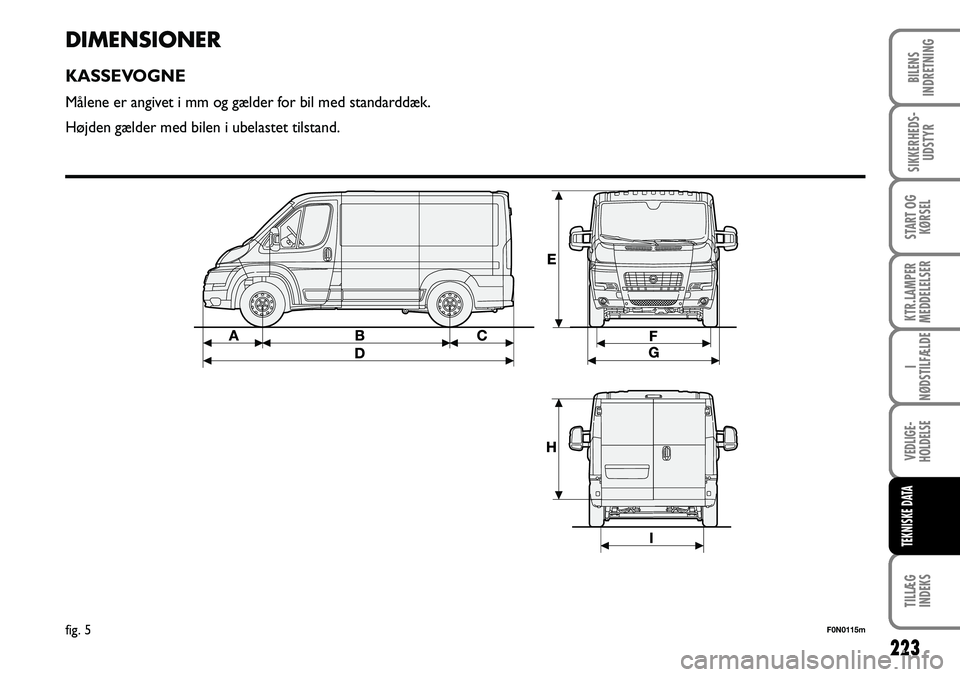

DIMENSIONER
KASSEVOGNE
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
F0N0115m
51073_Ducato_side 193-228.indd 20507/06/06 12:49:03

224
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

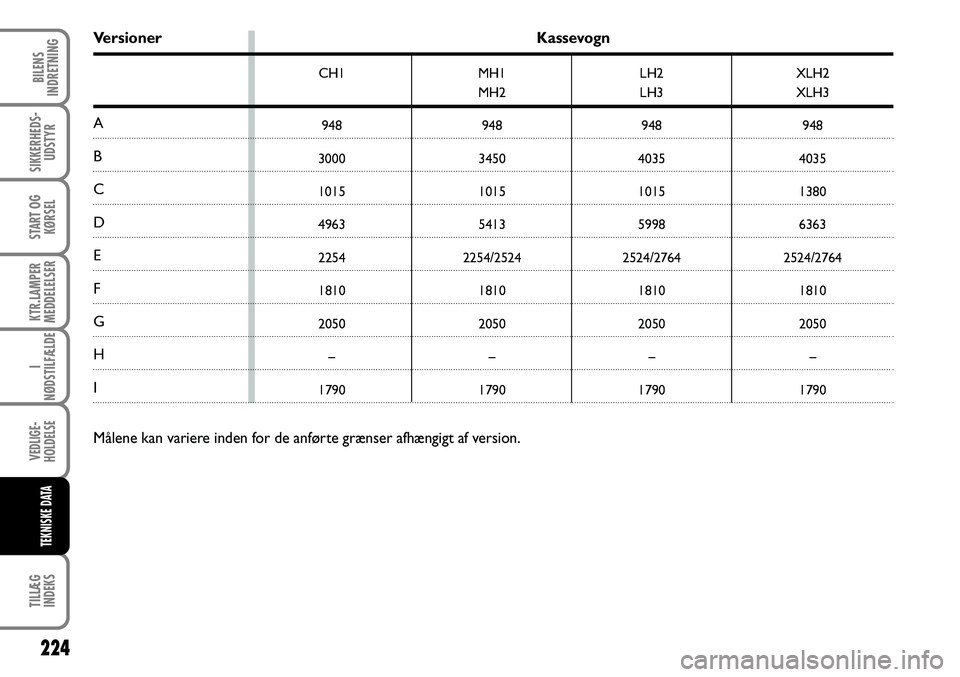

Versioner Kassevogn
'

225
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
F0N0116m

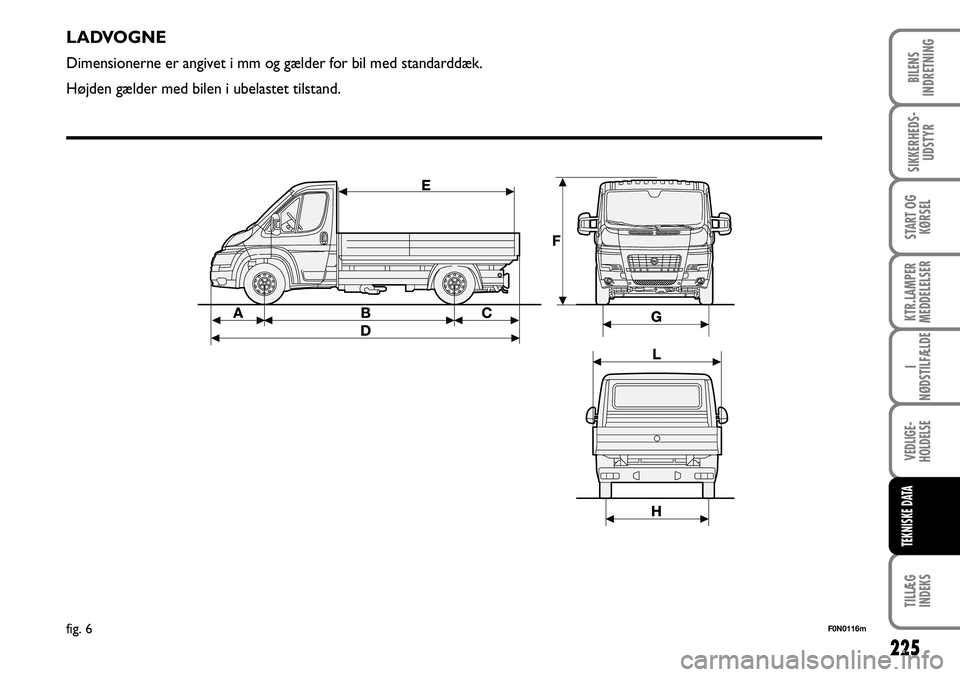

LADVOGNE
Dimensionerne er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
51073_Ducato_side 193-228.indd 20707/06/06 12:49:03

226
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

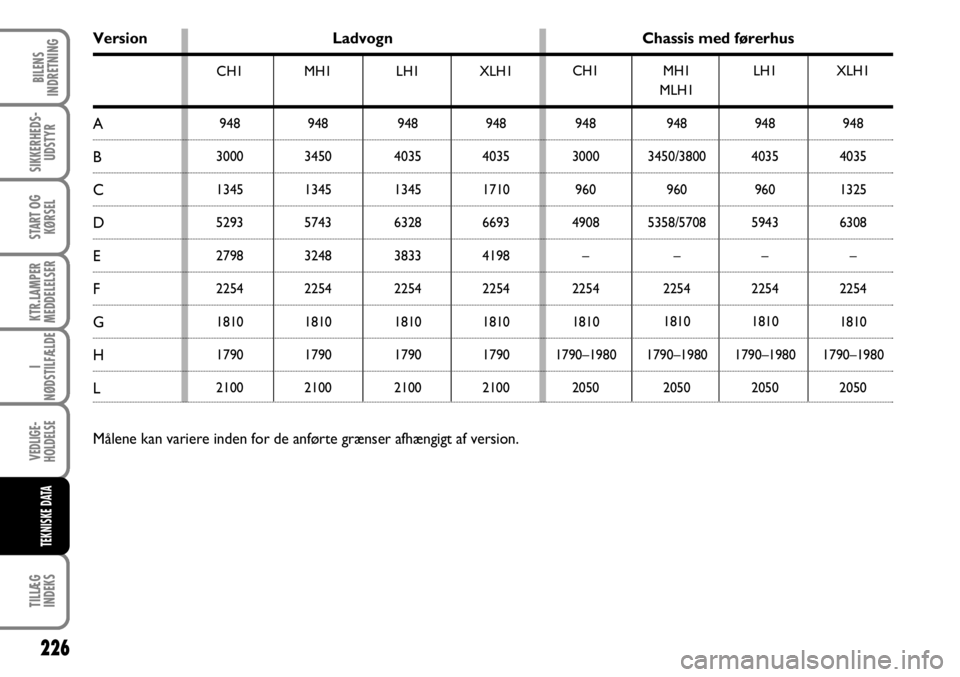

Version Ladvogn Chassis med førerhus
A
B
C
D
E
F
G
H
L
Målene kan variere inden for de anførte grænser afhængigt af version.
CH1
948
3000
1345
5293
2798
2254
1810
1790
2100MH1
948
3450
1345
5743
3248
2254
1810
1790
2100LH1
948
4035
1345
6328
3833
2254
1810
1790
2100XLH1
948
4035
1710
6693
4198
2254
1810
1790
2100CH1
948
3000
960
4908
–
2254
1810
1790–1980
2050XLH1
948
4035
1325
6308
–
2254
1810
1790–1980
2050 MH1
MLH1
948
3450/3800
960
5358/5708
–
2254
1810
1790–1980
2050LH1
948
4035
960
5943
–
2254
1810
1790–1980
2050

227
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA




























































































































Version Chassis med front Chassis med førerhus, special
'

228
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA













































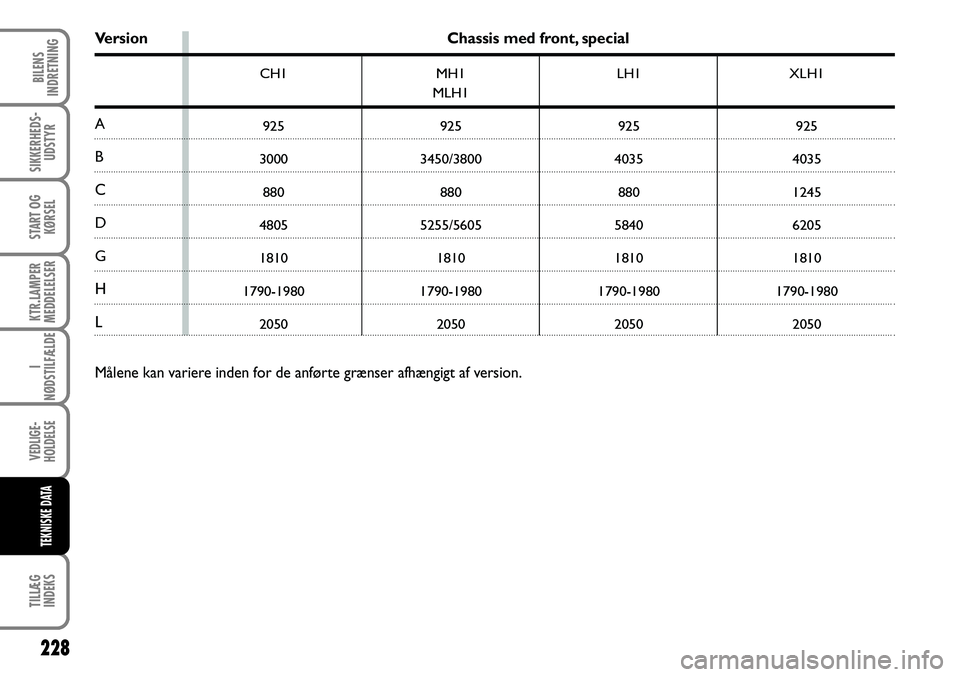

Version Chassis med front, special
'

229
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

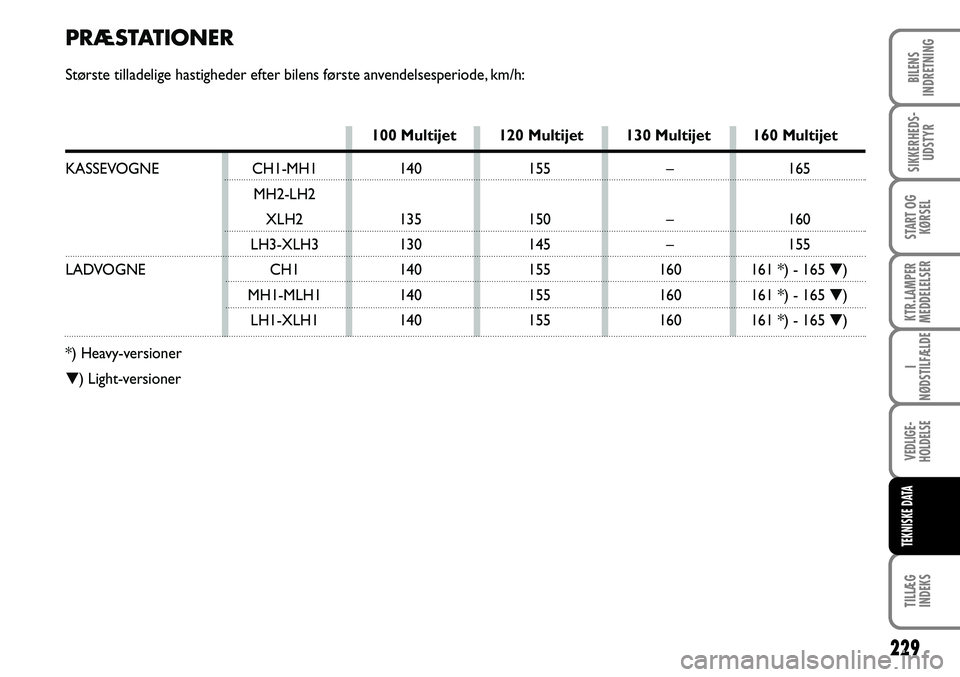

PRÆSTATIONER
Største tilladelige hastigheder efter bilens første anvendelsesperiode, km/h:
100 Multijet 120 Multijet 130 Multijet 160 Multijet
KASSEVOGNE CH1-MH1 140 155 – 165
MH2-LH2
XLH2 135 150 – 160
LH3-XLH3 130 145 – 155
LADVOGNE CH1 140 155 160 161 *) - 165 )
MH1-MLH1 140 155 160 161 *) - 165 )
LH1-XLH1 140 155 160 161 *) - 165 )
*) Heavy-versioner
) Light-versioner
51073_Ducato_side 193-228.indd 21107/06/06 12:49:05
