FIAT DUCATO 2008 Brugs- og vedligeholdelsesvejledning (in Danish)

210
KTR.LAMPER
MEDDELELSER
TEKNISKE DATA
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE

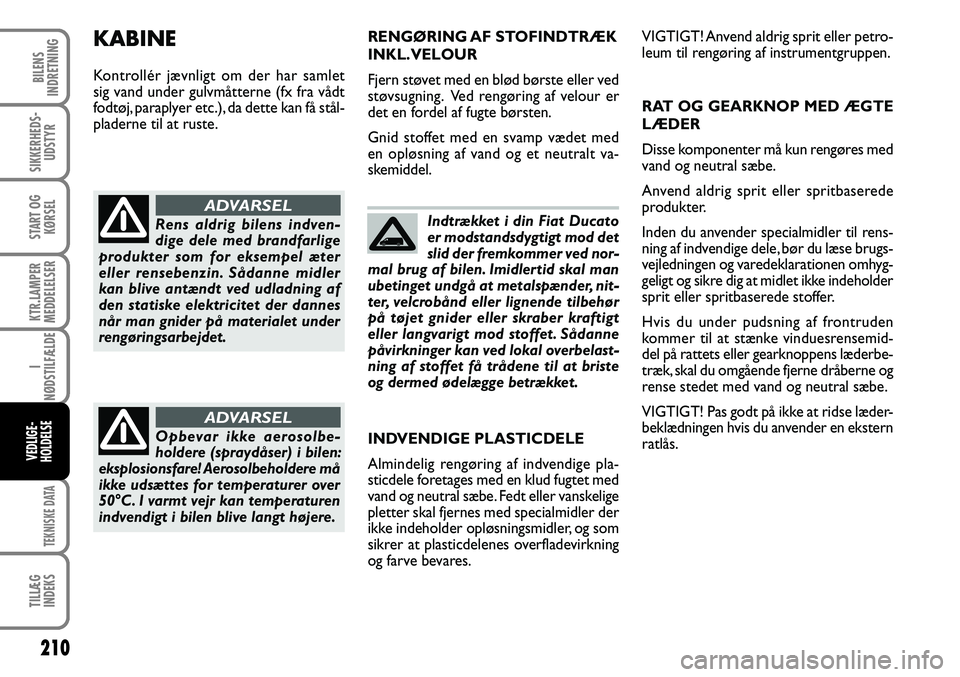

RENGØRING AF STOFINDTRÆK
INKL. VELOUR
Fjern støvet med en blød børste eller ved
støvsugning. Ved rengøring af velour er
det en fordel af fugte børsten.
Gnid stoffet med en svamp vædet med
en opløsning af vand og et neutralt va-
skemiddel.
Rens aldrig bilens indven-
dige dele med brandfarlige
produkter som for eksempel æter
eller rensebenzin. Sådanne midler
kan blive antændt ved udladning af
den statiske elektricitet der dannes
når man gnider på materialet under
rengøringsarbejdet.
ADVARSEL
Opbevar ikke aerosolbe-
holdere (spraydåser) i bilen:
eksplosionsfare! Aerosolbeholdere må
ikke udsættes for temperaturer over
50°C. I varmt vejr kan temperaturen
indvendigt i bilen blive langt højere.
ADVARSEL
KABINE
Kontrollér jævnligt om der har samlet
sig vand under gulvmåtterne (fx fra vådt
fodtøj, paraplyer etc.), da dette kan få stål-
pladerne til at ruste.VIGTIGT! Anvend aldrig sprit eller petro-
leum til rengøring af instrumentgruppen.
RAT OG GEARKNOP MED ÆGTE
LÆDER
Disse komponenter må kun rengøres med
vand og neutral sæbe.
Anvend aldrig sprit eller spritbaserede
produkter.
Inden du anvender specialmidler til rens-
ning af indvendige dele, bør du læse brugs-
vejledningen og varedeklarationen omhyg-
geligt og sikre dig at midlet ikke indeholder
sprit eller spritbaserede stoffer.
Hvis du under pudsning af frontruden
kommer til at stænke vinduesrensemid-
del på rattets eller gearknoppens læderbe-
træk, skal du omgående fjerne dråberne og
rense stedet med vand og neutral sæbe.
VIGTIGT! Pas godt på ikke at ridse læder-
beklædningen hvis du anvender en ekstern
ratlås. INDVENDIGE PLASTICDELE
Almindelig rengøring af indvendige pla-
sticdele foretages med en klud fugtet med
vand og neutral sæbe. Fedt eller vanskelige
pletter skal fjernes med specialmidler der
ikke indeholder opløsningsmidler, og som
sikrer at plasticdelenes overfladevirkning
og farve bevares.Indtrækket i din Fiat Ducato
er modstandsdygtigt mod det
slid der fremkommer ved nor-
mal brug af bilen. Imidlertid skal man
ubetinget undgå at metalspænder, nit-
ter, velcrobånd eller lignende tilbehør
på tøjet gnider eller skraber kraftigt
eller langvarigt mod stoffet. Sådanne
påvirkninger kan ved lokal overbelast-
ning af stoffet få trådene til at briste
og dermed ødelægge betrækket.
51073_Ducato_side 171-192.indd 19207/06/06 12:48:29

211
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE

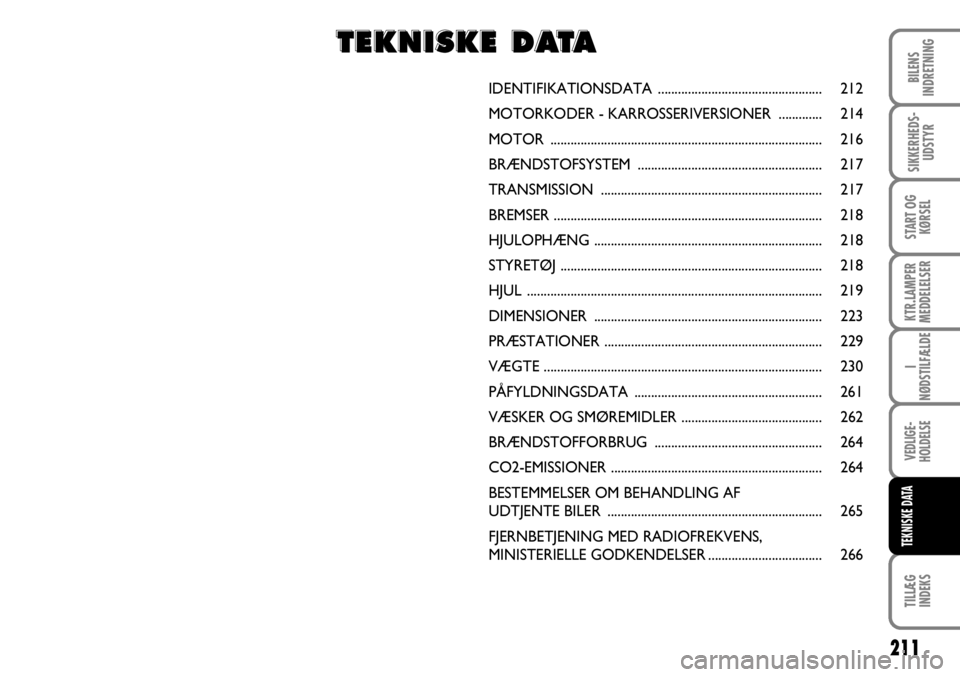

TEKNISKE DATA
IDENTIFIKATIONSDATA ................................................. 212
MOTORKODER - KARROSSERIVERSIONER ............. 214
MOTOR ................................................................................. 216
BRÆNDSTOFSYSTEM ....................................................... 217
TRANSMISSION .................................................................. 217
BREMSER ................................................................................ 218
HJULOPHÆNG .................................................................... 218
STYRETØJ .............................................................................. 218
HJUL ........................................................................................ 219
DIMENSIONER .................................................................... 223
PRÆSTATIONER ................................................................. 229
VÆGTE ................................................................................... 230
PÅFYLDNINGSDATA ........................................................ 261
VÆSKER OG SMØREMIDLER .......................................... 262
BRÆNDSTOFFORBRUG .................................................. 264
CO2-EMISSIONER ............................................................... 264
BESTEMMELSER OM BEHANDLING AF
UDTJENTE BILER ................................................................ 265
FJERNBETJENING MED RADIOFREKVENS,
MINISTERIELLE GODKENDELSER.................................. 266
T T
E E
K K
N N
I I
S S
K K
E E

D D
A A
T T
A A

212
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

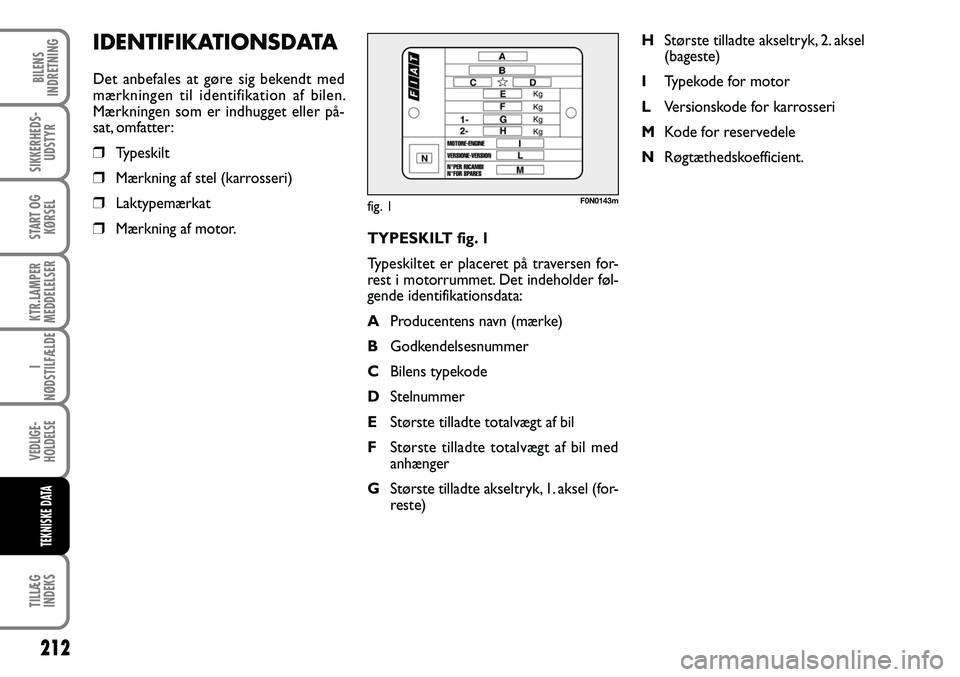

TYPESKILT fig. 1
Typeskiltet er placeret på traversen for-
rest i motorrummet. Det indeholder føl-
gende identifikationsdata:
AProducentens navn (mærke)
B Godkendelsesnummer
C Bilens typekode
D Stelnummer
EStørste tilladte totalvægt af bil
FStørste tilladte totalvægt af bil med
anhænger
GStørste tilladte akseltryk, 1. aksel (for-
reste)HStørste tilladte akseltryk, 2. aksel
(bageste)
ITypekode for motor
LVersionskode for karrosseri
MKode for reservedele
N Røgtæthedskoefficient.
IDENTIFIKATIONSDATA
Det anbefales at gøre sig bekendt med
mærkningen til identifikation af bilen.
Mærkningen som er indhugget eller på-
sat, omfatter:
 Typeskilt
Mærkning af stel (karrosseri)
Laktypemærkat
Mærkning af motor.
F0N0143m
51073_Ducato_side 193-228.indd 19407/06/06 12:49:00

213
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

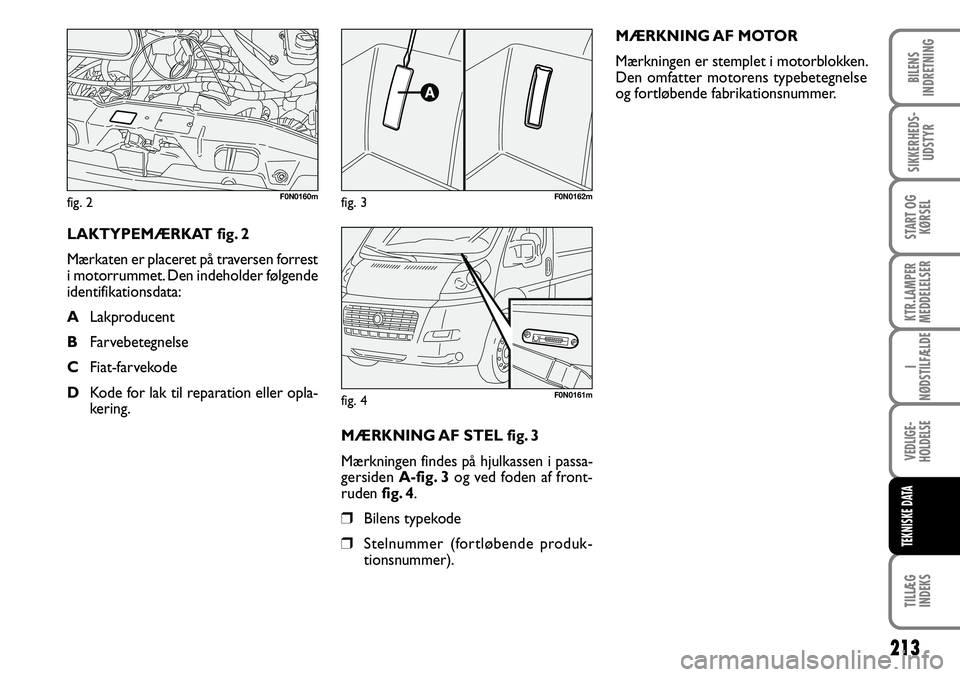

MÆRKNING AF STEL fig. 3
Mærkningen findes på hjulkassen i passa-
gersiden A-fig. 3 og ved foden af front-
ruden fig. 4.
 Bilens typekode
Stelnummer (fortløbende produk-
tionsnummer).MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken.
Den omfatter motorens typebetegnelse
og fortløbende fabrikationsnummer.
LAKTYPEMÆRKAT fig. 2
Mærkaten er placeret på traversen forrest
i motorrummet. Den indeholder følgende
identifikationsdata:
A Lakproducent
B Farvebetegnelse
C Fiat-farvekode
DKode for lak til reparation eller opla-
kering.
F0N0160mF0N0162m
F0N0161m
51073_Ducato_side 193-228.indd 19507/06/06 12:49:00

214
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
Forklaring: 250 A A M F A AX
MODEL
TOTALVÆGT
MOTOR
TRANSMISSION/TRÆKAKSLER
KARROSSERI
AKSELAFSTAND
VERSION

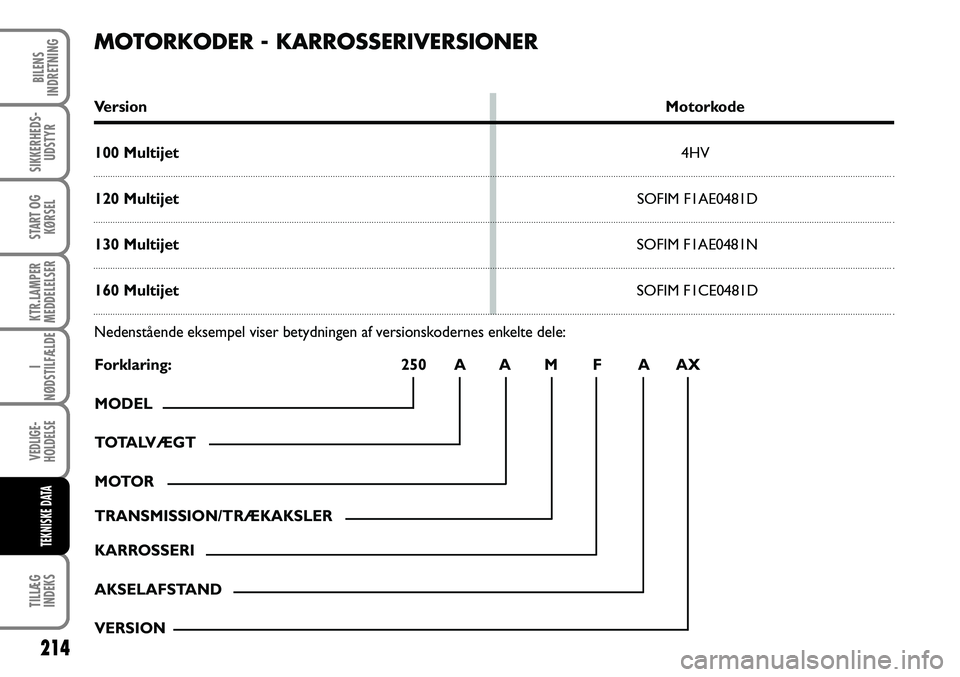

MOTORKODER - KARROSSERIVERSIONER
Version Motorkode
100 Multijet
120 Multijet #$#'<>
130 Multijet #$#'<?
160 Multijet #$#@<>
Nedenstående eksempel viser betydningen af versionskodernes enkelte dele:
51073_Ducato_side 193-228.indd 19607/06/06 12:49:00

215
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

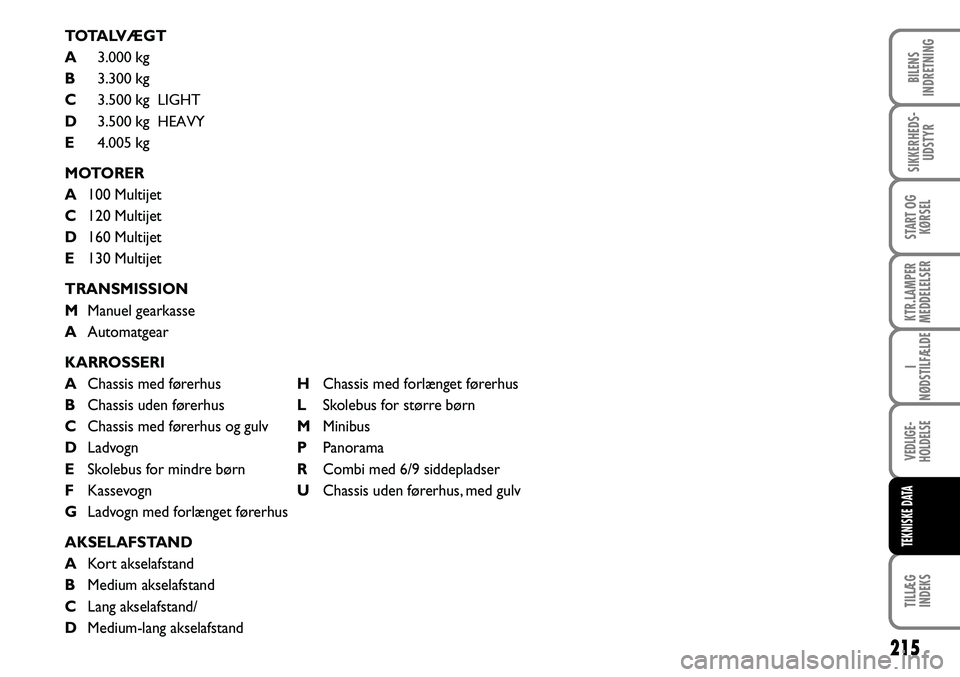

TOTALVÆGT
A Q

B  Q

C Q
[$\]
D Q
<'^
E Q

MOTORER
A 100 Multijet
C 120 Multijet
D 160 Multijet
E 130 Multijet
TRANSMISSION
M Manuel gearkasse
A Automatgear
KARROSSERI
AChassis med førerhus HChassis med forlænget førerhus
BChassis uden førerhus LSkolebus for større børn
CChassis med førerhus og gulv M Minibus
D Ladvogn P Panorama
ESkolebus for mindre børn RCombi med 6/9 siddepladser
F Kassevogn UChassis uden førerhus, med gulv
GLadvogn med forlænget førerhus
AKSELAFSTAND
A Kort akselafstand
B Medium akselafstand
C Lang akselafstand/
D Medium-lang akselafstand
51073_Ducato_side 193-228.indd 19707/06/06 12:49:01

216
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

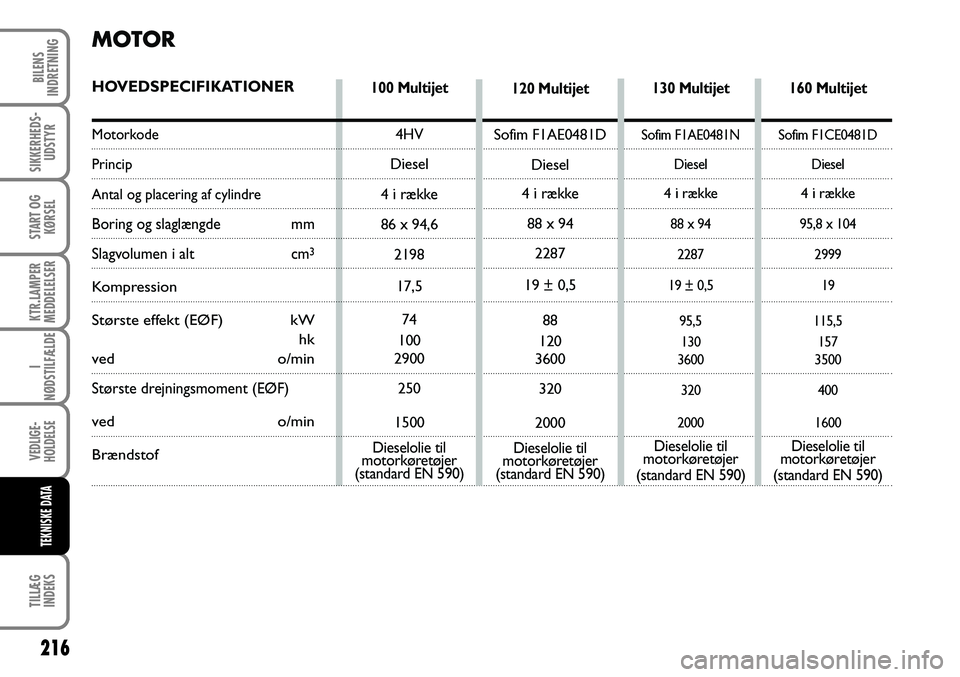

MOTOR
HOVEDSPECIFIKATIONER
Motorkode
Princip
Antal og placering af cylindre
Boring og slaglængde mm
Slagvolumen i alt cm
3
Kompression
Største effekt (EØF) kW
hk
ved o/min
Største drejningsmoment (EØF)
ved o/min
Brændstof
120 Multijet
_
`#'<>
>
z

række
{

|}





Dieselolie til
motorkøretøjer
(standard EN 590)
130 Multijet
_
`#'<
>
z

række
{

|}
}




Dieselolie til
motorkøretøjer
(standard EN 590)
100 Multijet

>
z

række
{}

}





Dieselolie til
motorkøretøjer
(standard EN 590)
160 Multijet
_
`#<>
>
z

række
}{


}




Dieselolie til
motorkøretøjer
(standard EN 590)
51073_Ducato_side 193-228.indd 19801/03/07 14:20:45

217
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
TRANSMISSION
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Gearkasse
Kobling
Tr æ k

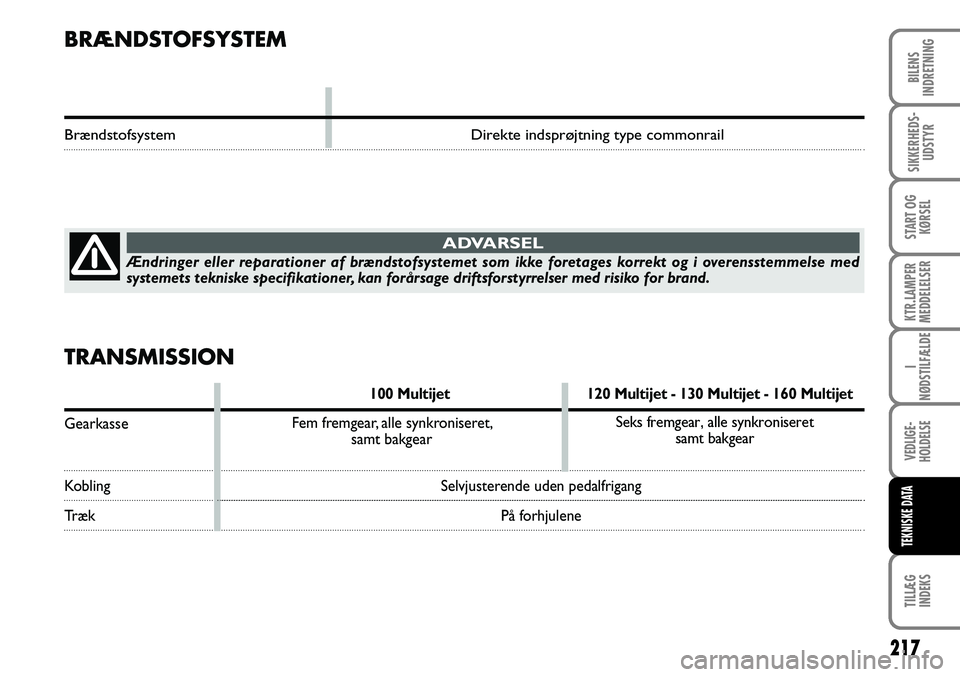

BRÆNDSTOFSYSTEM
Brændstofsystem Direkte indsprøjtning type commonrail
Ændringer eller reparationer af brændstofsystemet som ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
ADVARSEL
Selvjusterende uden pedalfrigang
På forhjulene Fem fremgear, alle synkroniseret,
samt bakgear
~~

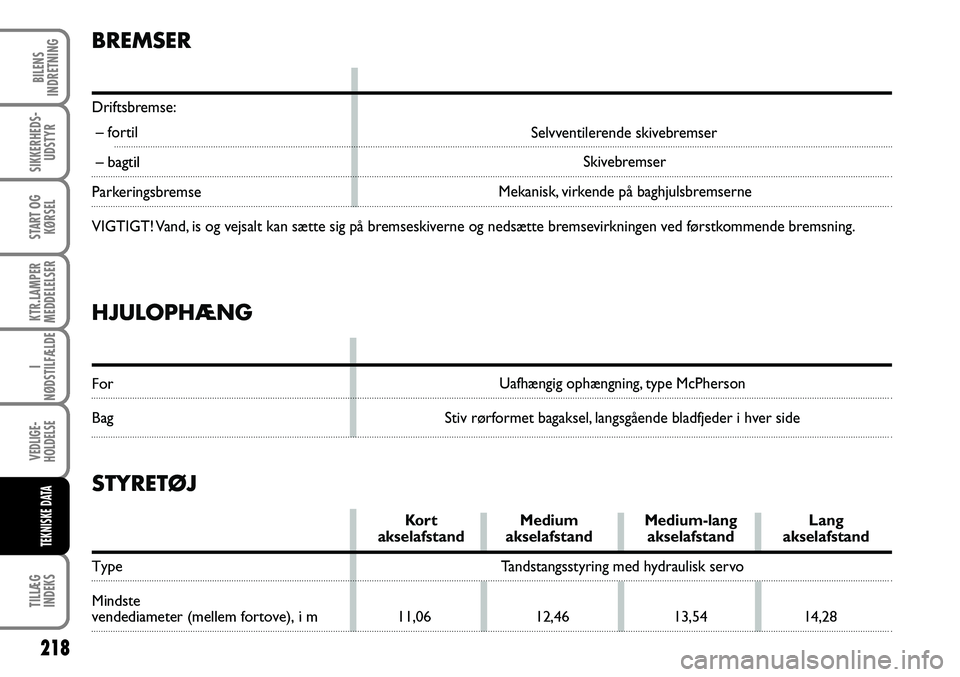

218
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA
HJULOPHÆNG
#_

219
KTR.LAMPER
MEDDELELSER
TILLÆG
INDEKS
BILENS
INDRETNING
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSTILFÆLDE
VEDLIGE-
HOLDELSE
TEKNISKE DATA

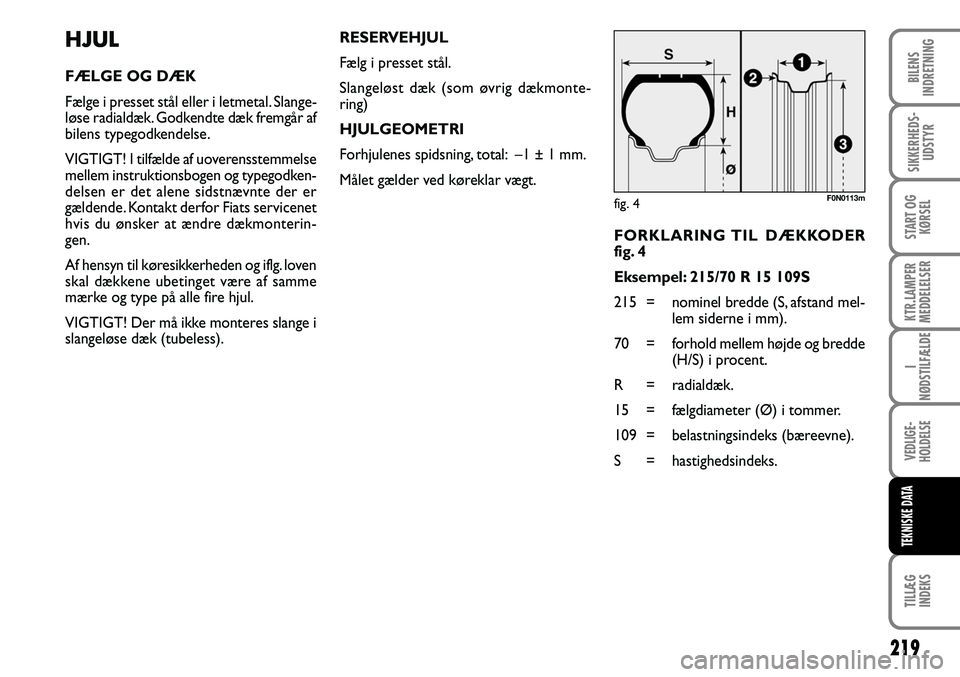

FORKLARING TIL DÆKKODER
fig. 4
Eksempel: 215/70 R 15 109S
215 = nominel bredde (S, afstand mel-
lem siderne i mm).
70 = forhold mellem højde og bredde
(H/S) i procent.
R = radialdæk.
15 = fælgdiameter (Ø) i tommer.
109 = belastningsindeks (bæreevne).
S = hastighedsindeks.
HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal. Slange-
løse radialdæk. Godkendte dæk fremgår af
bilens typegodkendelse.
VIGTIGT! I tilfælde af uoverensstemmelse
mellem instruktionsbogen og typegodken-
delsen er det alene sidstnævnte der er
gældende. Kontakt derfor Fiats servicenet
hvis du ønsker at ændre dækmonterin-
gen.
Af hensyn til køresikkerheden og iflg. loven
skal dækkene ubetinget være af samme
mærke og type på alle fire hjul.
VIGTIGT! Der må ikke monteres slange i
slangeløse dæk (tubeless).
F0N0113m
RESERVEHJUL
Fælg i presset stål.
Slangeløst dæk (som øvrig dækmonte-
ring)
HJULGEOMETRI
Forhjulenes spidsning, total: –1 ± 1 mm.
Målet gælder ved køreklar vægt.
