FIAT DUCATO 2008 Manual de Empleo y Cuidado (in Spanish)

20
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

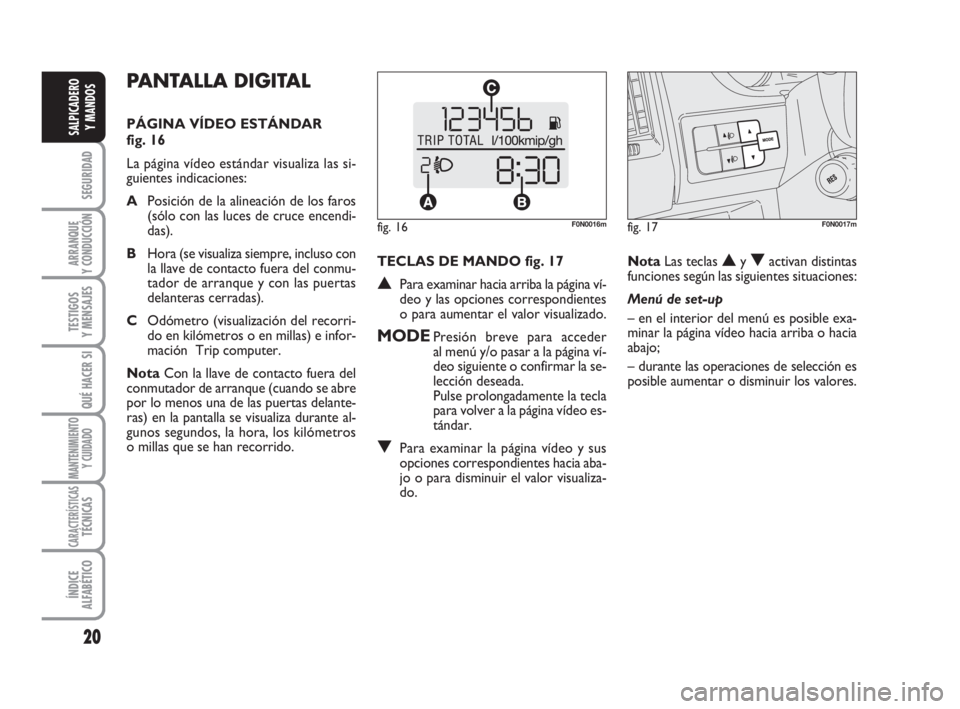

PANTALLA DIGITAL
PÁGINA VÍDEO ESTÁNDAR
fig. 16
La página vídeo estándar visualiza las si-
guientes indicaciones:
APosición de la alineación de los faros
(sólo con las luces de cruce encendi-
das).
BHora (se visualiza siempre, incluso con
la llave de contacto fuera del conmu-
tador de arranque y con las puertas
delanteras cerradas).
COdómetro (visualización del recorri-
do en kilómetros o en millas) e infor-
mación Trip computer.
NotaCon la llave de contacto fuera del
conmutador de arranque (cuando se abre
por lo menos una de las puertas delante-
ras) en la pantalla se visualiza durante al-
gunos segundos, la hora, los kilómetros
o millas que se han recorrido.TECLAS DE MANDO fig. 17
▲Para examinar hacia arriba la página ví-
deo y las opciones correspondientes
o para aumentar el valor visualizado.
MODEPresión breve para acceder
al menú y/o pasar a la página ví-
deo siguiente o confirmar la se-
lección deseada.
Pulse prolongadamente la tecla
para volver a la página vídeo es-
tándar.
▼Para examinar la página vídeo y sus
opciones correspondientes hacia aba-
jo o para disminuir el valor visualiza-
do.NotaLas teclas
▲y ▼activan distintas
funciones según las siguientes situaciones:
Menú de set-up
– en el interior del menú es posible exa-
minar la página vídeo hacia arriba o hacia
abajo;
– durante las operaciones de selección es
posible aumentar o disminuir los valores.
fig. 16F0N0016mfig. 17F0N0017m
001-036 Ducato E 6-11-2007 12:14 Pagina 20

21
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

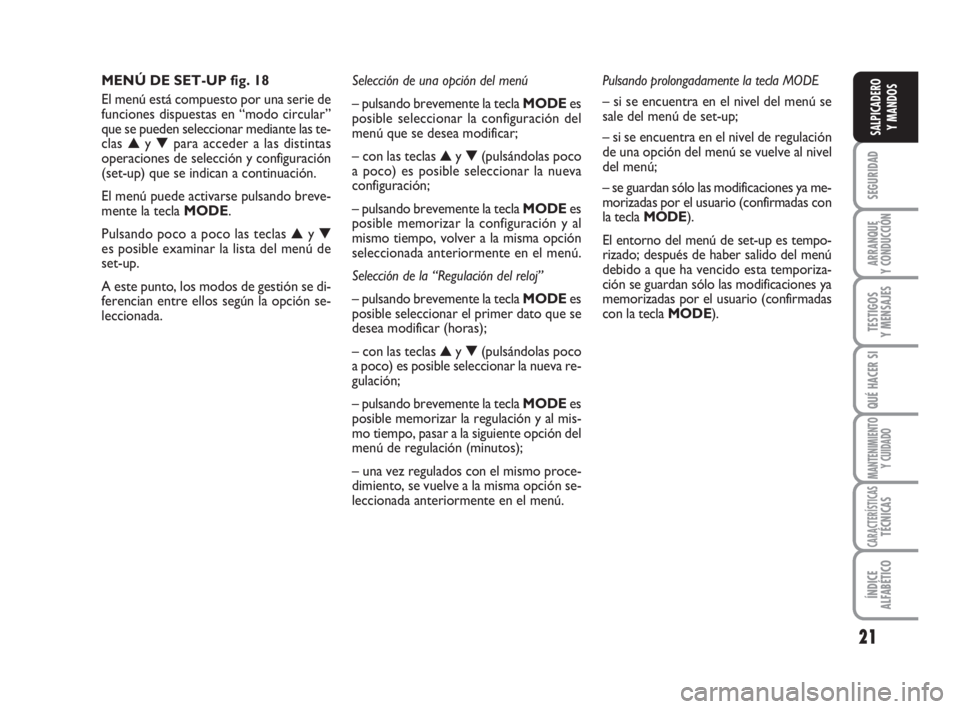

MENÚ DE SET-UP fig. 18
El menú está compuesto por una serie de
funciones dispuestas en “modo circular”
que se pueden seleccionar mediante las te-
clas ▲y ▼para acceder a las distintas
operaciones de selección y configuración
(set-up) que se indican a continuación.
El menú puede activarse pulsando breve-
mente la tecla MODE.
Pulsando poco a poco las teclas ▲y ▼
es posible examinar la lista del menú de
set-up.
A este punto, los modos de gestión se di-
ferencian entre ellos según la opción se-
leccionada.Selección de una opción del menú
– pulsando brevemente la tecla MODEes
posible seleccionar la configuración del
menú que se desea modificar;
– con las teclas ▲y ▼(pulsándolas poco
a poco) es posible seleccionar la nueva
configuración;
– pulsando brevemente la tecla MODEes
posible memorizar la configuración y al
mismo tiempo, volver a la misma opción
seleccionada anteriormente en el menú.
Selección de la “Regulación del reloj”
– pulsando brevemente la tecla MODEes
posible seleccionar el primer dato que se
desea modificar (horas);
– con las teclas ▲y ▼(pulsándolas poco
a poco) es posible seleccionar la nueva re-
gulación;
– pulsando brevemente la tecla MODEes
posible memorizar la regulación y al mis-
mo tiempo, pasar a la siguiente opción del
menú de regulación (minutos);
– una vez regulados con el mismo proce-
dimiento, se vuelve a la misma opción se-
leccionada anteriormente en el menú.Pulsando prolongadamente la tecla MODE
– si se encuentra en el nivel del menú se
sale del menú de set-up;
– si se encuentra en el nivel de regulación
de una opción del menú se vuelve al nivel
del menú;
– se guardan sólo las modificaciones ya me-
morizadas por el usuario (confirmadas con
la tecla MODE).
El entorno del menú de set-up es tempo-
rizado; después de haber salido del menú
debido a que ha vencido esta temporiza-
ción se guardan sólo las modificaciones ya
memorizadas por el usuario (confirmadas
con la tecla MODE).
001-036 Ducato E 6-11-2007 12:14 Pagina 21

22
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
Si se encuentra en la página vídeo estándar para acce-
der a la navegación pulse brevemente la tecla MODE.
Para navegar en el interior del menú pulse las teclas ▲
o ▼.
NotaCon el vehículo en marcha, por razones de se-
guridad es posible acceder sólo al menú reducido (con-
figuración “SPEEd”). Con el vehículo estacionado es po-
sible acceder a todo el menú.
fig. 18
F0N1007e
001-036 Ducato E 6-11-2007 12:14 Pagina 22

23
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

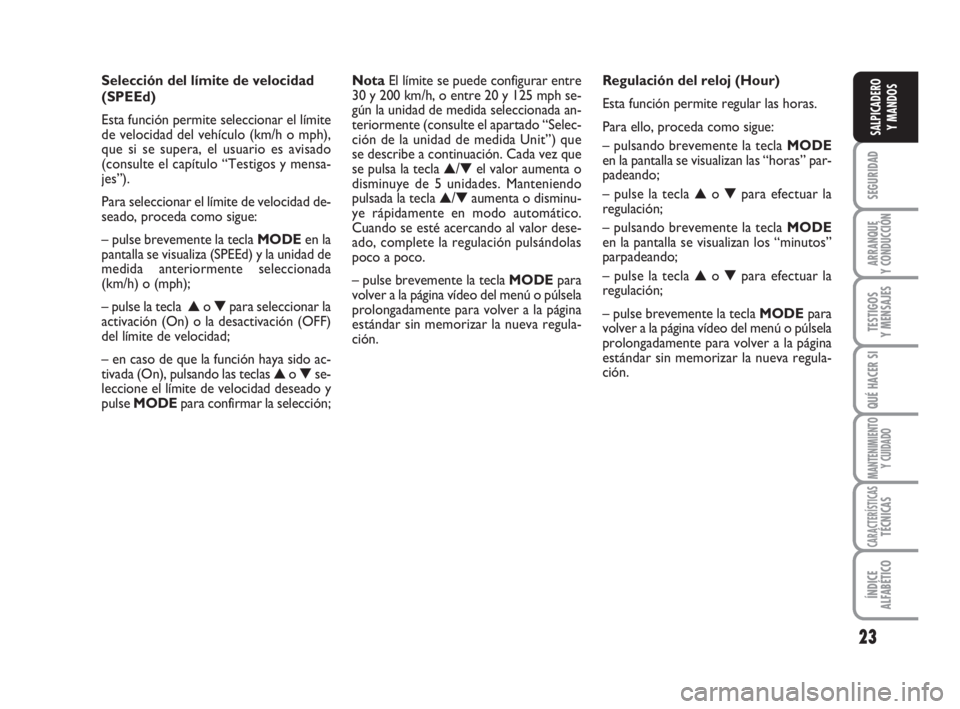

Selección del límite de velocidad
(SPEEd)
Esta función permite seleccionar el límite
de velocidad del vehículo (km/h o mph),
que si se supera, el usuario es avisado
(consulte el capítulo “Testigos y mensa-
jes”).
Para seleccionar el límite de velocidad de-
seado, proceda como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (SPEEd) y la unidad de
medida anteriormente seleccionada
(km/h) o (mph);
– pulse la tecla ▲o ▼para seleccionar la
activación (On) o la desactivación (OFF)
del límite de velocidad;
– en caso de que la función haya sido ac-
tivada (On), pulsando las teclas ▲o ▼se-
leccione el límite de velocidad deseado y
pulse MODEpara confirmar la selección;NotaEl límite se puede configurar entre
30 y 200 km/h, o entre 20 y 125 mph se-
gún la unidad de medida seleccionada an-
teriormente (consulte el apartado “Selec-
ción de la unidad de medida Unit”) que
se describe a continuación. Cada vez que
se pulsa la tecla ▲/▼el valor aumenta o
disminuye de 5 unidades. Manteniendo
pulsada la tecla ▲/▼aumenta o disminu-
ye rápidamente en modo automático.
Cuando se esté acercando al valor dese-
ado, complete la regulación pulsándolas
poco a poco.
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva regula-
ción.Regulación del reloj (Hour)
Esta función permite regular las horas.
Para ello, proceda como sigue:
– pulsando brevemente la tecla MODE
en la pantalla se visualizan las “horas” par-
padeando;
– pulse la tecla ▲o ▼para efectuar la
regulación;
– pulsando brevemente la tecla MODE
en la pantalla se visualizan los “minutos”
parpadeando;
– pulse la tecla ▲o ▼para efectuar la
regulación;
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva regula-
ción.
001-036 Ducato E 6-11-2007 12:14 Pagina 23

24
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

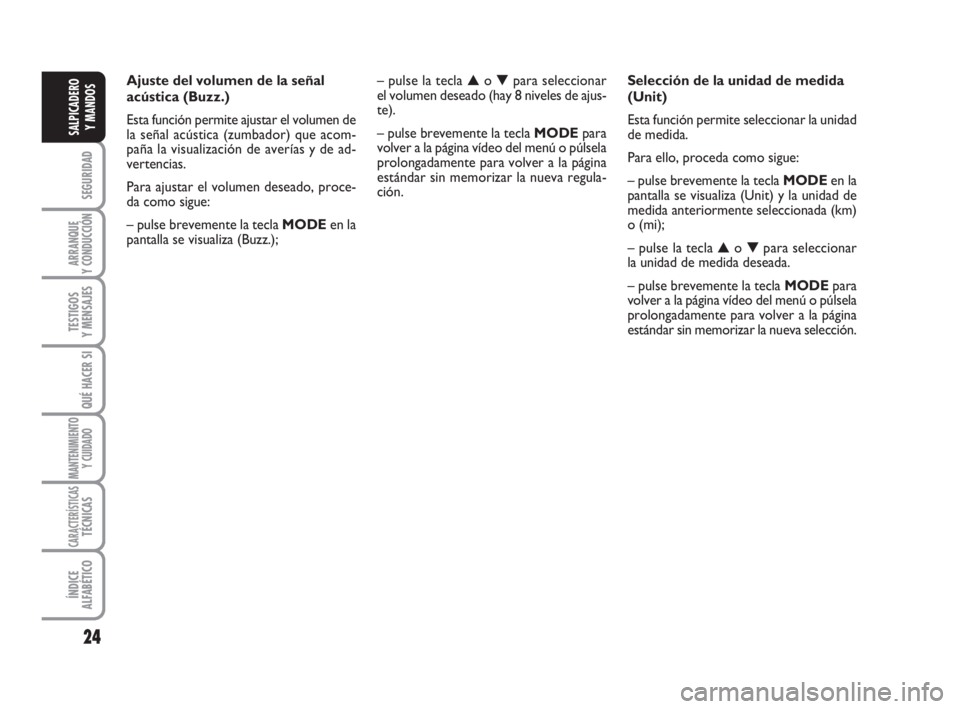

Ajuste del volumen de la señal
acústica (Buzz.)
Esta función permite ajustar el volumen de
la señal acústica (zumbador) que acom-
paña la visualización de averías y de ad-
vertencias.
Para ajustar el volumen deseado, proce-
da como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (Buzz.);– pulse la tecla ▲o ▼para seleccionar
el volumen deseado (hay 8 niveles de ajus-
te).
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva regula-
ción.Selección de la unidad de medida
(Unit)
Esta función permite seleccionar la unidad
de medida.
Para ello, proceda como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (Unit) y la unidad de
medida anteriormente seleccionada (km)
o (mi);
– pulse la tecla ▲o ▼para seleccionar
la unidad de medida deseada.
– pulse brevemente la tecla MODEpara
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
estándar sin memorizar la nueva selección.
001-036 Ducato E 6-11-2007 12:14 Pagina 24

25
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001e
F0N1003eF0N1002e F0N1005e
F0N1006e F0N1002e
F0N1003e

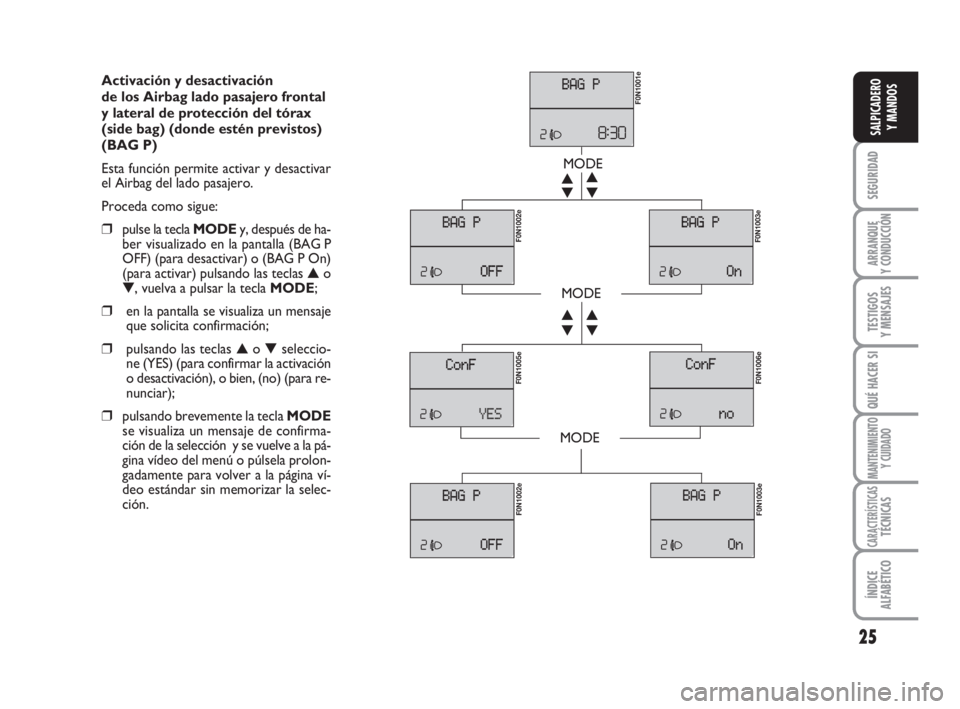

Activación y desactivación
de los Airbag lado pasajero frontal
y lateral de protección del tórax
(side bag) (donde estén previstos)
(BAG P)
Esta función permite activar y desactivar
el Airbag del lado pasajero.
Proceda como sigue:
❒pulse la tecla MODEy, después de ha-
ber visualizado en la pantalla (BAG P
OFF) (para desactivar) o (BAG P On)
(para activar) pulsando las teclas ▲o
▼, vuelva a pulsar la tecla MODE;
❒en la pantalla se visualiza un mensaje
que solicita confirmación;
❒pulsando las teclas ▲o ▼seleccio-
ne (YES) (para confirmar la activación
o desactivación), o bien, (no) (para re-
nunciar);
❒pulsando brevemente la tecla MODE
se visualiza un mensaje de confirma-
ción de la selección y se vuelve a la pá-
gina vídeo del menú o púlsela prolon-
gadamente para volver a la página ví-
deo estándar sin memorizar la selec-
ción.
001-036 Ducato E 6-11-2007 12:14 Pagina 25

TECLAS DE MANDO fig. 20
▲Para examinar hacia arriba la página ví-
deo y las opciones correspondientes
o para aumentar el valor visualizado.
MODEPresión breve para acceder al
menú y/o pasar a la página ví-
deo siguiente o para confirmar
la selección deseada.
Pulse prolongadamente la tecla
para volver a la página vídeo es-
tándar.
▼Para examinar hacia abajo la página ví-
deo y las opciones correspondientes
o para disminuir el valor visualizado.

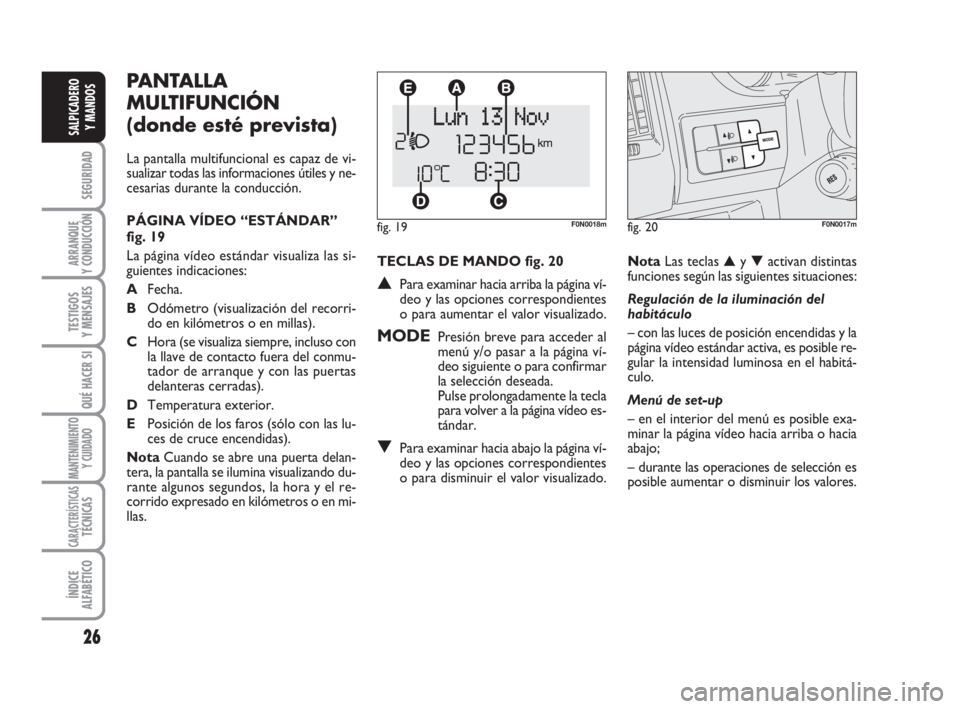

PANTALLA
MULTIFUNCIÓN
(donde esté prevista)
La pantalla multifuncional es capaz de vi-
sualizar todas las informaciones útiles y ne-
cesarias durante la conducción.
PÁGINA VÍDEO “ESTÁNDAR”
fig. 19
La página vídeo estándar visualiza las si-
guientes indicaciones:
AFecha.
BOdómetro (visualización del recorri-
do en kilómetros o en millas).
CHora (se visualiza siempre, incluso con
la llave de contacto fuera del conmu-
tador de arranque y con las puertas
delanteras cerradas).
DTemperatura exterior.
EPosición de los faros (sólo con las lu-
ces de cruce encendidas).
NotaCuando se abre una puerta delan-
tera, la pantalla se ilumina visualizando du-
rante algunos segundos, la hora y el re-
corrido expresado en kilómetros o en mi-
llas.
fig. 19F0N0018m
NotaLas teclas ▲y ▼activan distintas
funciones según las siguientes situaciones:
Regulación de la iluminación del
habitáculo
– con las luces de posición encendidas y la
página vídeo estándar activa, es posible re-
gular la intensidad luminosa en el habitá-
culo.
Menú de set-up
– en el interior del menú es posible exa-
minar la página vídeo hacia arriba o hacia
abajo;
– durante las operaciones de selección es
posible aumentar o disminuir los valores.
fig. 20F0N0017m
26
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
001-036 Ducato E 6-11-2007 12:14 Pagina 26

27
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

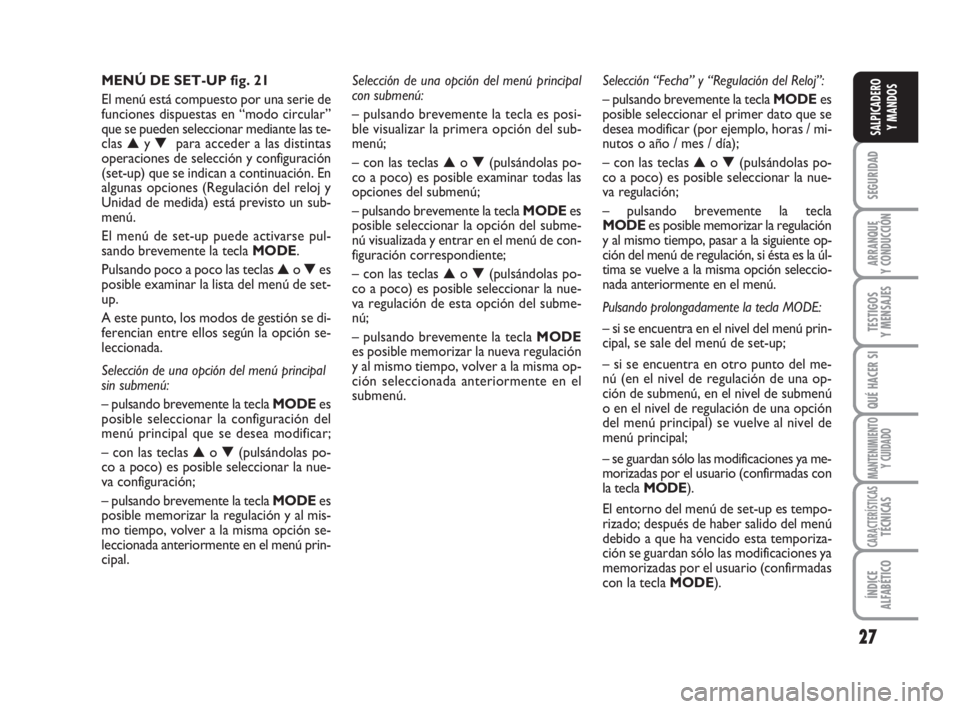

MENÚ DE SET-UP fig. 21
El menú está compuesto por una serie de
funciones dispuestas en “modo circular”
que se pueden seleccionar mediante las te-
clas ▲y ▼para acceder a las distintas
operaciones de selección y configuración
(set-up) que se indican a continuación. En
algunas opciones (Regulación del reloj y
Unidad de medida) está previsto un sub-
menú.
El menú de set-up puede activarse pul-
sando brevemente la tecla MODE.
Pulsando poco a poco las teclas ▲o ▼es
posible examinar la lista del menú de set-
up.
A este punto, los modos de gestión se di-
ferencian entre ellos según la opción se-
leccionada.
Selección de una opción del menú principal
sin submenú:
– pulsando brevemente la tecla MODE es
posible seleccionar la configuración del
menú principal que se desea modificar;
– con las teclas ▲o ▼(pulsándolas po-
co a poco) es posible seleccionar la nue-
va configuración;
– pulsando brevemente la tecla MODEes
posible memorizar la regulación y al mis-
mo tiempo, volver a la misma opción se-
leccionada anteriormente en el menú prin-
cipal.Selección “Fecha” y “Regulación del Reloj”:
– pulsando brevemente la tecla MODEes
posible seleccionar el primer dato que se
desea modificar (por ejemplo, horas / mi-
nutos o año / mes / día);
– con las teclas ▲o ▼(pulsándolas po-
co a poco) es posible seleccionar la nue-
va regulación;
– pulsando brevemente la tecla
MODEes posible memorizar la regulación
y al mismo tiempo, pasar a la siguiente op-
ción del menú de regulación, si ésta es la úl-
tima se vuelve a la misma opción seleccio-
nada anteriormente en el menú.
Pulsando prolongadamente la tecla MODE:
– si se encuentra en el nivel del menú prin-
cipal, se sale del menú de set-up;
– si se encuentra en otro punto del me-
nú (en el nivel de regulación de una op-
ción de submenú, en el nivel de submenú
o en el nivel de regulación de una opción
del menú principal) se vuelve al nivel de
menú principal;
– se guardan sólo las modificaciones ya me-
morizadas por el usuario (confirmadas con
la tecla MODE).
El entorno del menú de set-up es tempo-
rizado; después de haber salido del menú
debido a que ha vencido esta temporiza-
ción se guardan sólo las modificaciones ya
memorizadas por el usuario (confirmadas
con la tecla MODE). Selección de una opción del menú principal
con submenú:
– pulsando brevemente la tecla es posi-
ble visualizar la primera opción del sub-
menú;
– con las teclas ▲o ▼(pulsándolas po-
co a poco) es posible examinar todas las
opciones del submenú;
– pulsando brevemente la tecla MODEes
posible seleccionar la opción del subme-
nú visualizada y entrar en el menú de con-
figuración correspondiente;
– con las teclas ▲o ▼(pulsándolas po-
co a poco) es posible seleccionar la nue-
va regulación de esta opción del subme-
nú;
– pulsando brevemente la tecla MODE
es posible memorizar la nueva regulación
y al mismo tiempo, volver a la misma op-
ción seleccionada anteriormente en el
submenú.
001-036 Ducato E 6-11-2007 12:14 Pagina 27

Día
AñoMes
Deutsch
Français
English
Español
Italiano
Nederland
Português Ejemplo:

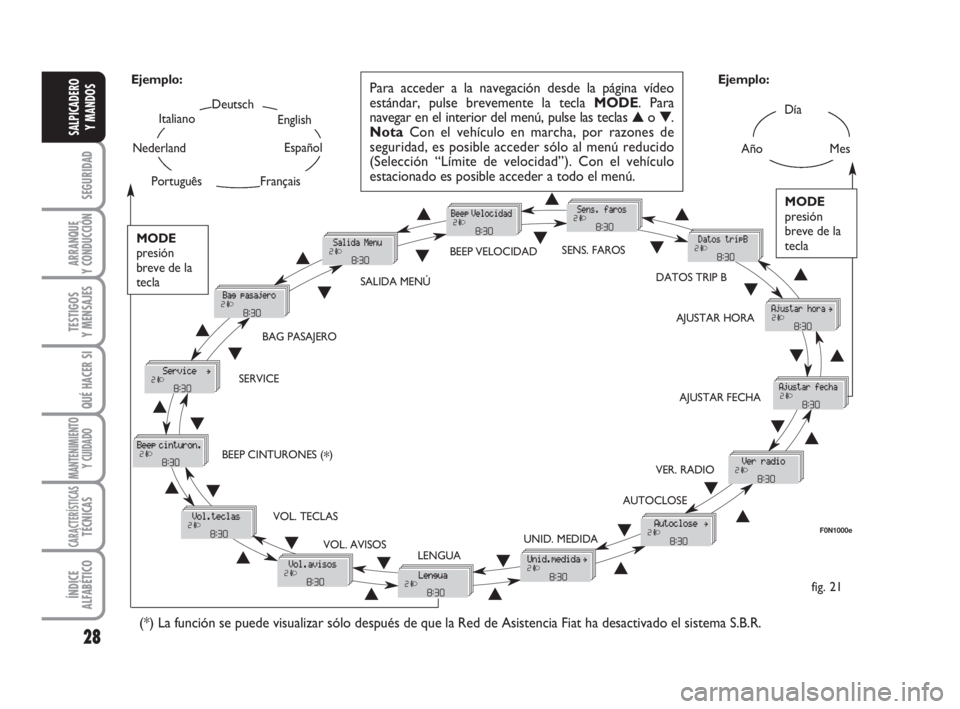

fig. 21 Ejemplo:
Para acceder a la navegación desde la página vídeo
estándar, pulse brevemente la tecla MODE. Para
navegar en el interior del menú, pulse las teclas ▲o ▼.
NotaCon el vehículo en marcha, por razones de
seguridad, es posible acceder sólo al menú reducido
(Selección “Límite de velocidad”). Con el vehículo
estacionado es posible acceder a todo el menú.
F0N1000e
MODE
presión
breve de la
tecla
SALIDA MENÚBEEP VELOCIDADSENS. FAROS
AJUSTAR HORA
AJUSTAR FECHA
VER. RADIO
AUTOCLOSE
UNID. MEDIDA
LENGUA VOL. AVISOS VOL. TECLAS BEEP CINTURONES (
*) SERVICEBAG PASAJERO
(*) La función se puede visualizar sólo después de que la Red de Asistencia Fiat ha desactivado el sistema S.B.R.
DATOS TRIP B
MODE
presión
breve de la
tecla
28
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
▲
▼▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▲ ▼
001-036 Ducato E 6-11-2007 12:14 Pagina 28

29
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
– pulse brevemente la tecla MODE para
volver a la página vídeo del menú o púlsela
prolongadamente para volver a la página
vídeo estándar sin memorizar la nueva re-
gulación.
En caso de que se desee anular la regula-
ción, proceda como sigue:
– pulse brevemente la tecla MODE, en la
pantalla se visualiza (On) parpadeando;
– pulse la tecla ▼, en la pantalla se visua-
liza (Off) parpadeando;
– pulse brevemente la tecla MODEpara
volver a la página del menú o púlsela pro-
longadamente para volver a la página ví-
deo estándar sin memorizar la nueva re-
gulación.
Regulación de la sensibilidad
sensores de los faros
(donde esté previsto)
Esta función permite regular (en 3 niveles)
la sensibilidad del sensor de los faros.
Para seleccionar el nivel de sensibilidad de-
seado, proceda como sigue:
– pulse brevemente la tecla MODEen la
pantalla parpadea el “nivel” de la sensibi-
lidad configurado anteriormente; Límite de velocidad
(Beep Velocidad)
Esta función permite seleccionar el límite
de velocidad del vehículo (km/h o mph),
que si se supera, el usuario es avisado
(consulte el capítulo “Testigos y mensa-
jes”).
Para seleccionar el límite de velocidad de-
seado, proceda como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (Lím. vel.);
– pulse la tecla ▲o ▼para seleccionar
la activación (On) o la desactivación (Off)
del limite de velocidad;
– en caso de que la función esté activada
(On), pulsando las teclas ▲o ▼seleccio-
ne el límite de velocidad deseado y pulse
MODEpara confirmar la selección.
NotaEl límite se puede configurar entre 30
y 200 km/h o entre 20 y 125 mph según la
unidad de medida anteriormente seleccio-
nada (consulte el apartado “Selección de la
unidad de medida (unidades)” que se des-
cribe a continuación. Cada vez que se pulsa
la tecla +/ –el valor aumenta o disminuye
de 5 unidades. Manteniendo pulsada la tecla
▲/ ▼aumenta o disminuye rápidamente
en modo automático. Cuando se esté acer-
cando al valor deseado, complete la regula-
ción pulsándola poco a poco.
– pulse la tecla ▲o ▼para efectuar la
regulación;
– pulse brevemente la tecla MODEpara
volver a la página del menú o púlsela pro-
longadamente para volver a la página ví-
deo estándar sin memorizar la nueva re-
gulación.
Activación del viaje B (Trip B)
Esta función permite activar (On) o de-
sactivar (Off) la visualización del Trip B
(viaje parcial).
Para mayor información, consulte el apar-
tado Ordenador de viaje (“Trip compu-
ter”).
Para su activación y desactivación, proce-
da como sigue:
– pulse brevemente la tecla MODEen la
pantalla se visualiza (On) o bien (Off) par-
padeando (en función de la configuración
seleccionada anteriormente);
– pulse la tecla ▲o ▼para efectuar la
selección;
– pulse brevemente la tecla MODEpara
volver a la página del menú o púlsela pro-
longadamente para volver a la página ví-
deo estándar sin memorizar la nueva con-
figuración.
001-036 Ducato E 6-11-2007 12:14 Pagina 29
