VIGTIGT! Sikring mod start af motoren varetages af
startspærresystemet Fiat CODE. Dette aktiveres
automatisk når tændingsnøglen fjernes.
TILKOBLING AF ALARM
Træk tændingsnøglen ud fra stilling STOP, og sørg for at
dørene og motorhjelmen er lukket. Ret derefter
fjernbetjeningen mod bilen, og tryk på og slip knappen
„låsning“.
Der lyder et bip (undtagen for visse markeder), og
dørene låses.
Inden alarmen tilkobles, foretager systemet en selvtest.
Hvis der konstateres noget unormalt, afgiver systemet
et ekstra bip.
I så fald skal alarmen afbrydes ved et tryk på knappen
„oplåsning af døre/oplåsning af lastrum“. Kontrollér at
døre, motorhjelm og bagagerum er lukket korrekt og slå
alarmen til igen ved at trykke på knappen „låsning“.
I modsat fald vil døren eller motorhjelmen, der ikke er
lukket korrekt, ikke blive overvåget af alarmsystemet.
Hvis advarselsbippet lyder til trods for at dørene og
motorhjelmen er korrekt lukket, betyder det at der er
konstateret en fejl ved systemets funktion. Henvend dig
derfor til Fiats servicenet.ELEKTRONISK ALARM
(afhængigt af versioner/markeder)
Alarmfunktionen er en udvidelse af de
fjernbetjeningsfunktioner der er beskrevet i det
foregående, og styres af modtagerenheden under
instrumentpanelet, i nærheden af sikringsboksen.
NÅR ALARMEN UDLØSES
Alarmen udløses i følgende tilfælde:
❒hvis en af dørene eller motorhjelmen åbnes af
uvedkommende (overvågning af bilens omkreds)
❒hvis bilen forsøges startet (hvis tændingslåsen drejes
til position MAR)
❒hvis batterikablerne klippes over
❒hvis bilen løftes eller hælder unormalt.
Når alarmen udløses, aktiveres sirenen og blinklygterne
afhængigt af markedet (i ca. 26 sekunder).
Funktionsmåden og antallet af alarmcyklusser kan
variere fra marked til marked.
Der vil dog altid være en grænse for antallet af cyklusser
af lyd- og lyssignaler, hvorefter systemet genoptager sin
normale kontrolfunktion.
Beskyttelsen mod løftning kan slås fra ved at trykke på
den tilhørende knap (se afsnittet „Beskyttelse mod
løftning“ på de følgende sider).
10
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-036 DUCATO LUM DK 8ed 21-01-2011 14:25 Pagina 10

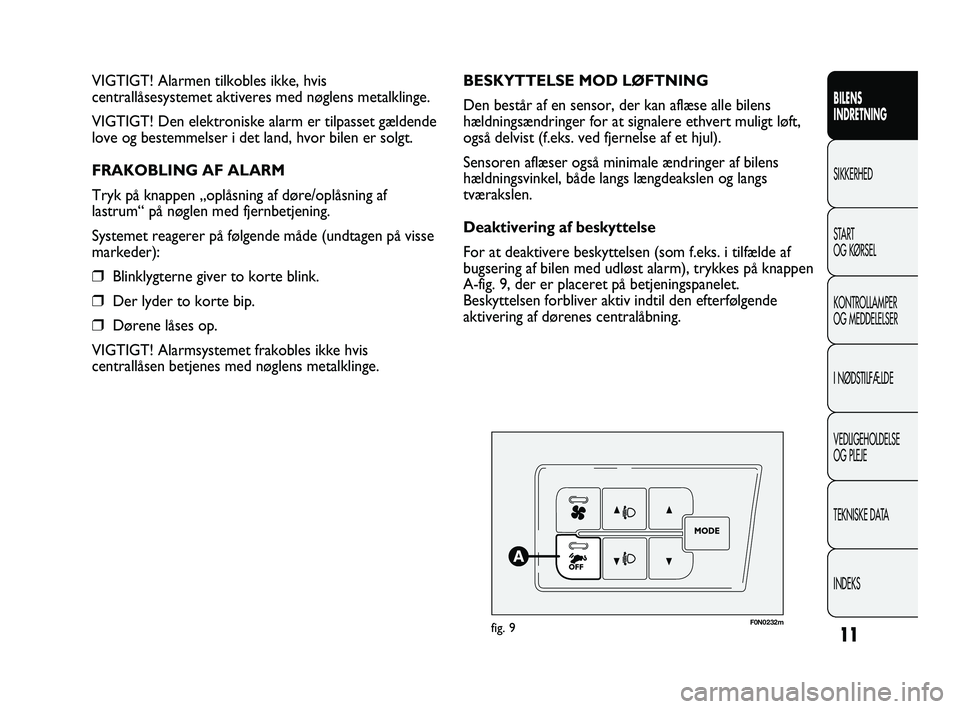

11
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0232mfig. 9
BESKYTTELSE MOD LØFTNING
Den består af en sensor, der kan aflæse alle bilens
hældningsændringer for at signalere ethvert muligt løft,
også delvist (f.eks. ved fjernelse af et hjul).
Sensoren aflæser også minimale ændringer af bilens
hældningsvinkel, både langs længdeakslen og langs
tværakslen.

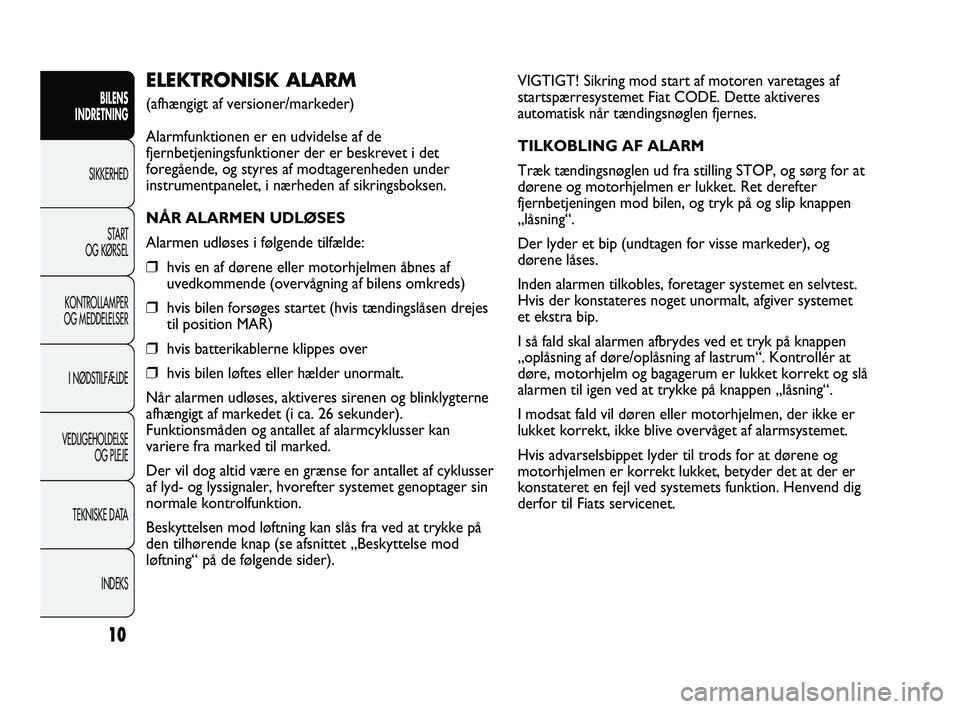

Deaktivering af beskyttelse
For at deaktivere beskyttelsen (som f.eks. i tilfælde af
bugsering af bilen med udløst alarm), trykkes på knappen
A-fig. 9, der er placeret på betjeningspanelet.
Beskyttelsen forbliver aktiv indtil den efterfølgende
aktivering af dørenes centralåbning. VIGTIGT! Alarmen tilkobles ikke, hvis
centrallåsesystemet aktiveres med nøglens metalklinge.
VIGTIGT! Den elektroniske alarm er tilpasset gældende
love og bestemmelser i det land, hvor bilen er solgt.
FRAKOBLING AF ALARM
Tryk på knappen „oplåsning af døre/oplåsning af
lastrum“ på nøglen med fjernbetjening.
Systemet reagerer på følgende måde (undtagen på visse
markeder):
❒Blinklygterne giver to korte blink.
❒Der lyder to korte bip.
❒Dørene låses op.
VIGTIGT! Alarmsystemet frakobles ikke hvis
centrallåsen betjenes med nøglens metalklinge.
001-036 DUCATO LUM DK 8ed 21-01-2011 14:25 Pagina 11

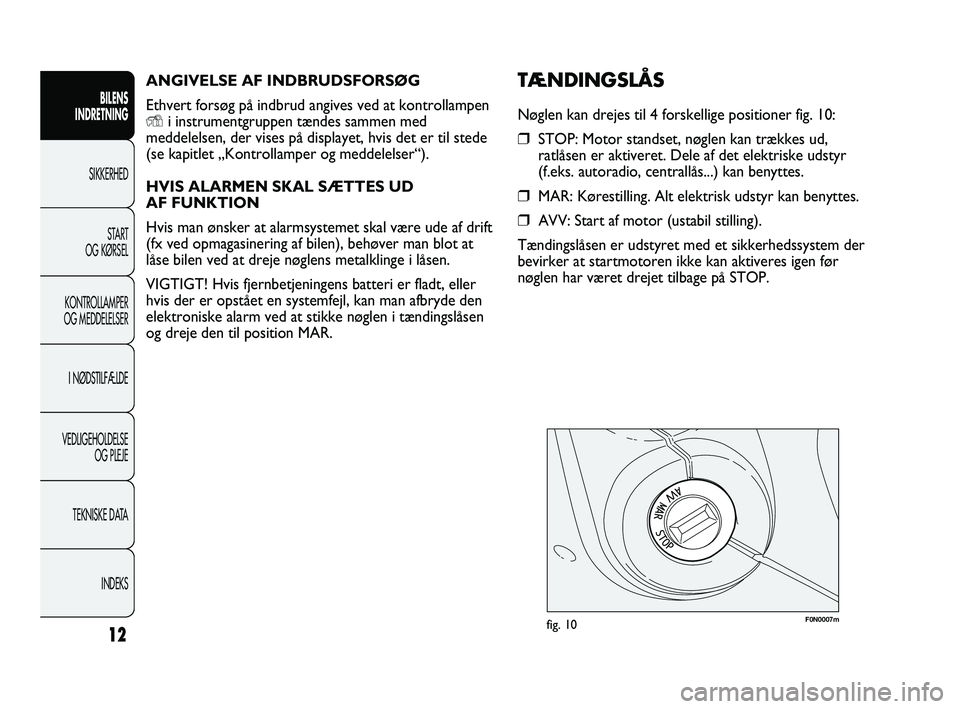

ANGIVELSE AF INDBRUDSFORSØG
Ethvert forsøg på indbrud angives ved at kontrollampen
Yi instrumentgruppen tændes sammen med
meddelelsen, der vises på displayet, hvis det er til stede
(se kapitlet „Kontrollamper og meddelelser“).
HVIS ALARMEN SKAL SÆTTES UD
AF FUNKTION
Hvis man ønsker at alarmsystemet skal være ude af drift
(fx ved opmagasinering af bilen), behøver man blot at
låse bilen ved at dreje nøglens metalklinge i låsen.
VIGTIGT! Hvis fjernbetjeningens batteri er fladt, eller
hvis der er opstået en systemfejl, kan man afbryde den
elektroniske alarm ved at stikke nøglen i tændingslåsen
og dreje den til position MAR.
12
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
TÆNDINGSLÅS
Nøglen kan drejes til 4 forskellige positioner fig. 10:
❒STOP: Motor standset, nøglen kan trækkes ud,
ratlåsen er aktiveret. Dele af det elektriske udstyr
(f.eks. autoradio, centrallås...) kan benyttes.
❒MAR: Kørestilling. Alt elektrisk udstyr kan benyttes.
❒AVV: Start af motor (ustabil stilling).
Tændingslåsen er udstyret med et sikkerhedssystem der
bevirker at startmotoren ikke kan aktiveres igen før
nøglen har været drejet tilbage på STOP.
F0N0007mfig. 10
001-036 DUCATO LUM DK 8ed 21-01-2011 14:25 Pagina 12

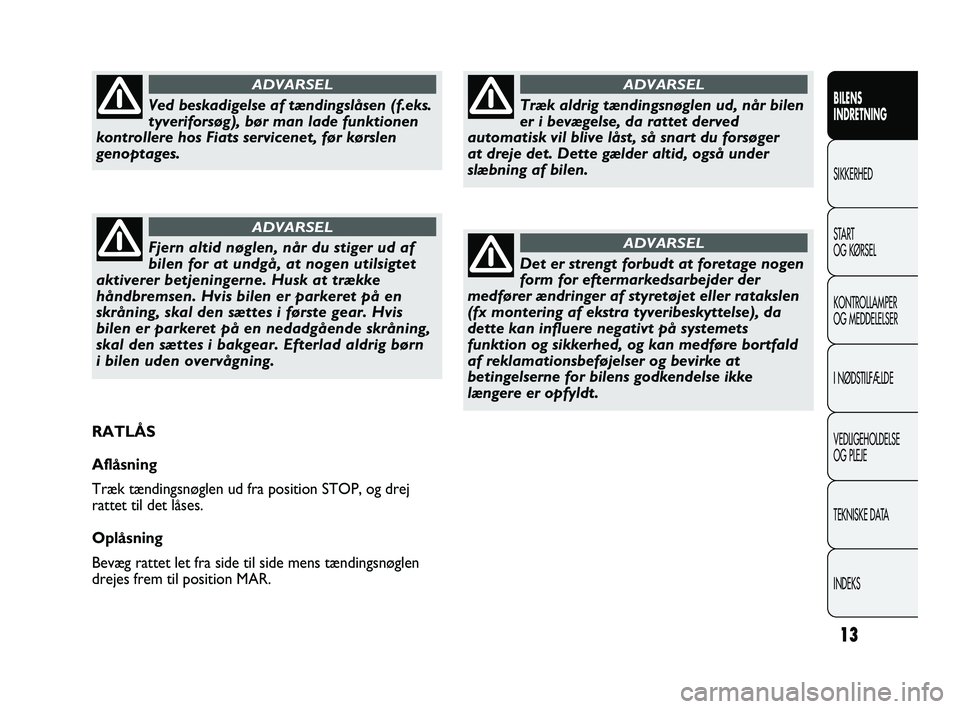

13
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da rattet derved
automatisk vil blive låst, så snart du forsøger
at dreje det. Dette gælder altid, også under
slæbning af bilen.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller ratakslen
(fx montering af ekstra tyveribeskyttelse), da
dette kan influere negativt på systemets
funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
ADVARSEL
Ved beskadigelse af tændingslåsen (f.eks.
tyveriforsøg), bør man lade funktionen
kontrollere hos Fiats servicenet, før kørslen
genoptages.
ADVARSEL
Fjern altid nøglen, når du stiger ud af
bilen for at undgå, at nogen utilsigtet
aktiverer betjeningerne. Husk at trække
håndbremsen. Hvis bilen er parkeret på en
skråning, skal den sættes i første gear. Hvis
bilen er parkeret på en nedadgående skråning,
skal den sættes i bakgear. Efterlad aldrig børn
i bilen uden overvågning.
ADVARSEL
RATLÅS
Aflåsning
Træk tændingsnøglen ud fra position STOP, og drej
rattet til det låses.
Oplåsning
Bevæg rattet let fra side til side mens tændingsnøglen
drejes frem til position MAR.
001-036 DUCATO LUM DK 8ed 21-01-2011 14:25 Pagina 13

14
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

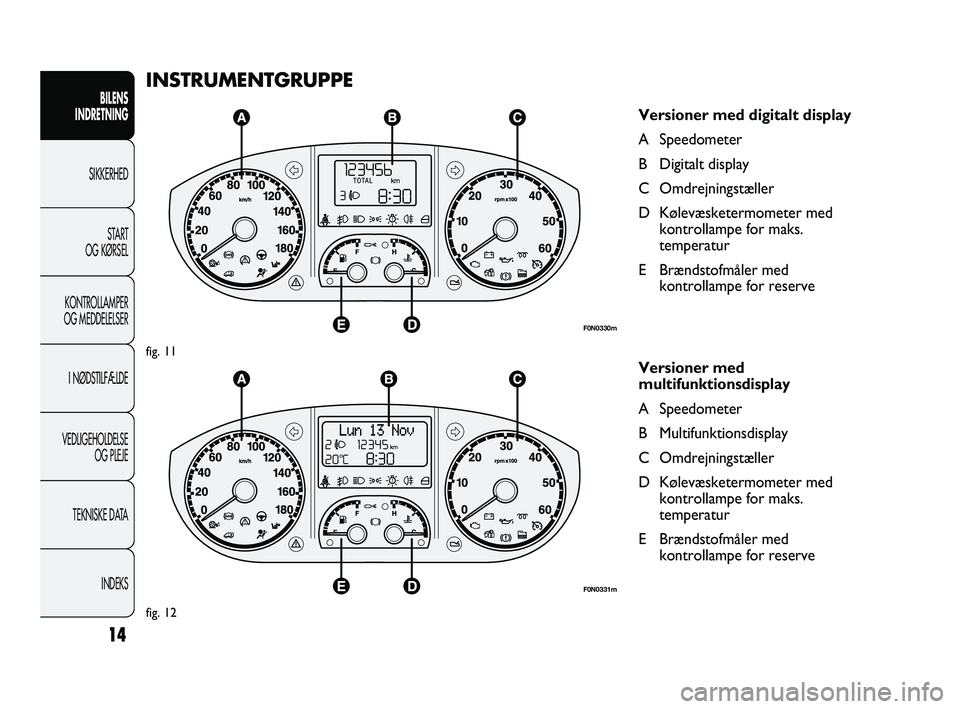

INSTRUMENTGRUPPE
Versioner med digitalt display
A Speedometer
B Digitalt display
C Omdrejningstæller
D Kølevæsketermometer med
kontrollampe for maks.
temperatur
E Brændstofmåler med
kontrollampe for reserve
Versioner med
multifunktionsdisplay
A Speedometer
B Multifunktionsdisplay
C Omdrejningstæller
D Kølevæsketermometer med
kontrollampe for maks.
temperatur
E Brændstofmåler med
kontrollampe for reserve
F0N0330m
fig. 11
F0N0331m
fig. 12
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 14

15
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0332mfig. 13F0N0013mfig. 14
OMDREJNINGSTÆLLER fig. 14
Angiver motorens omdrejningstal pr. minut.
VIGTIGT! Hvis motoren „overdrejes“, spærrer det
elektroniske indsprøjtningssystem gradvist for
brændstoftilførslen, hvorved motoreffekten falder.
Når motoren går i tomgang, kan omdrejningstælleren
vise en gradvis eller pludselig forhøjelse af
omdrejningstallet.
Dette er normalt og forekommer for eksempel ved
aktivering af aircondition eller når kølerventilatoren går
i gang. I disse tilfælde tjener en langsom stigning
i omdrejningstallet til at holde batteriet opladet.INSTRUMENTER
Instrumenternes baggrundsfarve og type kan variere
afhængigt af version.

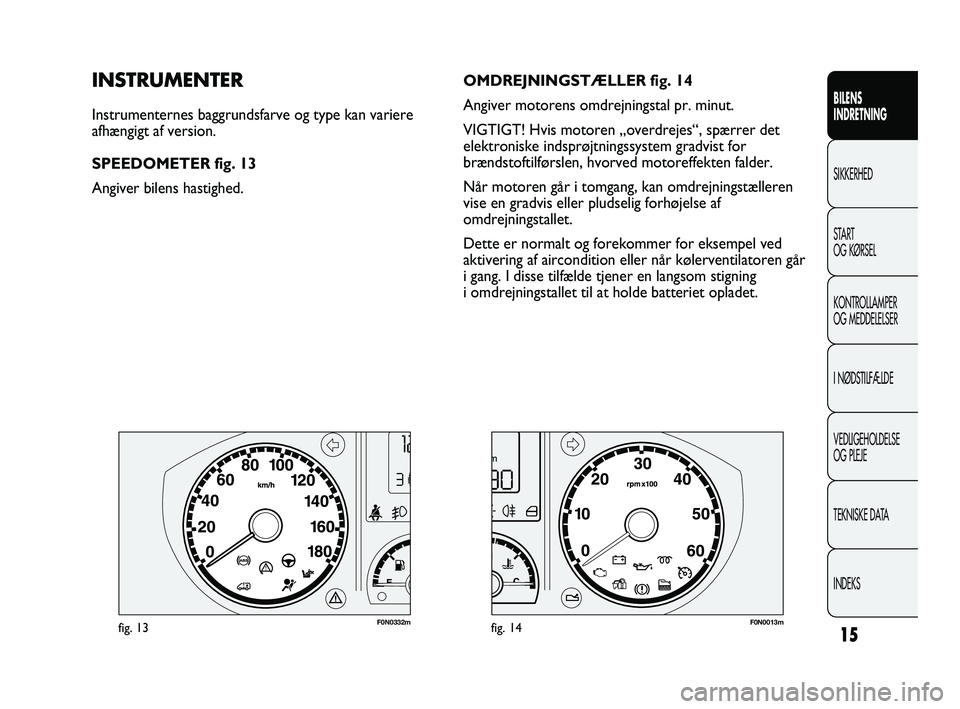

SPEEDOMETER fig. 13
Angiver bilens hastighed.
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 15

F0N0014mfig. 15F0N0015mfig. 16
KØLEVÆSKETERMOMETER
fig. 16
Viseren angiver temperaturen for motorens kølevæske.
Visningen begynder, når væskens temperatur overstiger
ca. 50 °C.
Under normale forhold skal viseren bevæge sig mellem
forskellige positioner på skalaen afhængigt af bilens
driftsbetingelser.
C Lav kølevæsketemperatur
H Høj kølevæsketemperatur.
Hvis kontrollampen B lyser op (samtidig med at der
vises en tilsvarende meddelelse på
multifunktionsdisplayet), betyder det at
kølevæsketemperaturen er for høj: Stands motoren,

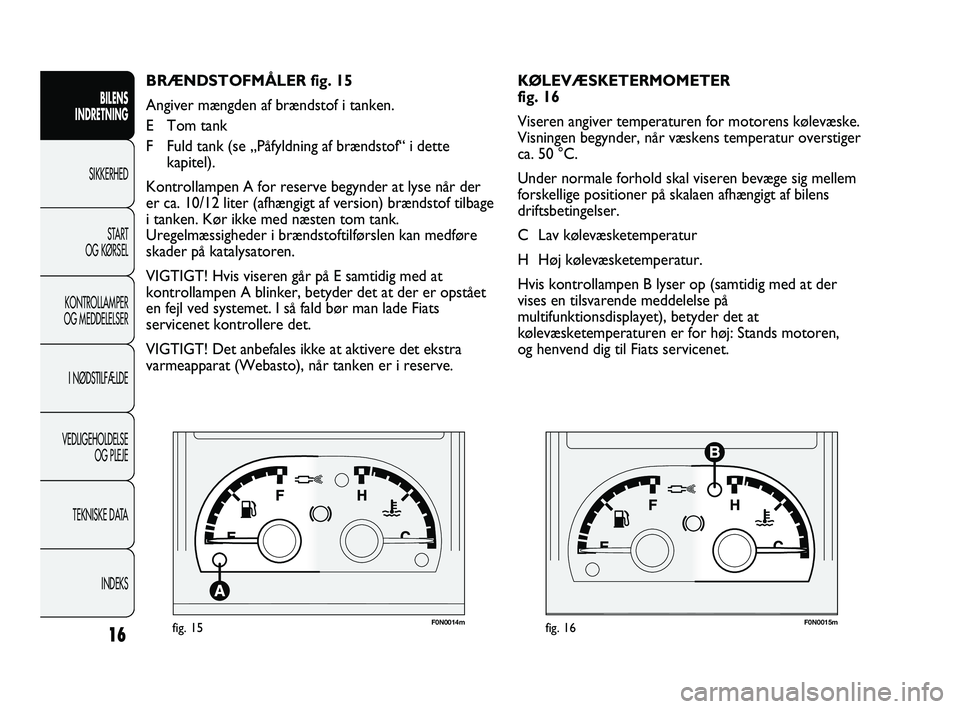

og henvend dig til Fiats servicenet. BRÆNDSTOFMÅLER fig. 15
Angiver mængden af brændstof i tanken.
E Tom tank
F Fuld tank (se „Påfyldning af brændstof“ i dette
kapitel).
Kontrollampen A for reserve begynder at lyse når der
er ca. 10/12 liter (afhængigt af version) brændstof tilbage
i tanken. Kør ikke med næsten tom tank.
Uregelmæssigheder i brændstoftilførslen kan medføre
skader på katalysatoren.
VIGTIGT! Hvis viseren går på E samtidig med at
kontrollampen A blinker, betyder det at der er opstået
en fejl ved systemet. I så fald bør man lade Fiats
servicenet kontrollere det.
VIGTIGT! Det anbefales ikke at aktivere det ekstra
varmeapparat (Webasto), når tanken er i reserve.
16
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 16

17
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hvis kølevæsketermometerets viser når
det røde område, skal motoren omgående
standses. Henvend dig til Fiats servicenet.Manglende tænding af det femte symbol må ikke
betragtes som en fejl eller tegn på for lidt olie i
bundkarret.
VIGTIGT! For at finde frem til den korrekte mængde
motorolie, skal du altid kontrollere angivelsen på
målepinden (se afsnittet „Kontrol af væskestande“
i kapitlet „Vedligeholdelse og pleje“).
Efter nogle sekunder forsvinder visningen af symbolerne,
der angiver motoroliemængden og:
❒Hvis det planlagte vedligeholdelseseftersyn er tæt på
et fastsat interval, vises den manglende afstand ved at
kontrollampen õlyser på instrumentgruppen. Når
intervallet er nået, viser displayet nogle streger.
❒Efterfølgende, hvis den foreskrevne frist for
udskiftning af motorolien er tæt med det fastsatte
interval, viser displayets øverste linie den
manglende afstand til næste olieskift med teksten
„OIL“ nederst på displayet. Når intervallet er nået,
viser displayet fem streger. Når intervallet er nået,
viser displayet fem streger.
Versioner med multifunktionsdisplay
Når tændingsnøglen drejes til position MAR viser
displayet på første linie oliestanden ved at tænde/slukke
fem symboler. MÅLER FOR MOTOROLIESTAND
(afhængigt af versioner/markeder)
Måleren gør det muligt at give en grafisk fremstilling af
den aktuelle oliestand i motoren.
Versioner med digitalt display
Når tændingsnøglen drejes til position MAR, vises
oliemængden, der findes i motoren, på displayet ved
hjælp af fem symboler.
F0N1017g
Den gradvise, delvise slukning af symbolerne viser
reduktionen af olie.
Hvis oliestanden er under den foreskrevne
minimumsværdi, og der derfor skal foretages påfyldning,
viser displayet 5 blinkende streger.
En passende oliemængde i bundkarret vises ved tænding
af 4 eller 5 symboler.
F0N1018g
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 17

F0N0016mfig. 17
DIGITALT DISPLAY
STANDARDVISNING fig. 17
Standardvisningen omfatter:
A Lygteregulatorens position (kun ved tændt nærlys).
B Ur (vises altid, også når nøglen er trukket ud og
fordørene lukket).
C Kilometer- eller milestæller og oplysninger for
tripcomputeren.
BEMÆRK Med nøglen trukket ud af tændingslåsen
aktiveres displayet ved åbning af en af fordørene, og
viser i nogle sekunder uret og det samlede kilometertal
(eller miles). Den gradvise, delvise slukning af symbolerne viser
reduktionen af olien.
En passende oliemængde i bundkarret vises ved tænding
af 4 eller 5 symboler. Manglende tænding af det femte
symbol må ikke betragtes som en fejl eller tegn på for
lidt olie i bundkarret.
Hvis oliestanden er under den foreskrevne
minimumsværdi, viser displayet den tilhørende
meddelelse for minimumsniveau og nødvendigheden af,
at der foretages påfyldning.
VIGTIGT! For at finde frem til den korrekte mængde
motorolie, skal du altid kontrollere angivelsen på
målepinden (se afsnittet „Kontrol af væskestande“
i kapitlet „Vedligeholdelse og pleje“).
Efter nogle sekunder forsvinder visningen af symbolerne,
der angiver motoroliemængden og:
❒Hvis det planlagte vedligeholdelseseftersyn er tæt på
et fastsat interval, vises den manglende afstand ved at
symbolet
õtændes på displayet. Når intervallet er
nået, viser displayet en tilhørende advarsel.
❒Efterfølgende, hvis den foreskrevne frist for
udskiftning af motorolien er tæt med det fastsatte
interval, viser displayets den manglende afstand til
næste olieskift. Når intervallet er nået, viser displayet
en tilhørende advarsel.
18
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 18

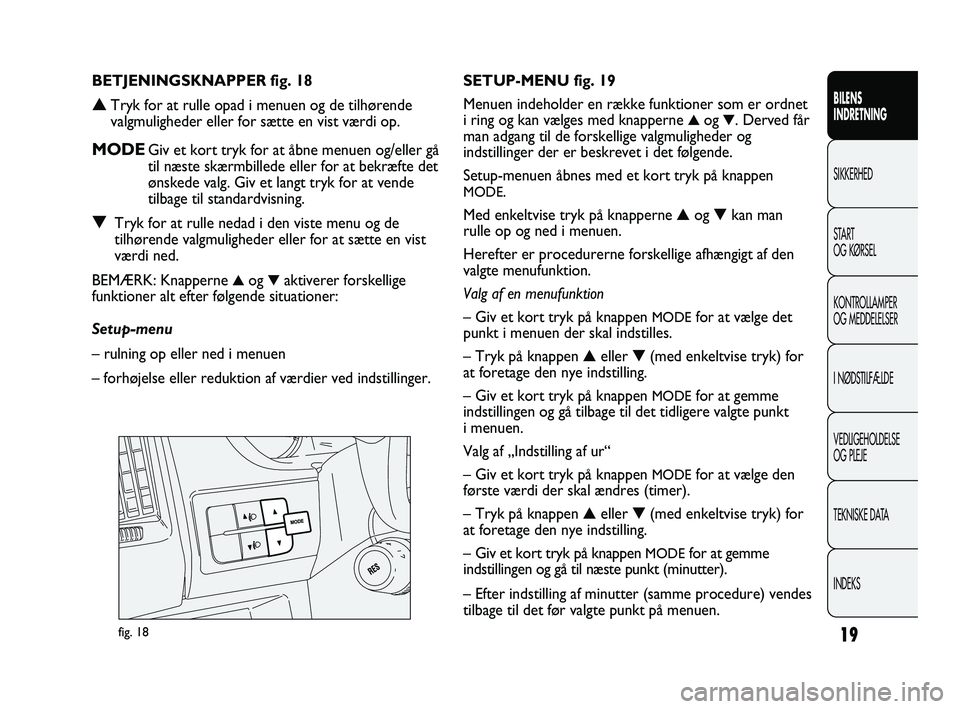

19
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
fig. 18
SETUP-MENU fig. 19
Menuen indeholder en række funktioner som er ordnet
i ring og kan vælges med knapperne
▲og▼. Derved får
man adgang til de forskellige valgmuligheder og
indstillinger der er beskrevet i det følgende.
Setup-menuen åbnes med et kort tryk på knappen
MODE.
Med enkeltvise tryk på knapperne ▲og ▼kan man
rulle op og ned i menuen.
Herefter er procedurerne forskellige afhængigt af den
valgte menufunktion.
Valg af en menufunktion
– Giv et kort tryk på knappen
MODEfor at vælge det
punkt i menuen der skal indstilles.
– Tryk på knappen ▲eller ▼(med enkeltvise tryk) for
at foretage den nye indstilling.
– Giv et kort tryk på knappen
MODEfor at gemme
indstillingen og gå tilbage til det tidligere valgte punkt
i menuen.
Valg af „Indstilling af ur“
– Giv et kort tryk på knappen
MODEfor at vælge den
første værdi der skal ændres (timer).
– Tryk på knappen ▲eller ▼(med enkeltvise tryk) for
at foretage den nye indstilling.
– Giv et kort tryk på knappen
MODEfor at gemme
indstillingen og gå til næste punkt (minutter).
– Efter indstilling af minutter (samme procedure) vendes
tilbage til det før valgte punkt på menuen. BETJENINGSKNAPPER fig. 18
▲Tryk for at rulle opad i menuen og de tilhørende
valgmuligheder eller for sætte en vist værdi op.
MODEGiv et kort tryk for at åbne menuen og/eller gå
til næste skærmbillede eller for at bekræfte det
ønskede valg. Giv et langt tryk for at vende
tilbage til standardvisning.
▼Tryk for at rulle nedad i den viste menu og de
tilhørende valgmuligheder eller for at sætte en vist
værdi ned.
BEMÆRK: Knapperne
▲og▼aktiverer forskellige
funktioner alt efter følgende situationer:
Setup-menu
– rulning op eller ned i menuen
– forhøjelse eller reduktion af værdier ved indstillinger.
001-036 DUCATO LUM DK 8ed 21-01-2011 14:26 Pagina 19
