FIAT DUCATO 2009 Instructieboek (in Dutch)

90
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0049mfig. 94
INTERIEURUITRUSTING
BOVENSTE DASHBOARDKASTJE –
KOEL/WARMHOUDVAK fig. 94
(voor bepaalde uitvoeringen/markten)
Til voor het gebruik het deksel op zoals is afgebeeld.
Als de auto is uitgerust met airconditioning, kan het vak met
flessenhouder gekoeld/verwarmd worden via een
uitstroomopening die verbonden is met de airconditioning.DASHBOARDKASTJE fig. 95
Trek aan de handgreep A om het dashboardkastje te openen.
F0N0050mfig. 95
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 90

91
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0051mfig. 96
DASHBOARDKASTJE MET SLOT fig. 96
Draai om het slot te ver-/ontgrendelen de sleutel rechts-
/linksom. Trek aan de handgreep om het dashboardkastje te
openen. Het vakje heeft zodanige afmetingen dat er een
laptop in past.OPBERGVAK
Het opbergvak A-fig. 97 bevindt zich in het midden van het
dashboard.
Het opbergvak B-fig. 98 bevindt zich rechts op het
dashboard, boven het dashboardkastje.
F0N0052mfig. 97
F0N0053mfig. 98
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 91

F0N0128mfig. 99F0N0134mfig. 100
OPBERGVAK ONDER PASSAGIERSSTOEL
VOOR fig. 100
Ga voor het gebruik van het vak als volgt te werk:
❒Open de klep A en verwijder deze zoals is aangegeven;
❒draai de vergrendelknop B linksom en verwijder deze
zodat het vak uitgeschoven kan worden.
92
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

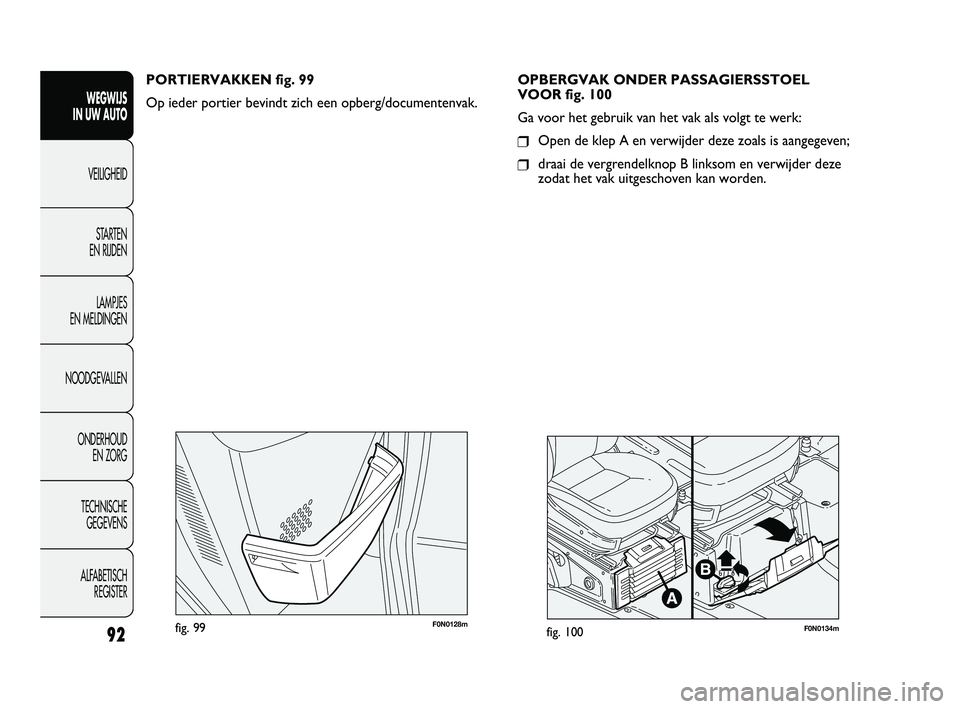

PORTIERVAKKEN fig. 99
Op ieder portier bevindt zich een opberg/documentenvak.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 92

SCHEIDINGSWAND fig. 101
De auto kan zijn uitgerust met een scheidingswand met of
zonder schuifruit.
U kunt de schuifruit van de scheidingswand
openen/sluiten met de knop A.
Bepaalde uitvoeringen zijn voorzien van een
beschermrooster, dat op het ruitje van de wand in de
laadruimte is geplaatst.
F0N0218mfig. 101
BEKERHOUDER – BLIKJESHOUDER fig. 102
De beker/blikjeshouder is in het midden op het dashboard
geplaatst.
93
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0054mfig. 102
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 93

F0N0146mfig. 104F0N0055mfig. 103

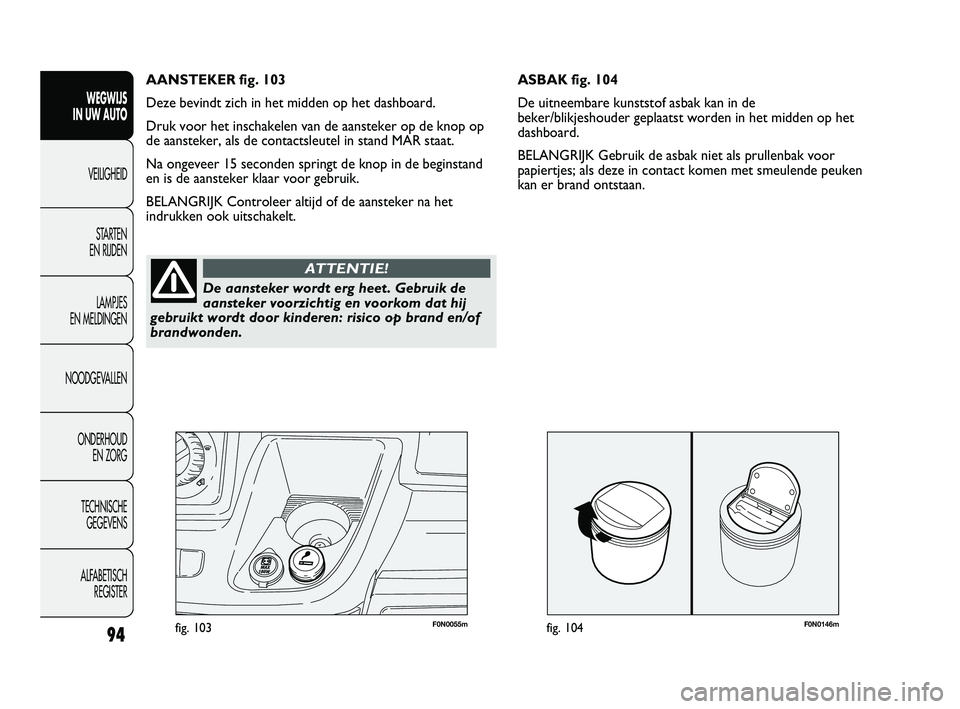

ASBAK fig. 104
De uitneembare kunststof asbak kan in de
beker/blikjeshouder geplaatst worden in het midden op het
dashboard.
BELANGRIJK Gebruik de asbak niet als prullenbak voor
papiertjes; als deze in contact komen met smeulende peuken
kan er brand ontstaan. AANSTEKER fig. 103
Deze bevindt zich in het midden op het dashboard.
Druk voor het inschakelen van de aansteker op de knop op
de aansteker, als de contactsleutel in stand MAR staat.
Na ongeveer 15 seconden springt de knop in de beginstand
en is de aansteker klaar voor gebruik.
BELANGRIJK Controleer altijd of de aansteker na het
indrukken ook uitschakelt.
94
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De aansteker wordt erg heet. Gebruik de
aansteker voorzichtig en voorkom dat hij
gebruikt wordt door kinderen: risico op brand en/of
brandwonden.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 94

F0N0057mfig. 106F0N0056mfig. 105

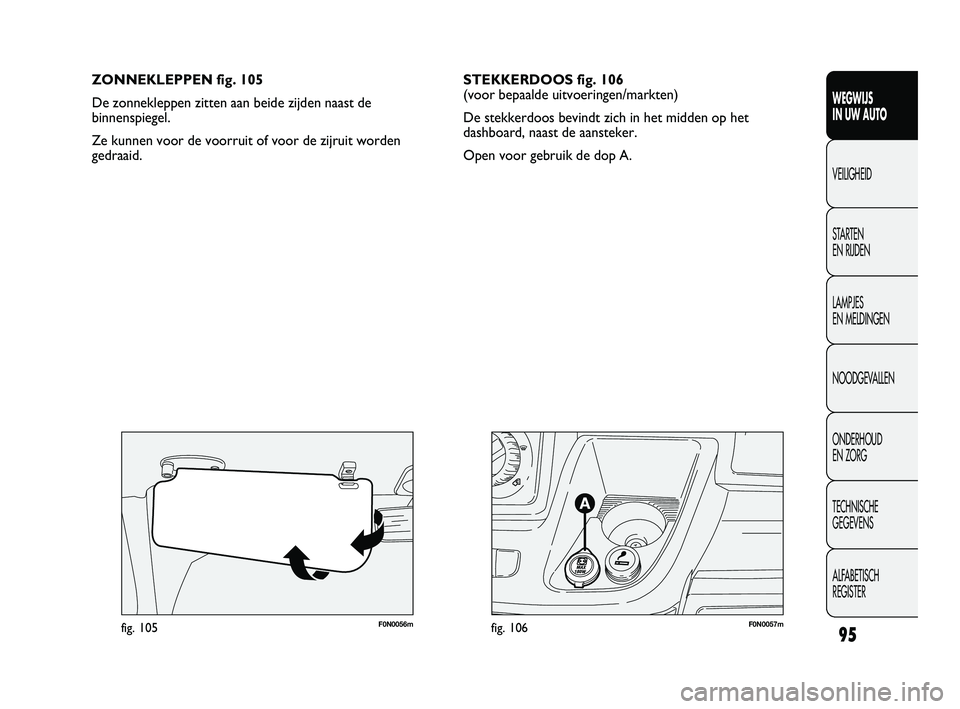

ZONNEKLEPPEN fig. 105
De zonnekleppen zitten aan beide zijden naast de
binnenspiegel.
Ze kunnen voor de voorruit of voor de zijruit worden
gedraaid.
95
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STEKKERDOOS fig. 106
(voor bepaalde uitvoeringen/markten)
De stekkerdoos bevindt zich in het midden op het
dashboard, naast de aansteker.
Open voor gebruik de dop A.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 95

96
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SCHRIJF/LEESTAFELTJE fig. 107
(voor bepaalde uitvoeringen/markten)
In het midden van het dashboard, boven de inbouwplaats van
de autoradio, bevindt zich een schrijftafeltje A; op enkele
uitvoeringen kan het schrijftafeltje gebruikt worden als
leestafeltje door het aan de achterzijde omhoog te trekken
en de steun op het dashboard te laten rusten, zoals
afgebeeld.
Bij uitvoeringen met airbag aan passagierszijde is het
schrijftafeltje vast ingebouwd.
Laat het schrijftafeltje niet in verticale stand
staan als de auto rijdt.
ATTENTIE!
OPBERGRUIMTE BOVEN CABINE fig. 108
(voor bepaalde uitvoeringen/markten)
Deze ruimte bevindt zich boven de bestuurderscabine en is
geschikt voor het opbergen van lichte voorwerpen.
Maximale belasting:
– op één plaats ......................................................................... 10 kg
– verdeeld over de gehele ruimte ....................................... 20 kg
F0N0058mfig. 107F0N0190mfig. 108
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 96

97
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

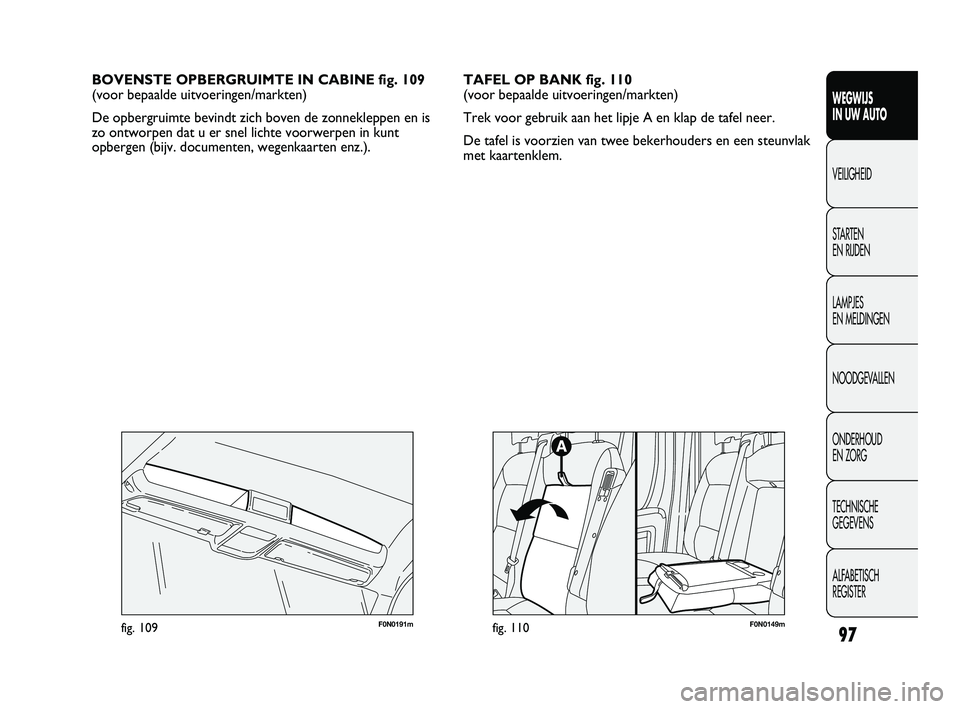

BOVENSTE OPBERGRUIMTE IN CABINE fig. 109
(voor bepaalde uitvoeringen/markten)
De opbergruimte bevindt zich boven de zonnekleppen en is
zo ontworpen dat u er snel lichte voorwerpen in kunt
opbergen (bijv. documenten, wegenkaarten enz.).TAFEL OP BANK fig. 110
(voor bepaalde uitvoeringen/markten)
Trek voor gebruik aan het lipje A en klap de tafel neer.
De tafel is voorzien van twee bekerhouders en een steunvlak
met kaartenklem.
F0N0191mfig. 109F0N0149mfig. 110
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 97

F0N0217mfig. 111F0N0214mfig. 112
De monitor geeft een gespiegelde weergave (“mirror”) van
het zicht naar achteren. Als de monitor niet gebruikt wordt,
kan deze worden ingeklapt bij het bovenste opbergvak.
ACTIVERING
Het systeem schakelt in als de contactsleutel in het
contactslot zit en u de achteruit inschakelt of als u de
betreffende toets indrukt; als de auto in beweging is,
bijvoorbeeld tijdens achteruitrijden, werkt het systeem tot
een snelheid van ongeveer 15 km/h en schakelt uit als de
snelheid boven ongeveer 18 km/h komt. Als de achteruit
wordt uitgeschakeld, wordt het beeld nog ongeveer
5 seconden op de monitor weergegeven. ACHTERUITRIJCAMERA EN MONITOR
(voor bepaalde uitvoeringen/markten)
Met de achteruitrijcamera fig. 111 kan de bestuurder de
omgeving achter de auto zien via een monitor A-fig. 112 die in
het interieur van de auto is geplaatst.
Het systeem bestaat uit een videocamera die in een kunststof
huis is geplaatst op de achtertraverse van het dak, waarin ook
het derde remlicht is opgenomen, en een monitor in een
kunststof huis bij het bovenste opbergvak.
De monitor is voorzien van toetsen (On/Off, lichtsterkte,
achtergrondverlichting); om de monitor te gebruiken moet u
de ontgrendelknop bedienen en de monitor uitklappen.
98
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 98

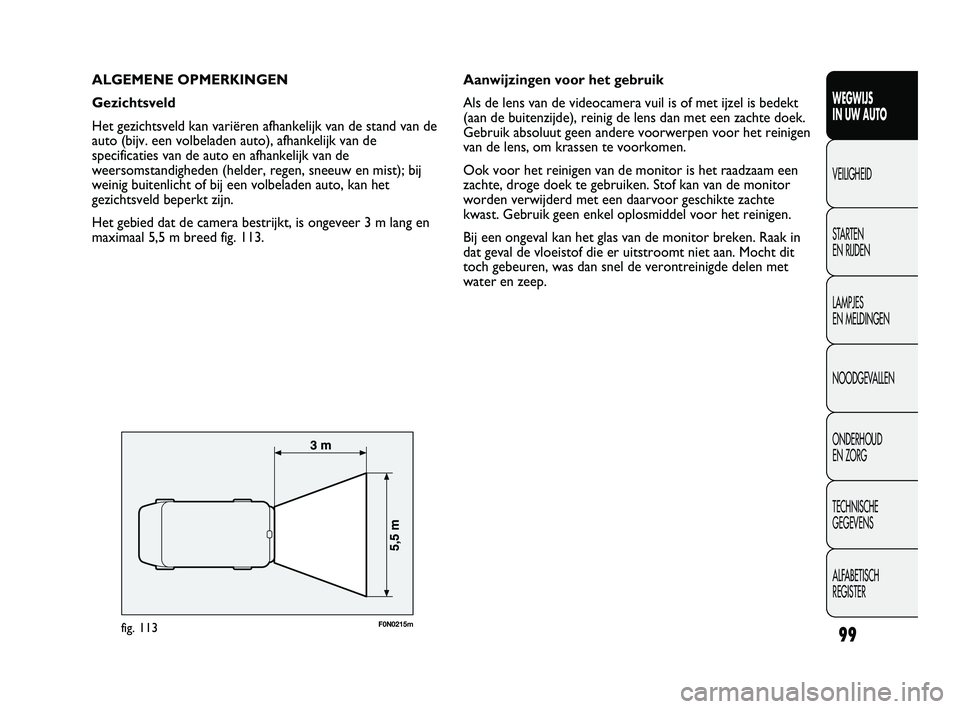

ALGEMENE OPMERKINGEN
Gezichtsveld
Het gezichtsveld kan variëren afhankelijk van de stand van de
auto (bijv. een volbeladen auto), afhankelijk van de
specificaties van de auto en afhankelijk van de
weersomstandigheden (helder, regen, sneeuw en mist); bij
weinig buitenlicht of bij een volbeladen auto, kan het
gezichtsveld beperkt zijn.
Het gebied dat de camera bestrijkt, is ongeveer 3 m lang en
maximaal 5,5 m breed fig. 113.
99
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0215mfig. 113
Aanwijzingen voor het gebruik
Als de lens van de videocamera vuil is of met ijzel is bedekt
(aan de buitenzijde), reinig de lens dan met een zachte doek.
Gebruik absoluut geen andere voorwerpen voor het reinigen
van de lens, om krassen te voorkomen.
Ook voor het reinigen van de monitor is het raadzaam een
zachte, droge doek te gebruiken. Stof kan van de monitor
worden verwijderd met een daarvoor geschikte zachte
kwast. Gebruik geen enkel oplosmiddel voor het reinigen.
Bij een ongeval kan het glas van de monitor breken. Raak in
dat geval de vloeistof die er uitstroomt niet aan. Mocht dit
toch gebeuren, was dan snel de verontreinigde delen met
water en zeep.
037-128 DUCATO LUM NL 7ed 6/22/10 2:39 PM Page 99
