FIAT DUCATO 2011 Návod k použití a údržbě (in Czech)

107
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

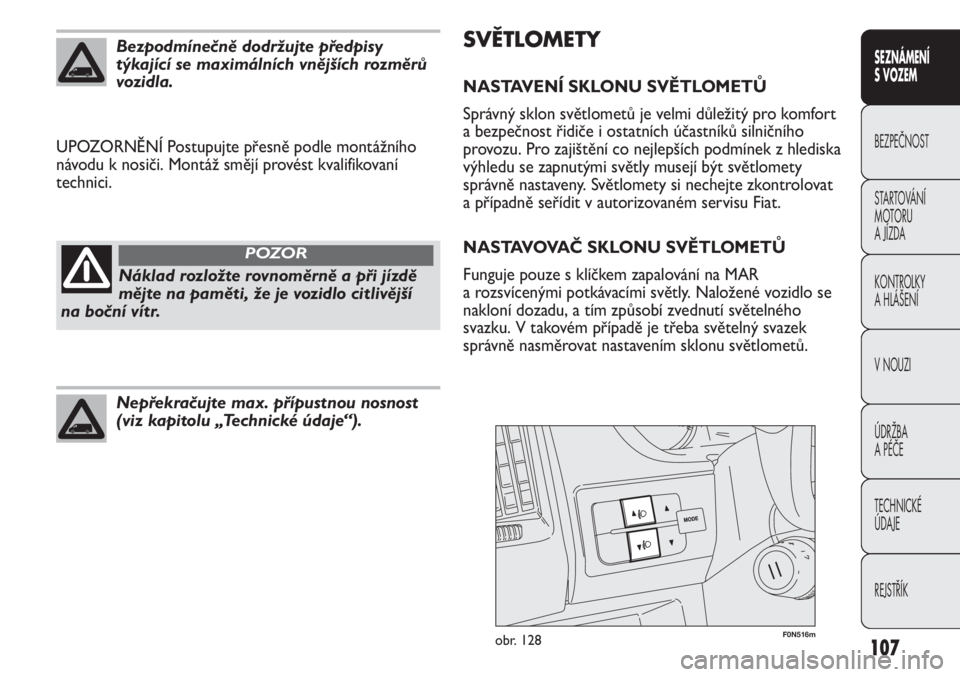

SVĚTLOMETY
NASTAVENÍ SKLONU SVĚTLOMETŮ
Správný sklon světlometů je velmi důležitý pro komfort
a bezpečnost řidiče i ostatních účastníků silničního
provozu. Pro zajištění co nejlepších podmínek z hlediska
výhledu se zapnutými světly musejí být světlomety
správně nastaveny. Světlomety si nechejte zkontrolovat
a případně seřídit v autorizovaném servisu Fiat.
NASTAVOVAČ SKLONU SVĚTLOMETŮ
Funguje pouze s klíčkem zapalování na MAR
a rozsvícenými potkávacími světly. Naložené vozidlo se
nakloní dozadu, a tím způsobí zvednutí světelného
svazku. V takovém případě je třeba světelný svazek
správně nasměrovat nastavením sklonu světlometů. UPOZORNĚNÍ Postupujte přesně podle montážního
návodu k nosiči. Montáž smějí provést kvalifikovaní
technici.
Bezpodmínečně dodržujte předpisy
týkající se maximálních vnějších rozměrů
vozidla.
Náklad rozložte rovnoměrně a při jízdě
mějte na paměti, že je vozidlo citlivější
na boční vítr.
POZOR
Nepřekračujte max. přípustnou nosnost
(viz kapitolu „Technické údaje“).
F0N516mobr. 128

108
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

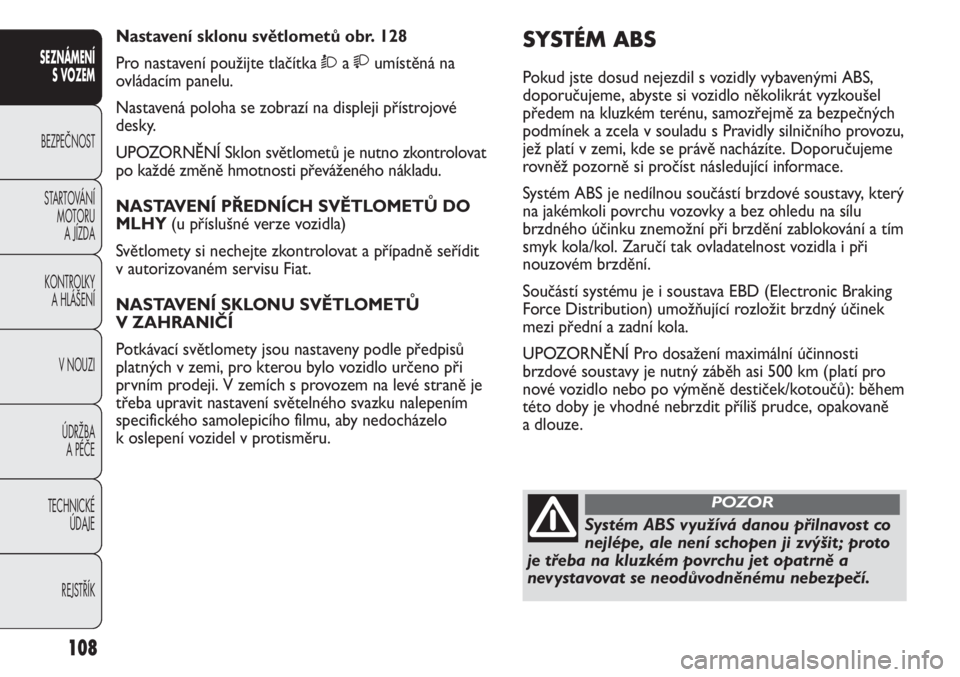

SYSTÉM ABS
Pokud jste dosud nejezdil s vozidly vybavenými ABS,
doporučujeme, abyste si vozidlo několikrát vyzkoušel
předem na kluzkém terénu, samozřejmě za bezpečných
podmínek a zcela v souladu s Pravidly silničního provozu,
jež platí v zemi, kde se právě nacházíte. Doporučujeme
rovněž pozorně si pročíst následující informace.
Systém ABS je nedílnou součástí brzdové soustavy, který
na jakémkoli povrchu vozovky a bez ohledu na sílu
brzdného účinku znemožní při brzdění zablokování a tím
smyk kola/kol. Zaručí tak ovladatelnost vozidla i při
nouzovém brzdění.
Součástí systému je i soustava EBD (Electronic Braking
Force Distribution) umožňující rozložit brzdný účinek
mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální účinnosti
brzdové soustavy je nutný záběh asi 500 km (platí pro
nové vozidlo nebo po výměně destiček/kotoučů): během
této doby je vhodné nebrzdit příliš prudce, opakovaně
a dlouze. Nastavení sklonu světlometů obr. 128
Pro nastavení použijte tlačítka Òa umístěná na
ovládacím panelu.
Nastavená poloha se zobrazí na displeji přístrojové
desky.
UPOZORNĚNÍ Sklon světlometů je nutno zkontrolovat
po každé změně hmotnosti převáženého nákladu.
NASTAVENÍ PŘEDNÍCH SVĚTLOMETŮ DO
MLHY (u příslušné verze vozidla)
Světlomety si nechejte zkontrolovat a případně seřídit
v autorizovaném servisu Fiat.
NASTAVENÍ SKLONU SVĚTLOMETŮ
V ZAHRANIČÍ
Potkávací světlomety jsou nastaveny podle předpisů
platných v zemi, pro kterou bylo vozidlo určeno při
prvním prodeji. V zemích s provozem na levé straně je
třeba upravit nastavení světelného svazku nalepením
specifického samolepicího filmu, aby nedocházelo
k oslepení vozidel v protisměru.
Systém ABS využívá danou přilnavost co
nejlépe, ale není schopen ji zvýšit ; proto
je třeba na kluzkém povrchu jet opatrně a
nevystavovat se neodůvodněnému nebezpečí.
POZOR

109
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

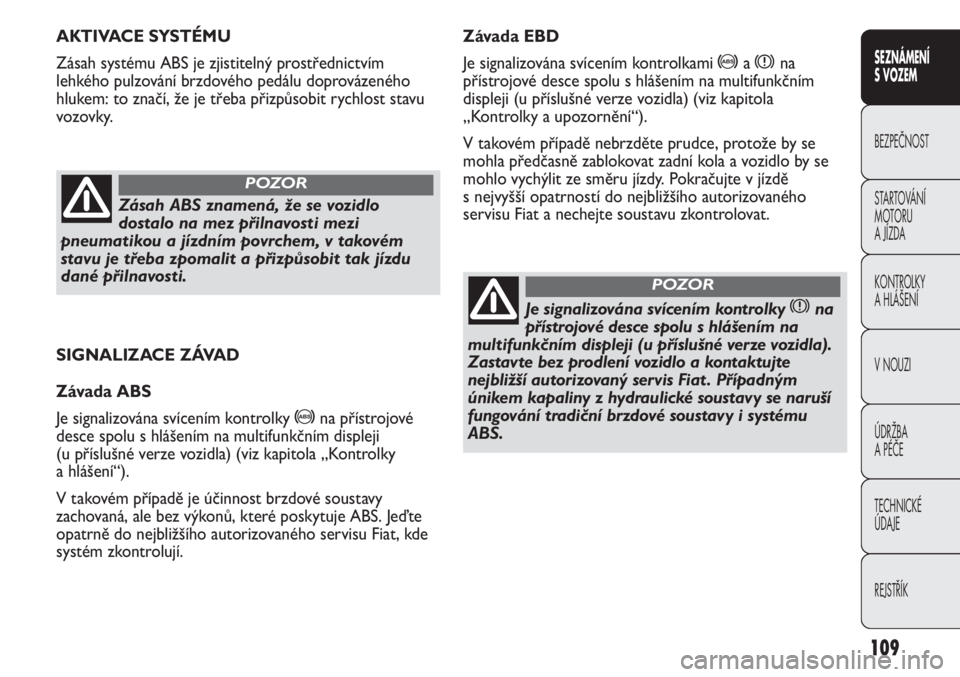

SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky
>na přístrojové
desce spolu s hlášením na multifunkčním displeji
(u příslušné verze vozidla) (viz kapitola „Kontrolky
a hlášení“).
V takovém případě je účinnost brzdové soustavy
zachovaná, ale bez výkonů, které poskytuje ABS. Jeďte
opatrně do nejbližšího autorizovaného servisu Fiat, kde
systém zkontrolují. AKTIVACE SYSTÉMU
Zásah systému ABS je zjistitelný prostřednictvím
lehkého pulzování brzdového pedálu doprovázeného
hlukem: to značí, že je třeba přizpůsobit rychlost stavu
vozovky.
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit tak jízdu
dané přilnavosti.
POZOR
Závada EBD
Je signalizována svícením kontrolkami
>a xna
přístrojové desce spolu s hlášením na multifunkčním
displeji (u příslušné verze vozidla) (viz kapitola
„Kontrolky a upozornění“).
V takovém případě nebrzděte prudce, protože by se
mohla předčasně zablokovat zadní kola a vozidlo by se
mohlo vychýlit ze směru jízdy. Pokračujte v jízdě
s nejvyšší opatrností do nejbližšího autorizovaného
servisu Fiat a nechejte soustavu zkontrolovat.
Je signalizována svícením kontrolky x
na
přístrojové desce spolu s hlášením na
multifunkčním displeji (u příslušné verze vozidla).
Zastavte bez prodlení vozidlo a kontaktujte
nejbližší autorizovaný servis Fiat . Případným
únikem kapaliny z hydraulické soustavy se naruší
fungování tradiční brzdové soustavy i systému
ABS.
POZOR

110
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SYSTÉM ESP
(Electronic Stability Program)
(u příslušné verze vozidla)
Je to vyspělý systém řízení stability vozidla, který
pomáhá udržovat směr jízdy při ztrátě přilnavosti
pneumatik.
Systém ESP je užitečný zejména při proměnlivé
přilnavosti silničního povrchu.
Spolu se systémy ESP, ASR a Hill Holder (u příslušné
verze vozidla) existují systémy MSR (řízení brzdného
momentu motoru při přeřazení na nižší rychlostní
stupeň) a HBA (automatické zvýšení brzdného tlaku při
prudkém brzdění).
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolky
ána přístrojové
desce, řidič je tak informován o kritickém stavu vozidla
z hlediska stability a přilnavosti.
ZAPNUTÍ SYSTÉMU
Systém ESP se zapne samočinně při spuštění motoru
a nedá se vypnout. BRAKE ASSIST (asistence při prudkém brzdění,
systém integrovaný v ESP)
(u příslušné verze vozidla)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení brzdného hydraulického tlaku,
který se přidá k tlaku vyvinutému řidičem na pedál brzdy
a umožní tak rychlejší a silnější účinek brzdové soustavy.
Brzdový asistent se vyřadí z činnosti u vozidel se
systémem ESP, při závadě této soustavy (signalizované
rozsvícením kontrolky
áspolu s hlášením na
multifunkčním displeji (u příslušné verze vozidla).
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu silničního
povrchu.
POZOR

111
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

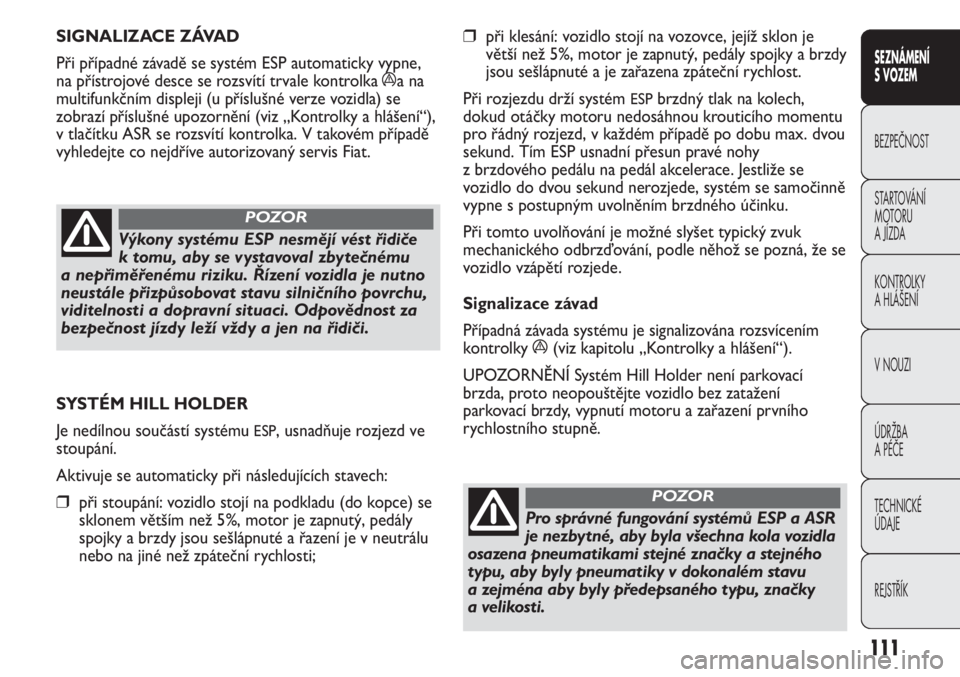

❒při klesání: vozidlo stojí na vozovce, jejíž sklon je
větší než 5%, motor je zapnutý, pedály spojky a brzdy
jsou sešlápnuté a je zařazena zpáteční rychlost.
Při rozjezdu drží systém
ESPbrzdný tlak na kolech,
dokud otáčky motoru nedosáhnou krouticího momentu
pro řádný rozjezd, v každém případě po dobu max. dvou
sekund. Tím ESP usnadní přesun pravé nohy
z brzdového pedálu na pedál akcelerace. Jestliže se
vozidlo do dvou sekund nerozjede, systém se samočinně
vypne s postupným uvolněním brzdného účinku.
Při tomto uvolňování je možné slyšet typický zvuk
mechanického odbrzďování, podle něhož se pozná, že se
vozidlo vzápětí rozjede.
Signalizace závad
Případná závada systému je signalizována rozsvícením
kontrolky
á(viz kapitolu „Kontrolky a hlášení“).
UPOZORNĚNÍ Systém Hill Holder není parkovací
brzda, proto neopouštějte vozidlo bez zatažení
parkovací brzdy, vypnutí motoru a zařazení prvního
rychlostního stupně. SIGNALIZACE ZÁVAD
Při případné závadě se systém ESP automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka áa na
multifunkčním displeji (u příslušné verze vozidla) se
zobrazí příslušné upozornění (viz „Kontrolky a hlášení“),
v tlačítku ASR se rozsvítí kontrolka. V takovém případě
vyhledejte co nejdříve autorizovaný servis Fiat.
Výkony systému ESP nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
POZOR
SYSTÉM HILL HOLDER
Je nedílnou součástí systému
ESP, usnadňuje rozjezd ve
stoupání.
Aktivuje se automaticky při následujících stavech:
❒při stoupání: vozidlo stojí na podkladu (do kopce) se
sklonem větším než 5%, motor je zapnutý, pedály
spojky a brzdy jsou sešlápnuté a řazení je v neutrálu
nebo na jiné než zpáteční rychlosti;Pro správné fungování systémů ESP a ASR
je nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a stejného
typu, aby byly pneumatiky v dokonalém stavu
a zejména aby byly předepsaného typu, značky
a velikosti.
POZOR

112
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

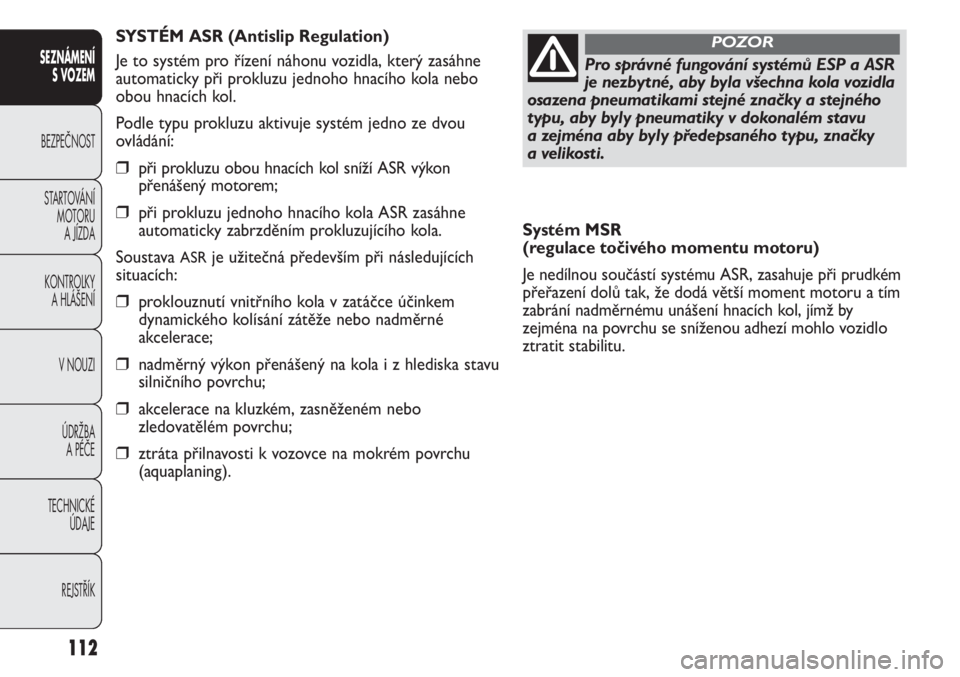

Systém MSR
(regulace točivého momentu motoru)
Je nedílnou součástí systému ASR, zasahuje při prudkém
přeřazení dolů tak, že dodá větší moment motoru a tím
zabrání nadměrnému unášení hnacích kol, jímž by
zejména na povrchu se sníženou adhezí mohlo vozidlo
ztratit stabilitu. SYSTÉM ASR (Antislip Regulation)
Je to systém pro řízení náhonu vozidla, který zasáhne
automaticky při prokluzu jednoho hnacího kola nebo
obou hnacích kol.
Podle typu prokluzu aktivuje systém jedno ze dvou
ovládání:
❒při prokluzu obou hnacích kol sníží ASR výkon
přenášený motorem;
❒při prokluzu jednoho hnacího kola ASR zasáhne
automaticky zabrzděním prokluzujícího kola.
Soustava
ASRje užitečná především při následujících
situacích:
❒proklouznutí vnitřního kola v zatáčce účinkem
dynamického kolísání zátěže nebo nadměrné
akcelerace;
❒nadměrný výkon přenášený na kola i z hlediska stavu
silničního povrchu;
❒akcelerace na kluzkém, zasněženém nebo
zledovatělém povrchu;
❒ztráta přilnavosti k vozovce na mokrém povrchu
(aquaplaning).
Pro správné fungování systémů ESP a ASR
je nezbytné, aby byla všechna kola vozidla
osazena pneumatikami stejné značky a stejného
typu, aby byly pneumatiky v dokonalém stavu
a zejména aby byly předepsaného typu, značky
a velikosti.
POZOR

113
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

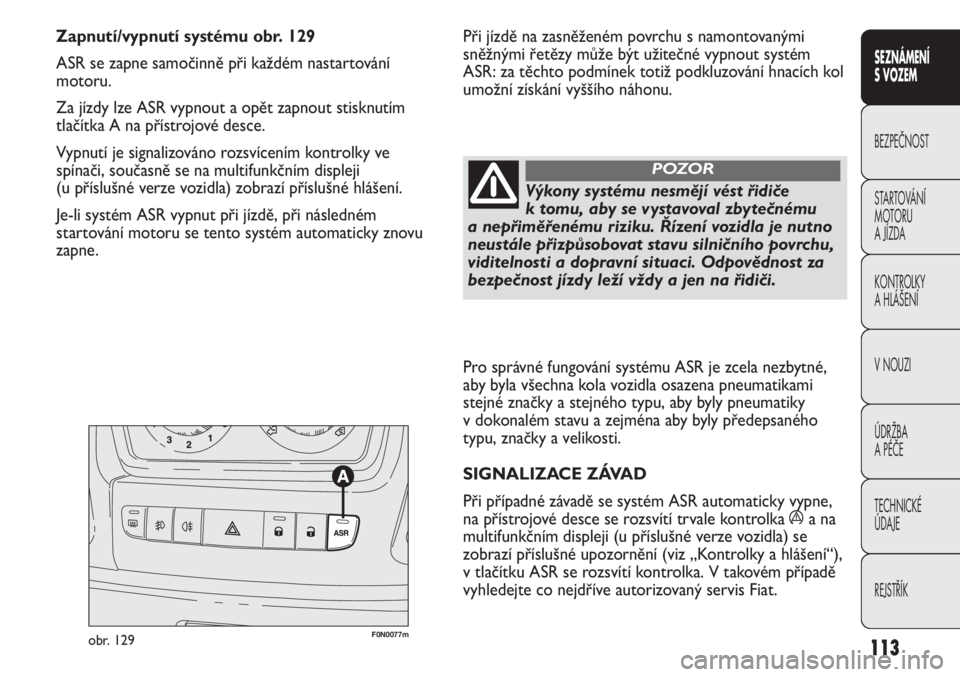

Pro správné fungování systému ASR je zcela nezbytné,
aby byla všechna kola vozidla osazena pneumatikami
stejné značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly předepsaného
typu, značky a velikosti.
SIGNALIZACE ZÁVAD
Při případné závadě se systém ASR automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka áa na
multifunkčním displeji (u příslušné verze vozidla) se
zobrazí příslušné upozornění (viz „Kontrolky a hlášení“),
v tlačítku ASR se rozsvítí kontrolka. V takovém případě
vyhledejte co nejdříve autorizovaný servis Fiat. Zapnutí/vypnutí systému obr. 129
ASR se zapne samočinně při každém nastartování
motoru.
Za jízdy lze ASR vypnout a opět zapnout stisknutím
tlačítka A na přístrojové desce.
Vypnutí je signalizováno rozsvícením kontrolky ve
spínači, současně se na multifunkčním displeji
(u příslušné verze vozidla) zobrazí příslušné hlášení.
Je-li systém ASR vypnut při jízdě, při následném
startování motoru se tento systém automaticky znovu
zapne.
F0N0077mobr. 129
Výkony systému nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
POZOR
Při jízdě na zasněženém povrchu s namontovanými
sněžnými řetězy může být užitečné vypnout systém
ASR: za těchto podmínek totiž podkluzování hnacích kol
umožní získání vyššího náhonu.

114
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SYSTÉMTRACTION PLUS
(u příslušné verze vozidla)
Traction Plus je asistent při řízení a při rozjezdu za
špatné přilnavosti (sníh, led, bahno atd.), ktery´umožňuje
rozdělit hnací sílu odpovídajícím způsobem v rámci
stejné nápravy, jakmile dojde k proklouzávání obou kol.
Traction Plus působí tak, že brzdí kola, která ztratí
přilnavost k vozovce (anebo proklouzávají více než
ostatní kola), a přenese hnací sílu na ta kola, která lépe
drží na vozovce.
Funkci lze zapnout ručně stiskem tlačítka T+ na
přístrojové desce obr. 130; působí jen při rychlosti do 30
km/h. Při překročení této rychlosti se automaticky
vypne (kontrolka LED na tlačítku zůstane rozsvícená) a
znovu se zapne, jakmile rychlost klesne pod 30 km/h.Fungování Traction Plus
Při startování motoru je systém vypnuty´. Systém
Traction Plus se zapne stiskem tlačítka T+ obr. 130:
rozsvítí se kontrolka v tlačítku.
Zapnutím systému Traction Plus:
❒je potlačena funkce ASR, aby bylo možné využít cely´
točivy´moment motoru;
❒zavře se diferenciál na přední nápravě přes brzdovou
soustavu pro optimalizaci náhonu na nerovném
povrchu.
Při závadě systému Traction Plus se na přístrojové desce
rozsvítí kontrolka .
F0N0509mobr. 130

115
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

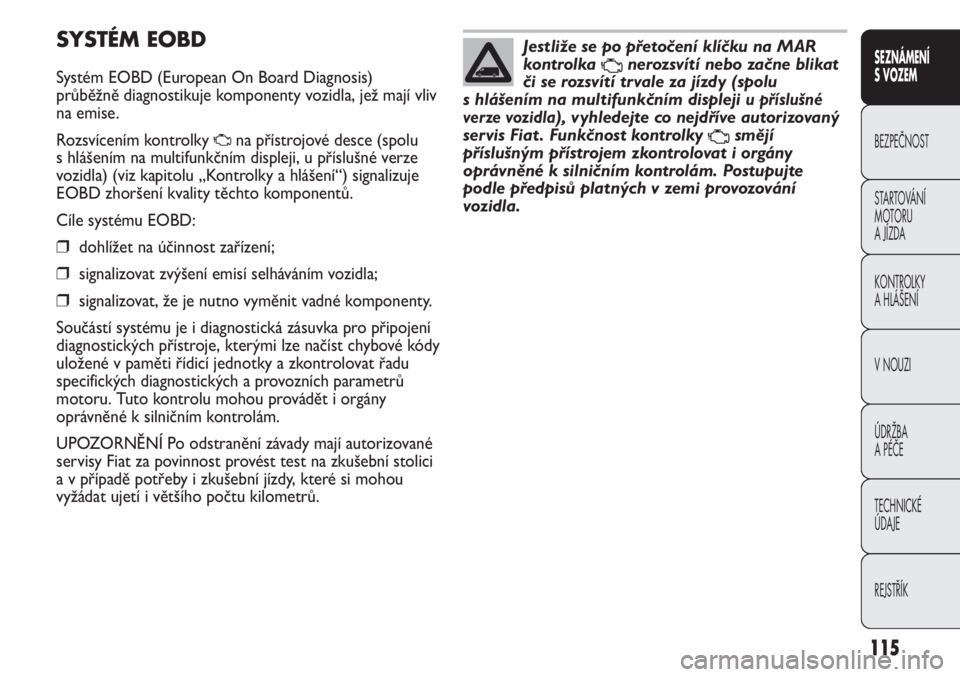

SYSTÉM EOBD
Systém EOBD (European On Board Diagnosis)
průběžně diagnostikuje komponenty vozidla, jež mají vliv
na emise.
Rozsvícením kontrolky
Una přístrojové desce (spolu
s hlášením na multifunkčním displeji, u příslušné verze
vozidla) (viz kapitolu „Kontrolky a hlášení“) signalizuje
EOBD zhoršení kvality těchto komponentů.
Cíle systému EOBD:
❒dohlížet na účinnost zařízení;
❒signalizovat zvýšení emisí selháváním vozidla;
❒signalizovat, že je nutno vyměnit vadné komponenty.
Součástí systému je i diagnostická zásuvka pro připojení
diagnostických přístroje, kterými lze načíst chybové kódy
uložené v paměti řídicí jednotky a zkontrolovat řadu
specifických diagnostických a provozních parametrů
motoru. Tuto kontrolu mohou provádět i orgány
oprávněné k silničním kontrolám.
UPOZORNĚNÍ Po odstranění závady mají autorizované
servisy Fiat za povinnost provést test na zkušební stolici
a v případě potřeby i zkušební jízdy, které si mohou
vyžádat ujetí i většího počtu kilometrů.
Jestliže se po přetočení klíčku na MAR
kontrolka
Unerozsvítí nebo začne blikat
či se rozsvítí trvale za jízdy (spolu
s hlášením na multifunkčním displeji
u příslušné
verze vozidla
), vyhledejte co nejdříve autorizovaný
servis Fiat . Funkčnost kontrolky
Usmějí
příslušným přístrojem zkontrolovat i orgány
oprávněné k silničním kontrolám. Postupujte
podle předpisů platných v zemi provozování
vozidla.

116
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

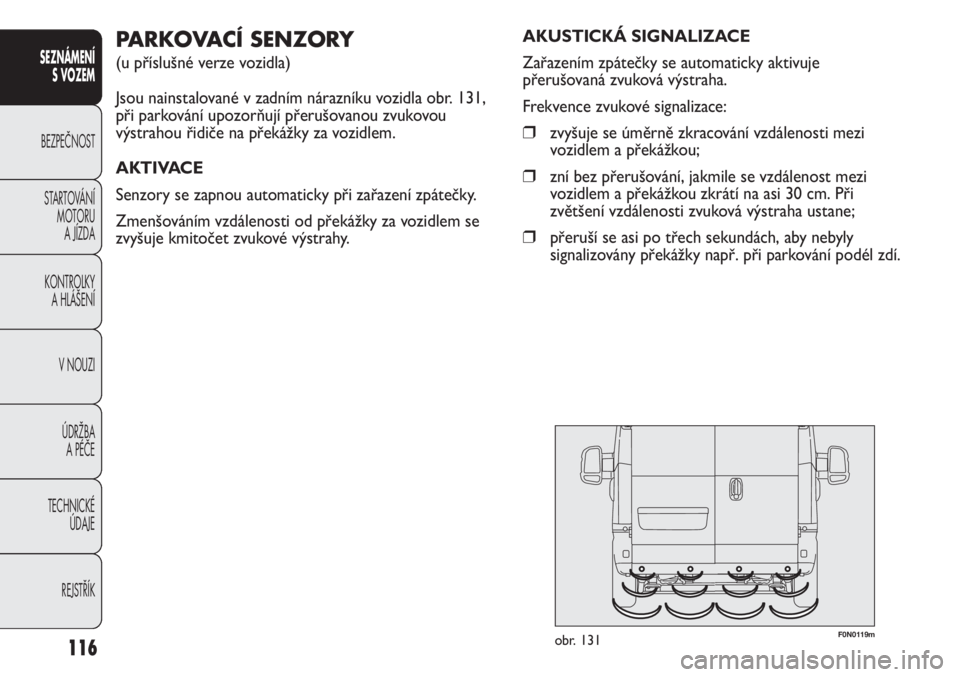

F0N0119mobr. 131
PARKOVACÍ SENZORY
(u příslušné verze vozidla)
Jsou nainstalované v zadním nárazníku vozidla obr. 131,
při parkování upozorňují přerušovanou zvukovou
výstrahou řidiče na překážky za vozidlem.
AKTIVACE
Senzory se zapnou automaticky při zařazení zpátečky.
Zmenšováním vzdálenosti od překážky za vozidlem se
zvyšuje kmitočet zvukové výstrahy. AKUSTICKÁ SIGNALIZACE
Zařazením zpátečky se automaticky aktivuje
přerušovaná zvuková výstraha.
Frekvence zvukové signalizace:
❒zvyšuje se úměrně zkracování vzdálenosti mezi
vozidlem a překážkou;
❒zní bez přerušování, jakmile se vzdálenost mezi
vozidlem a překážkou zkrátí na asi 30 cm. Při
zvětšení vzdálenosti zvuková výstraha ustane;
❒přeruší se asi po třech sekundách, aby nebyly
signalizovány překážky např. při parkování podél zdí.
