FIAT DUCATO 2011 Návod k použití a údržbě (in Czech)

97
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0059mobr. 111F0N0801mobr. 110
Otočením kovové vložky v zámku u řidiče doleva obr.
111 se odemknou všechny dveře. Po odpojení baterie
bude možné odemknout pouze zámek dveří u řidiče. Odemknutí dveří zvenku
Krátkým stiskem tlačítka
Qobr. 109 nebo Ëobr. 110
(podle verze vozidla) odemknete na dálku přední dveře,
tím se dočasně rozsvítí stropní světla a směrová světla
dvakrát zablikají.

98
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0047mobr. 112F0N0132mobr. 113
UPOZORNĚNÍ Po centrálním zamknutí dveří se
zatažením za kliku jedněch předních dveří centrální
zamknutí zruší. Zatažením za vnitřní kliku pro otevření
jedněch zadních dveří se odemknou jen příslušné dveře.
Při výpadku elektrického napájení (spálená pojistka,
odpojená baterie, apod.) je možné dveře zamknout
ručně.
Překročí-li jízdní rychlost vozidla 20 km/h, všechny dveře
se centrálně zamknou. Tuto funkci lze aktivovat
v nastavovacím menu (viz oddíl „Multifunkční displej“
v této kapitole).
TLAČÍTKO NÁKLADOVÉHO PROSTORU
obr. 113
Zamknutí je signalizováno kontrolkou v tlačítku. Odemknutí/zamknutí dveří zevnitř
Zamknutí: tlačítkem A-obr. 112. Odemknutí: tlačítkem
B. Přední a zadní dveře se zamknou/odemknou
centrálně. Pokud jsou dveře zamknuté, svítí kontrolka
v tlačítku A. Stiskem tlačítka B se všechny dveře
odemknou centrálně a kontrolka zhasne. Když jsou
dveře odemknuté, kontrolka nesvítí; stiskem tlačítka se
všechny dveře zamknou centrálně. K zamknutí dojde
pouze za podmínky, že jsou všechny dveře vozidla
správně zavřené.
Po zamknutí dveří:
❒dálkovým ovládáním;
❒zámkem ve dveřích,
nebude možné dveře odemknout tlačítkem A-obr. 112
na palubní desce.

99
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

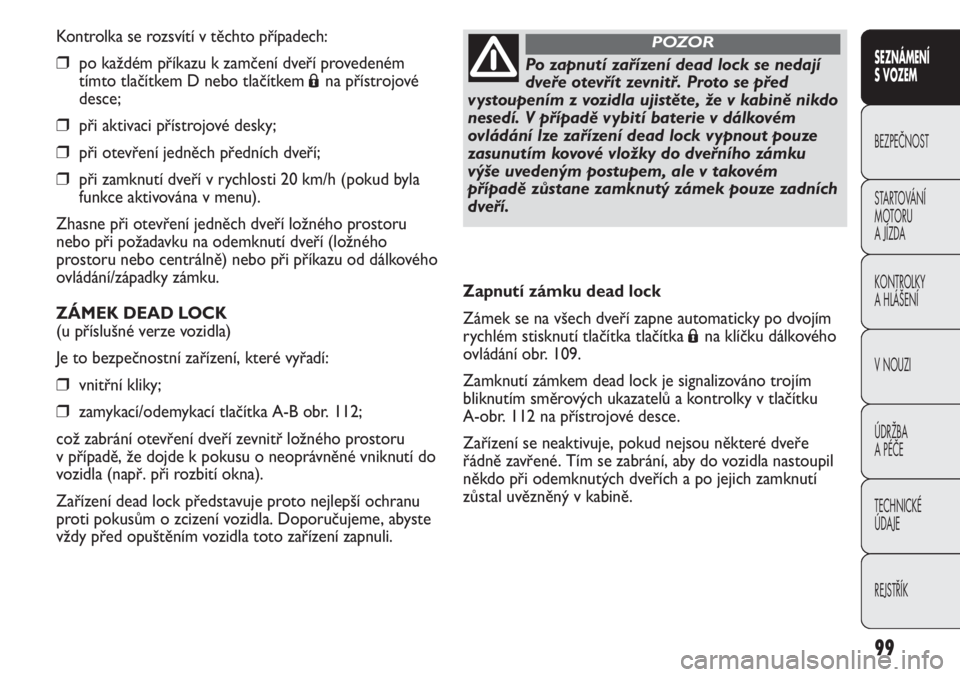

Kontrolka se rozsvítí v těchto případech:
❒po každém příkazu k zamčení dveří provedeném
tímto tlačítkem D nebo tlačítkem
Ána přístrojové
desce;
❒při aktivaci přístrojové desky;
❒při otevření jedněch předních dveří;
❒při zamknutí dveří v rychlosti 20 km/h (pokud byla
funkce aktivována v menu).
Zhasne při otevření jedněch dveří ložného prostoru
nebo při požadavku na odemknutí dveří (ložného
prostoru nebo centrálně) nebo při příkazu od dálkového
ovládání/západky zámku.
ZÁMEK DEAD LOCK
(u příslušné verze vozidla)
Je to bezpečnostní zařízení, které vyřadí:
❒vnitřní kliky;
❒zamykací/odemykací tlačítka A-B obr. 112;
což zabrání otevření dveří zevnitř ložného prostoru
v případě, že dojde k pokusu o neoprávněné vniknutí do
vozidla (např. při rozbití okna).
Zařízení dead lock představuje proto nejlepší ochranu
proti pokusům o zcizení vozidla. Doporučujeme, abyste
vždy před opuštěním vozidla toto zařízení zapnuli.
Po zapnutí zařízení dead lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením z vozidla ujistěte, že v kabině nikdo
nesedí. V případě vybití baterie v dálkovém
ovládání lze zařízení dead lock vypnout pouze
zasunutím kovové vložky do dveřního zámku
výše uvedeným postupem, ale v takovém
případě zůstane zamknutý zámek pouze zadních
dveří.
POZOR
Zapnutí zámku dead lock
Zámek se na všech dveří zapne automaticky po dvojím
rychlém stisknutí tlačítka tlačítka
Ána klíčku dálkového
ovládání obr. 109.
Zamknutí zámkem dead lock je signalizováno trojím
bliknutím směrových ukazatelů a kontrolky v tlačítku
A-obr. 112 na přístrojové desce.
Zařízení se neaktivuje, pokud nejsou některé dveře
řádně zavřené. Tím se zabrání, aby do vozidla nastoupil
někdo při odemknutých dveřích a po jejich zamknutí
zůstal uvězněný v kabině.

100
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

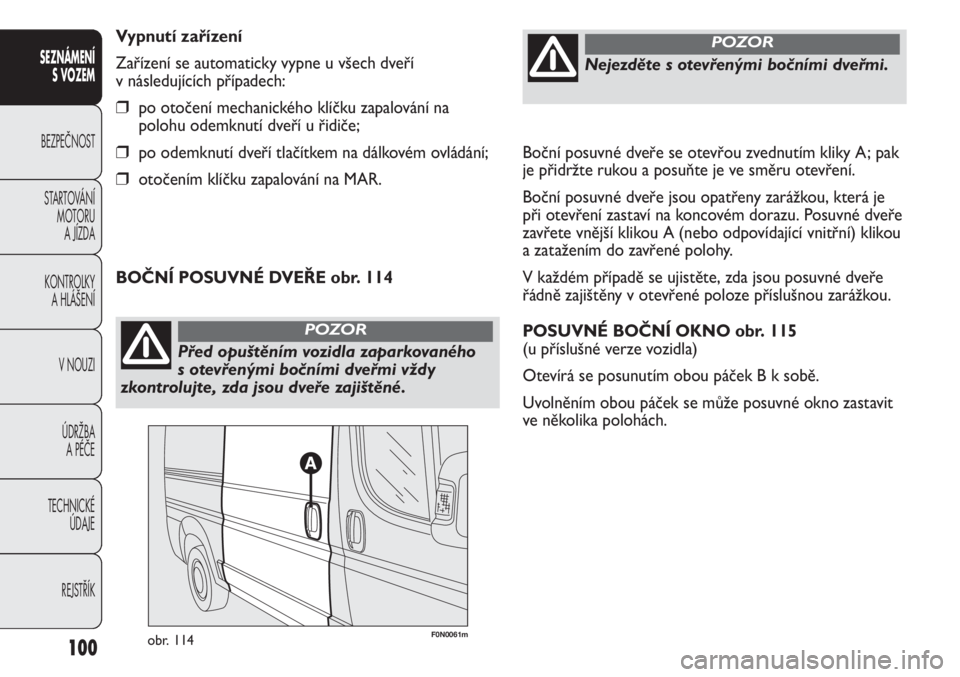

REJSTŘÍKBoční posuvné dveře se otevřou zvednutím kliky A; pak
je přidržte rukou a posuňte je ve směru otevření.
Boční posuvné dveře jsou opatřeny zarážkou, která je
při otevření zastaví na koncovém dorazu. Posuvné dveře
zavřete vnější klikou A (nebo odpovídající vnitřní) klikou
a zatažením do zavřené polohy.
V každém případě se ujistěte, zda jsou posuvné dveře
řádně zajištěny v otevřené poloze příslušnou zarážkou.
POSUVNÉ BOČNÍ OKNO obr. 115
(u příslušné verze vozidla)
Otevírá se posunutím obou páček B k sobě.
Uvolněním obou páček se může posuvné okno zastavit
ve několika polohách. Vypnutí zařízení
Zařízení se automaticky vypne u všech dveří
v následujících případech:
❒po otočení mechanického klíčku zapalování na
polohu odemknutí dveří u řidiče;
❒po odemknutí dveří tlačítkem na dálkovém ovládání;
❒otočením klíčku zapalování na MAR.
Před opuštěním vozidla zaparkovaného
s otevřenými bočními dveřmi vždy
zkontrolujte, zda jsou dveře zajištěné.
POZOR
Nejezděte s otevřenými bočními dveřmi.
POZOR
BOČNÍ POSUVNÉ DVEŘE obr. 114
F0N0061mobr. 114

101
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0240mobr. 115F0N0176mobr. 116

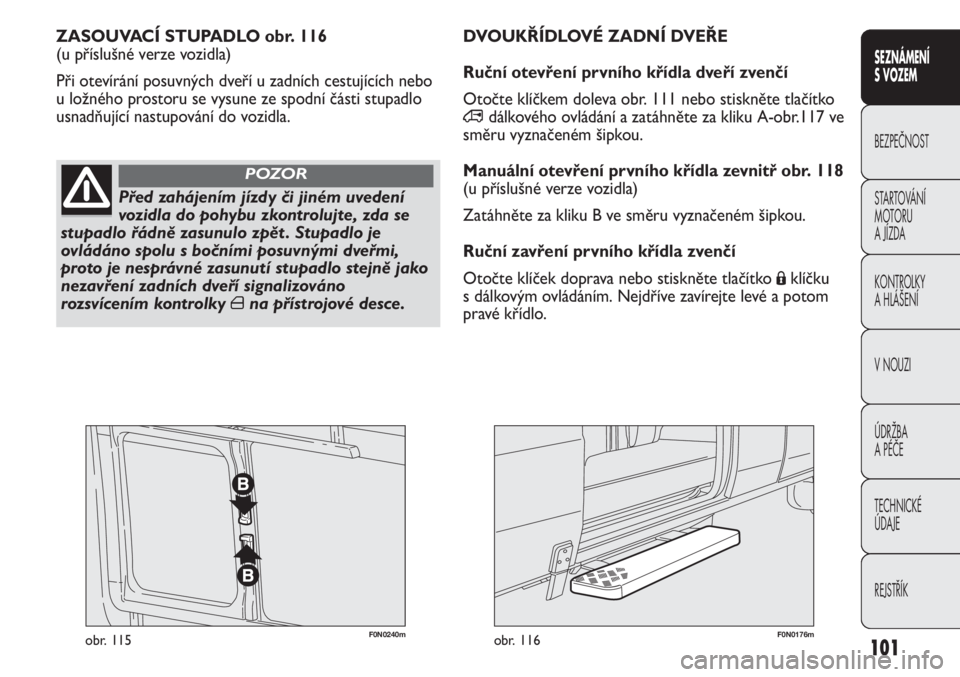

ZASOUVACÍ STUPADLO obr. 116
(u příslušné verze vozidla)
Při otevírání posuvných dveří u zadních cestujících nebo
u ložného prostoru se vysune ze spodní části stupadlo
usnadňující nastupování do vozidla.
Před zahájením jízdy či jiném uvedení
vozidla do pohybu zkontrolujte, zda se
stupadlo řádně zasunulo zpět . Stupadlo je
ovládáno spolu s bočními posuvnými dveřmi,
proto je nesprávné zasunutí stupadlo stejně jako
nezavření zadních dveří signalizováno
rozsvícením kontrolky
´na přístrojové desce.
POZOR
DVOUKŘÍDLOVÉ ZADNÍ DVEŘE
Ruční otevření prvního křídla dveří zvenčí
Otočte klíčkem doleva obr. 111 nebo stiskněte tlačítko
∞dálkového ovládání a zatáhněte za kliku A-obr.117 ve
směru vyznačeném šipkou.
Manuální otevření prvního křídla zevnitř obr. 118
(u příslušné verze vozidla)
Zatáhněte za kliku B ve směru vyznačeném šipkou.
Ruční zavření prvního křídla zvenčí
Otočte klíček doprava nebo stiskněte tlačítko
Áklíčku
s dálkovým ovládáním. Nejdříve zavírejte levé a potom
pravé křídlo.

102
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0130mobr. 118
F0N0129mobr. 117
F0N0132mobr. 120
F0N0131mobr. 119

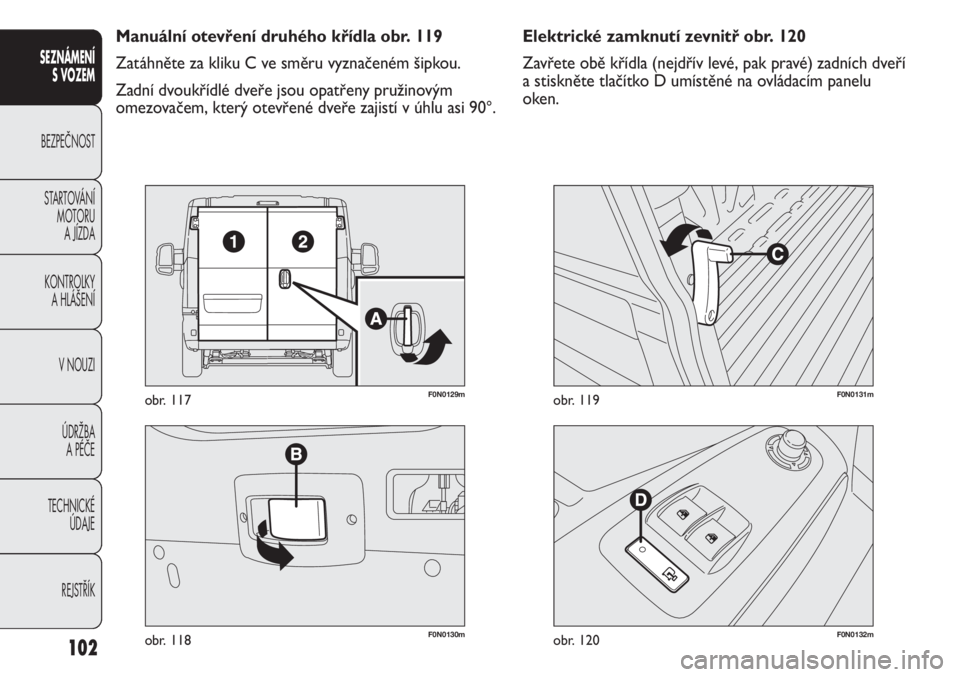

Elektrické zamknutí zevnitř obr. 120
Zavřete obě křídla (nejdřív levé, pak pravé) zadních dveří
a stiskněte tlačítko D umístěné na ovládacím panelu
oken. Manuální otevření druhého křídla obr. 119
Zatáhněte za kliku C ve směru vyznačeném šipkou.
Zadní dvoukřídlé dveře jsou opatřeny pružinovým
omezovačem, který otevřené dveře zajistí v úhlu asi 90°.

103
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0188mobr. 121F0N0062mobr. 122

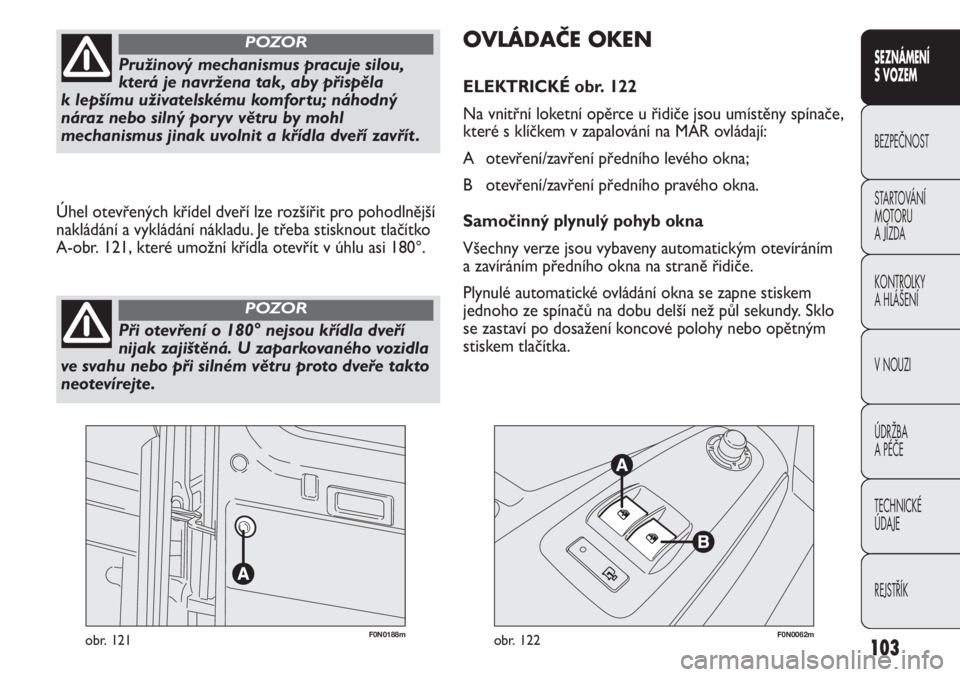

OVLÁDAČE OKEN
ELEKTRICKÉ obr. 122
Na vnitřní loketní opěrce u řidiče jsou umístěny spínače,
které s klíčkem v zapalování na MAR ovládají:
A otevření/zavření předního levého okna;
B otevření/zavření předního pravého okna.
Samočinný plynulý pohyb okna
Všechny verze jsou vybaveny automatickým otevíráním
a zavíráním předního okna na straně řidiče.
Plynulé automatické ovládání okna se zapne stiskem
jednoho ze spínačů na dobu delší než půl sekundy. Sklo
se zastaví po dosažení koncové polohy nebo opětným
stiskem tlačítka. Úhel otevřených křídel dveří lze rozšířit pro pohodlnější
nakládání a vykládání nákladu. Je třeba stisknout tlačítko
A-obr. 121, které umožní křídla otevřít v úhlu asi 180°.
Pružinový mechanismus pracuje silou,
která je navržena tak, aby přispěla
k lepšímu uživatelskému komfortu; náhodný
náraz nebo silný poryv větru by mohl
mechanismus jinak uvolnit a křídla dveří zavřít .
POZOR
Při otevření o 180° nejsou křídla dveří
nijak zajištěná. U zaparkovaného vozidla
ve svahu nebo při silném větru proto dveře takto
neotevírejte.
POZOR

104
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0063mobr. 123

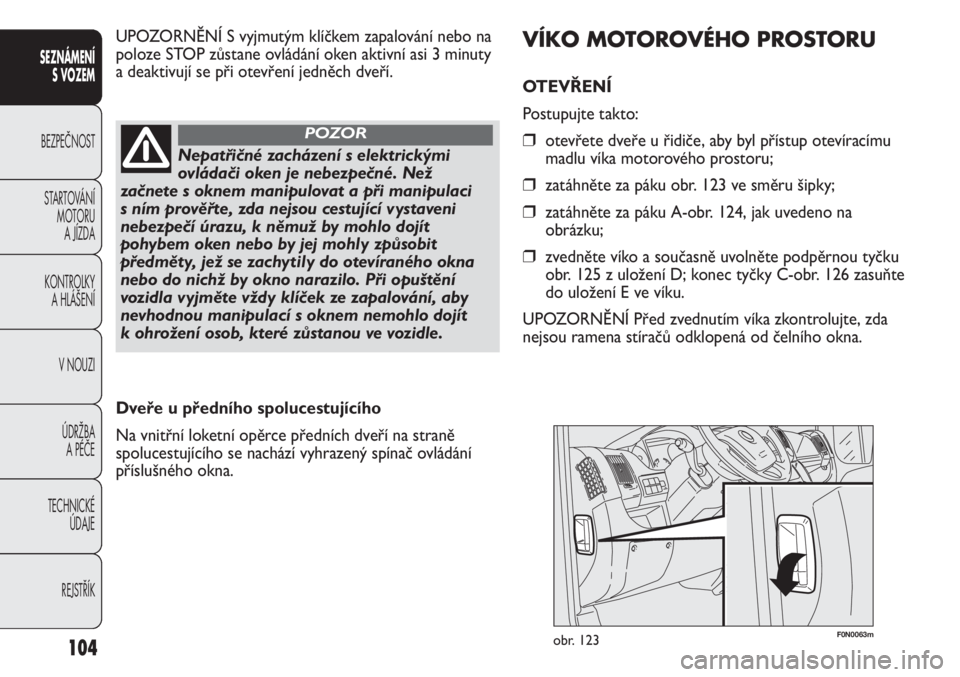

VÍKO MOTOROVÉHO PROSTORU
OTEVŘENÍ
Postupujte takto:
❒otevřete dveře u řidiče, aby byl přístup otevíracímu
madlu víka motorového prostoru;
❒zatáhněte za páku obr. 123 ve směru šipky;
❒zatáhněte za páku A-obr. 124, jak uvedeno na
obrázku;
❒zvedněte víko a současně uvolněte podpěrnou tyčku
obr. 125 z uložení D; konec tyčky C-obr. 126 zasuňte
do uložení E ve víku.
UPOZORNĚNÍ Před zvednutím víka zkontrolujte, zda
nejsou ramena stíračů odklopená od čelního okna. UPOZORNĚNÍ S vyjmutým klíčkem zapalování nebo na
poloze STOP zůstane ovládání oken aktivní asi 3 minuty
a deaktivují se při otevření jedněch dveří.
Nepatřičné zacházení s elektrickými
ovládači oken je nebezpečné. Než
začnete s oknem manipulovat a při manipulaci
s ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít
pohybem oken nebo by jej mohly způsobit
předměty, jež se zachytily do otevíraného okna
nebo do nichž by okno narazilo. Při opuštění
vozidla vyjměte vždy klíček ze zapalování, aby
nevhodnou manipulací s oknem nemohlo dojít
k ohrožení osob, které zůstanou ve vozidle.
POZOR
Dveře u předního spolucestujícího
Na vnitřní loketní opěrce předních dveří na straně
spolucestujícího se nachází vyhrazený spínač ovládání
příslušného okna.

105
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0323mobr. 124F0N0065mobr. 125

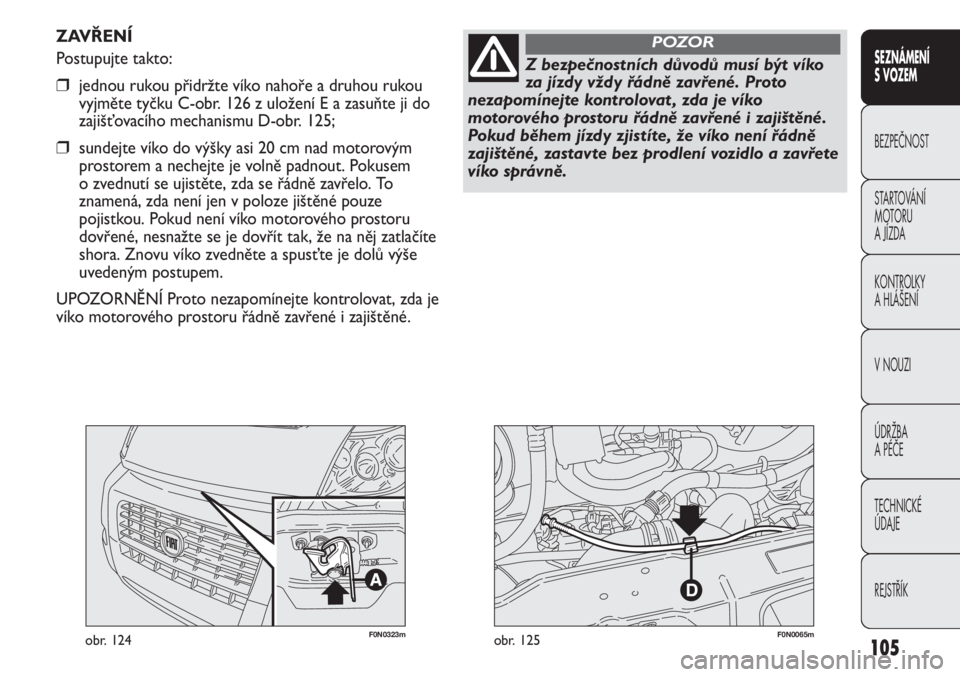

ZAVŘENÍ
Postupujte takto:
❒jednou rukou přidržte víko nahoře a druhou rukou
vyjměte tyčku C-obr. 126 z uložení E a zasuňte ji do
zajišťovacího mechanismu D-obr. 125;
❒sundejte víko do výšky asi 20 cm nad motorovým
prostorem a nechejte je volně padnout. Pokusem
o zvednutí se ujistěte, zda se řádně zavřelo. To
znamená, zda není jen v poloze jištěné pouze
pojistkou. Pokud není víko motorového prostoru
dovřené, nesnažte se je dovřít tak, že na něj zatlačíte
shora. Znovu víko zvedněte a spusťte je dolů výše
uvedeným postupem.
UPOZORNĚNÍ Proto nezapomínejte kontrolovat, zda je
víko motorového prostoru řádně zavřené i zajištěné.
Z bezpečnostních důvodů musí být víko
za jízdy vždy řádně zavřené. Proto
nezapomínejte kontrolovat , zda je víko
motorového prostoru řádně zavřené i zajištěné.
Pokud během jízdy zjistíte, že víko není řádně
zajištěné, zastavte bez prodlení vozidlo a zavřete
víko správně.
POZOR

106
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0066mobr. 126F0N0138mobr. 127

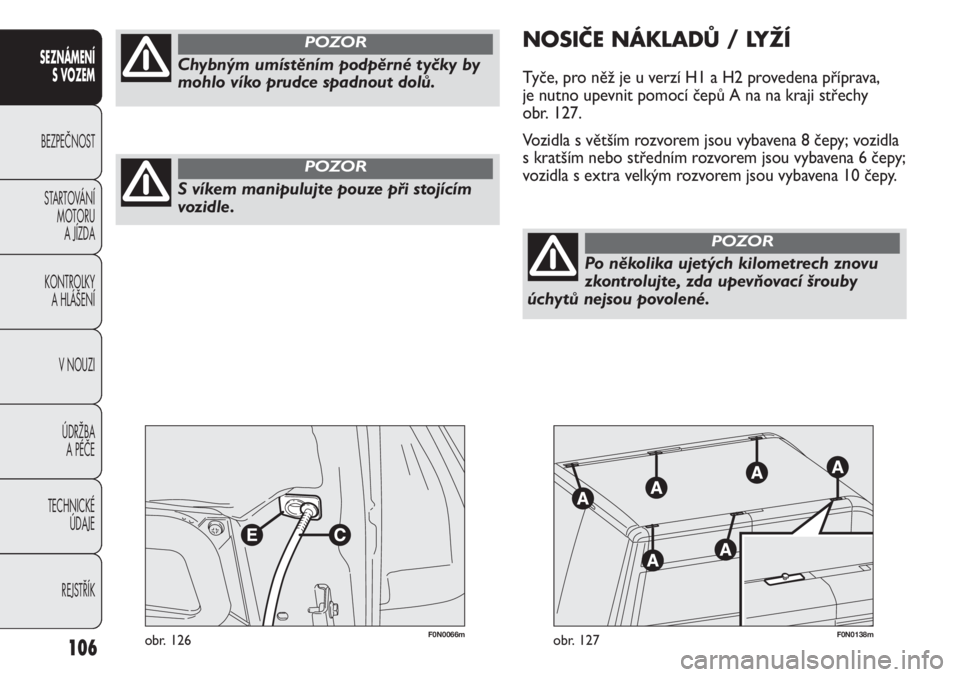

NOSIČE NÁKLADŮ / LYŽÍ
Tyče, pro něž je u verzí H1 a H2 provedena příprava,
je nutno upevnit pomocí čepů A na na kraji střechy
obr. 127.
Vozidla s větším rozvorem jsou vybavena 8 čepy; vozidla
s kratším nebo středním rozvorem jsou vybavena 6 čepy;
vozidla s extra velkým rozvorem jsou vybavena 10 čepy.
S víkem manipulujte pouze při stojícím
vozidle.
POZOR
Chybným umístěním podpěrné tyčky by
mohlo víko prudce spadnout dolů.
POZOR
Po několika ujetých kilometrech znovu
zkontrolujte, zda upevňovací šrouby
úchytů nejsou povolené.
POZOR
