service FIAT DUCATO 2012 Instructieboek (in Dutch)

Wij, die uw auto hebben bedacht, ontworpen en gebouwd, kennen daarvan werkelijk elk detail en onderdeel.
In de erkende Fiat ProfessionalService garages vindt u technici die rechtstreeks door ons zijn opgeleid
die kwaliteit en professionaliteit bieden voor alle onderhoudswerkzaamheden.
De Lancia garages staan altijd tot uw beschikking voor het periodieke onderhoud, de seizoenscontroles
en voor praktische adviezen van onze deskundigen.
Met de Originele Fiat Professional-onderdelen behoudt u mettertijd de eigenschappen
van betrouwbaarheid, comfort en prestaties waarom u uw nieuwe auto heeft gekozen.
Vraag altijd om Originele Onderdelen van de componenten die wij gebruiken om onze auto’s te bouwen en
die wij u aanbevelen omdat die het resultaat zijn van ons engagement bij de research en de ontwikkeling
van steeds innovatievere technologieën.
Vertrouw om al deze redenen op Origenele Onderdelen:
de enige die speciaal door Fiat Professional voor uw auto ontworpen zijn.
VEILIGHEID:
REMSYSTEEMECOLOGIE: ROETFILTERS,
ONDERHOUD AIRCONDITIONINGCOMFORT:
WIELOPHANGING EN RUITENWISSERS PERFORMANCE: BOUGIES,
INSPUITVENTIELEN EN ACCU'SLINEA ACCESSORI:
STANGEN IMPERIAAL, VELGEN

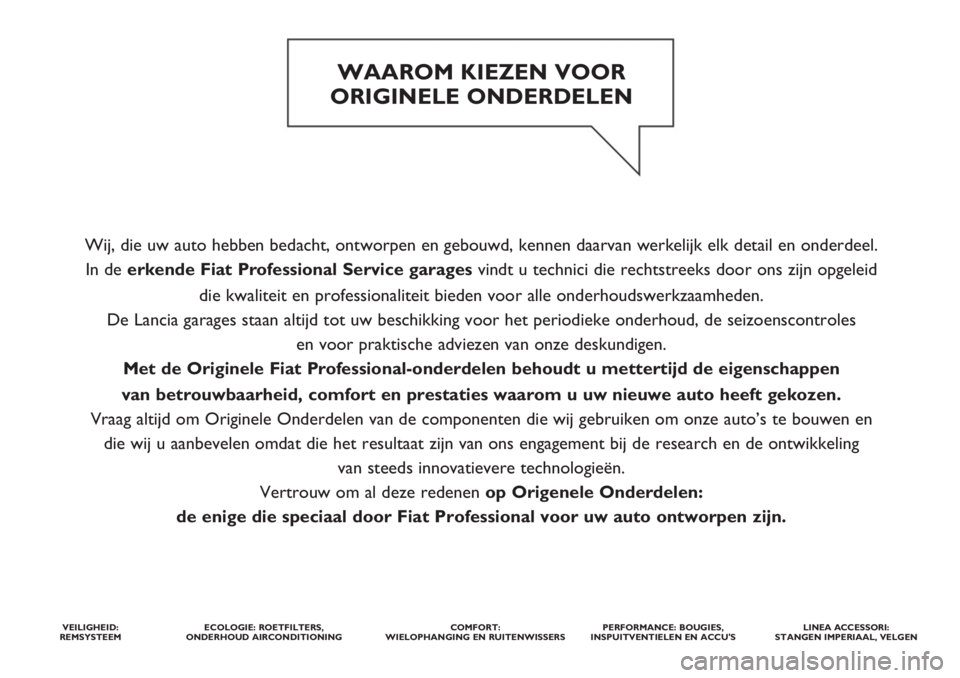

WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN

Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat Ducato.
Wij hebben dit boek samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructieboek bevat
informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat Ducato volledig te benutten.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden voorafgegaan door de symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde “Service- en garantiehandleiding” vindt u de extra service van Fiat:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit Instructieboek alle uitvoeringen van de Fiat Ducato
beschreven worden, dient u zich aan de informatie te houden met betrekking tot de uitrusting, de
motoruitvoering en het model van de auto die u gekocht hebt.

BRANDSTOF TANKEN
Tank uitsluitend diesel voor motorvoertuigen conform de
Europese specificatie EN590.
Het gebruik van andere producten of mengsels kan de
motor onherstelbaar beschadigen en het vervallen van de
garantie tot gevolg hebben.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de
versnellingspook in vrij; trap het koppelingspedaal
volledig in, maar trap het gaspedaal niet in; draai
vervolgens de start-/contactsleutel in stand MAR en
wacht tot de waarschuwingslampjes
Yen mdoven; draai de contactsleutel in stand AVV en laat de
sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de
katalysator hoge temperaturen. Parkeer daarom niet
boven gras, droge bladeren, dennennaalden of ander
brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem dat
continu controles uitvoert op de componenten die
van invloed zijn op de uitlaatgasemissie, zodat
overmatige vervuiling van het milieu wordt
voorkomen.ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt
monteren die stroom verbruiken (waardoor de accu
langzaam kan ontladen), laat dan door het Fiat
Servicenetwerk controleren of de elektrische
installatie van de auto geschikt is voor het extra
stroomverbruik.
CODE-card
Bewaar deze op een veilige plaats, maar niet in de
auto. Wij raden u aan de elektronische code van de
CODE-card altijd bij u te hebben.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto is de beste manier om de
prestaties en de veiligheid van de auto gedurende
langere tijd te garanderen. Daarbij wordt het milieu
ontzien en blijven de kosten laag.
IN HET INSTRUCTIEBOEK....
…vindt u informatie, tips en belangrijke
waarschuwingen voor het juiste gebruik, veilig rijden
en het onderhoud van uw auto. Let vooral op de
symbolen
"(veiligheid van de inzittenden) #(bescherming van het milieu)!(conditie van de
auto).
ABSOLUUT LEZEN!
K



5
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DE SLEUTELS
CODE-CARD fig. 3
Bij de auto worden twee sleutels geleverd en de CODE-card
waarop staat aangegeven:
A de elektronische code;
B de mechanische code van de sleutels die bij aanvraag van
duplicaatsleutels aan het Fiat Servicenetwerk moet
worden overhandigd.
BELANGRIJK Om schade aan de elektronische schakelingen
in de sleutels te voorkomen, mogen de sleutels niet aan
directe zonnestraling worden blootgesteld. Draai in dat geval de sleutel in stand STOP en vervolgens in
stand MAR; als de motor geblokkeerd blijft, probeer het dan
opnieuw met de andere geleverde sleutels. Als de motor nog
niet aanslaat, wendt u dan tot het Fiat Servicenetwerk.
BELANGRIJK Elke sleutel heeft een eigen code, die in de
regeleenheid van het systeem moet worden opgeslagen. Voor
het opslaan van nieuwe sleutels (maximaal acht) moet u zich
tot het Fiat Servicenetwerk wenden.
Als het lampje
Ytijdens het rijden gaat branden
❒Als het lampje Ygaat branden, betekent dit dat het
systeem zichzelf controleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, wendt u dan tot het Fiat
Servicenetwerk.
Bij krachtige stoten kunnen de elektronische
componenten in de sleutel beschadigd
worden.
F0N0003mfig. 3

7
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0N0801mfig. 5F0N0114mfig. 6
Extra afstandsbedieningen bestellen
Het systeem kan maximaal 8 afstandsbedieningen herkennen.
Als u in de loop der tijd een nieuwe afstandsbediening nodig
hebt, kunt u zich tot het Fiat Servicenetwerk wenden. Neem
dan de CODE-card, een identiteitsbewijs en het
kentekenbewijs mee. Enkele uitvoeringen zijn voorzien van een sleutel met
afstandsbediening met 2 knoppen Áen Ëfig. 5.
Knop Ádient voor de vergrendeling van alle
portieren/deuren.
Knop Ëdient voor het ontgrendelen van alle
portieren/deuren.
Informatie van het lampje op het dashboard
Als de portieren/deuren worden vergrendeld, gaat het
bewakingslampje A-fig. 6 ongeveer 3 seconden branden en
daarna knipperen (bewakingsfunctie).
Als u de portieren/deuren vergrendelt en een of meer
portieren/deuren zijn niet goed gesloten, dan gaan het lampje
en de richtingaanwijzers snel knipperen.

F0N0802mfig. 7F0N0337mfig. 8

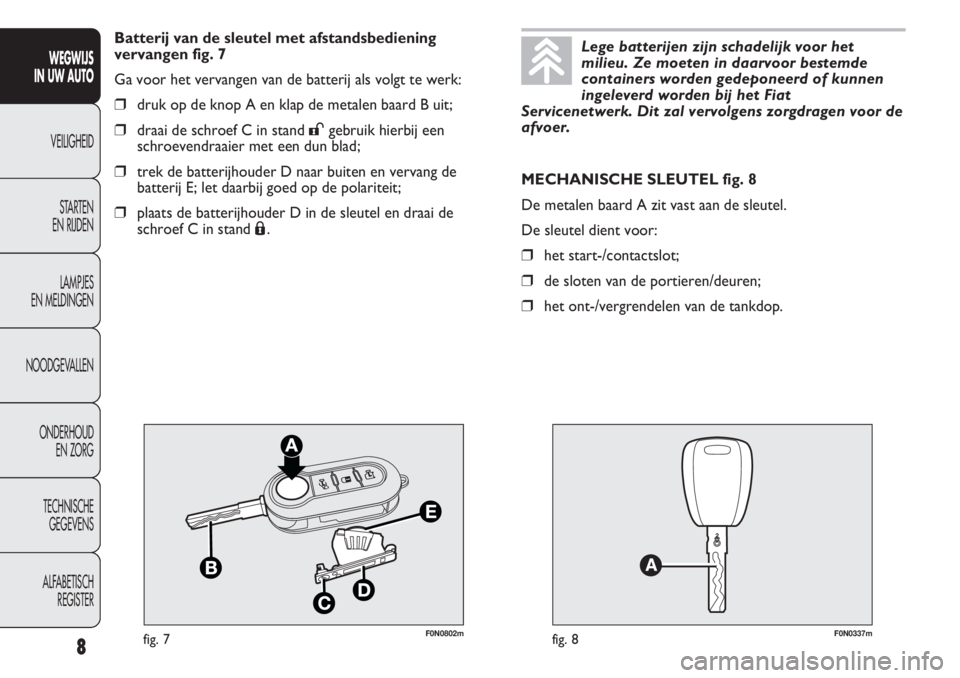

MECHANISCHE SLEUTEL fig. 8
De metalen baard A zit vast aan de sleutel.
De sleutel dient voor:
❒het start-/contactslot;
❒de sloten van de portieren/deuren;
❒het ont-/vergrendelen van de tankdop. Batterij van de sleutel met afstandsbediening
vervangen fig. 7
Ga voor het vervangen van de batterij als volgt te werk:
❒druk op de knop A en klap de metalen baard B uit;
❒draai de schroef C in stand :gebruik hierbij een
schroevendraaier met een dun blad;
❒trek de batterijhouder D naar buiten en vervang de
batterij E; let daarbij goed op de polariteit;
❒plaats de batterijhouder D in de sleutel en draai de
schroef C in stand Á.
8
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Lege batterijen zijn schadelijk voor het
milieu. Ze moeten in daarvoor bestemde
containers worden gedeponeerd of kunnen
ingeleverd worden bij het Fiat
Servicenetwerk. Dit zal vervolgens zorgdragen voor de
afvoer.

11
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

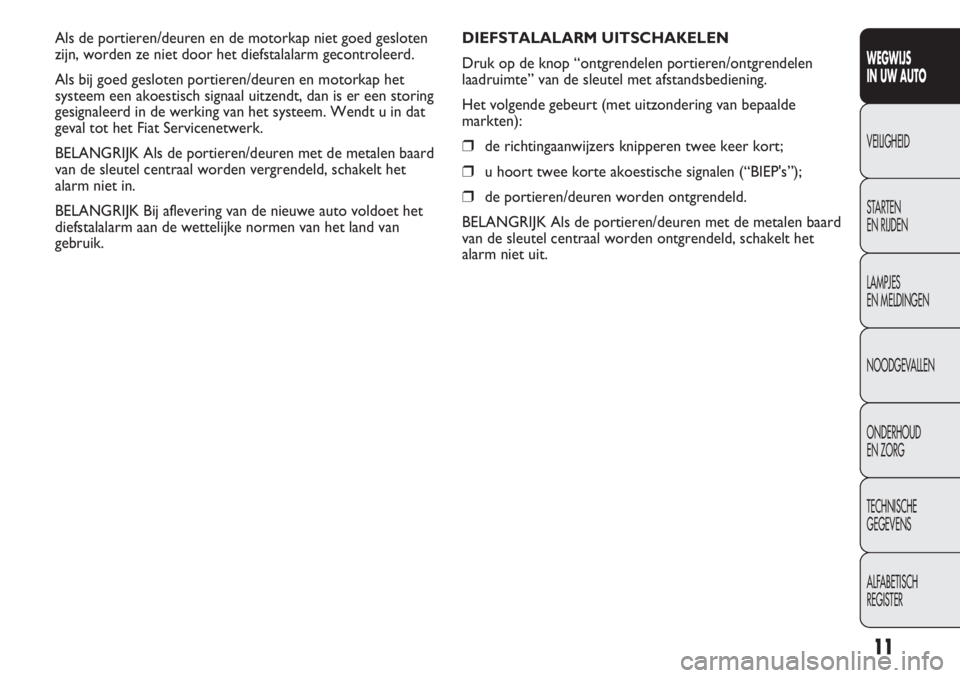

DIEFSTALALARM UITSCHAKELEN
Druk op de knop “ontgrendelen portieren/ontgrendelen
laadruimte” van de sleutel met afstandsbediening.
Het volgende gebeurt (met uitzondering van bepaalde
markten):
❒de richtingaanwijzers knipperen twee keer kort;
❒u hoort twee korte akoestische signalen (“BIEP's”);
❒de portieren/deuren worden ontgrendeld.
BELANGRIJK Als de portieren/deuren met de metalen baard
van de sleutel centraal worden ontgrendeld, schakelt het
alarm niet uit. Als de portieren/deuren en de motorkap niet goed gesloten
zijn, worden ze niet door het diefstalalarm gecontroleerd.
Als bij goed gesloten portieren/deuren en motorkap het
systeem een akoestisch signaal uitzendt, dan is er een storing
gesignaleerd in de werking van het systeem. Wendt u in dat
geval tot het Fiat Servicenetwerk.
BELANGRIJK Als de portieren/deuren met de metalen baard
van de sleutel centraal worden vergrendeld, schakelt het
alarm niet in.
BELANGRIJK Bij aflevering van de nieuwe auto voldoet het
diefstalalarm aan de wettelijke normen van het land van
gebruik.

13
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

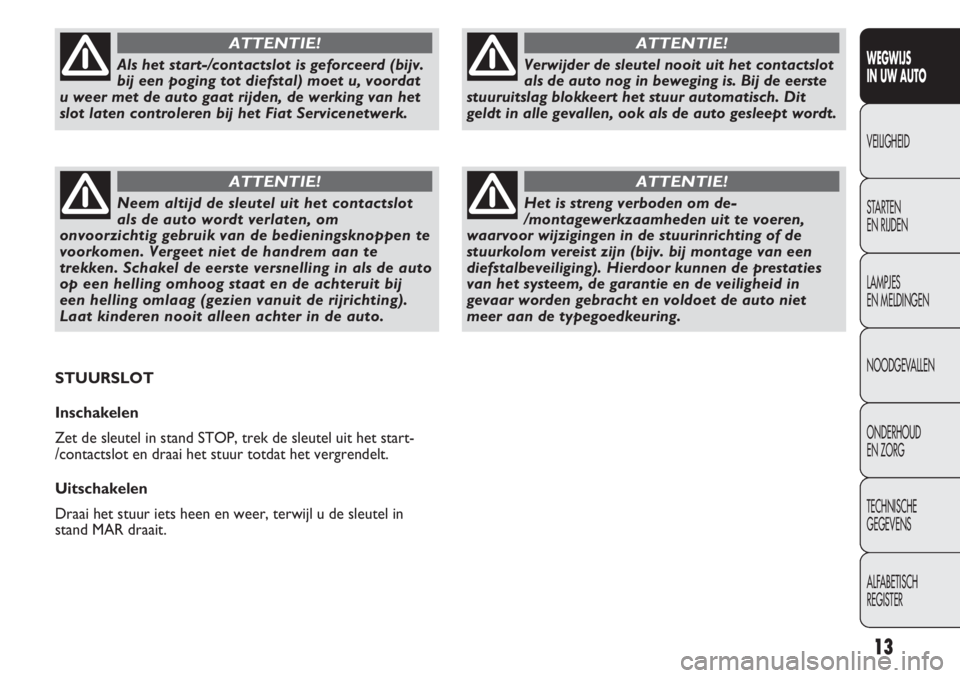

Verwijder de sleutel nooit uit het contactslot
als de auto nog in beweging is. Bij de eerste
stuuruitslag blokkeert het stuur automatisch. Dit
geldt in alle gevallen, ook als de auto gesleept wordt.
ATTENTIE!
Het is streng verboden om de-
/montagewerkzaamheden uit te voeren,
waarvoor wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij montage van een
diefstalbeveiliging). Hierdoor kunnen de prestaties
van het systeem, de garantie en de veiligheid in
gevaar worden gebracht en voldoet de auto niet
meer aan de typegoedkeuring.
ATTENTIE!
Als het start-/contactslot is geforceerd (bijv.
bij een poging tot diefstal) moet u, voordat
u weer met de auto gaat rijden, de werking van het
slot laten controleren bij het Fiat Servicenetwerk.
ATTENTIE!
Neem altijd de sleutel uit het contactslot
als de auto wordt verlaten, om
onvoorzichtig gebruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem aan te
trekken. Schakel de eerste versnelling in als de auto
op een helling omhoog staat en de achteruit bij
een helling omlaag (gezien vanuit de rijrichting).
Laat kinderen nooit alleen achter in de auto.
ATTENTIE!
STUURSLOT
Inschakelen
Zet de sleutel in stand STOP, trek de sleutel uit het start-
/contactslot en draai het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl u de sleutel in
stand MAR draait.

F0N0014mfig. 13F0N0015mfig. 14
KOELVLOEISTOFTEMPERATUURMETER fig. 14
De wijzer geeft de temperatuur aan van de
motorkoelvloeistof, zodra de koelvloeistoftemperatuur hoger
wordt dan ongeveer 50°C.
Bij normaal gebruik van de auto kan de wijzernaald op
verschillende posities in het bereik staan, afhankelijk van de
gebruiksomstandigheden van de auto.
C Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur.
Als het waarschuwingslampje B gaat branden (op enkele
uitvoeringen verschijnt ook een melding op het
multifunctionele display), dan is de koelvloeistoftemperatuur
te hoog; zet in dat geval de motor uit en wendt u tot het Fiat
Servicenetwerk. BRANDSTOFMETER fig. 13
De wijzer geeft de hoeveelheid brandstof aan die in de tank
aanwezig is.
E brandstoftank leeg;
F brandstoftank vol (zie de paragraaf “Tanken”).
De inschakeling van het lampje A geeft aan dat in de tank
circa 10/12 liter brandstof (voor versies met tankinhoud van
90/120 liter) of 10 liter (voor versies met tankinhoud van 60
liter) is overgebleven. Rijd niet met een bijna lege
brandstoftank: door een onregelmatige brandstoftoevoer kan
de katalysator beschadigen.
BELANGRIJK Als de wijzernaald op de indicatie E staat en
het waarschuwingslampje A knippert, dan is er een storing in
het systeem. Wendt u in dit geval tot het Fiat Servicenetwerk
om het systeem te laten controleren.
BELANGRIJK Wij raden u aan de extra verwarming
(Webasto) niet in te schakelen als de auto op de
reservebrandstof rijdt.
16
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de wijzer van de koelvloeistoftempera-
tuurmeter in het rode gebied komt, zet dan
onmiddellijk de motor uit en wendt u tot het
Fiat Servicenetwerk.Het geleidelijk doven van de symbolen geeft het dalen van het
olieniveau aan.
Als de oliehoeveelheid voldoende is, branden er 4 of 5
symbolen. Als het vijfde symbool niet gaat branden, betekent
dit niet dat er een storing is of dat er te weinig olie in het
motorcarter zit.
Als het olieniveau lager is dan de minimum waarde, dan
verschijnt op het display de melding dat het minimum
olieniveau is bereikt en dat er olie moet worden bijgevuld.
BELANGRIJK Gebruik voor een exacte meting van het
oliepeil altijd de oliepeilstok (zie de paragraaf “Niveaus
controleren” in het hoofdstuk “Onderhoud en zorg”).
Na enkele seconden verdwijnen de symbolen die de
oliehoeveelheid weergeven en:
❒als de limiet voor het geprogrammeerd onderhoud bijna
is bereikt, wordt de nog af te leggen afstand weergegeven,
waarbij het symbool
õop het display gaat branden. Als
de limiet is bereikt, verschijnt op het display een
waarschuwing.
❒vervolgens wordt, als de termijn voor het olieverversen
bijna is verlopen, op het display de resterende afstand tot
de volgende olieverversing weergegeven. Als de limiet is
bereikt, verschijnt op het display een waarschuwing. MOTOROLIENIVEAUMETER
(voor bepaalde uitvoeringen/markten)
De meter geeft grafisch de hoeveelheid olie in de motor
weer.
Als u de contactsleutel in de stand MAR draait, wordt op de
eerste regel het olieniveau aangegeven met het
branden/doven van vijf symbolen.F0N1021g
