FIAT DUCATO 2012 Drift- och underhållshandbok (in Swedish)

Den här informationen ges som exempel.
Fiat kan av teknisk eller kommersiell anledning när som helst utföra ändringar på de modeller som beskrivs i denna skrift.
Kontakta eventuellt Fiats servicenät för ytterligare information.
Utskrivet på miljövänligt papper utan klor.
SVENSKA
DRIFT OCH UNDERHÅLL
FIATDUCATO
COP DUCATO LUM SW:DOBLO LUM ITA 24-02-2011 14:56 Pagina 1

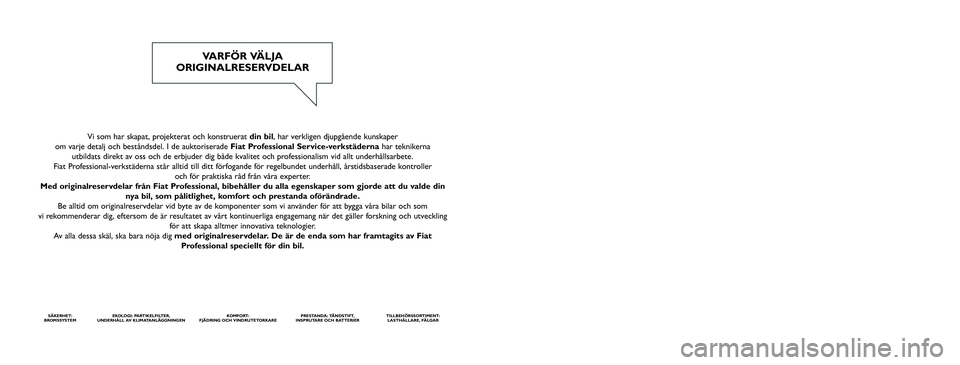

Vi som har skapat, projekterat och konstruerat din bil, har verkligen djupgående kunskaper
om varje detalj och beståndsdel. I de auktoriserade Fiat Professional Service-verkstädernahar teknikerna
utbildats direkt av oss och de erbjuder dig både kvalitet och professionalism vid allt underhållsarbete.
Fiat Professional-verkstäderna står alltid till ditt förfogande för regelbundet underhåll, årstidsbaserade kontroller
och för praktiska råd från våra experter.
Med originalreservdelar från Fiat Professional, bibehåller du alla egenskaper som gjorde att du valde din
nya bil, som pålitlighet, komfort och prestanda oförändrade.
Be alltid om originalreservdelar vid byte av de komponenter som vi använder för att bygga våra bilar och som
vi rekommenderar dig, eftersom de är resultatet av vårt kontinuerliga engagemang när det gäller forskning och utveckling
för att skapa alltmer innovativa teknologier.
Av alla dessa skäl, ska bara nöja dig med originalreservdelar. De är de enda som har framtagits av Fiat
Professional speciellt för din bil.
SÄKERHET:
BROMSSYSTEMEKOLOGI: PARTIKELFILTER,
UNDERHÅLL AV KLIMATANLÄGGNINGENKOMFORT:
FJÄDRING OCH VINDRUTETORKAREPRESTANDA: TÄNDSTIFT,
INSPRUTARE OCH BATTERIERTILLBEHÖRSSORTIMENT:
LASTHÅLLARE, FÄLGAR
VARFÖR VÄLJA
ORIGINALRESERVDELAR
COP DUCATO LUM SW:DOBLO LUM ITA 24-02-2011 14:56 Pagina 2

VÄLJ ORIGINALRESERVDELAR
DET ÄR DET
NATURLIGASTE VALET
PRESTANDA
ORIGINALRESERVDELAR
KOMFORT
ORIGINALRESERVDELAR
SÄKERHET
ORIGINALRESERVDELAR
MILJÖSKYDD
ORIGINALRESERVDELAR
VÄRDEN
ORIGINALRESERVDELAR
TILLBEHÖR
ORIGINALRESERVDELAR

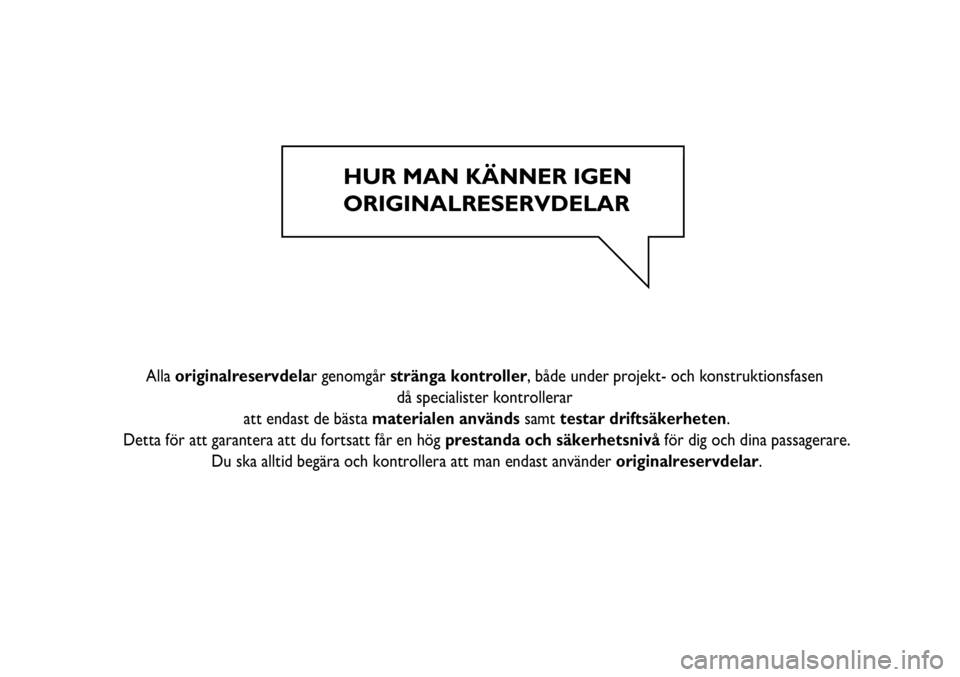

HUR MAN KÄNNER IGEN
ORIGINALRESERVDELAR

Allaoriginalreservdelar genomgår stränga kontroller, både under projekt- och konstruktionsfasen
då specialister kontrollerar
att endast de bästa materialen används samt testar driftsäkerheten.
Detta för att garantera att du fortsatt får en hög prestanda och säkerhetsnivå för dig och dina passagerare.
Du ska alltid begära och kontrollera att man endast använder originalreservdelar.

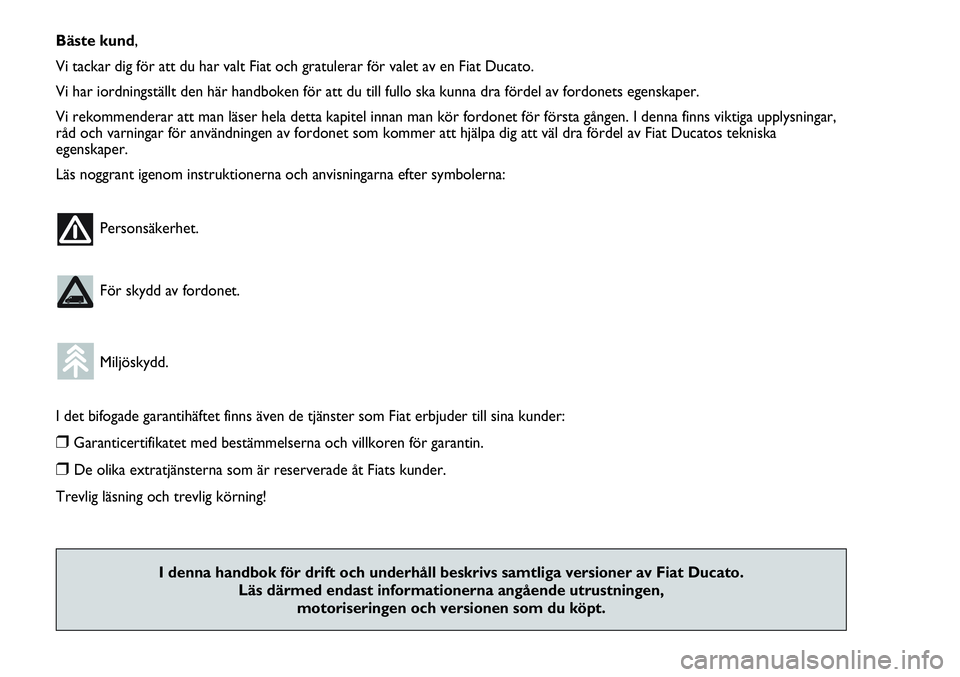

Bäste kund,
Vi tackar dig för att du har valt Fiat och gratulerar för valet av en Fiat Ducato.
Vi har iordningställt den här handboken för att du till fullo ska kunna dra fördel av fordonets egenskaper.
Vi rekommenderar att man läser hela detta kapitel innan man kör fordonet för första gången. I denna finns viktiga upplysningar,
råd och varningar för användningen av fordonet som kommer att hjälpa dig att väl dra fördel av Fiat Ducatos tekniska
egenskaper.
Läs noggrant igenom instruktionerna och anvisningarna efter symbolerna:
Personsäkerhet.
För skydd av fordonet.
Miljöskydd.
I det bifogade garantihäftet finns även de tjänster som Fiat erbjuder till sina kunder:
❒Garanticertifikatet med bestämmelserna och villkoren för garantin.
❒De olika extratjänsterna som är reserverade åt Fiats kunder.
Trevlig läsning och trevlig körning!
I denna handbok för drift och underhåll beskrivs samtliga versioner av Fiat Ducato.
Läs därmed endast informationerna angående utrustningen,
motoriseringen och versionen som du köpt.

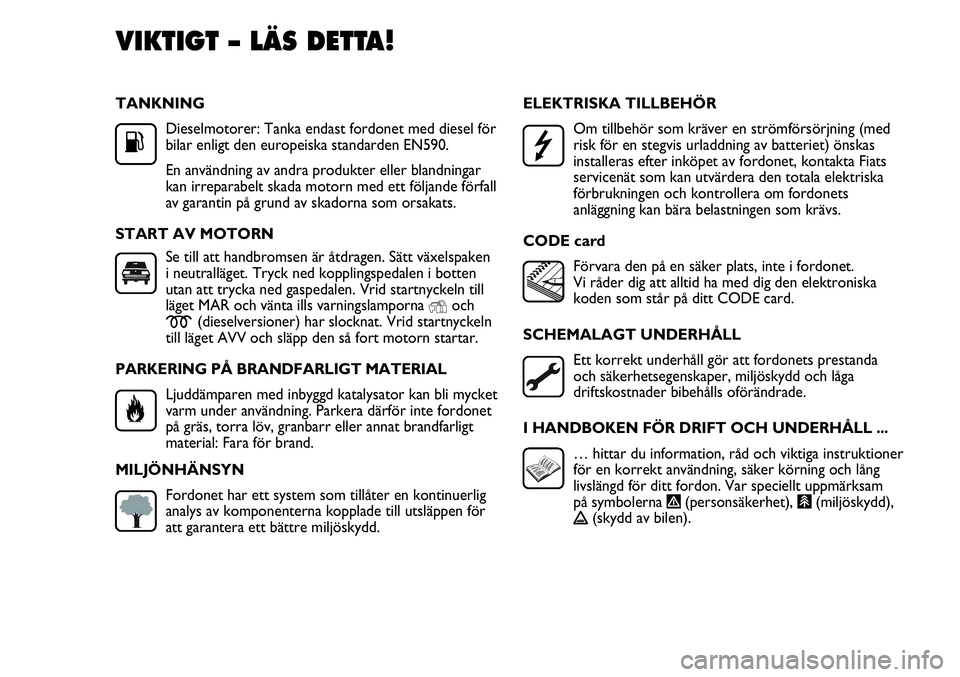

TANKNING
Dieselmotorer: Tanka endast fordonet med diesel för
bilar enligt den europeiska standarden EN590.
En användning av andra produkter eller blandningar
kan irreparabelt skada motorn med ett följande förfall
av garantin på grund av skadorna som orsakats.
START AV MOTORN
Se till att handbromsen är åtdragen. Sätt växelspaken
i neutralläget. Tryck ned kopplingspedalen i botten
utan att trycka ned gaspedalen. Vrid startnyckeln till
läget MAR och vänta ills varningslamporna
Yoch
m(dieselversioner) har slocknat. Vrid startnyckeln
till läget AVV och släpp den så fort motorn startar.
PARKERING PÅ BRANDFARLIGT MATERIAL
Ljuddämparen med inbyggd katalysator kan bli mycket
varm under användning. Parkera därför inte fordonet
på gräs, torra löv, granbarr eller annat brandfarligt
material: Fara för brand.
MILJÖNHÄNSYN
Fordonet har ett system som tillåter en kontinuerlig
analys av komponenterna kopplade till utsläppen för
att garantera ett bättre miljöskydd.ELEKTRISKA TILLBEHÖR
Om tillbehör som kräver en strömförsörjning (med
risk för en stegvis urladdning av batteriet) önskas
installeras efter inköpet av fordonet, kontakta Fiats
servicenät som kan utvärdera den totala elektriska
förbrukningen och kontrollera om fordonets
anläggning kan bära belastningen som krävs.
CODE card
Förvara den på en säker plats, inte i fordonet.
Vi råder dig att alltid ha med dig den elektroniska
koden som står på ditt CODE card.
SCHEMALAGT UNDERHÅLL
Ett korrekt underhåll gör att fordonets prestanda
och säkerhetsegenskaper, miljöskydd och låga
driftskostnader bibehålls oförändrade.
I HANDBOKEN FÖR DRIFT OCH UNDERHÅLL ...
… hittar du information, råd och viktiga instruktioner
för en korrekt användning, säker körning och lång
livslängd för ditt fordon. Var speciellt uppmärksam
på symbolerna
"(personsäkerhet), #(miljöskydd),
!(skydd av bilen).
VIKTIGT – LÄS DETTA!
K



3
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
LÄR KÄNNA DIN BIL

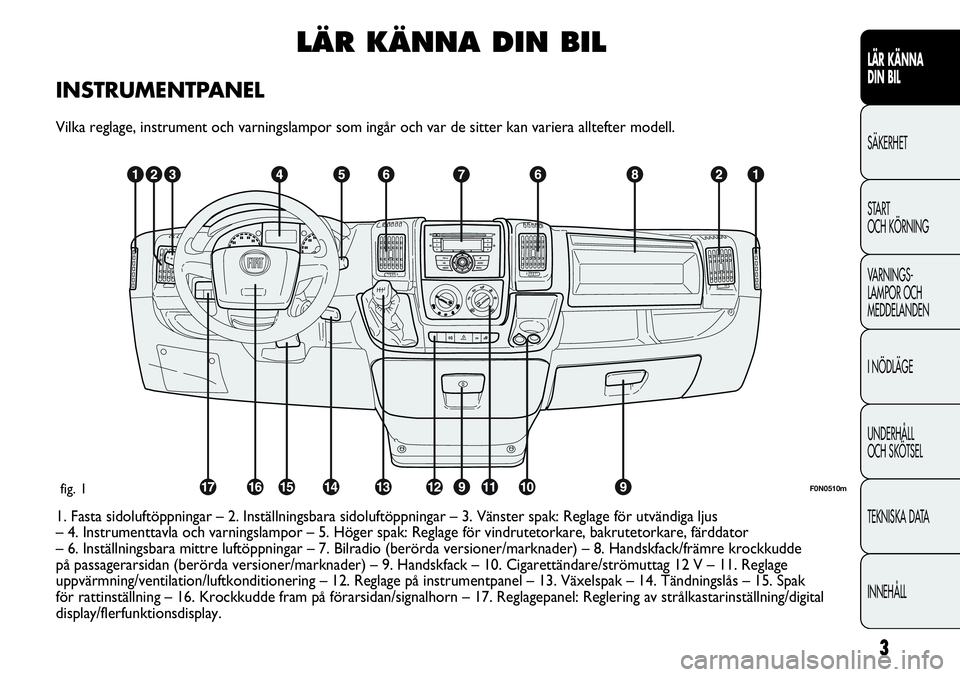

INSTRUMENTPANEL
Vilka reglage, instrument och varningslampor som ingår och var de sitter kan variera alltefter modell.
1. Fasta sidoluftöppningar – 2. Inställningsbara sidoluftöppningar – 3. Vänster spak: Reglage för utvändiga ljus
– 4. Instrumenttavla och varningslampor – 5. Höger spak: Reglage för vindrutetorkare, bakrutetorkare, färddator
– 6. Inställningsbara mittre luftöppningar – 7. Bilradio (berörda versioner/marknader) – 8. Handskfack/främre krockkudde
på passagerarsidan (berörda versioner/marknader) – 9. Handskfack – 10. Cigarettändare/strömuttag 12 V – 11. Reglage
uppvärmning/ventilation/luftkonditionering – 12. Reglage på instrumentpanel – 13. Växelspak – 14. Tändningslås – 15. Spak
för rattinställning – 16. Krockkudde fram på förarsidan/signalhorn – 17. Reglagepanel: Reglering av strålkastarinställning/digital
display/flerfunktionsdisplay.
F0N0510mfig. 1

4
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0N0002mfig. 2
FIAT CODE-SYSTEMET
Det är ett elektroniskt låssystem på motorn som ökar
skyddet mot stöldförsök. Det aktiveras automatiskt genom
att startnyckeln avlägsnas från tändningslåset.
I alla startnycklar finns det en elektronisk anordning som
modulerar signalen som skickas ut under startfasen från en
antenn som har integrerats i tändningslåset. Signalen varierar
från starttillfälle till starttillfälle och är som ett lösenord som
styrenheten känner igen och som gör att fordonet går att
starta.
FUNKTION
Vid varje start, när startnyckeln vrids till läget MAR, sänder
Fiat CODE-systemets styrenhet en identifikationskod till
motorstyrenheten för att avaktivera blockeringen av
funktionerna.
Identifikationskoden sänds bara om Fiat CODE-systemets
styrenhet känner igen koden från startnyckeln.
När du vrider startnyckeln till läget STOP gör Fiat CODE-
systemet så att motorstyrenhetens funktioner avaktiveras.
Om koden inte identifieras korrekt under starten tänds
varningslampan
Y(tillsammans med meddelandet som visas
på displayen, se kapitel ”Varningslampor och meddelanden”)
på instrumentpanelen.

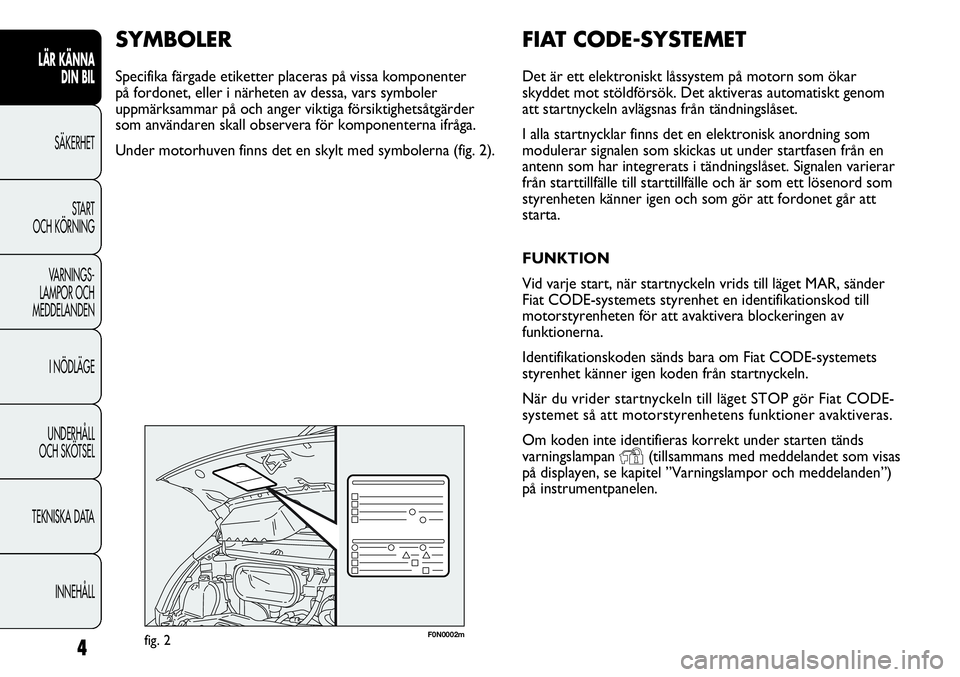

SYMBOLER
Specifika färgade etiketter placeras på vissa komponenter
på fordonet, eller i närheten av dessa, vars symboler
uppmärksammar på och anger viktiga försiktighetsåtgärder
som användaren skall observera för komponenterna ifråga.
Under motorhuven finns det en skylt med symbolerna (fig. 2).

5
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

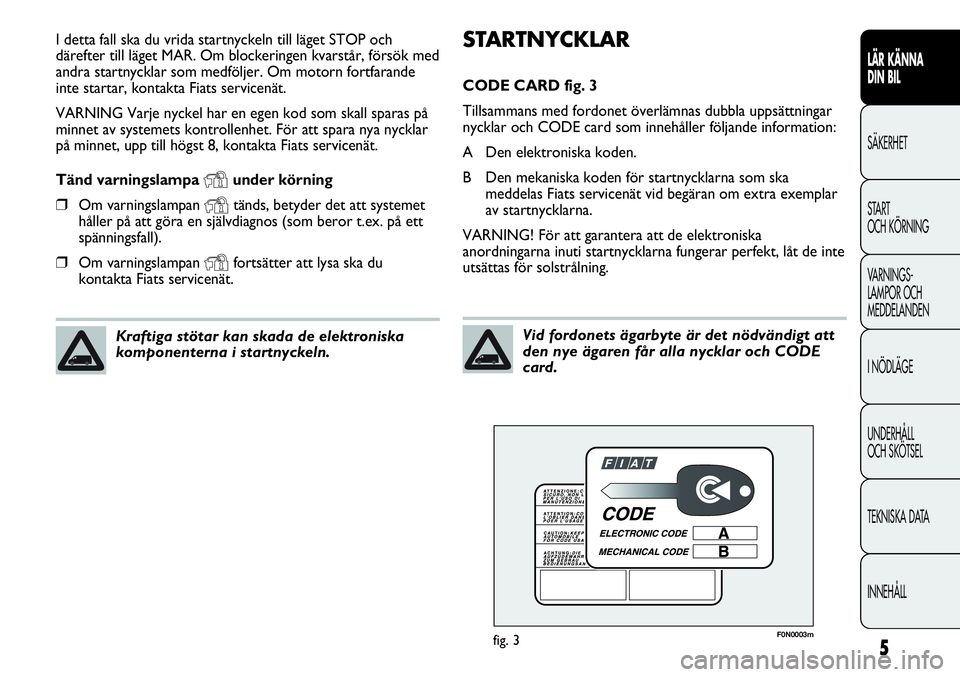

STARTNYCKLAR
CODE CARD fig. 3
Tillsammans med fordonet överlämnas dubbla uppsättningar
nycklar och CODE card som innehåller följande information:
A Den elektroniska koden.
B Den mekaniska koden för startnycklarna som ska
meddelas Fiats servicenät vid begäran om extra exemplar
av startnycklarna.
VARNING! För att garantera att de elektroniska
anordningarna inuti startnycklarna fungerar perfekt, låt de inte
utsättas för solstrålning. I detta fall ska du vrida startnyckeln till läget STOP och
därefter till läget MAR. Om blockeringen kvarstår, försök med
andra startnycklar som medföljer. Om motorn fortfarande
inte startar, kontakta Fiats servicenät.
VARNING Varje nyckel har en egen kod som skall sparas på
minnet av systemets kontrollenhet. För att spara nya nycklar
på minnet, upp till högst 8, kontakta Fiats servicenät.
Tänd varningslampa
Yunder körning
❒Om varningslampan Ytänds, betyder det att systemet
håller på att göra en självdiagnos (som beror t.ex. på ett
spänningsfall).
❒Om varningslampan Yfortsätter att lysa ska du
kontakta Fiats servicenät.
Kraftiga stötar kan skada de elektroniska
komponenterna i startnyckeln.
F0N0003mfig. 3
Vid fordonets ägarbyte är det nödvändigt att
den nye ägaren får alla nycklar och CODE
card.

F0N0800mfig. 4

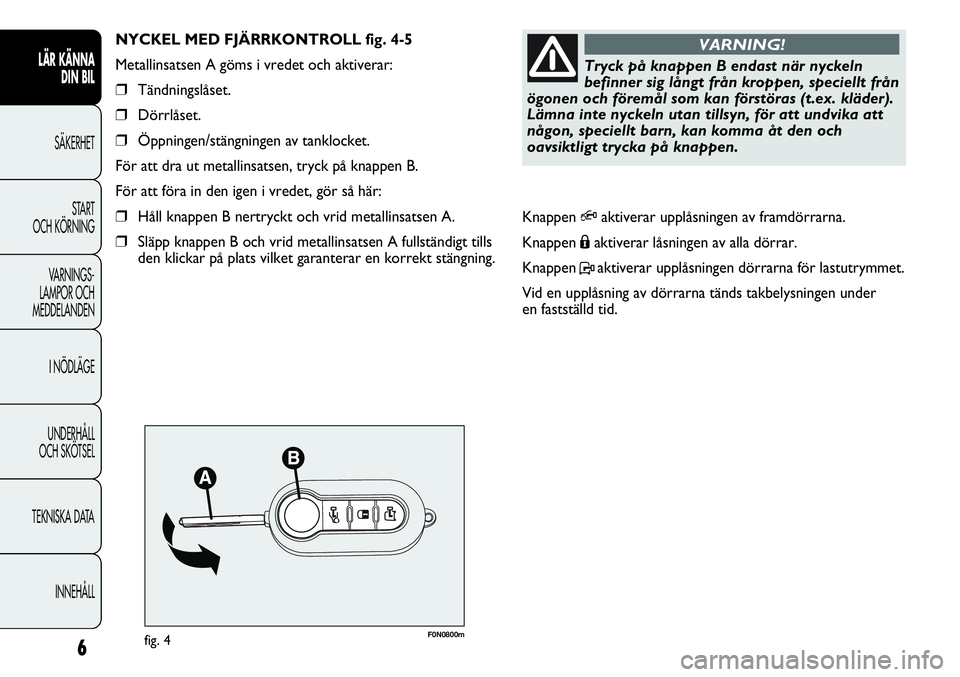

NYCKEL MED FJÄRRKONTROLL fig. 4-5
Metallinsatsen A göms i vredet och aktiverar:
❒Tändningslåset.
❒Dörrlåset.
❒Öppningen/stängningen av tanklocket.
För att dra ut metallinsatsen, tryck på knappen B.
För att föra in den igen i vredet, gör så här:
❒Håll knappen B nertryckt och vrid metallinsatsen A.
❒Släpp knappen B och vrid metallinsatsen A fullständigt tills
den klickar på plats vilket garanterar en korrekt stängning.
6
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Tryck på knappen B endast när nyckeln
befinner sig långt från kroppen, speciellt från
ögonen och föremål som kan förstöras (t.ex. kläder).
Lämna inte nyckeln utan tillsyn, för att undvika att
någon, speciellt barn, kan komma åt den och
oavsiktligt trycka på knappen.
VARNING!
Knappen Qaktiverar upplåsningen av framdörrarna.
Knappen Áaktiverar låsningen av alla dörrar.
Knappen Paktiverar upplåsningen dörrarna för lastutrymmet.
Vid en upplåsning av dörrarna tänds takbelysningen under
en fastställd tid.
